Produkttyp	Externes M.2-NVMe-SSD-Gehäuse
Marke	Icy Box
Modell	IB-1817MA-C31
Schnittstelle	USB 3.2 Gen 2 Typ-C
Kompatibles Laufwerk	M.2 NVMe (M-Key, 2230/2242/2260/2280)
Maximale Datenübertragungsrate	10 Gbit/s (USB 3.2 Gen 2)
Abmessungen	108 x 34 x 12 mm
Gewicht	45 g
Stromversorgung	Bus-betrieben über USB-C
Gehäusematerial	Aluminiumlegierung
Betriebssystemunterstützung	Windows, macOS, Linux, Chrome OS
Kühlung	Passiv (Aluminiumkühlkörper)
Funktion	Bietet externen Speicher über USB-C für M.2-NVMe-SSDs
Reinigung und Wartung	Mit einem weichen, trockenen Tuch abwischen; Flüssigkeiten vermeiden
Sicherheit	Nicht zerlegen; Kontakt mit Wasser oder hohen Temperaturen vermeiden
Ersatzteile und Reparierbarkeit	Keine vom Benutzer austauschbaren Teile; Gehäuse nicht für Reparatur ausgelegt
Allgemeine Informationen	Entwickelt für externen Hochgeschwindigkeitsspeicher; Plug-and-Play

Häufig gestellte Fragen - IB-1817MA-C31 Icy Box

Welcher SSD-Typ ist mit dem Icy Box IB-1817MA-C31 kompatibel?

Das Gehäuse unterstützt M.2-NVMe-SSDs mit M-Key-Schnittstelle in den Größen 2230, 2242, 2260 und 2280.

Unterstützt der IB-1817MA-C31 SATA-M.2-SSDs?

Nein, es unterstützt nur NVMe (PCIe) M.2-SSDs. SATA-M.2-Laufwerke sind nicht kompatibel.

Was ist die maximale Übertragungsgeschwindigkeit?

Bis zu 10 Gbit/s mit USB 3.2 Gen 2. Die tatsächliche Geschwindigkeit hängt von der SSD und dem Hostgerät ab.

Ist das Gehäuse busbetrieben?

Ja, es bezieht Strom direkt über den USB-C-Anschluss, kein externes Netzteil erforderlich.

Welche Betriebssysteme werden unterstützt?

Funktioniert mit Windows, macOS, Linux und Chrome OS. Für die meisten Systeme ist keine Treiberinstallation erforderlich.

Wie installiere ich eine M.2-SSD in das Gehäuse?

Entfernen Sie die Abdeckung, setzen Sie die M.2-SSD in einem 45-Grad-Winkel ein, drücken Sie sie dann herunter und befestigen Sie sie mit der Schraube. Schließen Sie die Abdeckung.

Wird ein USB-C-Kabel mitgeliefert?

Ja, ein USB-C-auf-USB-C-Kabel ist im Lieferumfang enthalten. Für USB-A-Anschlüsse kann ein Adapter erforderlich sein.

Kann ich es mit einem USB-2.0-Anschluss verwenden?

Ja, es ist abwärtskompatibel, aber die Geschwindigkeit ist auf USB-2.0-Raten (480 Mbit/s) begrenzt.

Ist das Gehäuse hot-swap-fähig?

Ja, unterstützt Plug-and-Play und Hot-Swapping auf den meisten Systemen. Vor dem Trennen ordnungsgemäß auswerfen.

Wie reinige ich das Gehäuse?

Verwenden Sie ein weiches, fusselfreies Tuch, das leicht mit Wasser oder Isopropylalkohol angefeuchtet ist. Keine scheuernden Reinigungsmittel verwenden oder in Wasser eintauchen.

BEDIENUNGSANLEITUNG IB-1817MA-C31 Icy Box

Schnellinstallationsanleitung IB-1817Ma-C31

Externes USB Type-C® Gehäuse für M.2 NVMe SSD mit Schreibschutz

Schnellinstallationsanleitung IB-1817Ma-C31

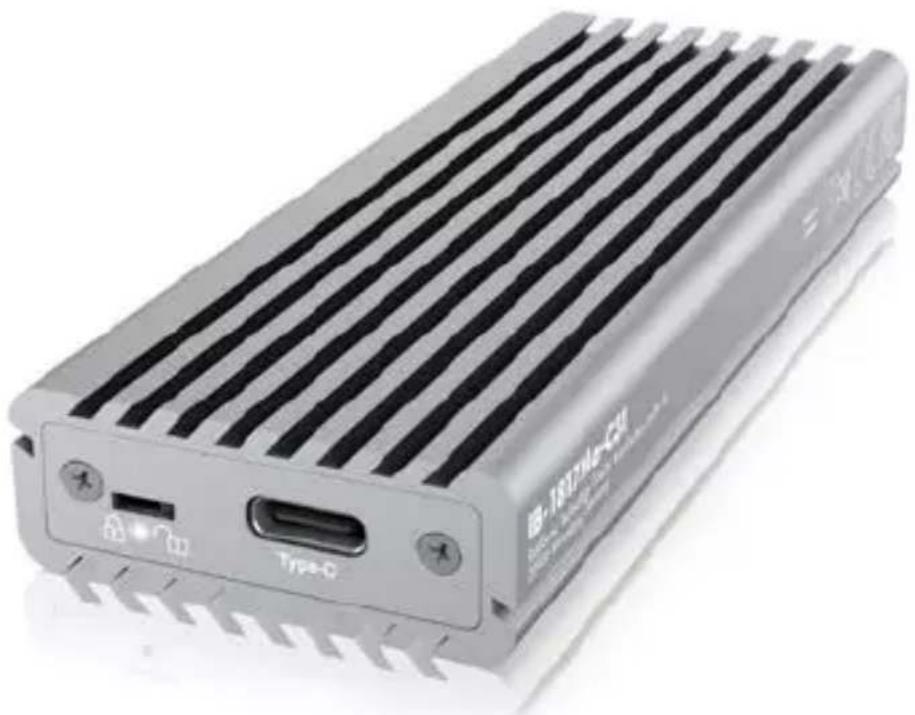

Produktübersicht

1. LED für Betrieb, Zugriff und Schreibschutz-Status
2. Schalter für Schreibschutz-Aktivierung
3. USB 3.2 Gen 2 Type-C ^® Anschluss zum Hostcomputer

Wichtige Produktinformationen

Sehr geehrter Kunde,

nehmen Sie bitte folgende Informationen zur Kompatibilität von USB Type-C®

Gehäusen und Adaptern, inklusive diesem Gerät, zur Kenntnis!

• Ihr Hostcomputer muss über eine USB Type-C® Schnittstelle verfügen.
  • Die IB-1817Ma-C31 arbeitet auch mit Notebooks und PCs mit USB 3.0/2.0/1.1 Type-A Schnittstellen sofern der passende Adapter vorhanden ist.
• Das Gehäuse arbeitet auch an Geräten mit der Thunderbolt ^1 3 Schnittstelle mit der von USB (Gen2) angegebenen Transferrate von bis zu 10 Gbit/s.
• Die Type-C® Schnittstelle kann in einigen Notebooks und PCs mit USB 3.0 oder 2.0 angebunden sein. Das Gehäuse liefert nur an USB 3.1 Type-C® (Gen2) die volle Datenübertragungsrate von bis zu 10 Gbit/s.
• Folgende Betriebssysteme werden grundsätzlich unterstützt: Windows®, macOS®

Verpackungsinhalt:

1x IB-1817Ma-C31 (Laufwerk nicht im Lieferumfang enthalten)
1x Type-C® zu Type-C® / Type-A Kabel
2x Silikon Wärmeleitpads (0,75 mm/grau, 1,0 mm/blau)
1x Kühlkörper, 1x Werkzeug für Schreibschutz-Schalter
1x Schraubendreher, 1x Satz Schrauben
1x Schnellinstallationsanleitung
1x Stoffbeutel

Schnellinstallationsanleitung IB-1817Ma-C31

Externes USB Type-C® Gehäuse für M.2 NVMe SSD mit Schreibschutz

Mit dem externen USB 3.1 Typ-C® Gehäuse IB-1817Ma-C31 können Sie eine NVMe SSD schnell und einfach mitnehmen. Es erlaubt Zugriff auf M.2 Datenträger von bis zu 2 TB, egal mit welchem Host Sie es verbinden. Die IB-1817Ma-C31 ist kompatibel mit M.2 SSDs der Längen 30, 42, 60 und 80 mm, betriebssystemunabhängig und für eine Vielzahl von Anwendungen wie Hochgeschwindigkeitsspeicherung, Klonen eines Laufwerks oder das Ausführen eines mobilen Betriebssystems geeignet.

Mit der IB-1817Ma-C31 können sensible Daten auf der verbauten M.2 SSD per Schalter vor Veränderungen geschützt und wieder freigegeben werden. Mit dem mitgelieferten, praktischen Mini-Werkzeug und einer kleinen Handbewegung lässt sich der dafür zuständige Schalter des IB-1817Ma-C31 in die gewünschte Position bewegen. Klick - Sicher.

Hauptmerkmale:

• Hochwertiges Aluminium im innovativen Kühlrippendesign
• Anschluss zum Hostcomputer: USB 3.2 Gen 2 Type-C®, bis zu 10 Gbit/s
• Unterstützt PCIe 3.0 x2 Datentransferraten mit bis zu 1000 Megabyte pro Sekunde
  • M-Key Sockel für NVMe SSDs, 22x 30/42/60/80 mm
• Verfügt über zusätzlichen, patentierten Kühlkörper und Wärmeleitpad im Inneren
• Aktivierung des Schreibschutzes per Schalter
  • LED für Betrieb und Festplattenzugriff
• Unterstützt Windows®, macOS®

Schnellinstallationsanleitung IB-1817Ma-C31

1. Installation

Wichtig: Während der Installation des Laufwerks darf das Gehäuse nicht am Computer angeschlossen sein.

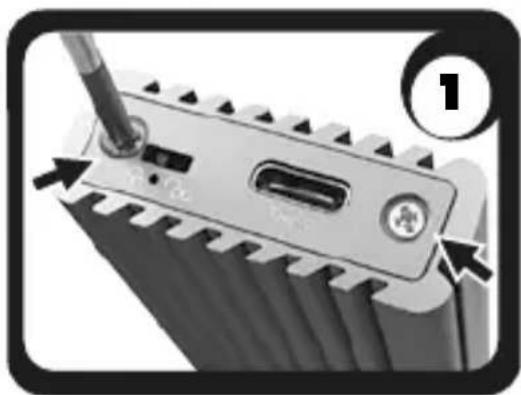

1. Lösen Sie die zwei Schrauben wie gezeigt und öffnen Sie die Seitenabdeckung.

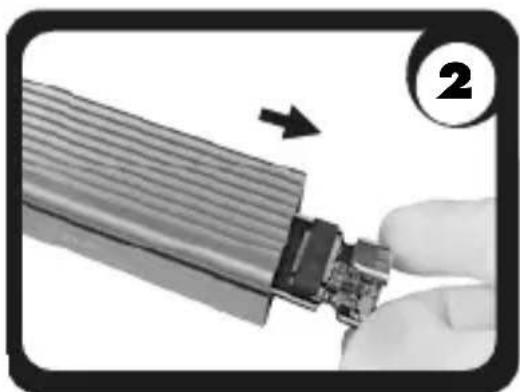

1. Entnehmen Sie die Platine.

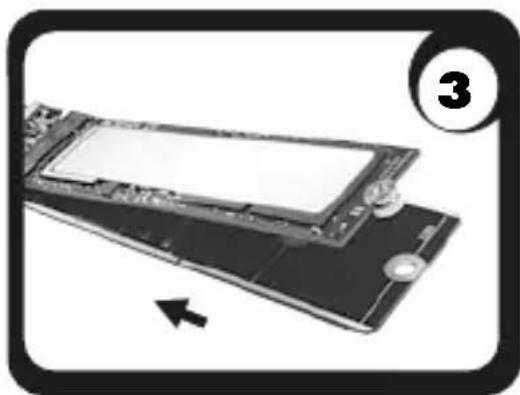

1. Setzen Sie die runde M.2 Halterung in die halbkreisförmige Aussparung am Ende der M.2 SSD ein und halten diese mit einem Finger fest (dünnere Seite nach oben). Platzieren Sie Ihre SSD vorsichtig mit der Anschlussseite und in einem Winkel von ca. 30° in den M.2-Slot, so dass sie sich widerstandslos einfügt.

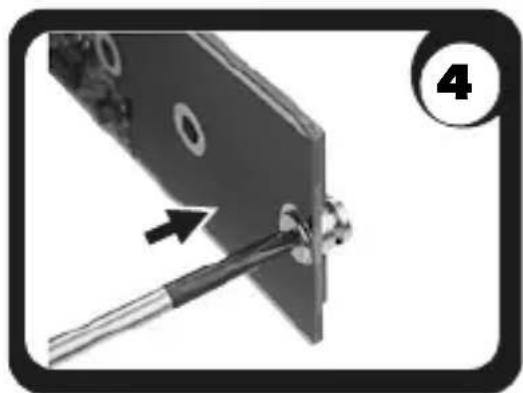

1. Drücken Sie die SSD dann vorsichtig nach unten und fixieren die M.2 Halterung mittels der gelieferten Schraube.

Schnellinstallationsanleitung IB-1817Ma-C31

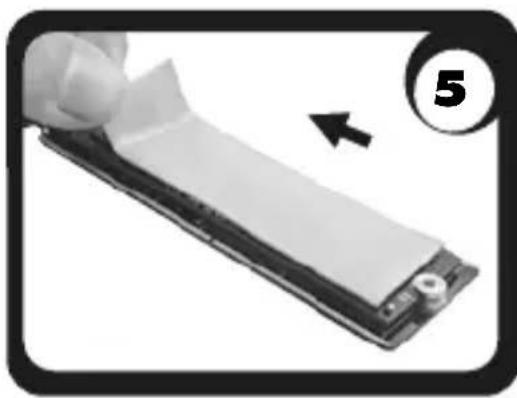

1. Bringen Sie das mitgelieferte Wärmeleitpad direkt auf der eingebauten M.2 NVMe SSD an. Um einen direkten Kontakt mit dem Gehäuse herzustellen und somit eine optimale Wärmeableitung zu gewährleisten, verwenden Sie bitte das richtige Wärmeleitpad entsprechend Ihrer verfügbaren M.2 NVMe SSD.

2. 0,75 mm/grau für dickere SSDs

3. 1,0 mm/blau für dünnere SSDs

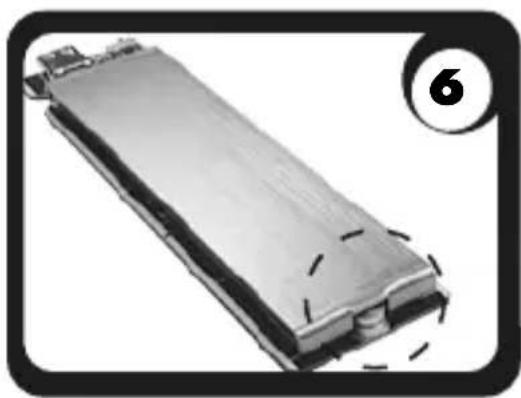

1. Setzen Sie den mitgelieferten Kühlkörper auf das Wärmeleitpad und richten Sie dessen Kerbe auf die M.2 Halterung aus.

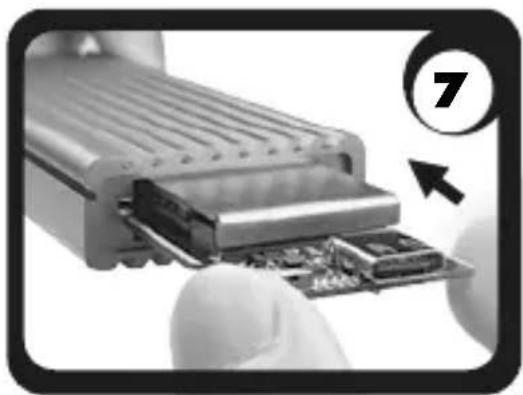

1. Schieben Sie die Platine mitsamt der SSD vorsichtig bis zum Anschlag in die Führungsschiene des Gehäuses. Achten Sie auf die korrekte Ausrichtung!

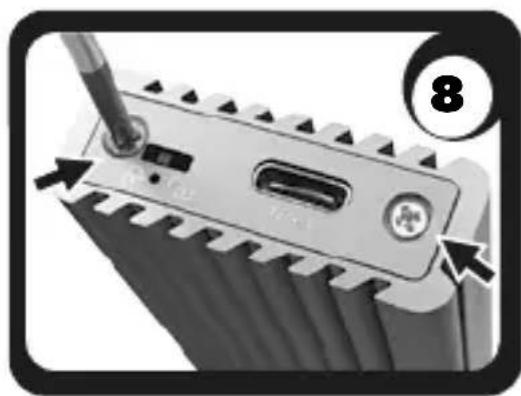

1. Befestigen die vordere Abdeckung unter der Verwendung der beiden Schrauben. Stellen Sie sicher, dass der Schreib- schutzschalter in der entsprechenden Aussparung der Abdeckung platziert ist.

Hinweis! Ändern Sie die Schreibschutzeinstellung bevor Sie das Gerät an den Computer anschließen*

Schnellinstallationsanleitung IB-1817Ma-C31

2. Verwendung

1. Verbinden Sie die IB-1817Ma-C31 mittels des beiliegenden Kabels mit dem entsprechenden Anschluss Ihres Computers.
2. Wurde die IB-1817Ma-C31 richtig eingesteckt, leuchtet die LED weiß auf.
3. Sobald der Schreibschutz per Schalter aktiviert wurde, leuchtet die LED rot auf*

*Wichtig! Die Änderung des Schreibschutzmodus erfolgt nur, wenn das Gerät getrennt und dann wieder mit dem Hostcomputer verbunden wurde.

3. Anwendung

Laufwerke müssen initialisiert sein und aktive Partitionen besitzen, damit diese sofort als Datenträger im Betriebssystem erkannt werden. Falls dies nicht der Fall sein sollte, initialisieren Sie die Laufwerke in der Datenträgerverwaltung Ihres Betriebssystems.

• Das externe Laufwerk kann im laufenden Betrieb des Rechners an diesen via USB Kabel angeschlossen oder von diesem getrennt werden.
• Bitte das Ende von Schreib- und Lesevorgängen abwarten bevor ein angeschlossenes Gehäuse vom Rechner getrennt wird, um Datenverlust zu vermeiden.

Die volle USB 3.2 Gen 2 Transferrate kann nur mit einem kompatiblen USB 3.2 Gen 2 Hostcomputer erreicht werden. Des Weiteren müssen die USB 3.1 Treiber seitens des Betriebssystems installiert sein. Sollte dies nicht der Fall sein, installieren Sie die passenden Treiber für Ihr Betriebssystem (Windows®, macOS®).

Informieren Sie sich hierzu bitte auf www.icybox.de.
