Notice B-Tech BT5952 - page 1
1 / 2
Waehlen Sie Ihre Sprache und Ihre E-Mail-Adresse: wir senden Ihnen eine speziell uebersetzte Version.
Produkttyp Zubehörkragen für Ø38mm Stangen (BT5935)
Modell BT5952
Marke B-Tech
Abmessungen (Breite x Höhe x Tiefe) 61 mm x 75 mm x 56 mm (mit Abdeckungen: 65,5 mm x 71,4 mm x 75 mm)
Innendurchmesser 38,8 mm (für Ø38 mm Stangen)
Nettogewicht (ca.) 0,2 kg
Material Stahl mit schwarzer Pulverbeschichtung
Kompatible Stange BT5935 (Ø38 mm)
Maximale Belastung 20 kg (bei korrekter Montage an der Stange)
Befestigung Mit M8 Schrauben und Innensechskantschlüsseln (5AF und 3AF)
Lieferumfang 1x Kragen, 1x M8x55mm Sechskantschraube, 4x M8x12mm Sechskantschraube, 2x M6x8mm Madenschraube, 2x Abdeckplatte, 1x 5AF Inbusschlüssel, 1x 3AF Inbusschlüssel
Einsatzbereich Befestigung von Zubehör an AV-Stangen, z.B. Lautsprecher, Projektoren, Halterungen
Montagehinweis Nur mit BT5935 Stange verwenden; Schrauben fest anziehen, aber nicht überdrehen
Reinigung Mit einem weichen, trockenen Tuch abwischen; keine aggressiven Reinigungsmittel
Sicherheitshinweis Nicht über die maximale Belastung hinaus belasten; regelmäßig auf festen Sitz prüfen
Ersatzteile Schrauben und Abdeckplatten sind einzeln erhältlich über B-Tech
Garantie 2 Jahre Herstellergarantie
Herkunftsland Vietnam

Häufig gestellte Fragen - BT5952 B-Tech

Wofür wird der B-Tech BT5952 Zubehörkragen verwendet?
Welche Stange ist mit dem BT5952 kompatibel?
Welches Zubehör wird mitgeliefert?
Wie schwer ist der BT5952 und welche Last kann er tragen?
Welche Abmessungen hat der BT5952?
Wie wird der BT5952 montiert?
Kann der BT5952 auch ohne Stange verwendet werden?
Aus welchem Material besteht der BT5952?
Wie reinige ich den BT5952?
Sind Ersatzteile für den BT5952 erhältlich?

Benutzerfragen zu BT5952 B-Tech

0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.

Eine neue Frage zu diesem Gerät stellen

Die E-Mail bleibt privat: Sie dient nur dazu, Sie zu benachrichtigen, wenn jemand auf Ihre Frage antwortet.

Noch keine Fragen. Stellen Sie die erste.

Laden Sie die Anleitung für Ihr Zubehör für audiovisuelle Unterstützung kostenlos im PDF-Format! Finden Sie Ihr Handbuch BT5952 - B-Tech und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. BT5952 von der Marke B-Tech.

BEDIENUNGSANLEITUNG BT5952 B-Tech

BT5952

∅38MM ACCESSORY COLLAR

USE WITH A BT5935 POLE

PARTS LIST

Exploded view diagram of a mechanical assembly with numbered parts for identification

6 7

ITEMDESCRIPTIONQTY
1∅38mm ACCESSORY COLLAR1
2M8 x 55mm HEX SCREW1
3M8 x 12mm HEX SCREW4
4M6 x 8mm GRUB SCREW2
5COVER PLATE2
65AF HEX KEY1
73AF HEX KEY1

BT5952

∅38MM ACCESSORY COLLAR

PRODUCT DIMENSIONS

TOP VIEW 61mm 24mm 56mm φ38.8mm 24mm 56mm

FRONT VIEW
16mm

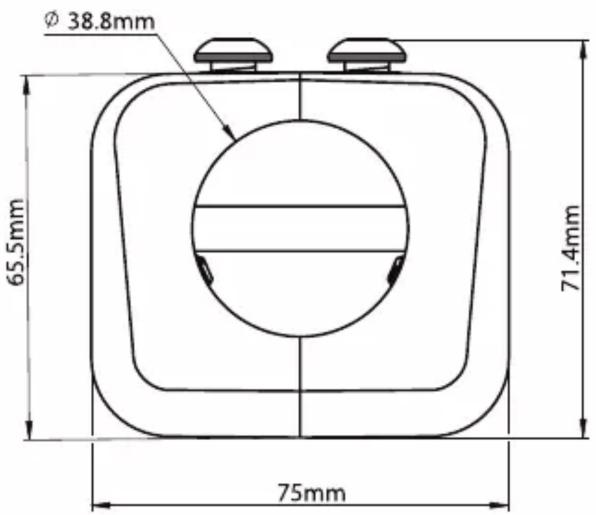

WITH COVERS
Ø 38.8mm 65.5mm 71.4mm 75mm

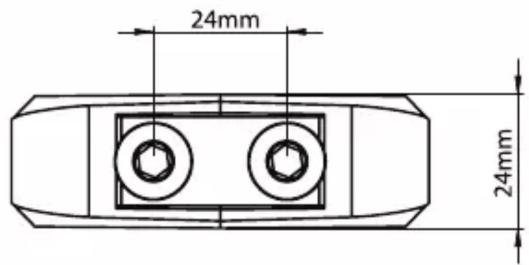

24mm 24mm

CONTACT:

info@btechavmounts.com

©2020 B-Tech International Design & Manufacturing Ltd. All rights reserved.

B-Tech AV Mounts is a division of B-Tech International Design & Manufacturing Ltd.

B-Tech AV Mounts and the B-Tech logo are registered trade marks.

All other brands and product names are trademarks of their respective owners.

Photographs are for illustrative purposes only. E&OE.

AMA-BT5952-V1-1220-104 MADE IN VIETNAM
