IB-PS103-PD - Ladegerät Icy Box - Kostenlose Bedienungsanleitung

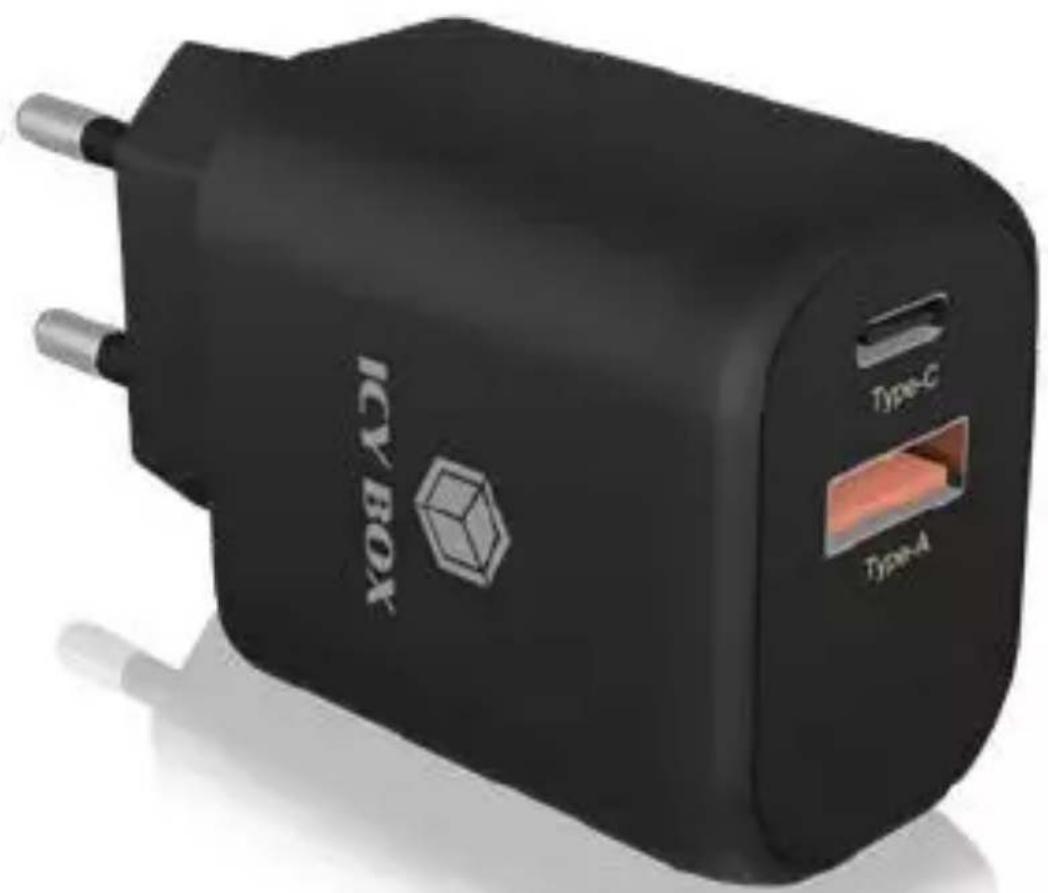

Produkttyp	Wandladegerät
Modell	IB-PS103-PD
Marke	Icy Box
Anschlüsse	1x USB Typ-C, 1x USB Typ-A
USB-C Ausgangsleistung	5V/3A (15W), 9V/2.25A (20W), 12V/1.5A (18W)
USB-A Ausgangsleistung	3.6-6.5V/3A (19W), 6.5-9V/2A (18W), 9-12V/1.5A (18W)
Kombinierte Ausgangsleistung (beide Anschlüsse)	5V/3.4A max (17W)
Eingangsspannung	AC 100-240 V
Eingangsfrequenz	50/60 Hz
Eingangsstrom	0.5 A
Ladestandards	USB Power Delivery 3.0, Quick Charge 3.0
Sicherheitsmerkmale	Überladeschutz, Überspannungsschutz, Überhitzungsschutz, Kurzschlussschutz
Mitgeliefertes Zubehör	1x IB-PS103-PD, 1x Bedienungsanleitung
Kabelanforderungen	USB-Kabel nicht im Lieferumfang enthalten (separat erhältlich)
Kompatibilität	Smartphones, Tablets und andere Geräte, die USB PD oder QC 3.0 unterstützen
Reinigung	Vor der Reinigung vom Netz trennen; trockenes, antistatisches Tuch verwenden; aggressive Lösungsmittel vermeiden.
Entsorgung	Nicht mit dem Hausmüll entsorgen; gemäß den örtlichen Vorschriften recyceln (WEEE)
Steckertyp	EU-Stecker

Häufig gestellte Fragen - IB-PS103-PD Icy Box

Wie hoch ist die maximale Ladeleistung des IB-PS103-PD?

Der IB-PS103-PD liefert über USB-C mit USB Power Delivery 3.0 bis zu 20W und über USB-A mit Quick Charge 3.0 bis zu 18W. Bei gleichzeitiger Nutzung beider Anschlüsse ist die Gesamtausgangsleistung auf 17W bei 5V begrenzt.

Kann ich mein Smartphone und Tablet gleichzeitig laden?

Ja, Sie können zwei Geräte gleichzeitig über die USB-C- und USB-A-Anschlüsse laden. Beachten Sie, dass die kombinierte Ausgangsleistung 5V/3,4A max (17W) beträgt, sodass das Laden langsamer sein kann als bei Verwendung eines einzelnen Anschlusses.

Unterstützt das Ladegerät Schnellladen für Samsung oder iPhone?

Das Ladegerät unterstützt USB Power Delivery 3.0 und Quick Charge 3.0 und ist somit mit dem Schnellladen vieler Smartphones kompatibel, einschließlich Samsung Galaxy-Geräten (QC) und neueren iPhones (PD). Überprüfen Sie die Kompatibilität Ihres Geräts.

Sind USB-Kabel im Lieferumfang enthalten?

Nein, USB-Kabel sind nicht im Lieferumfang enthalten. Sie müssen Ihre eigenen USB-C auf USB-C oder USB-A auf Micro-USB/USB-C Kabel verwenden.

Was soll ich tun, wenn das Ladegerät heiß wird?

Das Ladegerät verfügt über einen Überhitzungsschutz. Wenn es übermäßig heiß wird, ziehen Sie den Stecker und lassen Sie es abkühlen. Sorgen Sie für ausreichende Belüftung und vermeiden Sie Abdeckung. Wenn das Problem weiterhin besteht, stellen Sie die Verwendung ein und kontaktieren Sie den Support.

Ist das Ladegerät mit Laptops kompatibel?

Das Ladegerät liefert maximal 20W, was für die meisten Laptops in der Regel nicht ausreicht. Es ist für Smartphones und Tablets konzipiert.

Wie reinige ich das Ladegerät?

Trennen Sie das Ladegerät vor der Reinigung vom Netz. Verwenden Sie ein trockenes, antistatisches Tuch. Verwenden Sie keine aggressiven Lösungsmittel oder Feuchtigkeit.

Was bewirkt der Kurzschlussschutz?

Im Falle eines Kurzschlusses sinkt die Ausgangsleistung unter 5W, um Schäden am Ladegerät und am angeschlossenen Gerät zu vermeiden. Nachdem der Kurzschluss beseitigt ist, wird der Betrieb automatisch wieder aufgenommen.

Kann ich das Ladegerät im Ausland mit 220-240V verwenden?

Ja, das Ladegerät akzeptiert einen Eingang von 100-240V AC und ist daher weltweit einsetzbar. Für unterschiedliche Steckdosen benötigen Sie möglicherweise einen Steckeradapter.

Wie entsorge ich das Ladegerät ordnungsgemäß?

Entsorgen Sie das Ladegerät nicht im Hausmüll. Befolgen Sie die örtlichen Vorschriften für das Recycling von WEEE (Elektro- und Elektronik-Altgeräten). Geben Sie es bei einem Händler oder einer dafür vorgesehenen Recyclingstelle ab.

BEDIENUNGSANLEITUNG IB-PS103-PD Icy Box

2 Port USB 20 W Schnellladegerät für Mobilgeräte

Sicherheitshinweise IB-PS102-PD

Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenverlust beachten Sie bitte folgende Hinweise:

Warnstufen

Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.

GEFAHR

WARNUNG

VORSICHT

warnt vor einer unmittelbar gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen wird.

warnt vor einer möglicherweise gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen kann.

warnt vor einer möglicherweise gefährlichen Situation, die zu leichten Verletzungen führen kann.

warnt vor einer möglichen Situation, die zu Sach- und Umweltschäden führen und den Betriebsablauf stören kann.

1. Gefahren durch elektrische Spannung

WARNUNG

• vor Benutzung Betriebsanleitung lesen
• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen
- Kontaktschutzblenden nicht entfernen
- Kontakt mit spannungsführenden Komponenten vermeiden.
- Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren
- Verwendung nur in dafür vorgesehenen Umgebungen
- Gerät ausschließlich mit typenschildkonformem Netzteil betreiben!
• Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten
- Eigenständige Modifikationen sind unzulässig
• Gerät nicht während eines Gewitters anschließen
• Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel

Sicherheitshinweise IB-PS102-PD

2. Gefahren während Montage (wenn vorgesehen)

VORSICHT

Scharfkantige Bauteile

Finger- oder Handverletzungen bei Zusammenbau (wenn vorgesehen) möglich

• vor Montage Betriebsanleitung lesen
- Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden
• Bauteile nicht mit Gewalt zusammensetzen
• geeignetes Werkzeug verwenden
- nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden

3. Gefahren durch Wärmeentwicklung

ACHTUNG

Mangelhafte Belüftung des Geräts/Netzteils

Überhitzung und Ausfall des Geräts/Netzteils

• externe Erwärmung vermeiden und Luftaustausch zulassen
- Lüfterauslass und passive Kühlkörper freihalten
- direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden
• ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen
- keine Gegenstände auf dem Gerät/Netzteil abstellen

4. Gefahren durch Kleinstteile und Verpackung

WARNUNG

Erstickungsgefahr

Lebensgefahr durch Ersticken oder Verschlucken

• Kleinteile, Zubehör für Kinder unzugänglich verwahren
• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen
• Kleinteile und Verpackungen nicht in Kinderhände geben

5. Möglicher Datenverlust

ACHTUNG

Datenverlust bei Inbetriebnahme

Unwiederbringlicher Datenverlust möglich

• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten
• Produkt nur verwenden, wenn Spezifikationen erfüllt sind
  • Datensicherung vor Inbetriebnahme durchführen
  • Datensicherung vor Anschluss neuer Hardware durchführen
  • dem Produkt beiliegendes Zubehör verwenden

Sicherheitshinweise IB-PS102-PD

6. Reinigung des Gerätes

ACHTUNG

Schädigende Reinigungsmittel

Kratzer, Farbveränderungen, Feuchteschäden oder Kurzschluss am Gerät

• vor Reinigung das Gerät außer Betrieb nehmen
- aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet
- nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist
- Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen

7. Entsorgung des Gerätes

Umweltverschmutzung, Wiederverwertung nicht möglich

ACHTUNG

Mögliche Umweltbelastung durch Bestandteile, Recyclingkreislauf unterbrochen

Dieses auf dem Produkt und der Verpackung angebrachte Symbol

zeigt an, dass dieses Produkt nicht mit dem Hausmüll entsorgt werden darf. In Übereinstimmung mit der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE) darf dieses Elektrogerät und ggf. enthaltene Batterien nicht im normalen Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie dieses Produkt und ggf. enthaltene Batterien entsorgen möchten, bringen Sie diese bitte zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer Gemeinde.

Die enthaltenen Batterien müssen vor Rückgabe vollständig entladen sein. Treffen Sie Vorsorge, um die Batterien vor Kurzschluss zu schützen (z.B. durch das Isolieren der

Kontaktpole mit Klebeband)

Bei Fragen kontaktieren Sie gerne unseren Support unter [e-mail] oder besuchen Sie unsere Internetseite www.icybox.de.

Manual IB-PS102-PD

Package content

1× IB-PS102-PD

1x Manual

System requirements

USB Type-C® Power Delivery oder QC 3.0 fähiges Tablet oder Smartphone. Zusätzliche USB Ladekabel sind nicht enthalten.

Überblick

Das IB-PS102-PD ist ein kleines Steckernetzteil mit zwei Schnittstellen für mobile Geräte. Mit bis zu 20 W Power Delivery kann es Smartphones und Tablets laden. Es stehen ein USB Type-® sowie ein USB Type-A Anschluss zur Verfügung. Das kleine, kompakte Design ist perfekt für den mobilen Einsatz.

Handbuch IB-PS102-PD

Hauptmerkmale

• Kompaktes und energieeffizientes Power Delivery 3.0 Ladegerät
• Lädt kompatible Geräte mit USB Power Delivery Technologie schnellstmöglich auf
• Laden Sie Ihr mobiles Gerät mit bis zu 20 Watt über USB Type-C ^® Power Delivery
• Zusätzlicher USB Type-A QC 3.0 Anschluss mit bis zu 18 Watt
• Universell kompatibel mit vielen Smartphones und Tablets
• Intelligenter Chipsatz erkennt automatisch den benötigten Lademodus
• Sichere Verwendung durch Schutz vor Überladung, Überspannung, Überhitzung und Kurzschluss

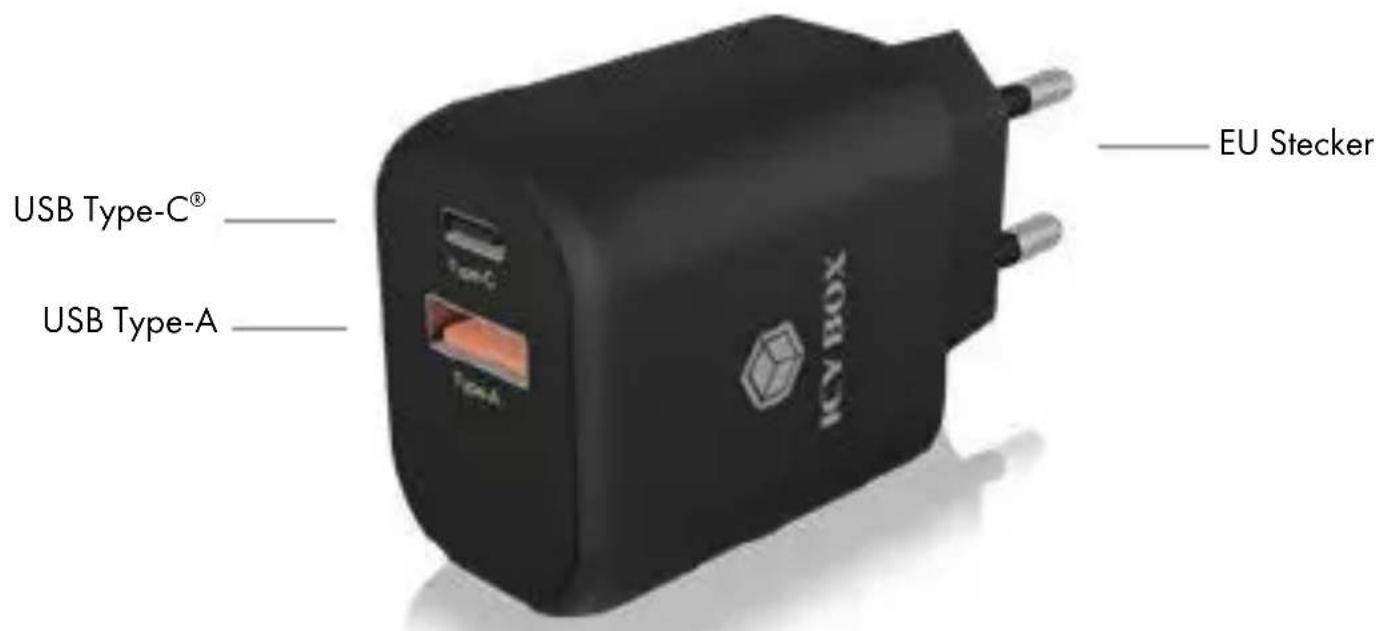

Installation

Hinweis: Ladekabel sind nicht im Lieferumfang enthalten.

1. Überprüfen Sie anhand der Angaben des zu betreibenden Geräts, ob die angegebene maximale Stromstärke zulässig ist.
2. Verbinden Sie ein USB Type-C ^® Kabel (nicht enthalten) mit der USB Type-C ^® Schnittstelle des IB-PS102-PD und der USB Type-C ^® Schnittstelle Ihres anzu-schließenden Gerätes.
3. Verbinden Sie ein USB Type-A Kabel (nicht enthalten) mit der USB Type-A Schnittstelle des IB-PS102-PD und der passenden Schnittstelle Ihres anzu-schließenden Gerätes.
4. Stecken Sie den EU Stecker in eine 100-240 V AC kompatible Netzsteck-dose.

Handbuch IB-PS102-PD

Anwendung

Verbindung	Max. input:AC 100-240 V ~50/60 Hz 0.5 A
Type-C® 5 V@3 A = 15 W; 9	V@2.25 A = 20 W; 12 V@1.5 A = 18 W
Type-A3.6 - 6.5 V@3 A = 19	W; 6.5 - 9 V@2 A = 18 W; 9 - 12 V@1.5 A = 18 W
Type-C® + Type-A 5 V @3.4 A (Max. 17 W)

Hinweis: Bei einem Kurzschluss beträgt die Ausgangsleistung weniger als 5 W und weder das IB-PS102-PD noch Ihr angeschlossenes Gerät werden beschädigt. Nachdem der Kurzschluss behoben ist, wird der Betrieb automatisch wieder aufgenommen
