IB-PCI2017-U2 - Régulateur Icy Box - Kostenlose Bedienungsanleitung

Produkttyp	Regler
Marke	ICY BOX
Modell	IB-PCI2017-U2
Abmessungen (B x H x T)	120 x 22 x 120 mm
Gewicht	100 g
Stromanschluss	Molex- oder SATA-Stromanschluss
Ausgangsspannungsbereich	3,3V - 12V einstellbar über Jumper
Maximalstrom	2 A pro Kanal
Anzahl Lüfterkanäle	4
Lüfterdrehzahlregelung	Manuelles Potentiometer oder PWM-Signal
Kompatible Lüfter	3-Pin- und 4-Pin-Lüfter
Montage	PCIe-Steckplatzhalterung (im Lieferumfang)
Material	Leiterplatte mit vergoldeten Anschlüssen
Betriebstemperatur	0°C bis 50°C
Sicherheitsmerkmale	Überstromschutz, Verpolungsschutz
Garantie	2 Jahre
Lieferumfang	Reglerkarte, Schrauben, Handbuch
Wartung	Mit einem weichen, trockenen Tuch reinigen; Flüssigkeiten vermeiden
Zertifizierungen	CE, RoHS

Häufig gestellte Fragen - IB-PCI2017-U2 Icy Box

Wie installiere ich den IB-PCI2017-U2 in meinem PC?

Schalten Sie Ihren Computer aus, stecken Sie die Karte in einen freien PCIe-Steckplatz, befestigen Sie sie mit der Halterungsschraube, schließen Sie das Stromkabel von Ihrem Netzteil an und schließen Sie optional Lüfter an. Starten Sie und passen Sie die Einstellungen über die manuellen Regler oder die Software an.

Welche Stromanschlüsse verwendet der Regler?

Er verwendet einen standardmäßigen Molex- oder SATA-Stromanschluss von Ihrem Netzteil. Stellen Sie sicher, dass Ihr Netzteil einen freien Anschluss hat.

Kann ich 3-Pin-Lüfter mit diesem Regler steuern?

Ja, er unterstützt sowohl 3-Pin- (Spannungsregelung) als auch 4-Pin-Lüfter (PWM-Regelung). Für 3-Pin-Lüfter verwenden Sie das manuelle Potentiometer zur Spannungsanpassung.

Was ist der maximale Strom pro Kanal?

Jeder Kanal kann bis zu 2 A liefern. Überschreiten Sie dieses Limit nicht, um Schäden zu vermeiden.

Benötigt der Regler eine Software?

Nein, er wird hardwaregesteuert über ein Potentiometer oder Jumper-Einstellungen. Einige Modelle verfügen möglicherweise über optionale Software zur Überwachung, der grundlegende Betrieb erfolgt jedoch manuell.

Wie stelle ich die Ausgangsspannung ein?

Verwenden Sie die integrierten Jumper oder das Potentiometer, um die gewünschte Spannung im Bereich von 3,3V bis 12V einzustellen. Beachten Sie die genauen Jumper-Positionen im Handbuch.

Ist der IB-PCI2017-U2 mit allen Gehäusen kompatibel?

Er passt in jeden standardmäßigen PCIe-Steckplatz (x1, x4, x8, x16) und belegt einen Erweiterungssteckplatz. Stellen Sie sicher, dass Ihr Gehäuse einen freien Steckplatz und ausreichend Platz für die Halterung hat.

Was soll ich tun, wenn der Regler nicht mehr funktioniert?

Überprüfen Sie die Stromanschlüsse, stellen Sie sicher, dass die Jumper richtig eingestellt sind, und testen Sie mit einem bekanntermaßen funktionierenden Lüfter. Wenn immer noch defekt, kontaktieren Sie den ICY BOX Support im Rahmen der Garantie.

Kann ich diesen Regler zur Steuerung einer Wasserpumpe verwenden?

Er ist hauptsächlich für Lüfter ausgelegt. Überprüfen Sie bei Pumpen die Leistungsaufnahme und stellen Sie sicher, dass die Pumpe weniger als 2 A zieht. Verwendung auf eigene Gefahr.

Wie reinige ich den Regler?

Ziehen Sie das Gerät ab und verwenden Sie ein weiches, trockenes Tuch, um Staub zu entfernen. Verwenden Sie kein Wasser oder Reinigungsmittel.

BEDIENUNGSANLEITUNG IB-PCI2017-U2 Icy Box

Sicherheitshinweise IB-PCI2017-U2

Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenverlust beachten Sie bitte folgende Hinweise:

Warnstufen

Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.

GEFAHR

warnt vor einer unmittelbar gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen wird.

WARNING

warnt vor einer möglicherweise gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen kann.

VORSICHT

warnt vor einer möglicherweise gefährlichen Situation, die zu leichten Verletzungen führen kann.

ACHTUNG

warnt vor einer möglichen Situation, die zu Sach- und Umweltschäden führen und den Betriebsablauf stören kann.

1. Gefahren durch elektrische Spannung

WARNING

Kontakt mit elektrisch leitenden Teilen

Lebensgefahr durch Stromschlag

• vor Benutzung Betriebsanleitung lesen
• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen
- Kontaktschutzblenden nicht entfernen
- Kontakt mit Spannungsführenden Komponenten vermeiden.
- Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren
- Verwendung nur in dafür vorgesehenen Umgebungen
- Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!
- Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten
- Eigenständige Modifikationen sind unzulässig
- Gerät nicht während eines Gewitters anschließen
- Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel

2. Gefahren während Montage (wenn vorgesehen)

VORSICHT

Scharfkantige Bauteile

Finger- oder Handverletzungen bei Zusammenbau (wenn vorgesehen)

möglich

• vor Montage, Betriebsanleitung lesen
- Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden
• Bauteile nicht mit Gewalt zusammensetzen

Sicherheitshinweise IB-PCI2017-U2

• geeignetes Werkzeug verwenden
- nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden

3. Gefahren durch Wärmeentwicklung

ACHTUNG

Mangelhafte Belüftung des Geräts/Netzteils

Uberhitzung und Ausfall des Geräts/Netzteils

• externe Erwärmung vermeiden und Luftaustausch zulassen
• Lüfter-Auslass und passive Kühlkörper freihalten
• direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden
• ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen
• keine Gegenstände auf dem Gerät/Netzteil abstellen

4. Gefahren durch Kleinstteile und Verpackung

WARNUNG

Erstickungsgefahr

Lebensgefahr durch Ersticken oder Verschlucken

• Kleinteile, Zubehör für Kinder unzugänglich verwahren
• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen
• Kleinteile und Verpackungen nicht in Kinderhände geben

5. Möglicher Datenverlust

ACHTUNG

Datenverlust bei Inbetriebnahme

Unwiederbringlicher Datenverlust möglich

• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten
• Produkt nur verwenden, wenn Spezifikationen erfüllt sind
  • Datensicherung vor Inbetriebnahme durchführen
• Datensicherung vor Anschluss neuer Hardware durchführen
  • dem Produkt beiliegendes Zubehör verwenden

6. Reinigung des Gerätes

ACHTUNG

Schädigende Reinigungsmittel

Kratzer, Farbveränderungen, Feuchteschäden oder Kurzschluss am Gerät

• vor Reinigung, das Gerät außer Betrieb nehmen
- aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet
- nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist
- Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen

Sicherheitshinweise IB-PCI2017-U2

7. Entsorgung des Gerätes

ACHTUNG

Umweltverschmutzung, Wiederverwertung nicht möglich

Mögliche Umweltbelastung durch Bestandteile, Recyclingkreislauf unterbrochen

Dieses auf dem Produkt und der Verpackung angebrachte Symbol zeigt an, dass dieses Produkt nicht mit dem Hausmüll entsorgt werden darf. In Übereinstimmung mit der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE) darf dieses Elektrogerät und ggf. enthaltene Batterien nicht im normalen Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie dieses Produkt und ggf. enthaltene Batterien entsorgen möchten, bringen Sie diese bitte zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer Gemeinde.

Die enthaltenen Batterien müssen vor Rückgabe vollständig entladen sein. Treffen Sie Vorsorge, um die Batterien vor Kurzschluss zu schützen (z.B. durch das Isolieren der Kontaktpole mit Klebeband).

Bei Fragen kontaktieren Sie gerne unseren Support unter

[e-mail] oder besuchen Sie unsere Internetseite www.icybox.de.

Safety information IB-PCI2017-U2

Sehr geehrter Kunde,

vielen Dank, dass Sie sich für ein ICY BOX® Produkt entschieden haben.

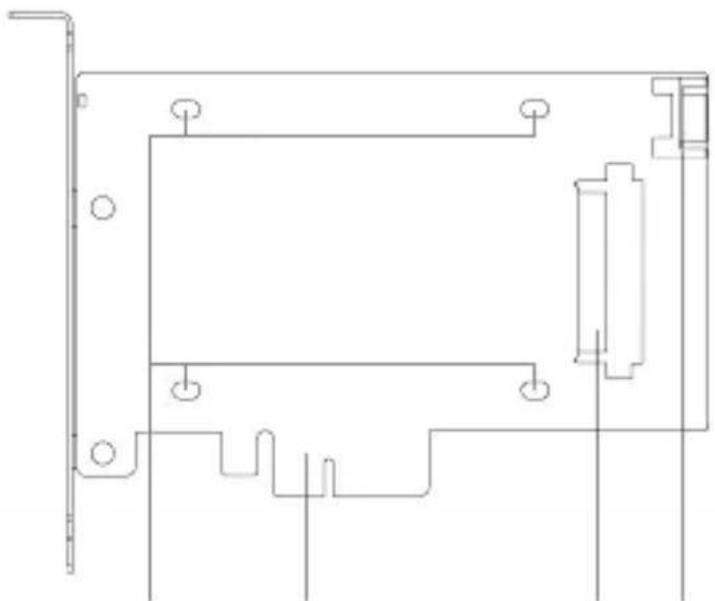

Produktübersicht

1. High-Profile Slotblende
2. 4x Löcher für 2,5" SSD/HDD Befestigung
3. PCI-Express Generation 3.0, 4 Lanes Schnittstelle
4. U.2 Steckplatz
5. 7-Pin SATA Datenschnittstelle

Verpackungsinhalt:

1× IB-PCI2017-U2

1x SATA Datenkabel (42 cm)

4x Schraube für SSD/HDD Befestigung

1x Schraubendreher

1x Handbuch

Handbuch IB-PCI2017-U2

Hauptmerkmale

• Erweitert Ihren PC um eine 2,5" U.2 (SFF-8639) NVMe SSD zu PCIe 3.0
• PCI-Express Basis Spezifikation Revision 3.0, 4 Lanes
• Passt in PCIe x4, x8 oder x16 Steckplatz
• Perfekt für Server, Workstation und Desktop-PC
- Unterstützung U.2/PCIe 3.0 Datenübertragungsraten mit bis zu 32 Gbit/s
• Zusätzliche Unterstützung für SATA III 6G Laufwerke
- Unterstützt SATA III Datenübertragungsraten mit bis zu 6 Gbit/s
- Unterstützt folgende Betriebssysteme: Windows®

Systemvoraussetzungen:

• Ein verfügbarer x4, x8 oder x16 PCI-Express Steckplatz (mindestens PCI-Express Gen. 3.0, 4 Lanes Steckplatz)
  • Freier, interner SATA 7-Pin Stecker für SATA Verbindung
  • Betriebssystem: Windows®
  • Die volle U.2/PCIe 3.0 Übertragungsrate kann nur mit einem installierten NVMe U.2 Laufwerk erreicht werden
  • Die IB-PCI2017-U2 ist abwärtskompatibel zu PCIe 1.0 und 2.0

Hinweis:

Die IB-PCI2017-U2 verwendet das PCIe Gen 3.0 x4 (32 Gbit/s) Schnittstellendesign. Um 32 Gbit/s Leistungen zu erzielen, verwenden Sie bitte einen PCIe Steckplatz, der auf der PCI-Express Generation 3.0, 4 Lanes basiert.

Einige PC-Systeme unterstützen die PCIe Gen. 3.0 Spezifikation nicht, sodass die IB-PCI2017-U2 nicht die volle Leistung von bis zu 32 Gbit/s unterstützen würde. Bitte überprüfen Sie Ihr PC-System auf diese System-Detailinformationen hin, ansonsten erzielen Sie nur niedrigere Datenübertragungsraten.

Handbuch IB-PCI2017-U2

Einbau

Hinweis!

Um Schäden oder Fehlfunktionen zu vermeiden, müssen während der Installation der PCIe Karte alle stromzuführenden Kabel am Computer entfernt werden. Beim Einsetzen der PCIe Karte achten Sie auf mögliche elektrostatische Entladung, da diese zu Schäden oder Fehlfunktionen führen kann. Berühren Sie vor der Installation ein geerdetes Metallobjekt oder tragen Sie antistatische Handschuhe.

Achtung!

• Die PCB ist eine sehr empfindliche Komponente. Setzen Sie die PCIe Karte bitte vorsichtig ein und achten Sie auf die richtige Ausrichtung.
- Gehen Sie behutsam vor, da im Inneren des Gerätes scharfe Kanten zu Verletzungen führen können.

Befolgen Sie die folgenden Anweisungen, um die 2,5" NVMe oder SATA SSD auf der PCIe-Karte vorzuinstallieren:

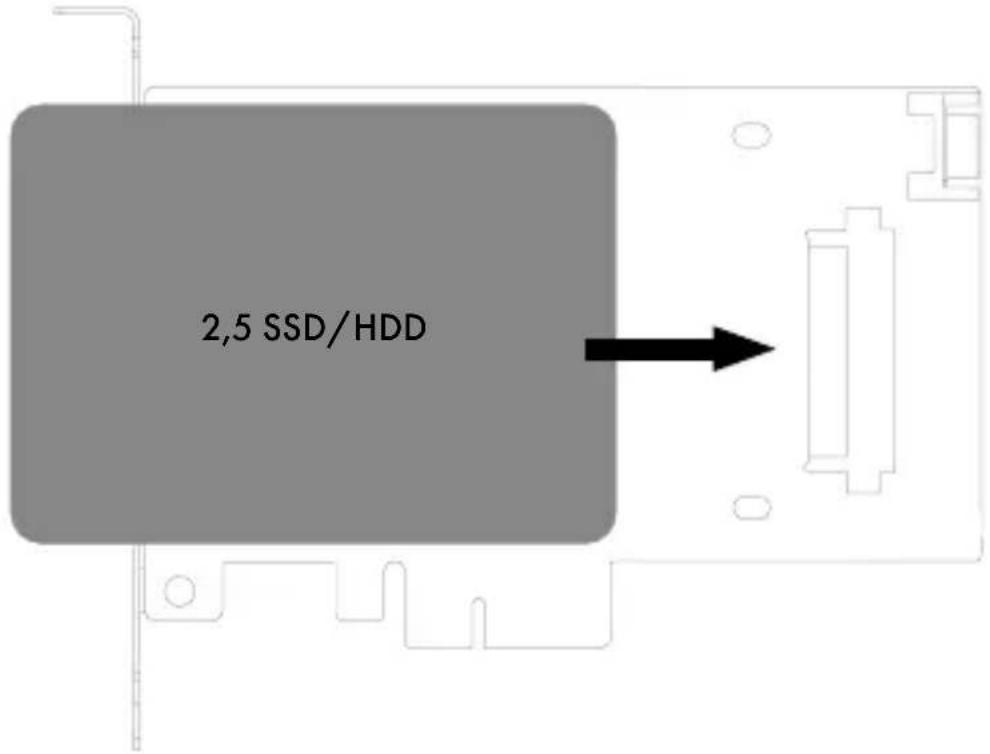

- Stecken Sie die 2,5" SSD vorsichtig in den U.2 Anschluss auf der PCIe-Karte. Hinweis: Achten Sie auf die richtige Ausrichtung des U.2 / SATA Anschlusses.

Handbuch IB-PCI2017-U2

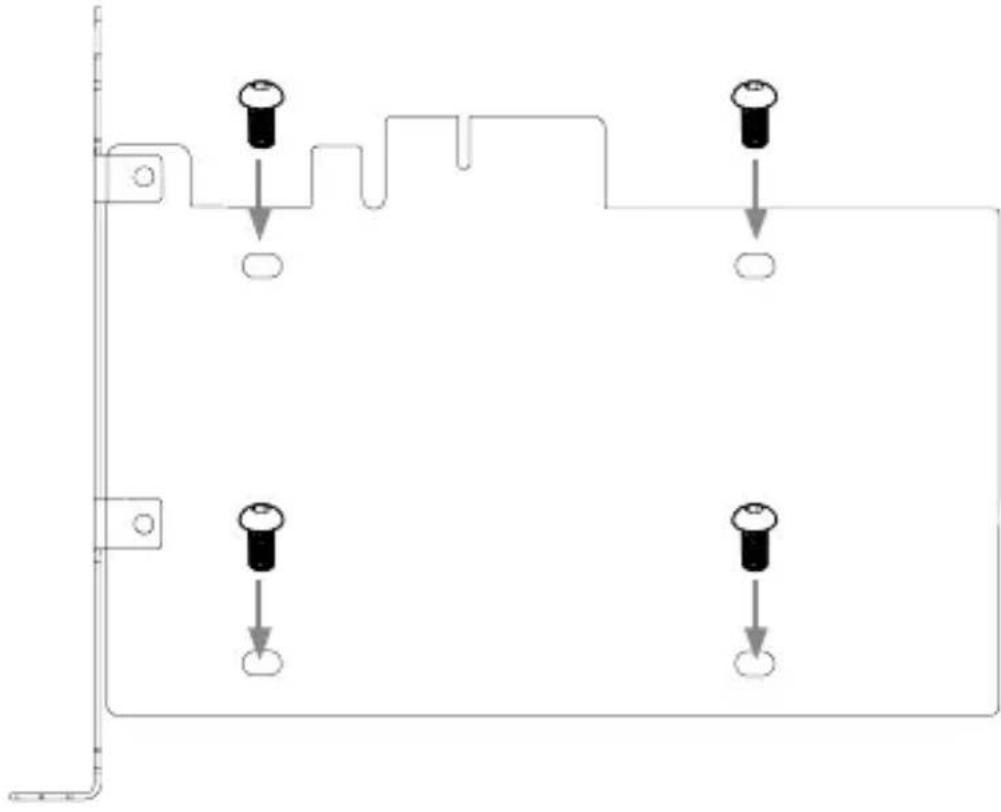

• Drehen Sie die Karte um und fixieren Sie die 2,5" SSD mit den vier mitgelieferten Schrauben.

Handbuch IB-PCI2017-U2

Bitte befolgen Sie die nachfolgenden Einbauanweisungen:

• Schalten Sie Ihren Computer und alle angeschlossenen Geräte aus und entfernen Sie das Stromkabel an der Rückseite Ihres Computers.
• Entfernen Sie die entsprechende Gehäuseabdeckung.

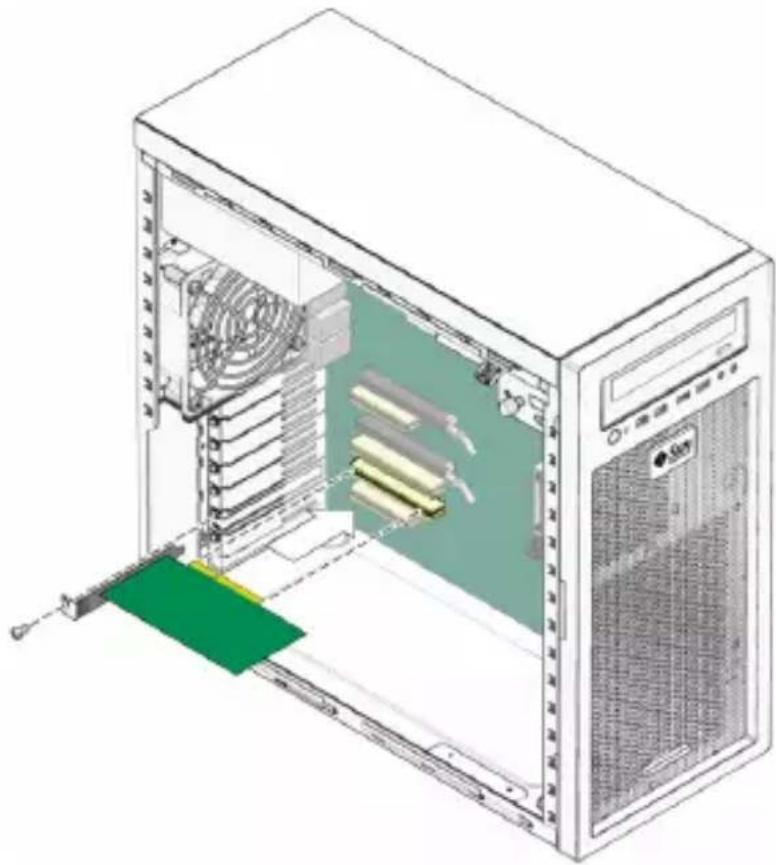

• Identifizieren Sie einen leeren PCIe 3.0 x4 Steckplatz und entfernen Sie die zugehörige Slotblende auf der Rückseite des Computers, indem Sie diese abschrauben.
• Setzen Sie die Karte vorsichtig in den freien PCI-Express Steckplatz ein.
• Sichern Sie die PCIe Karte, indem Sie die Schraube, die Sie im vorherigen Schritt entfernt haben, wieder an ihren Platz schrauben.

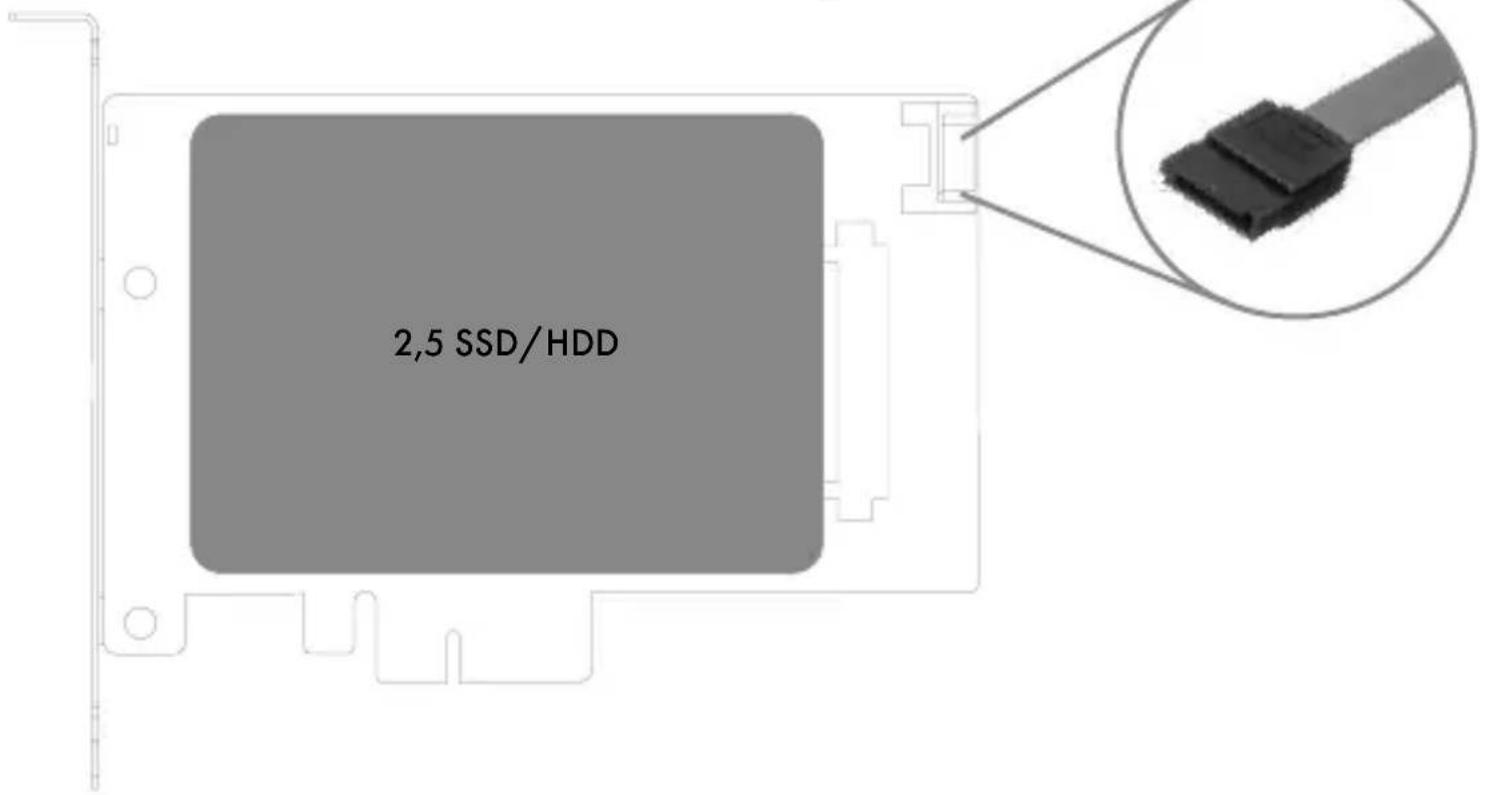

- Stecken Sie vorsichtig ein SATA 7-Pin Datenkabel an einen SATA 7-Pin Datenanschluss auf dem Motherboard und anschließend an den SATA 7-Pin Datenanschluss der Zusatzkarte an. Hinweis: Achten Sie auf die korrekte Ausrichtung des SATA Steckers.

• Schließen Sie das Computergehäuse wieder mit der entsprechenden Abdeckung.
• Verbinden Sie das Stromkabel und starten Sie Ihren Computer.

Hinweis: Eine neue SSD muss vom Betriebssystem zunächst initialisiert, partitioniert und formatiert werden, um vom System angezeigt zu werden.

Wenn die SSD nicht sofort vom System erkannt wird, prüfen Sie bitte:

• ob die Treibersoftware installiert ist (USB)
• ob die SSD initialisiert, partitioniert und formatiert ist.

ICY BOX

CE FC
