COM-MIC-ADPM401 - Mikrofon Joy-It - Kostenlose Bedienungsanleitung

Produkttyp	Mikrofon
Modell	COM-MIC-ADPM401
Marke	Joy-It
Kompatibilität	Raspberry Pi (mit ADC) und Arduino
Signalausgang	Analog (AUD)
Betriebsspannung	3,3 V (Raspberry Pi) oder 5 V (Arduino)
Stromverbrauch	ca. 0,5 mA
Abmessungen (ca.)	20 x 15 x 10 mm
Gewicht (ca.)	5 g
Anschlüsse	AUD, VCC, GND
Erforderlicher ADC für Raspberry Pi	Ja (z.B. KY-053 ADS1115)
Funktionen	Schallaufnahme für Lautstärkemessung
Entretien & Reinigung	Mit trockenem, fusselfreiem Tuch reinigen
Sicherheitshinweise	Vor Feuchtigkeit und extremen Temperaturen schützen
Ersatzteile	Nicht einzeln erhältlich
Reparatur	Nicht reparaturfähig; bei Defekt bitte ersetzen
Garantie	Gesetzliche Gewährleistung
Support	E-Mail: [e-mail]

Häufig gestellte Fragen - COM-MIC-ADPM401 Joy-It

Wie schließe ich das Mikrofon COM-MIC-ADPM401 an den Raspberry Pi an?

Sie benötigen einen Analog-Digital-Wandler (ADC) wie den KY-053. Verbinden Sie VCC mit 3,3V, GND, SDA mit GPIO 2, SCL mit GPIO 3 und AUD des Mikrofons mit A0 des ADC. Anschließend aktivieren Sie I2C über raspi-config und installieren die Adafruit ADS1x15-Bibliothek.

Welche Spannung benötigt das Mikrofon?

Das Mikrofon kann mit 3,3 V (z.B. vom Raspberry Pi) oder 5 V (z.B. vom Arduino) betrieben werden. Schließen Sie VCC entsprechend an.

Kann ich das Mikrofon direkt an den Arduino anschließen?

Ja, verbinden Sie VCC mit 3,3 V oder 5 V, GND mit GND und den AUD-Ausgang mit einem analogen Pin (z.B. A0). Der Beispielcode in der Anleitung liest den Wert und gibt ihn über die serielle Schnittstelle aus.

Welche Software wird für den Raspberry Pi benötigt?

Sie benötigen die Bibliothek Adafruit Python ADS1x15, sowie matplotlib und numpy für die grafische Darstellung. Eine Beispielcode ist auf der Produktseite verfügbar.

Ist ein ADC zwingend erforderlich?

Für den Raspberry Pi ja, da dieser keine analogen Eingänge hat. Der empfohlene ADC ist der KY-053 ADS1115. Für den Arduino ist kein ADC nötig, da dieser bereits analoge Pins besitzt.

Wie reinige ich das Mikrofon?

Verwenden Sie ein trockenes, fusselfreies Tuch, um die Oberfläche vorsichtig zu reinigen. Vermeiden Sie Flüssigkeiten oder Reinigungsmittel.

Was ist im Lieferumfang enthalten?

Im Lieferumfang befindet sich das Mikrofonmodul COM-MIC-ADPM401. Ein ADC oder Kabel sind nicht enthalten.

Gibt es ein Codebeispiel für den Arduino?

Ja, in der Bedienungsanleitung finden Sie einen einfachen Code, der den analogen Wert ausliest und über die serielle Schnittstelle ausgibt. Öffnen Sie den Seriellen Plotter der Arduino IDE, um die Werte grafisch darzustellen.

Wie kann ich das Mikrofon justieren?

Das Modul hat keinen einstellbaren Verstärkungsregler. Die Empfindlichkeit ist fest. Bei Bedarf können Sie die Lautstärke softwareseitig skalieren.

Wo erhalte ich Support bei Problemen?

Sie erreichen den Support von Joy-It per E-Mail an [e-mail], telefonisch unter [phone] (10-17 Uhr) oder über das Ticket-System auf support.joy-it.net.

BEDIENUNGSANLEITUNG COM-MIC-ADPM401 Joy-It

Sehr geehrte*r Kunde*in, vielen Dank, dass Sie sich für unser Produkt entschieden haben. Im Folgenden zeigen wir Ihnen, was bei der Inbetriebnahme und der Verwendung zu beachten ist.

Sollten Sie während der Verwendung unerwartet auf Probleme stoßen, so können Sie uns selbstverständlich gerne kontaktieren.

2. VERWENDUNG MIT DEM RASPBERRY PI

Für die Verwendung mit dem Raspberry Pi benötigen Sie einen Analog-Digital Konverter. Dafür können Sie unser Produkt COM-KY053ADC verwenden. Weitere Informationen zu diesem Produkt finden Sie hier.

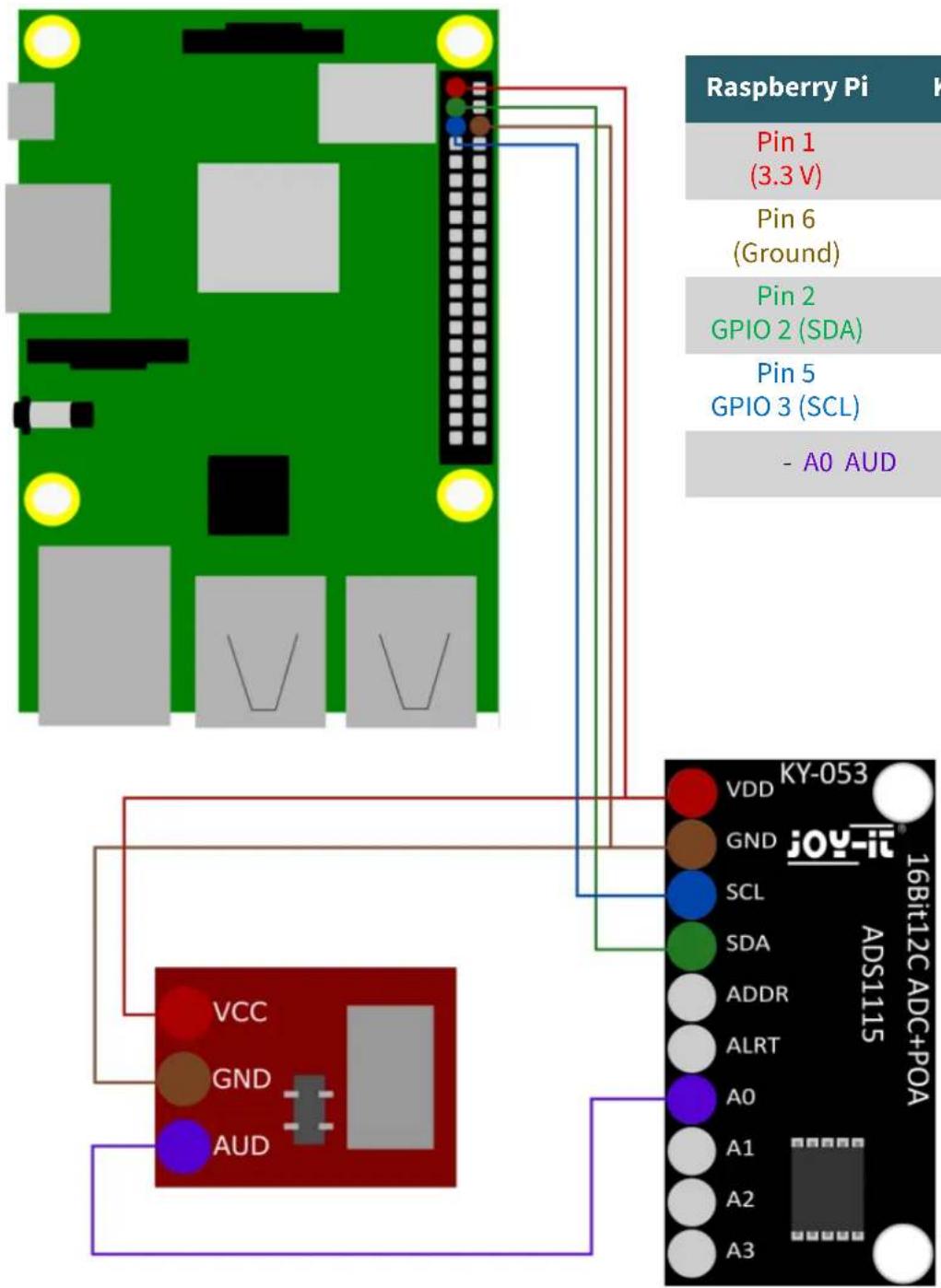

2.1 Anschluss

Raspberry Pi	KY-053	ADMP401
Pin 1(3.3 V)	VDD VCC
Pin 6(Ground)	GND GND
Pin 2GPIO 2 (SDA)	SDA -
Pin 5GPIO 3 (SCL)	SCL -
- A0 AUD

2.2 Installation

Für das folgende Codebeispiel benötigen Sie eine grafische Oberfläche in Ihrem Betriebssystem. Wir empfehlen Ihnen hierfür Raspberry Pi OS mit Desktop und empfohlener Software.

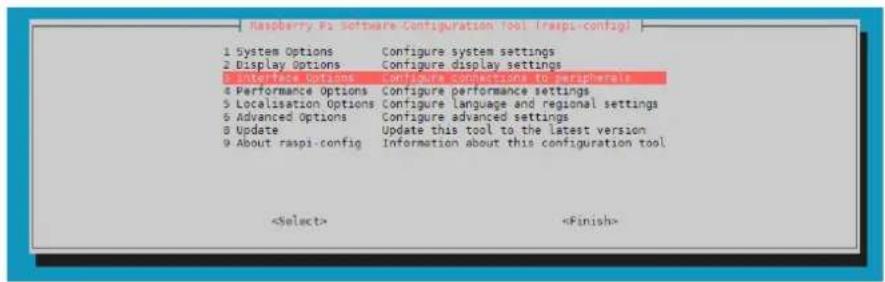

Aktivieren Sie zunächst I2C auf Ihrem Raspberry Pi. Um die Konfiguration zu öffnen, geben Sie den folgenden Befehl ein:

sudo raspi-config

Wählen Sie dort 3 Interface Options → P5 I2Caus.

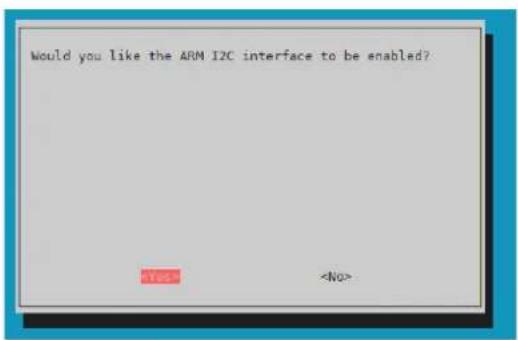

Dort bekommen Sie die Frage gestellt Would you like the ARM I2C Interface to be enabled?. Diese bestätigen Sie mit Yes.

Sie haben nun erfolgreich I2C aktiviert. Der Analog-Digital Wandler ist nun unter der I2C-Adresse 0x48 erreichbar.

Wir verwenden für unser Codebeispiel die Adafruit Python ADS1x15 Bibliothek, welche unter der MIT-Lizenz veröffentlicht wurde. Mit den folgenden Befehlen laden Sie sich diese Bibliothek herunter und installieren sie.

git clone https://github.com/adafruit/Adafruit_Python_ADS1x15.git

cd Adafruit_Python_ADS1x15/

sudo python3 setup.py install

cd ..

Installieren Sie nun mit den folgenden Befehlen die benötigte Software.

sudo pip3 install -U matplotlib

sudo pip3 install -U numpy

sudo apt-get install libatlas-base-dev

2.3 Codebeispiel

Laden Sie sich nun das Codebeispiel herunter und entpacken Sie es.

wget https://joy-it.net/files/files/Produkte/COM-MIC-ADMP401/COM-MIC-ADMP401_RaspberryPiCode.zip

unzip COM-MIC-ADMP401_RaspberryPiCode.zip

Sie können nun mit dem folgenden Befehl das Codebeispiel ausführen. Ihnen wird eine Grafik angezeigt, welche die Lautstärkeschwankungen aufzeichnet.

python3 COM-MIC-ADMP401.py

3. VERWENDUNG MIT DEM ARDUINO

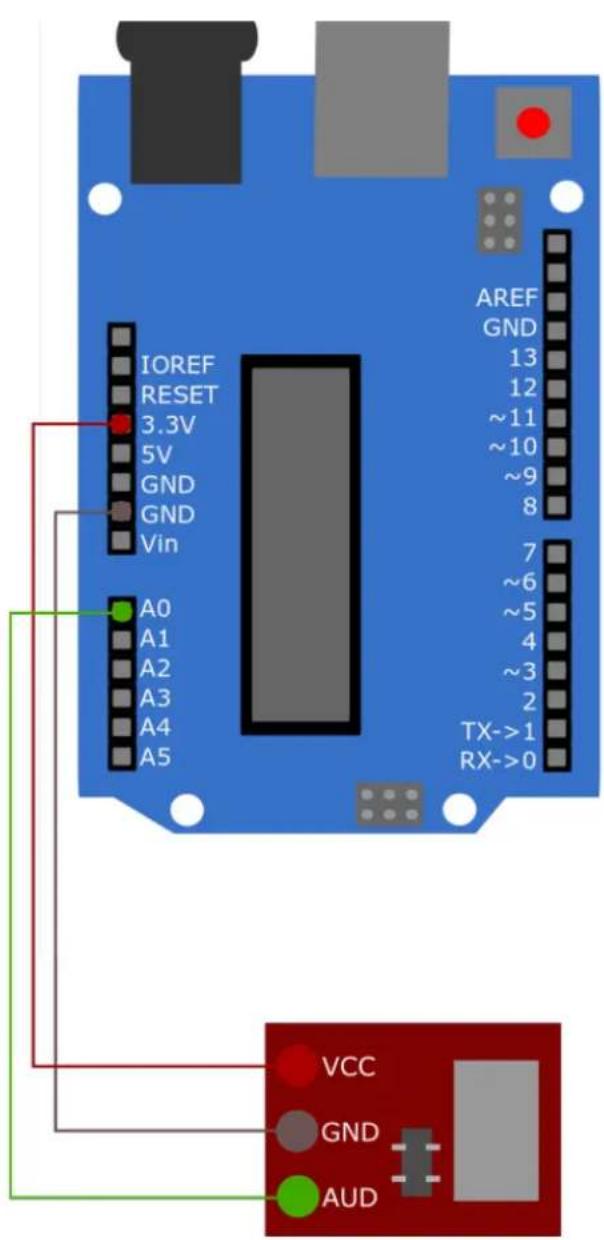

3.1 Anschluss

Arduino ADMP401

3.3 V VCC

GND GND

A0 AUD

3.2 Codebeispiel

Kopieren Sie nun den folgenden Code in Ihre Arduino IDE.

int pin = A0;
int value;

void setup() {
    // put your setup code here, to run once:
    Serial.begin(9600);
}

void loop() {
    // put your main code here, to run repeatedly:
    value = analogRead(pin);
    Serial.println(value);
}

Klicken Sie auf Hochladen, um das Programm auszuführen. Achten Sie jedoch darauf, dass unter Werkzeuge, Board und Port richtig ausgewählt sind. Klicken Sie unter Werkzeuge auf Serieller Plotter, um sich die ausgelesenen Werte des Mikrofons grafisch anzeigen zu lassen.

4. SONSTIGE INFORMATIONEN

Unsere Informations- und Rücknahmepflichten nach dem Elektrogesetz (ElektroG)

Symbol auf Elektro- und Elektronikgeräten:

Diese durchgestrichene Mülltonne bedeutet, dass Elektro- und Elektronikgeräte nicht in den Hausmüll gehören. Sie müssen die Altgeräte an einer Erfassungsstelle abgeben. Vor der Abgabe haben Sie Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, von diesem zu trennen.

Rückgabemöglichkeiten:

Als Endnutzer können Sie beim Kauf eines neuen Gerätes, Ihr Altgerät (das im Wesentlichen die gleiche Funktion wie das bei uns erworbene neue erfüllt) kostenlos zur Entsorgung abgeben. Kleingeräte bei denen keine äußere Abmessungen größer als 25 cm sind können unabhängig vom Kauf eines Neugerätes in haushaltsüblichen Mengen abgeben werden.

Möglichkeit Rückgabe an unserem Firmenstandort während der Öffnungszeiten:

SIMAC Electronics GmbH, Pascalstr. 8, D-47506 Neukirchen-Vluyn

Möglichkeit Rückgabe in Ihrer Nähe:

Wir senden Ihnen eine Paketmarke zu mit der Sie das Gerät kostenlos an uns zurücksenden können. Hierzu wenden Sie sich bitte per E-Mail an [e-mail] oder per Telefon an uns.

Informationen zur Verpackung:

Verpacken Sie Ihr Altgerät bitte transportsicher, sollten Sie kein geeignetes Verpackungsmaterial haben oder kein eigenes nutzen möchten kontaktieren Sie uns, wir lassen Ihnen dann eine geeignete Verpackung zukommen.

5. SUPPORT

Wir sind auch nach dem Kauf für Sie da. Sollten noch Fragen offen bleiben oder Probleme auftauchen stehen wir Ihnen auch per E-Mail, Telefon und Ticket-Supportsystem zur Seite.

E-Mail: [e-mail]

Ticket-System: http://support.joy-it.net

Telefon: [phone] - 66 (10 - 17 Uhr)
