ARM2502B - TV-Wandhalterung MAJESTIC - Kostenlose Bedienungsanleitung

Produkttyp	Kantilever-Halterung
Marke	MAJESTIC
Modell	ARM2502B
TV-Größenbereich	10 - 24 Zoll
Maximale Belastbarkeit	15 kg
Material	Stahl
Farbe	Schwarz
Neigungswinkel	-5° bis 20° (über TV-Platte)
Schwenkwinkel	±180° (über Arme)
Nivellierung (Rollsteuerung)	±90° horizontal
Kabelführung	Ja, integriert mit Abdeckungen
Montagearten	Holzwand und Betonwand (Zementwand)
Installationsmethode	Schiebeplattensystem
Lieferumfang	Wandplatte, Arm, TV-Platte, Schrauben (M4/M5), Dübel, Inbusschlüssel
Anzahl der Arme	2
Einstellbare Rollsteuerung	Ja, zur horizontalen Ausrichtung

Häufig gestellte Fragen - ARM2502B MAJESTIC

Welches maximale Gewicht darf mein Fernseher haben?

Die maximale Belastbarkeit beträgt 15 kg. Überschreiten Sie diese nicht, um Instabilität zu vermeiden.

Welche TV-Größen sind mit der Halterung kompatibel?

Die Halterung ist für Fernseher von 10 bis 24 Zoll ausgelegt.

Kann ich die Halterung an einer Gipskartonwand montieren?

Nein, die Halterung ist nur für Holzwände und Betonwände (Zement) geeignet. Verwenden Sie keinen Wandanker im Trockenbau.

Wie stelle ich den Neigungswinkel ein?

Der Neigungswinkel wird über die TV-Platte eingestellt. Lösen Sie die Schraube am Armkopf, positionieren Sie den Fernseher und ziehen Sie die Schraube wieder fest. Der voreingestellte Winkel beträgt -5° bis 20°.

Ist eine Kabelführung möglich?

Ja, die Halterung verfügt über eine integrierte Kabelführung. Entfernen Sie die Kabelabdeckungen, verlegen Sie die Kabel entlang der Arme und bringen Sie die Abdeckungen wieder an. Nur mit Fingerdruck verschließen, keinen Inbusschlüssel verwenden.

Welche Schrauben benötige ich für meinen Fernseher?

Im Lieferumfang sind M4- und M5-Schrauben in verschiedenen Längen (8mm und 12mm) sowie Unterlegscheiben enthalten. Wählen Sie die passenden Schrauben entsprechend der Lochgröße Ihres TVs.

Wie montiere ich die Halterung an einer Betonwand?

Bohren Sie mit einem 10,5 mm Bohrer drei 60 mm tiefe Löcher, stecken Sie die Wandanker (G) ein und befestigen Sie die Wandplatte mit den Lag Bolts (F).

Kann ich den Fernseher nach der Montage horizontal ausrichten?

Ja, nutzen Sie die Rollsteuerung. Fassen Sie die Seiten des Fernsehers und rollen Sie ihn in die gewünschte horizontale Position. Anschließend die Rollenspannung einstellen.

Wie weit kann der Fernseher gedreht werden?

Die Arme ermöglichen eine Drehung von ±180° (zweite Verbindung). Achten Sie darauf, nicht über diesen Bereich hinauszudrehen, um Schäden oder Verletzungen zu vermeiden.

Wo finde ich die vollständige Bedienungsanleitung?

Sie können die Bedienungsanleitung als PDF auf der Website notice-facile.com herunterladen oder eine Übersetzung anfordern.

BEDIENUNGSANLEITUNG ARM2502B MAJESTIC

Sie für die Auswahl unserer Produkte

MAJESTIC®

Cantilever-Halterung

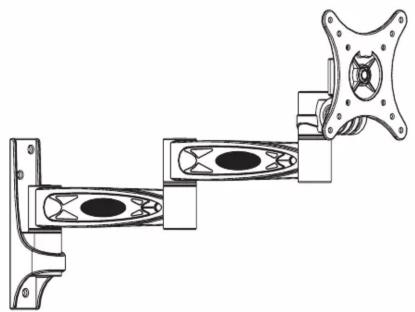

INSTALLATIONSANLEITUNG

Item No.:ARM2502Item No.:ARI

• TV-Größenbereich: 10 \~ 24 ""
• Maximale Belastbarkeit: 15kg
- Einfache Installation: Schiebeplattenbedienung
• Integriertes Kabelmanagement
- Winkel einstellbar

Wichtig: Wenn Sie die richtigen Installationsmethoden nicht verstehen, Wenden Sie sich bitte an einen Fachmann.

Teile:

Hardware-Liste:

ID	Qty	Beschreibung
A	4	M4x8mm Bolzen
B	4	M4x12mm Bolzen
C	4	M5x8mm Bolzen
D	4	M5x12mm Bolzen
E	4	M5 Waschmaschine
F	3	Lag Bolt
G	3	Wandanker
H	4	Ihr Schlüssel:Winziger DurchmesserKleiner DurchmesserMittlerer DurchmesserGroßer Durchmesser

Anpassungen anzeigen

Rollsteuerung

Funktion - Horizontale Ausrichtung der Anzeige.

Bedienung - Fassen Sie die Seiten der Anzeige und rollen Sie sie in die gewünschte Position. Stellen Sie dann die Rollenspannung ein.

Winkeleinstellung

1. Justiert mit der TV-Platte.

Wenn Sie die Wandplatte umwickeln, kann der Fernseher in Richtung von links, rechts, auf und ab eingestellt werden. Der voreingestellte Winkel beträgt - 5° bis 20°.

Einstellwinkel beträgt 20°. Verwenden Sie einen Schraubenschlüssel mit großem Durchmesser, um den Dichtheitsgrad der Schraube am Kopf des Arms einzustellen.

1. Mit den Armen eingestellt.

Wenn Sie die Arme umwickeln, kann sich der Fernseher an zwei Seiten der Wand drehen, bis er die Wand berührt. Der erste Einstellwinkel beträgt ±90° , der zweite ±180° und der dritte ±90° .

Achtung: Der Drehwinkel ist nicht zu groß. Oder es kann zu Verletzungen oder Produktschäden kommen. Verwenden Sie einen Schlüssel mit mittlerem Durchmesser, um den Dichtheitsgrad von drei Verbindungen einzustellen.

Hat Korrekturfunktion: Wenn die Wandplatte im Ungleichgewicht installiert wurde, können Sie die TV-Platte so einstellen, dass die Baugruppe abhebt. Einstellwinkel beträgt 10°.

Schritt 5. Kabelmanagement verwenden

Die Halterung umfasst eine Kabelverwaltungsfunktion, bei der Kabel entlang der Länge der Armbaugruppe geführt werden können. Um Kabel zu installieren, müssen Sie zuerst die Kabelabdeckungen entfernen und alle Teile beiseite legen.

Verlegen Sie die Kabel entlang einer Seite des inneren Arms (am nächsten die Wandplatte). Mit Kabel an Ort und Stelle, los

sichern Sie die inneren Armabdeckungen zurück. Verlegen Sie anschließend die Kabel entlang der gegenüberliegenden Seite von der äußere Arm. Achten Sie darauf, dass das Kabel dort, wo es zwischen zwei Seiten der Armbaugruppe übergeht, Spiel hat. Befestigen Sie die Kabel des OuterArm-Kabels mit den Kabeln in Position.

Hinweis: Um eine optimale Systemleistung zu erzielen, verlegen Sie das Netzkabel getrennt von den Signalkabeln.

Ziehen Sie das Display bei eingerichteten Kabeln nach innen und außen und prüfen Sie, ob sich die Armeinheit frei bewegen kann, ohne die Kabel zu dehnen oder zu beschädigen. Anschließend werden die Kabelabdeckungen gesichert.

Wichtig: KEINEN Sechskantschlüssel für die Kabelabdeckungen verwenden, sondern nur mit dem Finger drücken.

Fig 6

Schritt 1. Wählen Sie die Einbauposition an der Wand

Vergewissern Sie sich, dass die gewünschte Wandplatte installiert ist. Wichtig: Stellen Sie sicher, dass ausreichend Platz zum Verteilen des LCDs vorhanden ist, wenn Sie die Größe der Show berücksichtigen.

Schritt 2. Wandhalterung installieren

Dieses Produkt bietet zwei Installationsmöglichkeiten: Holzwand und Zementwand. Bestimmen Sie Ihren Montagetyp und gehen Sie entsprechend vor.

Installieren von Wegen der Lattenwand

Verwenden Sie einen elektronischen Detektor in liegender Position, um die Position der Latte zu erkennen, und markieren Sie dann eine Markierung. Bringen Sie die Wandhalterung in der Installationsposition flach an, indem Sie sie als Schablone verwenden und Löcher in der Leiste ausrichten. Verwenden Sie eine Aiguille von ∅ 3 mm, um drei 50 mm tiefe Löcher zu bohren. Befestigen Sie die Wandplatte mit den mitgelieferten langen Bolzen (F). Wie in 1 gezeigt.

Fig 1

Einbau von Wegen aus Zement und Betonwand

Bringen Sie die Wandhalterung in der Installationsposition flach an, wobei Sie das Loch an der Wand ausrichten. Verwenden Sie eine Aiguille mit Durchmesser von 10,5 mm, um drei 60 mm tiefe Löcher zu bohren. Stecken Sie den Wandanker (G) in die Montagelöcher. und klopfen Sie sie leicht mit einem Hammer an die Wand. Befestigen Sie die Wandplatte mit den mitgelieferten langen Bolzen (F). Wie in 2 gezeigt.

Vorsicht: Wandanker ist gerade für Zement und Betonwand geeignet. Verwenden Sie keinen Wandanker im Trockenbau, um die Halterung zu installieren.

Wir haften nicht für Personen - oder Produktschäden, die auf falsche Handhabung, falsche Montage, falsche Montage oder falschen Gebrauch dieses Produkts zurückzuführen sind.

Hinweis: Die mitgelieferte Wandhalterung ist nicht für Stahlständerwände oder Wände mit kaltem Schlackeblock geeignet. Wenn Sie sich nicht sicher sind, wie Ihre Wand aussieht, wenden Sie sich an einen qualifizierten Auftragnehmer. Wenn die von Ihnen benötigte Hardware nicht enthalten ist, wenden Sie sich bitte an Ihren lokalen Baumarkt.

Schritt 3. LCD installieren

Entsprechend der Lochgröße des LCD-Lochs können Sie die Schrauben wählen. Verwenden Sie die ausgewählten Schrauben (A-D) und Unterlegscheiben (E), um die LCD-Anzeige auf dem Panel zu installieren. Wie in 3 gezeigt.

Vorsichtig: Wenden Sie den Bolzen nicht gewaltsam an das LCD-Loch an, um Schäden an Personen und Instrumenten zu vermeiden. Verwenden Sie keine Elektronikbohrer, um die Schraube zu befestigen

Vorsicht: Dieses Produkt LCD / Plasma Wandhalterung ist nur für die Verwendung mit den angegebenen Maximalgewichten vorgesehen. Siehe Gerätehinweise. Verwenden Sie die Produkte schwerer als die angegebenen maximalen Gewichte für Instabilität, die zu Verletzungen führen kann.

Schritt 4. Hängen Sie die Anzeige auf

Heben Sie zunächst die installierte TV-Platte des LCD-Bildschirms an, sodass die Wanne am Arm an die Wanne anpasst, und passen Sie die TV-Platte in die Wandplatte ein.

Verwenden Sie dann den Schraubenschlüssel mit kleinem Durchmesser, um die Festziehschraube anzuschrauben und festzuziehen wie in 4 gezeigt.

Warnung: Bei einigen Fernsehgeräten müssen zwei Personen angehoben werden, da wir nicht für Personenschäden oder Produktschäden aufgrund falscher Handhabung verantwortlich sind.
