Produkttyp	Signalgenerator / Funktionsgenerator
Marke	Joy-It
Modell	JDS2915
Spannungsversorgung	5 V DC (über USB oder Netzteil)
Frequenzbereich	1 Hz bis 100 MHz (Messfunktion)
Ausgabeamplitude	2 mVpp bis 20 Vpp (Messfunktion)
Wellenformen	Sinus, Rechteck, Dreieck, Sägezahn, Impuls, Rauschen, Arbiträr
Kanäle	2 (CH1, CH2), unabhängig oder synchronisiert
Modulationsmodi	Sweep (CH1/CH2), Puls (CH1), Burst (CH1)
Messfunktionen	Frequenz, Periode, Impulsbreite, Tastverhältnis
Zählfunktion	Frequenzzähler bis 100 MHz
Eingangsschnittstelle	Ext. IN (BNC) für Messungen
Bedienung	Tasten, Drehknopf und Pfeiltasten
Display	LCD mit Wellenform- und Parameteranzeige
Systemeinstellungen	Sound, Helligkeit (12 Stufen), Sprache (Englisch/Chinesisch), Synchronisation, Arbiträre Wellenanzeige
Reinigung und Pflege	Gerät mit trockenem, fusselfreiem Tuch reinigen; keine Flüssigkeiten verwenden
Sicherheitshinweise	Nur für Innenräume; nicht in feuchter Umgebung betreiben; Netzteil nur mit 5 V
Entsorgung (ElektroG)	Altgeräte nicht im Hausmüll entsorgen; Rückgabe an Sammelstellen oder an Hersteller
Support	E-Mail: [e-mail], Telefon: [phone], Ticket-System: support.joy-it.net

Häufig gestellte Fragen - JDS2915 Joy-It

Wie schalte ich den JDS2915 ein und aus?

Verwenden Sie den Ein-/Ausschalter an der Vorderseite. Das Gerät benötigt eine Versorgungsspannung von 5 V DC über ein mitgeliefertes Netzteil oder USB.

Welche Wellenformen kann ich erzeugen?

Der JDS2915 bietet Sinus, Rechteck, Dreieck, Sägezahn, Impuls, Rauschen sowie beliebige (arbiträre) Wellenformen. Drücken Sie die Wellenformtaste und drehen Sie den Hauptknopf, um zu wechseln.

Wie stelle ich die Frequenz eines Ausgangssignals ein?

Drücken Sie die FREQ-Taste, um den Frequenzparameter hervorzuheben. Bewegen Sie den Cursor mit den Pfeiltasten und ändern Sie den Wert mit dem Hauptknopf. Halten Sie die FREQ-Taste gedrückt, um die Einheit (MHz, kHz, Hz) zu wechseln.

Wie kann ich die Ausgabe von CH1 und CH2 getrennt steuern?

Drücken Sie die Taste CH1 oder CH2, um den Kanal auszuwählen. Ein erneuter Druck schaltet die Ausgabe ein/aus. Halten Sie die Taste gedrückt, um den Kanal als Hauptanzeige zu setzen.

Wie verwende ich die Sweep-Funktion?

Drücken Sie die MOD-Taste und dann FUNC, um zur Sweep-Funktion zu gelangen. Stellen Sie Start- und Endfrequenz, Zeit (0,1-999,9 s), Richtung und Modus ein. Starten Sie mit der Taste OK.

Kann ich die Helligkeit des Displays anpassen?

Ja, gehen Sie zu Systemeinstellungen (Drücken der Einstelltaste). Wählen Sie Helligkeitskonfiguration und stellen Sie die Helligkeit mit dem Hauptknopf in 12 Stufen ein.

Welche Sprachen werden unterstützt?

Der JDS2915 bietet Englisch und Chinesisch als Menüsprachen. Die Spracheinstellung finden Sie im Systemmenü.

Wie messe ich die Frequenz eines externen Signals?

Schließen Sie das Signal an den Ext. IN-Eingang an. Drücken Sie die Messmodus-Taste und wählen Sie Zählfunktion. Stellen Sie Kopplung (AC/DC) und Gate-Zeit ein, dann starten Sie mit der Taste.

Was tun bei einem Problem mit dem Gerät?

Kontaktieren Sie den Support per E-Mail ([e-mail]), Telefon [phone], Mo-Fr 9:30-17:00) oder über das Ticket-System (support.joy-it.net). Überprüfen Sie auch die Bedienungsanleitung.

Wie entsorge ich das Gerät umweltgerecht?

Das Gerät fällt unter das ElektroG und darf nicht im Hausmüll entsorgt werden. Geben Sie es an einer kommunalen Sammelstelle ab oder senden Sie es kostenlos an den Hersteller (Simac GmbH, Pascalstr. 8, 47506 Neukirchen-Vluyn). Batterien vorher entfernen.

BEDIENUNGSANLEITUNG JDS2915 Joy-It

1. Einführung
2. Geräteübersicht
3. Kurzbefehlübersicht
4. Parametereinstellungen im Hauptinterface
5. Mess- und Zählfunktionen
6. Modulationsmodus
7. Systemeinstellungen
8. Sonstige Informationen
9. Support

1. EINFÜHRUNG

Sehr geehrter Kunde,

vielen Dank, dass Sie sich für unser Produkt entschieden haben. Im Folgenden haben wir aufgelistet, was bei der Inbetriebnahme zu beachten ist.

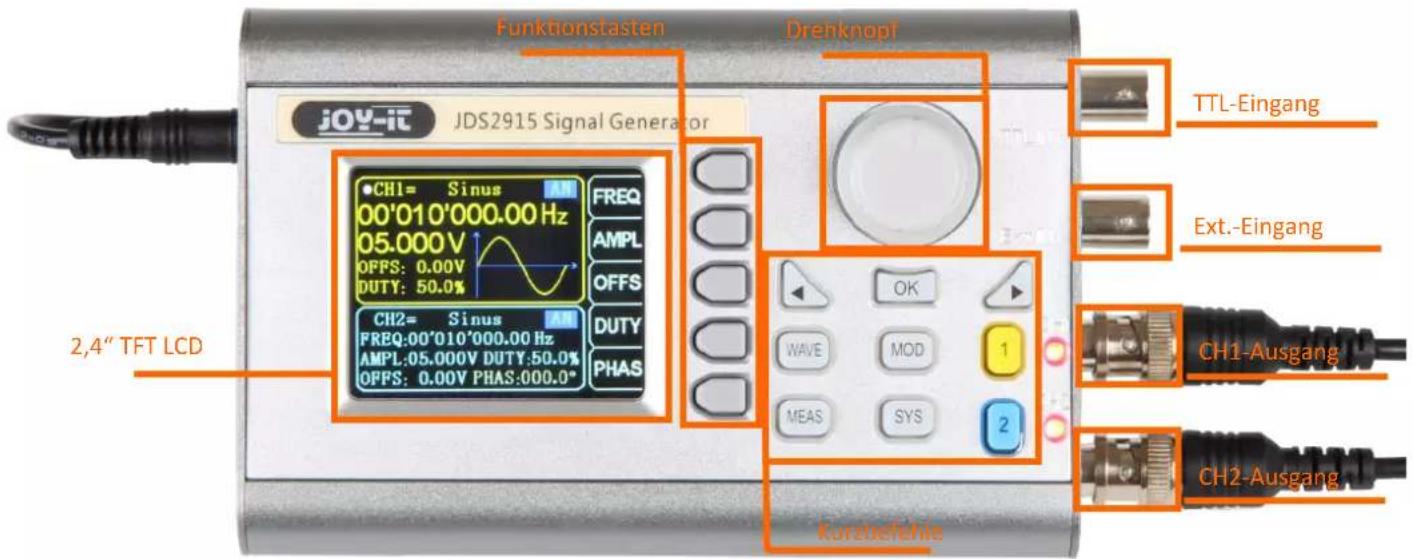

2. GERÄTEÜBERSICHT

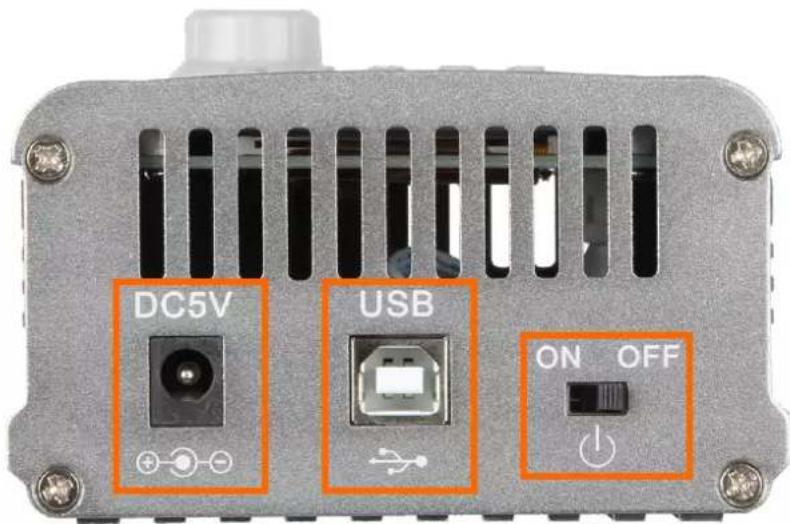

Anschluss Spannungsversorgung 5V DC
Ein-/Ausschalter

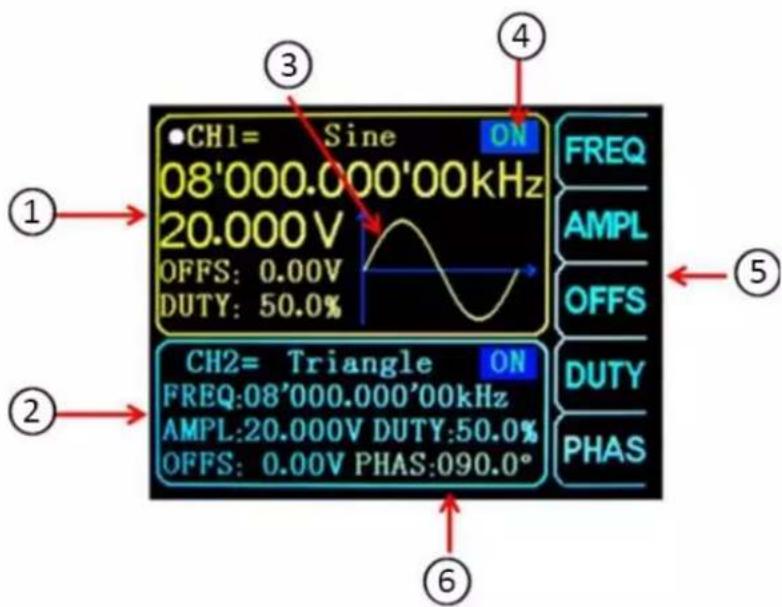

1 CH1 Parameter
2 CH2 Parameter
3 Wellenformanzeige
4 Kanalausgangsstatus
5 Menüleiste
6 Phasendifferenz zwischen CH1 und CH2

3. KURZBEFEHLÜBERSICHT

	nfiguration der Wellenform
	nfiguration des Messmodus
	ivierung des Modulationsmodus
	temeinstellungen
		Steuerung der Ausgabe von CH1 und CH2. Dient in anderen Menüs zur Steuerung und Bestätigung (Ein/Aus).
		Verschieben der Cursorposition
		Auswahl von Kanal 1. Gedrückt halten, um Kanal 1 als Hauptanzeige einzustellen.
		Auswahl von Kanal 2. Gedrückt halten, um Kanal 2 als Hauptanzeige einzustellen.

4. PARAMTEREINSTELLUNGEN IM HAUPTINTERFACE

Drücken Sie die Taste, um die gleichzeitige Ausgabe für beide Channels zu aktivieren bzw. zu deaktivieren.

Mit den Tasten und können Sie zwischen den jeweiligen Kanälen wechseln. Ein erneutes Drücken, während Sie sich im entsprechenden Kanal befinden, aktiviert bzw. deaktiviert die Ausgabe. Halten Sie die entsprechende Kanaltaste gedrückt, um den Kanal im Hauptinterface zu platzieren.

Drücken Sie die Taste, um die Wellenform zu aktivieren. Während die Wellenform aktiv ist, kann die Form mit Hilfe des Hauptknopfes schnell gewechselt werden. Die Pfeiltasten können verwendet werden, um zwischen den Wellenformen und den Voreinstellungen zu wechseln.

FREQ Verwenden Sie die Taste, um den Frequenzparameter hervorzuheben. Verwenden Sie dann die Richtungstasten, um den Cursor zu dem Wert zu bewegen, der bearbeitet werden soll. Drücken Sie dann den Hauptknopf, um den jeweiligen Wert zu bearbeiten. Halten Sie dann die Frequenz-Taste gedrückt um die Einheit (MHz, KHz, Hz, MHz) zu wechseln.

5. MESS- UND ZÄHLFUNKTIONEN

Drücken Sie und dann die Taste im Messmodus, um zwischen der Messfunktion und der Zählfunktion zu wechseln.

Es können die Eingangssignalfrequenz, Periode, positive Impulsbreite, Tastverhältnis und andere Parameter gemessen werden. Der Messfrequenzbereich liegt zwischen 1 Hz und 100 MHz. Der Messsignalamplitudenbereich liegt zwischen 2 MVpp und 20 Vpp. Die Eingangsschnittstelle ist Ext.IN.

Kopplungseinstellung: Drücken Sie die COUP Taste, um zwischen dem AC und DC Modus zu wechseln.

Gate-Zeiteinstellung: Drücken Sie die GATE Taste, um die Gate-Zeit einzustellen (0,01 - 10S). Bewegen Sie den Cursor mit den Pfeiltasten, um den zu bearbeitenden Wert auszuwählen. Verwenden Sie den Hautknopf, um den Wert einzustellen.

Messmodus: Drücken Sie die MODE Taste, um zwischen der Zählfrequenz und der Zählperiode zu wechseln.

Messparamter: Frequenz, Periode, positive Impulsbreite, negative Impulsbreite, Tastverhältnis.

Nachdem Sie alle Parameter eingestellt haben können Sie die Taste verwenden, um die Zählfunktion zu starten. Mit der Taste können Sie die Funktion anhalten.

6. MODULATIONSMODUS

MOD

FUNC

Drücken Sie die Taste, um den Modulationsmodus zu starten. Drücken Sie die Taste, um zwischen der Sweep-Funktion (Kanal CH1/CH2), der Pulsfunktion (Kanal CH1) und der Burstfunktion (Kanal CH1) zu wechseln.

Sweepfunktion: Sie können hier jede beliebige Start- und Endfrequenz des Signalgenerators einstellen. Die mögliche Zeit liegt zwischen 0,1 und 999,9s.

Drücken Sie im Sweep-Modus (Kanal CH1) die Tasten um Start- und Endfrequenz, sowie die Zeit, Richtung und den Modus einzustellen. Nachdem die jeweilige Einstellung ausgewählt wurde, können Sie die Richtungstasten und den Hauptknopf zur Einstellung verwenden.

Pulsfunktion: Mit dieser Option können Sie die Pulswellenbreite und die Pulszeit einstellen.

Drücken Sie innerhalb der Pulsfunktion (Kanal CH1) die Tasten, um die Pulsbreite, Periode, Offset und die Amplitude auszuwählen. Sobald ein Parameter hervorgehoben wurde können Sie diesen mit den Richtungstasten einstellen. Die Pulsbreite und Periode kann mittels der Taste eingestellt werden. Es kann zwischen ns und us gewechselt werden.

OK

Burstfunktion: Die Impulsfolge kann auf den Ausgang 1-108575 Perioden eingestellt werden. Der Burstmodus ist unterteilt in interne CH2-Kanal-Bursts, externe Eingangssignal-Bursts und manuelle Bursts. Die Periodenzeit des Bursts ist kleiner, als die Periodenzeit des Burstsignals.

Drücken Sie innerhalb der Burstfunktion (Kanal CH1) die Tasten, um die Pulsnummer und den Burstmodus auszuwählen. Mit den Richtungstasten können Sie die jeweiligen Parameter einstellen.

Nachdem Sie alle Einstellungen vorgenommen haben können Sie die Taste verwenden, um die entsprechende Funktion zu starten. Drücken Sie zum beenden.

7. SYSTEMEINSTELLUNGEN

Drücken Sie die Taste, um das Einstellungsmenü zu öffnen. Mit Hilfe der Tasten können Sie hier navigieren. Es können die folgenden Einstellungen vorgenommen werden: In/Out Position, Soundeinstellungen, Helligkeitskonfiguration, Spracheinstellungen, Synchronisation, Einstellung der arbiträren Wellenanzeige.

Nachdem Sie eine entsprechende Einstellung geöffnet haben, können Sie diese mit dem Hauptknopf konfigurieren. Drücken Sie nun den entsprechenden Knopf, um die Einstellungen zu speichern.

Soundeinstellungen: Die Töne können mit den Knöpfen und aktiviert bzw. deaktiviert werden.

Helligkeitskonfiguration: Hier können Sie die Helligkeit in 12 verschiedenen Stufen regeln.

Spracheinstellungen: Ihnen steht hier die englische und chinesische Sprache zur Verfügung.

Synchronisation: Der Kanal CH1 wird während der Synchronisation als Ziel verwendet. Die Parameter des CH2-Kanals ändern sich entsprechend der CH1-Paramtern. Wenn der Synchronisationspunkt markiert ist, drücken Sie die Tasten, um den zu synchronisierenden Punkt auszuwählen.

Verwenden Sie dann die Taste zum auswählen, oder die Taste, um den Vorgang abzubrechen.

Einstellung der arbiträren Wellenanzeige: Die Anzahl der Wellenformen im Hauptinterface kann durch drehen des Knopfes (1-60) schnell eingestellt werden.

8. SONSTIGE INFORMATIONEN

Unsere Informations- und Rücknahmepflichten nach dem Elektrogesetz (ElektroG)

Symbol auf Elektro- und Elektronikgeräten:

Diese durchgestrichene Mülltonne bedeutet, dass Elektro- und Elektronikgeräte nicht in den Hausmüll gehören. Sie müssen die Altgeräte an einer Erfassungsstelle abgeben.

Vor der Abgabe haben Sie Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, von diesem zu trennen.

Rückgabemöglichkeiten:

Als Endnutzer können Sie beim Kauf eines neuen Gerätes, Ihr Altgerät (das im Wesentlichen die gleiche Funktion wie das bei uns erworbene neue erfüllt) kostenlos zur Entsorgung abgeben.

Kleingeräte bei denen keine äußere Abmessungen größer als 25 cm sind können unabhängig vom Kauf eines Neugerätes in Haushaltsüblichen Mengen abgeben werden.

Möglichkeit Rückgabe an unserem Firmenstandort während der Öffnungszeiten:

Simac GmbH, Pascalstr. 8, D-47506 Neukirchen-Vluyn

Möglichkeit Rückgabe in Ihrer Nähe:

Wir senden Ihnen eine Paketmarke zu mit der Sie das Gerät kostenlos an uns zurücksenden können.

Hierzu wenden Sie sich bitte per E-Mail an [e-mail] oder per Telefon an uns.

Informationen zur Verpackung:

Verpacken Sie Ihr Altgerät bitte transportsicher, sollten Sie kein geeignetes Verpackungsmaterial haben oder kein eigenes nutzen möchten kontaktieren Sie uns, wir lassen Ihnen dann eine geeignete Verpackung zukommen.

9. SUPPORT

Wir sind auch nach dem Kauf für Sie da. Sollten noch Fragen offen bleiben oder Probleme auftauchen stehen wir Ihnen auch per E-Mail, Telefon und Ticket-Supportsystem zur Seite.

E-Mail: [e-mail]

Ticket-System: http://support.joy-it.net

Telefon: [phone] - 66 (9:30 - 17:00 Uhr)
