Produkttyp	Leistungsschalter
Marke	Hager
Modell	ACA566T
Polzahl	3
Nennstrom	63 A
Nennspannung	400 V
Abschaltvermögen	6 kA
Montage	DIN-Schiene (35 mm)
Breite (in Teilungseinheiten)	3 TE (52,5 mm)
Gewicht	0,25 kg
Auslösecharakteristik	C
Betriebstemperatur	-25 °C bis +55 °C
Schutzart	IP20
Normen	EN 60898-1
Funktionen	Überlastschutz, Kurzschlussschutz
Wartung	Keine Wartung erforderlich
Reinigung	Mit trockenem Tuch abwischen
Sicherheit	Installation nur durch Elektrofachkraft
Ersatzteile	Keine vom Benutzer austauschbaren Teile
Zulassungen	CE, VDE

Häufig gestellte Fragen - ACA566T HAGER

Wie installiere ich den Leistungsschalter ACA566T?

Den Leistungsschalter auf die DIN-Schiene aufrasten. Die Kabel gemäß den Anschlussklemmen (Anzugsdrehmoment 2-3 Nm) anschließen. Vor der Installation sicherstellen, dass die Spannung ausgeschaltet ist.

Welche Kabelquerschnitte sind für den ACA566T zulässig?

Für den Nennstrom von 63 A sind Leiterquerschnitte von 10 mm² bis 25 mm² (Kupfer) zulässig, abhängig von der Installationsart.

Was bedeutet die Auslösecharakteristik C?

Die Auslösecharakteristik C bedeutet, dass der magnetische Auslöser beim 5- bis 10-fachen Nennstrom anspricht. Geeignet für gemischte Lasten mit mäßigen Einschaltströmen.

Wie erkenne ich, dass der Schutzschalter ausgelöst hat?

Der Schalter steht in der Mittelposition (zwischen Ein und Aus). Zum Wiedereinschalten zuerst in die Aus-Stellung und dann in die Ein-Stellung bringen.

Kann ich den ACA566T für Gleichstrom verwenden?

Nein, dieser Leistungsschalter ist nur für Wechselstrom (400 V) ausgelegt. Für Gleichstromanwendungen sind spezielle Gleichstromschutzschalter erforderlich.

Welche Umgebungstemperatur ist maximal zulässig?

Die maximale Umgebungstemperatur beträgt 55 °C. Bei höheren Temperaturen kann es zu einer vorzeitigen Auslösung oder Schädigung kommen.

Welche Schutzart hat das Gerät?

Der ACA566T hat die Schutzart IP20, d. h. Schutz gegen feste Fremdkörper ab 12,5 mm Durchmesser, aber keinen Schutz gegen Wasser.

Darf ich den Schutzschalter selbst austauschen?

Ja, wenn der Ersatzschalter die gleichen technischen Daten hat (Nennstrom, Auslösecharakteristik, Abschaltvermögen). Jedoch muss die Spannungsfreiheit sichergestellt sein und die Arbeit von einer Elektrofachkraft überprüft werden.

Wie reinige ich den Leistungsschalter?

Verwenden Sie ein trockenes, fusselfreies Tuch. Keine Reinigungsmittel oder Wasser verwenden, da dies die Funktion beeinträchtigen kann.

Welche Normen erfüllt der ACA566T?

Der Leistungsschalter entspricht der EN 60898-1 und besitzt die Zulassungen CE und VDE.

BEDIENUNGSANLEITUNG ACA566T HAGER

Electrical connection

Please note the following

1- If RCBO trips OFF after installation, 2 possibilities:
- overloads/short-circuits → MCB trips,
- fault to earth → RCD trips.
2- The “main neutral” and “main earth” should be checked to ensure good connection.
3- If test button would not work, check the voltage presence on line side terminals.

Protection against dust

In case of work activities nearby, make sure that the electrical installation is protected against dust if the enclosure is not IP5x.

:hager

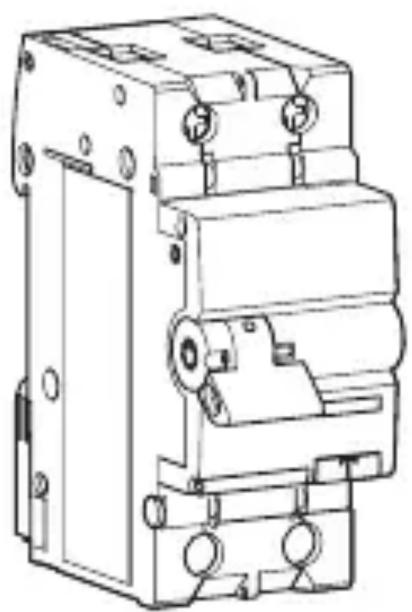

Technical line drawing of an electrical switchgear assembly (no text or symbols)

Miniature Circuit Breakers

Residual Current Devices: RCBO

2 poles → 1 phase / 1 neutral Connection capacity 6 to 40A:

1,5 to 16 mm ^2

1,5 to 25 mm ^2

OCOM 121163 - Hager 10.14 - 6A5013.e

Abstract graphic with a black arrow pointing upward and a gray curved shape below (no text or symbols)

1 ère page recto

User instructions

Tripping

If unwanted tripping occurs, unplug all appliances.

Then inturn, plug in each individual appliance until the safety Switch trips. This will determine the faulty appliance.

• If the RCBO trips OFF, the handle is OFF and indicates an overload or short-circuit.
• If the RCBO trips OFF, the yellow window indicates an earth fault.

Installed by:

Hager Electro Pty Ltd Unit 1/170 Power Street Glendenning NSW 2761 AUSTRALIA - Tel: [phone] - www.hagerelectro.com.au
