Produkttyp	FI/LS-Schalter (RCBO) mit geschaltetem Neutralleiter
Hersteller	Hager
Modell	ACC913T
Bemessungsspannung	230/240 V~, 50 Hz
Bemessungsstrom	6 A bis 32 A
Bemessungsfehlerstrom	30 mA (typisch)
Schaltvermögen	10 kA (typisch)
Bauform	1 Modul (18 mm) für DIN-Schiene
Einbaubreite	18 mm (1 TE)
Anschlussquerschnitt	1–16 mm² (Leitung), 2 x 10 mm² oder 2 x 6 mm²
Anzugsdrehmoment	2,1 Nm (Leitung), 1,9 Nm (Busbar)
Schutzart	IP20 (im Verteiler)
Betriebstemperatur	-25 °C bis +60 °C (typisch)
Prüftaste	Ja, regelmäßig testen

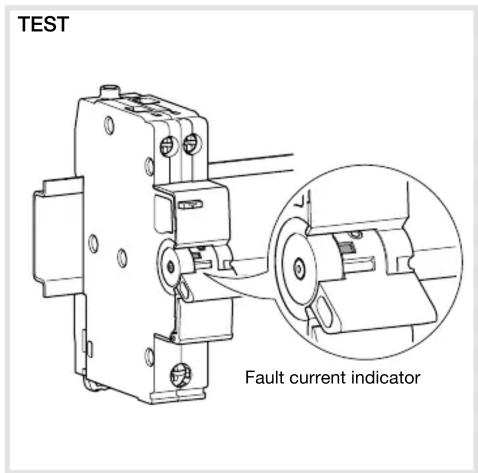

Fehlerstromanzeige	Ja, mechanische Anzeige
Isolationsprüfung	Möglich bei ausgeschaltetem Gerät
Verriegelungsvorrichtung	MZN175 (optional)
Montage	DIN-Schiene oder Invicta-Sammelschiene
Installation	Nur durch Fachpersonal gemäß lokaler Normen
Wartung	Prüftaste monatlich betätigen
Reinigung	Nicht erforderlich; Gerät staubfrei halten

Häufig gestellte Fragen - ACC913T HAGER

Was ist der ACC913T von Hager?

Welche Spannung und Frequenz benötigt der ACC913T?

Wie wird der ACC913T installiert?

Welchen Anschlussquerschnitt unterstützt der ACC913T?

Wie oft sollte der Testknopf betätigt werden?

Kann der ACC913T im ausgeschalteten Zustand isolationsgeprüft werden?

Welches Zubehör ist für den ACC913T erhältlich?

Ist der ACC913T für den Außenbereich geeignet?

Welche Fehlerstromart erkennt der ACC913T?

Wo finde ich die Bedienungsanleitung für den ACC913T?

BEDIENUNGSANLEITUNG ACC913T HAGER

Technical line drawing of a mechanical device with no visible text or symbols

AU

Residualcurrentoperated circuit-breaker RCBO with switched neutral 6 to 32A

This device is to be installed only by a professional electrician fitter according to local applicable installation standards. Do not plug in or unplug this product when it is live. Conform to TBTS installation rules.

Electrical connection

230 / 240 V\~ 50 Hz

	LINE	LOAD
(mm^2)	1 to 162 x 10	1 to 162 x 6
	12 mm	10 mm
	PZ2	PZ2
	2,1 Nm	1,9 Nm

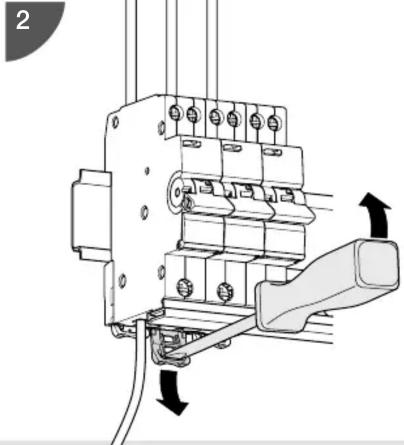

Easy dismounting with the plastic DIN rail clip

Mechanical assembly diagram showing a motor or connector with directional arrows indicating movement (no text or symbols present)

Mechanical assembly diagram showing a clamping mechanism with no visible text or symbols

Locking device for handle MZN175

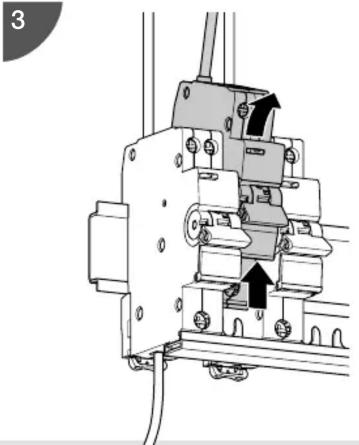

RCBO 1 module suitable for DIN rail mount & Invicta panel board

Technical line drawing of a mechanical assembly with labeled components (L1, L2, L3), no readable text or symbols present.
