Produkttyp	Leistungsschalter
Marke	Hager
Modell	CDA680T
Nennspannung	230/400 V AC
Nennstrom	6 A
Schaltvermögen	6 kA
Polzahl	2
Auslösecharakteristik	C
Frequenz	50/60 Hz
Betriebstemperatur	-25 °C bis +55 °C
Norm	IEC 60947-2
Befestigung	Hutschiene DIN
Abmessungen (B×H×T)	36 mm × 85 mm × 70 mm
Gewicht	ca. 0,2 kg
Anschluss	Schraubklemmen
Schutzart	IP20
Funktionen	Überlast- und Kurzschlussschutz
Reinigung	Mit trockenem Tuch abwischen, keine Reinigungsmittel
Sicherheit	Vor Arbeiten spannungsfrei schalten
Reparierbarkeit	Nicht reparierbar, bei Defekt ersetzen
Zusatzinformationen	Entspricht geltenden Sicherheitsnormen

Häufig gestellte Fragen - CDA680T HAGER

Wie schließe ich den CDA680T an?

Warum löst der Schutzschalter aus?

Wie teste ich die Auslösung?

Welche Kabelquerschnitte sind geeignet?

Kann ich den CDA680T im Freien installieren?

Was bedeutet die Auslösecharakteristik C?

Wie hoch ist der Nennstrom?

Gibt es einen Unterschied zum CDA680?

Ist der CDA680T für Photovoltaik geeignet?

Wo finde ich die genauen technischen Daten?

BEDIENUNGSANLEITUNG CDA680T HAGER

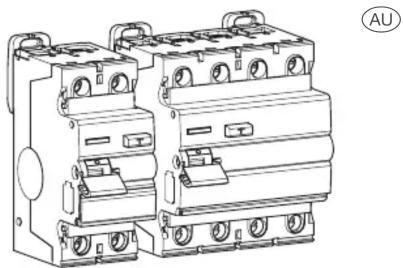

Technical line drawing of a dual electrical contactor device (no text or symbols)

Safety switch (RCCB's) 25 - 100 A

GB For the tripping times verification tests, in an electrical installation, Hager certifies that the RCDs, of the Hager brand, conforming to standards EN 61008-2-1, EN 61009-2-1, trip under a current of 5*IΔn in accordance with the times imposed in table 41.1 of standard DIN VDE 0100-410 (VDE 0100-410) 2018-10.

Safety instructions

The installation and mounting of electrical appliances must only be performed by qualified electricians, in compliance with installation standards and in accordance with the guidelines, provisions and safety and accident prevention regulations in force in the country concerned.

Please note the following

1 - The current rating per pole of the RCCB must not be exceeded by the maximum demand of the protected circuits.
2 - If RCCB trips OFF after installation, locate and repair faulty appliances (cumulative leakage from a number of appliances may exceed the RCCB tripping current, causing RCCB to trip OFF).
3 - The “main neutral” and “main earth” should be checked to ensure good connection.
4 - If RCCB trips intermittently will not reset, or test button will not work, check for low insulation resistance between neutral & earth wiring.
5 - RCCB may be fed in any position: LOAD and LINE circuits may be connected top or bottom.

Electrical connection 2 pole.

For an RCD where two or three circuits are to be protected, the Hager neutral link KM03A may be connected to the outgoing N terminal for the convenient splitting of the neutrals.

Electrical connection for P+N or for three phase only.

Three phase & neutral use or Three phase use

Single phase use Two circuits

One circuit

Position contact indication.

Earth leakage fault indication.

Single phase connection.

Three phase connection.

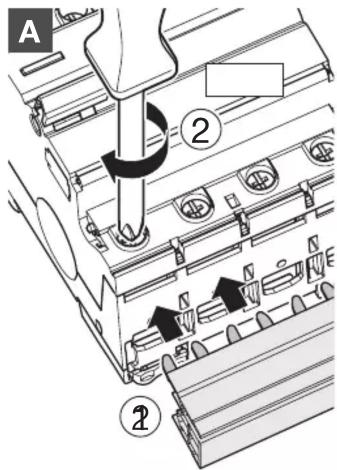

A

B

C

Auxiliary possibilities.
MZ201 MZ202 MZ203 MZ204 MZ205 MZ206

Locking device for handle MZN175.

Protection against dust

In case of work activities nearby, make sure that the electrical installation is protected against dust if the enclosure is not IP5x.
