Produkttyp	Leistungsschalter
Marke	Hager
Modell	HCA160Z
Bemessungsstrom	160 A
Polzahl	1- bis 4-polig (1P-2P, 3P-4P)
Betriebsspannung	220/240 V AC und 380/415 V AC
Kurzschlussausschaltvermögen (Icu/Ics) bei 220/240 V AC	HDA: 25 kA / 25 kA; HHA: 35 kA / 25 kA; HNA: 85 kA / 40 kA
Bemessungsstoßstromfestigkeit (Icm)	2,8 kA
Kurzzeitstromfestigkeit (Icw)	2 kA für 1 s
Prüftaste	Ja (zum Auslösen drücken)
Schaltstellungsanzeige	Rot = EIN, Weiß = ausgelöst, Grün = AUS (Reset)
Anschlussquerschnitt	Min. 35 mm², max. 70 mm²
Anschlussdrehmoment (Hauptklemmen)	10 Nm
Schraubendrehmoment (PH2)	1 Nm

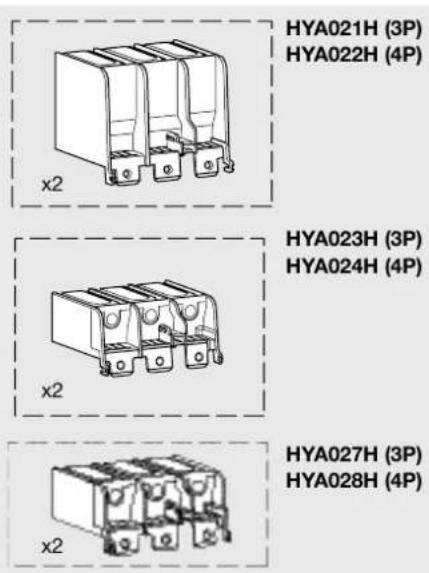

Zubehör (optional)	HYA021H (3P), HYA022H (4P), HYA023H (3P), HYA024H (4P), HYA027H (3P), HYA028H (4P)
Schutzart	IP20 (typisch)
Einbauhinweis	Einbau zwischen MCCB 160 A und RCD 125 A verboten
Reinigung	Mit trockenem Tuch, keine aggressiven Reinigungsmittel

Häufig gestellte Fragen - HCA160Z HAGER

Wie schließe ich den Hager HCA160Z Leistungsschalter an?

Schließen Sie die Leiter mit einem Querschnitt von 35 bis 70 mm² an die entsprechenden Klemmen an. Ziehen Sie die Schrauben mit einem Drehmoment von 10 Nm fest. Beachten Sie die korrekte Polzahl (1P-2P oder 3P-4P).

Welche Kabelquerschnitte sind für den HCA160Z zulässig?

Es sind Kabelquerschnitte von mindestens 35 mm² bis maximal 70 mm² zulässig.

Was bedeuten die Farben des Schalthebels?

Rot = EIN, Weiß = ausgelöst (nach einem Fehler), Grün = AUS (Reset-Position).

Wie führe ich einen Funktionstest durch?

Drücken Sie die Prüftaste (Position ④), um den Auslösemechanismus zu testen. Der Hebel sollte auf weiß (ausgelöst) springen.

Kann der HCA160Z als Hauptschalter verwendet werden?

Ja, der HCA160Z ist ein Leistungsschalter und kann als Hauptschalter eingesetzt werden, sofern die Nennspannung und der Strom passen.

Welches Zubehör ist für den HCA160Z erhältlich?

Es sind verschiedene Zubehörteile wie HYA021H (3P), HYA022H (4P), HYA023H (3P), HYA024H (4P), HYA027H (3P) und HYA028H (4P) erhältlich.

Was ist der Unterschied zwischen den Ausführungen HDA, HHA und HNA?

Die Unterschiede liegen im Kurzschlussausschaltvermögen. HDA hat Icu 25 kA, HHA 35 kA und HNA 85 kA (jeweils bei 220/240 V AC).

Ist der Einbau des HCA160Z zwischen einem Motorschutzschalter (MCCB) und einem Fehlerstromschutzschalter (RCD) erlaubt?

Nein, der Einbau zwischen MCCB 160 A und RCD 125 A ist strikt verboten.

Welche Drehmomente sind für die Anschlussklemmen einzuhalten?

Für die Hauptanschlüsse gilt ein Drehmoment von 10 Nm, für die PH2-Schrauben ein Drehmoment von 1 Nm.

Wie erhalte ich die Bedienungsanleitung für den HCA160Z?

Sie können die Bedienungsanleitung kostenlos im PDF-Format von unserer Website herunterladen.

BEDIENUNGSANLEITUNG HCA160Z HAGER

	220/240 V AC	380/415 V AC
HDA Icu	25 kA	18 kA
Ics	25 kA	18 kA
HHA Icu	35 kA	25 kA
Ics	25 kA	20 kA
HNA Icu	85 kA	40 kA
Ics	40 kA	20 kA
HCA Icm		2,8 kA
Icw		2 kA - 1s

3P-4P

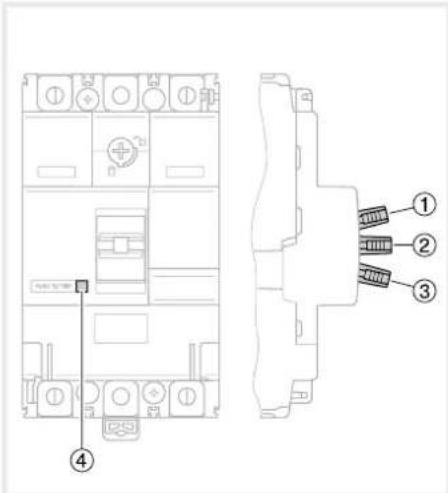

Position des Schalthebels :

① rot = EIN, ② weiss = ausgelöst.

③ grün = AUS (Reset).

Prüftaste, zum Auslösen drücken ④

Montage zwischen MCCB 160 A und RCD 125 A ist strikt verboten.

Anschlussverlängerung gespreizt
