BEDIENUNGSANLEITUNG TBC-240PF Tanaka

Tanaka Illustratest Paeds Manusa Ma

Model Number:

TBC-240PF,S

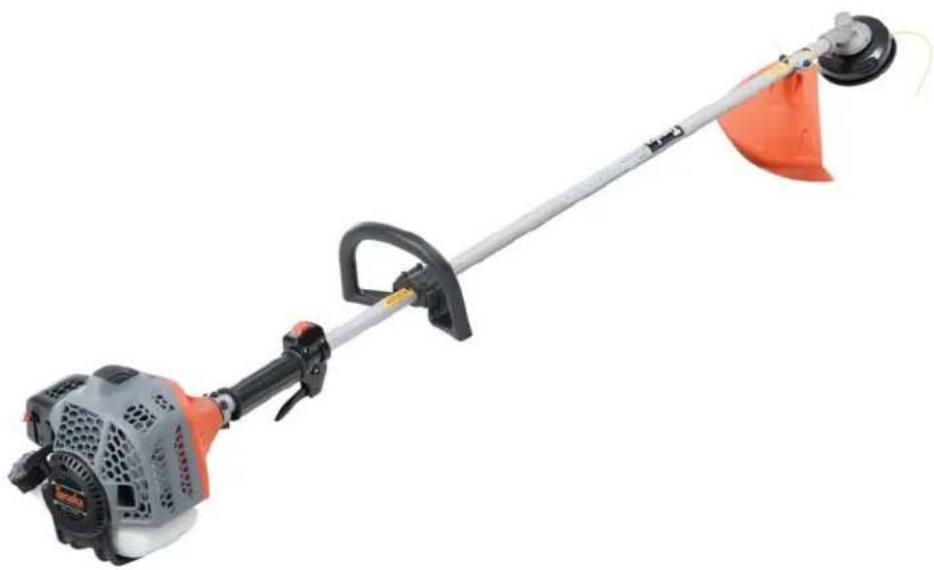

GRASS TRIMMER

Date 9/16/09

Tanaka TBC-240PF - Tanaka Illustratest Paeds Manusa Ma - 1

natural_image Exterior view of a manual metal tool with orange and gray components (no text or symbols visible)

THIS CATALOG Easy Searchable PDF File FREE Acrobat READER Adobe Acrobat Reader 40

Supplier To The Outdoor Power Equipment Industry

ENGINE • FIGURE 1

Exploded view diagram of a washing machine with numbered parts for identification

ENGINE • FIGURE 1

ITEM PART NUMBER DESCRIPTION Qty COMMENTS

1 99073045124 TAPPING SCREW 4.5X121Does not include engine cover
2 6684583 PLUG CAP ASS'Y1
3 01802233200 SPARK PLUG1
4 6684587 CYLINDER GASKET1
5 6684585 CYLINDER SET1Includes gasket #4
6 99051060553 HEX HOLE BOLT 6X552
7 99201060011 WASHER 62
8 6684640 MUFFLER1Includes #9
9 6684650 MUFFLER SPECIAL GASKET1
10 6685046 SPARK ARRESTOR1
11 6685047 TAIL PIPE1
12 99436040081 SCREW 4X8/WS2
13 6684635 ENGINE COVER1
14 6684641 HEAT SHIELD1
15 99461050184 HEX. HOLE BOLT 5X18/S4
16 6684844 HEAT SHIELD B COMP.1
17 6685053 CORD1
18 6685054 EARTH CORD1
19 25006500200 INSULATOR TUBE, 50L1
20 6684596 HIGHT TENSION CORD1
21 56020517200 RUBBER CAP1
23 6684601 IGNITION COIL ASS'Y1Includes #20 and #21
24 99464040184 HEX. HOLE BOLT 4X18WS2
25 1820186A201 WASHER2
26 99461040124 HEX. HOLE BOLT 4X12S4
27 6684594 INTAKE COVER2
28 6684593 COVER PACKING2
29 04101601200 PISTON RING2Includes rings & circlips #29-30
30 03901620200 PISTON PIN CIRCLIP2
31 6684589 PISTON SET1
32 0370704520 PISTON PIN1
33 6684592 CRANKSHAFT1
34 99461050184 HEX. HOLE BOLT 5X18/S4
35 6684609 CRANK CASE GASKET1
36 99966122206 OIL SEAL TB 122272Variable - use as needed for side clearance
37 99961600115 BALL BEARING 6001 C32
38 33000200230 GEAR SHAFT SHIM 0.20VVariable - use as needed for side clearance
38 33000200240 GEAR SHAFT SHIM 0.30V
39 6684606 CRANK CASE ASS'Y1Includes bearings, seals & gasket #35-38
40 6684845 PARTITION PLATE1

FLYWHEEL, CLUTCH, FAN CASE • FIGURE 2

Exploded view diagram of a mechanical assembly with numbered parts for identification

ITEM PART NUMBER DESCRIPTION Qty COMMENTS
51 99461050204 HEX.HOLE BOLT 5X20/S 2
52 99461050124 HEX.HOLE BOLT 5X12S 1
53 6684666 ANTI-VIBERUBBER A 1
54 6684670 PIPE HOLDER A 1
55 6684671 PIPE HOLDER B 1
56 6684665 ANTI-VIBERUBBER B 1
57 6685055 DECAL1
58 99072045164 4.5X16 TAPPING SCREW 1
59 99464050184 HEX.HOLE BOLT 5X18/WS3
60 6684669 FANCASEORANGE1
61 6684663 CLUTCH DRUM1
62 3570075T200STEP BOLT2
63 99205080030 BENTWASHER 82
64 3480630A20CLUTCH PLATE A 0.52
65 3420630B200CLUTCH SPRING1
66 29001620800CLUTCH SHOE2
67 35902103200CLUTCH WASHER B2
68 99101080011HEX. NUT 81
69 99201080011WASHER 81
70 6684610FLYWHEEL1
71 99350012002STOP RING, C-12, OUTER1

STARTER (TBC-240PF) • FIGURE 3

This starter is for the TBC-240PF. See the next page for the TBC-240PFS starter

This starter is for the TBC- 240PF. See the next page for the TBC-240PFS starter 81 82 83 84 85 86 87 88 89 90 91

ITEM PART NUMBER DESCRIPTION Qty COMMENTS
81 7980304520 STARTER PULLEY ASS'Y 1
82 8890304520 SET SCREW 1
83 7770304520 SWING ARM 1
84 7710304520 PULLEY STAY 1
85 7740304520 STARTER ROPE REEL1
86 7790304520 RECOIL SPRING1
87 7830304520 ROPE 3.0X8001
88 7720304580 STARTER BODY ASS'Y1
89 99463040154 BOLT,HEX,4x15PS4
90 7850304520 STARTER HANDLE1
91 7620304590 STARTER ASSEMBLY1Includes 82-88, 90 and 92, not 81 or 89
92 3153334020 SPECIAL NUT1

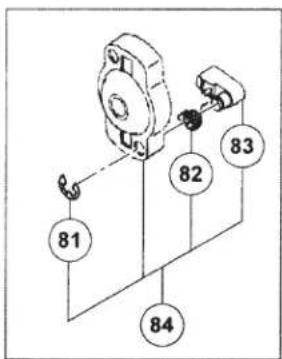

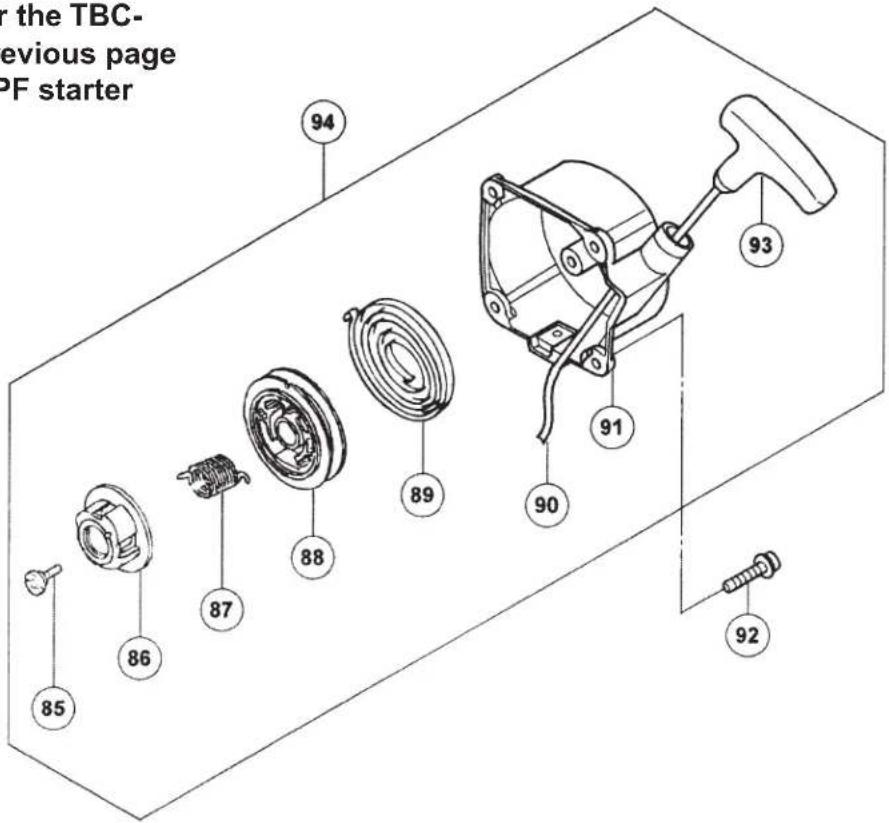

STARTER (TBC-240PFS) • FIGURE 3

This starter is for the TBC-240PFS. See the previous page for the TBC-240PF starter

81 82 83 84

the TBC- previous page PF starter 94 93 89 91 90 88 87 86 85 92

ITEM PART NUMBER DESCRIPTION Qty COMMENTS
81 99355050000 STOP RING E-5 282 79006097200 STARTER PAWL SPRING 283 7880651H20 STARTER PAWL 284 7980651H90 STARTER PULLEY ASS'Y 1 Includes #81-8385 8890304520 SET SCREW 186 7590651H20 CAM PLATE 1
87 7580651H20 SPRING 188 7740720R20 STARTER ROPE REEL 189 78006097200 RECOIL SPRING 190 7830720F20 ROPE 3.0X800 191 7720735080 RECOIL STARTER BODY COMP. 192 99463040154 BOLT,HEX,4X15,PS93 7850304520 STARTER HANDLE 194 7620735090 STARTER BODY ASS'Y 1 Includes #85-91,93 (screws not included)11

THROTTLE, HANDLE & SHAFT • FIGURE 4

Technical diagram of a mechanical assembly with numbered parts and detailed exploded view of components

THROTTLE, HANDLE & SHAFT • FIGURE 4

ITEM PART NUMBER DESCRIPTION Qty COMMENTS

141 6685039 HANDLE,FRONT 1
142 6684701 SHAFT,DRIVE 1
143 9193782020 DECAL 1
144 6685018 BRACKET,HANDLE 1
145 6685057 BOLT,HEX,5x35W4
146 99101050011 NUT,HEX,54
147 6684703 BUSHING5
148 6684702 PIPE,DRIVE SHAFT1
149 6685012 PROTECTION TUBE1
150 6685025 WIRE,THROTTLE1
151 6685036 THROTTLE LEVER ASSY,24mm1
152 6695816 THROTTLE LEVER1
153 6695817 SWITCH,$STOP1
154 6695818 SPRING,RETURN1
155 6695819 PLATE1
156 6695820 PLATE,SWITCH1
157 6695821 WIRE ASSY1
158 6695823 TUBE,INSULATOR1
159 99011050251 SCREW,5X252
160 99011050301 SCREW,5X302
161 6685035 SHAFT GRIP1
162 9233738F20 DECAL 1
163 9233728620 DECAL 1
164 92337400200 DECAL 1
165 6684705 HANGER1
166 6684704 HANGER COLLAR1
167 6684706 HANGER BRACKET1
168 99461050254 BOLT,HEX,5x25S1

GEAR CASE • FIGURE 5

Exploded view diagram of a mechanical assembly with numbered parts and exploded views

GEAR CASE • FIGURE 5

ITEM PART NUMBER DESCRIPTION Qty COMMENTS

181 6685062 GEAR CASE ASSY 1 Includes 185-195, 204-206182 6684742 CUTTER HOLDER 1183 99351028002 STOP RING, C-28, INNER 1184 99961600104 BALL BEARING,6001DD 1185 6685063 GEAR SHAFT 1186 6684752 GEAR / P NION SET 1187 99961608000 BALL BEARING,608 1188 6684737 BOLT,6x8 1
189 99464050304 BOLT,HEX,5x30/WS 1190 99461050124 BOLT,HEX,5x12S 1191 6684736 GEAR CASE,24mm 1192 99961609000 BALL BEARING,609 1193 99961609002 BALL BEARING,609Z 1194 99354009002 STOP RING 9 1195 99351024002 STOP RING, C-24, INNER 1196 99053060203 SCREW,HEX,6X20 2
197 99210060062 WASHER 6 2198 4423741720 SAFETY GUARD BRACKET 2199 4413782090 SAFETY GUARD 1200 7973782020 BLADE 1201 99414040121 SCREW,4x12S 2202 99101040011 NUT,HEX 4 2203 99201040011 WASHER 4 2

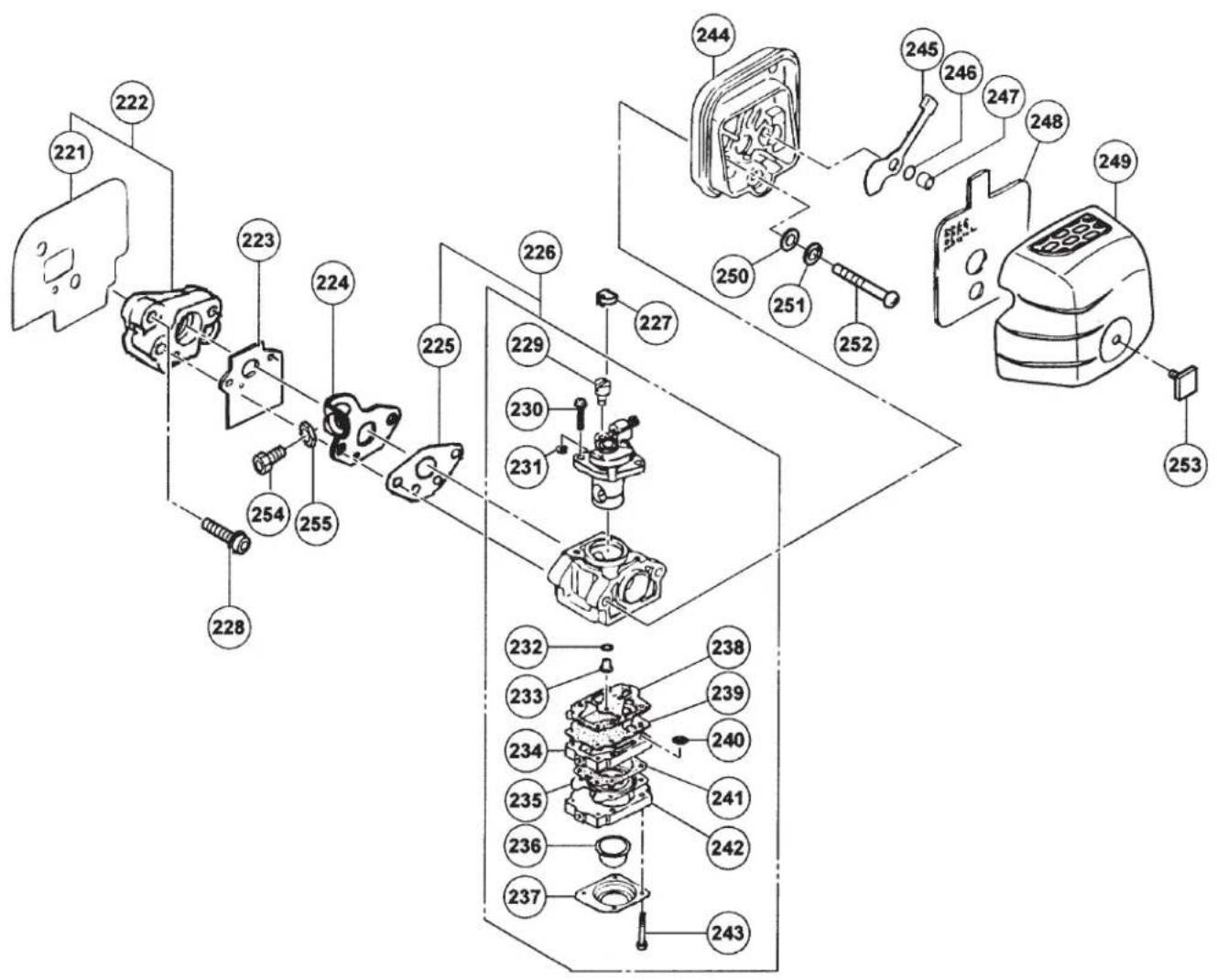

CARBURETOR & AIR FILTER / COVER • FIGURE 6

Exploded view diagram of a mechanical assembly with numbered parts and component labels

CARBURETOR & AIR FILTER / COVER • FIGURE 6

ITEM PART NUMBER DESCRIPTION Qty COMMENTS

221 6684613 INSULATOR GASKET 1
222 6684840 INSULATOR SET 1 Includes gasket #221
223 4020656A200 CARBURETOR GASKET 1
224 8780662020THROTTLE WIRE FIXING PLATE1
225 4020602K21CARBURETOR GASKET 1
226 6684624 CARBURETOR SET1 Includes gasket #225 (not #227)
227 5600712020SWIVEL CAP1
228 99464050255HEX HOLE BOLT 5X25WS2
229 53925120200SWIVEL1
230 54825140200THROTTLE SET SCREW2
231 48925100200STOP RING1
232 55025100200O-RING1
233 6684694 MAIN JET 331
234 6684686 PUMP BODY COMP1 Includes #240
235 ~ ~ ~METERING DIAPHRAGM1~ Contained in Carb Kit #650.25140.900
236 44725108200PRIMING BODY1 (Not available individually)
237 4762515120DIAPHRAGM COVER1
238 ~ ~ ~PUMP DIAPHRAGM1
239 ~ ~ ~PUMP GASKET1
240 57825007200INLET SCREEN1
241 ~ ~ ~DIAPHRAGM GASKET1
242 4422515180PRIMING PUMP COMP.1
243 5482515120SET SCREW4
244 4230007081CLEANER BODY COMP.1
245 5280714320CHOKE VALVE1
246 99204080030WAVE WASHER 81
247 6573252A20COLLAR 81
248 4210007020AIRCLEANER ELEMENT1
249 6684653 CLEANER COVER1
250 99201050011WASHER 52
251 99210050012S.WASHER 52
252 99011050602SCREW 5X602
253 4500006A81COVER FIXING BOLT 1
254 61425137200CABLE ADJUSTER1
255 99101060013M6 LOCK NUT1

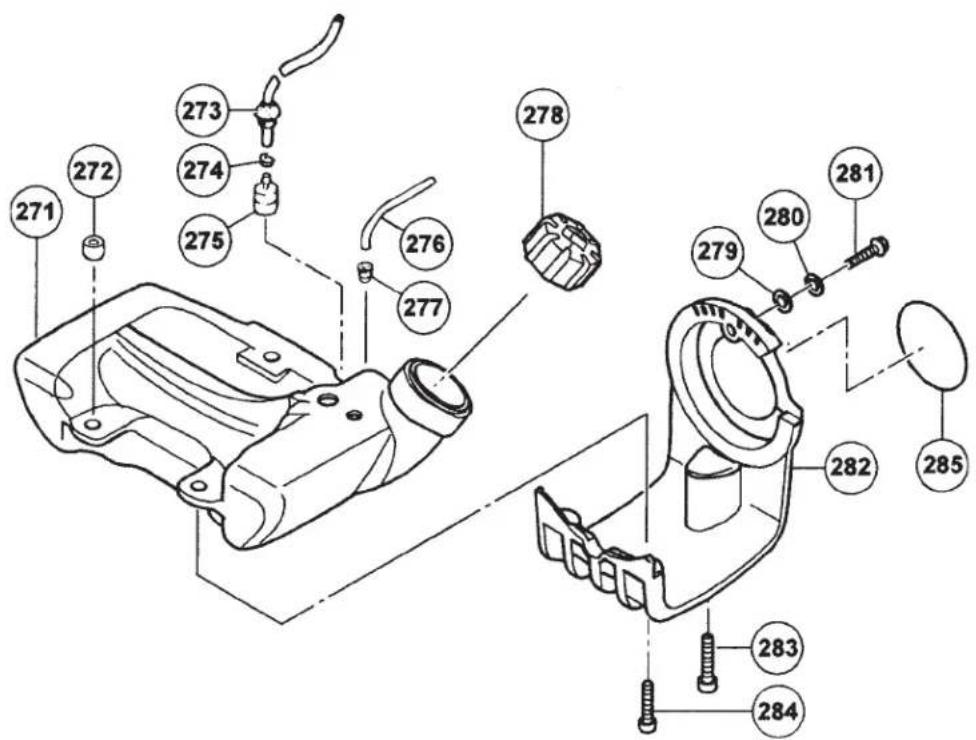

FUEL TANK • FIGURE 7

Technical diagram of a mechanical assembly with numbered parts for identification

ITEM PART NUMBER DESCRIPTION Qty COMMENTS
271 6685043 TANK 1
272 6590430020 COLLAR C 3
273 2230162V900 FUEL PIPE ASS'Y 1
274 68000731201 CLIP. 6.3 DIA.1
275 6750404280 FUEL FILTER1
276 70003005350 FUEL PIPE 3X5X3501Cut to fit
277 53432710200 GROMMET,RETURN PIPE1
278 6685071 GAS CAP1
279 6684632 WASHER 41
280 99210040062 S. WASHER 41
281 6684631 HEX HOLE BOLT 4X451
282 6684630 STAND1
283 99464050255 HEXHOLE BOLT 5X25WS1
284 99463050204 HEXHOLE BOLT 5X20PS2
285 TBADECAL1

HEAD & TOOLS (TBC-240PF) • FIGURE 8

301 302 303 304 305 306 307 308 309

501

506

ITEM PART NUMBER DESCRIPTION Qty COMMENTS

301 7873383020 REEL 1
302 7883383020 EYELET 2
303 7893383020 BODY CAP 1
304 3563383B20 ADAPTER,10x1.25 LHF 1
305 7863383020 BODY CAP 1
306 3153383020 NUT1
307 7933383020 SPRING 1
308 746451 HEAD,SEMI-AUTO,5in1
309 99201120011 WASHER,121

ITEM PART NUMBER DESCRIPTION Qty COMMENTS

501 829290052HCOMBI BOX WRENCH 13X191
506 81320000200HEX. WRENCH 41

HEAD (TBC-240PFS) • FIGURE 8

No Brainer Cutting Head

Order #32307

Tanaka TBC-240PF - Tanaka Illustratest Paeds Manusa Ma - 15

natural_image Simple illustration of a dark circular object with a central knob and a red button, connected by a straight line (no text or symbols)

Optional Cutting Heads

Semi-Auto (Tap)

Head Order #746852

Tanaka TBC-240PF - Optional Cutting Heads - 1

natural_image Black cylindrical device with a circular top and attached cable, no visible text or symbols

Automatic Feed

Head Order #746751

Tanaka TBC-240PF - Optional Cutting Heads - 2

natural_image Circular mechanical component with central hub and flanges, no visible text or symbols
