Produkttyp	Smart Zone Controller für Hausautomation
Marke	Krone
Modell	GMV-CE-50-24-E
Kompatibilität	Multi VRF Systeme und 1:1 Kanalgeräte
Maximale Anzahl Innengeräte	16
Maximale Anzahl Systeme	3
Spannungsversorgung	230 V / 1 Ph / 50 Hz
Kommunikationsleitung	2-adrig, abgeschirmtes Twisted-Pair (empfohlen)
Temperaturbereich	16 °C bis 30 °C
Lüftergeschwindigkeiten	Auto, Turbo, Niedrig, Mittel, Hoch
Betriebsarten	Kühlen, Trocknen, Lüften, Heizen
Timer	Wochen-Timer, 24h Timer
Anzeige	LCD-Display mit Betriebsstatus, Raumtemperatur, Uhrzeit
Funktionen	Einzel- und Zentralregelung, Funktionssperren, Kindersicherung
Schnittstellen	CN2, CN3, CN4, CN5 (Kommunikation), CN1 (Stromversorgung)
Reinigung	Gehäuse mit trockenem Tuch reinigen, keine aggressiven Reinigungsmittel
Sicherheit	Installation nur durch Fachpersonal, vor Feuchtigkeit schützen, Kabelabstand zu Stromleitungen mind. 20 cm
Reparierbarkeit	Störcodes im Handbuch, Ersatzteile über Krone oder Gree

Häufig gestellte Fragen - GMV-CE-50-24-E Krone

Wie installiere ich den Smart Zone Controller?

Die Installation darf nur durch Fachpersonal erfolgen. Schalten Sie die Stromversorgung aus, ziehen Sie die Kommunikationsleitung in die Wandöffnung, befestigen Sie die Basisplatte und schließen Sie das Bedienfeld an. Verwenden Sie abgeschirmte Twisted-Pair-Kabel bei elektromagnetischen Störungen.

Wie schließe ich die Kommunikationsleitungen an?

Für Multi VRF-Systeme verbinden Sie die Kommunikationsplatine des Controllers mit einem Innengerät über ein 2-adriges Kabel (COM1, COM2 oder COM3). Für 1:1-Kanalgeräte verwenden Sie COM4. Die Busverbindung kann an beliebiger Stelle eingeschliffen werden.

Wie stelle ich die Uhr ein?

Halten Sie die Timer/Time-Taste fünf Sekunden gedrückt, bis die Anzeige blinkt. Drücken Sie die Taste des Wochentags, dann mit ▲/▼ die Stunden einstellen. Drücken Sie erneut Timer/Time für die Minuten. Nach 5 Sekunden ohne Eingabe oder durch Drücken von Timer/Time werden die Einstellungen gespeichert.

Wie programmiere ich den Wochen-Timer?

Drücken Sie Timer/Time, um in die Timer-Ebene zu gelangen. Wählen Sie den Wochentag (Taste 1-15), bestätigen Sie mit Timer/Time. Stellen Sie mit ▲/▼ die Schaltzeiten ein und bestätigen Sie mit Confirm/Cancel. Die minimale Betriebszeit beträgt 30 Minuten.

Was bedeuten die Fehlercodes?

Fehlercodes werden im Display angezeigt. Häufige Codes: E1 Hochdruckstörung, E2 Frostschutz, E3 Niederdruck, E6 Kommunikationsfehler. Die vollständige Liste finden Sie im Handbuch.

Wie schalte ich zwischen Celsius und Fahrenheit um?

Schalten Sie das Gerät aus und halten Sie die Tasten Mode und ▼ gleichzeitig für ca. 5 Sekunden gedrückt. Die Umschaltung wird im Display angezeigt.

Wie aktiviere ich die Kindersicherung?

Halten Sie die Tasten ▲ und ▼ gleichzeitig für ca. 5 Sekunden gedrückt, bis CHILD LOCK im Display erscheint. Zum Deaktivieren wiederholen Sie den Vorgang.

Wie stelle ich die Lüftergeschwindigkeit ein?

Drücken Sie die Fan-Taste, um zwischen Auto, Niedrig, Mittel, Hoch und Turbo umzuschalten. Die Einstellung wird nach 2,5 Sekunden übertragen.

Kann ich mehrere Innengeräte gleichzeitig steuern?

Ja, drücken Sie die Central-Taste, um in die Zentralregelung zu wechseln. Alle Einstellungen (Ein/Aus, Betriebsart, Temperatur, Lüfter) werden an alle verbundenen Innengeräte gesendet. Nach 30 Sekunden kehrt der Controller zur Einzelregelung zurück.

Wie setze ich den Smart Zone Controller zurück?

Es gibt keine werkseitige Rücksetzfunktion im Handbuch. Sie können die Einstellungen durch Löschen der Timer- oder Sperrfunktionen zurücksetzen. Trennen Sie das Gerät für einen vollständigen Reset für einige Minuten vom Stromnetz.

BEDIENUNGSANLEITUNG GMV-CE-50-24-E Krone

Installations- und Bedienungsanleitung

Kommunikationsleitungen 4

Inbetriebnahme 5

Regelungseinstellungen - Anzeigen im LCD-Display 5

Regelungseinstellungen - Einzelregelung 6

Regelungseinstellungen - Zentralregelung 6

Regelungseinstellungen - On/Off 7

Regelungseinstellungen - Betriebsart 7

Regelungseinstellungen - Ventilator 7

Regelungseinstellungen - Uhr 8

Regelungseinstellungen - Timer 9

Regelungseinstellungen - Wochen-Timer 10

Regelungseinstellungen - Funktionssperren 13

Regelungseinstellungen - Kindersicherung 20

Regelungseinstellungen - Celsius «» Fahrenheit 20

Störcodeanzeige 20

Störcodes von Multi VRF Inneneinheiten 21

Störcodes von Kanalgeräten 22

Abmessungen 23

Schnittstellen 23

S7 Kodierschalter und Adressencode 24

DIP-Schalter 26

■ Die Funktionen müssen den Anforderungen der Nutzer entsprechend ausgewählt werden, bevor Sie diese Fernbedienung einsetzen. Die Installation darf nur durch Fachpersonal erfolgen.

■ Die elektrische Spannungsversorgung ist auf die Anforderungen des Gerätes anzupassen.

Achten Sie darauf, die Fernbedienung keiner mechanischen Belastung, extremen Feuchtigkeit oder direkter Sonneneinstrahlung auszusetzen.

■ An Orten, wo elektromagnetische Störungen auftreten können, müssen abgeschirmte Twisted-Pair-Leitungen verwendet werden.

■ Um Fehlfunktionen zu vermeiden stellen Sie sicher, dass alle Anschlüsse korrekt ausgeführt sind.

■ Vermeiden Sie, die Fernbedienung mit nassen Händen zu bedienen.

Einführung

Der Smart Zone Controller ist für Multi VRF Systeme sowie für 1:1 Kanalgerät-Systeme entwickelt worden. Es ist möglich, maximal 3 Systeme mit einem Smart Zone Controller zu regeln. Die maximale Anzahl der Innengeräte darf 16 nicht überschreiten. Standardmäßig ist ein Multi VRF Außengerät mit einer Kommunikationsplatine ausgestattet. Damit können bis zu 16 Multi VRF Innengeräte in ein System eingebunden und mit dem Smart Zone Controller geregelt werden.

Mit dem Smart Zone Controller ist es möglich, alle Betriebsparameter der Innengeräte abzufragen und zu regeln.

a) Individuelle Regelung jedes einzelnen Innengerätes
b) Zentrale Regelung der Betriebsparameter aller in das System eingebundener Geräte
c) Funktionssperre aller oder ausgewählter Innengeräte mit der Einzel- oder Zentralregelung
d) Start/Stopp-Regelung aller oder ausgewählter Innengeräte mit der Einzel- oder Zentralregelung
e) Einstellung und Display-Anzeige von Wochentag, Stunde und Minute

Funktionen

■Funktionsanzeigen im Display

① Betriebsart-Anzeige (KÜHLEN, TROCKNEN, LÜFTEN, HEIZEN)
② Anzeige Lüftergeschwindigkeiten (AUTO, TURBO, NIEDRIG, MITTEL, HOCH)
③ Anzeige Störung, Kindersicherung
④ Anzeige Nummer des Innengerätes
⑤ Anzeige Raumtemperatur
⑥ Anzeige Zentralregelung
⑦ Systemuhr
⑧ Anzeige Sperrfunktion
⑨ Wochen-Timer
⑩ Anzeige Einstellung Raumtemperatur

Funktionen

■Funktionen der Wahltasten

① Betriebsart wählen (KÜHLEN, TROCKNEN, LÜFTEN, HEIZEN)
② Lüftergeschwindigkeiten einstellen (AUTO, NIEDRIG, MITTEL, HOCH)
③ Ein- und Ausschalten des Innengerätes
1. Temperatur einstellen im Bereich von min. 16°C bis max. 30°C. Einstellungen im Status Einzel-/Zentralregelung.
2. Betriebszeit einstellen (max. 24 h bis min. 0 h) im Status Timer-Einstellungen.
3. Betriebsdauer einstellen: max. 23 Stunden, min. 0 Stunden / max. 59 Minuten, min. 0 Minuten.
⑥ Umschalten von Gerät 1 zu Gerät 9. Im Status Timer-/Zeiteinstellung wird „Monday (Montag)“ angezeigt.
⑦ Umschalten von Gerät 2 zu Gerät 10. Im Status Timer-/Zeiteinstellung wird „Tuesday (Dienstag)“ angezeigt.
⑧ Umschalten von Gerät 3 zu Gerät 11. Im Status Timer-/Zeiteinstellung wird „Wednesday (Mittwoch)“ angezeigt.
⑨ Umschalten von Gerät 4 zu Gerät 12. Im Status Timer-/Zeiteinstellung wird „Thursday (Donnerstag)“ angezeigt.
⑩ Umschalten von Gerät 5 zu Gerät 13. Im Status Timer-/Zeiteinstellung wird „Friday (Freitag)“ angezeigt.
Umschalten von Gerät 6 zu Gerät 14. Im Status Timer-/Zeiteinstellung wird „Saturday (Samstag)“ angezeigt.
⑫ Umschalten von Gerät 7 zu Gerät 15. Im Status Timer-/Zeiteinstellung wird „Sunday (Sonntag)“ angezeigt.
⑬ Umschalten von Gerät 8 zu Gerät 16.
14 Ein Innengerät auswählen und Betriebszeiten einstellen, Einstellungen ein-/ausschalten. Systemuhr einstellen.
⑮ Umschalten von Einzel- zur Zentralregelung.
⑯ Alle oder ausgewählte Einstellungen deaktivieren (SHIELD = sperren).
⑰ Start/Stopp aller Innengeräte.

■Schema der Regelung

Installation

■Kommunikationsleitungen

Multi VRF-System:

1. Für die Verbindung des Smart Zone Controllers mit einem Innengerät wird ein 2-adriges Kommunikationskabel benötigt.
2. Das Kommunikationskabel verbindet die Kommunikationsplatine des Reglers mit der Platine eines Innengerätes des Multi VRF-Systems (COM1, COM2 oder COM3).
3. Die Busverbindung kann an beliebiger Stelle des Systems eingeschliffen werden.

Beispiele:

Kanalgerät 1:1-System:

1. Für die Verbindung des Smart Zone Controllers mit einem Kanalgerät wird ein 2-adriges Kommunikationskabel benötigt.
2. Das Kommunikationskabel verbindet die Kommunikationsplatine des Reglers mit der Platine eines Kanalgerätes des 1:1-Systems (COM4).

■Spannungsversorgung: 230 V/1Ph/50Hz

■ Installation

▲ Achtung:

Bitte beachten Sie, bei Verbindungen von Leitungen, Fehlfunktionen der Geräte durch elektromagnetische Störungen zu vermeiden.

1. Verlegen Sie die Signalleitungen oder Verdrahtungen (Kommunikationskabel) der Fernbedienung mindestens 20 cm von stromführenden Kabeln oder Anschlusskabeln, um eine gestörte Kommunikation zu vermeiden.
2. Verwenden Sie abgeschirmte Twisted-Pair-Kabel als Signalleitung oder Verdrahtung, sobald das Gerät an Orten installiert wird, wo elektromagnetische Störungen zu erwarten sind.

Montage:

1. Unterbinden Sie bei der Installation jegliche Stromversorgung.
2. Ziehen Sie die Kommunikationsleitung in die Wandöffnung und führen sie dann durch die Öffnung an der Rückseite der Basisplatte.
3. Befestigen Sie die Basisplatte mit den beigefügten Schrauben auf der Inputzdose.
4. Ziehen Sie die Kommunikationsleitung durch das Loch in den Schlitz der Fernbedienung und schließen das Bedienfeld an.

① Wand
② Inputzdose
③ Basisplatte
④ Schrauben
⑤ Bedienfeld-Abdeckung

Inbetriebnahme

■ Inbetriebnahme

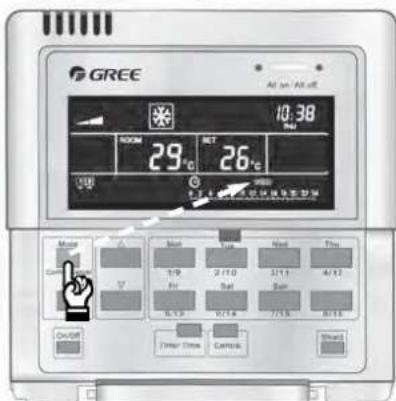

Um die Inbetriebnahme durchzuführen drücken Sie für ca. 5 Sekunden gleichzeitig die Tasten „Mode“ und „Thu“. Die im System vorhanden Geräte werden im Display angezeigt.

Halten Sie die Tasten „Mode“ und „Thu“ gleichzeitig für ca. 5 Sekunden gedrückt.

■Anzeigen des Betriebsstatus und des Regelbetriebs

Der Betriebstatus der Innengeräte kann generell im LCD-Display abgelesen werden. Angezeigt wird der Code des Innengerätes mit dem Betriebsstatus, der Temperatureinstellung usw.. Drücken Sie eine der Tasten von 1 bis 16, um das gewünschte Innengerät aufzurufen. Ist ein Gerät offline, also nicht erreichbar, wird „no“ angezeigt. Das Gerät führt in diesem Fall auch keine Funktion aus.

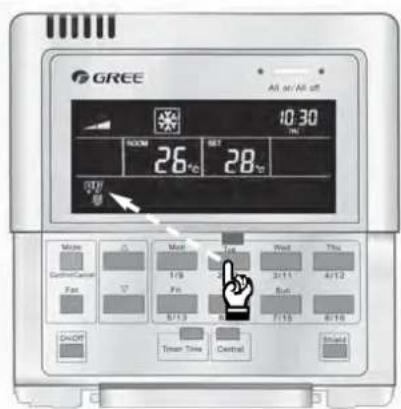

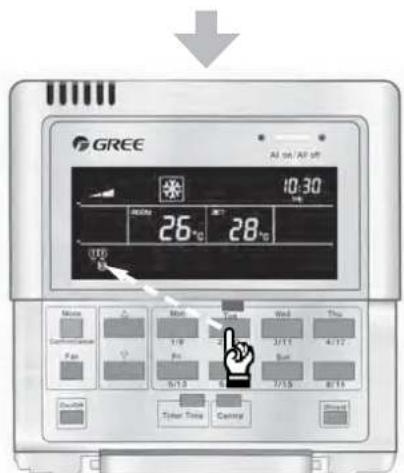

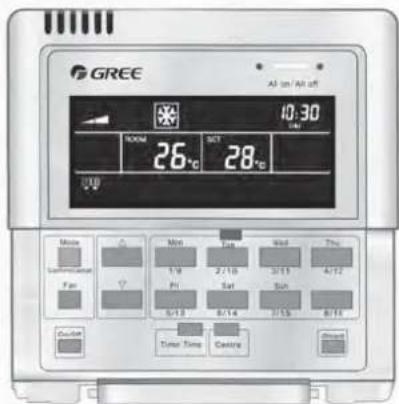

Der Standard-Status der Inneneinheit „2/10“ drücken, um Innengerät 2 zu wählen.

„2/10“ wiederholt drücken, um Innengerät 10 zu wählen.

Regelungseinstellungen

■Einzelregelung

Rufen Sie ein Innengerät auf und wählen die gewünschte Einstellung, inklusive On/Off, Betriebsart, Lüfter, ▼/▲, usw.. Ohne weitere Eingaben werden die Steuerbefehle nach 2,5 Sekunden übertragen. Nach weiteren 14 Sekunden (30 Sekunden beim Kanalgerät) werden die Einstellungen im Display angezeigt.

Drücken Sie die Code-Taste, um die entsprechende Inneneinheit aufzurufen.

Drücken Sie z.B. ▼/▲, um die gewünschte Temperatur einzustellen.

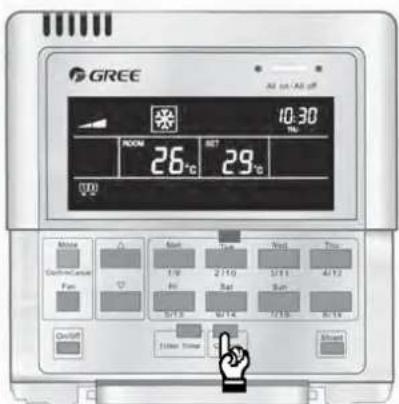

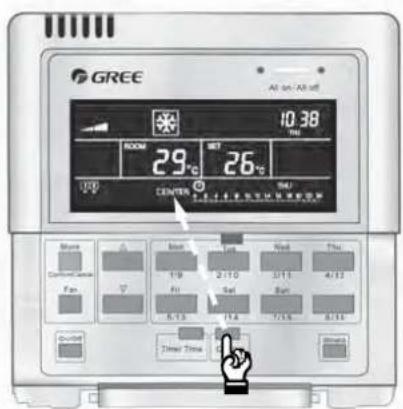

■Zentrale Regelung

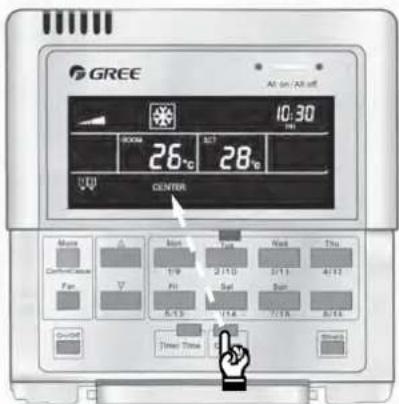

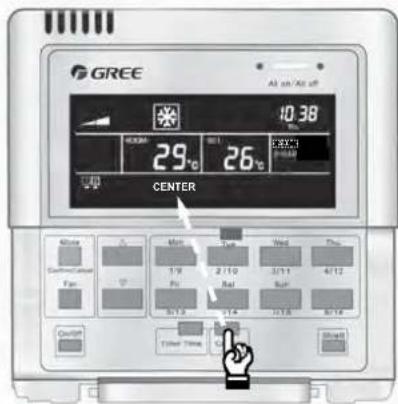

Drücken Sie die Taste „Central“, um die zentrale Einstellungsebene aufzurufen. Im Display wird „CENTER“ angezeigt. Wählen Sie die gewünschte Einstellung inklusive On/Off, Betriebsart, Lüfter, ▼/▲, usw.. Ohne weitere Eingaben werden die Steuerbefehle nach 2,5 Sekunden an alle verbundenen Innengeräte übertragen. 30 Sekunden nachdem die Steuerbefehle übertragen wurden, erlischt die Anzeige „CENTER“ im Display. Der Regler wechselt automatisch in die Einstellungsebene „Einzelregelung“.

Der Standard-Status der Inneneinheit Drücken Sie „Central“, um in die zentrale

Einstellungsebene zu gelangen.

Drücken Sie ▼/▲um die gewünschte Temperatur einzustellen.

Nach 30 Sekunden ist die Einstellung automatisch bestätigt oder durch erneutes Drücken der Taste „Central“.

Regelungseinstellungen

On/Off

Das Gerät wird durch Drücken der Taste „on/off“ ein- bzw. ausgeschaltet, sobald es in die Einzel- oder Zentralregelung eingebunden ist. Der Steuerbefehl wird übertragen, wenn nach 2,5 Sekunden keine weitere Eingabe erfolgt.

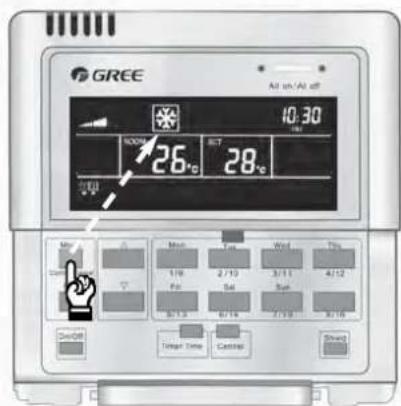

■ Betriebsart

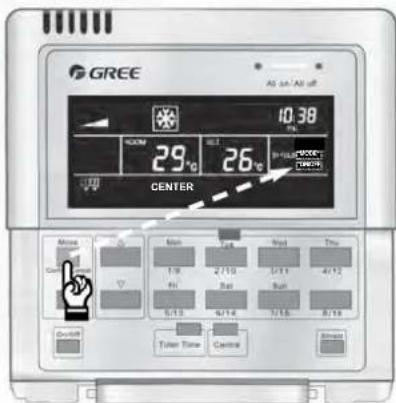

Sobald das Gerät in die Einzel- oder Zentralregelung eingebunden ist, kann die Betriebsart eingestellt werden. Drücken Sie die Mode-Taste, um die gewünschte Einstellung vorzunehmen.

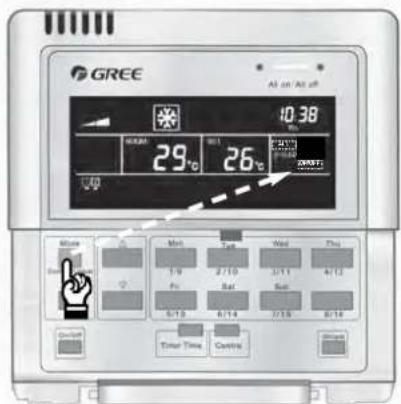

Drücken Sie „Mode“, um die Betriebsart zu wählen.

Drücken Sie ▼/▲um die gewünschte Temperatur einzustellen.

■ △ / ▼

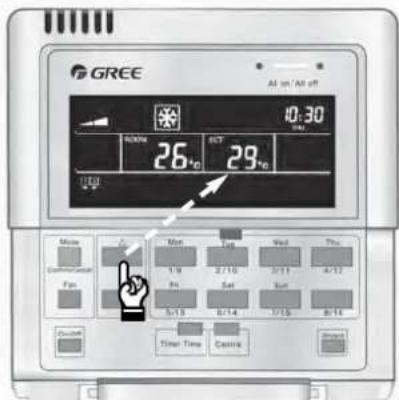

Sobald das Gerät in die Einzel- oder Zentralregelung eingebunden ist, können abgesehen von Timing und Zeiteinstellung, weitere Einstellungen vorgenommen werden:

Drücken Sie „▲“ um die Temperatur zu erhöhen, drücken Sie „▼“ um die Temperatur zu senken.

Die Temperatur wird erhöht oder gesenkt um 1°C in 300 Millisekunden, sobald „▲“ oder „▼“ gedrückt wird.

Temperaturbereich: 16°C bis 30°C

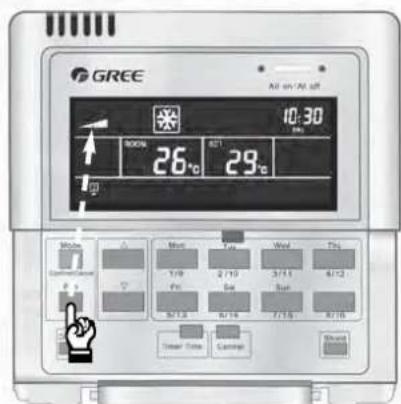

■Ventilator

Sobald das Gerät in die Einzel- oder Zentralregelung eingebunden ist, kann die Lüftergeschwindigkeit eingestellt werden. Drücken Sie die Fan-Taste, um die gewünschte Einstellung vorzunehmen.

Drücken Sie „Fan“, um die Lüftergeschwindigkeit einzustellen.

Regelungseinstellungen

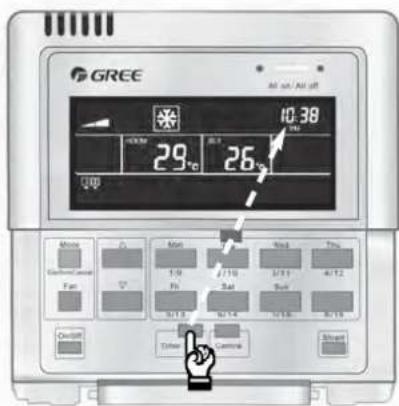

■Zeit einstellen

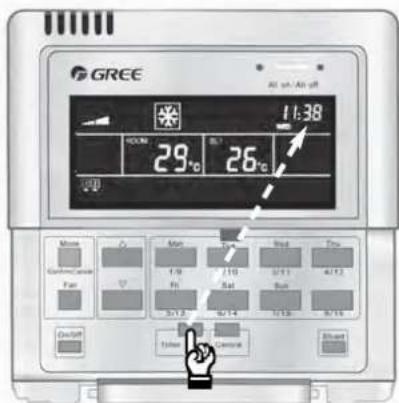

Um die Uhr einzustellen halten Sie die „Timer/Time“-Taste für fünf Sekunden gedrückt bis die Display-Anzeige blinkt. Danach drücken Sie die Taste des Wochentages. Mit den Tasten „▲“ oder „▼“ können nun die Stunden eingestellt werden. Drücken Sie erneut die „Timer/Time“-Taste, bis die Minuten-Anzeige blinkt. Mit den Tasten „▲“ oder „▼“ werden die Minuten eingestellt. Nach 5 Sekunden ohne weitere Eingabe oder durch Drücken der „Timer/Time“-Taste sind die Einstellungen gespeichert.

Halten Sie die „Timer/Time“-Taste für 5 Sekunden gedrückt.

Drücken Sie die Taste des Wochentages um in die Einstellungsebene zu gelangen.

Drücken Sie die „Timer/Time“-Taste um die Einstellungsebene „Minuten“ zu erreichen.

Drücken Sie ▼/▲ um die Stunden einzugeben.

Drücken Sie ▼/▲ um die Minuten einzugeben.

Drücken Sie „Timer/Time“, um zu beenden.

Regelungseinstellungen

Timer

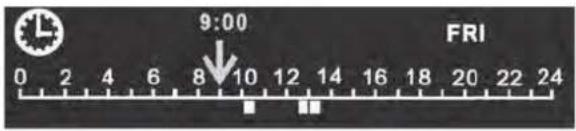

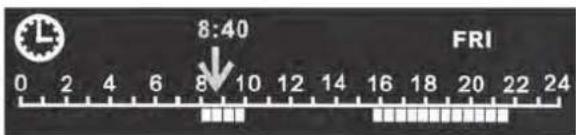

Der Timer, insbesondere Wochen-Timer, behandelt einen Wochenzeitraum wie einen kreisförmigen Zeitablauf. Er ermöglicht es, Ein- und Ausschaltzeiten für einen Tag, mehrere Tage oder den ganzen Zeitablauf einer Woche, zu programmieren. (Die minimale Betriebszeit nach Einschaltung des Gerätes beträgt 30 Minuten). Mit Beginn der folgenden Woche beginnt das eingestellte Programm erneut.

a. Ist der Wochen-Timer eingestellt, wird das Gerät automatisch nach den Vorgaben ein- oder ausgeschaltet. Beispiel: Vorausgesetzt, die aktuelle Zeit ist Freitag, 9.00 Uhr. Das Gerät schaltet um 10.00 Uhr ein und um 10.30 Uhr wieder aus. Das Gerät schaltet um 12.30 Uhr erneut ein und beendet den Betrieb um 13.30 Uhr.

b. Die Einstellungen des Wochen-Timers werden von der manuellen Ein-/Aus-Steuerung außer Kraft gesetzt. Beispiel: Vorausgesetzt, die aktuelle Zeit ist Freitag, 8.40 Uhr. Das Gerät schaltete nach Vorgabe um 8.00 Uhr ein und soll um 10.00 Uhr ausschalten. Jetzt wird das Gerät manuell ausgeschaltet und nach Einstellung des Wochen-Timers schaltet es um 15.00 Uhr erneut ein und beendet den Betrieb um 21.30 Uhr.

Einstellungen des Wochen-Timers im Modus Einzel-Regelung

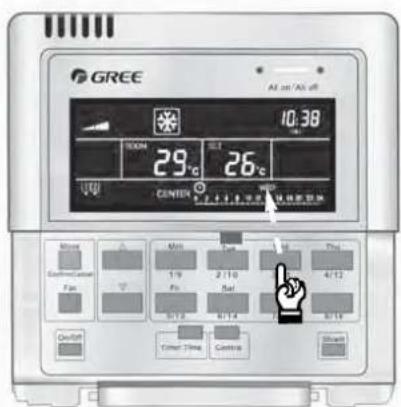

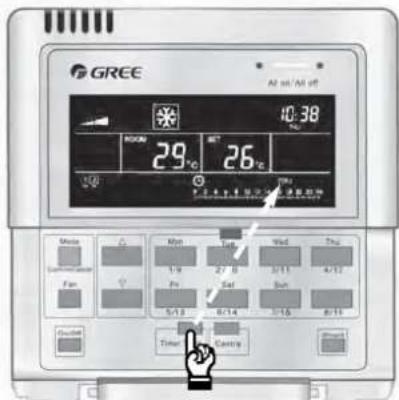

Um in die Einstellungsebene des Wochen-Timers zu gelangen drücken Sie einmal „Timer/Time“. Die Wochentage MON, TUE, WED, THU, FRI, SAT oder SUN werden angezeigt. Wählen Sie den gewünschten Wochentag aus (Taste 1 bis 15). Drücken Sie „Timer/Time“ um den Tag zu bestätigen. Die Schaltzeit-Skala wird angezeigt. Mit den Tasten „▲“ oder „▼“ werden die Schaltzeiten eingestellt. Mit „Confirm/Cancel“ bestätigen Sie Ihre Eingaben.

Im Modus Einzel-Regelung drücken Sie „Timer/Time“ um die Einstellungsebene zu erreichen.

Drücken Sie die Taste des Wochentags

Drücken Sie ▼/▲um die gewünschten Betriebszeiten einzustellen.

Drücken Sie erneut „Timer/Time“ um die Einstellungen vorzunehmen.

Regelungseinstellungen

Drücken Sie „Confirm/Cancel“, um die Eingabe zu bestätigen bzw. abzubrechen.

30 Sekunden nach der Eingabe ist die Einstellung automatisch aktiv, durch betätigen der Taste „Timer/Time“ sofort.

Löschen der Einstellungen des Wochen-Timers im Modus Einzel-Regelung

Um in die Einstellungsebene des Wochen-Timers zu gelangen drücken Sie einmal „Timer/Time“. Die Wochentage MON, TUE, WED, THU, FRI, SAT oder SUN werden angezeigt. Wählen Sie den gewünschten Wochentag aus (Taste 1 bis 15). Wählen Sie den gewünschten Wochentag und drücken Sie „Confirm/Cancel“, um die Einstellungen für diesen Tag zu löschen. Mit „Confirm/Cancel“ bestätigen Sie Ihre Eingaben.

Drücken Sie „Timer/Time“, um die Einstellungsseite des Timers zu erreichen.

Drücken Sie die Taste des Wochentages um zu den Einstellungen für diesen Tag zu gelangen.

Drücken Sie erneut „Timer/Time“, um die Einstellungsebene zu verlassen.

Drücken Sie „Confirm/Cancel“, um die Eingabe für diesen Tag zu löschen.

Regelungseinstellungen

■Einstellen des Wochen-Timers im Zentralregelungsmodus

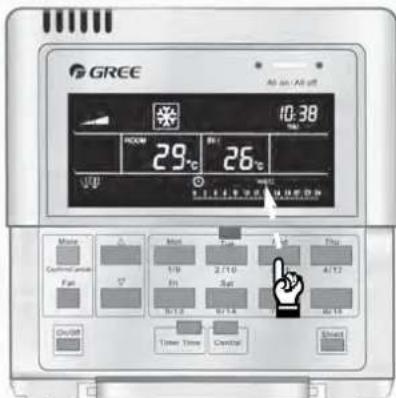

Um in die Einstellungsebene des Wochen-Timers zu gelangen drücken Sie einmal „Timer/Time“. Die Wochentage MON, TUE, WED, THU, FRI, SAT oder SUN werden angezeigt. Wählen Sie den gewünschten Wochentag aus (Taste 1 bis 15). Drücken Sie „Timer/Time“ um den Tag zu bestätigen. Die Schaltzeit-Skala wird angezeigt. Mit den Tasten „▲“ oder „▼“ werden die Schaltzeiten eingestellt. Mit „Confirm/Cancel“ bestätigen Sie Ihre Eingaben.

Drücken Sie im Einzelregelungs-Modus „Timer/Time“, um in die Einstellungsebene zu gelangen.

Drücken Sie „Central“, um in die zentrale Einstellungsebene zu gelangen.

Drücken Sie „Timer/Time“, um den Zeitraum für diesen Tag einzustellen.

Drücken Sie die Taste des Wochentages.

Drücken Sie ▼/▲ um den gewünschten Zeitraum einzustellen.

Drücken Sie „Confirm/Cancel“ um die Eingabe zu bestätigen oder zu löschen.

Regelungseinstellungen

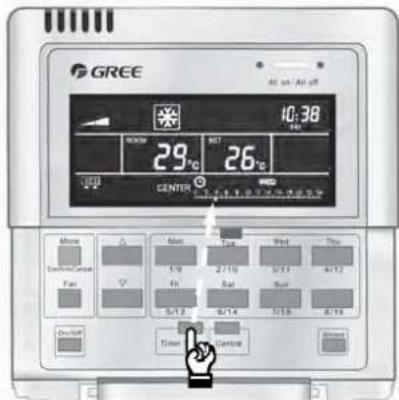

■Löschen der Wochen-Timer-Einstellungen im Zentralregelungsmodus

Die Einstellungsebene für die Timer-Wocheneinstellungen ist durch Betätigen der „Timer/Time“-Taste im Einzelregelungs-Modus zu erreichen. Im Display werden die Wochentage MON, TUE, WED, THU, FRI, SAT oder SUN angezeigt. Drücken Sie „Central“ bis „Center“ angezeigt wird. Wählen Sie den gewünschten Wochentag und drücken Sie „Confirm/Cancel“, um die Einstellungen für diesen Tag zu löschen. Mit „Confirm/Cancel“ bestätigen Sie Ihre Eingaben. Mit „Timer/Time“ verlassen Sie die Einstellungsebene.

Drücken Sie im Einzelregelungs-Modus „Timer/Time“, um in die Einstellungsebene zu gelangen.

Drücken Sie „Central“, um in die zentrale Einstellungsebene zu gelangen.

Drücken Sie „Confirm/Cancel“, um die Eingabe zu löschen.

Drücken Sie die Taste des Wochentages.

Drücken Sie „Timer/Time“. Drücken Sie „Timer/Time“, um zu beenden.

Regelungseinstellungen

■Funktionssperren

Die Funktionsperren können sowohl im Modus Einzel-Regelung als auch im Modus Zentral-Regelung eingestellt werden. Der Steuerbefehl bezieht sich auf die Einstellungen des aktuellen Innengerätes und wird nach 2,5 Sekunden an alle weiteren Geräte im System übertragen.

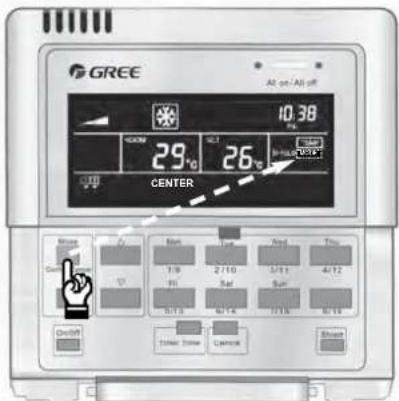

TEMP-Funktionssperre im Modus Einzel-Regelung

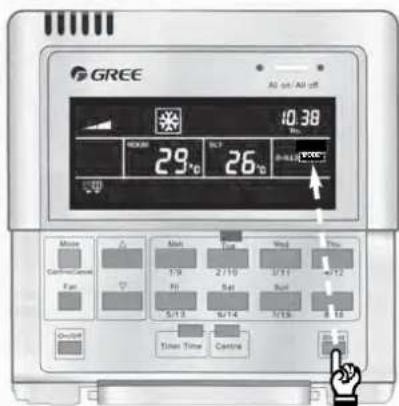

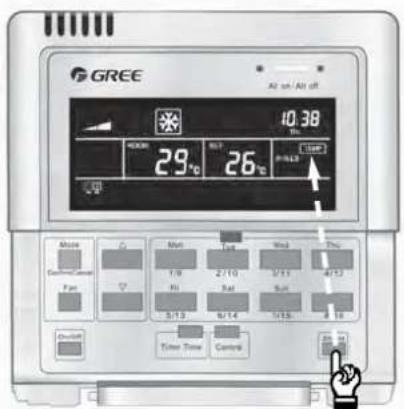

Drücken Sie zunächst die Taste „Shield“ bis die entsprechende Anzeige SHIELD im LCD-Display erscheint. Zudem wird TEMP angezeigt. Mit der Taste „Confirm/Cancel“ wird die Eingabe bestätigt. Die Anzeige TEMP erlischt und MODE wird stattdessen angezeigt. Durch dreimaliges Drücken der Taste „Shield“ verlassen Sie die Funktionseinstellung. Im Display wird jetzt „Shield TEMP“ angezeigt.

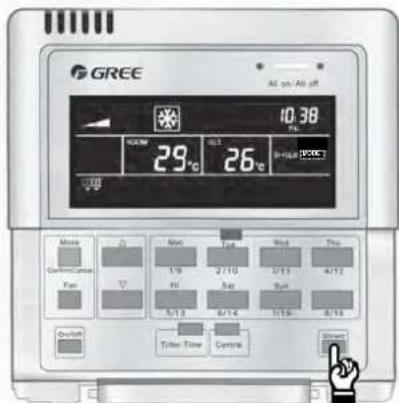

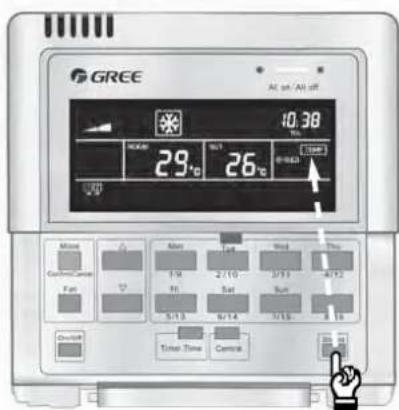

Im Status Einzel-Regelung drücken Sie „Shield“ bis die Anzeige TEMP erscheint.

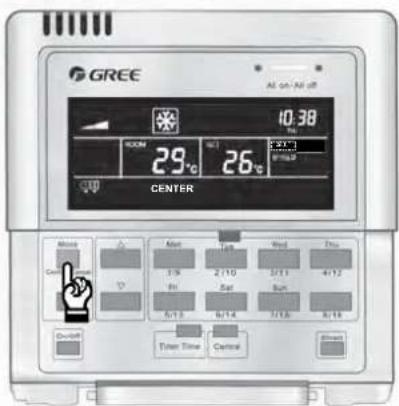

Drücken Sie „Confirm/Cancel“, um die Funktion zu aktivieren.

Durch dreimaliges Drücken der Taste „Shield“ verlassen Sie die Funktionseinstellung.

Regelungseinstellungen

MODE-Funktionssperre im Modus Einzel-Regelung

Drücken Sie zunächst die Taste „Shield“ bis die entsprechende Anzeige SHIELD im LCD-Display erscheint. Drücken Sie nochmals die Taste bis MODE angezeigt wird. Bestätigen Sie mit der Taste „Confirm/Cancel“. Die Anzeige MODE erlischt und ON/OFF wird stattdessen angezeigt. Durch zweimaliges Drücken der Taste „Shield“ verlassen Sie die Funktionseinstellung. Im Display wird jetzt „Shield MODE“ angezeigt.

Im Status Einzel-Regelung drücken Sie „Shield“ bis die Anzeige MODE erscheint.

Drücken Sie „Confirm/Cancel“, um die Funktion zu aktivieren.

Durch zweimaliges Drücken der Taste „Shield“ verlassen Sie die Funktionseinstellung.

ON/OFF-Funktionssperre im Modus Einzel-Regelung

Drücken Sie zunächst die Taste „Shield“ bis die entsprechende Anzeige SHIELD im LCD-Display erscheint. Drücken Sie nochmals die Taste bis ON/OFF angezeigt wird. Bestätigen Sie mit der Taste „Confirm/Cancel“. Die Anzeige ON/OFF erlischt und ALL wird stattdessen angezeigt. Durch Drücken der Taste „Shield“ verlassen Sie die Funktionseinstellung. Im Display wird jetzt „Shield ON/OFF“ angezeigt.

Im Status Einzel-Regelung drücken Sie „Shield“ bis die Anzeige ON/OFF erscheint.

Drücken Sie „Confirm/Cancel“, um die Funktion zu aktivieren.

Durch einmaliges Drücken der Taste „Shield“ verlassen Sie die Funktionseinstellung.

ALL-Funktionssperre im Modus Einzel-Regelung

Drücken Sie zunächst die Taste „Shield“ bis die entsprechende Anzeige SHIELD im LCD-Display erscheint. Drücken Sie nochmals die Taste bis ALL in der Anzeige erscheint. Bestätigen Sie mit „Confirm/Cancel“. Die Anzeige ON/OFF erlischt und die Einstellung ist beendet.

Im Status Einzel-Regelung drücken Sie „Shield“ bis die Anzeige ALL erscheint.

Drücken Sie „Confirm/Cancel“, um die Funktion zu aktivieren.

Wird die Eingabe nicht mit Druck auf die Taste „Confirm/Cancel“ bestätigt, schließt das System nach 15 Sekunden die Einstellungsebene.

Regelungseinstellungen

■Funktionssperren im Modus Zentral-Regelung

Die Funktionsperren können sowohl im Modus Einzel-Regelung als auch im Modus Zentral-Regelung eingestellt werden. Der Steuerbefehl bezieht sich auf die Einstellungen des aktuellen Innengerätes und wird nach 2,5 Sekunden an alle weiteren Geräte im System übertragen.

TEMP-Funktionssperre im Modus Zentral-Regelung

Drücken Sie zunächst die Taste „Shield“ bis die entsprechende Anzeige SHIELD im LCD-Display erscheint. Drücken Sie die Taste „Central“ bis CENTER angezeigt wird. Jetzt drücken Sie die Taste „Confirm/Cancel“. Die Anzeige TEMP erlischt und MODE wird stattdessen angezeigt. Durch dreimaliges Drücken der Taste „Shield“ verlassen Sie die Funktionseinstellung.

Im Status Einzel-Regelung drücken Sie „Shield“ bis die Anzeige TEMP erscheint.

Drücken Sie „Central“, um die Einstellungsebene der Zentral-Regelung zu erreichen.

Durch dreimaliges Drücken der Taste „Shield“ verlassen Sie die Funktionseinstellung.

Drücken Sie die Taste „Confirm/Cancel“ um die Funktion zu aktivieren.

Regelungseinstellungen

MODE-Funktionssperre im Modus Zentral-Regelung

Drücken Sie zunächst die Taste „Shield“ bis die entsprechende Anzeige SHIELD im LCD-Display erscheint. Drücken Sie nochmals die Taste bis MODE angezeigt wird und danach die Taste „Central“ bis CENTER angezeigt wird. Jetzt drücken Sie die Taste „Confirm/Cancel“ zur Bestätigung. Die Anzeige MODE erlischt und ON/OFF wird stattdessen angezeigt. Durch zweimaliges Drücken der Taste „Shield“ verlassen Sie die Funktionseinstellung.

Im Status Einzel-Regelung drücken Sie „Shield“ bis die Anzeige TEMP erscheint.

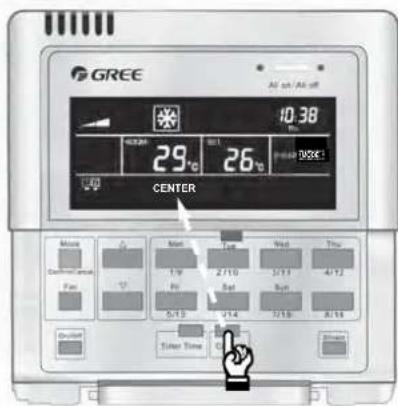

Drücken Sie „Central“, um die Einstellungsebene der Zentral-Regelung zu erreichen.

Durch dreimaliges Drücken der Taste „Shield“ verlassen Sie die Funktionseinstellung.

Drücken Sie die Taste „Confirm/Cancel“ um die Funktion zu aktivieren.

Regelungseinstellungen

ON/OFF-Funktionssperre im Modus Zentral-Regelung

Drücken Sie zunächst die Taste „Shield“ bis die entsprechende Anzeige SHIELD im LCD-Display erscheint. Drücken Sie nochmals die Taste bis ON/OFF angezeigt wird und danach die Taste „Central“ bis CENTER angezeigt wird. Jetzt drücken Sie die Taste „Confirm/Cancel“ zur Bestätigung. Die Anzeige ON/OFF erlischt und ALL wird stattdessen angezeigt. Durch Drücken der Taste „Shield“ verlassen Sie die Funktionseinstellung.

Im Status Einzel-Regelung drücken Sie „Shield“ bis die Anzeige ON/OFF erscheint.

Drücken Sie „Central“, um die Einstellungsebene der Zentral-Regelung zu erreichen.

Durch dreimaliges Drücken der Taste „Shield“ verlassen Sie die Funktionseinstellung.

Drücken Sie die Taste „Confirm/Cancel“ um die Funktion zu aktivieren.

Regelungseinstellungen

ALL-Funktionssperre im Modus Zentral-Regelung

Drücken Sie zunächst die Taste „Shield“ bis die entsprechende Anzeige SHIELD im LCD-Display erscheint. Drücken Sie nochmals die Taste bis ALL angezeigt wird und danach die Taste „Central“ bis CENTER angezeigt wird. Jetzt drücken Sie die Taste „Confirm/Cancel“ zur Bestätigung. Die Anzeige ALL erlischt und die Eingabe ist damit beendet.

Im Status Einzel-Regelung drücken Sie „Shield“ bis die Anzeige ON/OFF erscheint.

Drücken Sie „Central“, um die Einstellungsebene der Zentral-Regelung zu erreichen.

Drücken Sie die Taste „Confirm/Cancel“ um die Funktion zu aktivieren und die Eingabe zu beenden. Wird die Eingabe nicht mit der Taste „Confirm/Cancel“ bestätigt, schließt das System nach 30 Sekunden die Einstellungsebene.

Regelungseinstellungen

■Kindersicherung

Um die Kindersicherung zu aktivieren, halten Sie die Tasten „▲“ und „▼“ gleichzeitig für ca. 5 Sekunden gedrückt bis im Display CHILD LOCK angezeigt wird.

Drücken Sie erneut die Tastenkombination für ca. 5 Sekunden, wird die Einstellung wieder aufgehoben.

Halten Sie die Tasten „▲“ und „▼“ gleichzeitig für ca. 5 Sekunden gedrückt.

Ist die Funktion aktiviert, wird im Display CHILD LOCK angezeigt.

■Umschalten zwischen Celsius und Fahrenheit

Schalten Sie das Gerät aus und halten Sie die Tasten „Mode“ und „▼“ gleichzeitig für ca. 5 Sekunden gedrückt.

Halten Sie die Tasten „Mode“ und „▼“ gleichzeitig für ca. 5 Sekunden gedrückt.

■Fehlercodeanzeige

Betriebsstörungen aller Art werden mit einem entsprechenden Code im Temperaturanzeigefeld des LCD-Displays angzeigt.

Die Fehlercodes und ihre Bedeutung entnehmen Sie bitte den nachfolgenden Tabellen.

Störcodes von Multi VRF Inneneinheiten

Error Störung Code
High pressure protection of compressor	Hochdruckstörung E1
Antifreezing protection of indoor unit	Frostschutz Innengerät E2
Low pressure protection of compressor	Niederdruckstörung E3
Discharge temperature of protection of compressor	Zu hohe Verdichterendtemperatur E4
Overcurrent protection, overload protection of compressor, drive malfunction	Kompressorüberlastung E5
Communication malfunction	Kommunikationsfehler E6
Modes conflict	Betriebsart Konflikt E7
Indoor fan motor protection	Störung Lüftermotor E8
Water overflow protection (cassette type unit)	Überlaufschutz Kondensatwanne E9
Ambient temperature sensor malfunction of indoor unit	Störung Regelfühler F0
Malfunction of coil pipe inlet sensor of indoor unit	Störung Fühler Verdampfereingang F1
Malfunction of coil pipe intermediate sensor of indoor unit	Störung Verdampferfühler	F2
Malfunction of coil pipe outlet sensor of indoor unit	Störung Fühler Verdampferausgang	F3
Ambient temperature sensor malfunction of outdoor unit	Störung Außentemperaturfühler	F4
Malfunction of coil pipe inlet sensor of outdoor unit	Störung Sauggasfühler	F5
Malfunction of coil pipe intermediate sensor of outdoor unit	Störung Fühler Außeneinheit	F6
Malfunction of coil pipe outlet sensor of outdoor unit	Störung Fühler Flüssigkeitsleitung	F7
Malfunction of discharge temperature sensor 1 (fixed)	Störung Temp.-Sensor1 (fest)	F8
Malfunction of discharge temperature sensor 2 (digital)	Störung Temp.-Sensor2 (digital)	F9
Malfunction of oil temperature sensor 2 (fixed)	Störung Öl-Temp.-Sensor2 (fest)	FA
Malfunction of oil temperature sensor 2 (digital)	Störung Öl-Temp.-Sensor2 (digital)	Fb
High pressure sensor malfunction	Störung Hochdruckfühler	Fc
Low pressure sensor malfunction	Störung Niederdruckfühler	Fd
PG Motor Stalling Protection	Motorstillstand	H6

Smart Zone Controller

■Abmessungen

■Schnittstellen

b. Schnittstellen der Kommunikationsplatine
Die Schnittstellen CN2, CN3, CN4 und CN5 sind für den Anschluss der Kommunikationsleitungen an das Multi VRF System vorgesehen (3-polig).
Der Anschluss von Kanalgeräten des 1:1-Systems erfolgt über die 2-polige Schnittstelle CN2 (COM4).

a. Schnittstellen der Stromversorgungsplatine
1. Die Schnittstelle CN1 der Stromversorgungsplatine dient dem Anschluss der Hauptzuleitung.
2. Die Schnittstelle CN4 ist für die Kommunikationsleitung zur Anzeigeplatine vorgesehen.

GMV S7 Kodierschalter

Achtung

Bitte ändern Sie die Einstellungen des Kodierschalters nur, wenn Sie eine Infrarot-Fernbedienung verwenden wollen. Der Kodierschalter befindet sich auf der Hauptplatine des Innengerätes.

Soll die Regelung ausschließlich mit dem Smart Zone Controller erfolgen, ist der DIP-Schalter S7-2 ebenfalls auf „I“ zu schalten

Standardeinstellung wie folgt:

S7

Funktionsübersicht:

CODE FUNKTION ON OFF
3 (M/S) Bestimme Master/Slave Master (M) Slave (S)
2 (L/I)	Bedienungsweise Kabelfernbedienung (L) IR-Fernbedienung (I)
1 (S/R) Memory Stand-by nach Stromausfall Wiederanlauf n.		Stromausfall

Einstellungsänderung:

Achtung

• Nur bei abgeschaltetem Gerät umschalten. Komplett zu einer Seite schalten, niemals in mittlere Stellung.
• Die oben gezeigten Schaltungen funktionieren nur bei „I“-Schaltung und abgeschalteter Kabel-Fernbedienung.
• Wenn „L“ gewählt ist, sind Master/Slave sowie Memoryeinstellungen ungültig.

Die Standardeinstellung für Master/Slave-Funktionen ist „S“. Wenn alle Inneneinheiten eines Systems auf Slave geschaltet sind, wird die Außeneinheit die Einstellungen (heizen/kühlen) des zuerst eingeschalteten Innengerätes verwenden. Eventuell anders geschaltete Inneneinheiten des Systems können nicht eingeschaltet werden (Fehlermeldung E7). Wird eine Mastereinheit benötigt, schalten Sie sie auf „M“, Schalter 3 auf „ON“. (s. Bild)

S7

M/S

L/I

S/R

In diesem Fall muss der Kontrollmodus der Einheit auf „I“ geschaltet sein. Gibt es mehrere Mastereinheiten, übernimmt das Außengerät die Einstellungen des Gerätes mit der niedrigsten Adressnummer.

Änderung der Bedienungsweise:

Die Standardeinstellung hier ist „I“. Die Kabelfernbedienung ist ungültig. Wird sie dennoch benötigt, ändern Sie die Einstellung auf „L“ (siehe Bild).

Wenn die Funktion auf „L“ eingestellt ist, sind Master/Slave und die Memoryeinstellungen ungültig. Einstellungsänderungen sind mittels der Fernbedienung möglich (siehe Anleitung der Fernbedienung).

S7

M/S

L/I

S/R

Änderung der Memoryeinstellung:

Die Standardeinstellung ist „R“. Das bedeutet, dass das Gerät nach einem Stromausfall automatisch mit den selben Einstellungen wie zuvor anläuft. Möchten Sie diese Einstellung ändern und die Anlage nach einem Stromausfall abgeschaltet lassen, so stellen Sie den Schalter auf „S“ um (siehe Bild). Beachten Sie, dass hier auch auf „I“ geschaltet werden muss!

S7

M/S

L/I

S/R

Achtung

• Der Adressencode muss vor Inbetriebnahme des Gerätes vergeben werden und muss sich von jedem anderen Gerät unterscheiden.
• Bei Benutzung einer Kabelfernbedienung müssen der Code dieser und der des Innengerätes übereinstimmen. (Der Code der Fernbedienung befindet sich auf der Rückseite).

Die DIP-Schalter befinden sich auf den Hauptplatinen des Innengerätes und der Kabel-Fernbedienung. Sie sind gekennzeichnet mit „Address“

Standardeinstellungen bei Auslieferung: DIP-Schalter

Standardadressencode ist 0000, Adresse ist 1. Rückseite Kabel-FB

Codewerte:

Für die Einstellungen wird der Binärcode verwendet. „0“ bedeutet hier „ON“, während „1“, „OFF“ bedeutet. „1“ steht für die erste Zahl des Codes, „4“ für die Letzte.

Beispiel: Codewert „0111“ bedeutet Adressencode „8“. 1,2 und 3 werden gestellt, 4 bleibt auf „ON“.

Beispiel: Codewert „1010“ bedeutet Adressencode „11“. 2 und 4 werden gestellt, 1 und 3 bleiben auf „ON“.

GMV-Kodierschalter und Adresscode

In der folgenden Tabelle werden die Adress-Bezeichnungen mit den entsprechenden DIP-Schalter-Positionen und den möglichen Kombinationen dargestellt.

Position 1	Position 2	Position 3	Position 4	Adress-Bezeichnung	DIP-Schalter
ON ON ON	ON 1
OFF ON ON	ON 2
ON OFF ON	ON 3
OFF OFF ON	ON 4
ON ON OFF	ON 5
OFF ON OFF	ON 6
ON OFF OFF	ON 7
OFF OFF OFF	ON 8
ON ON ON	OFF 9
OFF ON ON	OFF 10
ON OFF ON	OFF 11
OFF OFF ON	OFF 12
ON ON OFF	OFF 13
OFF ON OFF	OFF 14
ON OFF OFF	OFF 15
OFF OFF OFF	OFF 16

Smart Zone Controller

■Kennzeichnung

Es wird empfohlen, die Zuweisung der einzelnen Innengeräte zu dokumentieren. Auf der Innenseite der Abdeckklappe des Smart Zone Controllers können zum Beispiel die Raumbezeichnungen, die Geräteadressen und Gerätenummern auf Etiketten notiert werden.

Raum Kinderzimmer Schlafzimmer Wohnzimmer
Geräteadressen Anschluss 1, Innengerät 04 Anschluss 1, Innengerät 05 Anschluss 1, Innengerät 06
Gerätenummern 1 2 3

www.gree-deutschland.de

www.krone-klima.de
