2350 - Router DELL - Kostenlose Bedienungsanleitung

Produkttyp	Drahtloser Breitband-Router
Marke	Dell
Modell	2350
WLAN-Standards	IEEE 802.11b/g
Maximale WLAN-Geschwindigkeit	54 Mbit/s (802.11g), 11 Mbit/s (802.11b)
Ethernet-Ports	4 x 10/100 Mbit/s LAN, 1 x 10/100 Mbit/s WAN
Anzahl unterstützter Clients	Bis zu 252 (davon bis zu 16 drahtlos)
Sicherheitsverschlüsselung	WEP 64/128-Bit, WPA (TKIP/AES)
Netzwerkfunktionen	DHCP-Server, NAT, Firewall
Betriebsmodi	Internet-Router, Access Point, Bridge
Stromversorgung	12V DC, 0.5A oder 5V DC, 2A (je nach Netzteil)
Betriebstemperatur	0°C bis 40°C
Lagertemperatur	0°C bis 70°C
Luftfeuchtigkeit Betrieb	10% bis 85% (nicht kondensierend)
Sendeleistung	Bis zu 20 dBm
Frequenzband	2,4 - 2,4835 GHz
Anzahl Kanäle (Europa)	13 (1-13)
Abmessungen (ca.)	200 x 150 x 30 mm
Gewicht (ca.)	0,5 kg
Lieferumfang	Router, Netzteil, Ethernet-Kabel, Installations-CD, Kurzanleitung
Zertifizierungen	WiFi-zertifiziert, CE

Häufig gestellte Fragen - 2350 DELL

Wie setze ich den Dell Wireless 2350 auf die Werkseinstellungen zurück?

Halten Sie die Reset-Taste auf der Rückseite des Routers mit einer Büroklammer für mindestens 5 Sekunden gedrückt. Die Power-LED erlischt kurz und leuchtet dann wieder. Lassen Sie die Taste los. Der Router startet neu mit den Werkseinstellungen.

Wie aktiviere ich die WEP-Verschlüsselung?

Melden Sie sich im webbasierten Konfigurationstool unter http://my.router oder http://192.168.2.1 an (Benutzername: admin, Passwort: admin). Gehen Sie zu Grundeinstellungen > Drahtlose Sicherheit. Aktivieren Sie die drahtlose Sicherheit und wählen Sie WEP. Wählen Sie Schlüssellänge (64 oder 128 Bit) und geben Sie vier Schlüssel ein. Klicken Sie auf Weiter und dann Speichern & Neustarten.

Kann ich den Router als Access Point in einem bestehenden Netzwerk verwenden?

Ja. Melden Sie sich im webbasierten Konfigurationstool an, gehen Sie zu Grundeinstellungen > Router-Modus und wählen Sie Access-Point-Modus. Deaktivieren Sie dann unter Erweiterte Einstellungen > DHCP-Server den DHCP-Server. Weisen Sie dem Router eine statische IP-Adresse zu, die im Bereich Ihres bestehenden Netzwerks liegt.

Wie richte ich WPA-PSK für mein drahtloses Netzwerk ein?

Melden Sie sich im webbasierten Konfigurationstool an. Gehen Sie zu Grundeinstellungen > Drahtlose Sicherheit. Aktivieren Sie die drahtlose Sicherheit und wählen Sie WPA. Geben Sie einen vorinstallierten Schlüssel ein (mindestens 8 Zeichen). Wählen Sie Verschlüsselung: TKIP oder AES. Klicken Sie auf Weiter und dann Speichern & Neustarten.

Wie ändere ich den Netzwerknamen (SSID)?

Melden Sie sich im webbasierten Konfigurationstool an. Gehen Sie zu Grundeinstellungen > Drahtlose Einstellungen. Ändern Sie das Feld Netzwerkname (SSID) auf den gewünschten Namen. Klicken Sie auf Weiter und dann Speichern & Neustarten. Standard-SSID ist 'wireless'.

Wie kann ich den Router für Spiele optimieren?

Ermitteln Sie die MAC-Adresse des Spielcomputers (mit 'ipconfig /all'). Reservieren Sie im Router unter Erweiterte Einstellungen > DHCP-Server eine IP-Adresse für diesen Computer. Aktivieren Sie dann unter Port-Weiterleitungs-Einstellungen den DMZ-Host für diese IP-Adresse. Hinweis: DMZ setzt den Computer direkt dem Internet aus, daher ohne Firewall-Schutz.

Wie verbinde ich den Router mit einem Kabelmodem?

Trennen Sie das Ethernet-Kabel vom Computer und stecken Sie es in den Internet-Anschluss des Routers. Verbinden Sie einen LAN-Port des Routers mit einem Ethernet-Kabel mit Ihrem Computer. Schalten Sie den Router ein. Öffnen Sie einen Browser und gehen Sie zu http://my.router, um die Konfiguration abzuschließen. Normalerweise erkennt der Router die Verbindung automatisch (DHCP-Client).

Wie richte ich die Datei- und Druckerfreigabe ein?

Stellen Sie sicher, dass auf allen Computern Datei- und Druckerfreigabe für Microsoft-Netzwerke installiert ist (unter LAN-Verbindungseigenschaften). Um einen Drucker freizugeben, gehen Sie zu Start > Drucker, klicken Sie mit der rechten Maustaste auf den Drucker, wählen Sie Freigabe und aktivieren Sie die Freigabe. Um Ordner freizugeben, klicken Sie im Explorer mit der rechten Maustaste auf den Ordner, wählen Sie Freigabe und geben Sie ihn frei.

Was ist die maximale Reichweite des Funknetzwerks?

Die maximale Reichweite beträgt in Gebäuden bis zu 100 m und im Freien bis zu 450 m. Die tatsächliche Reichweite kann je nach Umgebung (Wände, Störungen) geringer sein.

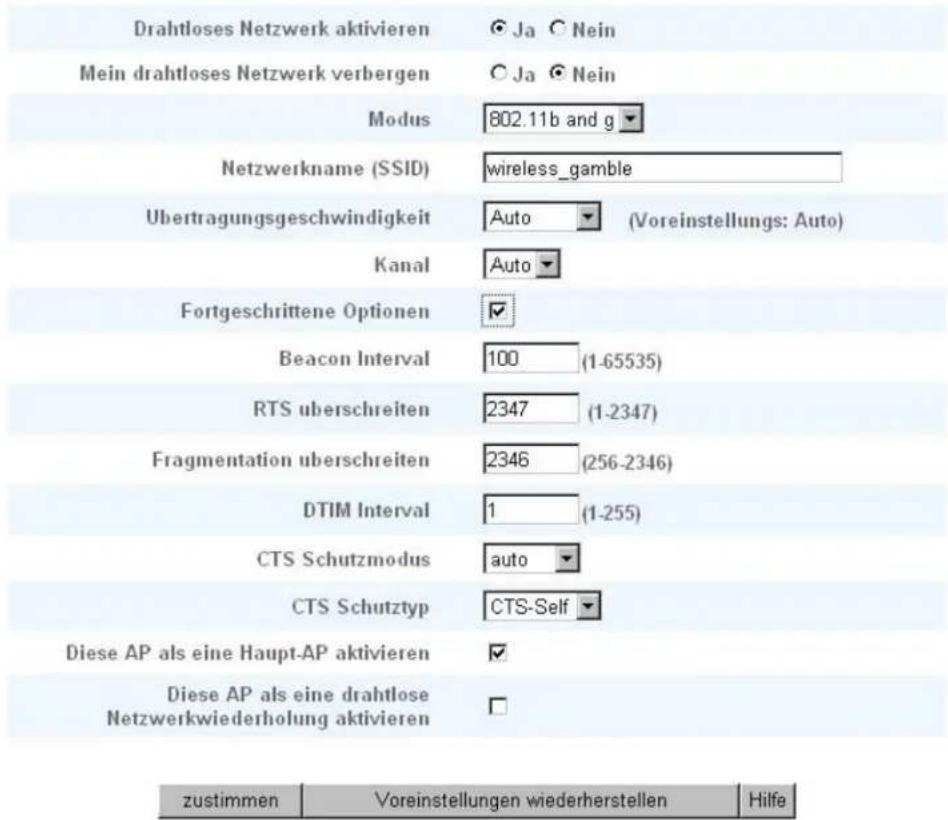

Wie verhindere ich, dass die SSID ausgesendet wird?

Melden Sie sich im webbasierten Konfigurationstool an. Gehen Sie zu Erweiterte Einstellungen > Erweiterte drahtlose Einstellungen. Aktivieren Sie Mein drahtloses Netzwerk verbergen. Klicken Sie auf Speichern. Danach wird die SSID nicht mehr in der Liste der verfügbaren Netzwerke angezeigt.

BEDIENUNGSANLEITUNG 2350 DELL

Dell™ Wireless 2350 Broadband Router Benutzerhandbuch

Inhalt

Einführung

Überblick

Drahtlose Vernetzung - Überblick

Ein Blick auf das Gerät

Installation und Konfiguration

Verbindung mit Kabelmodem

Verbindung mit DSL-Modem

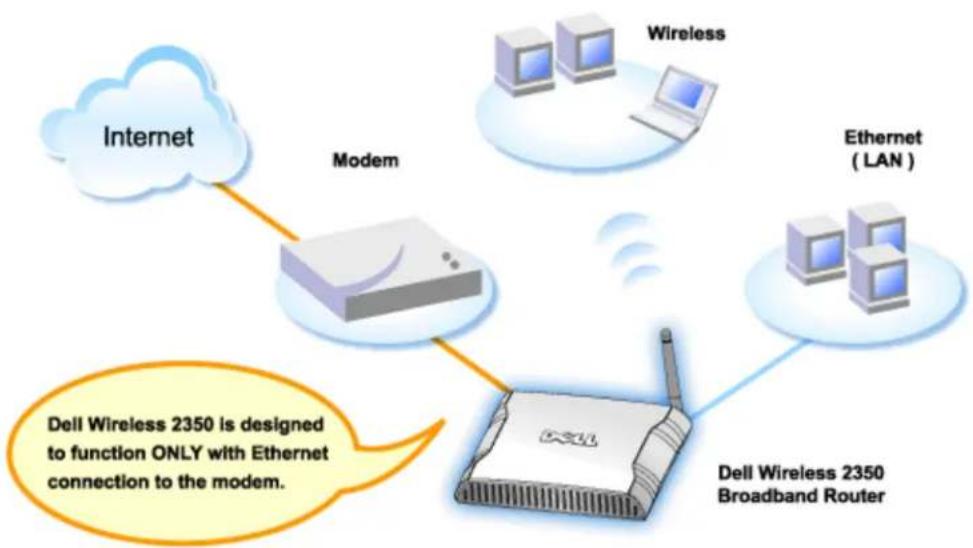

Kabelmodem mit USB Anschluss

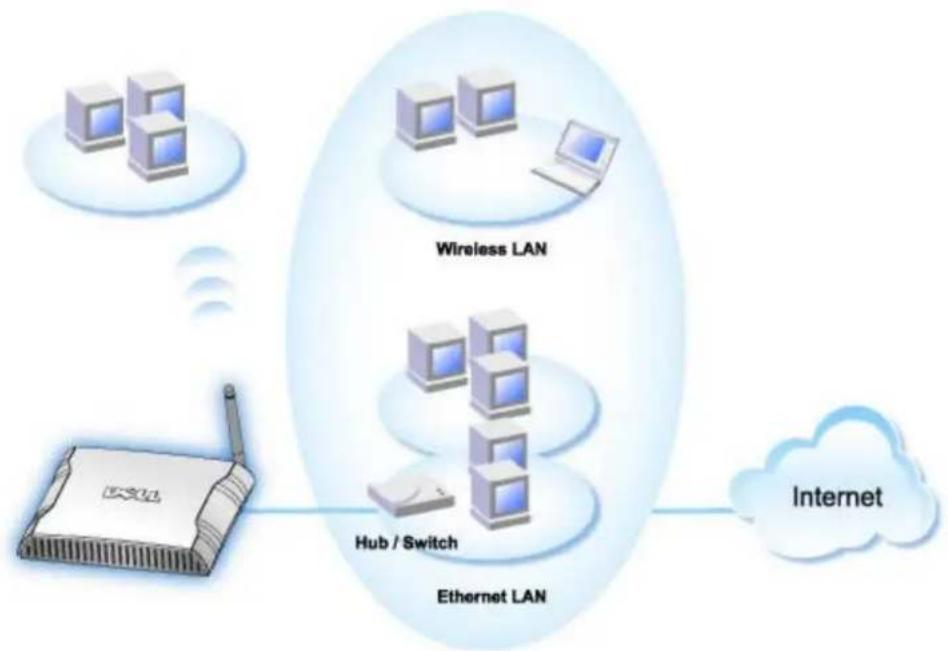

Konfigurieren Sie den Dell Wireless 2350 Broadband Router als Access-Point für ein bestehendes Netzwerk

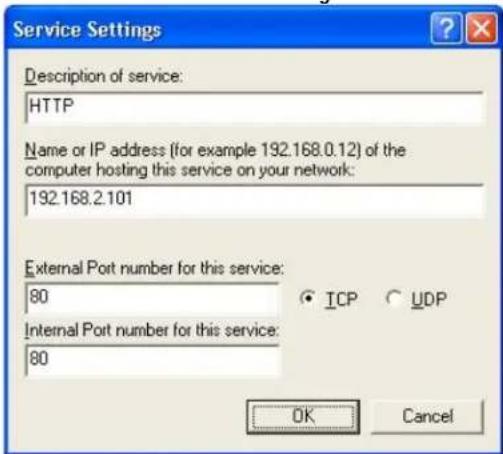

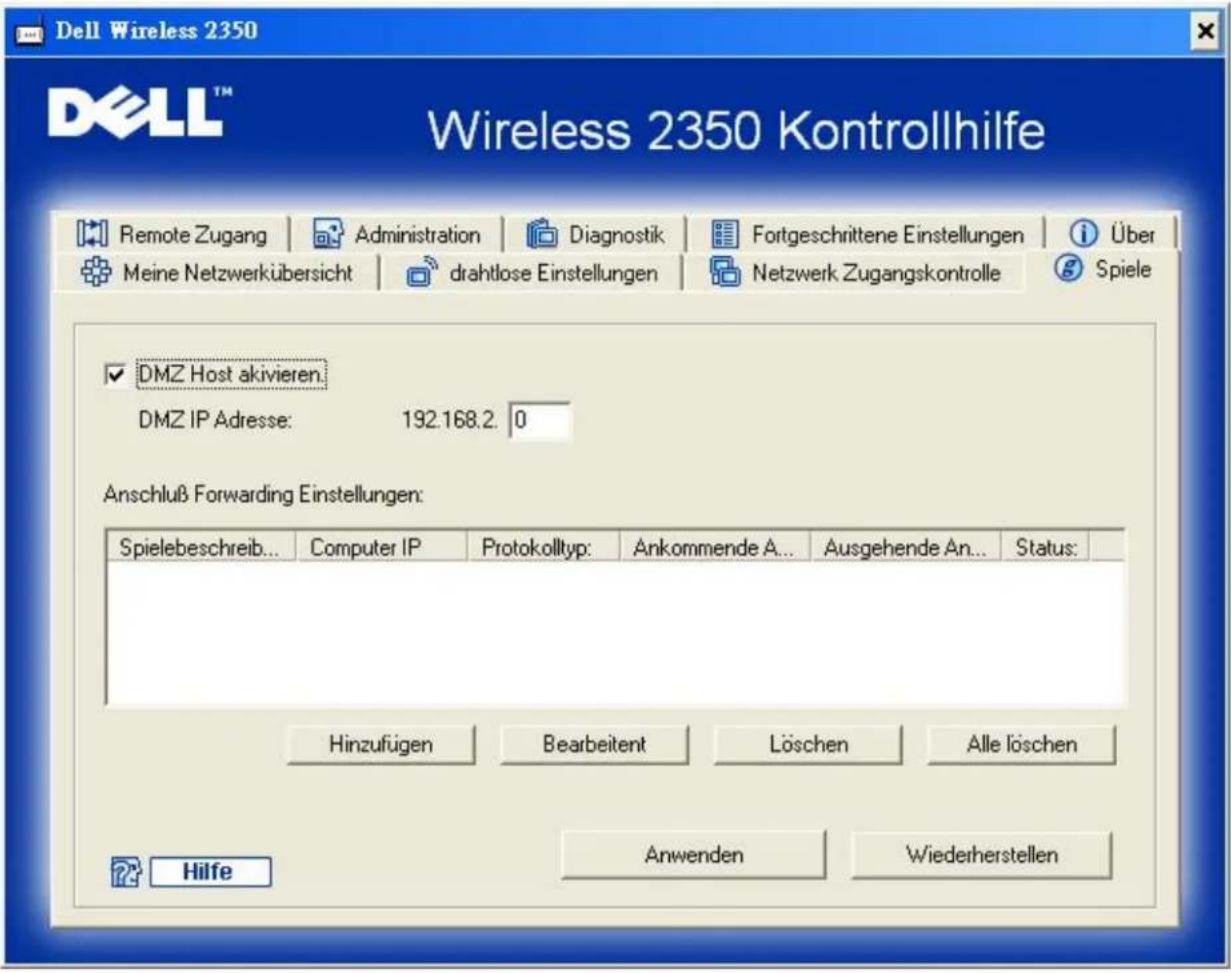

Ihren Dell Wireless 2350 Broadband Router zum Spielen einrichten

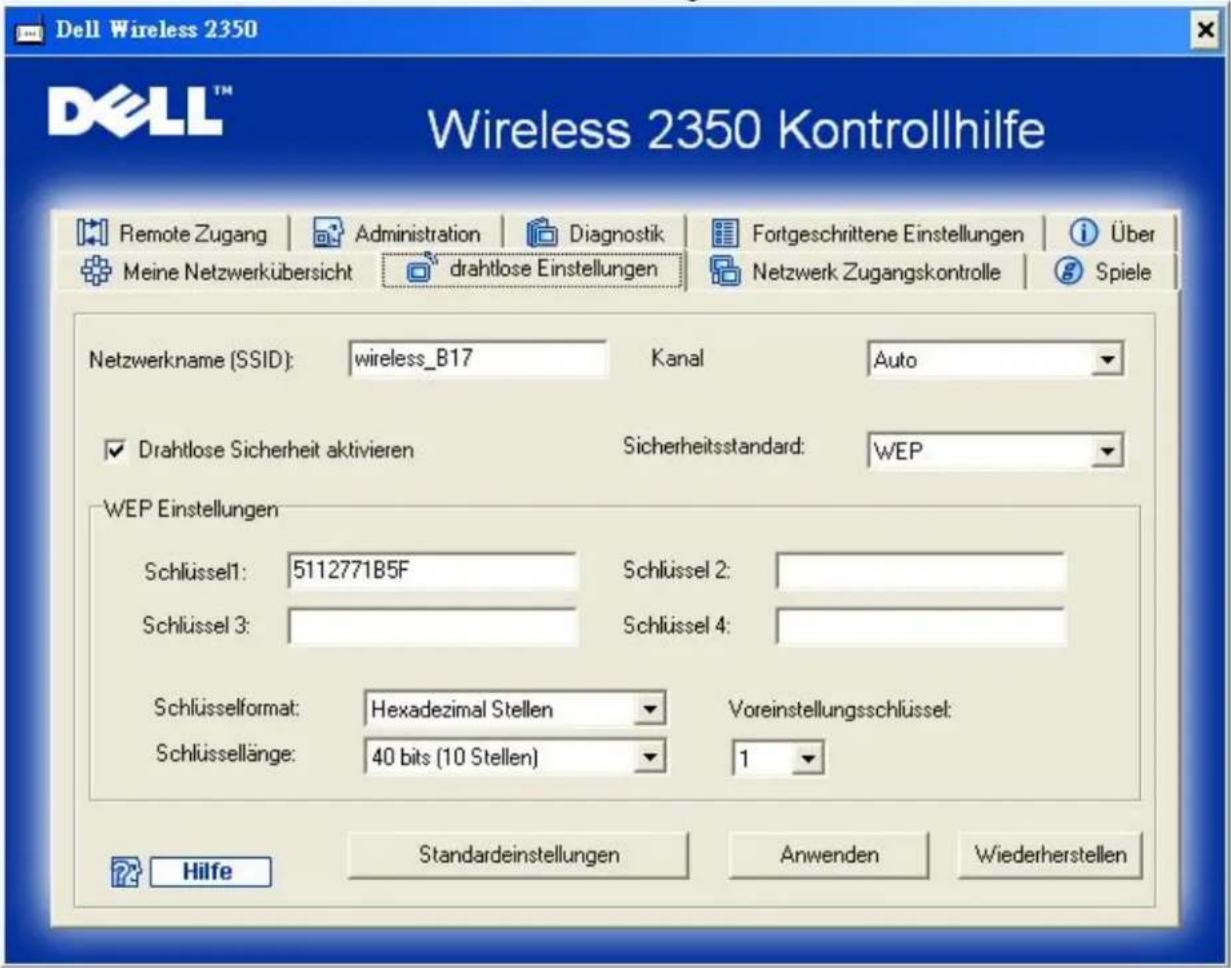

Drahtlose Verschlüsselung für den Router einschalten

Das Versenden der SSID verhindern

Datei- und Druckerfreigabe einrichten

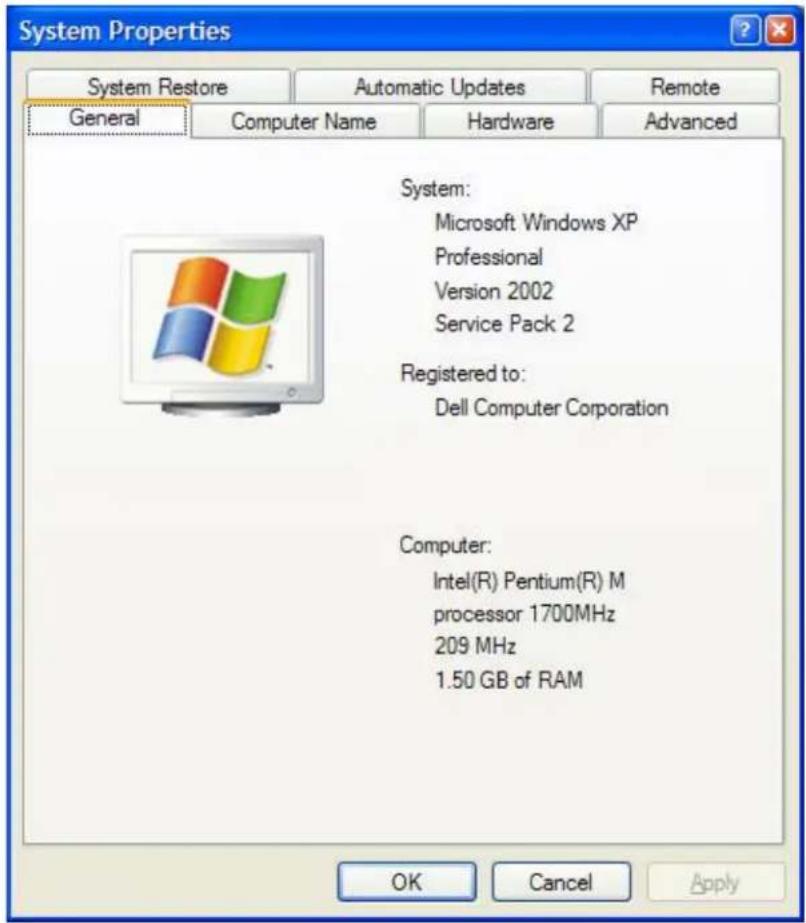

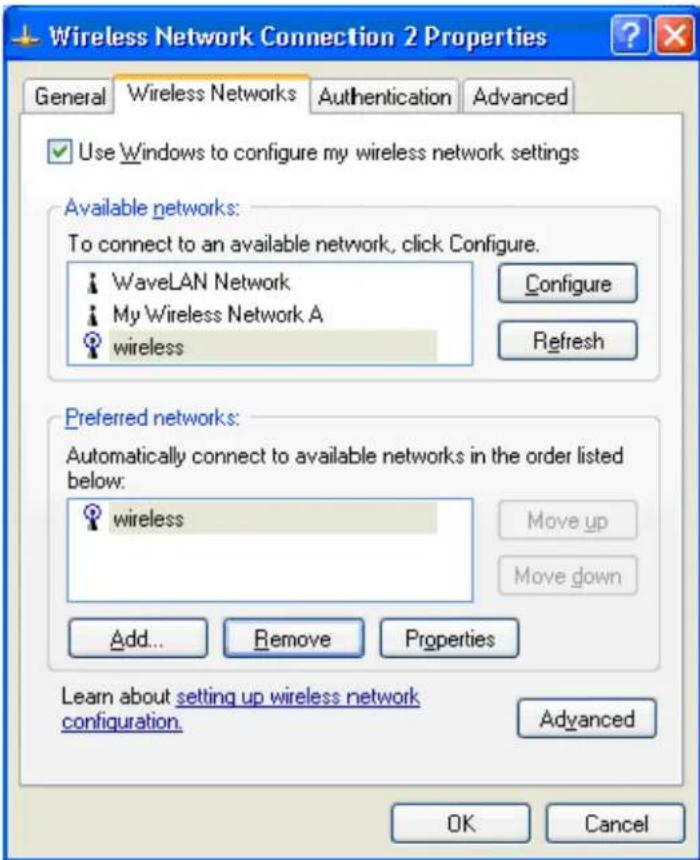

Microsoft® Windows® XP Clients mit dem Router verbinden

Den Router verwenden

Überblick

Fabrik-Voreinstellungen

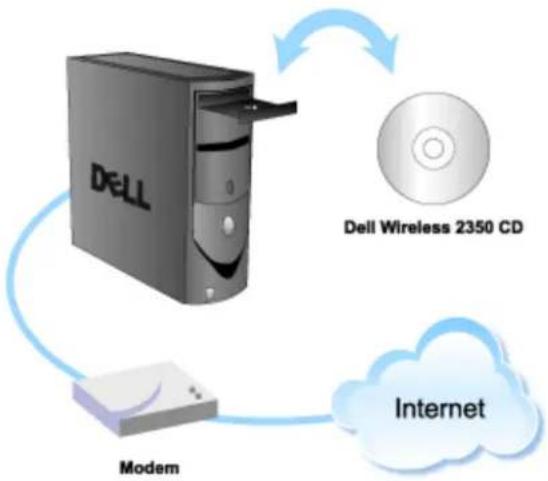

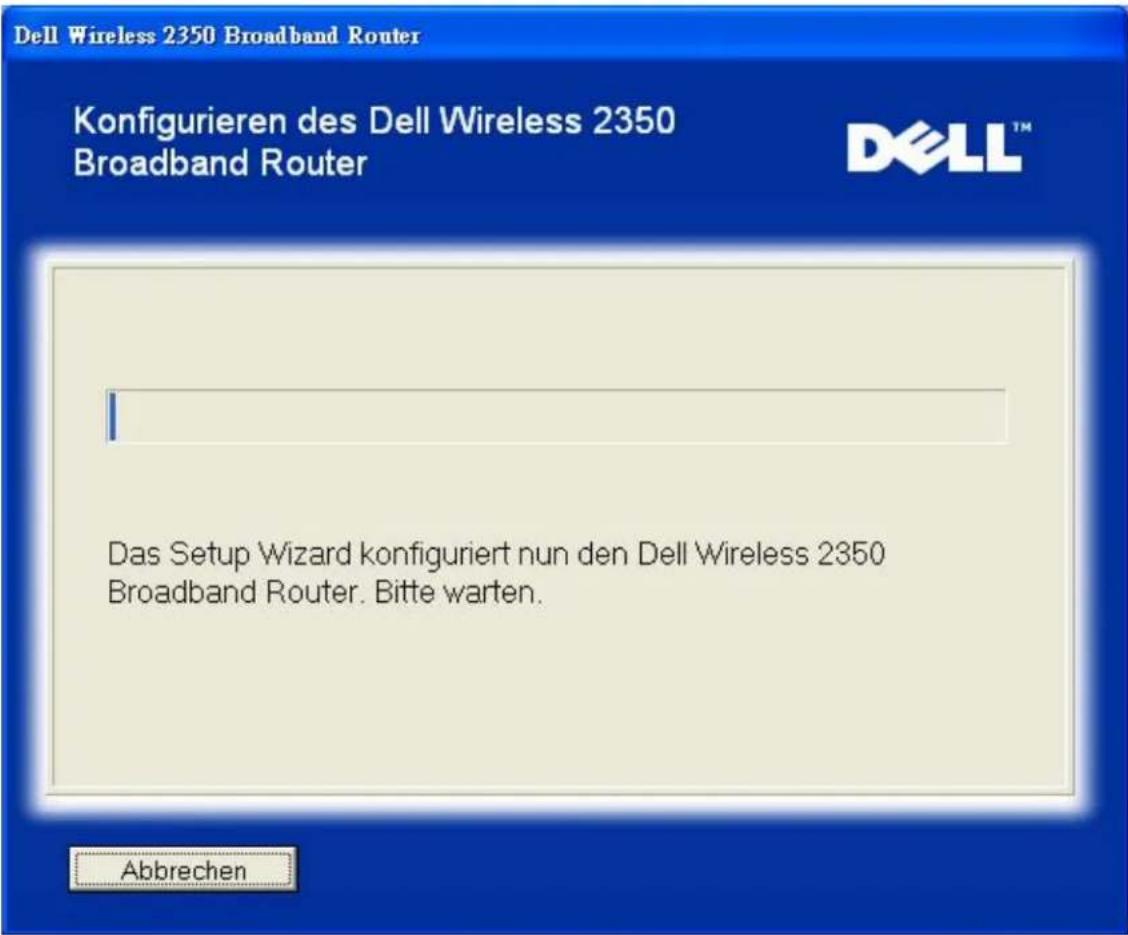

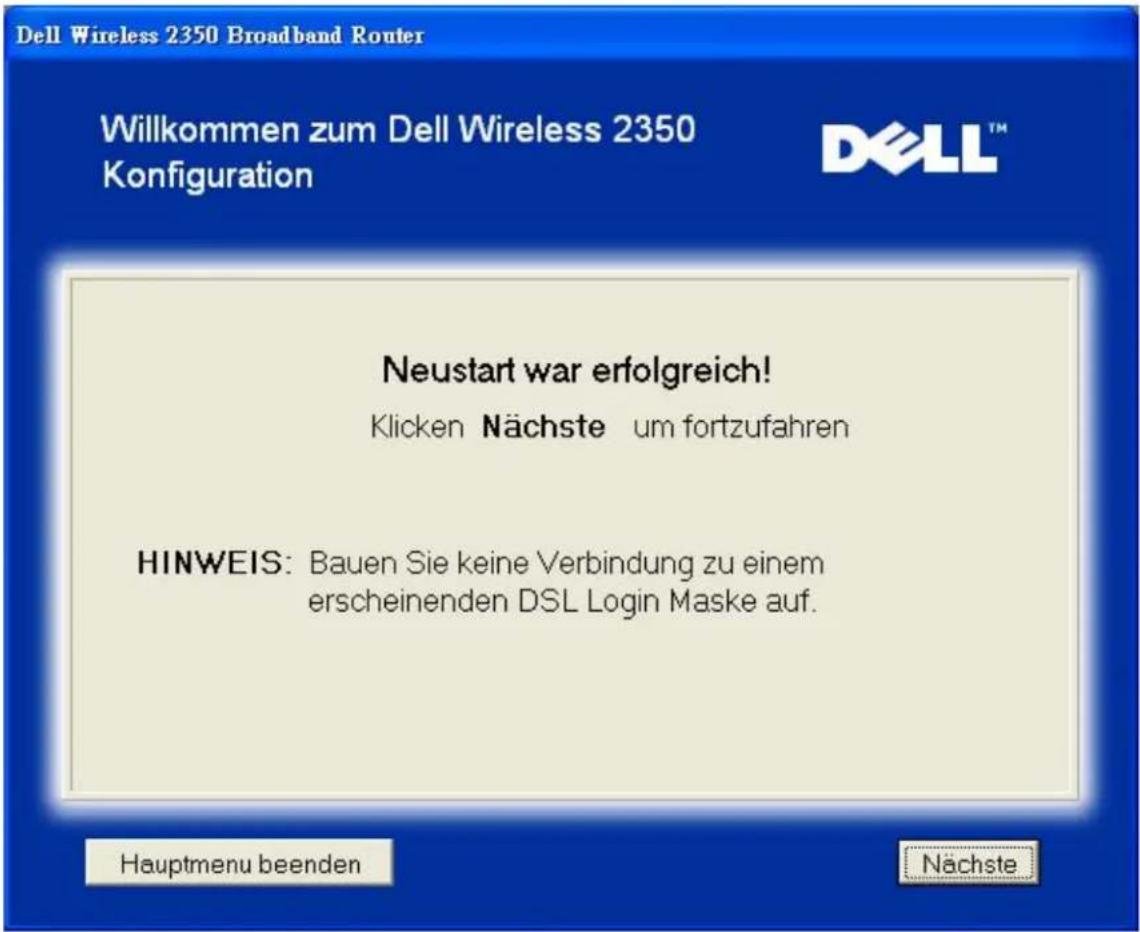

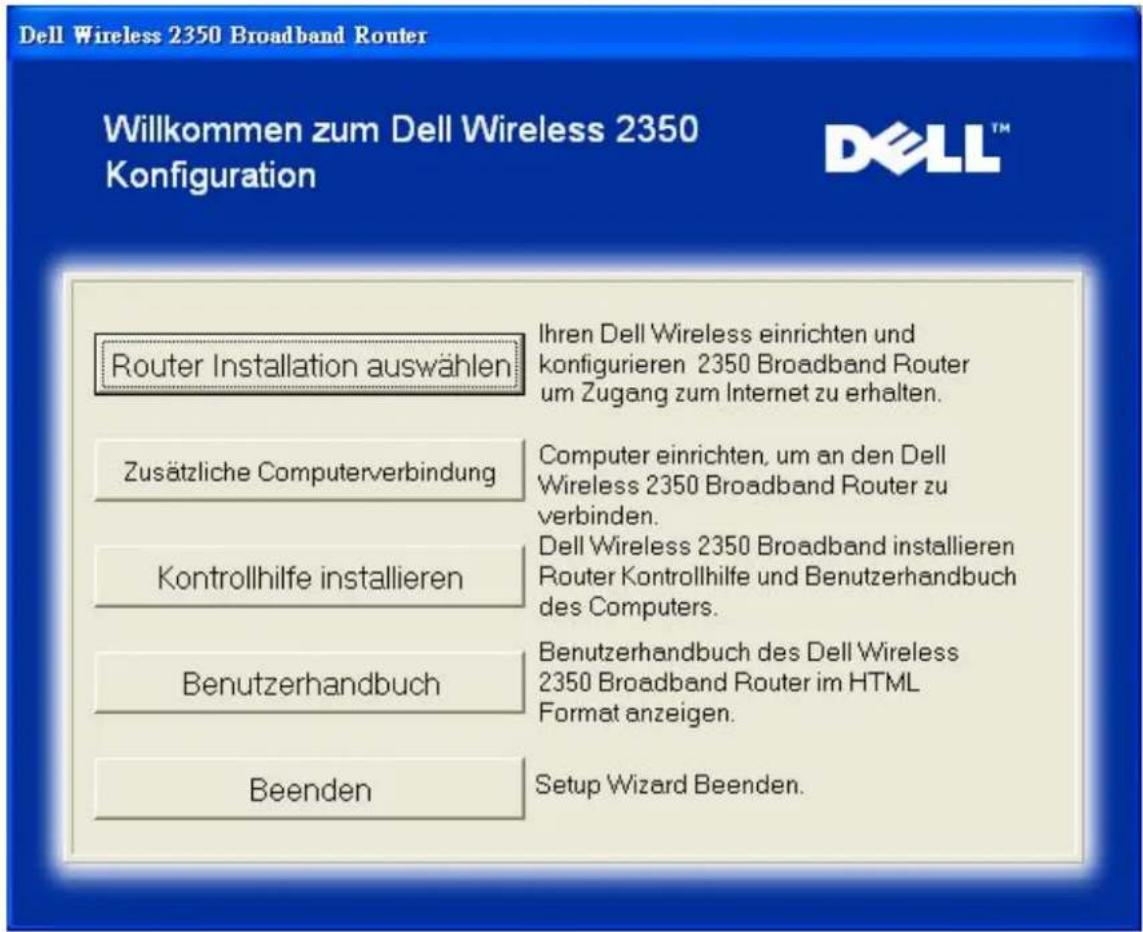

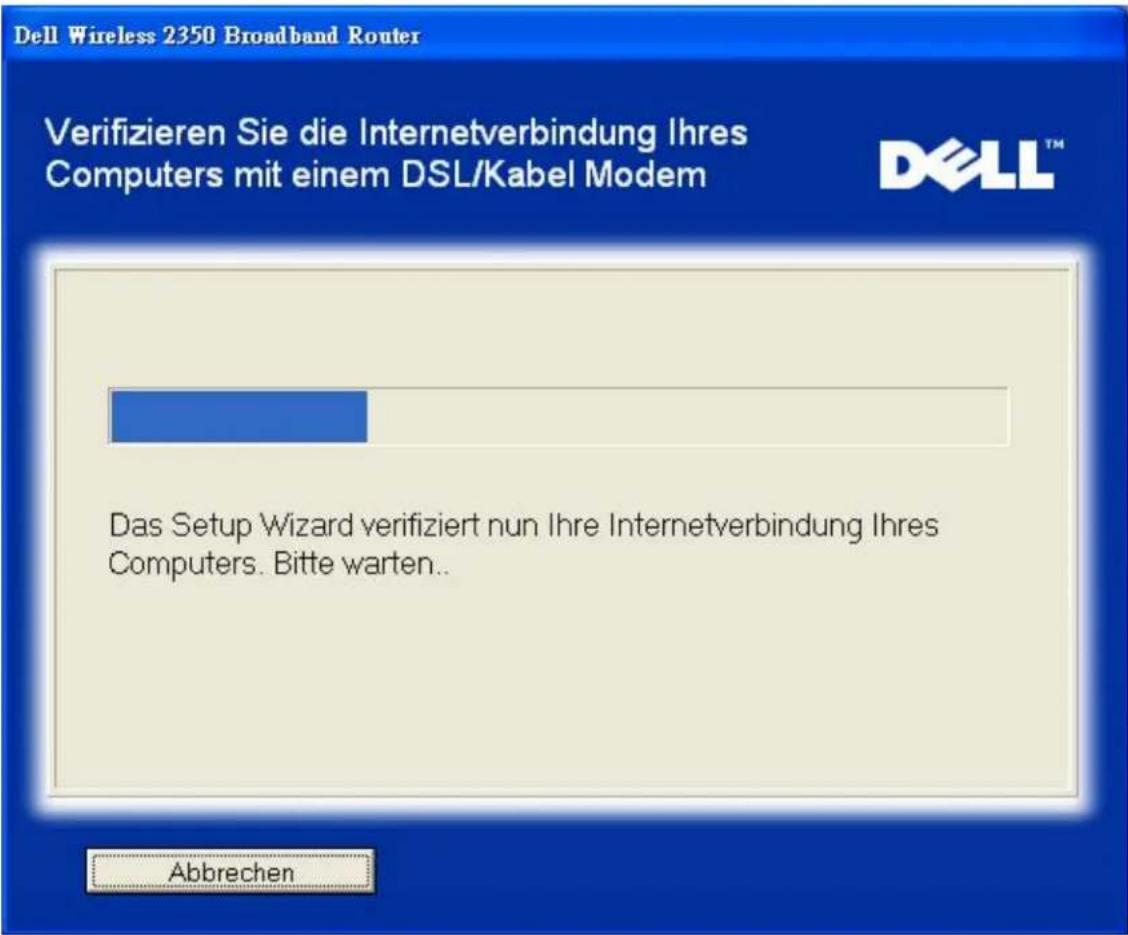

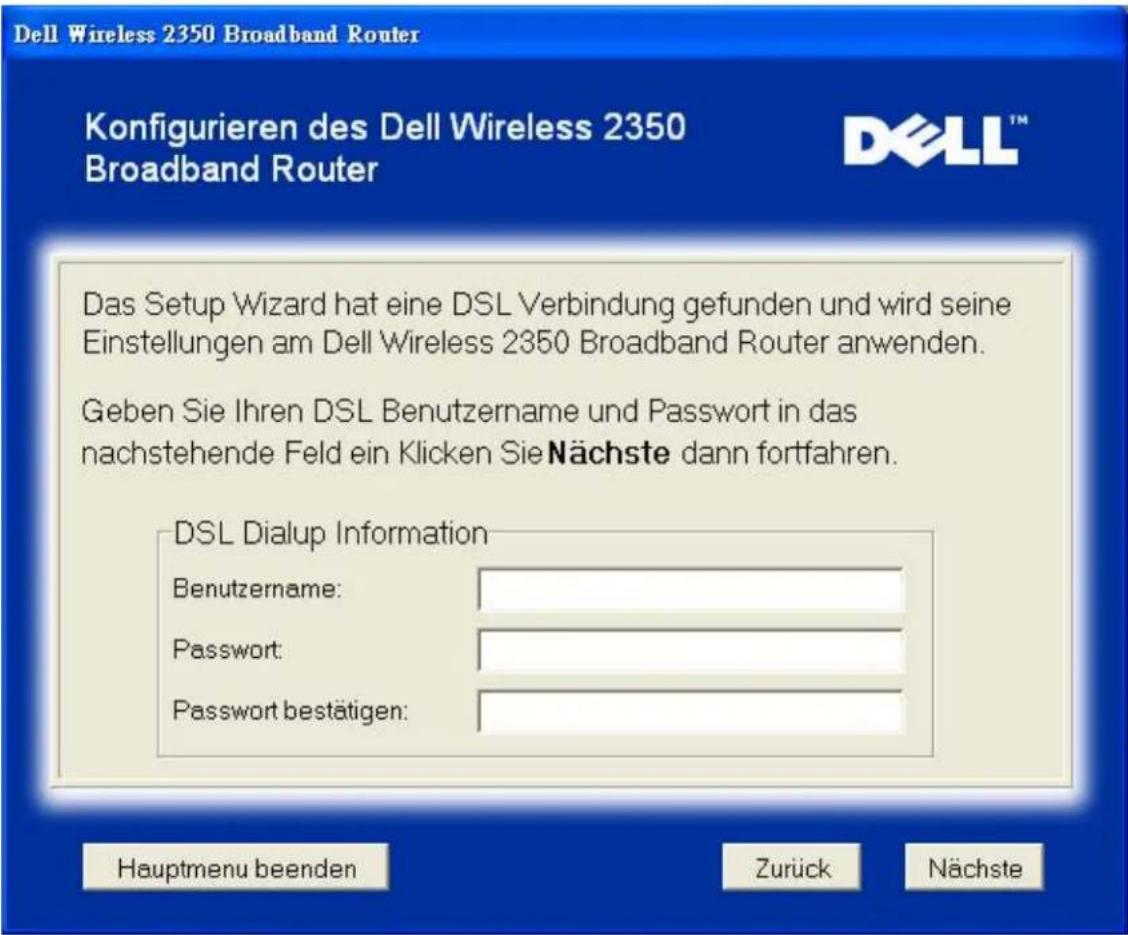

Schnellinstallationsprogramm

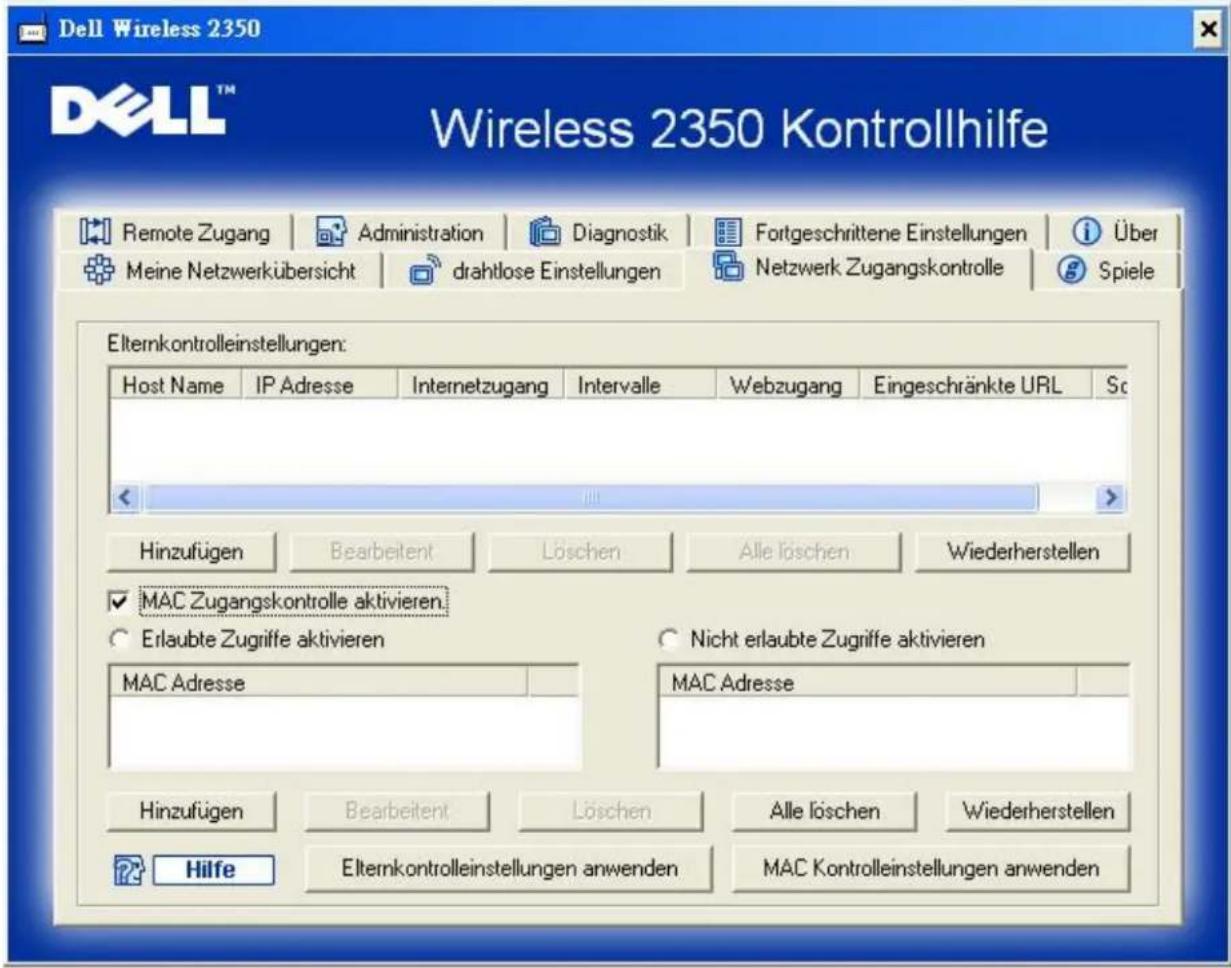

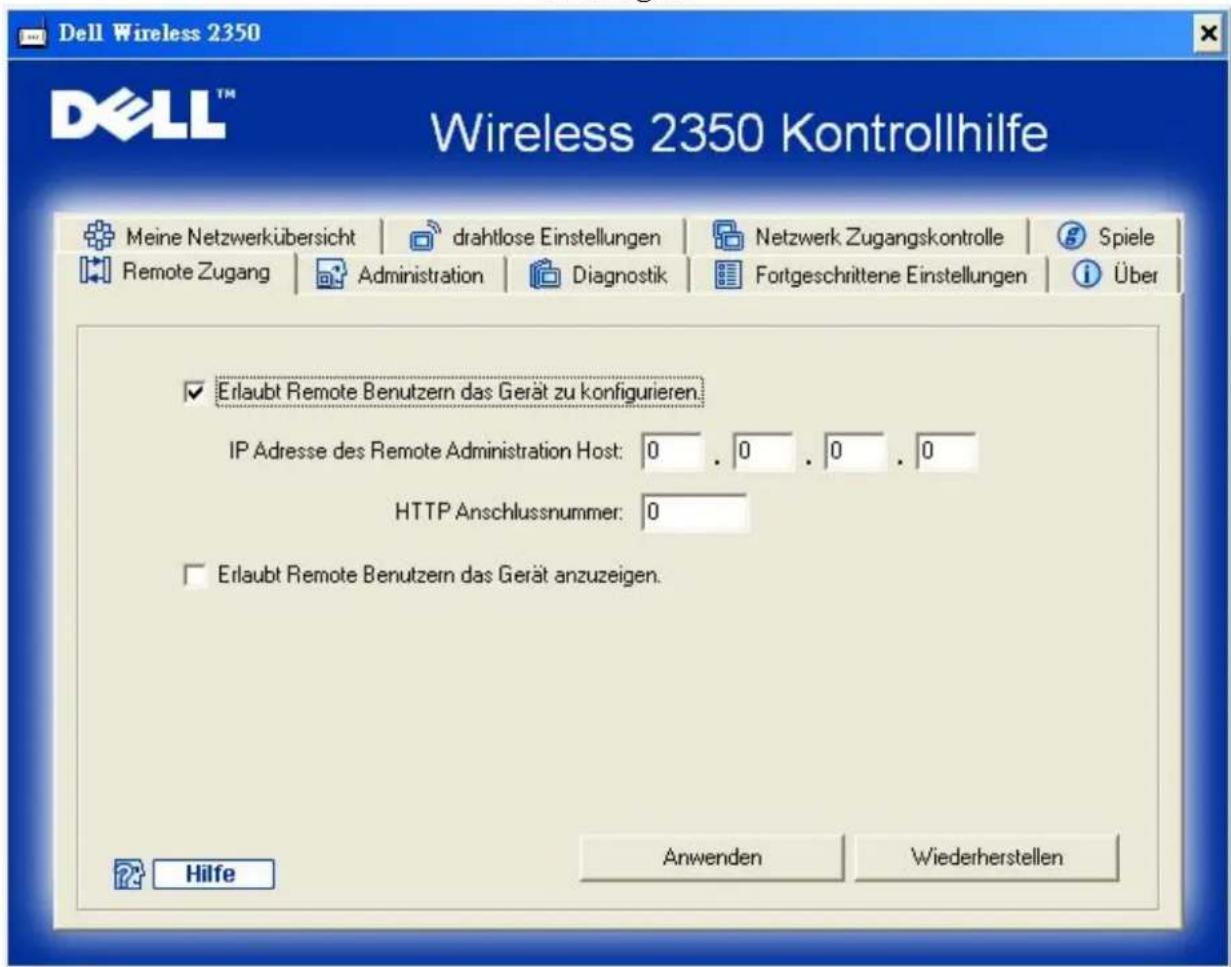

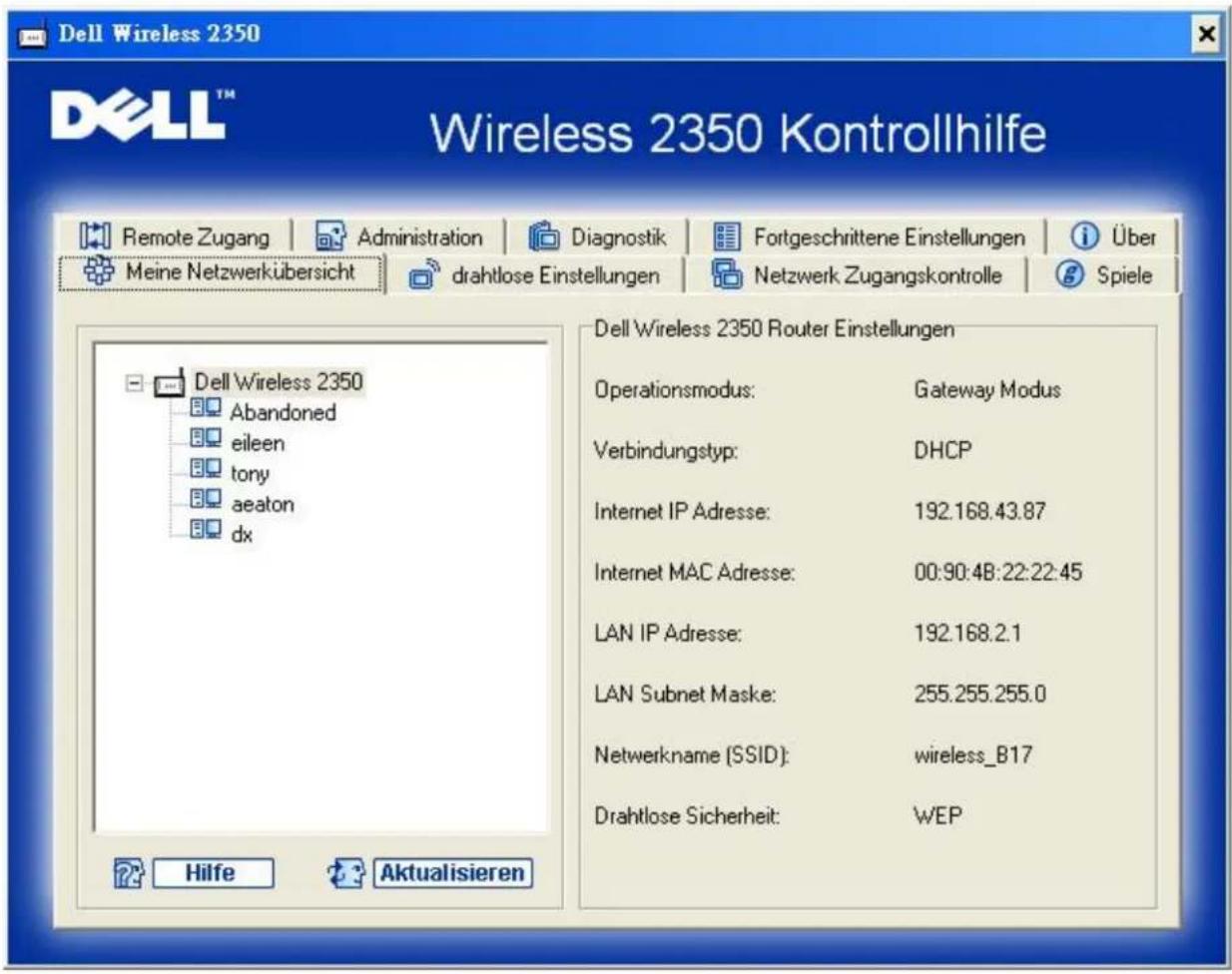

Kontroll-Hilfsprogramm

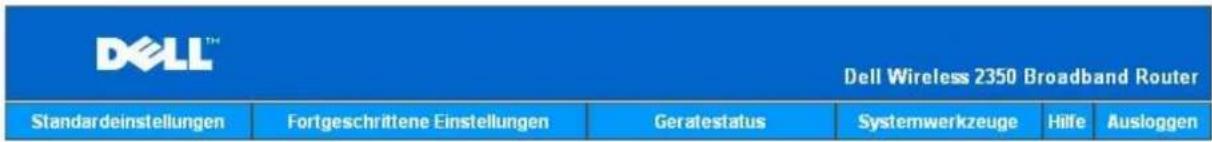

Webbasiertes Konfigurationstool

Technische Daten und Zulassungsbestimmungen

Technische Daten

Zulassungsbestimmungen

Garantie- und Rückgabebedingungen

Glossar

Online Kundenunterstützung

In diesem Text verwendete Warenzeichen: Dell, das DELL Logo; Microsoft und Windows eingetragene Warenzeichen der. Andere in diesem Dokument möglicherweise verwendete Warenzeichen und Handelsbezeichnungen sind unter Umständen Marken und Namen der entsprechenden Firmen oder ihrer Produkte. Dell erhebt keinen Anspruch auf Warenzeichen oder Handelsnamen mit Ausnahme seiner eigenen.

P/N Y6925 Revision A01, Dezember 2004

Zurück zum Inhaltsverzeichnis

Einführung: Dell™ Wireless 2350 Broadband Router Benutzerhandbuch

Überblick

Drahtlose Vernetzung - Überblick

Ein Blick auf das Gerät

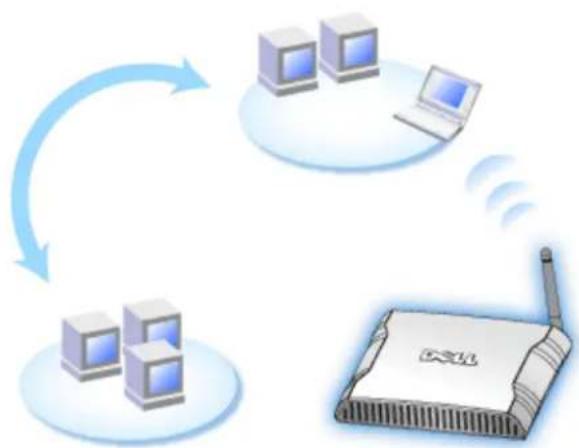

Überblick

Der Dell Wireless 2350 Broadband Router ist ein 802.11b/g kompatibler drahtloser Access-Point mit integiertem Internetrouter. Da der Broadband Router Verbindungen mit xDSL- und Kabelmodems herstellen kann, ermöglicht er kabelgebundenen und drahtlosen Computern gleichzeitig den Zugriff auf das Internet. Der Wireless Broadband Router kann folgendermassen konfiguriert werden:

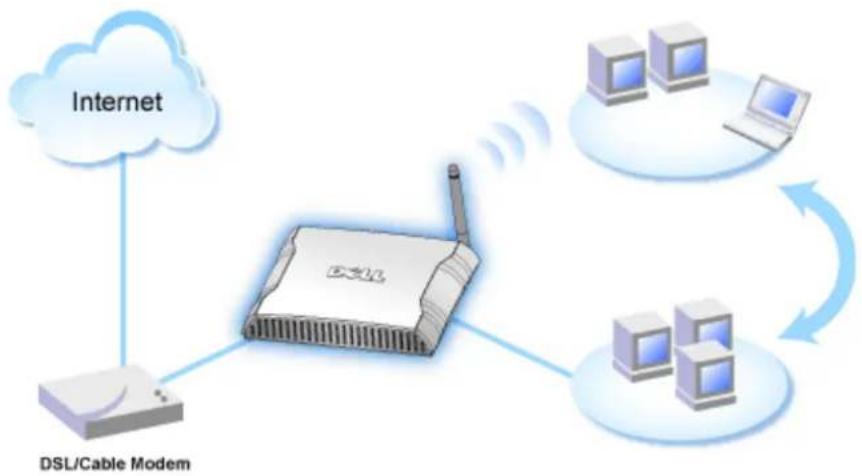

- Internetrouter: Stellt eine Verbindung mit einem Kabel oder xDSL-Modem her und ermöglicht dadurch sowohl kabelgebundenen als auch drahtlosen Computern Internetverbindungen. Die in den Dell Wireless 2350 Broadband Router integrierten Firewallfunktionen steuern den Internetzugang und schützen Ihr Netzwerk.


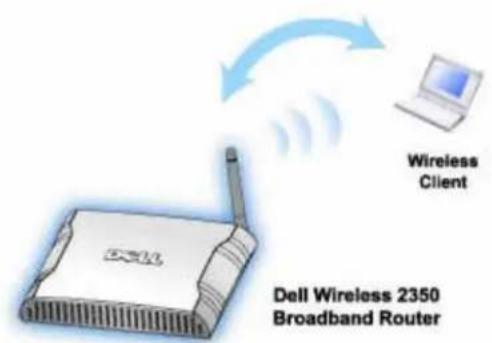

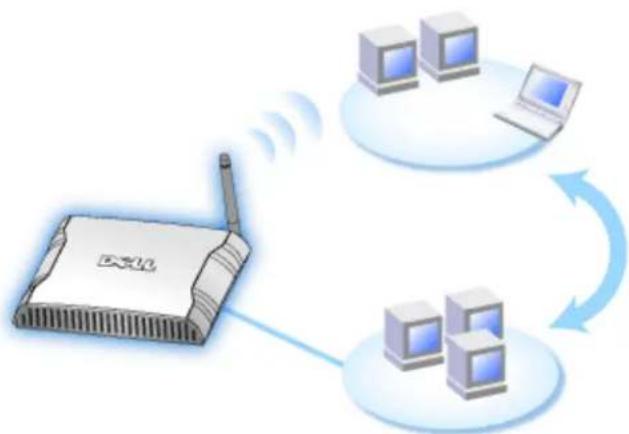

- Drahtloser Hub (Access-Point): Verbindet drahtlose Computer für die Datei- und Druckerfreigabe.


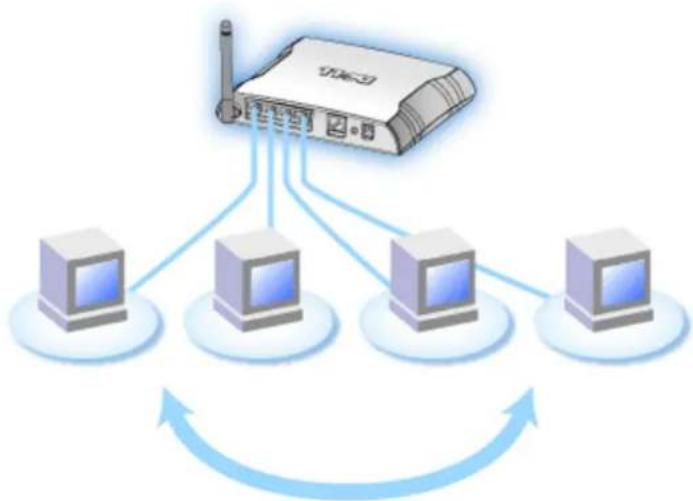

- 4-Port-Ethernet-Switch: Verbindet vier kabelgebundene Computer für die Datei- und Druckerfreigabe.

- Ethernet-Bridge: Ermöglicht die Datei- und Druckerfreigabe zwischen kabelgebundenen und drahtlosen Computern. Stellt ausserdem eine Verbindung mit einem Ethernet-Hub her und erweitert so die Internetverbindung und die Freigabe auf weitere kabelgebundene Computer.

Der Dell Wireless 2350 Broadband Router unterstützt bis zu 252 Clients. Bis zu 16 der 252 Clients können drahtlos sein. Durch die Netzwerk-Adressenumsetzung (NAT) können 32 Clients gleichzeitig mit dem Internet in Verbindung stehen. Sie arbeitet mit einer Geschwindigkeit von bis zu 54 Megabit pro Sekunde (Mbps), während der (drahtgebundene) LAN-Port mit 10/100 Mbps arbeitet. Die höchste Entfernung zwischen dem Dell Wireless 2350 Broadband Router und jedem Computer beträgt 100 m. Die Entfernung kann in Abhängigkeit von Ihrer Umgebung geringer sein.

Sie können den Broadband Router standardmäßig in folgenden Rollen verwenden:

• Als drahtlosen Zugangspunkt mit dem drahtlosen Netzwerknamen wireless.
• Als DHCP-Server, der IP-Adressen für kabelgebundene und drahtlose Clients bereitstellt.
  • Als Bridge zu einem Ethernet-Hub.

Zurück zum Inhaltsverzeichnis

Zurück zum Inhaltsverzeichnis

Drahtlose Vernetzung - Überblick: Dell™ Wireless 2350 Broadband Router Benutzerhandbuch

Drahtloses LAN (WLAN)

Ein WLAN Identifizieren

Verschlüsselung

Automatische Auswahl der Übertragungsrate

Drahtloses LAN (WLAN)

Ein LAN (Local Area Network) ist ein Netzwerk an einem Standort. Benutzer an diesem Standort können Dateien, Drucker und andere Dienste gemeinsam verwenden. Ein Computer der Dienste aus dem LAN bezieht, wird als Client bezeichnet. Ein WLAN (Wireless Local Area Network) ist ein LAN, das hochfrequente Funkwellen anstelle von Kabeln zur Verbindung verwendet. Dies ist eine flexible Art der Datenübermittlung die als Erweiterung oder Alternative zu einem drahtgebundenen LAN verwendet werden kann.

In einen WLAN werden drahtlose Adapter in den Clients installiert (auch drahtlose Clients genannt). Diese Adapter ermöglichen die Kommunikation im WLAN ohne Kabel. Die drahtlosen Clients senden und empfangen Informationen durch einen Weg in der Luft der als Kanal bezeichnet wird.

Die Standards für ein WLAN basieren auf dem IEEE 802.11b und dem IEEE 802.11g Standard. Alle Dell 802.11b/g Geräte können mit drahtlosen 802.11b/g Geräten anderer Hersteller zusammenarbeiten. Das WiFi-Zertifizierungs-Logo kennzeichnet drahtlose Geräte die durch eine unabhängige Organisation getestet wurden.

Ein drahtloser Client arbeitet entweder den Infrastruktur-Modus oder den Peer-to-Peer-Modus.

Zurück zum Anfang

IdEin WLAN Identifizieren

Ein ESSID und BSSID sind beide Service Set Identifiers (SSID) die den Zugriff auf ein WLAN bieten. Die SSID wird manchmal auch als Netzwerkname bezeichnet. Die SSID bezeichnet auf welches WLAN Sie sich beziehen. Im den meisten Fällen wird auf der Bedienoberfläche die SSID angezeigt.

Wenn ein Access-Point oder ein drahtloser Client installiert wird, fragt das Installationsprogramm nach der SSID. Dell kann Ihnen diese Information nicht zur Verfügung stellen da dies je nach Netzwerk unterschiedlich ist. Aber Sie können die Standrad-SSID wireless für Ihren Dell Wireless 2350 Broadband Router verwenden. Alle drahtlosen Client und Access-Point in einem WLAN müssen den gleichen Netzwerknamen verwenden.

Zurück zum Anfang

Verschlüsselung

In einem WLAN senden und empfangen die drahtlosen Clients und Access-Points die Daten durch die Luft. Ohne entsprechende Sicherheitsvorkehrungen ist es für nicht berechtigte Personen möglich diese Informationen abzufangen.

Ein verbreiteter Weg um Sicherheit und Schutz zu implementieren ist Verschlüsselung. Bei der Verschlüsselung wird ein Algorithmus auf die Informationen angewandt. Bei diesem Algorithmus werden die unverschlüsselten Informationen mit einer Reihe von Hexadezimalzahlen, dem Schlüssel, kombiniert.

Vor der Übermittlung wir der drahtlose Client oder Access-Point die Informationen Verschlüsseln oder Zerhacken. Der Access-Point oder der drahtlose Client der die Informationen empfängt, verwendet den selben Schlüssel um die Daten wiederherzustellen. Diese Informationen sind nur von WLAN Clients lesbar, die über den entsprechenden Schlüssel verfügen. Je länger der Schlüssel ist, desto stärker ist die Verschlüsselung.

Der Dell Wireless 2350 Broadband Router unterstützt Wired Equivalent Privacy (WEP) und Wi-Fi Protected Access (WPA).

WEP

WEP (Wired Equivalent Privacy) bietet die Möglichkeit einen Schlüssel zu erzeugen der von den drahtlosen Clients (z.B. Notebook mit drahtlosem Adapter) und dem Router gemeinsam verwendet wird. Für den Dell Wireless 2350 Broadband Router ist WEP eine optionale Funktion die ein- oder ausgeschaltet werden kann. Wenn die WEP-Verschlüsselung eingeschaltet ist, müssen die WEP-Schlüssel aller Clients mit dem WEP-Schlüssel des Access-Points übereinstimmen, da sonst keine Verbindung Möglich ist. Das Dell Wireless 2350 Broadband Router Schnellinstallationsprogramm bietet eine einfache Möglichkeit die WEP-Verschlüsselung für den Access-Point und die drahtlosen Clients einzurichten.

Hinweis: Es ist von Vorteil, die Schlüssel regelmässig zu ändern. Es wird für alle geschützten Kommunikationen der gleiche Algorithmus verwendet. Wenn der gleiche Schlüssel verwendet wird, werden die Daten immer gleich verschlüsselt. Somit hat jemand der die Daten abhört die Möglichkeit den Schlüssel zu knacken. Aus diesem Grund ist es dringendst empfohlen die Schlüssel regelmässig zu ändern.

Es gibt zwei WEP-Verschlüsselungsmethoden:

• 40(64)-Bit Verschlüsselung
• 104(128)-Bit Verschlüsselung

40-Bit und 64-Bit Verschlüsselung sind identisch. Einige Hersteller verwenden die Bezeichnung 40-Bit und andere 64-Bit. Ein Gerät das angibt 40-Bit Verschlüsselung zu unterstützen arbeitet mit einem Gerät das angibt 64-Bit Verschlüsselung zu unterstützen zusammen - und umgekehrt. Ein 40(64)-Bit Schlüssel besteht aus 10 Hexadezimalzahlen:

Ein 104(128)-Bit Schlüssel hat mehrere Trillionen-Mal so viele Schlüsselkombinationen wie ein 40(64)-Bit Schlüssel. Er besteht aus 26 Hexadezimalzahlen:

Schlüssel (1): 101112131415161718191A1B1C

Alle drahtlosen Clients und Access-Points in einem WLAN müssen die gleiche Verschlüsselungsmethode und den gleichen Schlüssel verwenden. Die folgenden zwei Beispiele zeigen wie wichtig dies ist.

Beispiel 1

Die Verschlüsselungsmethode eines Access-Points ist 40(64)-Bit. Die Verschlüsselungsmethode eines drahtlosen Clients ist 104(128)-Bit. Der Client kann nicht mit dem Access-Point kommunizieren, obwohl der gleiche Schlüssel ausgewählt ist. Um das Problem zu lösen, stellen Sie beim Access-Point die 104(128)-Bit Verschlüsselung ein.

Beispiel 2

Die Verschlüsselungsmethode des Access-Points und des drahtlosen Clients sind gleich. Sie wählen Schlüssel 1 für den Access-Point und Schlüssel 2 für den drahtlosen Client. Der Client kann nicht mit dem WLAN kommunizieren. Um das Problem zu lösen, wählen Sie Schlüssel 2 für den drahtlosen Client.

Hinweis: Verwenden die die gleiche Verschlüsselungsmethode und den gleichen Schlüssel für alle drahtlosen Gräte in einem WLAN. Sonst können die Geräte nicht zusammen kommunizieren.

Das Schlüsselformat des Dell Wireless 2350 Broadband Routers kann ASCII Zeichen oder hexadezimal Zahlen sein. Hexadezimal Zahlen bestehen aus den Zahlen 0 bis 9 und den Buchstaben A bis F. So wird zum Beispiel die dezimale Zahl 15 im hexadezimalen System als F wiedergegeben.

ASCII bedeutet American Standard Code for Information Interchange. ASCII ist ein Code mit dem Englische Zeichen als Zahlen wiedergegeben werden können. So wird zum Beispiel das grosse M als 77 wiedergegeben. Die meisten Computer verwenden ASCII-Codes um Text wiederzugeben. So wird es ermöglicht Daten von einem Computer zu einem anderen zu übertragen.

WPA

WPA (Wi-Fi Protected Access) ist eine Erweiterung des WEP Standards um Ihr drahtloses Netzwerk sicherer zu machen. WPA ist vom zukünftigen IEEE 802.11i Standard abgeleitet und wird auch damit aufwärtskompatibel sein. Es stellt eine verbesserte Datenverschlüsselung und Benutzerauthentifizierung zur Verfügung.

Um die Sicherheit zu erhöhen, verwendet WPA die Temporal Key Integrity Protocol (TKIP) Verschlüsselung um der Verwundbarkeit durch die statischen Schlüssel von WEP zu begegnen. TKIP beinhaltet vier Algorithmen: Message Integrity Check (MIC) um die Pakete zu schützen; Per-Packet Key Hashing (PPK) um unsichere Schlüsseln zu sichern; Extended Initialization Vector (IV) um zu verhindern, dass ein Hacker genügend Pakete sammeln kann um den Schlüssel zu knacken; und ein Schlüssel-Erneuerungs-Mechanismus um den Schlüssel regelmässig zu ändern. TKIP ist die am weitesten verbreitete Verschlüsselungsmethode. Der Wireless 2350 Broadband Router unterstützt auch Advanced Encryption Standard (AES), wenn Ihre drahtlosen Clients TKIP nicht unterstützen. AES wird die 802.11 RC4-Basierte Verschlüsselung in der 802.11i Spezifikation ersetzen. AES bietet maximale Sicherheit für drahtlose Netzwerke.

Für die Benutzerauthentifizierung adoptiert WPA eine Authentifizierung durch das 802.1x Schema. 802.1x bietet ein Framework für die Benutzerauthentifizierung und Schlüsselverteilung. 802.1x besteht aus drei Grundelementen: ein Authentifizierungsserver (typischerweise ein RADIUS Server), ein WPA fähiger Router oder AP und ein WPA fähiger Client. 802.1x stellt sicher, dass nur autorisierte Benutzer auf das Netzwerk zugreifen können. Die 802.1x Protokolle die vom Dell Wireless 2350 Broadband Router unterstützt werden, sind PEAP, TTLS & TLS.

In Firmennetzwerken wird WPA normalerweise zusammen mit einen drahtlosen Router und einem Authentifizierungsserver verwendet. In einem Kleinbüro oder einer Heimumgebung, wo es keinen Authentifizierungsserver gibt, kann man den vorinstallierten Schlüssel (PSK) anstelle des Authentifizierungsservers verwenden.

Der Dell Wireless 2350 Broadband Router unterstützt WPA im PSK Modus und WPA mit 802.1X Authentifizierung. Die gegenseitige Authentifizierung und die verbesserte Verschlüsselung von WPA ermöglicht verbesserte Sicherheit bei der drahtlosen Kommunikation.

Zurück zum Anfang

Automatische Auswahl der Übertragungsrate

Drahtlose Netzwerkadapter und Access-Points mit 802.11g unterstützen eine Übertragungsrate von bis zu 54 Mbps. Mit 802.11b können Daten bis zu einer Geschwindigkeit von 11 Mbps übertragen werden. Der aktuelle Durchsatz kann jedoch kleiner sein, wie auch ein 10 Mbps Ethernet nicht immer 10 Mbps Durchsatz bietet. Die Geschwindigkeit ist abhängig von Dateigrössen, Anzahl Benutzer und Entfernung zum Access-Point. Wenn die Signalstärke zurückgeht, wird die Datenrate des 802.11g automatisch von 54 Mbps auf 48, 36, 24, 18, 12, 9 oder 6Mbps verringert damit die Verbindung erhalten bleibt. Die Datenrate des 802.11b kann sich von 11 Mbps auf 5.5, 2 oder 1Mbps verringern. Die automatische Auswahl der Übertragungsrate ermöglicht eine optimale Kommunikation im WLAN.

Zurück zum Anfang

Zurück zum Inhaltsverzeichnis

Zurück zum Inhaltsverzeichnis

Ein Blick auf das Gerät: Dell™ Wireless 2350 Broadband Router Benutzerhandbuch

Vorderseite

Rückseite

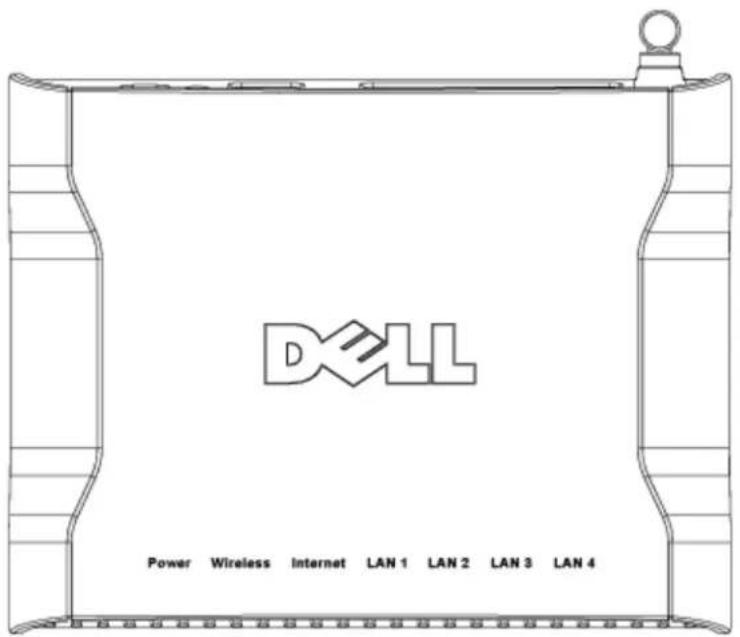

Vorderseite

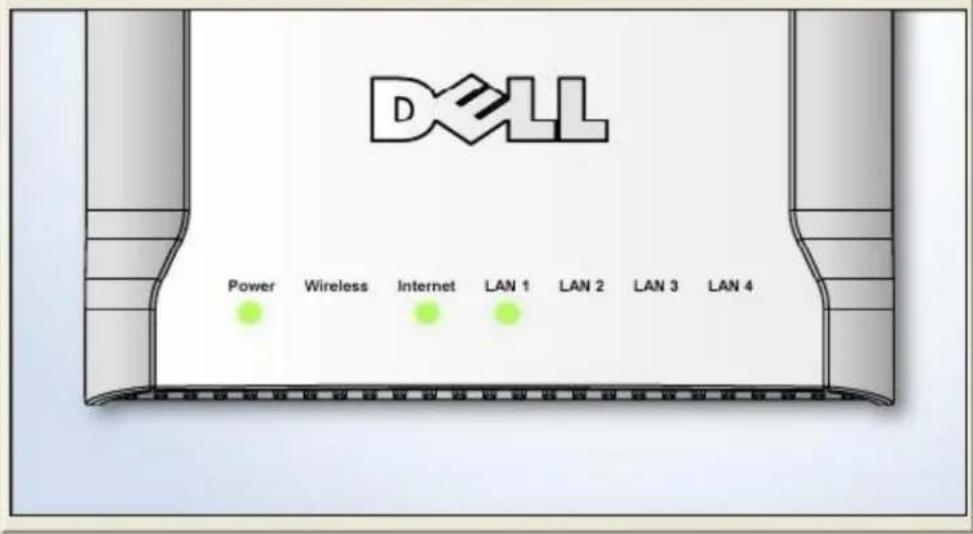

Der Dell Wireless 2350 Broadband Router hat drei Leuchtdioden (LEDs) oder Verbindungsleuchten auf der Vorderseite. Die folgende Tabelle beschreibt das Verhalten dieser LEDs:

Vorderseite

LED Bedeutung Aktivität
Power	Stromversorgung	Die Power LED leuchtet grün, wenn das Gerät eingeschaltet und betriebsbereit ist. Sie blinkt, wenn das Gerät startet oder zurückgesetzt wird.
Wireless	Drahtloses LAN	Diese LED wechselt zwischen ein und aus wenn drahtlose Clients verbunden sind. Sie blinkt wenn Daten auf dem drahtlosen Netzwerk übertragen werden. Sie ist ausgeschaltet, wenn keine drahtlosen Clients mit dem Dell Wireless 2350 Broadband Router verbunden sind.
Internet D	SL- oder Kabel-Modem	Ein grünes Licht bedeutet, dass die Verbindung aktiv ist (der Dell Wireless 2350 Broadband Router ist mit einem Modem verbunden) und Blinken bedeutet, dass Daten übertragen werden.
LAN 1LAN 2LAN 3LAN 4	Local Area Network	Ein grünes Licht bedeutet, dass die Verbindung aktiv ist und Blinken bedeutet, dass Daten übertragen werden.

Zurück zum Anfang

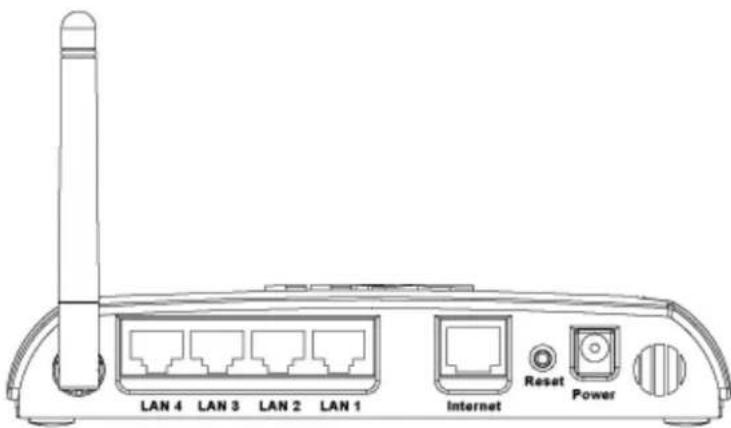

Rückseite

Rückseite

Anschluss	Beschreibung
Power	Verbinden Sie das Netzteil mit diesem Anschluss und verbinden Sie das andere Ende des Stromkabels mit einer Steckdose.
Reset Verwenden	Sie eine Büroklammer (oder ein anderes Objekt) um diesen Knopf für mindestens 5 Sekunden zu drücken. Die Power LED wird eine kurze Zeit erlöschen und dann wieder leuchten. Lassen Sie den Knopf jetzt los um das Gerät auf die Fabrik-Voreinstellungen zurück zu setzen.
Internet	Hier kann ein RJ-45 Stecker zur Verbindung des Dell Wireless 2350 Broadband Routers mit einem xDSL- oder Kabelmodem.
LAN 1 Nehmen	RJ-45 Stecker für den Anschluss von bis zu 4 PCs an den 4-Port-Swich des Dell Wireless

LAN 2

LAN 3

LAN 4

2350 Broadband Routers auf. Dies sind Ethernet Verbindungen.

Zurück zum Anfang

Zurück zum Inhaltsverzeichnis

Zurück zum Inhaltsverzeichnis

Installation and Configuration: Dell™ Wireless 2350 Broadband Router Benutzerhandbuch

Verbindung mit Kabelmodem

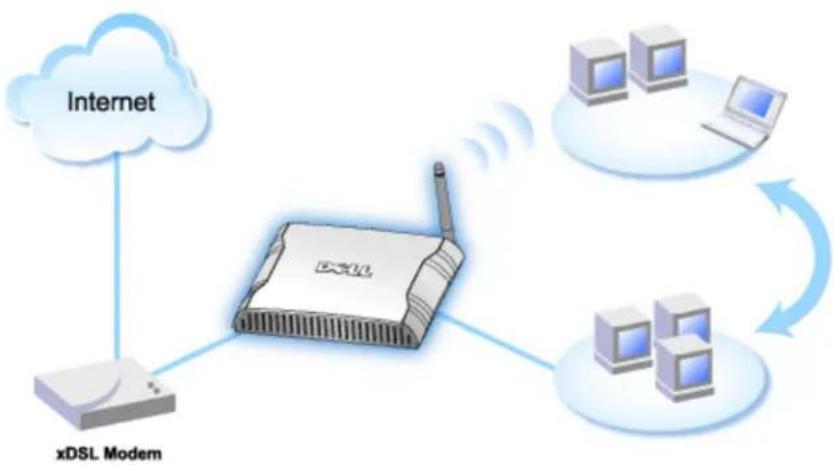

Verbindung mit DSL-Modem

Kabelmodem mit USB Anschluss

Konfigurieren Sie den Dell Wireless 2350 Broadband Router als Access-Point für ein bestehendes Netzwerk

Ihren Dell Wireless 2350 Broadband Router zum Spielen einrichten

Drahtlose Verschlüsselung für den Dell Wireless 2350 Broadband Router einschalten

Das Versenden der SSID verhindern

Datei- und Druckerfreigabe einrichten

Microsoft® Windows® XP Clients mit dem Router verbinden

Zurück zum Inhaltsverzeichnis

Zurück zum Inhaltsverzeichnis

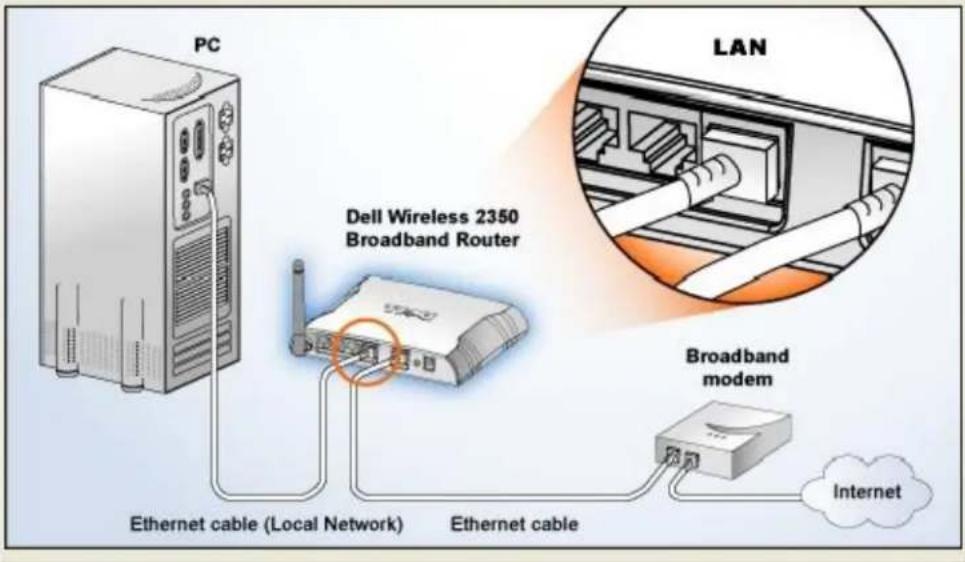

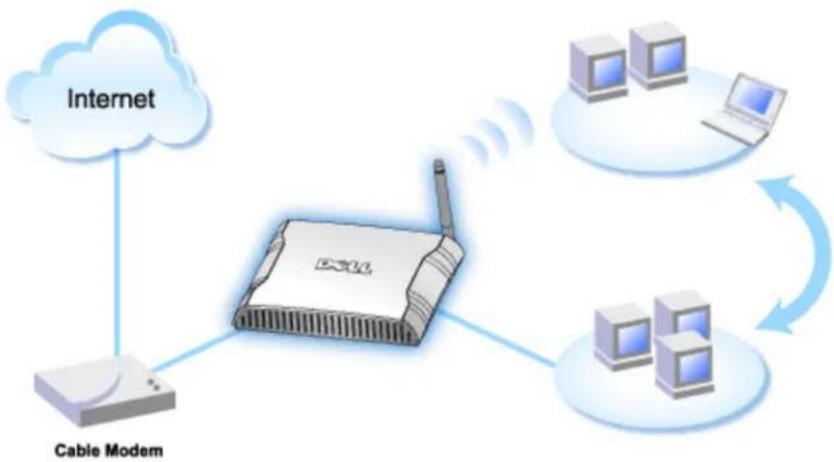

Verbindung mit Kabelmodem

Hinweis: Es ist empfehlenswert, dass Sie den Dell Wireless 2350 Broadband Router für die Internet Verbindung mit dem Schnellinstallationsprogramm installieren, welches auf Ihrer Dell Wireless 2350 Broadband Router CD vorhanden ist. Führen Sie die folgenden Installationsschritte nur aus, wenn es Ihnen unmöglich ist, den Router mit dem Schnellinstallationsprogramm für die Internetverbindung zu installieren.

Kabel Modem - Standard Setup

Benutzen Sie dieses Setup, falls Ihr Kabel Service Provider nicht verlangt, dass Sie Informationen zur Internet Broadband Verbindung angeben.

Kabel Modem mit Namenseinstellungen

Benutzen Sie dieses Setup, falls Ihr Kabel Service Provider einen Host Namen und Domain Namen für Ihre Internet Broadband Verbindung benötigt.

Kabel Modem mit anderen Einstellungen

Benutzen Sie dieses Setup, falls Ihr Kabel Service Provider anderen Informationen verlangt.

Kabel Modem - Standard Setup

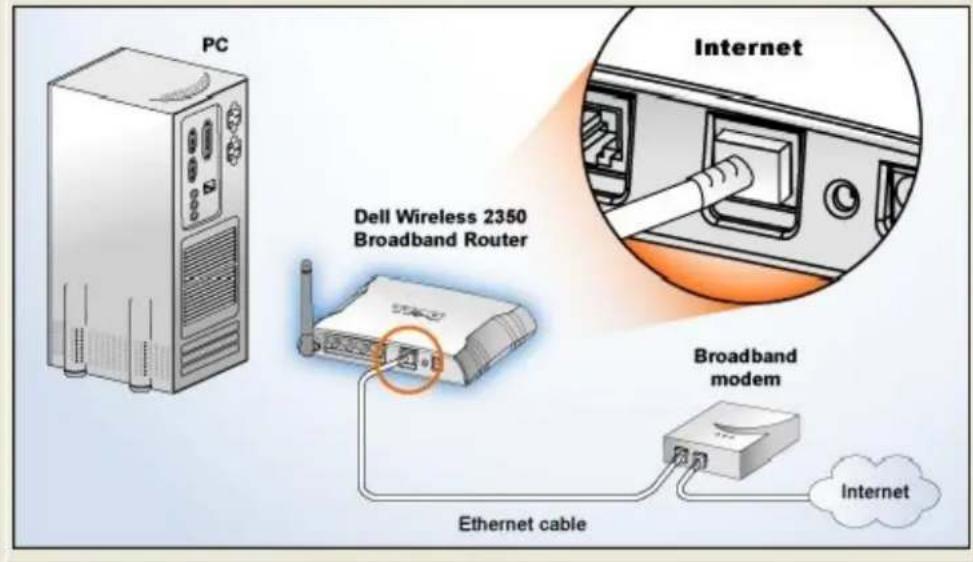

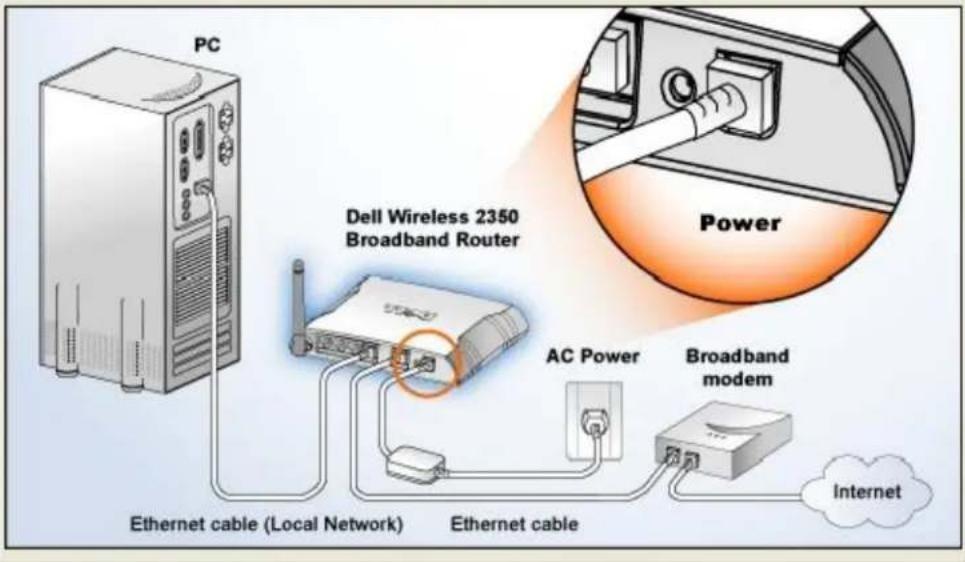

1. Verbinden sie den Ethernet Anschluss an das Kabel Modem mit dem Internet Anschluss des Dell Wireless 2350 Broadband Routers über ein Ethernet Kabel.

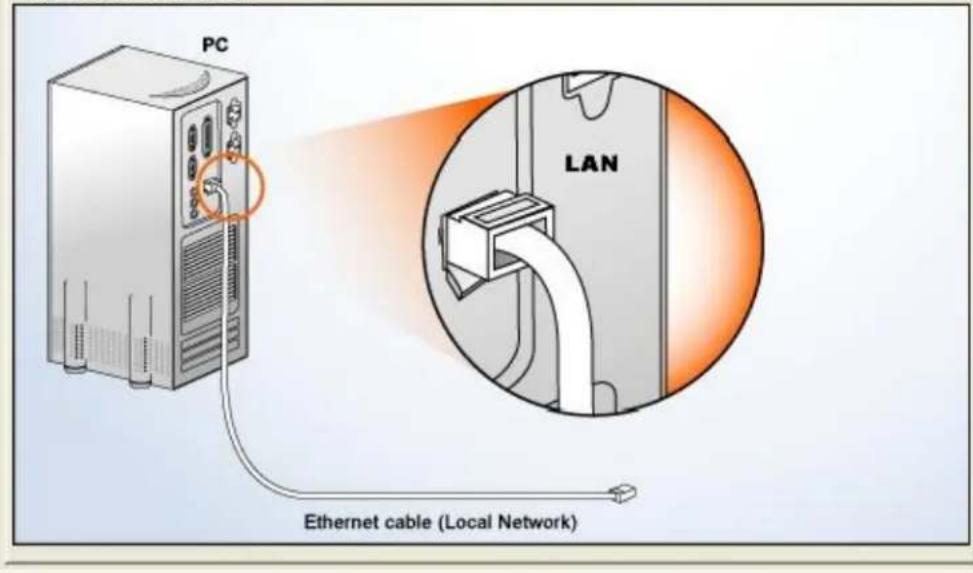

2. Verbinden Sie irgendeines der LAN Anschlüsse des Routers an den Ethernet Anschluss Ihres Computers über ein anderes Ethernet Kabel.
3. Schalten Sie den Dell Wireless 2350 Broadband Router ein.

Hinweis: Falls die Installation nicht erfolgreich ist, da Sie andere Einstellungen eingegeben haben oder es auf andere Faktoren zurückweist, können Sie die Standardeinstellungen durch drücken des Reset Knopfes an der Seite des Routers für 5 Sekunden wieder zurücksetzen. Der Router wird daraufhin mit den Standardeinstellung neu booten und das Setup sollte diesen Punkt abschliessen.

Hinweis: Der Dell Wireless 2350 Broadband Router ist mit den folgenden Einstellungen konfiguriert:

• Das Kable/DSL Interface ist als DHCP-Client konfiguriert.
• Das LAN und drahtlose Interface wird als DHCP-Server konfiguriert.
• Standard Benutzername und Passwort ist admin.

Diese Konfiguration wird mit einem Kabel Modem Provider ohne Problem arbeiten, wenn dieser keine Authentikation benötigt.

Zurück zum Anfang

Kabel Modem mit Namenseinstellung

1. Verbinden Sie den Ethernet Anschluss des Kabel Modems mit dem Internet Anschluss Ihres Routers über ein Ethernet Kabel.
2. Verbinden Sie eines der vier LAN Anschlüsse des Routers mit dem Ethernet Anschluss Ihres Computers über ein weiteres Ethernet Kabel.
3. Schalten Sie den Dell Wireless 2350 Broadband Router ein.

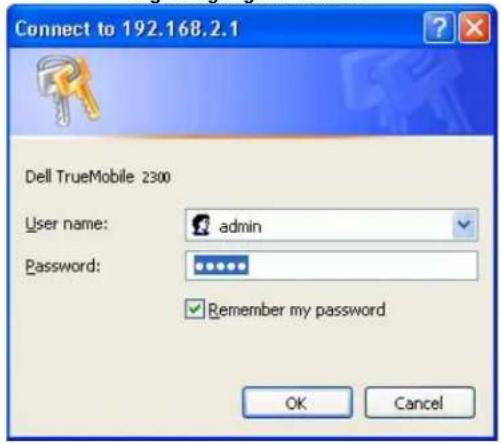

4. Öffnen Sie Ihren Web Browser und gehen Sie auf http://my.router oder die Standardadresse http://192.168.2.1.
5. Geben Sie als Benutzername und Passwort admin ein.

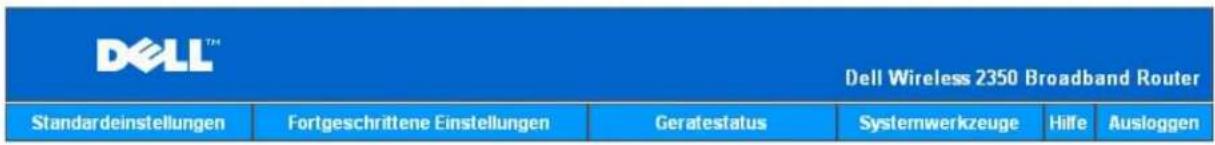

6. Klicken Sie den Basic Settings Knopf auf Ihrer Hauptmenüleiste
7. Klicken Sie den Internet Connection Settings Settings Knopf auf der linken Navigationsleiste.
8. Überprüfen Sie das Kästechen Your ISP requires you to input Host Computer Name or Domain Name.
9. Geben Sie den Benutzernamen und den Computernamen in das entsprechende Kästchen ein.
10. Klicken Sie auf den Next Knopf.
11. Klicken Sie auf Save & Restart, um die neuen Einstellungen zu speichern.

Sobald Ihr Web Browser auf die Hauptseite des Dell Wireless 2350 Broadband Router zurückkehrt, ist das Gerät mit den neuen Einstellungen erfolgreich gestartet worden.

Zurück zum Anfang

Kabel Modem mit anderen Einstellungen

Falls Ihr Kabel Service Anbieter andere Einstellungen für Ihre Internet Breitband Verbindung verlangt, schauen Sie bitte unter Kabel Modem mit Namenseinstellung nach, um auf die CABLE/xDSL ISP Settings zu gelangen und überprüfen Sie nur das entsprechende Kästchen und geben Sie die von Ihrem ISP gewünschten Werte ein.

Zurück zum Anfang

Zurück zum Inhaltsverzeichnis

Zurück zum Inhaltsverzeichnis

Verbindung mit DSL-Modem

Hinweis: Es ist empfehlenswert, den Dell Wireless 2350 Broadband Router für die Internet Verbindung mit Hilfe des Schnellinstallationsprogramm, der auf Ihrer Dell Wireless 2350 Broadband Router CD vorhanden ist, zu installieren. Führen Sie die untenstehenden Installationsschritte nur aus, wenn es Ihnen nicht möglich ist, den Dell Wireless 2350 Broadband Router mit dem Schnellinstallationsprogramm für die Internet Verbindung zu installieren.

Hinweis: PPPoE (Point to Point Protocol over Ethernet) ist die Methode zum authentifizieren oder validieren eines Benutzers oder einer Ausrüstug gegenüber dem Internet Service Provider. Normalerweise wird ein Benutzername und Passwort verwendet.

xDSL ohne PPPoE - Standardeinstellung

Benutzen Sie dieses Setup, wenn Ihr DSL Service Anbieter Sie nicht nach anderen Informationen für Ihre Internet Breitband Verbindung fragt.

xDSL mit PPPoE

Benutzen Sie dieses Setup, wenn Ihr ISP Ihnen ein Benutzername und ein Passwort für die Internet Breitband Verbindung gegeben hat.

xDSL mit PPPoE - Standardeinstellung

1. Verbinden Sie den Ethernet Anschluss Ihres DSL Modems mit dem Internet Anschluss Ihres Routers über ein Ethernet Kabel.
2. Verbinden Sie eines der vier LAN Anschlüsse des Routers mit dem Ethernet Anschluss Ihres Computers über ein weiteres Ethernet Kabel.
3. Schalten Sie den Dell Wireless 2350 Broadband Router ein.
4. Das Setup Ihres Dell Wireless 2350 Broadband Routers sollte mit den Standardeinstellungen arbeiten.

Hinweis: Falls die Installation nicht erfolgreich ist, da Sie andere Einstellungen eingegeben haben oder es auf andere Faktoren zurückweist, können Sie die Standardeinstellungen durch drücken des Reset Knopfes an der Seite

des Routers für 5 Sekunden wieder zurücksetzen. Der Router wird daraufhin mit den Standardeinstellung neu booten und das Setup sollte diesen Punkt abschliessen.

Hinweis: Der Dell Wireless 2350 Broadband Router ist mit den folgenden Einstellungen konfiguriert:

• Das Kable/DSL Interface ist als DHCP-Client konfiguriert.
- Das LAN und drahtlose Interface wird als DHCP-Server konfiguriert.
• Standard Benutzername und Passwort ist admin.

Diese Konfiguration wird mit einem Kabel Modem Provider ohne Problem arbeiten, wenn dieser keine Authentikation benötigt.

Zurück zum Anfang

xDSL mit PPPoE

1. Verbinden Sie den Ethernet Anschluss des Kabel Modems mit dem Internet Anschluss Ihres Routers über ein Ethernet Kabel.
2. Verbinden Sie eines der vier LAN Anschlüsse des Routers mit dem Ethernet Anschluss Ihres Computers über ein weiteres Ethernet Kabel.
3. Schalten Sie den Dell Wireless 2350 Broadband Router ein.
4. Öffnen Sie Ihren Web Browser und gehen Sie auf http://my.router oder die Standardadresse http://192.168.2.1.
5. Geben Sie als Benutzername und Passwort admin ein.
6. Klicken Sie den Basic Settings Knopf auf Ihrer Hauptmenüleiste.
7. Click the Internet Connection Settings menu option on the pull down menu.
8. Wählen Sie für Connection Type die Auswahl DSL(PPPoE).
9. Geben Sie den Benutzernamen ein, der Ihnen von Ihrem ISP in das Feld User Name zugeteilt wurde.
10. Geben Sie Ihr Passwort in die Kästchen Password und Retype Password ein.
11. Falls Ihr ISP eine MAC Adresse benötigt, überprüfen Sie bitte das Kästchen Your ISP requires you to input WAN Ethernet Mac.
12. Geben Sie die Adresse in das entsprechende Feld ein.
13. Klicken Sie auf Next.
14. Klicken Sie auf Save & Restart.
15. Während der Dell Wireless 2350 Broadband Router neu startet, blinkt die Power Anzeige an der Vorderseite des Gerätes auf. Sobald Ihr Web Browser auf die Hauptseite des Wireless Broadband Route zurückkehrt, ist das Gerät mit den neuen Einstellungen erfolgreich gestartet worden.

Zurück zum Anfang

Zurück zum Inhaltsverzeichnis

Zurück zum Inhaltsverzeichnis

Kabelmodem mit USB Anschluss
    K["Dell Wireless 2350 is designed to function ONLY with Ethernet connection to the modem."]

Ein Kabelmodem hat entweder nur einen Ethernet-Anschluss, nur einen USB-Anschluss oder beide Anschlüsse.

Kabelmodem mit nur einem USB-Anschluss

Ihr Dell Wireless 2350 Broadband Router unterstützt ausschliesslich Ethernet-Verbindungen für den Breitbandanschluss. Wenn Ihr Modem nur einen USB-Anschluss hat, müssen Sie es durch ein Modell ersetzen, das mindestens einen Ethernet-Anschluss hat.

Kabelmodem mit USB- und Ethernet-Anschluss

Wenn Ihr Kabelmodem beides, USB- und Ethernet-Verbindungen unterstützt, aber mit einem USB-Kabel an Ihrem Computer angeschlossen ist, führen Sie folgende Schritte aus, um es mit einer Ethernet-Verbindung zu verwenden.

1. Stellen Sie sicher, dass das Kabelmodem ausgeschaltet ist.
2. Entfernen Sie das USB-Kabel vom Computer und vom Kabelmodem.
3. Schliessen Sie das eine Ende eines Standard-Ethernet-Kabels an den Ethernet-Anschluss Ihres Computers an.
4. Schliessen Sie das andere Ende des Kabels an den Ethernet-Anschluss Ihres Kabelmodems an.
5. Schalten Sie das Kabelmodem ein. Das Kabelmodem kann mehrere Minuten brauchen bis es initialisiert ist.

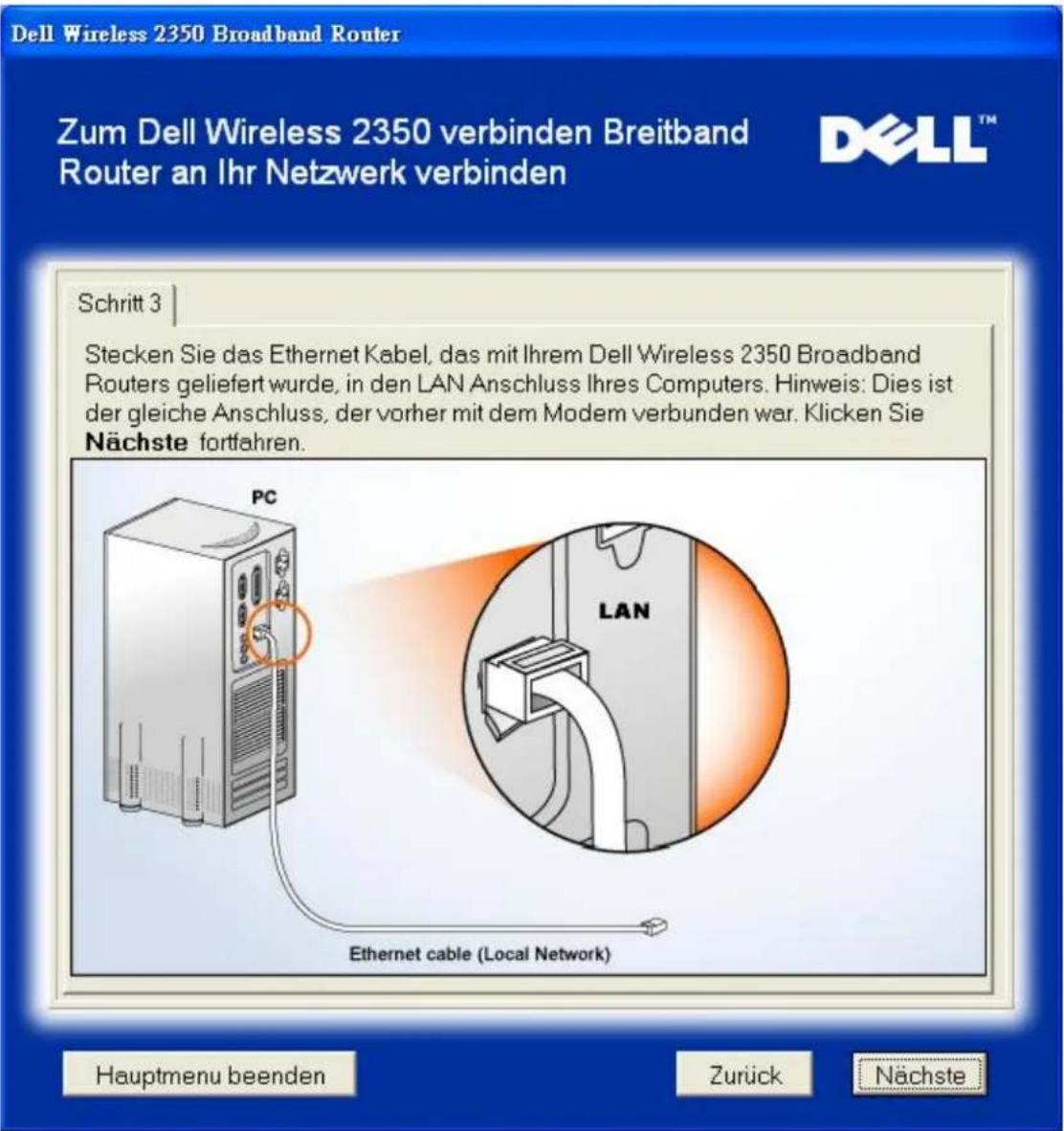

6. Legen Sie die Dell Wireless 2350 Broadband Router CD in das CD-Laufwerk des Computers ein um das Schnellinstallationsprogramm zu starten und klicken Sie den Installieren Knopf. Folgen Sie den Anweisungen am Bildschirm.

Zurück zum Anfang

Zurück zum Inhaltsverzeichnis

Konfigurieren Sie den Dell Wireless 2350 Broadband Router als Access-Point für ein bestehendes Netzwerk

Wenn Sie ein existierendes Netzwerk haben, können Sie den Access-Point zur Erweiterung Ihres Netzwerkes verwenden, indem weitere Clients verbunden werden. Sie MÜSSEN den DHCP-Server des Routers ausschalten, wenn ein anderer DHCP-Server betrieben wird um IP-Konflikte zu vermeiden. Um die DHCP-Server Funktion auszuschalten, führen Sie folgende Schritte aus:

1. Öffnen Sie einen Browser und gehen Sie zu http://my.router, oder der Standardadresse http://192.168.2.1. Das Fenster Netzwerkpasswort eingeben erscheint.
2. Geben Sie in die Felder Benutzernamen und Passwort "admin" ein.
3. Klicken Sie auf den OK Knopf.

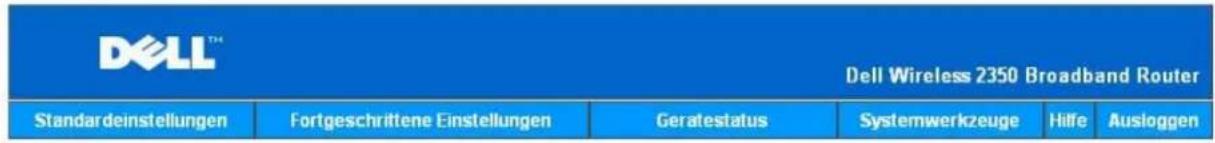

4. Klicken Sie auf das Register Grundeinstellungen und warten Sie bis das Menu erscheint.
5. Klicken Sie auf die Auswahl Router-Modus.
6. Wählen Sie den Access-Point Modus.
7. Klicken Sie den Weiter Knopf.
8. Klicken Sie auf das Register Erweiterte Einstellungen und warten Sie bis das Menu erscheint.
9. Klicken Sie auf DHCP-Server Einstellungen im Menü.
10. Entfernen Sie das Häkchen bei DHCP-Server aktivieren.
11. Klicken Sie den Speichern Knopf.

Sie müssen dem Dell Wireless 2350 Broadband Router eine statische IP-Adresse zuweisen. Führen Sie dazu folgende Schritte aus::

Hinweis: Die IP-Adresse sollte vom DHCP-Server reserviert werden. Der Router kann nicht als DHCP-Client verwendet werden - es muss deshalb eine statische IP-Adresse zugewiesen werden.

1. Klicken Sie auf das Register Erweiterte Einstellungen und warten Sie bis das Menu erscheint.
2. Klicken Sie auf Erweiterte IP-Einstellungen im Menü.
3. Stellen Sie sicher, dass das Häkchen bei IP-Adresse automatisch von DHCP-Server beziehen entfernt ist.
4. Wiesen Sie dem Router eine IP-Adresse zu.
5. Klicken Sie den Speichern Knopf.
6. Es wird eine Warnmeldung angezeigt. Klicken Sie auf den OK Knopf.
7. Es erscheint eine Hinweis-Seite mit Hinweisen wie die IP-Adresse der Computers aktualisiert werden kann.
8. Klicken Sie den Weiter Knopf.
9. Wenn Ihr Browser auf die Homepage Dell Wireless 2350 Broadband Routerr des zurückkehrt, dann hat das Gerät erfolgreich mit den neuen Einstellungen gestartet.
10. Schliessen Sie ein Ethernet-Kabel Ihres bestehenden Netzwerkes an den LAN Anschluss des Routers an.

Zurück zum Inhaltsverzeichnis

Zurück zum Inhaltsverzeichnis

Ihren Dell™ Wireless 2350 Broadband Router zum Spielen einrichten

Dieser Abschnitt behandelt die Konfiguration des Dell Wireless 2350 Broadband Router zum Spielen. In gewissen Fällen kann die Firewall des Routers dazu führen, dass Spiele nicht gewünscht funktionieren. Dieses Dokument stellt nicht für jedes Spiel Informationen zur Verfügung, aber es wird erläutert wie TCP/IP-Ports für einen oder mehrere Computer geöffnet werden können.

Hinweis: Der Betrieb eines Clients im Internet ohne Firewall-Schutz kann unerlaubte Zugriffe auf den Computer ermöglichen. Dadurch können Daten verloren gehen.

Folgen Sie den folgenden Schritten um den Router zum Spielen einzurichten.

Finden Sie die MAC-Adresse des Computer den Sie zum Spielen verwenden möchten

1. Klicken Sie den Start Knopf.
2. Klicken Sie Ausführen.
3. Geben Sie im Open Feld den folgenden Text ein: cmd
4. Klicken Sie den OK Knopf. Das Kommandozeilenfenster erscheint.
5. Geben Sie im Kommandozeilenfenster ipconfig /all ein.
6. Schreiben Sie die MAC-Adresse (Physikalische Adresse) des Computer auf, den die zum Spielen verwenden möchten.

Router-Einstellungen ändern

1. Öffnen Sie einen Browser und gehen Sie zu http://my.router, oder der Standardadresse http://192.168.2.1. Das Fenster Netzwerkpasswort eingeben erscheint.
2. Geben Sie in die Felder Benutzernamen und Passwort "admin" ein.
3. Klicken Sie auf das Register Erweiterte Einstellungen.
4. Klicken Sie auf DHCP-Server Einstellungen im Menü.
5. Klicken Sie den Hinzufügen Knopf bei IP-Adressen Reservation.

a. Geben Sie die MAC-Adresse des Computers den Sie zum Spielen verwenden möchten in das Feld MAC-Adresse ein.
b. Geben Sie die IP-Adresse für den Computer ein.

1. Klicken Sie den Speichern Knopf.
2. Klicken Sie auf das Register Erweiterte Einstellungen.

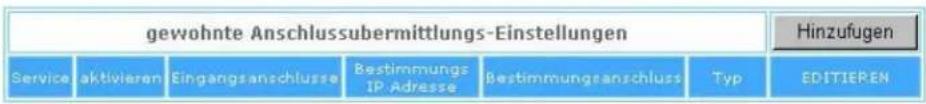

3. Klicken Sie auf Port-Weiterleitungs-Einstellungen im linken Menü.

a. Um eien einzelnen Computer zum Spielen zu konfigurieren, Klicken Sie auf DMZ Host aktivieren.
b. Geben Sie die IP-Adresse des Computers in das Feld DMZ IP-Adresse ein.
c. Klicken Sie den Speichern Knopf.

Hinweis: Es kann nur ein einzelner Computer mit dem DMZ Dienst konfiguriert werden. Um mehrere Computer zum Spielen einzurichten, schauen Sie bitte bei Spezielle Port-Weiterleitungs-Einstellungen unter Port-Weiterleitungs-Einstellungen nach.

1. Starten Sie den Clientcomputer neu. Der Clientcomputer wird die neu zugewiesene IP-Adresse erhalten und es werden keine TCP/IP-Ports von der Firewall-Funktion des Routers blockiert.

Zurück zum Inhaltsverzeichnis

Zurück zum Inhaltsverzeichnis

Drahtlose Verschlüsselung für den Dell Wireless 2350 Broadband Router einschalten

Ohne drahtlose Verschlüsselung kann jemand im Netzwerk den Datenverkehr abhören oder auf das Netzwerk zugreifen. Der Dell Wireless 2350 Broadband Router unterstützt Wired Equivalent Privacy (WEP) und Wi-Fi Protected Access (WPA) Datenverschlüsselung für die drahtlose Sicherheit.

WPA ist eine Erweiterung des WEP Standards um Ihr drahtloses Netzwerk sicherer zu machen.

Wenn Sie Ihr Netzwerk mit WPA sichern möchten, müssen auch die drahtlosen Clients WPA unterstützen. Falls Sie ein Produkte von Dell als drahtlose Clients verwenden, können Sie unter http://support.dell.com nachschauen, ob entsprechende Softwareupdates verfügbar sind.

1. Melden Sie sich beim webbasierten Konfigurationstool an, indem Sie http://my.router oder die Adresse http://192.168.2.1 einegeben. Das Fenster Netzwerkpasswort eingeben erscheint.
2. Geben Sie in die Felder Benutzernamen und Passwort "admin" ein.
3. Klicken Sie auf Grundeinstellungen und warten Sie bis das Menü erscheint.
4. Wählen Sie Drahtlose Sicherheit aus dem Menü.
5. Klicken Sie auf Drahtlose Sicherheit aktivieren.
6. Wählen Sie entweder WEP oder WPA der Liste Netzwerk Verschlüsselung.

WEP

1. Wählen Sie ASCII Zeichen oder hexadezimale Zahlen als Schlüsselformat. Hexadezimalzahlen bestehen aus den Zahlen 0 bis 9 und den Buchstaben A bis F. Wenn Sie ASCII Zeichen wählen, können Sie beliebige Zeichen eingeben.
2. Wählen Sie eine Schlüssellänge aus der Liste.
3. Geben Sie vier verschiedene Schlüssel in die Felder Schlüssel 1, Schlüssel 2, Schlüssel 3 und Schlüssel 4 ein. Wenn Sie 40(64)-Bit Verschlüsselung gewählt haben, geben Sie 5-Zeichen (oder 10 Hexadezimalzahlen) ein. Für die 104(128)-Bit Verschlüsselung, geben Sie 13-Zeichen (oder 26 Hexadezimalzahlen) ein.
4. Wählen Sie einen Schlüssel als Standardschlüssel aus der Auswahlliste.
5. Klicken Sie den Weiter Knopf und klicken Sie dann Speichern & Neustarten um die Änderungen anzuwenden.
6. Richten Sie WEP für Ihre Clients ein. Beziehen Sie sich auf die Dokumentation oder Hilfe der entsprechenden System um WEP einzurichten.

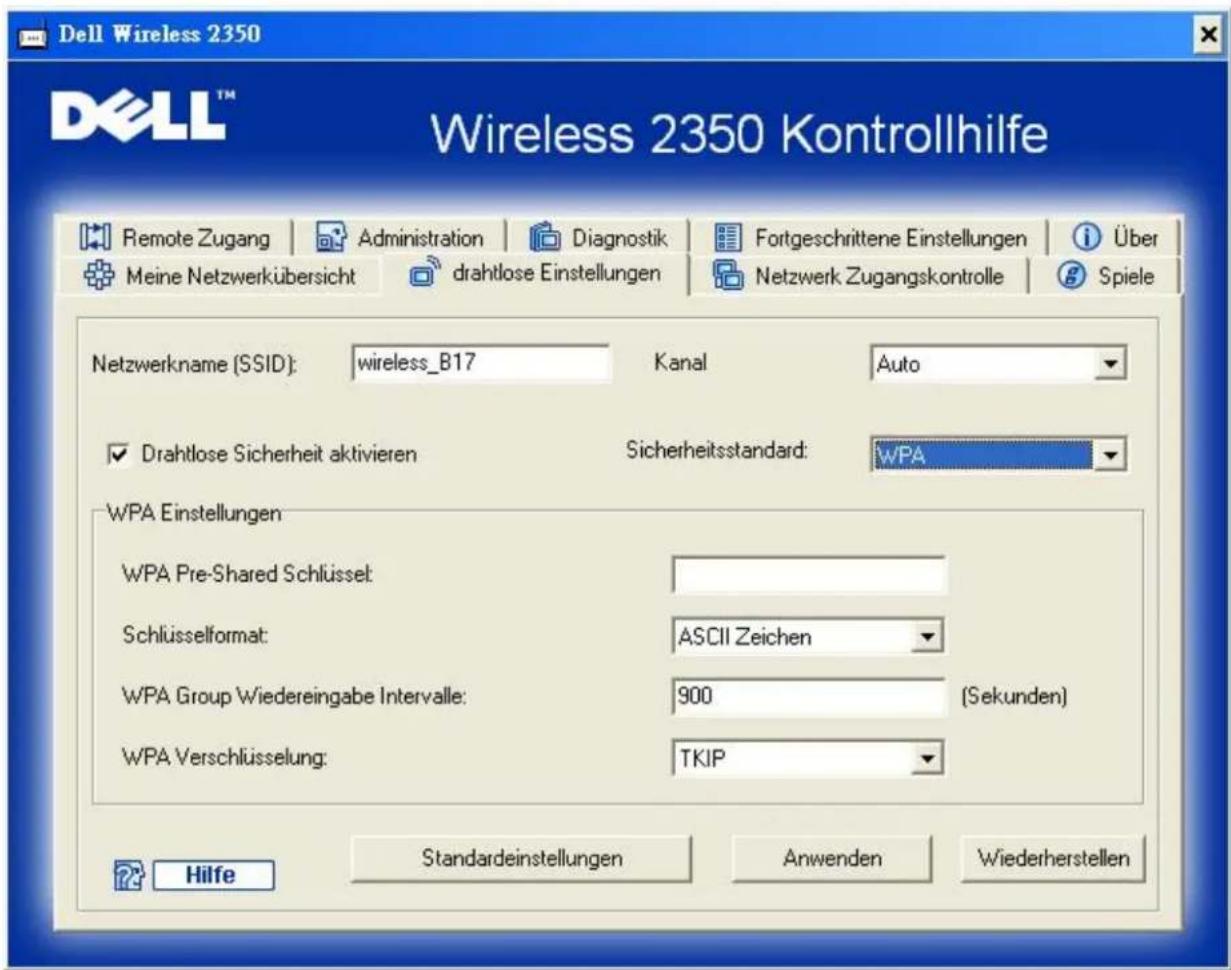

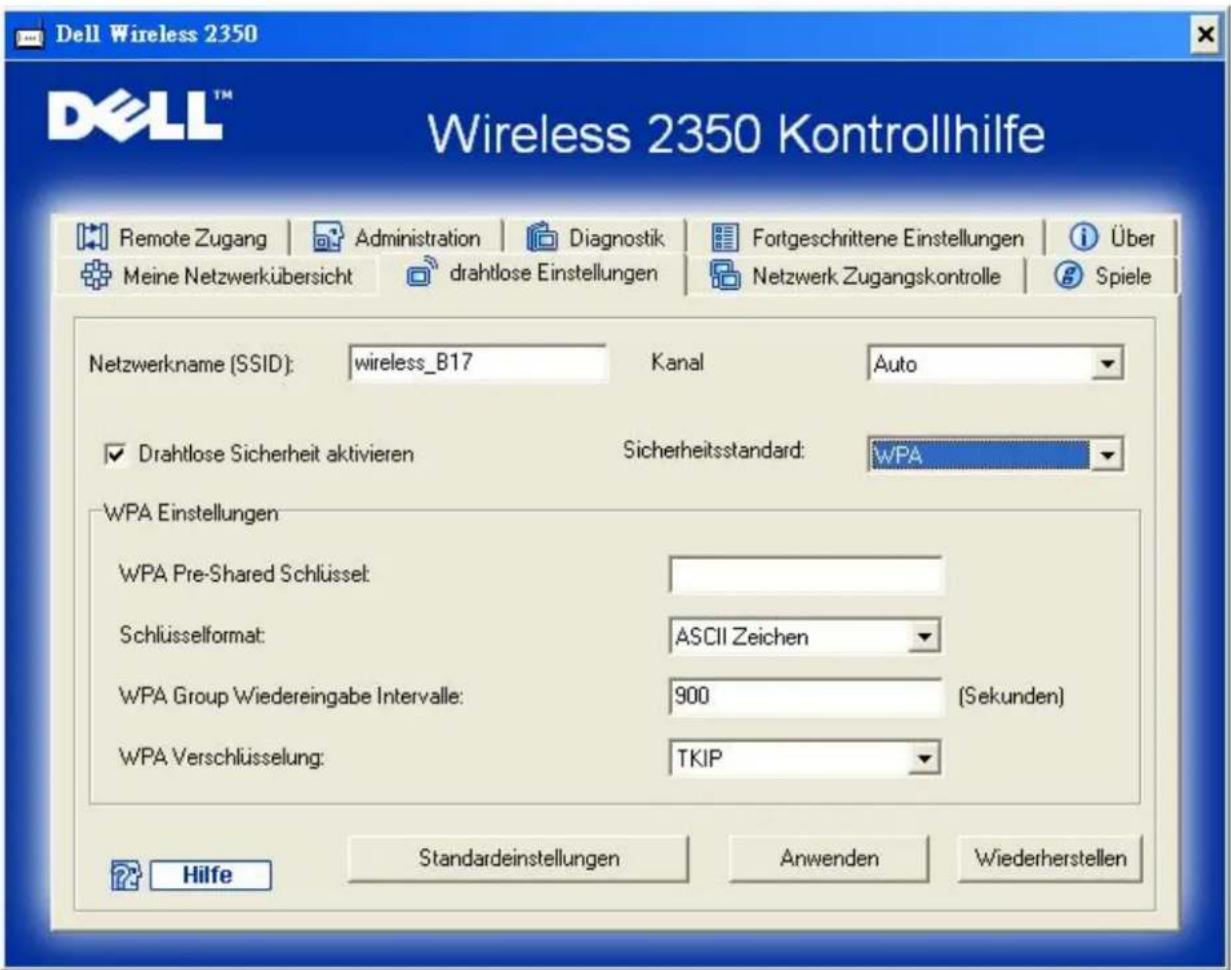

WPA

1. Geben Sie Ihren vorinstallierter Schlüssel in das Feld Vorinstallierter Schlüssel ein. Alle drahtlosen Clients müssen den gleichen Schlüssel verwenden um Zugriff auf das Netzwerk zu erhalten. Bitte beachten Sie auch, dass das Schlüsselformat ebenfalls übereinstimmen muss.
2. Wählen Sie ASCII Zeichen oder hexadezimale Zahlen als Schlüsselformat. Hexadezimalzahlen bestehen aus den Zahlen 0 bis 9 und den Buchstaben A bis F. Wenn Sie ASCII Zeichen wählen, können Sie beliebige Zeichen eingeben.
3. Mit den WPA Gruppen-Schlüsselerneuerungs-Intervall wird angegeben wie oft der Schlüssel erneuert wird.
4. Bei WPA Verschlüsselung können Sie zwischen TKIP und AES wählen. Wählen Sie eine Verschlüsselung die Ihre drahtlosen Client unterstützen.
5. Klicken Sie den Weiter Knopf und klicken Sie dann Speichern & Neustarten um die Änderungen anzuwenden
6. Richten Sie WPA-PSK für Ihre Clients ein. Beziehen Sie sich auf die Dokumentation oder Hilfe der entsprechenden System um WPA-PSK einzurichten.

Hinweis: Der Dell Wireless 2350 Broadband Router bietet zwei Wege um die drahtlose Verschlüsselung zu aktivieren. Eine Möglichkeit ist mit dem webbasierten Konfigurationstool wie hier beschrieben. Die anderen Möglichkeit ist durch das Windowsbasierte Kontroll-Hilfsprogramm.

Zurück zum Inhaltsverzeichnis

Zurück zum Inhaltsverzeichnis

Das Versenden der SSID verhindern

1. Öffnen Sie einen Browser und gehen Sie zu http://my.router, oder der Standardadresse http://192.168.2.1. Das Fenster Netzwerkpasswort eingeben erscheint.
2. Geben Sie in die Felder Benutzernamen und Passwort "admin" ein.
3. Klicken Sie auf das Register Erweiterte Einstellungen und warten Sie bis das Menu erscheint.
4. Klicken Sie auf Erweiterte drahtlose Einstellungen im Menü.
5. Setzen Sie ein Häkchen bei Mein drahtloses Netzwerk verbergen.
6. Klicken Sie auf den Speichern Knopf.

Zurück zum Inhaltsverzeichnis

Zurück zum Inhaltsverzeichnis

Datei- und Druckerfreigabe einrichten

Datei- und Druckerfreigabe einrichten

Einen Drucker freigeben

Dateien freigeben

Datei- und Druckerfreigabe einrichten

Folgen Sie den folgenden Instruktionen um den Dienst zur Datei- und Druckerfreigabe einzurichten.

Für Windows 2000 und XP

1. Klicken Sie mit der rechten Maustaste auf das Netzwerkumgebung Symbol (auf dem Desktop bei Windows 2000 und im Startmenü bei Windows XP) und wählen Sie Eigenschaften im Menü.
2. Klicken Sie mit der rechten Maustaste auf Ihre LAN-Verbindung und wählen Sie Eigenschaften im Menü.
3. Wenn Sie den Eintrag Datei- und Druckerfreigabe für Microsoft Netzwerke sehen, können Sie diese Schritte überspringen. Die Datei- und Druckerfreigabe wurde bereits installiert.
4. Wenn der Eintrag Datei- und Druckerfreigabe für Microsoft Netzwerke nicht vorhanden ist, klicken Sie auf den Installieren Knopf.
5. Klicken Sie auf Dienst und dann auf den Hinzufügen Knopf.
6. Wenn Sie Datei- und Druckerfreigabe für Microsoft Netzwerke und klicken Sie dann den OK Knopf.

Einen Drucker freigeben

Um einen Drucker freizugeben, führen Sie die folgenden Schritte am Computer an dem der Drucker angeschlossen ist aus:

1. Klicken Sie den Start Knopf, klicken Sie auf Einstellungen und dann auf Drucker.
2. Klicken Sie auf den Drucker den Sie freigeben wollen.
3. Öffnen Sie das Menü Datei und klicken Sie auf Eigenschaften.
4. Klicken Sie auf die Registerkarte Freigebe und dann auf Freigeben als.
5. Folgen Sie den Anweisungen am Bildschirm.

Der Drucker kann jetzt von den anderen Computern verwendet werden.

Führen Sie die folgenden Schritte an allen anderen Computern aus:

1. Klicken Sie den Start Knopf, klicken Sie auf Einstellungen und dann auf Drucker.

2. Doppelklicken Sie auf das Neuer Drucker Symbol.

3. Klicken Sie beim ersten Bildschirm auf Weiter.

4. Auf dem nächsten Bildschirm wählen Sie Netzwerkdrucker und klicken Sie dann auf den Weiter Knopf.
5. Klicken Sie auf Durchsuchen (bei einigen Systemen auf Weiter) und wählen Sie den Drucker, den Sie verwenden möchten.
6. Folgen Sie den Anweisungen am Bildschirm.

Dateien freigeben

Sie können Dateien auf Ihrem Computer freigeben damit andere Benutzer von anderen Computern diese Dateien verwenden können.

1. Klicken Sie im Microsoft Windows Explorer mit der rechten Maustaste auf den Ordner oder das Laufwerk das Sie freigeben möchten und klicken Sie dann auf Freigabe.
2. Klicken Sie auf Diesen Ordner freigeben.
3. Geben Sie einen Namen für die Freigabe an und folgen Sie den Anweisungen am Bildschirm.

Zurück zum Inhaltsverzeichnis

Zurück zum Inhaltsverzeichnis

Microsoft Windows XP Clients mit dem Router verbinden

Abhängig vom Service-Pack das auf Ihrem Windows XP installiert ist, erfolgt die Verbindung zum Dell Wireless 2350 Broadband Router unterschiedlich.

Prüfen Sie welches Service-Pack installiert ist:

1. Klicken Sie den Start Knopf und dann auf Control Panel.
2. Wenn Sie die Category View of Control Panel sehen, Klicken Sie auf Switch to Classic View.
3. Doppelklicken Sie auf System.
4. Koichen Sie auf das Register Wireless Networks. Das Service-Pack sollte anegzeigt werden.

Wenn Sie herausgefunden haben, welches Service-Pack sie haben, lesen Sie im entsprechenden Abschnitt weiter.

Microsoft Windows XP Clients ohne Service Pack 2 mit dem Router verbinden
Microsoft Windows XP Clients mit Service Pack 2 mit dem Router verbinden

Microsoft Windows XP Clients ohne Service Pack 2 mit dem Router verbinden Konfiguration automatischer Netzwerkverbindungen

Befolgen Sie folgende Schritte, um ein Funknetzwerk (oder mehrere) für Selbstverbindung zu konfigurieren:

1. Klicken Sie den Start Knopf und dann auf Control Panel.
2. Wenn Sie die Category View of Control Panel sehen, Klicken Sie auf Switch to Classic View.
3. Doppelklicken Sie auf Network Connections.
4. Rechter Mausklick auf das Symbol Wireless Network Connection und Klick auf Properties.
5. Klicken Sie, wie unten gezeigt, auf die Taste Wireless Networks.
   Der eingerichtete Netzwerkname sollte vorhanden sein.

Hinweis: Zwecks weiterer Information klicken Sie auf die von Microsoft bereitgestellte Hilfe Über den Aufbau der Konfiguration von Funknetzwerken lernen.

Verschlüsselung freigeben

Da drahtlose Netzwerke die Daten unter Verwendung von Hochfrequenz übertragen, können andere Computer mit Netzwerk-Adaptern innerhalb des Bereiches Ihres Funk-Breitband-Routers sich mit Ihrem Netzwerk verbinden. Durch Freigabe der Verschlüsselung können Sie ungenehmigten Zugang zu Ihrem Funk-Netzwerk verhindern. Wenn Sie die Verschlüsselung freigeben, müssen Sie einen Netzwerk-Chiffrierschlüssel, oder einfach Netzwerkschlüssel, bestimmen. Der Netzwerkschlüssel kann eine Kombination aus Zahlen, Buchstaben oder Zahlen und Buchstaben sein. Der Netzwerkschlüssel muss mit dem für Ihren Dell Wireless 2350 Broadband Router spezifizierten Netzwerkschlüssel übereinstimmen.

1. Klicken Sie den Start Knopf und dann auf Control Panel.
2. Wenn Sie die Category View of Control Panel sehen, Klicken Sie auf Switch to Classic View.
3. Doppelklicken Sie auf Network Connections.
4. Rechter Mausklick auf das Symbol Wireless Network Connection und Klick auf Properties.

5. Klicken Sie, wie unten gezeigt, auf die Taste Wireless Networks.

6. Überprüfen Sie, dass das Feld Use Windows to configure my wireless network settings gewählt ist; im gegenteiligen Fall wählen Sie es aus.

7. Im Verzeichnis der verfügbaren Netzwerke wählen Sie Ihr Funk-Netzwerk aus und klicken Sie auf Configure. Das Wireless Network Properties Fenster erscheint.

8. Wählen Sie in dem Feld Wireless Network Properties unter Funk-Netzwerkschlüssel (WEP) Data encryption WEP enabled aus und wählen Sie nicht The key is provided for me automatically. Dadurch können Sie in dem Feld Network key (Netzwerkschlüssel) einen Chiffrierschlüssel eingeben.

9. Geben Sie Ihren Netzwerkschlüssel in das Feld Network key ein.

10. Wenn Sie Ihren Schlüssel eingegeben haben, klicken Sie auf OK.

Hinweis: Falls der Netzwerk-Chiffrierschlüssel für Ihren drahtlosen Adapter nicht mit dem an Ihrem Dell Wireless 2350 Broadband Router eingestellten übereinstimmt, wird Ihr PC bei der Verbindung mit dem Netzwerk versagen.

Microsoft Windows XP Clients mit Service Pack 2 mit dem Router verbinden

Konfiguration automatischer Netzwerkverbindungen

Dell empfiehlt die Verwendung des Schnellinstallationsprogramm welches auf der Dell Wireless 2350 Broadband Router CD ausgeliefert wird.

Um das Schnellinstallationsprogramm zu starten, führen Sie folgende Schritte aus:

1. Legen Sie die Dell Wireless 2350 Broadband Router CD in das CD-Laufwerk ein. Der Computer wird das Installationsprogramm automatisch starten. Falls nicht, führen Sie folgende Schritte aus.

a. Klicken Sie auf den Start Knopf und anschliessend auf Ausführen.
b. Tippen Sie nach Öffnen: folgenden Text ins Eingebefeld: X:\setup.exe (wobei X der Buchstabe Ihres CD-Laufwerkes ist).

Wenn das Schnellinstallationsprogramm gestartet ist, Wählen Sie "Drahtlose Computer Verbinden" und folgen Sie den Anweisungen.

Hinweis: Falls der Netzwerk-Chiffrierschlüssel für Ihren drahtlosen Adapter nicht mit dem an Ihrem Dell Wireless 2350 Broadband Router eingestellten übereinstimmt, wird Ihr PC bei der Verbindung mit dem Netzwerk versagen.

Zurück zum Anfang

Zurück zum Inhaltsverzeichnis

Zurück zum Inhaltsverzeichnis

Den Router verwenden: Dell™ Wireless 2350 Broadband Router Benutzerhandbuch

Überblick

Fabrik-Voreinstellungen

Schnellinstallationsprogramm

Kontroll-Hilfsprogramm

Webbasiertes Konfigurationstool

Überblick

Fabrik-Voreinstellungen: Ihr Wireless 2350 Broadband Router wird mit Fabrik-Voreinstellungen ausgeliefert, die für die meisten Netzwerk-Szenarien eingesetzt werden können. Es gibt jedoch Fälle, in denen aufgrund Ihrer Netzwerkumgebung, eine andere Konfiguration für den Access-Point benötigt wird.

Schnellinstallationsprogramm: Das Schnellinstallationsprogramm ist eine Windowsbasierte Software, die auf Ihrer Dell Wireless 2350 Broadband Router CD vorhanden ist. Sie können diese Programm verwenden um 1) Ihren Access-Point zu konfigurieren, bevor er an das Netzwerk angeschlossen wird, 2) drahtlose Clients zu Ihrem Netzwerk hinzuzufügen, 3) das Kontroll-Hilfsprogramm auf Ihrem Computer zu installieren und 4) Links auf das Benutzerhandbuch und zur Dell Support Website aufzurufen. Konsultieren Sie das Kapitel Schnellinstallationsprogramm für detaillierte Informationen.

Kontroll-Hilfsprogramm: Das Kontroll-Hilfsprogramm ist eine Windowsbasierte Software, die auf Ihrer Dell Wireless 2350 Broadband Router CD vorhanden ist. Diese Hilfsprogramm kann auf Ihrem Computer installiert werden, indem im Schnellinstallationsprogramm die Option Kontroll-Hilfsprogramm installieren gewählt wird. Dieses Programm stellt Ihnen ein nützliches Konfigurationshilfsmittel zur Verfügung, um den Dell Wireless 2350 Broadband Router zu verwalten. Konsultieren Sie das Kapitel Kontroll-Hilfsprogramm für detaillierte Informationen.

Webbasiertes Konfigurationstool: Das webbasierte Konfigurationstool ist für die erweiterte Konfiguration des Dell Wireless 2350 Broadband Routers. Dies ist ein Tool, das im innern des Access-Points zur Verfügung gestellt wird, und auf das Sie über einen Web-Browser von Ihrem Computer aus zugreifen können. Dieses Tool ermöglicht die einfache und erweiterte Konfiguration Ihres Dell Wireless 2350 Broadband Routers. Zum Beispiel können mehrere virtuelle APs eingerichtet werden oder Sie können das drahtlose Netzwerk ausschalten. Konsultieren Sie das Kapitel Webbasiertes Konfigurationstool für detaillierte Informationen.

Hinweis: Das Schnellinstallationsprogramm und das Kontroll-Hilfsprogramm müssen auf einem Windows 2000 oder Windows XP Computer ausgeführt werden. Für das webbasierte Konfigurationstool müssen Microsoft Internet Explorer 4.0 (oder höher) oder Netscape 4.0 (oder höher) verwendet werden.

Zurück zum Inhaltsverzeichnis

Zurück zum Inhaltsverzeichnis

Fabrik-Voreinstellungen: Dell™ Wireless 2350 Broadband Router Benutzerhandbuch

Dell hat den Dell Wireless 2350 Broadband Router mit den folgenden Einstellungen vorkonfiguriert:

Hinweis: Falls Sie den Überblick über die Einstellungen verlieren, können Sie den Router durch drücken der Reset-Taste auf diese Werte zurücksetzen.

Einstellung Vorgabe
Benutzername admin
Passwort admin
Gerätename Dell Wireless 2350 BroadBand router
IP-Adresse 192.168.2.1
Subnetzmaske 255.255.255.0
10 Mbps Ethernet WAN IPbezogen>	bezogen>
WAN DHCP Client Aktiviert
ESSID (Name des drahtlosen Netzwerkes) wireless
Kanal Auto
Verschlüsselung Keine Verschlüsselung
DHCP-Server Aktiviert
NAT-Routing Aktiviert

Hinweis: Ihr Wireless 2350 Broadband Router wird mit Fabrik-Voreinstellungen ausgeliefert, die für die meisten Netzwerk-Szenarien eingesetzt werden können. Es gibt jedoch Fälle, in denen aufgrund Ihrer Netzwerkumgebung, eine andere Konfiguration für den Access-Point benötigt wird.

Zurück zum Inhaltsverzeichnis

Zurück zum Inhaltsverzeichnis

Schnellinstallationsprogramm: Dell™ Wireless 2350 Broadband Router Benutzerhandbuch

Einführung

Das Schnellinstallationsprogramm starten

Schritt für Schritt durch das Schnellinstallationsprogramm

Einführung

Das Schnellinstallationsprogramm ist ein einfach zu bedienendes Programm, das auf der Dell Wireless 2350 Broadband Router CD enthalten ist. Es stellt vereinfachte Schritte zur Konfiguration des Access-Points dar. Das Schnellinstallationsprogramm zeigt eine Reihe von Illustrationen an, auf denen gezeigt wird, wie der Access-Point mit einem Computer verbunden wird. Es bietet dem Benutzer die Möglichkeit die drahtlosen Parameter (wie SSID, Kanalnummer, IP-Adresse) einzustellen und die WEP Sicherheit einzuschalten. Zum Schluss werden die vorgenommenen Einstellungen überprüft und auf den Access-Point gespeichert. Der Access-Point ist dann für den Einsatz im Netzwerk bereit. Falls die Konfiguration nicht erfolgreich abgeschlossen werden kann, wird das Schnellinstallationsprogramm Problemlösungsvorschläge geben und Sie durch den Konfigurationsprozess führen.

Zusätzlich kann mit dem Schnellinstallationsprogramm das Kontroll-Hilfsprogramm auf Ihrem Computer installieren werden und es können Links auf das Benutzerhandbuch auf der Dell Wireless 2350 Broadband Router CD und der Dell Support Website aufgerufen werden. Es bietet auch eine Schnellkonfiguration um zusätzliche Computer mit dem Dell Wireless 2350 Broadband Router zu verbinden.

Zurück zum Anfang

Das Schnellinstallationsprogramm starten

Um das Schnellinstallationsprogramm zu starten, führen Sie folgende Schritte aus:

Legen Sie die CD ein

1. Legen Sie die Dell Wireless 2350 Broadband Router CD in das CD-Laufwerk eines Computer ein, der direkt mit dem Internet verbunden ist. Die CD wird das Installationsprogramm automatisch starten. Falls nicht, führen Sie folgende Schritte aus.

a. Klicken Sie auf den Start Knopf und anschliessend auf Ausführen.
b. Tippen Sie nach Öffnen: folgenden Text ins Eingebefeld: X:\setup.exe (wobei X der Buchstabe Ihres CD-Laufwerkes ist)

Wenn das Installationsprogramm gestartet ist, werden Sie durch eine Reihe von Fenstern geführt. Diese Fenster sind im folgenden mit einer Erklärung der Funktionalitäten illustriert.

Zurück zum Anfang

Schritt für Schritt durch das Schnellinstallationsprogramm

Willkommensmenü

Dieses Menü bietet die folgenden Auswahlmöglichkeiten:

• Router Installation Beginnen Sie Ihrem Router zu installieren und verbinden Sie ihn mit dem Internet.
• Zusätzliche Computer verbinden Konfiguriert einen Computer für die Verbindung mit dem Dell Wireless 2350 Broadband Router.
• Kontroll-Hilfsprogramm installieren Installiert das Kontroll-Hilfsprogramm auf einem Computer
• Benutzerhandbuch Das Benutzerhandbuch anzeigen (dieses Dokument).
• Beenden Beendet das Schnellinstallationsprogramm.

• Beginnen Sie die Installation des Dell Wireless 2350 Broadband Router mit Router Installation. Der Computer sollte bereits ans Internet angeschlossen sein (Kabel oder DSL).
• Klicken Sie auf Connect Additional Computers für jeden weiteren Computer der ans Netzwerk angeschlossen werden soll.

Zurück zum Anfang

Die Verbindnug zum Kabel- oder DSL-Modem prüfen

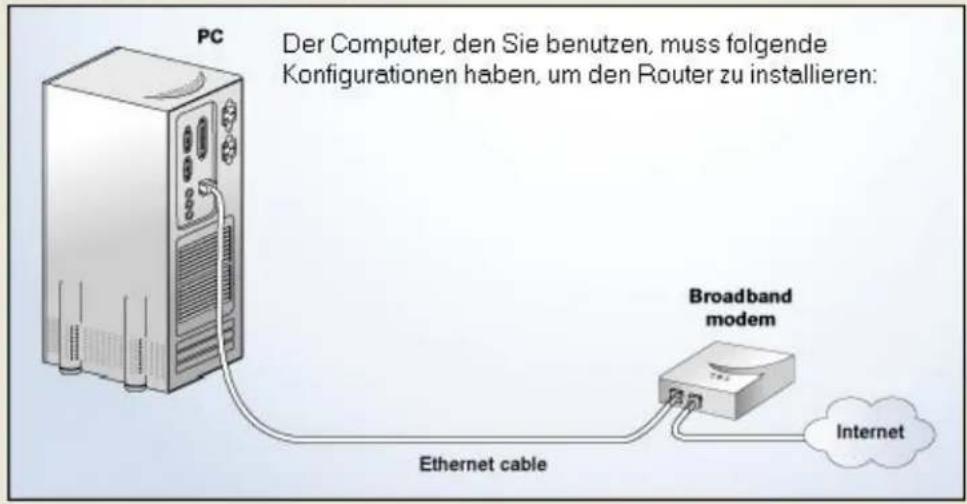

Um den Dell Wireless 2350 Broadband Router zu instllieren, muss eine direkte Internet-Verbindnug bestehen.

Internet Verbindung überprüfen

Dell Wireless 2350 Broadband Router

Verifizieren Sie die Internetverbindung Ihres Computers mit einem DSL/Kabel Modem

DELL ^TM

Falls Sie noch nicht eingerichtet haben, dass Ihr Computer direkten Internetzugang durch ein DSL/Kabel Modem hat, dann richten Sie dies nun ein, indem Sie den Webbrowser öffnen und ins Internet gehen.

Hinweis: Is Sie kein Internetzugang haben oder Sie nicht wissen, wie Sie ins Internet von Ihrem Computer gelangen, rufen Sie ihren lokalen ISP an, um Ihnen zu helfen. Sie ins Internet von Ihrem Computer gelangen, rufen Sie ihren lokalen ISP an, um Ihnen zu helfen.

Klicken Nachste um tortzutahren

Hauptmenu beenden

(φ) 無線網路

連線到: wireless

Internet Verbindung bestätigen

Wenn Sie PPPoE (Point to Point Protocol over Ethernet) verwenden, wird Ihr Computer neu starten. Danach wird folgende Meldung angezeigt. Klicken Sie Weiter.

Erfolgreicher Neustart

Der nächste Schritt ist ein Neustart Ihres Modems. Nachdem Ihr Modem neu gestartet ist, klicken Sie auf weiter.

Dell Wireless 2350 Broadband Router

Zum Dell Wireless 2350 verbinden Breitband Router an Ihr Netzwerk verbinden

Wichtiger Hinweis

Einige ISPs verlangen einen Neustart des Modems, wenn ein Router installiert wird. Die meistem Modems können neu gestartet werden, indem die Stromversorgung des Modems für mindestens 30 Sekunden unterbrochen und dann wieder angeschlossen wird.

Wir empfehlen, dass Sie Ihr Modem jetzt neu starten um eine erfolgreiche Verbindung zu ermöglichen.

Bitte Warten Sie, bis Ihr Modem den Neustart abgeschossen hat, bevor Sie auf Nächste klicken.

Hauptmenu beenden

Nächste

Den Dell Wireless 2350 Broadband Router ans Netzwerk verbinden

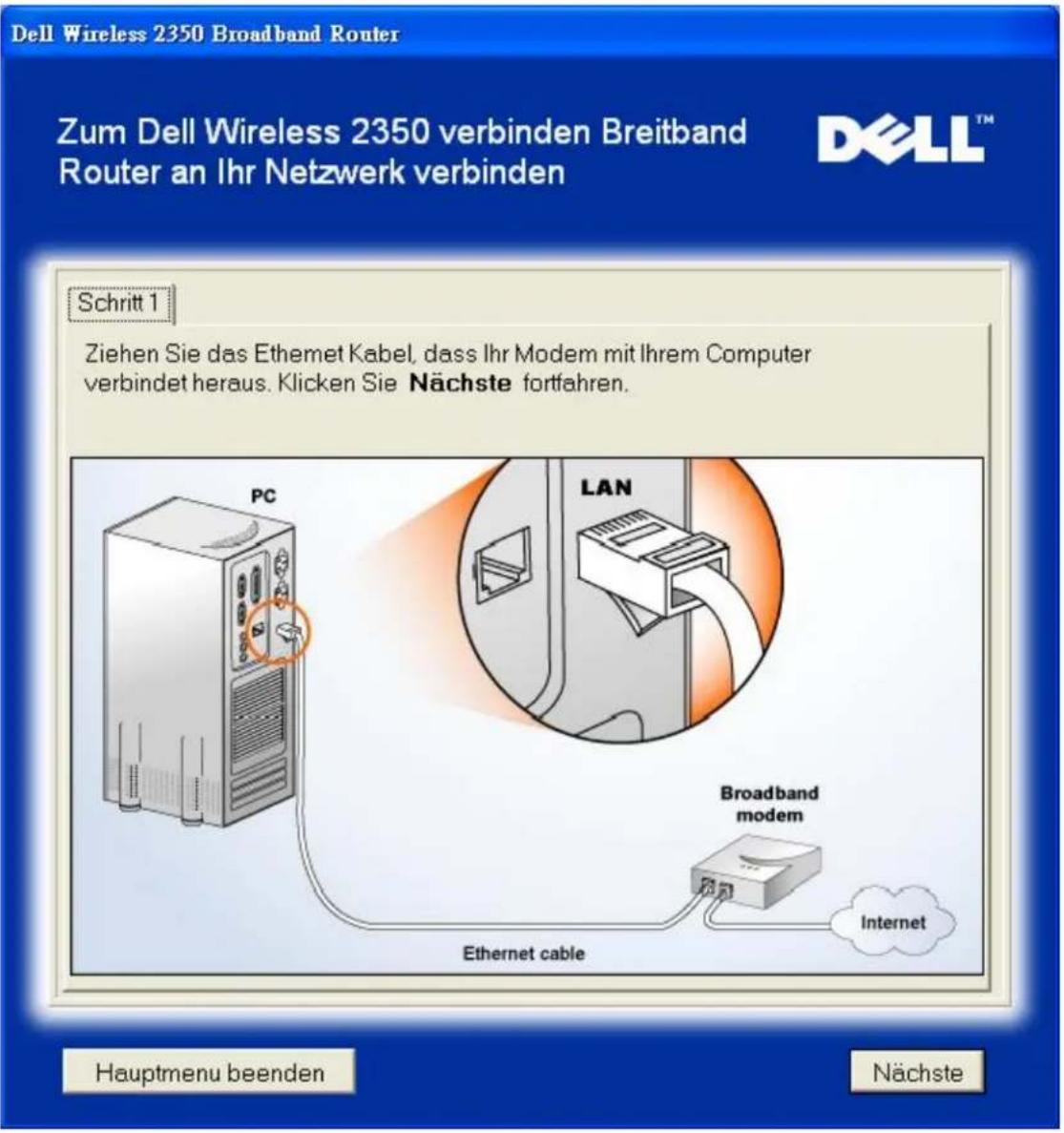

Schritt 1 zeigt wie das Kabel/DSL Modem vom Computer entfernt wird.

Kable/DSL Modem entfenen: Schritt 1

Schritt 2 zeigt wie das Kabel/DSL Modem an dem Dell Wireless 2350 Broadband Router gehängt wird.

Modem an Router hängen: Schritt 2

Dell Wireless 2350 Broadband Router

Zum Dell Wireless 2350 verbinden Breitband Router an Ihr Netzwerk verbinden

DELL ^TM

Schrittv 2

Stecken Sie das Ethernet Kabel des Modems in den Internetanschluss des Dell Wireless 2350 Broadband Routers ein. Dies ist das gleiche Kabel, dass Sie gerade aus Ihrem Computer gezogen haben. Klicken Sie Nächste fortfahren.

Hauptmenu beenden

Zurück

Nächste

Schritt 3 zeigt wie der Ethernet Kabel an dem Computer angeschlossen wird.

Ethernet an Computer anschliessen: Schritt 3

Dell Wireless 2350 Broadband Router

Zum Dell Wireless 2350 verbinden Breitband Router an Ihr Netzwerk verbinden

DELL™

Schritt 3

Stecken Sie das Ethernet Kabel, das mit Ihrem Dell Wireless 2350 Broadband Routers geliefert wurde, in den LAN Anschluss Ihres Computers. Hinweis: Dies ist der gleiche Anschluss, der vorher mit dem Modem verbunden war. Klicken Sie Nächste fortfahren.

Hauptmenu beenden

Zurück

Nächste

Schritt 4 zeigt wie der Router angeschlossen wird.

Router am Computer anschliessen: Schritt 4

Dell Wireless 2350 Broadband Router

Zum Dell Wireless 2350 verbinden Breitband Router an Ihr Netzwerk verbinden

DELL ^TM

Schritt 4

Stecken Sie das andere Ende des Ethernet Kabels, das mit dem Dell Wireless 2350 Broadband Routers geliefert wurde, in einer der vier LAN Anschlüsse des Routers (nummeriert von 1 bis 4). Klicken Sie Nächste fortfahren.

Hauptmenu beenden

Zurück

Nächste

Schritt 5 zeigt die der Dell Wireless 2350 Broadband Router an die Stromversorgung angeschlossen wird.

Stromversorgung anschliessen : Schritt 5

Dell Wireless 2350 Broadband Router

Zum Dell Wireless 2350 verbinden Breitband Router an Ihr Netzwerk verbinden

DELL™

Schritt 5

Stecken Sie das Stomkabel in die Steckdose. Stecken Sie das andere Ende in den Dell Wireless 2350 Broadband Router. Klicken Sie Nächste fortfahren.

Hauptmenu beenden

Zurück

Nächste

Schritt 6 zeigt wie die Verbindungen überprüft werden können.

Verbindungen Prüfen : Schritt 6

Dell Wireless 2350 Broadband Router

Zum Dell Wireless 2350 verbinden Breitband Router an Ihr Netzwerk verbinden

DELL™

Schritt 6

Verifizieren Sie Ihre Einstellungen, indem Sie sicherstellen, dass das die Lampe für Strom, Internet und mindestens eine der nummerierten LEDs (1, 2, 3 or 4) an der Vorderseite des Routers aufleuchtet. Falls nicht, überprüfen Sie bitte, dass alle Kabel richtig mit dem Router verbunden sind. Klicken Sie Nächste fortfahren.

Hauptmenu beenden

Zurück

Nächste

Den Dell Wireless 2350 Broadband Router konfigurieren

Wenn Sie PPPoE verwenden, geben Sie den PPPoE Usernamen und Passwort ein.

PPPoE

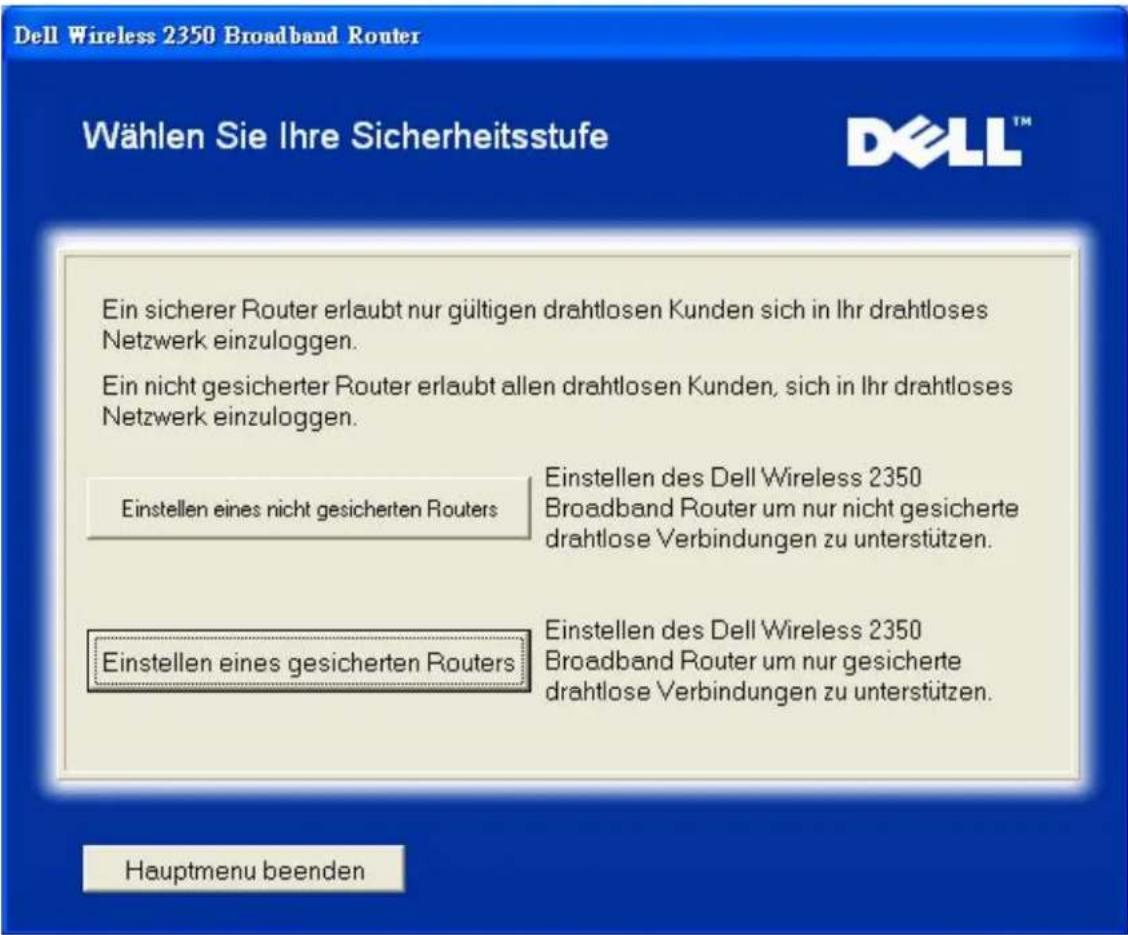

Wählen Sie was für ein Netzwerk Sie bauen wollen. "Setup a Secure Router" wir den Dell Wireless 2350 Broadband Router mit WEP Konfigurieren. Die Clients werden auch WEP brauchen. Wenn Sie keine Verschlüsselung wollen, wählen Sie "Setup a Non Secure Router". Folgen Sie den Anweisungen.

Netzwerk einrichten

Das Schnellinstallationsprogramm wird die Einstellungen im Dell Wireless 2350 Broadband Router speichern.

Router Konfigurieren

Gratulation

Ihr Dell Wireless 2350 Broadband Router ist erfolgreich Installiert.

Gratulation

Zurück zum Anfang

Zurück zum Inhaltsverzeichnis

Zurück zum Inhaltsverzeichnis

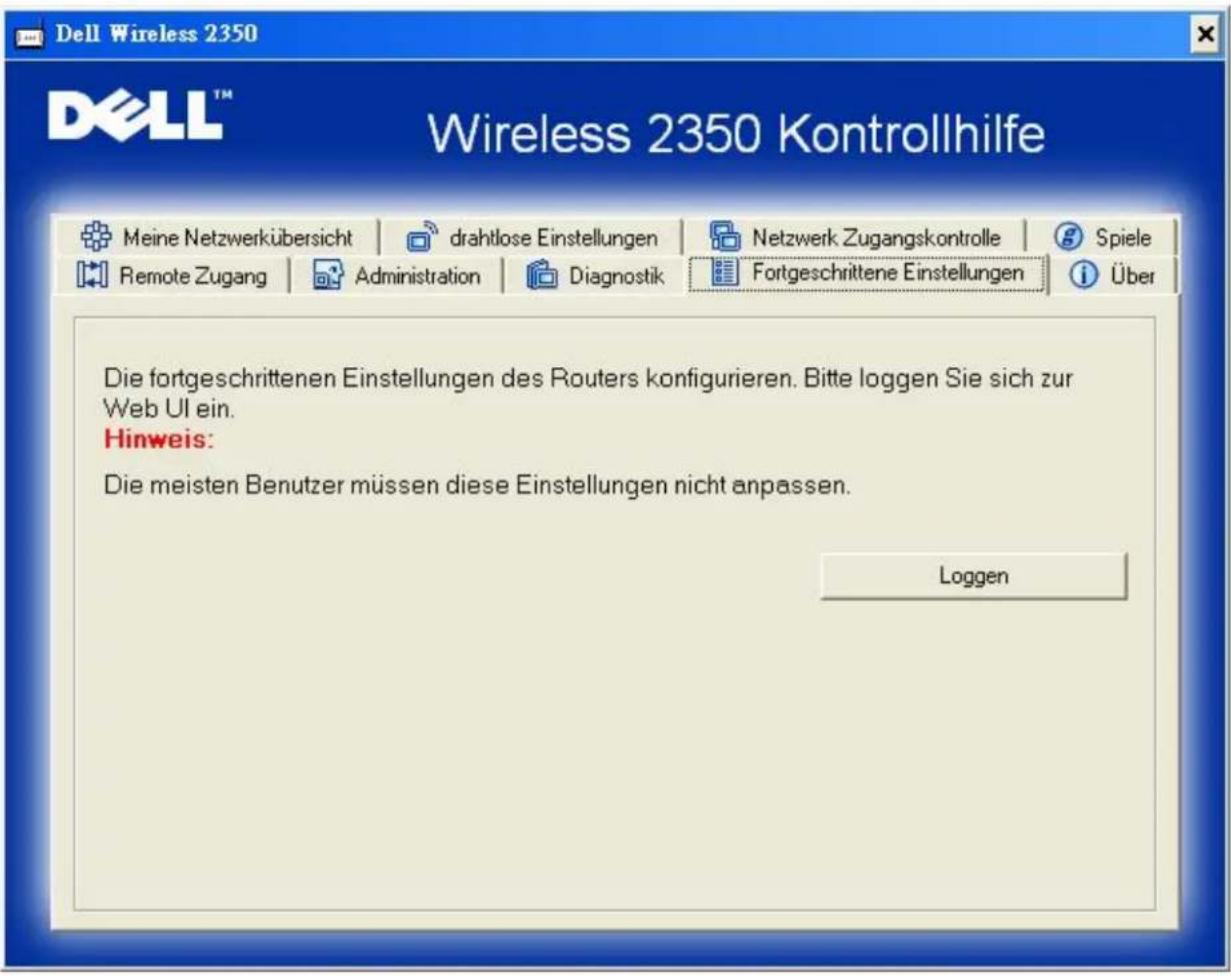

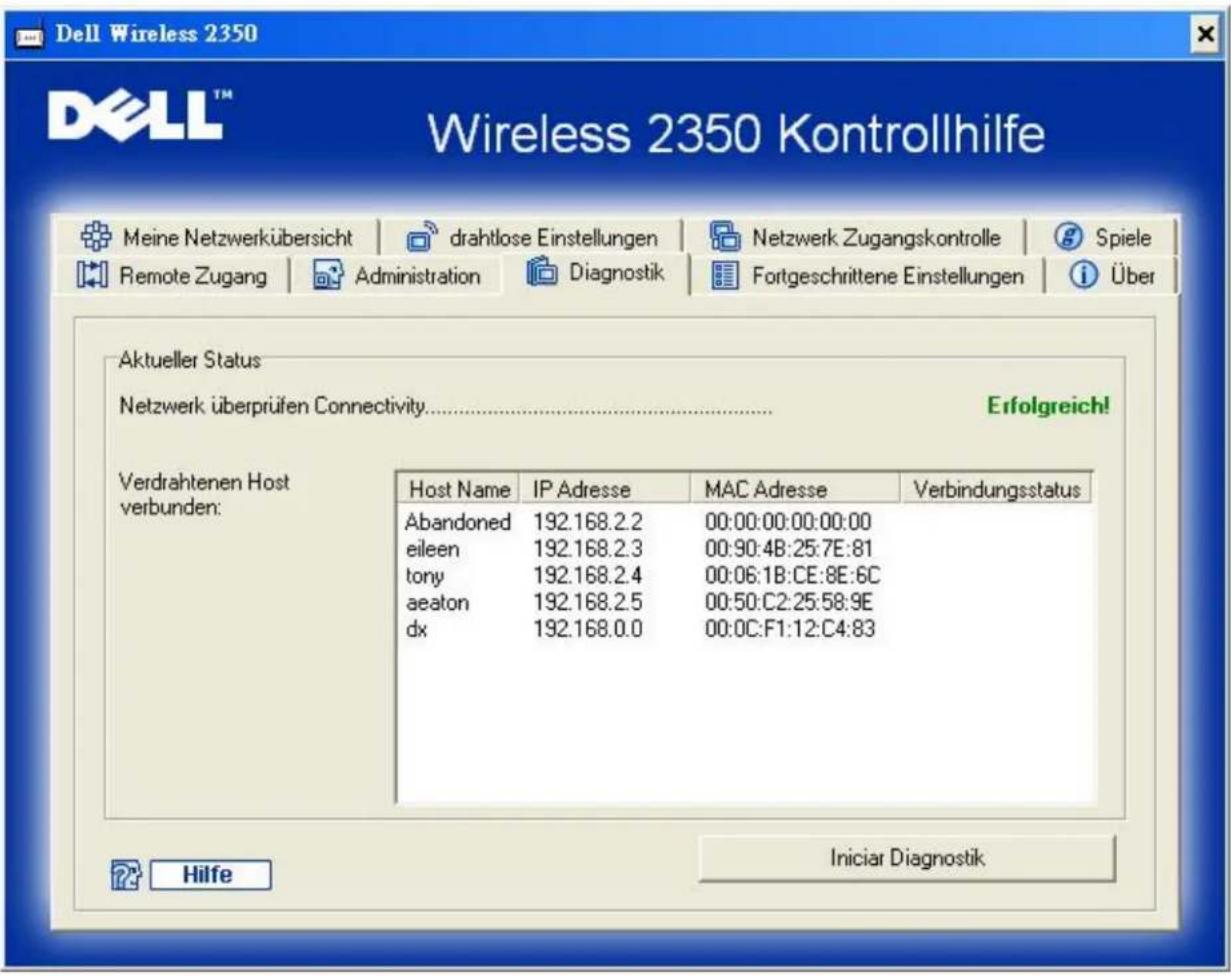

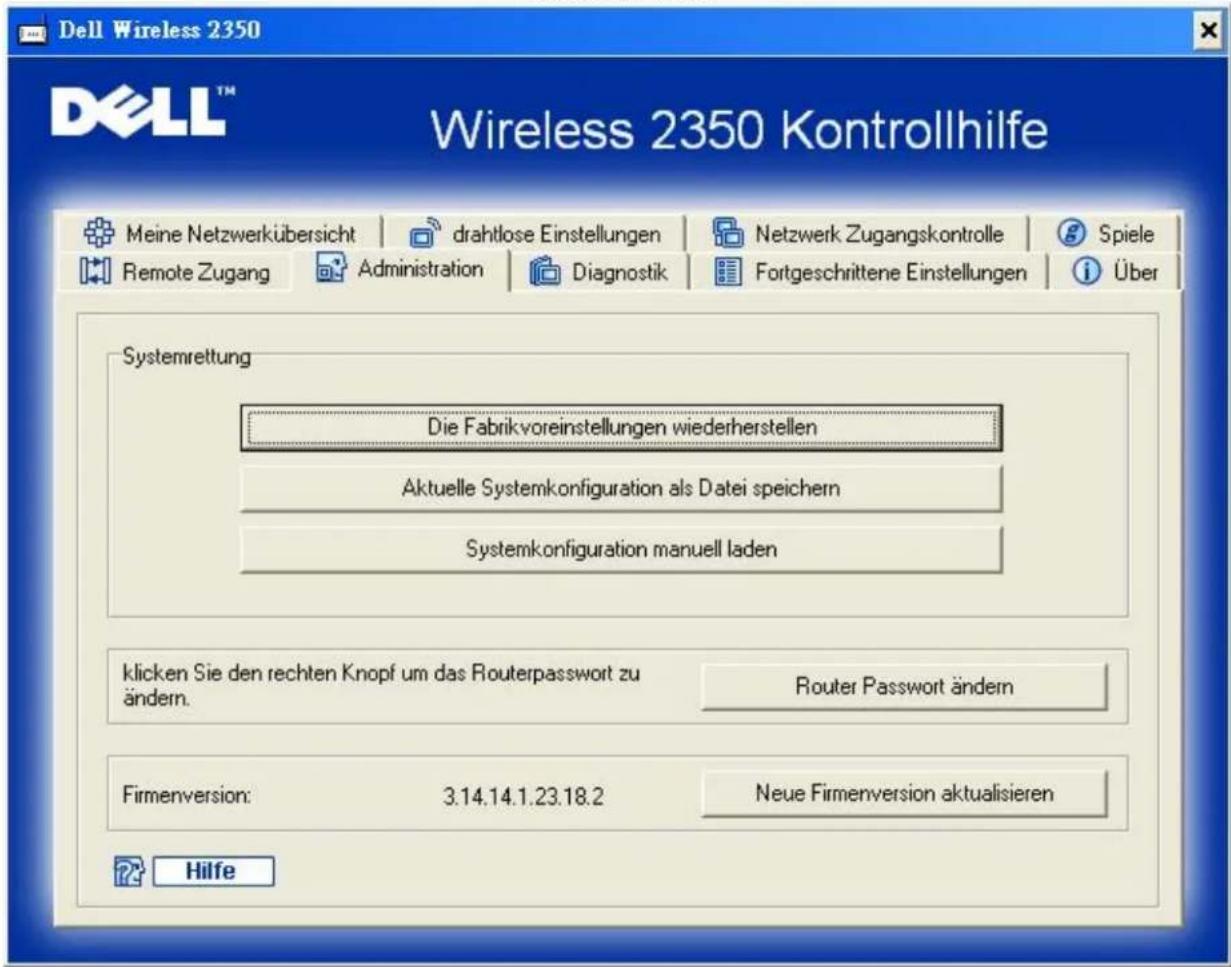

Kontroll-Hilfsprogramm: Dell™ Wireless 2350 Broadband Router Benutzerhandbuch

Das Kontroll-Hilfsprogramm ist eine Windowsbasierte Software, die es Ihnen ermöglicht, den Access-Point zu konfigurieren und den Status der Verbindnug zum Dell Wireless 2350 Broadband Router und zum Internet zu überwachen.

Das Kontroll-Hilfsprogramm installieren
Das Kontroll-Hilfsprogramm deinstallieren
Das Kontroll-Hilfsprogramm starten
Das Kontroll-Hilfsprogramm beenden
Wie der Access-Point mit dem Kontroll-Hilfsprogramm konfiguriert wird

Das Kontroll-Hilfsprogramm installieren

Sie können das Kontroll-Hilfsprogramm mit dem Schnellinstallationsprogramm von der Willkommensseite öffnen.

1. Legen Sie die Dell Wireless 2350 Broadband Router CD in das CD-Laufwerk ein. Der Computer wird das Installationsprogramm automatisch starten. Falls nicht, führen Sie folgende Schritte aus.

a. Klicken Sie auf den Start Knopf und anschliessend auf Ausführen.
b. Tippen Sie nach Öffnen: folgenden Text ins Eingebefeld: X:\setup.exe (wobei X der Buchstabe Ihres CD-Laufwerkes ist).
c. Klicken Sie den OK Knopf.

1. Klicken Sie im Hauptmenü auf den Kontroll-Hilfsprogramm installieren Knopf.
2. Folgen Sie den Anweisungen am Bildschirm.

Zurück zum Anfang

Uninstalling the Kontroll-Hilfsprogramm

1. Falls das Dell Wireless 2350 Broadband Router Symbol in der Taskleiste in der unteren rechten Ecke des Bildschirmes angezeigt wird, klicken Sie auf das Symbol und wählen Sie dann Beenden.
2. Klicken Sie auf den Start Knopf.
3. Klicken Sie auf Systemsteuerung. Das Fenster Systemsteuerung öffnet sich.
4. Klicken Sie auf das Software Symbol.
5. Wählen Sie das Kontroll-Hilfsprogramm aus der Liste der Programme und entfernen Sie es gemäss den Anweisungen.

Zurück zum Anfang

Das Kontroll-Hilfsprogramm starten

Das Kontroll-Hilfsprogramm wird standardmäßig bei jedem Systemstart geladen. Falls das Hilfsprogramm nicht automatisch startet, können Sie das Dell Wireless 2350 Broadband Router Dell Kontroll-Hilfsprogramm aus dem Startmenü starten.

Nach dem starten, wird das Access-Point-Symbol in der Taskleiste in der unteren rechten Ecke des Bildschirmes angezeigt. Wenn Sie eine Verbindung zum Access-Point haben, wird das Symbol grau-weiss dargestellt 📄. Doppelklicken Sie auf das Symbol um das Kontroll-Hilfsprogramm zu öffnen.

Hinweis:

Ein gelbes Symbol bedeutet, dass die Internet-Verbindung nicht aktiv ist. Ein rotes Symbol bedeutet, dass die Verbindung zum Rputer fehlgeschlagen ist.

Zurück zum Anfang

Das Kontroll-Hilfsprogramm beenden

Wenn Sie das Kontroll-Hilfsprogramm starten, wird ein grau-weisses Symbol 📄 in der Taskleiste in der unteren rechten Ecke des Bildschirmes angezeigt. Wenn Sie das Programm beenden möchten, klicken Sie auf das Symbol und wählen Sie dann Beenden.

Zurück zum Anfang

Zurück zum Inhaltsverzeichnis

Zurück zum Inhaltsverzeichnis

Webbasiertes Konfigurationstool: Dell™ Wireless 2350 Broadband Router Benutzerhandbuch

Überblick

Grundeinstellungen

Erweiterte Einstellungen

Gerätestatus

Systemtools

Abmelden

Überblick

Das webbasierte Konfigurationstool ist für die erweiterte Konfiguration des Dell Wireless 2350 Broadband Routers. Folgen Sie den unten stehenden Anweisungen um auf das webbasierte Konfigurationstool zuzugreifen.

Hinweis: Für das webbasierte Konfigurationstool müssen Microsoft Internet Explorer 4.0 (oder höher) oder Netscape 4.0 (oder höher) verwendet werden.

Hinweis: Das webbasierte Konfigurationstool kann nur von einem Benutzer zur gleichen Zeit benützt werden.

1. Klicken Sie auf den Start Knopf und anschliessend auf Ausführen.
2. Tippen Sie nach Öffnen: den folgenden Text: http://my.router
3. Wenn dies das erste Mal ist, dass Sie den Dell Wireless 2350 Broadband Router konfigurieren, oder wenn der Benutzername und das Passwort nicht geändert wurden, tippen Sie admin in die Felder für Benutzername und Passwort.
4. Klicken Sie auf OK, der Konfigurationsbildschirm erscheint.

Hinweis: Die Mitarbeiter des technischen Supports von Dell bieten keine Unterstützung für die erweiterten Einstellungen zur drahtlosen Verbindung an. Die entsprechenden Optionen stehen Ihnen jedoch im Konfigurationsprogramm zur Verfügung. Die erweiterten Einstellungen zur drahtlosen Verbindung sind in diesem Handbuch komplett dokumentiert.

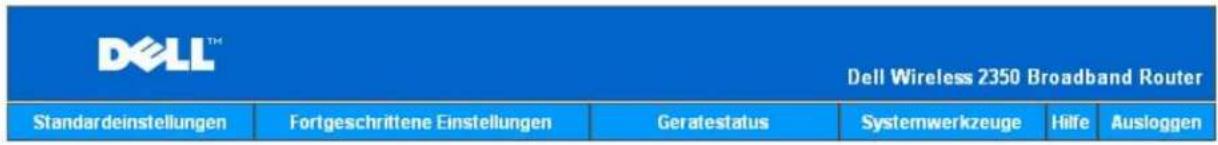

Dell Wireless 2350 Broadband Router

Standardeinstellungen

Benutzen Sie die Standardeinstellungen um den Modus Ihres Routers zu andern. Drahtloser Netzwerkname und Kanal, drahtlose Netzwerksicherheit und Internetverbindungseinstellungen.

Fortgeschrittene Einstellungen

Benutzen Sie die fortgeschrittenen Einstellungen, um die IP Adresse des Routers zu andern, DHCP Serveroptionen, Zeitzone, fortgeschrittene drahtlose Netzwerkeinstellungen, Kontrolloptionen der Eltern, Zugangskontrolloptionen und Administratoroptionen einzustellen.

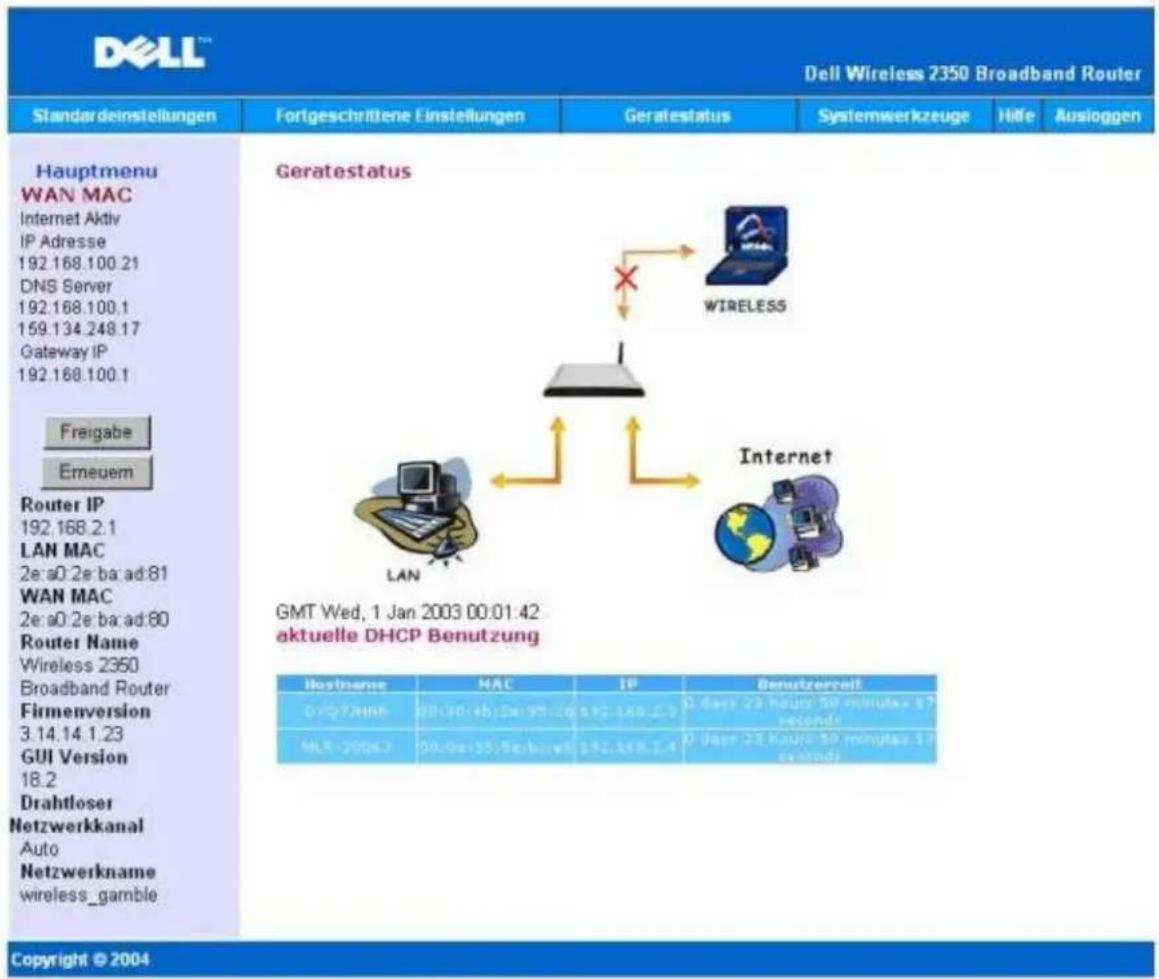

Geratestatus

Benutzen Sie den Geratestatur um den Status jeder einzelnen Verbindung zu Ihrem Router zu überprufen.

Systemwerkzeuge

Benutzen Sie die Systemwerkzeuge, um das Einlogen von Unbefugten zu überprufen, die Routertabellen anzuzeigen, Systemdiagnostiken durchzufuhren, Voreinstellungen zu laden, Firmenversionen upzugraden und den Router zurückzusetzen.

Hilfe

Benutzen Sie die Hilfe, um schnelle Hilfe über die Merkmale des Routers zu erhalten r.

Ausloggen

Verlassen Sie die Dell Wireless 2350 Breitband Router Konfiguration.

Copyright © 2004

Zurück zum Anfang

Abmelden

Treffen Sie diese Auswahl, wenn Sie sich vom webbasierten Konfigurationstool abmelden möchten. Drücken Sie den Abmelden Knopf, wenn Sie sich abmelden möchten.

Hinweis: Dieses Konfigurationstool kann nur von einem Benutzer zur gleichen Zeit benützt werden.

Zurück zum Anfang

Zurück zum Inhaltsverzeichnis

Zurück zum Inhaltsverzeichnis

Technische Daten und Zulassungsbestimmungen: Dell™ Wireless 2350 Broadband Router Benutzerhandbuch

Technische Daten

Zulassungsbestimmungen

Garantie- und Rückgabebedingungen

Drahtlose Zusammenarbeit

Die Dell Wireless 2350 Produkte sind dafür ausgelegt, dass sie mit allen drahtlosen LAN Produkten zusammenarbeiten, die auf Direct Sequence Spread Spectrum (DSSS) und Orthogonal Frequency Division Multiplexing (OFDM) basieren und die folgende Standards erfüllen:

• IEEE 802.11b Standard für Wireless LAN
• IEEE 802.11g Standard für Wireless LAN
- Wireless Fidelity (WiFi) Zertifizierung, wie von der WECA (Wireless Ethernet Compatibility Alliance) definiert

Drahtloses 802.11 und Ihre Gesundheit

Der Dell Wireless 2350 Broadband Router strahlt, wie andere drahtlos arbeitende Geräte, Energie in Form von elektromagnetischen Funkwellen aus. Die ausgestrahlte Energie ist jedoch kleiner als die Abstrahlung elektromagnetischen Funkwellen anderer Geräte wie Mobiltelefonen. Der Dell Wireless 2350 Broadband Router arbeitet innerhalb der Richtlinien die in den Funkfrequenzsicherheitsstandards und -empfehlungen definiert sind. Diese Standards und Empfehlungen geben den Konsens der wissenschaftlichen Erkenntnisse wieder. In gewissen Situationen oder Umgebungen kann die Verwendung des Dell Wireless 2350 Broadband Routers durch den Besitzer eines Gebäudes, oder den Vertreter einer Organisation, eingeschränkt werden. Zum Beispiel in den folgenden Situationen:

• Benützung des Dell Wireless 2350 Broadband Routers in einem Flugzeug, oder
• Benützung des Dell Wireless 2350 Broadband Routers in einer anderen Umgebung wo die Störung eines Gerätes oder Dienstes schädigende Auswirkungen haben kann.

Wenn Sie sich nicht sicher sind über die Richtlinien, die für eine Spezielle Organisation oder Umgebung (z.B. Flughafen) gelten, werden Sie angehalten zuerst um Erlaubnis für die Verwendung des Dell Wireless 2350 Broadband Router zu fragen.

Zurück zum Anfang

Technische Daten

Unterstützt Standards IEEE 802.3, IEEE 802.3u, IEEE 802.11b, IEEE 802.11g

Protokolle TCP/IP, UDP, DHCP Client, DHCP Server

Umgebungsbedingungen

• Betriebsluftfeuchtigkeit 10% to 85% (nicht Kondensierend)
  • Lagerluftfeuchtigkeit 5% to 90% (nicht Kondensierend)

Leistungsspezifikationen

• Betriebstemperatur 0° to 40° C (32° F to 104° F)
• Lagertemperatur 0° to 70° C (32° F to 158° F)

Empfangsempfindlichkeit

• 11Mbps: 10-5 BER @ -80 dBm, typisch
• 54Mbps: 10-5 BER @ -65 dBm, typisch

Sendeleistung

- Up to 20 dBm

Gleichstromversorgung

• Eingang: AC 100-250 50-60 Hz 1A
• Ausgang: 12V DC 0.5A für Power Supply D7658

5V DC 2A für Power Supply 2W850

Funkspezifikationen

Reichweite: "Bis 100m" in Gebäuden und "Bis 450m" im Freien (offenes Gebiet)

Frequenzbereich: 2.4 - 2.4835 GHz, Direct Sequence Spread Spectrum

Anzahl Kanäle:

• Europe: 13 (1-13)
• US: 11 (1-11)
• France: 13 (1-13)
• Japan: 13 (1-13)
• Taiwan: 11 (1-11)

Unterstützte Bitraten:

Spezielles

Für 802.11g:

• 54 Mbps
  • 48 Mbps
  • 36 Mbps
  • 24 Mbps
  • 18 Mbps
  • 12 Mbps
  • 9 Mbps
• 6 Mbps

Für 802.11b:

• 11 Mbps

• 5.5 Mbps
  • 2 Mbps
  • 1 Mbps

Datenverschlüsselung: WEP (64/128 Bit) unf WPA

Hilfsprogramme

• Schnellinstallationsprogramm
- Kontroll-Hilfsprogramm

Zurück zum Anfang

Zulassungsbestimmungen

Der Dell Wireless 2350 Broadband Router muss streng nach den vom Hersteller angegebenen Instruktionen aufgestellt werden. Diese Instruktionen sind in der Dokumentation zum Gerät beschrieben. Für landesspezifische Zulassungen, siehe Funkzulassungen. Dell Inc ist nicht für Störungen von Radio oder Fernsehen verantwortlich, die durch unerlaubte Modifikationen an Geräten oder durch den Ersatz von Teilen oder Kabeln die nicht den Spezifikationen von Dell Inc entsprechen, auftreten. Die Beseitigung von solchen, durch unerlaubtes modifizieren, ersetzen oder zusammenhängen, auftretenden Störungen liegt in der Verantwortung der Benutzer. Dell Inc und die autorisierten Wiederverkäufer können nicht für Beschädigungen oder die Verletzung von Gesetzen verantwortlich gemacht werden, die dadurch entstehen, dass der Benutzer sich nicht an diese Richtlinien hält.

Für die aktuellsten Zulassungsbestimmungen, Dokumentationen und anderen Updates, besuchen Sie bitte die Dell Website unter support.dell.com.

Zurück zum Inhaltsverzeichnis

Access Point

Dell™ Wireless 2350 Broadband Router Benutzerhandbuch

Inhalt

Einführung

Überblick

Drahtlose Vernetzung - Überblick

Ein Blick auf das Gerät

Installation und Konfiguration

Verbindung mit Kabelmodem

Verbindung mit DSL-Modem

Kabelmodem mit USB Anschluss

Konfigurieren Sie den Dell Wireless 2350 Broadband Router als Access-Point für ein bestehendes Netzwerk

Ihren Dell Wireless 2350 Broadband Router zum Spielen einrichten

Drahtlose Verschlüsselung für den Router einschalten

Das Versenden der SSID verhindern

Datei- und Druckerfreigabe einrichten

Microsoft® Windows® XP Clients mit dem Router verbinden

Den Router verwenden

Überblick

Fabrik-Voreinstellungen

Schnellinstallationsprogramm

Kontroll-Hilfsprogramm

Webbasiertes Konfigurationstool

Technische Daten und Zulassungsbestimmungen

Technische Daten

Zulassungsbestimmungen

Garantie- und Rückgabebedingungen

Glossar

Online Kundenunterstützung

In diesem Text verwendete Warenzeichen: Dell, das DELL Logo; Microsoft und Windows eingetragene Warenzeichen der. Andere in diesem Dokument möglicherweise verwendete Warenzeichen und Handelsbezeichnungen sind unter Umständen Marken und Namen der entsprechenden Firmen oder ihrer Produkte. Dell erhebt keinen Anspruch auf Warenzeichen oder Handelsnamen mit Ausnahme seiner eigenen.

P/N Y6925 Revision A01, Dezember 2004

Zurück zum Inhaltsverzeichnis

Drahtlose Vernetzung - Überblick: Dell™ Wireless 2350 Broadband Router Benutzerhandbuch

Drahtloses LAN (WLAN)

Ein WLAN Identifizieren

Verschlüsselung

Automatische Auswahl der Übertragungsrate

Drahtloses LAN (WLAN)

Ein LAN (Local Area Network) ist ein Netzwerk an einem Standort. Benutzer an diesem Standort können Dateien, Drucker und andere Dienste gemeinsam verwenden. Ein Computer der Dienste aus dem LAN bezieht, wird als Client bezeichnet. Ein WLAN (Wireless Local Area Network) ist ein LAN, das hochfrequente Funkwellen anstelle von Kabeln zur Verbindung verwendet. Dies ist eine flexible Art der Datenübermittlung die als Erweiterung oder Alternative zu einem drahtgebundenen LAN verwendet werden kann.

In einen WLAN werden drahtlose Adapter in den Clients installiert (auch drahtlose Clients genannt). Diese Adapter ermöglichen die Kommunikation im WLAN ohne Kabel. Die drahtlosen Clients senden und empfangen Informationen durch einen Weg in der Luft der als Kanal bezeichnet wird.

Die Standards für ein WLAN basieren auf dem IEEE 802.11b und dem IEEE 802.11g Standard. Alle Dell 802.11b/g Geräte können mit drahtlosen 802.11b/g Geräten anderer Hersteller zusammenarbeiten. Das WiFi-Zertifizierungs-Logo kennzeichnet drahtlose Geräte die durch eine unabhängige Organisation getestet wurden.

Ein drahtloser Client arbeitet entweder den Infrastruktur-Modus oder den Peer-to-Peer-Modus.

Zurück zum Anfang

IdEin WLAN Identifizieren

Ein ESSID und BSSID sind beide Service Set Identifiers (SSID) die den Zugriff auf ein WLAN bieten. Die SSID wird manchmal auch als Netzwerkname bezeichnet. Die SSID bezeichnet auf welches WLAN Sie sich beziehen. Im den meisten Fällen wird auf der Bedienoberfläche die SSID angezeigt.

Wenn ein Access-Point oder ein drahtloser Client installiert wird, fragt das Installationsprogramm nach der SSID. Dell kann Ihnen diese Information nicht zur Verfügung stellen da dies je nach Netzwerk unterschiedlich ist. Aber Sie können die Standrad-SSID wireless für Ihren Dell Wireless 2350 Broadband Router verwenden. Alle drahtlosen Client und Access-Point in einem WLAN müssen den gleichen Netzwerknamen verwenden.

Zurück zum Anfang

Verschlüsselung

In einem WLAN senden und empfangen die drahtlosen Clients und Access-Points die Daten durch die Luft. Ohne entsprechende Sicherheitsvorkehrungen ist es für nicht berechtigte Personen möglich diese Informationen abzufangen.

Ein verbreiteter Weg um Sicherheit und Schutz zu implementieren ist Verschlüsselung. Bei der Verschlüsselung wird ein Algorithmus auf die Informationen angewandt. Bei diesem Algorithmus werden die unverschlüsselten Informationen mit einer Reihe von Hexadezimalzahlen, dem Schlüssel, kombiniert.

Vor der Übermittlung wir der drahtlose Client oder Access-Point die Informationen Verschlüsseln oder Zerhacken. Der Access-Point oder der drahtlose Client der die Informationen empfängt, verwendet den selben Schlüssel um die Daten wiederherzustellen. Diese Informationen sind nur von WLAN Clients lesbar, die über den entsprechenden Schlüssel verfügen. Je länger der Schlüssel ist, desto stärker ist die Verschlüsselung.

Der Dell Wireless 2350 Broadband Router unterstützt Wired Equivalent Privacy (WEP) und Wi-Fi Protected Access (WPA).

WEP

WEP (Wired Equivalent Privacy) bietet die Möglichkeit einen Schlüssel zu erzeugen der von den drahtlosen Clients (z.B. Notebook mit drahtlosem Adapter) und dem Router gemeinsam verwendet wird. Für den Dell Wireless 2350 Broadband Router ist WEP eine optionale Funktion die ein- oder ausgeschaltet werden kann. Wenn die WEP-Verschlüsselung eingeschaltet ist, müssen die WEP-Schlüssel aller Clients mit dem WEP-Schlüssel des Access-Points übereinstimmen, da sonst keine Verbindung Möglich ist. Das Dell Wireless 2350 Broadband Router Schnellinstallationsprogramm bietet eine einfache Möglichkeit die WEP-Verschlüsselung für den Access-Point und die drahtlosen Clients einzurichten.

Hinweis: Es ist von Vorteil, die Schlüssel regelmässig zu ändern. Es wird für alle geschützten Kommunikationen der gleiche Algorithmus verwendet. Wenn der gleiche Schlüssel verwendet wird, werden die Daten immer gleich verschlüsselt. Somit hat jemand der die Daten abhört die Möglichkeit den Schlüssel zu knacken. Aus diesem Grund ist es dringendst empfohlen die Schlüssel regelmässig zu ändern.

Es gibt zwei WEP-Verschlüsselungsmethoden:

• 40(64)-Bit Verschlüsselung
• 104(128)-Bit Verschlüsselung

40-Bit und 64-Bit Verschlüsselung sind identisch. Einige Hersteller verwenden die Bezeichnung 40-Bit und andere 64-Bit. Ein Gerät das angibt 40-Bit Verschlüsselung zu unterstützen arbeitet mit einem Gerät das angibt 64-Bit Verschlüsselung zu unterstützen zusammen - und umgekehrt. Ein 40(64)-Bit Schlüssel besteht aus 10 Hexadezimalzahlen:

Ein 104(128)-Bit Schlüssel hat mehrere Trillionen-Mal so viele Schlüsselkombinationen wie ein 40(64)-Bit Schlüssel. Er besteht aus 26 Hexadezimalzahlen:

Schlüssel (1): 101112131415161718191A1B1C

Alle drahtlosen Clients und Access-Points in einem WLAN müssen die gleiche Verschlüsselungsmethode und den gleichen Schlüssel verwenden. Die folgenden zwei Beispiele zeigen wie wichtig dies ist.

Beispiel 1

Die Verschlüsselungsmethode eines Access-Points ist 40(64)-Bit. Die Verschlüsselungsmethode eines drahtlosen Clients ist 104(128)-Bit. Der Client kann nicht mit dem Access-Point kommunizieren, obwohl der gleiche Schlüssel ausgewählt ist. Um das Problem zu lösen, stellen Sie beim Access-Point die 104(128)-Bit Verschlüsselung ein.

Beispiel 2

Die Verschlüsselungsmethode des Access-Points und des drahtlosen Clients sind gleich. Sie wählen Schlüssel 1 für den Access-Point und Schlüssel 2 für den drahtlosen Client. Der Client kann nicht mit dem WLAN kommunizieren. Um das Problem zu lösen, wählen Sie Schlüssel 2 für den drahtlosen Client.

Hinweis: Verwenden die die gleiche Verschlüsselungsmethode und den gleichen Schlüssel für alle drahtlosen Gräte in einem WLAN. Sonst können die Geräte nicht zusammen kommunizieren.

Das Schlüsselformat des Dell Wireless 2350 Broadband Routers kann ASCII Zeichen oder hexadezimal Zahlen sein. Hexadezimal Zahlen bestehen aus den Zahlen 0 bis 9 und den Buchstaben A bis F. So wird zum Beispiel die dezimale Zahl 15 im hexadezimalen System als F wiedergegeben.

ASCII bedeutet American Standard Code for Information Interchange. ASCII ist ein Code mit dem Englische Zeichen als Zahlen wiedergegeben werden können. So wird zum Beispiel das grosse M als 77 wiedergegeben. Die meisten Computer verwenden ASCII-Codes um Text wiederzugeben. So wird es ermöglicht Daten von einem Computer zu einem anderen zu übertragen.

WPA

WPA (Wi-Fi Protected Access) ist eine Erweiterung des WEP Standards um Ihr drahtloses Netzwerk sicherer zu machen. WPA ist vom zukünftigen IEEE 802.11i Standard abgeleitet und wird auch damit aufwärtskompatibel sein. Es stellt eine verbesserte Datenverschlüsselung und Benutzerauthentifizierung zur Verfügung.

Um die Sicherheit zu erhöhen, verwendet WPA die Temporal Key Integrity Protocol (TKIP) Verschlüsselung um der Verwundbarkeit durch die statischen Schlüssel von WEP zu begegnen. TKIP beinhaltet vier Algorithmen: Message Integrity Check (MIC) um die Pakete zu schützen; Per-Packet Key Hashing (PPK) um unsichere Schlüsseln zu sichern; Extended Initialization Vector (IV) um zu verhindern, dass ein Hacker genügend Pakete sammeln kann um den Schlüssel zu knacken; und ein Schlüssel-Erneuerungs-Mechanismus um den Schlüssel regelmässig zu ändern. TKIP ist die am weitesten verbreitete Verschlüsselungsmethode. Der Wireless 2350 Broadband Router unterstützt auch Advanced Encryption Standard (AES), wenn Ihre drahtlosen Clients TKIP nicht unterstützen. AES wird die 802.11 RC4-Basierte Verschlüsselung in der 802.11i Spezifikation ersetzen. AES bietet maximale Sicherheit für drahtlose Netzwerke.

Für die Benutzerauthentifizierung adoptiert WPA eine Authentifizierung durch das 802.1x Schema. 802.1x bietet ein Framework für die Benutzerauthentifizierung und Schlüsselverteilung. 802.1x besteht aus drei Grundelementen: ein Authentifizierungsserver (typischerweise ein RADIUS Server), ein WPA fähiger Router oder AP und ein WPA fähiger Client. 802.1x stellt sicher, dass nur autorisierte Benutzer auf das Netzwerk zugreifen können. Die 802.1x Protokolle die vom Dell Wireless 2350 Broadband Router unterstützt werden, sind PEAP, TTLS & TLS.

In Firmennetzwerken wird WPA normalerweise zusammen mit einen drahtlosen Router und einem Authentifizierungsserver verwendet. In einem Kleinbüro oder einer Heimumgebung, wo es keinen Authentifizierungsserver gibt, kann man den vorinstallierten Schlüssel (PSK) anstelle des Authentifizierungsservers verwenden.

Der Dell Wireless 2350 Broadband Router unterstützt WPA im PSK Modus und WPA mit 802.1X Authentifizierung. Die gegenseitige Authentifizierung und die verbesserte Verschlüsselung von WPA ermöglicht verbesserte Sicherheit bei der drahtlosen Kommunikation.

Zurück zum Anfang

Automatische Auswahl der Übertragungsrate

Drahtlose Netzwerkadapter und Access-Points mit 802.11g unterstützen eine Übertragungsrate von bis zu 54 Mbps. Mit 802.11b können Daten bis zu einer Geschwindigkeit von 11 Mbps übertragen werden. Der aktuelle Durchsatz kann jedoch kleiner sein, wie auch ein 10 Mbps Ethernet nicht immer 10 Mbps Durchsatz bietet. Die Geschwindigkeit ist abhängig von Dateigrössen, Anzahl Benutzer und Entfernung zum Access-Point. Wenn die Signalstärke zurückgeht, wird die Datenrate des 802.11g automatisch von 54 Mbps auf 48, 36, 24, 18, 12, 9 oder 6Mbps verringert damit die Verbindung erhalten bleibt. Die Datenrate des 802.11b kann sich von 11 Mbps auf 5.5, 2 oder 1Mbps verringern. Die automatische Auswahl der Übertragungsrate ermöglicht eine optimale Kommunikation im WLAN.

Zurück zum Anfang

Zurück zum Inhaltsverzeichnis

Zurück zum Inhaltsverzeichnis

Ein Blick auf das Gerät: Dell™ Wireless 2350 Broadband Router Benutzerhandbuch

Vorderseite

Rückseite

Vorderseite

Der Dell Wireless 2350 Broadband Router hat drei Leuchtdioden (LEDs) oder Verbindungsleuchten auf der Vorderseite. Die folgende Tabelle beschreibt das Verhalten dieser LEDs:

Vorderseite

LED Bedeutung Aktivität
Power	Stromversorgung	Die Power LED leuchtet grün, wenn das Gerät eingeschaltet und betriebsbereit ist. Sie blinkt, wenn das Gerät startet oder zurückgesetzt wird.
Wireless	Drahtloses LAN	Diese LED wechselt zwischen ein und aus wenn drahtlose Clients verbunden sind. Sie blinkt wenn Daten auf dem drahtlosen Netzwerk übertragen werden. Sie ist ausgeschaltet, wenn keine drahtlosen Clients mit dem Dell Wireless 2350 Broadband Router verbunden sind.
Internet D	SL- oder Kabel-Modem	Ein grünes Licht bedeutet, dass die Verbindung aktiv ist (der Dell Wireless 2350 Broadband Router ist mit einem Modem verbunden) und Blinken bedeutet, dass Daten übertragen werden.
LAN 1LAN 2LAN 3LAN 4	Local Area Network	Ein grünes Licht bedeutet, dass die Verbindung aktiv ist und Blinken bedeutet, dass Daten übertragen werden.

Zurück zum Anfang

Rückseite

Rückseite

Anschluss	Beschreibung
Power	Verbinden Sie das Netzteil mit diesem Anschluss und verbinden Sie das andere Ende des Stromkabels mit einer Steckdose.
Reset Verwenden	Sie eine Büroklammer (oder ein anderes Objekt) um diesen Knopf für mindestens 5 Sekunden zu drücken. Die Power LED wird eine kurze Zeit erlöschen und dann wieder leuchten. Lassen Sie den Knopf jetzt los um das Gerät auf die Fabrik-Voreinstellungen zurück zu setzen.
Internet	Hier kann ein RJ-45 Stecker zur Verbindung des Dell Wireless 2350 Broadband Routers mit einem xDSL- oder Kabelmodem.
LAN 1 Nehmen	RJ-45 Stecker für den Anschluss von bis zu 4 PCs an den 4-Port-Swich des Dell Wireless

LAN 2

LAN 3

LAN 4

2350 Broadband Routers auf. Dies sind Ethernet Verbindungen.

Zurück zum Anfang

Zurück zum Inhaltsverzeichnis

Zurück zum Inhaltsverzeichnis

Einführung: Dell™ Wireless 2350 Broadband Router Benutzerhandbuch

Überblick

Drahtlose Vernetzung - Überblick

Ein Blick auf das Gerät

Überblick

Der Dell Wireless 2350 Broadband Router ist ein 802.11b/g kompatibler drahtloser Access-Point mit integiertem Internetrouter. Da der Broadband Router Verbindungen mit xDSL- und Kabelmodems herstellen kann, ermöglicht er kabelgebundenen und drahtlosen Computern gleichzeitig den Zugriff auf das Internet. Der Wireless Broadband Router kann folgendermassen konfiguriert werden:

- Internetrouter: Stellt eine Verbindung mit einem Kabel oder xDSL-Modem her und ermöglicht dadurch sowohl kabelgebundenen als auch drahtlosen Computern Internetverbindungen. Die in den Dell Wireless 2350 Broadband Router integrierten Firewallfunktionen steuern den Internetzugang und schützen Ihr Netzwerk.

- Drahtloser Hub (Access-Point): Verbindet drahtlose Computer für die Datei- und Druckerfreigabe.

- 4-Port-Ethernet-Switch: Verbindet vier kabelgebundene Computer für die Datei- und Druckerfreigabe.

- Ethernet-Bridge: Ermöglicht die Datei- und Druckerfreigabe zwischen kabelgebundenen und drahtlosen Computern. Stellt ausserdem eine Verbindung mit einem Ethernet-Hub her und erweitert so die Internetverbindung und die Freigabe auf weitere kabelgebundene Computer.

Der Dell Wireless 2350 Broadband Router unterstützt bis zu 252 Clients. Bis zu 16 der 252 Clients können drahtlos sein. Durch die Netzwerk-Adressenumsetzung (NAT) können 32 Clients gleichzeitig mit dem Internet in Verbindung stehen. Sie arbeitet mit einer Geschwindigkeit von bis zu 54 Megabit pro Sekunde (Mbps), während der (drahtgebundene) LAN-Port mit 10/100 Mbps arbeitet. Die höchste Entfernung zwischen dem Dell Wireless 2350 Broadband Router und jedem Computer beträgt 100 m. Die Entfernung kann in Abhängigkeit von Ihrer Umgebung geringer sein.

Sie können den Broadband Router standardmäßig in folgenden Rollen verwenden:

• Als drahtlosen Zugangspunkt mit dem drahtlosen Netzwerknamen wireless.
• Als DHCP-Server, der IP-Adressen für kabelgebundene und drahtlose Clients bereitstellt.
  • Als Bridge zu einem Ethernet-Hub.

Zurück zum Inhaltsverzeichnis

Zurück zum Inhaltsverzeichnis

Verbindung mit Kabelmodem

Hinweis: Es ist empfehlenswert, dass Sie den Dell Wireless 2350 Broadband Router für die Internet Verbindung mit dem Schnellinstallationsprogramm installieren, welches auf Ihrer Dell Wireless 2350 Broadband Router CD vorhanden ist. Führen Sie die folgenden Installationsschritte nur aus, wenn es Ihnen unmöglich ist, den Router mit dem Schnellinstallationsprogramm für die Internetverbindung zu installieren.

Kabel Modem - Standard Setup

Benutzen Sie dieses Setup, falls Ihr Kabel Service Provider nicht verlangt, dass Sie Informationen zur Internet Broadband Verbindung angeben.

Kabel Modem mit Namenseinstellungen

Benutzen Sie dieses Setup, falls Ihr Kabel Service Provider einen Host Namen und Domain Namen für Ihre Internet Broadband Verbindung benötigt.

Kabel Modem mit anderen Einstellungen

Benutzen Sie dieses Setup, falls Ihr Kabel Service Provider anderen Informationen verlangt.

Kabel Modem - Standard Setup

1. Verbinden sie den Ethernet Anschluss an das Kabel Modem mit dem Internet Anschluss des Dell Wireless 2350 Broadband Routers über ein Ethernet Kabel.
2. Verbinden Sie irgendeines der LAN Anschlüsse des Routers an den Ethernet Anschluss Ihres Computers über ein anderes Ethernet Kabel.
3. Schalten Sie den Dell Wireless 2350 Broadband Router ein.

Hinweis: Falls die Installation nicht erfolgreich ist, da Sie andere Einstellungen eingegeben haben oder es auf andere Faktoren zurückweist, können Sie die Standardeinstellungen durch drücken des Reset Knopfes an der Seite des Routers für 5 Sekunden wieder zurücksetzen. Der Router wird daraufhin mit den Standardeinstellung neu booten und das Setup sollte diesen Punkt abschliessen.

Hinweis: Der Dell Wireless 2350 Broadband Router ist mit den folgenden Einstellungen konfiguriert:

• Das Kable/DSL Interface ist als DHCP-Client konfiguriert.
• Das LAN und drahtlose Interface wird als DHCP-Server konfiguriert.
• Standard Benutzername und Passwort ist admin.

Diese Konfiguration wird mit einem Kabel Modem Provider ohne Problem arbeiten, wenn dieser keine Authentikation benötigt.

Zurück zum Anfang

Kabel Modem mit Namenseinstellung

1. Verbinden Sie den Ethernet Anschluss des Kabel Modems mit dem Internet Anschluss Ihres Routers über ein Ethernet Kabel.
2. Verbinden Sie eines der vier LAN Anschlüsse des Routers mit dem Ethernet Anschluss Ihres Computers über ein weiteres Ethernet Kabel.
3. Schalten Sie den Dell Wireless 2350 Broadband Router ein.
4. Öffnen Sie Ihren Web Browser und gehen Sie auf http://my.router oder die Standardadresse http://192.168.2.1.
5. Geben Sie als Benutzername und Passwort admin ein.
6. Klicken Sie den Basic Settings Knopf auf Ihrer Hauptmenüleiste
7. Klicken Sie den Internet Connection Settings Settings Knopf auf der linken Navigationsleiste.
8. Überprüfen Sie das Kästechen Your ISP requires you to input Host Computer Name or Domain Name.
9. Geben Sie den Benutzernamen und den Computernamen in das entsprechende Kästchen ein.
10. Klicken Sie auf den Next Knopf.
11. Klicken Sie auf Save & Restart, um die neuen Einstellungen zu speichern.

Sobald Ihr Web Browser auf die Hauptseite des Dell Wireless 2350 Broadband Router zurückkehrt, ist das Gerät mit den neuen Einstellungen erfolgreich gestartet worden.

Zurück zum Anfang

Kabel Modem mit anderen Einstellungen

Falls Ihr Kabel Service Anbieter andere Einstellungen für Ihre Internet Breitband Verbindung verlangt, schauen Sie bitte unter Kabel Modem mit Namenseinstellung nach, um auf die CABLE/xDSL ISP Settings zu gelangen und überprüfen Sie nur das entsprechende Kästchen und geben Sie die von Ihrem ISP gewünschten Werte ein.

Zurück zum Anfang

Zurück zum Inhaltsverzeichnis

Zurück zum Inhaltsverzeichnis

Verbindung mit DSL-Modem

Hinweis: Es ist empfehlenswert, den Dell Wireless 2350 Broadband Router für die Internet Verbindung mit Hilfe des Schnellinstallationsprogramm, der auf Ihrer Dell Wireless 2350 Broadband Router CD vorhanden ist, zu installieren. Führen Sie die untenstehenden Installationsschritte nur aus, wenn es Ihnen nicht möglich ist, den Dell Wireless 2350 Broadband Router mit dem Schnellinstallationsprogramm für die Internet Verbindung zu installieren.

Hinweis: PPPoE (Point to Point Protocol over Ethernet) ist die Methode zum authentifizieren oder validieren eines Benutzers oder einer Ausrüstug gegenüber dem Internet Service Provider. Normalerweise wird ein Benutzername und Passwort verwendet.

xDSL ohne PPPoE - Standardeinstellung

Benutzen Sie dieses Setup, wenn Ihr DSL Service Anbieter Sie nicht nach anderen Informationen für Ihre Internet Breitband Verbindung fragt.

xDSL mit PPPoE

Benutzen Sie dieses Setup, wenn Ihr ISP Ihnen ein Benutzername und ein Passwort für die Internet Breitband Verbindung gegeben hat.

xDSL mit PPPoE - Standardeinstellung

1. Verbinden Sie den Ethernet Anschluss Ihres DSL Modems mit dem Internet Anschluss Ihres Routers über ein Ethernet Kabel.
2. Verbinden Sie eines der vier LAN Anschlüsse des Routers mit dem Ethernet Anschluss Ihres Computers über ein weiteres Ethernet Kabel.
3. Schalten Sie den Dell Wireless 2350 Broadband Router ein.
4. Das Setup Ihres Dell Wireless 2350 Broadband Routers sollte mit den Standardeinstellungen arbeiten.

Hinweis: Falls die Installation nicht erfolgreich ist, da Sie andere Einstellungen eingegeben haben oder es auf andere Faktoren zurückweist, können Sie die Standardeinstellungen durch drücken des Reset Knopfes an der Seite

des Routers für 5 Sekunden wieder zurücksetzen. Der Router wird daraufhin mit den Standardeinstellung neu booten und das Setup sollte diesen Punkt abschliessen.

Hinweis: Der Dell Wireless 2350 Broadband Router ist mit den folgenden Einstellungen konfiguriert:

• Das Kable/DSL Interface ist als DHCP-Client konfiguriert.
- Das LAN und drahtlose Interface wird als DHCP-Server konfiguriert.
• Standard Benutzername und Passwort ist admin.

Diese Konfiguration wird mit einem Kabel Modem Provider ohne Problem arbeiten, wenn dieser keine Authentikation benötigt.

Zurück zum Anfang

xDSL mit PPPoE

1. Verbinden Sie den Ethernet Anschluss des Kabel Modems mit dem Internet Anschluss Ihres Routers über ein Ethernet Kabel.
2. Verbinden Sie eines der vier LAN Anschlüsse des Routers mit dem Ethernet Anschluss Ihres Computers über ein weiteres Ethernet Kabel.
3. Schalten Sie den Dell Wireless 2350 Broadband Router ein.
4. Öffnen Sie Ihren Web Browser und gehen Sie auf http://my.router oder die Standardadresse http://192.168.2.1.
5. Geben Sie als Benutzername und Passwort admin ein.
6. Klicken Sie den Basic Settings Knopf auf Ihrer Hauptmenüleiste.
7. Click the Internet Connection Settings menu option on the pull down menu.
8. Wählen Sie für Connection Type die Auswahl DSL(PPPoE).
9. Geben Sie den Benutzernamen ein, der Ihnen von Ihrem ISP in das Feld User Name zugeteilt wurde.
10. Geben Sie Ihr Passwort in die Kästchen Password und Retype Password ein.
11. Falls Ihr ISP eine MAC Adresse benötigt, überprüfen Sie bitte das Kästchen Your ISP requires you to input WAN Ethernet Mac.
12. Geben Sie die Adresse in das entsprechende Feld ein.
13. Klicken Sie auf Next.
14. Klicken Sie auf Save & Restart.
15. Während der Dell Wireless 2350 Broadband Router neu startet, blinkt die Power Anzeige an der Vorderseite des Gerätes auf. Sobald Ihr Web Browser auf die Hauptseite des Wireless Broadband Route zurückkehrt, ist das Gerät mit den neuen Einstellungen erfolgreich gestartet worden.

Zurück zum Anfang

Zurück zum Inhaltsverzeichnis

Zurück zum Inhaltsverzeichnis

Kabelmodem mit USB Anschluss
    K["Dell Wireless 2350 is designed to function ONLY with Ethernet connection to the modem."]

Ein Kabelmodem hat entweder nur einen Ethernet-Anschluss, nur einen USB-Anschluss oder beide Anschlüsse.

Kabelmodem mit nur einem USB-Anschluss

Ihr Dell Wireless 2350 Broadband Router unterstützt ausschliesslich Ethernet-Verbindungen für den Breitbandanschluss. Wenn Ihr Modem nur einen USB-Anschluss hat, müssen Sie es durch ein Modell ersetzen, das mindestens einen Ethernet-Anschluss hat.

Kabelmodem mit USB- und Ethernet-Anschluss

Wenn Ihr Kabelmodem beides, USB- und Ethernet-Verbindungen unterstützt, aber mit einem USB-Kabel an Ihrem Computer angeschlossen ist, führen Sie folgende Schritte aus, um es mit einer Ethernet-Verbindung zu verwenden.

1. Stellen Sie sicher, dass das Kabelmodem ausgeschaltet ist.
2. Entfernen Sie das USB-Kabel vom Computer und vom Kabelmodem.
3. Schliessen Sie das eine Ende eines Standard-Ethernet-Kabels an den Ethernet-Anschluss Ihres Computers an.
4. Schliessen Sie das andere Ende des Kabels an den Ethernet-Anschluss Ihres Kabelmodems an.
5. Schalten Sie das Kabelmodem ein. Das Kabelmodem kann mehrere Minuten brauchen bis es initialisiert ist.
6. Legen Sie die Dell Wireless 2350 Broadband Router CD in das CD-Laufwerk des Computers ein um das Schnellinstallationsprogramm zu starten und klicken Sie den Installieren Knopf. Folgen Sie den Anweisungen am Bildschirm.

Zurück zum Anfang

Zurück zum Inhaltsverzeichnis

Konfigurieren Sie den Dell Wireless 2350 Broadband Router als Access-Point für ein bestehendes Netzwerk

Wenn Sie ein existierendes Netzwerk haben, können Sie den Access-Point zur Erweiterung Ihres Netzwerkes verwenden, indem weitere Clients verbunden werden. Sie MÜSSEN den DHCP-Server des Routers ausschalten, wenn ein anderer DHCP-Server betrieben wird um IP-Konflikte zu vermeiden. Um die DHCP-Server Funktion auszuschalten, führen Sie folgende Schritte aus:

1. Öffnen Sie einen Browser und gehen Sie zu http://my.router, oder der Standardadresse http://192.168.2.1. Das Fenster Netzwerkpasswort eingeben erscheint.
2. Geben Sie in die Felder Benutzernamen und Passwort "admin" ein.
3. Klicken Sie auf den OK Knopf.
4. Klicken Sie auf das Register Grundeinstellungen und warten Sie bis das Menu erscheint.
5. Klicken Sie auf die Auswahl Router-Modus.
6. Wählen Sie den Access-Point Modus.
7. Klicken Sie den Weiter Knopf.
8. Klicken Sie auf das Register Erweiterte Einstellungen und warten Sie bis das Menu erscheint.
9. Klicken Sie auf DHCP-Server Einstellungen im Menü.
10. Entfernen Sie das Häkchen bei DHCP-Server aktivieren.
11. Klicken Sie den Speichern Knopf.

Sie müssen dem Dell Wireless 2350 Broadband Router eine statische IP-Adresse zuweisen. Führen Sie dazu folgende Schritte aus::

Hinweis: Die IP-Adresse sollte vom DHCP-Server reserviert werden. Der Router kann nicht als DHCP-Client verwendet werden - es muss deshalb eine statische IP-Adresse zugewiesen werden.

1. Klicken Sie auf das Register Erweiterte Einstellungen und warten Sie bis das Menu erscheint.
2. Klicken Sie auf Erweiterte IP-Einstellungen im Menü.
3. Stellen Sie sicher, dass das Häkchen bei IP-Adresse automatisch von DHCP-Server beziehen entfernt ist.
4. Wiesen Sie dem Router eine IP-Adresse zu.
5. Klicken Sie den Speichern Knopf.
6. Es wird eine Warnmeldung angezeigt. Klicken Sie auf den OK Knopf.
7. Es erscheint eine Hinweis-Seite mit Hinweisen wie die IP-Adresse der Computers aktualisiert werden kann.
8. Klicken Sie den Weiter Knopf.
9. Wenn Ihr Browser auf die Homepage Dell Wireless 2350 Broadband Routerr des zurückkehrt, dann hat das Gerät erfolgreich mit den neuen Einstellungen gestartet.
10. Schliessen Sie ein Ethernet-Kabel Ihres bestehenden Netzwerkes an den LAN Anschluss des Routers an.

Zurück zum Inhaltsverzeichnis

Zurück zum Inhaltsverzeichnis

Ihren Dell™ Wireless 2350 Broadband Router zum Spielen einrichten

Dieser Abschnitt behandelt die Konfiguration des Dell Wireless 2350 Broadband Router zum Spielen. In gewissen Fällen kann die Firewall des Routers dazu führen, dass Spiele nicht gewünscht funktionieren. Dieses Dokument stellt nicht für jedes Spiel Informationen zur Verfügung, aber es wird erläutert wie TCP/IP-Ports für einen oder mehrere Computer geöffnet werden können.

Hinweis: Der Betrieb eines Clients im Internet ohne Firewall-Schutz kann unerlaubte Zugriffe auf den Computer ermöglichen. Dadurch können Daten verloren gehen.

Folgen Sie den folgenden Schritten um den Router zum Spielen einzurichten.

Finden Sie die MAC-Adresse des Computer den Sie zum Spielen verwenden möchten

1. Klicken Sie den Start Knopf.
2. Klicken Sie Ausführen.
3. Geben Sie im Open Feld den folgenden Text ein: cmd
4. Klicken Sie den OK Knopf. Das Kommandozeilenfenster erscheint.
5. Geben Sie im Kommandozeilenfenster ipconfig /all ein.
6. Schreiben Sie die MAC-Adresse (Physikalische Adresse) des Computer auf, den die zum Spielen verwenden möchten.

Router-Einstellungen ändern

1. Öffnen Sie einen Browser und gehen Sie zu http://my.router, oder der Standardadresse http://192.168.2.1. Das Fenster Netzwerkpasswort eingeben erscheint.
2. Geben Sie in die Felder Benutzernamen und Passwort "admin" ein.
3. Klicken Sie auf das Register Erweiterte Einstellungen.
4. Klicken Sie auf DHCP-Server Einstellungen im Menü.
5. Klicken Sie den Hinzufügen Knopf bei IP-Adressen Reservation.

a. Geben Sie die MAC-Adresse des Computers den Sie zum Spielen verwenden möchten in das Feld MAC-Adresse ein.
b. Geben Sie die IP-Adresse für den Computer ein.

1. Klicken Sie den Speichern Knopf.
2. Klicken Sie auf das Register Erweiterte Einstellungen.
3. Klicken Sie auf Port-Weiterleitungs-Einstellungen im linken Menü.

a. Um eien einzelnen Computer zum Spielen zu konfigurieren, Klicken Sie auf DMZ Host aktivieren.
b. Geben Sie die IP-Adresse des Computers in das Feld DMZ IP-Adresse ein.
c. Klicken Sie den Speichern Knopf.

Hinweis: Es kann nur ein einzelner Computer mit dem DMZ Dienst konfiguriert werden. Um mehrere Computer zum Spielen einzurichten, schauen Sie bitte bei Spezielle Port-Weiterleitungs-Einstellungen unter Port-Weiterleitungs-Einstellungen nach.

1. Starten Sie den Clientcomputer neu. Der Clientcomputer wird die neu zugewiesene IP-Adresse erhalten und es werden keine TCP/IP-Ports von der Firewall-Funktion des Routers blockiert.

Zurück zum Inhaltsverzeichnis

Zurück zum Inhaltsverzeichnis

Drahtlose Verschlüsselung für den Dell Wireless 2350 Broadband Router einschalten

Ohne drahtlose Verschlüsselung kann jemand im Netzwerk den Datenverkehr abhören oder auf das Netzwerk zugreifen. Der Dell Wireless 2350 Broadband Router unterstützt Wired Equivalent Privacy (WEP) und Wi-Fi Protected Access (WPA) Datenverschlüsselung für die drahtlose Sicherheit.

WPA ist eine Erweiterung des WEP Standards um Ihr drahtloses Netzwerk sicherer zu machen.

Wenn Sie Ihr Netzwerk mit WPA sichern möchten, müssen auch die drahtlosen Clients WPA unterstützen. Falls Sie ein Produkte von Dell als drahtlose Clients verwenden, können Sie unter http://support.dell.com nachschauen, ob entsprechende Softwareupdates verfügbar sind.

1. Melden Sie sich beim webbasierten Konfigurationstool an, indem Sie http://my.router oder die Adresse http://192.168.2.1 einegeben. Das Fenster Netzwerkpasswort eingeben erscheint.
2. Geben Sie in die Felder Benutzernamen und Passwort "admin" ein.
3. Klicken Sie auf Grundeinstellungen und warten Sie bis das Menü erscheint.
4. Wählen Sie Drahtlose Sicherheit aus dem Menü.
5. Klicken Sie auf Drahtlose Sicherheit aktivieren.
6. Wählen Sie entweder WEP oder WPA der Liste Netzwerk Verschlüsselung.

WEP

1. Wählen Sie ASCII Zeichen oder hexadezimale Zahlen als Schlüsselformat. Hexadezimalzahlen bestehen aus den Zahlen 0 bis 9 und den Buchstaben A bis F. Wenn Sie ASCII Zeichen wählen, können Sie beliebige Zeichen eingeben.
2. Wählen Sie eine Schlüssellänge aus der Liste.
3. Geben Sie vier verschiedene Schlüssel in die Felder Schlüssel 1, Schlüssel 2, Schlüssel 3 und Schlüssel 4 ein. Wenn Sie 40(64)-Bit Verschlüsselung gewählt haben, geben Sie 5-Zeichen (oder 10 Hexadezimalzahlen) ein. Für die 104(128)-Bit Verschlüsselung, geben Sie 13-Zeichen (oder 26 Hexadezimalzahlen) ein.
4. Wählen Sie einen Schlüssel als Standardschlüssel aus der Auswahlliste.
5. Klicken Sie den Weiter Knopf und klicken Sie dann Speichern & Neustarten um die Änderungen anzuwenden.
6. Richten Sie WEP für Ihre Clients ein. Beziehen Sie sich auf die Dokumentation oder Hilfe der entsprechenden System um WEP einzurichten.

WPA

1. Geben Sie Ihren vorinstallierter Schlüssel in das Feld Vorinstallierter Schlüssel ein. Alle drahtlosen Clients müssen den gleichen Schlüssel verwenden um Zugriff auf das Netzwerk zu erhalten. Bitte beachten Sie auch, dass das Schlüsselformat ebenfalls übereinstimmen muss.
2. Wählen Sie ASCII Zeichen oder hexadezimale Zahlen als Schlüsselformat. Hexadezimalzahlen bestehen aus den Zahlen 0 bis 9 und den Buchstaben A bis F. Wenn Sie ASCII Zeichen wählen, können Sie beliebige Zeichen eingeben.
3. Mit den WPA Gruppen-Schlüsselerneuerungs-Intervall wird angegeben wie oft der Schlüssel erneuert wird.
4. Bei WPA Verschlüsselung können Sie zwischen TKIP und AES wählen. Wählen Sie eine Verschlüsselung die Ihre drahtlosen Client unterstützen.
5. Klicken Sie den Weiter Knopf und klicken Sie dann Speichern & Neustarten um die Änderungen anzuwenden
6. Richten Sie WPA-PSK für Ihre Clients ein. Beziehen Sie sich auf die Dokumentation oder Hilfe der entsprechenden System um WPA-PSK einzurichten.

Hinweis: Der Dell Wireless 2350 Broadband Router bietet zwei Wege um die drahtlose Verschlüsselung zu aktivieren. Eine Möglichkeit ist mit dem webbasierten Konfigurationstool wie hier beschrieben. Die anderen Möglichkeit ist durch das Windowsbasierte Kontroll-Hilfsprogramm.

Zurück zum Inhaltsverzeichnis

Zurück zum Inhaltsverzeichnis

Das Versenden der SSID verhindern

1. Öffnen Sie einen Browser und gehen Sie zu http://my.router, oder der Standardadresse http://192.168.2.1. Das Fenster Netzwerkpasswort eingeben erscheint.
2. Geben Sie in die Felder Benutzernamen und Passwort "admin" ein.
3. Klicken Sie auf das Register Erweiterte Einstellungen und warten Sie bis das Menu erscheint.
4. Klicken Sie auf Erweiterte drahtlose Einstellungen im Menü.
5. Setzen Sie ein Häkchen bei Mein drahtloses Netzwerk verbergen.
6. Klicken Sie auf den Speichern Knopf.

Zurück zum Inhaltsverzeichnis

Zurück zum Inhaltsverzeichnis

Datei- und Druckerfreigabe einrichten

Datei- und Druckerfreigabe einrichten

Einen Drucker freigeben

Dateien freigeben

Datei- und Druckerfreigabe einrichten

Folgen Sie den folgenden Instruktionen um den Dienst zur Datei- und Druckerfreigabe einzurichten.

Für Windows 2000 und XP

1. Klicken Sie mit der rechten Maustaste auf das Netzwerkumgebung Symbol (auf dem Desktop bei Windows 2000 und im Startmenü bei Windows XP) und wählen Sie Eigenschaften im Menü.
2. Klicken Sie mit der rechten Maustaste auf Ihre LAN-Verbindung und wählen Sie Eigenschaften im Menü.
3. Wenn Sie den Eintrag Datei- und Druckerfreigabe für Microsoft Netzwerke sehen, können Sie diese Schritte überspringen. Die Datei- und Druckerfreigabe wurde bereits installiert.
4. Wenn der Eintrag Datei- und Druckerfreigabe für Microsoft Netzwerke nicht vorhanden ist, klicken Sie auf den Installieren Knopf.
5. Klicken Sie auf Dienst und dann auf den Hinzufügen Knopf.
6. Wenn Sie Datei- und Druckerfreigabe für Microsoft Netzwerke und klicken Sie dann den OK Knopf.

Einen Drucker freigeben

Um einen Drucker freizugeben, führen Sie die folgenden Schritte am Computer an dem der Drucker angeschlossen ist aus:

1. Klicken Sie den Start Knopf, klicken Sie auf Einstellungen und dann auf Drucker.
2. Klicken Sie auf den Drucker den Sie freigeben wollen.
3. Öffnen Sie das Menü Datei und klicken Sie auf Eigenschaften.
4. Klicken Sie auf die Registerkarte Freigebe und dann auf Freigeben als.
5. Folgen Sie den Anweisungen am Bildschirm.

Der Drucker kann jetzt von den anderen Computern verwendet werden.

Führen Sie die folgenden Schritte an allen anderen Computern aus:

1. Klicken Sie den Start Knopf, klicken Sie auf Einstellungen und dann auf Drucker.

2. Doppelklicken Sie auf das Neuer Drucker Symbol.

3. Klicken Sie beim ersten Bildschirm auf Weiter.

4. Auf dem nächsten Bildschirm wählen Sie Netzwerkdrucker und klicken Sie dann auf den Weiter Knopf.
5. Klicken Sie auf Durchsuchen (bei einigen Systemen auf Weiter) und wählen Sie den Drucker, den Sie verwenden möchten.
6. Folgen Sie den Anweisungen am Bildschirm.

Dateien freigeben

Sie können Dateien auf Ihrem Computer freigeben damit andere Benutzer von anderen Computern diese Dateien verwenden können.

1. Klicken Sie im Microsoft Windows Explorer mit der rechten Maustaste auf den Ordner oder das Laufwerk das Sie freigeben möchten und klicken Sie dann auf Freigabe.
2. Klicken Sie auf Diesen Ordner freigeben.
3. Geben Sie einen Namen für die Freigabe an und folgen Sie den Anweisungen am Bildschirm.

Zurück zum Inhaltsverzeichnis

Zurück zum Inhaltsverzeichnis

Microsoft Windows XP Clients mit dem Router verbinden

Abhängig vom Service-Pack das auf Ihrem Windows XP installiert ist, erfolgt die Verbindung zum Dell Wireless 2350 Broadband Router unterschiedlich.

Prüfen Sie welches Service-Pack installiert ist:

1. Klicken Sie den Start Knopf und dann auf Control Panel.
2. Wenn Sie die Category View of Control Panel sehen, Klicken Sie auf Switch to Classic View.
3. Doppelklicken Sie auf System.
4. Koichen Sie auf das Register Wireless Networks. Das Service-Pack sollte anegzeigt werden.

Wenn Sie herausgefunden haben, welches Service-Pack sie haben, lesen Sie im entsprechenden Abschnitt weiter.

Microsoft Windows XP Clients ohne Service Pack 2 mit dem Router verbinden
Microsoft Windows XP Clients mit Service Pack 2 mit dem Router verbinden

Microsoft Windows XP Clients ohne Service Pack 2 mit dem Router verbinden Konfiguration automatischer Netzwerkverbindungen

Befolgen Sie folgende Schritte, um ein Funknetzwerk (oder mehrere) für Selbstverbindung zu konfigurieren:

1. Klicken Sie den Start Knopf und dann auf Control Panel.
2. Wenn Sie die Category View of Control Panel sehen, Klicken Sie auf Switch to Classic View.
3. Doppelklicken Sie auf Network Connections.
4. Rechter Mausklick auf das Symbol Wireless Network Connection und Klick auf Properties.
5. Klicken Sie, wie unten gezeigt, auf die Taste Wireless Networks.
   Der eingerichtete Netzwerkname sollte vorhanden sein.

Hinweis: Zwecks weiterer Information klicken Sie auf die von Microsoft bereitgestellte Hilfe Über den Aufbau der Konfiguration von Funknetzwerken lernen.

Verschlüsselung freigeben

Da drahtlose Netzwerke die Daten unter Verwendung von Hochfrequenz übertragen, können andere Computer mit Netzwerk-Adaptern innerhalb des Bereiches Ihres Funk-Breitband-Routers sich mit Ihrem Netzwerk verbinden. Durch Freigabe der Verschlüsselung können Sie ungenehmigten Zugang zu Ihrem Funk-Netzwerk verhindern. Wenn Sie die Verschlüsselung freigeben, müssen Sie einen Netzwerk-Chiffrierschlüssel, oder einfach Netzwerkschlüssel, bestimmen. Der Netzwerkschlüssel kann eine Kombination aus Zahlen, Buchstaben oder Zahlen und Buchstaben sein. Der Netzwerkschlüssel muss mit dem für Ihren Dell Wireless 2350 Broadband Router spezifizierten Netzwerkschlüssel übereinstimmen.

1. Klicken Sie den Start Knopf und dann auf Control Panel.
2. Wenn Sie die Category View of Control Panel sehen, Klicken Sie auf Switch to Classic View.
3. Doppelklicken Sie auf Network Connections.
4. Rechter Mausklick auf das Symbol Wireless Network Connection und Klick auf Properties.

5. Klicken Sie, wie unten gezeigt, auf die Taste Wireless Networks.

6. Überprüfen Sie, dass das Feld Use Windows to configure my wireless network settings gewählt ist; im gegenteiligen Fall wählen Sie es aus.

7. Im Verzeichnis der verfügbaren Netzwerke wählen Sie Ihr Funk-Netzwerk aus und klicken Sie auf Configure. Das Wireless Network Properties Fenster erscheint.

8. Wählen Sie in dem Feld Wireless Network Properties unter Funk-Netzwerkschlüssel (WEP) Data encryption WEP enabled aus und wählen Sie nicht The key is provided for me automatically. Dadurch können Sie in dem Feld Network key (Netzwerkschlüssel) einen Chiffrierschlüssel eingeben.

9. Geben Sie Ihren Netzwerkschlüssel in das Feld Network key ein.

10. Wenn Sie Ihren Schlüssel eingegeben haben, klicken Sie auf OK.

Hinweis: Falls der Netzwerk-Chiffrierschlüssel für Ihren drahtlosen Adapter nicht mit dem an Ihrem Dell Wireless 2350 Broadband Router eingestellten übereinstimmt, wird Ihr PC bei der Verbindung mit dem Netzwerk versagen.

Microsoft Windows XP Clients mit Service Pack 2 mit dem Router verbinden

Konfiguration automatischer Netzwerkverbindungen

Dell empfiehlt die Verwendung des Schnellinstallationsprogramm welches auf der Dell Wireless 2350 Broadband Router CD ausgeliefert wird.

Um das Schnellinstallationsprogramm zu starten, führen Sie folgende Schritte aus:

1. Legen Sie die Dell Wireless 2350 Broadband Router CD in das CD-Laufwerk ein. Der Computer wird das Installationsprogramm automatisch starten. Falls nicht, führen Sie folgende Schritte aus.

a. Klicken Sie auf den Start Knopf und anschliessend auf Ausführen.
b. Tippen Sie nach Öffnen: folgenden Text ins Eingebefeld: X:\setup.exe (wobei X der Buchstabe Ihres CD-Laufwerkes ist).

Wenn das Schnellinstallationsprogramm gestartet ist, Wählen Sie "Drahtlose Computer Verbinden" und folgen Sie den Anweisungen.

Hinweis: Falls der Netzwerk-Chiffrierschlüssel für Ihren drahtlosen Adapter nicht mit dem an Ihrem Dell Wireless 2350 Broadband Router eingestellten übereinstimmt, wird Ihr PC bei der Verbindung mit dem Netzwerk versagen.

Zurück zum Anfang

Zurück zum Inhaltsverzeichnis

Zurück zum Inhaltsverzeichnis

Installation and Configuration: Dell™ Wireless 2350 Broadband Router Benutzerhandbuch

Verbindung mit Kabelmodem

Verbindung mit DSL-Modem

Kabelmodem mit USB Anschluss

Konfigurieren Sie den Dell Wireless 2350 Broadband Router als Access-Point für ein bestehendes Netzwerk

Ihren Dell Wireless 2350 Broadband Router zum Spielen einrichten

Drahtlose Verschlüsselung für den Dell Wireless 2350 Broadband Router einschalten

Das Versenden der SSID verhindern

Datei- und Druckerfreigabe einrichten

Microsoft® Windows® XP Clients mit dem Router verbinden

Zurück zum Inhaltsverzeichnis

Zurück zum Inhaltsverzeichnis

Erweiterte Einstellungen:

Dell™ Wireless 2350 Broadband Router Benutzerhandbuch

Erweiterte IP-Einstellungen

DHCP-Server Einstellungen

Zeitzone

Erweiterte Einstellungen zur Drahtlosen Verbindung

Kindersicherung

Erweiterte Filterung

DNS-Server Status

Dynamisches DNS

Zugangskontroll-Einstellungen

Port Weiterleitungs-Einstellungen

Statisches Routing

Aministrations-Einstellungen

Hinweis: Die Mitarbeiter des technischen Supports von Dell bieten keine Unterstützung für die erweiterten Einstellungen zur drahtlosen Verbindung an. Die entsprechenden Optionen stehen Ihnen jedoch im Konfigurationsprogramm zur Verfügung. Die erweiterten Einstellungen zur drahtlosen Verbindung sind in diesem Handbuch komplett dokumentiert.

Die Optionen Port Weiterleitungs-Eintellungen und Statisches Routing werden im Access-Point Modus nicht angezeigt.

Erweiterte IP-Einstellungen

Der Dell Wireless 2350 Broadband Router kommt mit zugewiesener IP-Adresse und IP -Netzadresse-Maskierung. Diese Einstellungen betreffen nur den Teil des örtlichen Netzwerkes des Routers. Falls Sie die Einheit an einem bestehenden Netzwerk einbauen oder einfach diese Werte ändern wollen, überzeugen Sie sich, dass die IP-Netzadresse-Maskierung bei allen Geräten Ihres Netzwerkes gleich ist. Auch der Netzwerkteil der IP -Adresse muss bei allen Geräten Ihres Netzwerkes gleich sein.

? Hinweis: Dell empfiehlt nachdrücklich, die IP-Adresse nicht zu ändern, falls kein besonderer Grund dafür vorliegt.

Wenn Sie die IP -Adresse ändern, seien Sie sich bewusst, dass:

• Das ändern der IP-Address des Dell Wireless 2350 Broadband Router ändert auch den Adress-Pool des DHCP-Servers.
- Wenn Sie den Dell Wireless 2350 Broadband Router mit einem Kabel- oder DSL-Modem verwenden, sollten Sie eine private IP-Adresse verwenden. Folgende Bereiche sind Privat:
• 10.0.0.1 bis 10.254.254.254
• 172.16.0.1 bis 172.31.254.254
• 192.168.0.1 bis 192.168.254.254

- Sie müssen die neue IP-Adresse verwenden um auf das webbasierte Konfigurationstool zuzugreiffen.

Hinweis: Die IP-Adresse oder IP-Netzadresse-Maskierung sollten Sie nur ändern, wenn Sie den Funk-Breitband-Router an einem bestehenden, drahtgebundenen Netzwerk einbauen und die DHCP-Serverfunktion für Ihren Funk-Breitband-Router in den Fortgeschrittenen Einstellungen gesperrt ist. Fragen Sie Ihren Netzwerkverwalter zwecks weitergehender Information.

Erweiterte IP-Einstellungen

?

Zurück zum Anfang

DHCP-Server Einstellungen

Das dynamische Host-Konfigurationsprotokoll (DHCP) legt eine Methode für die automatische IP-Adressenzuweisung zu Computern in einem Netzwerk fest. IP-Adressen werden von einem DHCP-Server verwaltet. Wenn ein Windows-Computer für den automatischen Erhalt einer IP-Adresse konfiguriert wird, bekommt er automatisch eine Adresse von dem DHCP-Server.

DHCP-Server Einstellungen

?

DHCP- Server-Funktionen freigeben

Der Dell Wireless 2350 Broadband Router ist voreingestellt, um als ein DHCP-Server zu funktionieren. Wenn Sie die Einheit an einem bestehenden Netzwerk einbauen, das schon einen DHCP-Server hat oder einfach nicht wünschen, dass der Funk-Breitband-Router als DHCP-Server des Netzwerkes arbeitet, haken Sie das Feld DHCP-Server-Funktionen freigeben nicht ab, um somit die DHCP-Server-Funktion zu sperren.

IP-Adressen Pool-Bereich

Der Abschnitt für den IP Adressen Pool-Bereich stellt die Mittel bereit, um einen Niedrig- und Hochwert für die IP-Adressen in einem Netzwerk zu verwalten. Benutzen Sie die angezeigten Felder, um den Bereich von IP-Adressen festzulegen, den der Dell Wireless 2350 Broadband Router den DHCP-Client bereitstellen soll. Der gültige Bereich von Nummern, die Sie eingeben können, liegt zwischen 1 und 254.

Die Mietzeit ist die einem Anwender erlaubte Zeit, um die von einem DHCP-Server zugewiesene IP-Adresse zu benutzen. Sie können die Mietzeit bestimmen, die der DHCP-Server dem Client zum Benutzen der IP-Adresse anbietet. Diese Einstellung ist besonders in Universitäten oder anderen Umgebungen nützlich, wo die Anwender häufig wechseln.

IP-Adressreservation

Spezifische IP-Adressen können auch besonderen Geräten in einem Netzwerk vorbehalten werden. Die Felder für IP-Adressreservation erlauben Ihnen, bis zu vier IP-Adressen für ein bestimmtes System zurückzustellen. Das Feld Computer MAC ist die MAC-Adresse Ihrer Netzwerkkarte am Kunden-Computer, der an das gleiche Netzwerk wie der Router angeschlossen ist. Benutzen Sie die Eingabefelder unter IP-Adresse, um die IP-Adresse denjenigen Geräten anzugeben, die eine manuell bestimmte IP-Adresse benutzen sollen.

Zurück zum Anfang

Zeitzone

Zeitzone

Auf der Seite Zeitzone kann die Zeitzone für den Dell Wireless 2350 Broadband Router eingestellt werden. Die Zeitzoneneinstellungen haben einen Einfluss auf die Zeitstempel der IP Pakete im Eindringlings Erkennungs-Log. Die Zeitzoneneinstellungen beeinflussen den Zeitstempel von IP Paketen mit Greenwich Mean Time (GMT).

Wählen Sie Ihre lokale Zeitzone aus der Auswahlliste mit dem Titel Bitte wählen Sie Ihre lokale Zeitzone. Während den Sommer Monaten wird die Uhrzeit eine oder mehrerer Stunden vorgestellt (abhängig von Ihrem Aufenthaltsort). Die Daten, an denen die Zeit umgestellt wird, sind je nach Land unterschiedlich. Im grössten Teil der USA und Kanada wird am ersten Sonntag im April auf Sommerzeit umgestellt und am letzten Sonntag im Oktober wieder auf Normalzeit umgestellt. (In Mitteleuropa dauert die Sommerzeit vom letzten Sonntag im März bis am letzten Sonntag im Oktober. Anm.d.Ü.) Wenn Sie die Sommerzeit einschalten möchten, klicken Sie auf Ja bei Sommerzeit aktivieren.

Zurück zum Anfang

Erweiterte Einstellungen zur Drahtlosen Verbindung

Erweiterte Einstellungen zur Drahtlosen Verbindung

?

Drahtlose Verbindung einschalten

Diese Einstellung schaltet die drahtlose Kommunikation des Dell Wireless 2350 Broadband Routers ein. Damit wird die Verbindung mit drahtlos verbundenen Clients ermöglicht.

Drahtloses Netzwerk verbergen

Diese Einstellung steuert das Versenden von Beacon-Paketen durch den Dell Wireless 2350 Broadband Router ins drahtlose Netzwerk. Die Beacon-Pakete werden standardmässig gesendet damit andere drahtlose Clients den Access-Point auf einfache Weise finden und mit ihm Kontakt aufnehmen können. Falls Sie die Sicherheit Ihres drahtlosen Netzwerkes erhöhen wollen, können Sie das versenden der Beacon-Pakete ausschalten.

Modus

Mit dieser Einstellung kann der Modus gewählt werden der vom Dell Wireless 2350 Broadband Router eingesetzt wird um mit den drahtlosen Clients zu kommunizieren. The Dell Wireless 2350 Broadband Router is 802.11g-compatible. Sie können Beide b & g (Dual-Modus) oder nur 802.11b Modus oder nur 802.11g Modus aus der Modus Liste wählen.

Netzwerkname (SSID)

Der Netzwerkname (SSID) kann bis zu 32 Zeichen lang sein und ist eine eindeutige Bezeichnung für alle Computer und Geräte die das drahtlose Netz umfassen.

Übertragungsrate

Die Übertragungsrate kann auf automatisch oder auf einen anderen fixen Wert gesetzt werden. Es wird empfohlen die Übertragungsrate auf automatisch einzustellen damit alle Clients des drahtlosen Netzes mit der für sie optimalen Übertragungsrate arbeiten können.

Kanal

Diese Einstellung ermöglicht es dem Benutzer den Funkkanal zu wählen, mit dem der Dell Wireless 2350 Broadband Router arbeitet. Es wird empfohlen die Kanaleinstellung auf automatisch einzustellen damit der Access-Point den besten Kanal selbst bestimmen kann.

? Hinweis: Wenn Sie die Einstellungen für Beacon Intervall, RTS Schwelle, Fragmentierungsschwelle und DTIM Intervall konfigurieren möchten, müssen Sie zuerst Erweiterte Optionen auswählen.

Beacon Intervall

Der Beacon Intervall ist die Zeit in Kusecs (eine Kusecs entspricht 1024 Mikrosekunden) zwischen den Beacon Paketen die vom Dell Wireless 2350 Broadband Router an die Clients gesendet werden. Der verfügbare Bereich ist von 1 bis 65535.

RTS Schwelle

Die RTS Schwelle ist die maximale Paketgrösse die der Dell Wireless 2350 Broadband Router übermittelt ohne dies zuvor mit einem RTS Paket anzukündigen. Der verfügbare Bereich ist von 1 bis 2347.

Der RTS (Request to Send) Mechanismus verhindert das "unsichtbare Knoten Problem". Ein versteckter Knoten tritt dann auf, wenn zwei Clients in der Reichweite des gleichen Access-Points (AP) sind, aber sich gegenseitig nicht erreichen können, also gegenseitig "unsichtbar" sind. Die Pakete dieser beiden Clients können kollidieren, wenn sie gleichzeitig beim AP eintreffen. Um dieser Datenkollision vorzubeugen, kann der RTS Mechanismus aktiviert werden. Wenn der RTS Mechanismus aktiviert ist, wird der Client zuerst mit einem RTS Paket den AP informieren, dass er Daten senden möchte. Der AP wird mit einem CTS (Clear to Send) antworten und damit alle anderen Stationen in seiner Reichweite anweisen die Bandbreite für die Datenübermittlung freizuhalten.

Die RTS Schwelle steuert welche Paketgrösse das senden eines RTS auslöst. Nur wenn die Paketgrösse die RTS Schwelle überschreitet, wird das Gerät ein RTS vor den Daten senden. Bitte beachten Sie bei der Wahl der RTS Schwelle, dass kleine Werte ein vermehrtes Senden von RTS auslöst und somit unnötig Bandbreite verbraucht wird. Wie auch immer, je mehr RTS Pakete versendet werden, umso schneller wird sich das System von Datenkollisionen erholen. Es wird empfohlen den Standardwert, oder einen geringfügig kleineren Wert, zu verwenden.

Fragmentierungsschwelle

Die Fragmentierungsschwelle bestimmt die Grösse von Datenpaketen die vor der Übermittlung zerlegt werden. Datenpaket die kleiner als die Fragmentierungsschwelle sind, werden nicht zerlegt. Datenpaket die grösser als die Fragmentierungsschwelle sind, werden in kleinere Pakete zerlegt. Somit wird nicht alles zusammen, sondern ein Paket nach dem anderen gesendet. Der Zweck dieser Fragmentierung ist zu verhindern, dass grosse Pakete mehrmals gesendet werden müssen. Somit kann die Netzwerkleistung verbessert werden. Normalerweise wird die Fragmentierung bei starkem Netzwerkverkehr angewendet, oder wenn das Funknetzwerk in einer Umgebung mit grossen Störungen betrieben wird. Es wird empfohlen den Standardwert, oder einen geringfügig kleineren Wert, zu verwenden. Der verfügbare Bereich ist von 256 bis 2346 (Hinweis: die Fragmentierungsschwelle wird in Bytes angegeben).

DTIM Intervall

Der DTIM (Delivery Traffic Indication Message) Intervall bestimmt wie oft ein Beacon eine Traffic Indicator Map (TIM) enthält. Die TIM wird verwendet um schlafende Clients zu informieren, dass Daten für den Empfang bereit sind. Das DTIM Intervall ist immer ein Mehrfaches des Beacon Intervalls. Der verfügbare Bereich ist von 1 bis 255.

CTS Schutz

Der CTS Schutz ermöglicht das zusammenarbeiten von 802.11b und 802.11g Geräten. Wenn der CTS Schutz eingeschaltet ist, dann werden die 802.11g Geräte jeweils eine Information an die 802.11b Geräte senden (entweder eine CTS/RTS oder eine CTS-Self-Broadcast Nachricht), wenn Daten mit 802.11g übermittelt werden. Das Einschalten des CTS Schutzes verringert den Durchsatz Ihres Access-Points.

Repeater für drahtloses Netzwerk

Ein Repeater kann verwendet werden um die Abdeckung des drahtlosen Netzwerkes zu erweitern. Sie brauchen dazu zwei oder mehr Dell Wireless 2350 Broadband Routers. Der Access-Point der zur Verbindung mit dem Netzwerk verwendet wird, wird als "Root-AP" bezeichnet. Die Access-Points die verwendet werden um die Abdeckung des drahtlosen Netzwerkes zu erweitern, werden als "Repeater-AP" bezeichnet.

Stellen Sie sicher, dass alle Dell Wireless 2350 Broadband Routers die gleichen Einstellungen für die drahtlose Verbindung haben.

?

Ihr Access-Point als Repeater im drahtlosen Netzwerk konfigurieren:

1. Klicken Sie auf Diesen AP als Repeater im drahtlosen Netzwerk einsetzen.
2. Gehen Sie den Netzwerknamen (SSID) des Root-AP ins Feld SSID des Root-AP ein.
3. Setzen Sie die "Netzwerkverschlüsselung" auf Keine, falls der Root-AP keine Verschlüsselung verwendet.
4. Setzen Sie die "Netzwerkverschlüsselung" auf WEP, wenn die Sicherheitseinstellung des Root-AP WEP ist. Geben Sie anschliessend die gültigen Werte für Schlüssel, Schlüssellänge, Schlüsselformat und Standardschlüssel ein.
5. Klicken Sie auf Speichern.

Der Repeater-AP muss in der Reichweite des Root-AP sein damit eine Verbindung aufgebaut werden kann und die Abdeckung des Netzwerkes erweitert wird. Der Repeater-AP darf nicht direkt an das Netzwerk angeschlossen werden.

? Hinweis: Stellen Sie sicher, dass alle Dell Wireless 2350 Broadband Routers die gleichen Einstellungen für die drahtlose Verbindung haben.

Ihr Access-Point wieder als Root-AP verwenden:

1. Klicken Sie auf Diesen AP als Root-AP verwenden
2. Klicken Sie auf Speichern.

Voreinstellungen wiederherstellen

Wenn Sie Anpassungen an den Einstellungen für die drahtlose Verbindung vorgenommen haben, können Sie die Standardwerte wieder herstellen indem Sie auf Voreinstellungen wiederherstellen klicken.

Zurück zum Anfang

Kindersicherung

IP-Filtern ist eine Einrichtung, die den Dell Wireless 2350 Broadband Router befähigt, gewisse, auf der IP-Adresse, Port-Nummer, Protokollart oder anderen Kriterien beruhende IP-Datagramme anzunehmen oder zurückzuweisen. Dieser Router unterstützt zwei Arten von IP-Filtern, die Ihnen eine bessere Kontrolle über den Internet-Zugang erlauben.

1. Klicken Sie die Schaltfläche Zufügen. Ein Kontext-Fenster Regeln für die elterliche Kontrolle erscheint.
2. Wählen Sie in der IP-Adressen-Liste die IP-Adresse des besonderen Computers aus (zum Beispiel des Computers Ihrer Kinder), den Sie kontrollieren wollen.
3. Um den Internet-Zugang während einer Zeitspanne zu sperren / genehmigen, geben Sie in der Zeitbegrenzungs-Liste die Anfangs- und Endzeit an.
4. Wählen Sie in der Internet-Zugangs-Liste Genehmigen oder Verweigern aus.
5. Geben Sie im Feld Web-Site-Begrenzungen die URL ein, deren Zugang Sie genehmigen oder verweigern wollen.
6. Wählen Sie Genehmigen oder Verweigern des Zugangs zu diesen Web-Sites aus.
7. Geben Sie die Schlüsselwörter ein.
8. Klicken Sie auf Speichern.

Zurück zum Anfang

Erweiterte Filterung

Erweiterte Filterung

Mit Erweiterte Filterung können kompliziertere Filter aufgebaut werden. Klicken Sie auf Hinzufügen um Quell IP, Ziel IP, IP Protokoll, TCP Port und UDP Port anzugeben. Wenn eine Regel eingerichtet ist, wird der Dell Wireless 2350 Broadband Router die Pakete je nach dem durchlassen oder verwerfen..

Zurück zum Anfang

DNS-Server Status

DNS-Server Status

DNS-Server Status zeigt alle DNS-Einträge die dem Dell Wireless 2350 Broadband Router bekannt sind. Der Hostname ist auf die IP-Adresse gemappt.

Zurück zum Anfang

Dynamisches DNS

Dynamisches DNS

Der Benutzer kann einen Domainnamen bei dyndns.org registrieren. Damit kann der Benutzer den Domainnamen anstelle der IP-Adresse verwenden. DDNS wird die IP-Adresse auf dem Domainnamen mappen.

Zurück zum Anfang

Zugangskontroll-Einstellungen

Mit den Zugangskontroll-Einstellungen haben Sie die Möglichkeit festzulegen, welche lokalen Client-Computer über den Dell Wireless 2350 Broadband Router auf das Netzwerk zugreifen dürfen. Die Standardeinstellungen ermöglichen es allen Client-Computern durch den Access-Point auf das Netzwerk zuzugreifen. Es gibt zwei Tabellen für die Zugriffssteuerung, eine mit den erlaubten Zugriffen und eine mit den nicht erlaubten Zugriffen. Jede dieser Tabellen kann bis zu 32 Einträge aufnehmen. Es kann jeweils nur eine Tabelle aktiviert werden. Die Zugangskontroll-Einstellungen beziehen sich nur auf drahtlose Clients.

Zugangskontroll-Einstellungen

Führen Sie die folgenden Schritte zum Einschalten der Zugriffssteuerung des Access-Points aus:

1. Klicken Sie auf Ja um die MAC Zugriffssteuerung einzuschalten.
2. Klicken Sie auf Hinzufügen, ein Pop-Up-Fenster wird sich öffnen. Geben Sie dort die MAC-Adresse der Netzwerkkarte des Computers ein, den Sie zur Tabelle hinzufügen möchten.
3. Klicken Sie auf Speichern um die MAC-Adresse zur Tabelle hinzuzufügen.
4. Um eine bestehende Regel zu entfernen, klicken Sie auf Bearbeiten neben einer MAC-Adresse.
5. Ein Pop-Up-Fenster wird geöffnet. Klicken Sie jetzt auf Entfernen um den Eintrag zu entfernen.

? Hinweis: Die Zugriffssteuerung wird bei drahtlos verbundenen Client-Computern angewendet.

Zurück zum Anfang

Port Weiterleitungs-Einstellungen

Port Weiterleitungs-Einstellungen

DMZ

Die Eigenschaft DMZ (Entmilitarisierte Zone) erlaubt Zugang zu allen Ports. (Falls Sie, zum Beispiel, Probleme bei dem Hosting eines Spiele-Servers haben, können Sie diese Option wählen; dadurch werden alle Ports zu Ihrem Spiele-Server geöffnet.)

1. Haken Sie das Kästchen DMZ- Host freigeben ab.
2. Tippen Sie die IP-Adresse des Computers, der die Spiel-Anwendung ausführen soll, in das Feld DMZ IP Adresse.
3. Klicken Sie auf die Schaltfläche Speichern, um die Einstellung zu aktivieren.

Hinweis: Die Konfiguration des Funk-Breitband-Routers im DMZ- Modus ist nützlich, wenn Sie gewisse Spiele über den Funk-Breitband-Router spielen möchten; aber die Ports können mit allen anderen bestehenden Konfigurationswerkzeugen nicht geöffnet werden.

? Hinweis: Wenn ein Internet-Dienst geöffnet wird, entstehen Sicherheitsbedenken. Beachten Sie sorgfältig Sicherheitswarnungen und überzeugen Sie sich, dass strenge Zugangskontrollen und Genehmigung stattfindet, bevor Sie den Zugang zu irgendwelchen Diensten erlauben.

Kunden- Port Vorwärtseinstellungen

Port-Weiterleitung kann schwieriger als DMZ zu konfigurieren sein. Sie verschafft jedoch einen relativ sicheren Weg, um hinter einer Brandmauer eine Internet-Anwendung auszuführen oder einen Internet-Dienst bereitzustellen, da nur ein einziger Port (oder Port-Bereich) dem Internet ausgesetzt ist. Diese Einstellung für Port-Weiterleitung können Sie konfigurieren, um eine Kundenregel zu erstellen, die einen spezifischen Port und ein spezifisches Protokoll für Datenverkehr festlegt, das zu dem spezifischen Computer an Ihrem LAN passiert.

Ein Beispiel ist ein auf Ihrem LAN arbeitender HTTP- Server, den Sie im Internet verfügbar haben möchten. Ihre öffentliche IP -Adresse (die Ihr ISP Ihnen gibt), sei X.X.X.X (wobei X eine Zahl ist) und Sie haben einen Computer, der den HTTP Server unter der LAN -Adresse 192.168.2.2 auf Ihrem durch den Dell Wireless 2350 Broadband Router (192.168.2.1) kontrollierten LAN bereitstellt. Sie können 192.168.2.2 konfigurieren, um Port-Weiterleitung für den Port 80 (HTTP) zu erhalten; Anwender auf dem Internet können dann zu http://X.X.X.X gehen und den http- Server (192.168.2.2) bekommen. Der im Service-Port 80 eingehende Datenverkehr wird zum Computer (192.168.2.2) geleitet, während andere Computer an Ihrem LAN

diesen Datenverkehr nicht wahrnehmen..

Bei einigen Internet-Anwendungen (wie Internet-Nachrichten und Spiel-Anwendungen) können Sie diese Einstellung für Port-Weiterleitung so konfigurieren, dass diese Anwendungen hinter der Brandmauer richtig arbeiten können. Diese Anwendungen erfordern spezifische TCP/UDP-Ports. Die Ports für diese Anwendungen und die Protokollart hängen davon ab, welche Internet-Dienste Sie benutzen. Bitte prüfen Sie bei Ihrem Dienstbereitsteller oder in Ihrem Anwenderhandbuch, damit Sie vorher über die Information verfügen.

Überzeugen Sie sich, dass die folgenden Ports installiert sind, wie unten beschrieben.

1. Haken Sie das Kästchen Freigeben ab.
2. Geben Sie in das Feld Service Name den gewünschten Namen oder die Beschreibung ein.
3. Geben Sie in das Eingangs-Ports einen Port-Bereich ein. Falls Sie nur eine einzige Port-Nummer bestimmen wollen, geben Sie die gleiche Nummer in beide Felder ein.
4. In das Feld Ziel-IP-Adresse geben Sie die IP -Adresse des Computers ein, der die Verbindungsaufforderung erhalten soll.
5. In das Feld Ziel-MAC-Adresse geben Sie die MAC-Adresse des Computers ein, der die Verbindungsaufforderung erhalten soll.
6. In das Feld Port Typ wählen Sie TCP, UDP oder beide Protokolle. Das Protokoll könnte in Ihren Anwendungsunterlagen bestimmt sein.
7. Klicken Sie auf die Schaltfläche Speichern, um die Einstellung zu aktivieren.

Wenn Sie, zum Beispiel, das Spiel „Fighter Ace II" auf einem Computer mit der IP -Adresse 192.168.2.3 spielen wollen, geben Sie 3 als Ziel-IP-Adresse ein. Wählen Sie TCP als Port Typ. Geben Sie „50000" und „51000" in zwei Feldern von Eingangs-Ports ein und auch im Destination Port (Ziel-Port). Klicken Sie auf die Schaltfläche Speichern, um die Einstellung zu aktivieren. Bei anderen Spielen oder Diensten ziehen Sie bitte das Anwenderhandbuch zu Rate.

Oft verwendete Ports

Service Protocol Typ Ports
HTTP (WEB Server) TCP 80
FTP TCP 20, 21
TELNET TCP 23
SMTP (Mail Server) TCP 25
POP3 (Mail Server) TCP 110
IRC TCP 6667
NNTP (News Server) TCP 119

Port-Triggern

Port-Triggern erlaubt dem Router, ausgehende Daten auf eine bestimmte Port-Nummer zu beobachten. Die IP -Adresse des die Daten versendenden Computers wird von dem Router festgehalten; wenn dann die erwünschten Daten durch den Router zurückkommen, werden sie mit Hilfe der IP-Adresse und den Regeln für die Port-Aufgliederung dem bestimmten Computer zugestellt. Der Router öffnet den Port, wenn das Port-Triggern geschieht. Wenn der die Anwendung ausführende Computer die Sendung beendet, schliesst der Router den Port.

1. Haken Sie das Kästchen Freigeben ab.
2. Geben Sie in dem Feld Anwendungsname den gewünschten Namen oder die Beschreibung ein.
3. In dem Feld Trigger Port geben Sie eine Port-Nummer ein. Prüfen Sie bei dem Bereitsteller Ihrer Internet-Anwendungen nach, welcher Trigger -Port benutzt wird.
4. Wählen Sie das TCP (Transmission Control Protocol, Übertragungskontrolle-Protokoll) oder UDP (User Datagram Protocol, Anwender-Datagramm-Protokoll) oder beide Protokolle als Trigger Port Typ.
5. Bestimmen Sie den Bereich der Öffentliche Ports durch Eingabe der Anfangs- und End- Port-Nummern in den geforderten Feldern.
6. Wählen Sie das TCP (Transmission Control Protocol, Übertragungskontrolle-Protokoll) oder UDP (User Datagram Protocol, Anwender-Datagramm-Protokoll) oder beide (TCP und UDP) als Öffentlicher Port Typ.
7. Klicken Sie auf die Schaltfläche Speichern, um die Einstellung zu aktivieren.

Klicken Sie auf die Schaltfläche Speichern, um die Einstellung zu speichern.

Zurück zum Anfang

Statisches Routing

Statisches Routing

Statische Leitwege sind von Hand konfigurierte Leitwege zu entfernten Netzwerken. Das heisst, der Leitweg ist vorbestimmt und wird nicht von dem Routing Information Protocol (RIP) entdeckt wie bei dem Dynamischen Weiterleiten. Durch Statisches Weiterleiten können Sie ein Gateway einer IP -Adresse oder einem Netzwerk zuweisen. Falls es auf Ihrem internen Netzwerk Router gibt, die nicht mit RIP 1 oder 2 funktionieren, können Sie einen statischen Leitweg zu diesen Routern aufbauen.

Der Vorteil der Verwendung von statischem Weiterleiten ist die Verkehrsreduzierung; deshalb ist statisches Weiterleiten bei langsamen Internet-Verbindungen nützlich. Weiterleiten über statische Leitwege ist bei kleinen Netzwerken praktisch. Bei grösseren Netzwerken muss der Router Änderungen in der physischen Verdrahtung des Netzwerkes dynamisch aufspüren und der Einsatz von dynamischem Weiterleiten (RIP) wird empfohlen.

Hinweis: Die Einstellungen für statisches Weiterleiten sind nur für fortgeschrittene Netzwerkverwalter gedacht. Ändern Sie diese Einstellungen nicht, wenn Sie nicht von den richtigen Werten überzeugt sind. Falls ungültige Information eingegeben wird, finden Sie keinen Zugang zu dem Konfigurationswerkzeug.

Um statisches Weiterleiten zu benutzen, fügen Sie von Hand die Ziel- IP- Adresse, Netzadresse-Maskierung und Gateway- IP- Adresse für jeden Leitweg zu, den Sie der Tabelle für statisches Weiterleiten zufügen, und klicken Sie auf Zufügen. Wenn Sie zu einem ganzen Netzwerk weiterleiten, soll die letzte Zahl der Ziel- IP -Adresse null (0) sein, zum Beispiel 192.168.0.0.

Hinweis: Bei statischem Weiterleiten entdeckt der Dell Wireless 2350 Broadband Router dynamisch NICHT die Leitweg-Information und benutzt NICHT RIP. Der Dell Wireless 2350 Broadband Router unterstützt gegenwärtig NICHT RIP.

Benutzen Sie die Kästchen zum Abhaken neben jedem Leitweg und die Schaltfläche Löschen, um statische Leitwege von der Tabelle für statisches Weiterleiten zu entfernen.

Zurück zum Anfang

Aministrations-Einstellungen

Passwort Einstellungen

Der Dell Wireless 2350 Broadband Router verwendet ein Passwort mit dem Benutzer vor dem Zugriff auf die Konfiguration oder die Überwachungswerkzeuge authentifiziert werden. Falls Sie das aktuelle Passwort ändern möchten, klicken Sie die Auswahl Passwort ändern an und geben Sie das neue Passwort in die beiden Felder Neues Passwort und Wiederholung des Passwortes ein. Schreiben Sie sich das neue Passwort auf und bewahren Sie es am einem sicheren Ort auf.

Systemverwaltung

- HTTP- Port-No

Ändern Sie den Wert für den HTTP-Port nicht ohne Grund. Web-Server hören typisch den Port 80 auf eingehende Web-Anforderungen ab.

- Entferntem Anwender die Konfiguration des Gerätes erlauben

Falls Sie einem entfernten Anwender erlauben wollen, Ihren Dell Wireless 2350 Broadband Routerüber Internet zu verwalten, haken Sie das Kästchen mit folgendem Namen ab Entferntem Anwender die Konfiguration des Gerätes erlauben. Geben Sie die IP -Adresse des entfernten Verwaltungs-Host-Computers ein.

• Entferntem Anwender erlauben, das Gerät zu ertasten

Haken Sie das Kästchen ab Entferntem Anwender erlauben, das Gerät zu ertasten, um Ihren Funk-Breitband-Router freizugeben, von irgendeinem Anwender im Internet „ertastet“ werden zu können. Diese Eigenschaft ist hilfreich, wenn Sie anderen Internet-Anwendern erlauben möchten, dass sie den Status des Dell Wireless 2350 Broadband Router überprüfen können.

- UpnP-Funktion freigeben

UPnP bedeutet Universal Plug and Play (universell selbstkonfigurierend), ein Protokoll, das UPnP- fähigen Kundencomputern, wie Windows XP, erlaubt, den Funk-Breitband-Router festzustellen und zu konfigurieren. Eine der gebräuchlichsten Anwendungen von UPnP bei dem Router ist das öffnen von Ports, damit anwendungsspezifische Daten für verschiedene Internet-Dienste oder Spiel-Anwendungen durch den Router weiter geleitet werden können. Das Verfahren zur Feststellung und Konfiguration des Routers kann automatisch von UPnP- fähigen Kundenanwendungen wie MSN Messenger ausgeführt werden, sodass Sie es nicht von Hand tun müssen. Um diesen Dienst zu befähigen, haken Sie das Kästchen UPnP- Funktion freigeben ab oder lassen Sie es frei, um ihn zu sperren.

Falls Sie ein Windows XP- System haben, können Sie es für den Zugang und die Überwachung des Routers benutzen, wenn dessen UPnP-Funktion freigegeben ist. Hier sind einige Beispiele, was Sie von Ihrem XP- System aus mit UPnP tun können.

Beispiel 1) Ohne Kenntnis seiner IP- Adresse Zugang zu dem Netz-Konfigurationswerkzeug des Routers finden

1. Doppelklicken Sie auf das Symbol Meine Netzwerkumgebung am Desktop.
2. Doppelklicken Sie auf das für Ihren Router geschaffene Symbol Breitband-Router. Dadurch erscheint der Beglaubigungs-Bildschirm des Konfigurationswerkzeuges Ihres Routers.
3. Geben Sie das richtige Kennwort ein und klicken Sie OK zum Zugang zu dem Netz-Konfigurationswerkzeug.

Beglaubigungs-Bildschirm

Beispiel 2) Port-Vorwärtsregeln des Routers von der XP- Schnittstelle aus verwalten.

Hinweis: Falls Sie schon eine Port-Vorwärtsregel für einen Dienst über das Netz-Konfigurationswerkzeug konfiguriert haben, brauchen Sie die folgenden Schritte für denselben Dienst nicht erneut auszuführen

1. Rechter Mausklick auf das Symbol Meine Netzwerkumgebung am Desktop.

2. Rechter Mausklick auf das für den Router geschaffene Symbol Internet-Verbindung.

Network Connections

Netzwerkumgebung

?

1. Rechter Mausklick auf das Symbol und Eigenschaft auswählen.
2. Klicken Sie auf Einstellungen.
3. Klicken Sie auf Zufügen.
4. Geben Sie die Service-Beschreibung, IP -Adresse des Service-Host-Computers, externe und interne Port-Nummer für diesen Service ein und wählen Sie entweder TCP oder UDP aus. Die unten stehende Graphik zeigt ein Beispiel, wie ein Computer mit einer IP -Adresse 192.168.2.101 befähigt wird, einen öffentlichen http- Server aufzunehmen.

Service Einstellungen

Service Settings

?

1. Klicken Sie zum Speichern der Änderungen auf die Schaltfläche OK.

Zurück zum Inhaltsverzeichnis

Zurück zum Inhaltsverzeichnis

Wie der Configure the Dell Wireless 2350 Broadband Router mit dem Kontroll-Hilfsprogramm konfiguriert wird: Dell™ Wireless 2350 Broadband Router Benutzerhandbuch

Netzwerkübersicht
Drahtlose Einstellungen
Zugangskontroll-Einstellungen
Spielen
Fernzugriff
Administration
Diagnose
Erweiterte Einstellungen

Netzwerkübersicht

Dieses Fenster informiert Sie über Ihre Netzwerkverbindung und die Netzwerkeinstellungen. Der linke Bereich zeigt Informationen zum Verbindungsstatus an. Der rechte Bereich zeigt folgende Netzwerkeinstellungen an:

• Betriebsmodus
• Verbindungstyp
• Internet IP-Adresse
• Internet MAC-Adresse
  • LAN IP-Adresse
  • LAN Subnetzmaske
  • Netzwerkname (SSID)
  • Drahtlose Sicherheit

Zurück zum Anfang

Drahtlose Einstellungen

• Netzwerkname (SSID)

Die SSID ist ein eindeutiger Netzwerkname. Er wird verwendet um das drahtlose Netzwerk zu identifizieren. Dieser Name wird verwendet, wenn sich drahtlose Client mit dem Netzwerk verbinden.

- Kanal

Dies ist der Funkkanal auf dem die Kommunikation der drahtlosen Clients mit dem Access-Point erfolgt.

• Voreinstellungen

Setzt den Dell Wireless 2350 Broadband Router auf die Fabrik-Voreinstellungen zurück.

- Anwenden

Speichert die aktuellen Einstellungen.

• Wiederherstellen

Stellt die vorausgehenden Einstellungen wieder her.

Ihr Dell Wireless 2350 Broadband Router hat erweiterte Sicherheitsfunktionen. Dies gewährt, dass Ihre Daten vertraulich bleiben und schützt Ihre Daten auch vor unbefugter Manipulation. Wenn Sie diese Sicherheitsfunktionen einschalten möchten, klicken Sie auf Drahtlose Sicherheit aktivieren. Sie können dann zwischen WEP oder WPA auswählen.

Drahtlose Einstellungen WEP

WEP Einstellungen

Die Wired Equivalent Privacy (WEP) Verschlüsselung ist im Standard 802.11 zum Schutz der drahtlosen Kommunikation gegen Abhören definiert. WEP bietet die Möglichkeit, einen Schlüssel einzusetzen, der von den drahtlosen Clients (wie ein Notebook mit einer PC-Card) und dem Access-Point gemeinsam verwendet wird. Dieser Schlüssel verschlüsselt die Daten bevor diese übermittelt werden. WEP kann als 40(64)-Bit oder 104(128)-Bit Schlüssel implementiert werden. Um die Sicherheit zu erhöhen, können Sie den Schlüssel regelmässig ändern. Wenn der Schlüssel an einem drahtlosen Gerät geändert wird, muss er für alle drahtlosen Geräte und Access-Points geändert werden.

• Schlüssel Format

Das Schlüsselformat kann ASCII Zeichen oder hexadezimale Zahlen sein. Hexadezimalzahlen bestehen aus den Zahlen 0 bis 9 und den Buchstaben A bis F. Wenn Sie ASCII Zeichen wählen, können Sie beliebige Zeichen eingeben.

- Schlüssel Länge

Die Schlüssellänge kann entweder 40(64)-Bit oder 104(128)-Bit sein. Längere Schlüssel sind sicherer. Gewisse Netzwerkkarten unterstützen aber nur 40(64)-Bit Verschlüsselung. Wenn alle Clients 104(128)-Bit Verschlüsselung unterstützen, wählen Sie 104(128)-Bit.

• Schlüssel 1, Schlüssel 2, Schlüssel 3 und Schlüssel 4

Geben Sie vier verschiedene Schlüssel in die Felder ein. Wenn Sie 40(64)-Bit Verschlüsselung gewählt haben, geben Sie 5-Zeichen (oder 10 Hexadezimalzahlen) ein. Für die 104(128)-Bit Verschlüsselung, geben Sie 13-Zeichen (oder 26 Hexadezimalzahlen) ein.

- Standardschlüssel

Wählen Sie einen Schlüssel als Standardschlüssel aus der Auswahlliste.

Drahtlose Einstellungen WPA

WPA Einstellungen

Wi-Fi Protected Access (WPA) ist eine Erweiterung des WEP Standards um Ihr drahtloses Netzwerk sicherer zu machen.

Wenn Sie Ihr Netzwerk mit WPA sichern möchten, müssen auch die drahtlosen Clients WPA unterstützen. Falls Sie ein Produkte von Dell als drahtlose Clients verwenden, können Sie unter http://support.dell.com nachschauen, ob entsprechende Softwareupdates verfügbar sind.

• WPA vorinstallierter Schlüssel (Pre-Shared Key)

Alle drahtlosen Clients müssen den gleichen Schlüssel verwenden um Zugriff auf das Netzwerk zu erhalten. Bitte beachten Sie auch, dass das Schlüsselformat ebenfalls übereinstimmen muss.

- Schlüsselformat

Das Schlüsselformat kann ASCII Zeichen oder hexadezimale Zahlen sein. Hexadezimalzahlen bestehen aus den Zahlen 0 bis 9 und den Buchstaben A bis F. Wenn Sie ASCII Zeichen wählen, können Sie beliebige Zeichen eingeben.

• WPA Gruppen-Schlüsselerneuerungs-Intervall

Mit den WPA Gruppen-Schlüsselerneuerungs-Intervall wird angegeben wie oft der Schlüssel erneuert wird. Je kleiner die Zahl, umso schneller wird der Schlüssel gewechselt. Aber ein zu kleiner Wert kann Ihr Netzwerk verlangsamen.

• WPA Verschlüsselung

TKIP (Temporal Key Integrity Protocol) ist die am weitesten verbreitete Verschlüsselungsmethode. AES (Advanced Encryption Standard) kann verwendet werden, wenn Ihre drahtlosen Clients TKIP nicht unterstützen.

Zurück zum Anfang

Zugangskontroll-Einstellungen

• Hinzufügen Fügt einen neuen Eintrag in die Liste Kindersicherung ein.
• Bearbeiten Ermöglicht einen bestehenden Eintrag zu bearbeiten.
  • Löschen Löscht einen Eintrag.
  • Alle löschen Löscht alle Einträge.
• Wiederherstellen Stellt die früheren Einträge wieder her..

Network Access Control

Kindersicherung

Die Kindersicherung ermöglicht zu steuern, welche Inhalte aufgerufen werden können. Es kann auch gesteuert werde zu welcher Tageszeit auf das Internet zugegriffen werden kann.

Um die Kindersicherung einzuschalten:

1. Klicken Sie Hinzufügen im Kindersicherungs Fenster.
2. Geben Sie die IP-Adresse des Computers ein (z.B. Computer der Kinder).
3. Wählen Sie Allow oder Deny aus der Internet Access Liste.
4. Wählen Sie ein Zeitintervall indem Sie From und To ausfüllen.
5. Wählen Sie Allow oder Deny für den Web-Zugriff.
6. Geben Sie die Webseite die, oder die nicht aufrufen werden darf bei Website URL ein.
7. Klicken Sie auf OK zum speichern oder Cancel zum verwerfen.
8. Klicken Sie Apply Parental Control Settings um die Kindersicherung zu aktivieren.

MAC (Media Access Control)

Es können bestimmte Computer vom Zugriff (WLAN) ausgeschlossen werden.

Um MAC einzuschalten:

1. Klicken Sie Enable MAC Access Control.
2. Klicken Sie Add. Das MAC Access Control: Add a Record Fenster kommt..
3. Geben Sie Hex. MAC-Adressen (00:11:22:33:44:55) die Sie ausschliessen wollen bei MAC Address ein.
4. Klicken Sie auf OK zum speichern oder Cancel zum verwerfen.
5. Klicken Sie Apply Parental Control Settings um MAC zu aktivieren.

Zurück zum Anfang

Gaming

Dieser Abschnitt behandelt die Konfiguration des Dell Wireless 2350 Broadband Router zum Spielen. In gewissen Fällen kann die Firewall des Routers dazu führen, dass Spiele nicht gewünscht funktionieren. Dieses Dokument stellt nicht für jedes Spiel Informationen zur Verfügung, aber es wird erläutert wie TCP/IP-Ports für einen oder mehrere Computer geöffnet werden können..

Ihr Dell Wireless 2350 Broadband Router hat eine Network Address Translation (NAT) Firewall die das LAN schützt. E-Mail und Web-Browsing sind von NAT nicht betroffen. Wie auch immer, gewisse Siele können betroffen sein.

Gaming

DMZ

Gewisse Applikationen funktionieren hinter einer Firewall nicht. Um dies zu lösen, kann eine DMZ (demilitarized zone) verwendet werden. Die DMZ deaktiviert die NAT-Firewall.

Folgen Sie diesen Instruktionen um DMZ zu aktivieren.

1. Klicken Sie Enable DMZ Host.
2. Geben Sie eine IP-Adresse des Computers ins Feld DMZ IP Address ein.
3. Klicken Sie Apply um anzuwenden.

Port Weiterleitungs-Einstellungen

Mit der Port Weiterleitung können Daten direkt zu einem spezifischen Port weitergeleitet werden. Die Ports und Protokolle (TCP, UDP, or both) hängen vom Game ab.

Hinweis: Diese Informationen sollten vom Game zur Verfügung gestellt werden.

Folgen Sie diesen Instruktionen um Port Weiterleitung zu aktivieren:

1. Klicken Sie Add. Ddas Gaming: Add a Record Fenster kommt.
2. Geben Sie einen Namen in Game Description ein. Dieser muss kürzer als 31 Zeichen sein.

3. Geben Sie eine IP-Adresse des Copmuters zum Gamen ins Computer IP for gaming Feld.

4. Wählen Sie etwas aus Protocol Type. Sie können TCP (Transmission Control Protocol), UDP (User Datagram Protocol) und beides wählen.

5. Geben Sie die Eingangsportnummer in Incoming Port No. und die Ausgangsportnummer in Outgoing Port No. (auch Destination Port genannt) ein.
6. Wählen Sie Enable oder Disable bei der State Liste.
7. Klicken Sie auf OK zum speichern oder Cancel zum verwerfen.

Zurück zum Anfang

Fernzugriff

Fernzugriff

Fernzugriff für Konfiguration

So können Benutzer von einem entfernten Standort Konfigurieren.

1. Wählen Sie Allow remote user to configure the device.

2. Geben Sie die IP-Adresse von der Administriert werden soll ein.

3. Geben Sie die HTTP Port Number die verwendet wird im Ffeld HTTP port number ein.

4. Klicken Sie auf OK zum speichern oder Restore zum verwerfen.

Fernzugriff um das Gerät zu Pingen

Sie können die WAN Ping-Fähigkeit einstellen. Der Standard ist disabled. Der Router wird nicht auf Ping antworten, dies macht das Netz sicherer..

1. Wenn sie den WAL-Port auf dem Internet sichtbar machen wollen, klicken Sie Allow remote user to ping the device.
2. Klicken Sie auf OK zum speichern oder Restore zum verwerfen.

Zurück zum Anfang

Administration

Administration

System Wiederherstellung

System Wiederherstellung ermöglicht es Ihnen ein Backup der Konfiguration zu speichern.

• Fabrik-Voreinstellungen wiederherstellen

Setzt den Dell Wireless 2350 Broadband Router auf die Fabrik-Voreinstellungen zurück.

- Aktuelle Systemkonfiguration in Datei speichern

Speichert die aktuellen Einstellungen des Dell Wireless 2350 Broadband Routers in einer .pro Datei.

• Systemkonfiguration manuell laden

Lädt die Backupdatei um früher gespeicherte Einstellungen wiederherzustellen.

Passwort ändern

Um nicht erlaubte Administrationsänderungen am Access-Point zu verhindern, ist der Access-Point Passwortgeschützt. Es wird dringend empfohlen, das voreingestellte Passwort, welches admin lautet, zu ändern.

1. Klicken Sie auf den Router Passwort ändern Knopf. Das Passwort Einstellungen Fenster erscheint.
2. Tippen Sie das bestehende Passwort in das Feld Originales Passwort.
3. Tippen Sie das neue Passwort in das Neues Passwort Feld und dann tippen Sie es noch einmal in das Passwort bestätigen Feld.
4. Tippen Sie eine Erinnerungshilfe für das Passwort in das Feld Passwort Erinnerungshilfe.
5. Klicken Sie auf Speichern wenn Sie alles eingegeben haben. Wenn Sie die eingegebenen Werte verwerfen wollen, klicken Sie auf den Abbrechen Knopf.

Firmware aktualisieren

Wenn Sie angewiesen werden die Firmware zu aktualisieren, klicken Sie auf Firmware aktualisieren. Es wird eine Verbindung mit der Dell-Website hergestellt, um auf die neuste Firmware zu aktualisieren. Es ist nicht nötig die Firmware zu aktualisieren, wenn der Access-Point einwandfrei funktioniert.

Zurück zum Anfang

Diagnose

Diagnose

Sie können den aktuellen Status Ihres Netzwerkes mit dem Diagnose Menü überwachen. Die Netzwerkdiagnose kann durch einen Klick auf Diagnose Starten gestartet werden.

Wenn die Diagnose beendet ist, Zusammenfassung Ihrer Netzwerkverbindungen angezeigt.

Zurück zum Anfang

Erweiterte Einstellungen

Erweiterte Einstellungen

Um auf die erweiterten Einstellungen des Access-Points zuzugreifen, klicken Sie auf den Anmelden Knopf, um sich beim webbasierten Konfigurationstool anzumelden. Mit dem webbasierten Konfigurationstool können Sie die erweiterten Einstellungen des Dell Wireless 2350 Broadband Routers vornehmen. Siehe Kapitel Webbasiertes Konfigurationstool für detaillierte Informationen.

Zurück zum Anfang

Zurück zum Inhaltsverzeichnis

Zurück zum Inhaltsverzeichnis

Fabrik-Voreinstellungen: Dell™ Wireless 2350 Broadband Router Benutzerhandbuch

Dell hat den Dell Wireless 2350 Broadband Router mit den folgenden Einstellungen vorkonfiguriert:

Hinweis: Falls Sie den Überblick über die Einstellungen verlieren, können Sie den Router durch drücken der Reset-Taste auf diese Werte zurücksetzen.

Einstellung Vorgabe
Benutzername admin
Passwort admin
Gerätename Dell Wireless 2350 BroadBand router
IP-Adresse 192.168.2.1
Subnetzmaske 255.255.255.0
10 Mbps Ethernet WAN IPbezogen>	bezogen>
WAN DHCP Client Aktiviert
ESSID (Name des drahtlosen Netzwerkes) wireless
Kanal Auto
Verschlüsselung Keine Verschlüsselung
DHCP-Server Aktiviert
NAT-Routing Aktiviert

Hinweis: Ihr Wireless 2350 Broadband Router wird mit Fabrik-Voreinstellungen ausgeliefert, die für die meisten Netzwerk-Szenarien eingesetzt werden können. Es gibt jedoch Fälle, in denen aufgrund Ihrer Netzwerkumgebung, eine andere Konfiguration für den Access-Point benötigt wird.

Zurück zum Inhaltsverzeichnis

Zurück zum Inhaltsverzeichnis

Schnellinstallationsprogramm: Dell™ Wireless 2350 Broadband Router Benutzerhandbuch

Einführung

Das Schnellinstallationsprogramm starten

Schritt für Schritt durch das Schnellinstallationsprogramm

Einführung

Das Schnellinstallationsprogramm ist ein einfach zu bedienendes Programm, das auf der Dell Wireless 2350 Broadband Router CD enthalten ist. Es stellt vereinfachte Schritte zur Konfiguration des Access-Points dar. Das Schnellinstallationsprogramm zeigt eine Reihe von Illustrationen an, auf denen gezeigt wird, wie der Access-Point mit einem Computer verbunden wird. Es bietet dem Benutzer die Möglichkeit die drahtlosen Parameter (wie SSID, Kanalnummer, IP-Adresse) einzustellen und die WEP Sicherheit einzuschalten. Zum Schluss werden die vorgenommenen Einstellungen überprüft und auf den Access-Point gespeichert. Der Access-Point ist dann für den Einsatz im Netzwerk bereit. Falls die Konfiguration nicht erfolgreich abgeschlossen werden kann, wird das Schnellinstallationsprogramm Problemlösungsvorschläge geben und Sie durch den Konfigurationsprozess führen.

Zusätzlich kann mit dem Schnellinstallationsprogramm das Kontroll-Hilfsprogramm auf Ihrem Computer installieren werden und es können Links auf das Benutzerhandbuch auf der Dell Wireless 2350 Broadband Router CD und der Dell Support Website aufgerufen werden. Es bietet auch eine Schnellkonfiguration um zusätzliche Computer mit dem Dell Wireless 2350 Broadband Router zu verbinden.

Zurück zum Anfang

Das Schnellinstallationsprogramm starten

Um das Schnellinstallationsprogramm zu starten, führen Sie folgende Schritte aus:

Legen Sie die CD ein

1. Legen Sie die Dell Wireless 2350 Broadband Router CD in das CD-Laufwerk eines Computer ein, der direkt mit dem Internet verbunden ist. Die CD wird das Installationsprogramm automatisch starten. Falls nicht, führen Sie folgende Schritte aus.

a. Klicken Sie auf den Start Knopf und anschliessend auf Ausführen.
b. Tippen Sie nach Öffnen: folgenden Text ins Eingebefeld: X:\setup.exe (wobei X der Buchstabe Ihres CD-Laufwerkes ist)

Wenn das Installationsprogramm gestartet ist, werden Sie durch eine Reihe von Fenstern geführt. Diese Fenster sind im folgenden mit einer Erklärung der Funktionalitäten illustriert.

Zurück zum Anfang

Schritt für Schritt durch das Schnellinstallationsprogramm

Willkommensmenü

Dieses Menü bietet die folgenden Auswahlmöglichkeiten:

• Router Installation Beginnen Sie Ihrem Router zu installieren und verbinden Sie ihn mit dem Internet.
• Zusätzliche Computer verbinden Konfiguriert einen Computer für die Verbindung mit dem Dell Wireless 2350 Broadband Router.
• Kontroll-Hilfsprogramm installieren Installiert das Kontroll-Hilfsprogramm auf einem Computer
• Benutzerhandbuch Das Benutzerhandbuch anzeigen (dieses Dokument).
• Beenden Beendet das Schnellinstallationsprogramm.

• Beginnen Sie die Installation des Dell Wireless 2350 Broadband Router mit Router Installation. Der Computer sollte bereits ans Internet angeschlossen sein (Kabel oder DSL).
• Klicken Sie auf Connect Additional Computers für jeden weiteren Computer der ans Netzwerk angeschlossen werden soll.

Zurück zum Anfang

Die Verbindnug zum Kabel- oder DSL-Modem prüfen

Um den Dell Wireless 2350 Broadband Router zu instillieren, muss eine direkte Internet-Verbindnug bestehen.

Internet Verbindung überprüfen

Dell Wireless 2350 Broadband Router

Verifizieren Sie die Internetverbindung Ihres Computers mit einem DSL/Kabel Modem

DELL ^TM

Falls Sie noch nicht eingerichtet haben, dass Ihr Computer direkten Internetzugang durch ein DSL/Kabel Modem hat, dann richten Sie dies nun ein, indem Sie den Webbrowser öffnen und ins Internet gehen.

Hinweis: Is Sie kein Internetzugang haben oder Sie nicht wissen, wie Sie ins Internet von Ihrem Computer gelangen, rufen Sie ihren lokalen ISP an, um Ihnen zu helfen. Sie ins Internet von Ihrem Computer gelangen, rufen Sie ihren lokalen ISP an, um Ihnen zu helfen.

Klicken Nachste um tortzutahren

Hauptmenu beenden

(φ) 無線網路

連線到: wireless

Internet Verbindung bestätigen

Wenn Sie PPPoE (Point to Point Protocol over Ethernet) verwenden, wird Ihr Computer neu starten. Danach wird folgende Meldung angezeigt. Klicken Sie Weiter.

Erfolgreicher Neustart

Der nächste Schritt ist ein Neustart Ihres Modems. Nachdem Ihr Modem neu gestartet ist, klicken Sie auf weiter.

Dell Wireless 2350 Broadband Router

Zum Dell Wireless 2350 verbinden Breitband Router an Ihr Netzwerk verbinden

Wichtiger Hinweis

Einige ISPs verlangen einen Neustart des Modems, wenn ein Router installiert wird. Die meistem Modems können neu gestartet werden, indem die Stromversorgung des Modems für mindestens 30 Sekunden unterbrochen und dann wieder angeschlossen wird.

Wir empfehlen, dass Sie Ihr Modem jetzt neu starten um eine erfolgreiche Verbindung zu ermöglichen.

Bitte Warten Sie, bis Ihr Modem den Neustart abgeschossen hat, bevor Sie auf Nächste klicken.

Hauptmenu beenden

Nächste

Den Dell Wireless 2350 Broadband Router ans Netzwerk verbinden

Schritt 1 zeigt wie das Kabel/DSL Modem vom Computer entfernt wird.

Kable/DSL Modem entfenen: Schritt 1

Schritt 2 zeigt wie das Kabel/DSL Modem an dem Dell Wireless 2350 Broadband Router gehängt wird.

Modem an Router hängen: Schritt 2

Dell Wireless 2350 Broadband Router

Zum Dell Wireless 2350 verbinden Breitband Router an Ihr Netzwerk verbinden

DELL™

Schrittv 2

Stecken Sie das Ethernet Kabel des Modems in den Internetanschluss des Dell Wireless 2350 Broadband Routers ein. Dies ist das gleiche Kabel, dass Sie gerade aus Ihrem Computer gezogen haben. Klicken Sie Nächste fortfahren.

Hauptmenu beenden

Zurück

Nächste

Schritt 3 zeigt wie der Ethernet Kabel an dem Computer angeschlossen wird.

Ethernet an Computer anschliessen: Schritt 3

Schritt 4 zeigt wie der Router angeschlossen wird.

Router am Computer anschliessen: Schritt 4

Dell Wireless 2350 Broadband Router

Zum Dell Wireless 2350 verbinden Breitband Router an Ihr Netzwerk verbinden

DELL ^TM

Schritt 4

Stecken Sie das andere Ende des Ethernet Kabels, das mit dem Dell Wireless 2350 Broadband Routers geliefert wurde, in einer der vier LAN Anschlüsse des Routers (nummeriert von 1 bis 4). Klicken Sie Nächste fortfahren.

Hauptmenu beenden

Zurück

Nächste

Schritt 5 zeigt die der Dell Wireless 2350 Broadband Router an die Stromversorgung angeschlossen wird.

Stromversorgung anschliessen : Schritt 5

Dell Wireless 2350 Broadband Router

Zum Dell Wireless 2350 verbinden Breitband Router an Ihr Netzwerk verbinden

DELL ^TM

Schritt 5

Stecken Sie das Stomkabel in die Steckdose. Stecken Sie das andere Ende in den Dell Wireless 2350 Broadband Router. Klicken Sie Nächste fortfahren.

Hauptmenu beenden

Zurück

Nächste

Schritt 6 zeigt wie die Verbindungen überprüft werden können.

Verbindungen Prüfen : Schritt 6

Dell Wireless 2350 Broadband Router

Zum Dell Wireless 2350 verbinden Breitband Router an Ihr Netzwerk verbinden

DELL™

Schritt 6

Verifizieren Sie Ihre Einstellungen, indem Sie sicherstellen, dass das die Lampe für Strom, Internet und mindestens eine der nummerierten LEDs (1, 2, 3 or 4) an der Vorderseite des Routers aufleuchtet. Falls nicht, überprüfen Sie bitte, dass alle Kabel richtig mit dem Router verbunden sind. Klicken Sie Nächste fortfahren.

Hauptmenu beenden

Zurück

Nächste

Den Dell Wireless 2350 Broadband Router konfigurieren

Wenn Sie PPPoE verwenden, geben Sie den PPPoE Usernamen und Passwort ein.

PPPoE

Wählen Sie was für ein Netzwerk Sie bauen wollen. "Setup a Secure Router" wir den Dell Wireless 2350 Broadband Router mit WEP Konfigurieren. Die Clients werden auch WEP brauchen. Wenn Sie keine Verschlüsselung wollen, wählen Sie "Setup a Non Secure Router". Folgen Sie den Anweisungen.

Netzwerk einrichten

Das Schnellinstallationsprogramm wird die Einstellungen im Dell Wireless 2350 Broadband Router speichern.

Router Konfigurieren

Gratulation

Ihr Dell Wireless 2350 Broadband Router ist erfolgreich Installiert.

Gratulation

Zurück zum Anfang

Zurück zum Inhaltsverzeichnis

Zurück zum Inhaltsverzeichnis

Kontroll-Hilfsprogramm: Dell™ Wireless 2350 Broadband Router Benutzerhandbuch

Das Kontroll-Hilfsprogramm ist eine Windowsbasierte Software, die es Ihnen ermöglicht, den Access-Point zu konfigurieren und den Status der Verbindnug zum Dell Wireless 2350 Broadband Router und zum Internet zu überwachen.

Das Kontroll-Hilfsprogramm installieren
Das Kontroll-Hilfsprogramm deinstallieren
Das Kontroll-Hilfsprogramm starten
Das Kontroll-Hilfsprogramm beenden
Wie der Access-Point mit dem Kontroll-Hilfsprogramm konfiguriert wird

Das Kontroll-Hilfsprogramm installieren

Sie können das Kontroll-Hilfsprogramm mit dem Schnellinstallationsprogramm von der Willkommensseite öffnen.

1. Legen Sie die Dell Wireless 2350 Broadband Router CD in das CD-Laufwerk ein. Der Computer wird das Installationsprogramm automatisch starten. Falls nicht, führen Sie folgende Schritte aus.

a. Klicken Sie auf den Start Knopf und anschliessend auf Ausführen.
b. Tippen Sie nach Öffnen: folgenden Text ins Eingebefeld: X:\setup.exe (wobei X der Buchstabe Ihres CD-Laufwerkes ist).
c. Klicken Sie den OK Knopf.

1. Klicken Sie im Hauptmenü auf den Kontroll-Hilfsprogramm installieren Knopf.
2. Folgen Sie den Anweisungen am Bildschirm.

Zurück zum Anfang

Uninstalling the Kontroll-Hilfsprogramm

1. Falls das Dell Wireless 2350 Broadband Router Symbol in der Taskleiste in der unteren rechten Ecke des Bildschirmes angezeigt wird, klicken Sie auf das Symbol und wählen Sie dann Beenden.
2. Klicken Sie auf den Start Knopf.
3. Klicken Sie auf Systemsteuerung. Das Fenster Systemsteuerung öffnet sich.
4. Klicken Sie auf das Software Symbol.
5. Wählen Sie das Kontroll-Hilfsprogramm aus der Liste der Programme und entfernen Sie es gemäss den Anweisungen.

Zurück zum Anfang

Das Kontroll-Hilfsprogramm starten

Das Kontroll-Hilfsprogramm wird standardmäßig bei jedem Systemstart geladen. Falls das Hilfsprogramm nicht automatisch startet, können Sie das Dell Wireless 2350 Broadband Router Dell Kontroll-Hilfsprogramm aus dem Startmenü starten.

Nach dem starten, wird das Access-Point-Symbol in der Taskleiste in der unteren rechten Ecke des Bildschirmes angezeigt. Wenn Sie eine Verbindung zum Access-Point haben, wird das Symbol grau-weiss dargestellt 📄. Doppelklicken Sie auf das Symbol um das Kontroll-Hilfsprogramm zu öffnen.

Hinweis:

Ein gelbes Symbol bedeutet, dass die Internet-Verbindung nicht aktiv ist. Ein rotes Symbol bedeutet, dass die Verbindung zum Rputer fehlgeschlagen ist.

Zurück zum Anfang

Das Kontroll-Hilfsprogramm beenden

Wenn Sie das Kontroll-Hilfsprogramm starten, wird ein grau-weisses Symbol 📄 in der Taskleiste in der unteren rechten Ecke des Bildschirmes angezeigt. Wenn Sie das Programm beenden möchten, klicken Sie auf das Symbol und wählen Sie dann Beenden.

Zurück zum Anfang

Zurück zum Inhaltsverzeichnis

Zurück zum Inhaltsverzeichnis

Webbasiertes Konfigurationstool: Dell™ Wireless 2350 Broadband Router Benutzerhandbuch

Überblick

Grundeinstellungen

Erweiterte Einstellungen

Gerätestatus

Systemtools

Abmelden

Überblick

Das webbasierte Konfigurationstool ist für die erweiterte Konfiguration des Dell Wireless 2350 Broadband Routers. Folgen Sie den unten stehenden Anweisungen um auf das webbasierte Konfigurationstool zuzugreifen.

Hinweis: Für das webbasierte Konfigurationstool müssen Microsoft Internet Explorer 4.0 (oder höher) oder Netscape 4.0 (oder höher) verwendet werden.

Hinweis: Das webbasierte Konfigurationstool kann nur von einem Benutzer zur gleichen Zeit benützt werden.

1. Klicken Sie auf den Start Knopf und anschliessend auf Ausführen.
2. Tippen Sie nach Öffnen: den folgenden Text: http://my.router
3. Wenn dies das erste Mal ist, dass Sie den Dell Wireless 2350 Broadband Router konfigurieren, oder wenn der Benutzername und das Passwort nicht geändert wurden, tippen Sie admin in die Felder für Benutzername und Passwort.
4. Klicken Sie auf OK, der Konfigurationsbildschirm erscheint.

Hinweis: Die Mitarbeiter des technischen Supports von Dell bieten keine Unterstützung für die erweiterten Einstellungen zur drahtlosen Verbindung an. Die entsprechenden Optionen stehen Ihnen jedoch im Konfigurationsprogramm zur Verfügung. Die erweiterten Einstellungen zur drahtlosen Verbindung sind in diesem Handbuch komplett dokumentiert.

Dell Wireless 2350 Broadband Router

Standardeinstellungen

Benutzen Sie die Standardeinstellungen um den Modus Ihres Routers zu andern. Drahtloser Netzwerkname und Kanal, drahtlose Netzwerksicherheit und Internetverbindungseinstellungen.

Fortgeschrittene Einstellungen

Benutzen Sie die fortgeschrittenen Einstellungen, um die IP Adresse des Routers zu andern, DHCP Serveroptionen, Zeitzone, fortgeschrittene drahtlose Netzwerkeinstellungen, Kontrolloptionen der Eltern, Zugangskontrolloptionen und Administratoroptionen einzustellen.

Geratestatus

Benutzen Sie den Geratestatur um den Status jeder einzelnen Verbindung zu Ihrem Router zu überprufen.

Systemwerkzeuge

Benutzen Sie die Systemwerkzeuge, um das Einlogen von Unbefugten zu überprufen, die Routertabellen anzuzeigen, Systemdiagnostiken durchzufuhren, Voreinstellungen zu laden, Firmenversionen upzugraden und den Router zurückzusetzen.

Hilfe

Benutzen Sie die Hilfe, um schnelle Hilfe über die Merkmale des Routers zu erhalten r.

Ausloggen

Verlassen Sie die Dell Wireless 2350 Breitband Router Konfiguration.

Copyright © 2004

Zurück zum Anfang

Abmelden

Treffen Sie diese Auswahl, wenn Sie sich vom webbasierten Konfigurationstool abmelden möchten. Drücken Sie den Abmelden Knopf, wenn Sie sich abmelden möchten.

Hinweis: Dieses Konfigurationstool kann nur von einem Benutzer zur gleichen Zeit benützt werden.

Zurück zum Anfang

Zurück zum Inhaltsverzeichnis

Zurück zum Inhaltsverzeichnis

Den Router verwenden: Dell™ Wireless 2350 Broadband Router Benutzerhandbuch

Überblick

Fabrik-Voreinstellungen

Schnellinstallationsprogramm

Kontroll-Hilfsprogramm

Webbasiertes Konfigurationstool

Überblick

Fabrik-Voreinstellungen: Ihr Wireless 2350 Broadband Router wird mit Fabrik-Voreinstellungen ausgeliefert, die für die meisten Netzwerk-Szenarien eingesetzt werden können. Es gibt jedoch Fälle, in denen aufgrund Ihrer Netzwerkumgebung, eine andere Konfiguration für den Access-Point benötigt wird.

Schnellinstallationsprogramm: Das Schnellinstallationsprogramm ist eine Windowsbasierte Software, die auf Ihrer Dell Wireless 2350 Broadband Router CD vorhanden ist. Sie können diese Programm verwenden um 1) Ihren Access-Point zu konfigurieren, bevor er an das Netzwerk angeschlossen wird, 2) drahtlose Clients zu Ihrem Netzwerk hinzuzufügen, 3) das Kontroll-Hilfsprogramm auf Ihrem Computer zu installieren und 4) Links auf das Benutzerhandbuch und zur Dell Support Website aufzurufen. Konsultieren Sie das Kapitel Schnellinstallationsprogramm für detaillierte Informationen.

Kontroll-Hilfsprogramm: Das Kontroll-Hilfsprogramm ist eine Windowsbasierte Software, die auf Ihrer Dell Wireless 2350 Broadband Router CD vorhanden ist. Diese Hilfsprogramm kann auf Ihrem Computer installiert werden, indem im Schnellinstallationsprogramm die Option Kontroll-Hilfsprogramm installieren gewählt wird. Dieses Programm stellt Ihnen ein nützliches Konfigurationshilfsmittel zur Verfügung, um den Dell Wireless 2350 Broadband Router zu verwalten. Konsultieren Sie das Kapitel Kontroll-Hilfsprogramm für detaillierte Informationen.

Webbasiertes Konfigurationstool: Das webbasierte Konfigurationstool ist für die erweiterte Konfiguration des Dell Wireless 2350 Broadband Routers. Dies ist ein Tool, das im innern des Access-Points zur Verfügung gestellt wird, und auf das Sie über einen Web-Browser von Ihrem Computer aus zugreifen können. Dieses Tool ermöglicht die einfache und erweiterte Konfiguration Ihres Dell Wireless 2350 Broadband Routers. Zum Beispiel können mehrere virtuelle APs eingerichtet werden oder Sie können das drahtlose Netzwerk ausschalten. Konsultieren Sie das Kapitel Webbasiertes Konfigurationstool für detaillierte Informationen.

Hinweis: Das Schnellinstallationsprogramm und das Kontroll-Hilfsprogramm müssen auf einem Windows 2000 oder Windows XP Computer ausgeführt werden. Für das webbasierte Konfigurationstool müssen Microsoft Internet Explorer 4.0 (oder höher) oder Netscape 4.0 (oder höher) verwendet werden.

Zurück zum Inhaltsverzeichnis

Zurück zum Inhaltsverzeichnis

Grundeinstellungen: Dell™ Wireless 2350 Broadband Router Benutzerhandbuch

Die folgenden Optionen gehören zu den Grundeinstellungen:

Router Modus

Drahtlose Einstellungen

Drahtlose Sicherheit

Internetverbindungs-Einstellungen

Speichern & Anwenden

Hinweis: Damit die Änderungen die Sie vornehmen auch angewendet werden, müssen Sie die Einstellungen speichern und den Access-Point neu starten. Tun Sie das nicht, wird der Access-Point weiterhin die vorausgehenden Einstellungen verwenden. Wenn Sie die Weiter/Zurück Links verwenden und alle Schritte der Grundeinstellungen abgeschlossen haben, erreichen Sie die Speichern & Anwenden Seite. Klicken Sie dort den Speichern & Neustarten Knopf um die Änderungen anzuwenden - der Access-Point wird neu starten und die neuen Einstellungen sind aktiv.

Router Modus

Der Dell Wireless 2350 Broadband Router kann auf zwei Arten betrieben werden, den Gateway Modus und den Access Point Modus.

Router Modus

ROUTER MODUS

Gateway Modus

Zugangsmodus

nachste | Hilfe

HINWEIS: Bitte klicken'Nachste'um die Einstellungen zu speichern.

Copyright © 2004

Der Gateway Modus erlaubt Ihrem Router ein drahtloses Netzwerk zu erstellen, um Zugang zum Dell Wireless 2350 Broadband Router zu schaffen. Drahtgebundene und Drahtlose Netzwerkgeräte benutzen dieselbe Internetverbindung über den Internet Port im Gateway Modus. Es kann jedoch vorkommen, dass eine ISP Sie auffordert weitere Einstellungen wie z.B. PPPoE zu übernehmen, bevor Sie über ihren Router Zugriff auf das Internet bekommen.

Mit dem Access Point (AP) Modus arbeitet Ihr Dell Wireless 2350 Broadband Router als Brücke zwischen den im Netzwerk existierenden drahtlosen und Ethernet-Geräten. Alle drahtgebundenen und drahtlosen Geräte werden unter derselben Netzadresse Klasse C untergebracht. Der Internet Port ist hier nutzlos. Der Access Point Modus kann Ihnen dazu dienen, ein einzelnes isoliertes Netzwerk zu installieren.

Hinweis: Wenn das Gerät auf AP Modus gestellt wurde, sind die Internetverbindungs-Einstellungen nicht verfügbar.

Der Gateway Modus ist die Standardeinstellunge Ihres Dell Wireless 2350 Broadband Router.

Zurück zum Anfang

Drahtlose Einstellungen

Drahtlose Einstellungen

Drahtlose Netz-Einstellungen

Netzwerkname (SSID)

wireless

Kanal

Auto

zuruck nachste Hilfe

HINWEIS: Bitte klicken'Nachste'um die Einstellungen zu speichern.

Copyright © 2004

Einstellung Mögliche Werte
Netzwerkname (SSID) wireless
Kanal Auto

Netzwerkname (SSID)

Durch den Netzwerknamen (SSID) wird eine Gruppe von drahtlosen Geräten identifiziert die zusammen ein Netzwerk bilden. Der Standard-Wert für den Netzwerknamen des Dell Wireless 2350 Broadband Router ist wireless. Alle Arbeitsstationen und Access-Points müssen die gleiche SSID haben damit sie zusammen Kommunizieren können.

Der Netzwerkname (SSID) kann bis zu 32 Zeichen lang sein und es wird zwischen Gross- und Kleinschreibung unterschieden.

Hinweis: Sie müssen die Einstellungen aller drahtlosen Netzwerkadapter der Clients so einstellen, dass diese mit den Einstellungen des Dell Wireless 2350 Broadband Routers übereinstimmen. Verwenden Sie dazu die serienmässig vorgegebenen Einstellungen des Access-Points, sofern diese nicht verändert wurden. Wurden diese Einstellungen verändert, halten Sie diese Änderungen fest, und verwenden Sie diese zur Konfiguration aller drahtlosen Netzwerkadapter. Hilfe zur Konfiguration eines drahtlosen Netzwerkadapters finden Sie in der Dokumentation des Netzwerkadapters.

Kanal

Der Dell Wireless 2350 Broadband Router kann auf verschiedenen Kanälen betrieben werden. Access-Points die nahe beieinander betrieben werden, müssen verschiedene Kanäle verwenden. Falls Sie nur einen Access-Point haben, ist vermutlich die Standardeinstellung (auto) am besten. Wenn Sie aber mehrere Access-Points in ihrem Netzwerk haben, dann ist es empfehlenswert für jeden Access-Point einen unterschiedlichen Kanal zu verwenden. Lassen Sie den Kanal auf dem vorgegebenen Wert, ausser es gibt einen speziellen Grund (zum Beispiel Interferenzen mit Mikrowellen, Mobiltelefonsendeanlagen oder andere Access-Points in der Nähe) den Kanal zu wechseln.

Zurück zum Anfang

Drahtlose Sicherheit

Datenverschlüsselung bietet eine zusätzliche Sicherheit für die Netzwerkkommunikation indem die Daten mit einem Schlüssel

verschlüsselt werden. Ihr Wireless 2350 Broadband Router kann, zusammen mit Netzwerkkarten die Verschlüsselung unterstützen, die übermittelten Daten so codieren, dass das abhören und verfälschen schwierig wird. Es sind zwei Methoden der Datenverschlüsselung möglich: Wired Equivalent Privacy (WEP) und Wi-Fi Protected Access (WPA). Wenn Sie die drahtlose Sicherheit aktivieren möchten, klicken Sie auf Sicherheit für drahtlose Verbindung aktivieren.

Drahtlose Sicherheit

Dell ^TM Dell Wireless 2350 Broadband Router
Standardeinstellungen	Fortgeschrittene Einstellungen	Geratestatus	Systemwerkzeuge	Hilfe	Ausloggen

Drahtlose Netz-Sicherheit

Die Datenverschlusselung liefert eine zusätzliche Sicherheit durch die Kodierung von Netzwerk Kommunikationen, indem ein Verschlusselungscode verwendet wird. Je langer der Eingabeschlussel ist, desto sicherer ist die Verschlusselung.

Drahtlose Netz-Sicherheit aktivieren

zuruck | nachste | Hilfe

HINWEIS: Bitte klicken'Nachste'um die Einstellungen zu speichern.

Copyright © 2004

WEP

Wenn Sie die WEP Verschlüsselung verwenden möchten, wählen Sie WEP aus der Liste Netzwerk Verschlüsselung

Einstellung Mögliche Werte
Schlüssel Format Hexadezimale Zahlen / ASCII Zeichen
Schlüssel Länge 40 Bits (5 Zeichen) / 104 Bits (13 Zeichen)
Schlüssel 1, Schlüssel 2, Schlüssel 3, Schlüssel 4

Es gibt zwei Stufen der WEP Verschlüsselung: 40(64)-Bit und 104(128)-Bit, wobei 104(128)-Bit die sichere der beiden Methoden ist. Die WEP Schlüssel sind entweder eine Folge von hexadezimal Zahlen oder ASCII Zeichen die Sie selbst wählen. Alle Wireless 2350 Broadband Router und alle drahtlosen Clients müssen die selben Schlüssel verwenden. Mehr Informationen über Verschlüsselung können Sie dem Abschnitt Übersicht über drahtlose Netzwerke - Verschlüsselung entnehmen.

• Schlüssel Format

Das Schlüsselformat kann ASCII Zeichen oder hexadezimal Zahlen sein. Hexadezimal Zahlen bestehen aus den Zahlen 0 bis 9 und den Buchstaben A bis F. Wenn Sie ASCII Zeichen wählen, können Sie beliebige Zeichen eingeben.

- Schlüssel Länge

Die Schlüsselänge kann entweder 40(64)-Bit oder 104(128)-Bit sein. Längere Schlüssel sind sicherer. Gewisse Netzwerkkarten unterstützen aber nur 40(64)-Bit Verschlüsselung. Wenn alle Clients 104(128)-Bit Verschlüsselung unterstützen, wählen Sie 104(128)-Bit.

- Schlüssel

Wenn Sie 40(64)-Bit Verschlüsselung gewählt haben, geben Sie einen 5-Zeichen (oder 10 hexadezimal Zahlen) langen WEP Schlüssel in die Schlüssel-Felder ein. Für die 104(128)-Bit Verschlüsselung, geben Sie einen 13-Zeichen (oder 26 hexadezimal Zahlen) langen WEP Schlüssel in die Schlüssel-Felder ein. Sie haben die Möglichkeit vier verschiedene Schlüssel im Wireless 2350 Broadband Router zu speichern. Wählen Sie einen Schlüssel als Standardschlüssel aus der Auswahlliste. Um die Sicherheit zu erhöhen sollten Sie die Schlüssel regelmässig ändern. Bitte vergessen Sie nicht, dass wenn Sie bei einem drahtlosen Gerät den Schlüssel ändern, dann müssen Sie auch bei allen Geräten und Access-Points den Schlüssel ändern.

Hinweis: Falls sie den Wireless 2350 Broadband Router zu einem bestehenden Netzwerk mit Verschlüsselung hinzufügen, kontaktieren Sie den Netzwerkadministrator. Sie sollten zur Konfiguration des Wireless 2350 Broadband Router die gleichen Schlüssel wie für den Rest des Netzwerkes verwenden. Somit können Sie verhindern, dass alle Geräte neu konfiguriert werden müssen. Wird der Schlüssel für nur einen Access-Point oder Client geändert, wird die Verbindung zum restlichen Netzwerk unterbrochen.

WPA

Wenn Sie die WPA Verschlüsselung verwenden möchten, wählen Sie WPA aus der Liste Netzwerk Verschlüsselung.

WPA ist eine Erweiterung des WEP Standards um Ihr drahtloses Netzwerk sicherer zu machen.

Wenn Sie Ihr Netzwerk mit WPA sichern möchten, müssen auch die drahtlosen Clients WPA unterstützen. Falls Sie ein Produkte von Dell als drahtlose Clients verwenden, können Sie unter http://support.dell.com nachschauen, ob entsprechende Softwareupdates verfügbar sind.

• WPA vorinstallierter Schlüssel

Im Feld für den vorinstallierter Schlüssel (Pre-Shared Key) wird das Passwort eingegeben. Alle drahtlosen Clients müssen das gleiche Passwort verwenden um Zugriff auf das Netzwerk zu erhalten. Bitte beachten Sie auch, dass das Schlüsselformat ebenfalls übereinstimmen muss.

• Schlüssel Format

Das Schlüsselformat kann zwischen hexadezimale Zahlen (Zahlen 0 bis 9 und Buchstaben A bis F) und ASCII Zeichen (alle Zeichen, Zahlen und Symbole) gewählt werden. Wählen Sie das gewünschte Format für Ihren Schlüssel. Sollte ein drahtloser Client nur ein Format unterstützen, dann stellen Sie sicher, dass hier das richtige Format angegeben wird.

• WPA Gruppen-Schlüsselerneuerungs-Intervall

Mit den WPA Gruppen-Schlüsselerneuerungs-Intervall wird angegeben wie oft der Schlüssel erneuert wird. Je kleiner die Zahl, umso schneller wird der Schlüssel gewechselt. Aber ein zu kleiner Wert kann Ihr Netzwerk verlangsamen.

• WPA Verschlüsselung

Für die WPA Verschlüsselung gibt es zwei Möglichkeiten: TKIP (Temporal Key Integrity Protocol) ist die am weitesten verbreitete Verschlüsselungsmethode. AES (Advanced Encryption Standard) kann verwendet werden, wenn ihre drahtlosen Clients TKIP nicht unterstützen.

Zurück zum Anfang

Internetverbindungs-Einstellungen

Hinweis: Das Schnellinstallationsprogramm setzt im Router die geforderten Kabel/xDSL ISP-Einstellungen ein. Die Kabel/xDSL ISP-Einstellungen sollten nur dann geändert werden, wenn der Installations-Assistent keine erfolgreiche Internetverbindung herstellen konnte.

Hinweis: Wenn das Gerät auf AP Modus gestellt wurde, sind die Internetverbindungs-Einstellungen nicht verfügbar.

Ihre ISP fordert Sie auf einen Host Computer-Namen oder Domain-Namen einzugeben

Wenn Ihre ISP Sie auffordert einen Host Computer-Namen oder Domain-Namen einzugeben, überprüfen Sie das Dialogfeld Ihr ISP fordert Sie auf einen Host Computer-Namen oder Domain-Namen einzugeben. Geben Sie die korrekten Werte in die entsprechenden Felder ein.

Internetverbindungs-Einstellungen

Dell Wireless 2350 Broadband Router
Standardeinstellungen	Fortgeschrittene Einstellungen	Geratestatus	Systemwerkzeuge	Hilfe	Ausloggen

Internetverbindungs-Einstellungen

Ihr ISP verlangt die Eingabe des Hostnamens oder Domain Namens

Ihr ISP verlangt die Eingabe des WAN Ethernet Mac

Verbindungstyp

Kabel Modem

Kabel Modem Einstellungen

Bitte richten Sie die oberen Einstellungen für Ihr Kablemodem ein, falls benötigt.

zuruck | nachste | Hilfe

HINWEIS: Bitte klicken'Nachste'um die Einstellungen zu speichern.

Copyright © 2004

Ihre ISP fordert Sie auf eine WAN Ethernet MAC einzugeben

Wenn Ihr ISP Sie auffordert eine WAN Ethernet MAC Adresse einzugeben, überprüfen Sie das Dialogfeld Ihr ISP fordert Sie auf eine WAN Ethernet Mac einzugeben. Geben sie die öffentliche WAN (Kabel/xDSL) MAC Adresse, die ihrem Funk-Breitband-Router zugewiesen wurde, in das entsprechende Feld ein. Sie können die WAN MAC Adresse auf der Rückseite des Dell Wireless 2350 Broadband Router finden, oder auf der Seite "Information über das Gerät" die Sie im webbasierten Konfigurationstool finden werden.

Vrbindungstyp

Wählen Sie aus den drei möglichen Optionen der Liste den Verbindungstyp aus.

• Kabel Modem
  • DSL (Statisch)
• DSL (PPPoE)

Kabel- Modem Einstellungen

Es werden keine weiteren Einstellungen gefordert. Vergewissern Sie sich, dass die nachfolgend aufgelisteten Einstellungen mit Ihrer Kabel-Modem Verbindung übereinstimmen.

DSL Statische IP Einstellungen

In den entsprechenden Feldern (unten aufgelistet, geben Sie die IP Adresse, IP Netzadresse-Maskierung, ISP Gateway Adresse, und IP Adresse des Domain-Namen Servers (DNS), die Ihnen von Ihrer ISP zugewiesen wird.

DSL PPPoE Einstellungen

Das Punkt-zu-Punkt-Protokoll über Ethernet (PPPoE) ist eine Methode, die die Interaktion zwischen einem Host Computer und einem Breitband-Modem bestimmt (z.B.. xDSL, Kabel,Funk, etc), um Zugriff auf das Netzwerk zu bekommen. In vielen Aspekten ist die PPPoE Methode der DFÜ Verbindung ähnlich. Wenn Sie eine DSL (PPPoE) Internetverbindung besitzen, geben Sie den PPPoE Benutzernamen und das Kennwort ein (Tippen Sie das Kennwort zur Bestätigung noch einmal), das Ihnen von Ihrem ISP zugewiesen wurde.

Hinweis: Wenn Sie für Ihre Internetverbindung pro Minute zahlen, entfernen Sie das Netzwerk-Kabel aus dem Internet Port Ihres Dell Wireless 2350 Broadband Router, wenn Sie den Internet-Zugang nicht mehr benötigen.

Zurück zum Anfang

Speichern & Anwenden

Verwenden Sie die Speichern & Anwenden Seite um alle vorgenommenen Änderungen zu speichern. Klicken Sie auf den Speichern & Neustarten Knopf um die Änderungen des Dell Wireless 2350 Broadband Routers anzuwenden.

Die neuen Einstellungen werden in die Firmware geschrieben und der Access-Point wird neu gestartet.

Hinweis: Wenn Sie drahtlose Clients im Netzwerk haben, müssen Sie die Netzwerkkarten der Clients so konfigurieren, dass die Einstellungen mit dem Dell Wireless 2350 Broadband Router übereinstimmen.

Speichern & Anwenden

DellTM Dell Wireless 2350 Broadband Router
Standardeinstellungen	Fortgeschrittene Einstellungen	Gerafestatus	Systemwerkzeuge	Hilfe	Ausloggen

SICHERN & ANWENDEN

Sie haben erfolgreich Ihre Einstellungen für das Gerät konfiguriert.

HINWEIS: Nachdem Sie Änderungen der verschiedenen Seiten beendet haben, klicken Sie bitte Sichern & Anwenden der Einstellungssicherung und Neustart des Gerates. Nach der Funktion Anwenden, wird Ihr Gerät alle gespeicherten Einstellungen benutzen.

Klicken Sie Sichern & Anwenden der Einstellungssicherung und Neustart des Gerates!

Sichern & Neustart

Copyright © 2004

Zurück zum Anfang

Zurück zum Inhaltsverzeichnis

Zurück zum Inhaltsverzeichnis

Erweiterte Einstellungen:

Dell™ Wireless 2350 Broadband Router Benutzerhandbuch

Erweiterte IP-Einstellungen
DHCP-Server Einstellungen
Zeitzone
Erweiterte Einstellungen zur Drahtlosen Verbindung
Kindersicherung
Erweiterte Filterung
DNS-Server Status
Dynamisches DNS
Zugangskontroll-Einstellungen
Port Weiterleitungs-Einstellungen
Statisches Routing
Aministrations-Einstellungen

Hinweis: Die Mitarbeiter des technischen Supports von Dell bieten keine Unterstützung für die erweiterten Einstellungen zur drahtlosen Verbindung an. Die entsprechenden Optionen stehen Ihnen jedoch im Konfigurationsprogramm zur Verfügung. Die erweiterten Einstellungen zur drahtlosen Verbindung sind in diesem Handbuch komplett dokumentiert. Die Optionen Port Weiterleitungs-Eintellungen und Statisches Routing werden im Access-Point Modus nicht angezeigt.

Erweiterte IP-Einstellungen

Der Dell Wireless 2350 Broadband Router kommt mit zugewiesener IP-Adresse und IP -Netzadresse-Maskierung. Diese Einstellungen betreffen nur den Teil des örtlichen Netzwerkes des Routers. Falls Sie die Einheit an einem bestehenden Netzwerk einbauen oder einfach diese Werte ändern wollen, überzeugen Sie sich, dass die IP-Netzadresse-Maskierung bei allen Geräten Ihres Netzwerkes gleich ist. Auch der Netzwerkteil der IP -Adresse muss bei allen Geräten Ihres Netzwerkes gleich sein.

Hinweis: Dell empfiehlt nachdrücklich, die IP-Adresse nicht zu ändern, falls kein besonderer Grund dafür vorliegt.

Wenn Sie die IP -Adresse ändern, seien Sie sich bewusst, dass:

• Das ändern der IP-Address des Dell Wireless 2350 Broadband Router ändert auch den Adress-Pool des DHCP-Servers.
- Wenn Sie den Dell Wireless 2350 Broadband Router mit einem Kabel- oder DSL-Modern verwenden, sollten Sie eine private IP-Adresse verwenden. Folgende Bereiche sind Privat:
• 10.0.0.1 bis 10.254.254.254
• 172.16.0.1 bis 172.31.254.254
• 192.168.0.1 bis 192.168.254.254
- Sie müssen die neue IP-Adresse verwenden um auf das webbasierte Konfigurationstool zuzugreiffen.

Hinweis: Die IP-Adresse oder IP-Netzadresse-Maskierung sollten Sie nur ändern, wenn Sie den Funk-Breitband-Router an einem bestehenden, drahtgebundenen Netzwerk einbauen und die DHCP-Serverfunktion für Ihren Funk-Breitband-Router in den Fortgeschrittenen Einstellungen gesperrt ist. Fragen Sie Ihren Netzwerkverwalter zwecks weitergehender Information.

GERAT IP Einstellungen

Gerate IP Adresse und Netzwerkmasken Einstellungen

IP Adresse

IP Netzwerkmaske

255.255.255.0 (253 Adressen)

zustimmen | Hilfe

HINWEIS: Bitte 'einfugen' klickenum die Einstellungen zu speichern.

Copyright © 2004

Zurück zum Anfang

DHCP-Server Einstellungen

Das dynamische Host-Konfigurationsprotokoll (DHCP) legt eine Methode für die automatische IP-Adressenzuweisung zu Computern in einem Netzwerk fest. IP-Adressen werden von einem DHCP-Server verwaltet. Wenn ein Windows-Computer für den automatischen Erhalt einer IP-Adresse konfiguriert wird, bekommt er automatisch eine Adresse von dem DHCP-Server.

DHCP-Server Einstellungen

DHCP SERVER EINSTELLUNGEN

DHCP Server Funktion aktivieren

HINWEIS: Bitte 'einfugen' klickenum die Einstellungen zu speichern.

Copyright © 2004

DHCP- Server-Funktionen freigeben

Der Dell Wireless 2350 Broadband Router ist voreingestellt, um als ein DHCP-Server zu funktionieren. Wenn Sie die Einheit an einem bestehenden Netzwerk einbauen, das schon einen DHCP-Server hat oder einfach nicht wünschen, dass der Funk-Breitband-Router als DHCP-Server des Netzwerkes arbeitet, haken Sie das Feld DHCP-Server-Funktionen freigeben nicht ab, um somit die DHCP-Server-Funktion zu sperren.

IP-Adressen Pool-Bereich

Der Abschnitt für den IP Adressen Pool-Bereich stellt die Mittel bereit, um einen Niedrig- und Hochwert für die IP-Adressen in einem Netzwerk zu verwalten. Benutzen Sie die angezeigten Felder, um den Bereich von IP-Adressen festzulegen, den der Dell Wireless 2350 Broadband Router den DHCP-Client bereitstellen soll. Der gültige Bereich von Nummern, die Sie eingeben können, liegt zwischen 1 und 254.

Die Mietzeit ist die einem Anwender erlaubte Zeit, um die von einem DHCP-Server zugewiesene IP-Adresse zu benutzen. Sie können die Mietzeit bestimmen, die der DHCP-Server dem Client zum Benutzen der IP-Adresse anbietet. Diese Einstellung ist besonders in Universitäten oder anderen Umgebungen nützlich, wo die Anwender häufig wechseln.

IP-Adressreservation

Spezifische IP-Adressen können auch besonderen Geräten in einem Netzwerk vorbehalten werden. Die Felder für IP-Adressreservation erlauben Ihnen, bis zu vier IP-Adressen für ein bestimmtes System zurückzustellen. Das Feld Computer MAC ist die MAC-Adresse Ihrer Netzwerkkarte am Kunden-Computer, der an das gleiche Netzwerk wie der Router angeschlossen ist. Benutzen Sie die Eingabefelder unter IP-Adresse, um die IP-Adresse denjenigen Geräten anzugeben, die eine manuell bestimmte IP-Adresse benutzen sollen.

Zurück zum Anfang

Zeitzone

Zeitzone

Zeitzonenauswahl

Aktueller Tag Wed

Aktueller Datum 1 Jan 2003

Aktueller Zeit 00:18:37

Aktivieren Sie die Tageslicht Einsparung © Aktivieren © Deaktivieren

Bitte wählen Sie Ihre locale Zeitzone aus (GMT) GMT

zustimmen | Hilfe

HINWEIS: Bitte 'einfugen' klickenum die Einstellungen zu speichern.

Copyright © 2004

Auf der Seite Zeitzone kann die Zeitzone für den Dell Wireless 2350 Broadband Router eingestellt werden. Die Zeitzoneneinstellungen haben einen Einfluss auf die Zeitstempel der IP Pakete im Eindringlings Erkennungs-Log. Die Zeitzoneneinstellungen beeinflussen den Zeitstempel von IP Paketen mit Greenwich Mean Time (GMT).

Wählen Sie Ihre lokale Zeitzone aus der Auswahlliste mit dem Titel Bitte wählen Sie Ihre lokale Zeitzone. Während den Sommer Monaten wird die Uhrzeit eine oder mehrerer Stunden vorgestellt (abhängig von Ihrem Aufenthaltsort). Die Daten, an denen die Zeit umgestellt wird, sind je nach Land unterschiedlich. Im grössten Teil der USA und Kanada wird am ersten Sonntag im April auf Sommerzeit umgestellt und am letzten Sonntag im Oktober wieder auf Normalzeit umgestellt. (In Mitteleuropa dauert die Sommerzeit vom letzten Sonntag im März bis am letzten Sonntag im Oktober. Anm.d.Ü.) Wenn Sie die Sommerzeit einschalten möchten, klicken Sie auf Ja bei Sommerzeit aktivieren.

Zurück zum Anfang

Erweiterte Einstellungen zur Drahtlosen Verbindung

Erweiterte Einstellungen zur Drahtlosen Verbindung

Fortgeschrittenes drahtloses Netzwerk

HINWEIS: Bitte 'einfugen' klickenum die Einstellungen zu speichern.

Copyright © 2004

Drahtlose Verbindung einschalten

Diese Einstellung schaltet die drahtlose Kommunikation des Dell Wireless 2350 Broadband Routers ein. Damit wird die Verbindung mit drahtlos verbundenen Clients ermöglicht.

Drahtloses Netzwerk verbergen

Diese Einstellung steuert das Versenden von Beacon-Paketen durch den Dell Wireless 2350 Broadband Router ins drahtlose Netzwerk. Die Beacon-Pakete werden standardmässig gesendet damit andere drahtlose Clients den Access-Point auf einfache Weise finden und mit ihm Kontakt aufnehmen können. Falls Sie die Sicherheit Ihres drahtlosen Netzwerkes erhöhen wollen, können Sie das versenden der Beacon-Pakete ausschalten.

Modus

Mit dieser Einstellung kann der Modus gewählt werden der vom Dell Wireless 2350 Broadband Router eingesetzt wird um mit den drahtlosen Clients zu kommunizieren. The Dell Wireless 2350 Broadband Router is 802.11g-compatible. Sie können Beide b & g (Dual-Modus) oder nur 802.11b Modus oder nur 802.11g Modus aus der Modus Liste wählen.

Netzwerkname (SSID)

Der Netzwerkname (SSID) kann bis zu 32 Zeichen lang sein und ist eine eindeutige Bezeichnung für alle Computer und Geräte die das drahtlose Netz umfassen.

Übertragungsrate

Die Übertragungsrate kann auf automatisch oder auf einen anderen fixen Wert gesetzt werden. Es wird empfohlen die Übertragungsrate auf automatisch einzustellen damit alle Clients des drahtlosen Netzes mit der für sie optimalen Übertragungsrate arbeiten können.

Kanal

Diese Einstellung ermöglicht es dem Benutzer den Funkkanal zu wählen, mit dem der Dell Wireless 2350 Broadband Router arbeitet. Es wird empfohlen die Kanaleinstellung auf automatisch einzustellen damit der Access-Point den besten Kanal selbst bestimmen kann.

Hinweis: Wenn Sie die Einstellungen für Beacon Intervall, RTS Schwelle, Fragmentierungsschwelle und DTIM Intervall konfigurieren möchten, müssen Sie zuerst Erweiterte Optionen auswählen.

Beacon Intervall

Der Beacon Intervall ist die Zeit in Kusecs (eine Kusecs entspricht 1024 Mikrosekunden) zwischen den Beacon Paketen die vom Dell Wireless 2350 Broadband Router an die Clients gesendet werden. Der verfügbare Bereich ist von 1 bis 65535.

RTS Schwelle

Die RTS Schwelle ist die maximale Paketgrösse die der Dell Wireless 2350 Broadband Router übermittelt ohne dies zuvor mit einem RTS Paket anzukündigen. Der verfügbare Bereich ist von 1 bis 2347.

Der RTS (Request to Send) Mechanismus verhindert das "unsichtbare Knoten Problem". Ein versteckter Knoten tritt dann auf, wenn zwei Clients in der Reichweite des gleichen Access-Points (AP) sind, aber sich gegenseitig nicht erreichen können, also gegenseitig "unsichtbar" sind. Die Pakete dieser beiden Clients können kollidieren, wenn sie gleichzeitig beim AP eintreffen. Um dieser Datenkollision vorzubeugen, kann der RTS Mechanismus aktiviert werden. Wenn der RTS Mechanismus aktiviert ist, wird der Client zuerst mit einem RTS Paket den AP informieren, dass er Daten senden möchte. Der AP wird mit einem CTS (Clear to Send) antworten und damit alle anderen Stationen in seiner Reichweite anweisen die Bandbreite für die Datenübermittlung freizuhalten.

Die RTS Schwelle steuert welche Paketgrösse das senden eines RTS auslöst. Nur wenn die Paketgrösse die RTS Schwelle überschreitet, wird das Gerät ein RTS vor den Daten senden. Bitte beachten Sie bei der Wahl der RTS Schwelle, dass kleine Werte ein vermehrtes Senden von RTS auslöst und somit unnötig Bandbreite verbraucht wird. Wie auch immer, je mehr RTS Pakete versendet werden, umso schneller wird sich das System von Datenkollisionen erholen. Es wird empfohlen den Standardwert, oder einen geringfügig kleineren Wert, zu verwenden.

Fragmentierungsschwelle

Die Fragmentierungsschwelle bestimmt die Grösse von Datenpaketen die vor der Übermittlung zerlegt werden. Datenpaket die kleiner als die Fragmentierungsschwelle sind, werden nicht zerlegt. Datenpaket die grösser als die Fragmentierungsschwelle sind, werden in kleinere Pakete zerlegt. Somit wird nicht alles zusammen, sondern ein Paket nach dem anderen gesendet. Der Zweck dieser Fragmentierung ist zu verhindern, dass grosse Pakete mehrmals gesendet werden müssen. Somit kann die Netzwerkleistung verbessert werden. Normalerweise wird die Fragmentierung bei starkem Netzwerkverkehr angewendet, oder wenn das Funknetzwerk in einer Umgebung mit grossen Störungen betrieben wird. Es wird empfohlen den Standardwert, oder einen geringfügig kleineren Wert, zu verwenden. Der verfügbare Bereich ist von 256 bis 2346 (Hinweis: die Fragmentierungsschwelle wird in Bytes angegeben).

DTIM Intervall

Der DTIM (Delivery Traffic Indication Message) Intervall bestimmt wie oft ein Beacon eine Traffic Indicator Map (TIM) enthält. Die TIM wird verwendet um schlafende Clients zu informieren, dass Daten für den Empfang bereit sind. Das DTIM Intervall ist immer ein Mehrfaches des Beacon Intervalls. Der verfügbare Bereich ist von 1 bis 255.

CTS Schutz

Der CTS Schutz ermöglicht das zusammenarbeiten von 802.11b und 802.11g Geräten. Wenn der CTS Schutz eingeschaltet ist, dann werden die 802.11g Geräte jeweils eine Information an die 802.11b Geräte senden (entweder eine CTS/RTS oder eine CTS-Self-Broadcast Nachricht), wenn Daten mit 802.11g übermittelt werden. Das Einschalten des CTS Schutzes verringert den Durchsatz Ihres Access-Points.

Repeater für drahtloses Netzwerk

Ein Repeater kann verwendet werden um die Abdeckung des drahtlosen Netzwerkes zu erweitern. Sie brauchen dazu zwei oder mehr Dell Wireless 2350 Broadband Routers. Der Access-Point der zur Verbindung mit dem Netzwerk verwendet wird, wird als "Root-AP" bezeichnet. Die Access-Points die verwendet werden um die Abdeckung des drahtlosen Netzwerkes zu erweitern, werden als "Repeater-AP" bezeichnet.

Stellen Sie sicher, dass alle Dell Wireless 2350 Broadband Routers die gleichen Einstellungen für die drahtlose Verbindung haben.

Ihr Access-Point als Repeater im drahtlosen Netzwerk konfigurieren:

1. Klicken Sie auf Diesen AP als Repeater im drahtlosen Netzwerk einsetzen.
2. Gehen Sie den Netzwerknamen (SSID) des Root-AP ins Feld SSID des Root-AP ein.
3. Setzen Sie die "Netzwerkverschlüsselung" auf Keine, falls der Root-AP keine Verschlüsselung verwendet.
4. Setzen Sie die "Netzwerkverschlüsselung" auf WEP, wenn die Sicherheitseinstellung des Root-AP WEP ist. Geben Sie anschliessend die gültigen Werte für Schlüssel, Schlüssellänge, Schlüsselformat und Standardschlüssel ein.
5. Klicken Sie auf Speichern.

Der Repeater-AP muss in der Reichweite des Root-AP sein damit eine Verbindung aufgebaut werden kann und die Abdeckung des Netzwerkes erweitert wird. Der Repeater-AP darf nicht direkt an das Netzwerk angeschlossen werden.

Hinweis: Stellen Sie sicher, dass alle Dell Wireless 2350 Broadband Routers die gleichen Einstellungen für die drahtlose Verbindung haben.

Ihr Access-Point wieder als Root-AP verwenden:

1. Klicken Sie auf Diesen AP als Root-AP verwenden
2. Klicken Sie auf Speichern.

Voreinstellungen wiederherstellen

Wenn Sie Anpassungen an den Einstellungen für die drahtlose Verbindung vorgenommen haben, können Sie die Standardwerte wieder herstellen indem Sie auf Voreinstellungen wiederherstellen klicken.

Zurück zum Anfang

Kindersicherung

Kindersicherung

Zustimmung der Eltern

HINWEIS: Bitte 'einfugen' klickenum die Einstellungen zu speichern.

Copyright © 2004

IP-Filtern ist eine Einrichtung, die den Dell Wireless 2350 Broadband Router befähigt, gewisse, auf der IP-Adresse, Port-Nummer, Protokollart oder anderen Kriterien beruhende IP-Datagramme anzunehmen oder zurückzuweisen. Dieser Router unterstützt zwei Arten von IP-Filtern, die Ihnen eine bessere Kontrolle über den Internet-Zugang erlauben.

1. Klicken Sie die Schaltfläche Zufügen. Ein Kontext-Fenster Regeln für die elterliche Kontrolle erscheint.
2. Wählen Sie in der Internet-Zugangs-Liste Genehmigen oder Verweigern aus.
3. Geben Sie im Feld Web-Site-Begrenzungen die URL ein, deren Zugang Sie genehmigen oder verweigern wollen.
4. Wählen Sie Genehmigen oder Verweigern des Zugangs zu diesen Web-Sites aus.
5. Geben Sie die Schlüsselwörter ein.

6. Klicken Sie auf Speichern.

7. Wählen Sie in der IP- Adressen-Liste die IP-Adresse des besonderen Computers aus (zum Beispiel des Computers Ihrer Kinder), den Sie kontrollieren wollen.

8. Um den Internet-Zugang während einer Zeitspanne zu sperren / genehmigen, geben Sie in der Zeitbegrenzungs-Liste die Anfangs- und Endzeit an.

Zurück zum Anfang

Erweiterte Filterung

Erweiterte Filterung

Fortgeschrittene Filterung

HINWEIS: Bitte 'einfugen' klickenum die Einstellungen zu speichern.

Copyright © 2004

Mit Erweiterte Filterung können kompliziertere Filter aufgebaut werden. Klicken Sie auf Hinzufügen um Quell IP, Ziel IP, IP Protokoll, TCP Port und UDP Port anzugeben. Wenn eine Regel eingerichtet ist, wird der Dell Wireless 2350 Broadband Router die Pakete je nach dem durchlassen oder verwerfen..

Zurück zum Anfang

DNS-Server Status

DNS-Server Status

DNS Server Status

DNS Server Status
Host Name	IP Adresse	Quelle
localhost	127.0.0.1	Benutzerdefiniert
DYQ7JHNR	192.168.2.2	Automatisch
emf1nbmheelan1	192.168.2.3	Automatisch
MLR-20063	192.168.2.4	Automatisch

Copyright © 2004

DNS-Server Status zeigt alle DNS-Einträge die dem Dell Wireless 2350 Broadband Router bekannt sind. Der Hostname ist auf die IP-Adresse gemappt.

Zurück zum Anfang

Dynamisches DNS

Dynamisches DNS

Dynamische DNS

HINWEIS: Bitte 'einfugen' klickenum die Einstellungen zu speichern.

Copyright © 2004

Der Benutzer kann einen Domainnamen bei dyndns.org registrieren. Damit kann der Benutzer den Domainnamen anstelle der IP-Adresse verwenden. DDNS wird die IP-Adresse auf dem Domainnamen mappen.

Zurück zum Anfang

Zugangskontroll-Einstellungen

Mit den Zugangskontroll-Einstellungen haben Sie die Möglichkeit festzulegen, welche lokalen Client-Computer über den Dell Wireless 2350 Broadband Router auf das Netzwerk zugreifen dürfen. Die Standardeinstellungen ermöglichen es allen Client-Computern durch den Access-Point auf das Netzwerk zuzugreifen. Es gibt zwei Tabellen für die Zugriffssteuerung, eine mit den erlaubten Zugriffen und eine mit den nicht erlaubten Zugriffen. Jede dieser Tabellen kann bis zu 32 Einträge aufnehmen. Es kann jeweils nur eine Tabelle aktiviert werden. Die Zugangskontroll-Einstellungen beziehen sich nur auf drahtlose Clients.

Zugangskontroll-Einstellungen

Zugangskontrolleinstellungen

MAC Zugangskontrolle aktivieren

○Ja ◎Nein

Zugangsliste gewahren

Ja Nein

Zugangsliste ablehnen

Ja Nein

Zugangsliste ablehnen

Hinzufugen

Mac Adresse

EDITIEREN

zustimmen

Hilfe

HINWEIS: Bitte 'einfugen' klickenum die Einstellungen zu speichern.

Copyright © 2004

Führen Sie die folgenden Schritte zum Einschalten der Zugriffssteuerung des Access-Points aus:

1. Klicken Sie auf Ja um die MAC Zugriffssteuerung einzuschalten.
2. Klicken Sie auf Hinzufügen, ein Pop-Up-Fenster wird sich öffnen. Geben Sie dort die MAC-Adresse der Netzwerkkarte des Computers ein, den Sie zur Tabelle hinzufügen möchten.
3. Klicken Sie auf Speichern um die MAC-Adresse zur Tabelle hinzuzufügen.
4. Um eine bestehende Regel zu entfernen, klicken Sie auf Bearbeiten neben einer MAC-Adresse.
5. Ein Pop-Up-Fenster wird geöffnet. Klicken Sie jetzt auf Entfernen um den Eintrag zu entfernen.

Hinweis: Die Zugriffssteuerung wird bei drahtlos verbundenen Client-Computern angewendet.

Zurück zum Anfang

Port Weiterleitungs-Einstellungen

Port Weiterleitungs-Einstellungen

Anschlussubermittlungs-Einstellungen

DMZ Host aktivieren

HINWEIS: Bitte 'einfugen' klickenum die Einstellungen zu speichern.

Copyright © 2004

DMZ

Die Eigenschaft DMZ (Entmilitarisierte Zone) erlaubt Zugang zu allen Ports. (Falls Sie, zum Beispiel, Probleme bei dem Hosting eines Spiele- Servers haben, können Sie diese Option wählen; dadurch werden alle Ports zu Ihrem Spiele- Server geöffnet.)

1. Haken Sie das Kästchen DMZ- Host freigeben ab.
2. Tippen Sie die IP-Adresse des Computers, der die Spiel-Anwendung ausführen soll, in das Feld DMZ IP Adresse.
3. Klicken Sie auf die Schaltfläche Speichern, um die Einstellung zu aktivieren.

Hinweis: Die Konfiguration des Funk-Breitband-Routers im DMZ- Modus ist nützlich, wenn Sie gewisse Spiele über den Funk-Breitband-Router spielen möchten; aber die Ports können mit allen anderen bestehenden Konfigurationswerkzeugen nicht geöffnet werden.

Hinweis: Wenn ein Internet-Dienst geöffnet wird, entstehen Sicherheitsbedenken. Beachten Sie sorgfältig Sicherheitswarnungen und überzeugen Sie sich, dass strenge Zugangskontrollen und Genehmigung stattfindet, bevor Sie den Zugang zu irgendwelchen Diensten erlauben.

Kunden- Port Vorwärtseinstellungen

Port-Weiterleitung kann schwieriger als DMZ zu konfigurieren sein. Sie verschafft jedoch einen relativ sicheren Weg, um hinter einer Brandmauer eine Internet-Anwendung auszuführen oder einen Internet-Dienst bereitzustellen, da nur ein einziger Port (oder Port-Bereich) dem Internet ausgesetzt ist. Diese Einstellung für Port-Weiterleitung können Sie konfigurieren, um eine Kundenregel zu erstellen, die einen spezifischen Port und ein spezifisches Protokoll für Datenverkehr festlegt, das zu dem spezifischen Computer an Ihrem LAN passiert.

Ein Beispiel ist ein auf Ihrem LAN arbeitender HTTP- Server, den Sie im Internet verfügbar haben möchten. Ihre öffentliche IP -Adresse (die Ihr ISP Ihnen gibt), sei X.X.X.X (wobei X eine Zahl ist) und Sie haben einen Computer, der den HTTP Server unter der LAN -Adresse 192.168.2.2 auf Ihrem durch den Dell Wireless 2350 Broadband Router (192.168.2.1) kontrollierten LAN bereitstellt. Sie können 192.168.2.2 konfigurieren, um Port-Weiterleitung für den Port 80 (HTTP) zu erhalten; Anwender auf dem Internet können dann zu http://X.X.X.X gehen und den http- Server (192.168.2.2) bekommen. Der im Service-Port 80 eingehende Datenverkehr wird zum Computer (192.168.2.2) geleitet, während andere Computer an Ihrem LAN diesen Datenverkehr nicht wahrnehmen..

Bei einigen Internet-Anwendungen (wie Internet-Nachrichten und Spiel-Anwendungen) können Sie diese Einstellung für Port-Weiterleitung so konfigurieren, dass diese Anwendungen hinter der Brandmauer richtig arbeiten können. Diese Anwendungen erfordern spezifische TCP/UDP-Ports. Die Ports für diese Anwendungen und die Protokollart hängen davon ab, welche Internet-Dienste Sie benutzen. Bitte prüfen Sie bei Ihrem Dienstbereitsteller oder in Ihrem Anwenderhandbuch, damit Sie vorher über die Information verfügen.

Überzeugen Sie sich, dass die folgenden Ports installiert sind, wie unten beschrieben.

1. Haken Sie das Kästchen Freigeben ab.
2. Geben Sie in das Feld Service Name den gewünschten Namen oder die Beschreibung ein.
3. Geben Sie in das Eingangs-Ports einen Port-Bereich ein. Falls Sie nur eine einzige Port-Nummer bestimmen wollen, geben Sie die gleiche Nummer in beide Felder ein.
4. In das Feld Ziel-IP-Adresse geben Sie die IP -Adresse des Computers ein, der die Verbindungsaufforderung erhalten soll.
5. In das Feld Ziel-MAC-Adresse geben Sie die MAC-Adresse des Computers ein, der die Verbindungsaufforderung erhalten soll.
6. In das Feld Port Typ wählen Sie TCP, UDP oder beide Protokolle. Das Protokoll könnte in Ihren Anwendungsunterlagen bestimmt sein.
7. Klicken Sie auf die Schaltfläche Speichern, um die Einstellung zu aktivieren.

Wenn Sie, zum Beispiel, das Spiel „Fighter Ace II“ auf einem Computer mit der IP -Adresse 192.168.2.3 spielen wollen, geben Sie 3 als Ziel-IP-Adresse ein. Wählen Sie TCP als Port Typ. Geben Sie „50000“ und „51000“ in zwei Feldern von Eingangs-Ports ein und auch im Destination Port (Ziel-Port). Klicken Sie auf die Schaltfläche Speichern, um die Einstellung zu aktivieren. Bei anderen Spielen oder Diensten ziehen Sie bitte das Anwenderhandbuch zu Rate.

Oft verwendete Ports

Service Protocol Typ	Ports
HTTP (WEB Server) TCP 80
FTP TCP 20, 21
TELNET TCP 23
SMTP (Mail Server) TCP 25
POP3 (Mail Server) TCP 110
IRC TCP 6667
NNTP (News Server) TCP 119

Port-Triggern

Port-Triggern erlaubt dem Router, ausgehende Daten auf eine bestimmte Port-Nummer zu beobachten. Die IP -Adresse des die Daten versendenden Computers wird von dem Router festgehalten; wenn dann die erwünschten Daten durch den Router zurückkommen, werden sie mit Hilfe der IP- Adresse und den Regeln für die Port-Aufgliederung dem bestimmten Computer zugestellt. Der Router öffnet den Port, wenn das Port-Triggern geschieht. Wenn der die Anwendung ausführende Computer die Sendung beendet, schliesst der Router den Port.

1. Haken Sie das Kästchen Freigeben ab.
2. Geben Sie in dem Feld Anwendungsname den gewünschten Namen oder die Beschreibung ein.
3. In dem Feld Trigger Port geben Sie eine Port-Nummer ein. Prüfen Sie bei dem Bereitsteller Ihrer Internet-Anwendungen nach, welcher Trigger -Port benutzt wird.
4. Wählen Sie das TCP (Transmission Control Protocol, Übertragungskontrolle-Protokoll) oder UDP (User Datagram Protocol, Anwender-Datagramm-Protokoll) oder beide Protokolle als Trigger Port Typ.
5. Bestimmen Sie den Bereich der Öffentliche Ports durch Eingabe der Anfangs- und End- Port-Nummern in den geforderten Feldern.
6. Wählen Sie das TCP (Transmission Control Protocol, Übertragungskontrolle-Protokoll) oder UDP (User Datagram Protocol, Anwender-Datagramm-Protokoll) oder beide (TCP und UDP) als Öffentlicher Port Typ.
7. Klicken Sie auf die Schaltfläche Speichern, um die Einstellung zu aktivieren.

Klicken Sie auf die Schaltfläche Speichern, um die Einstellung zu speichern.

Zurück zum Anfang

Statisches Routing

STATISCHE ROUTERLISTE

Bestimmungs IP Adresse

Netzwerkmaske

Gateway IP Adresse

Hinzufugen

de

Bestimmungs IP Adresse

Notes to

Gateway IP Address

zustimmen

Hilfe

HINWEIS: Bitte 'einfugen' klickenum die Einstellungen zu speichern.

Copyright © 2004

Statische Leitwege sind von Hand konfigurierte Leitwege zu entfernten Netzwerken. Das heisst, der Leitweg ist vorbestimmt und wird nicht von dem Routing Information Protocol (RIP) entdeckt wie bei dem Dynamischen Weiterleiten. Durch Statisches Weiterleiten können Sie ein Gateway einer IP -Adresse oder einem Netzwerk zuweisen. Falls es auf Ihrem internen Netzwerk Router gibt, die nicht mit RIP 1 oder 2 funktionieren, können Sie einen statischen Leitweg zu diesen Routern aufbauen.

Der Vorteil der Verwendung von statischem Weiterleiten ist die Verkehrsreduzierung; deshalb ist statisches Weiterleiten bei langsamen Internet-Verbindungen nützlich. Weiterleiten über statische Leitwege ist bei kleinen Netzwerken praktisch. Bei grösseren Netzwerken muss der Router Änderungen in der physischen Verdrahtung des Netzwerkes dynamisch aufspüren und der Einsatz von dynamischem Weiterleiten (RIP) wird empfohlen.

Hinweis: Die Einstellungen für statisches Weiterleiten sind nur für fortgeschrittene Netzwerkverwalter gedacht. Ändern Sie diese Einstellungen nicht, wenn Sie nicht von den richtigen Werten überzeugt sind. Falls ungültige Information eingegeben wird, finden Sie keinen Zugang zu dem Konfigurationswerkzeug.

Um statisches Weiterleiten zu benutzen, fügen Sie von Hand die Ziel- IP- Adresse, Netzadresse-Maskierung und Gateway- IP- Adresse für jeden Leitweg zu, den Sie der Tabelle für statisches Weiterleiten zufügen, und klicken Sie auf Zufügen. Wenn Sie zu einem ganzen Netzwerk weiterleiten, soll die letzte Zahl der Ziel- IP - Adresse null (0) sein, zum Beispiel 192.168.0.0.

Hinweis: Bei statischem Weiterleiten entdeckt der Dell Wireless 2350 Broadband Router dynamisch NICHT die Leitweg-Information und benutzt NICHT RIP. Der Dell Wireless 2350 Broadband Router unterstützt gegenwärtig NICHT RIP.

Benutzen Sie die Kästchen zum Abhaken neben jedem Leitweg und die Schaltfläche Löschen, um statische Leitwege von der Tabelle für statisches Weiterleiten zu entfernen.

Zurück zum Anfang

Aministrations-Einstellungen

Passwort Einstellungen

Der Dell Wireless 2350 Broadband Router verwendet ein Passwort mit dem Benutzer vor dem Zugriff auf die Konfiguration oder die Überwachungswerkzeuge authentifiziert werden. Falls Sie das aktuelle Passwort ändern möchten, klicken Sie die Auswahl Passwort ändern an und geben Sie das neue Passwort in die beiden Felder Neues Passwort und Wiederholung des Passwortes ein. Schreiben Sie sich das neue Passwort auf und bewahren Sie es am einem sicheren Ort auf.

Systemverwaltung

- HTTP- Port-No

Ändern Sie den Wert für den HTTP- Port nicht ohne Grund. Web-Server hören typisch den Port 80 auf eingehende Web-Anforderungen ab.

• Entferntem Anwender die Konfiguration des Gerätes erlauben

Falls Sie einem entfernten Anwender erlauben wollen, Ihren Dell Wireless 2350 Broadband Routerüber Internet zu verwalten, haken Sie das Kästchen mit

folgendem Namen ab Entferntem Anwender die Konfiguration des Gerätes erlauben. Geben Sie die IP -Adresse des entfernten Verwaltungs-Host-Computers ein.

• Entferntem Anwender erlauben, das Gerät zu ertasten

Haken Sie das Kästchen ab Entferntem Anwender erlauben, das Gerät zu ertasten, um Ihren Funk-Breitband-Router freizugeben, von irgendeinem Anwender im Internet „ertastet“ werden zu können. Diese Eigenschaft ist hilfreich, wenn Sie anderen Internet-Anwendern erlauben möchten, dass sie den Status des Dell Wireless 2350 Broadband Router überprüfen können.

• UpnP-Funktion freigeben

UPnP bedeutet Universal Plug and Play (universell selbstkonfigurierend), ein Protokoll, das UPnP- fähigen Kundencomputern, wie Windows XP, erlaubt, den Funk-Breitband-Router festzustellen und zu konfigurieren. Eine der gebräuchlichsten Anwendungen von UPnP bei dem Router ist das öffnen von Ports, damit anwendungsspezifische Daten für verschiedene Internet-Dienste oder Spiel-Anwendungen durch den Router weiter geleitet werden können. Das Verfahren zur Feststellung und Konfiguration des Routers kann automatisch von UPnP- fähigen Kundenanwendungen wie MSN Messenger ausgeführt werden, sodass Sie es nicht von Hand tun müssen. Um diesen Dienst zu befähigen, haken Sie das Kästchen UPnP- Funktion freigeben ab oder lassen Sie es frei, um ihn zu sperren.

Falls Sie ein Windows XP- System haben, können Sie es für den Zugang und die Überwachung des Routers benutzen, wenn dessen UPnP- Funktion freigegeben ist. Hier sind einige Beispiele, was Sie von Ihrem XP- System aus mit UPnP tun können.

Beispiel 1) Ohne Kenntnis seiner IP- Adresse Zugang zu dem Netz-Konfigurationswerkzeug des Routers finden

1. Doppelklicken Sie auf das Symbol Meine Netzwerkumgebung am Desktop.
2. Doppelklicken Sie auf das für Ihren Router geschaffene Symbol Breitband-Router. Dadurch erscheint der Beglaubigungs-Bildschirm des Konfigurationswerkzeuges Ihres Routers.
3. Geben Sie das richtige Kennwort ein und klicken Sie OK zum Zugang zu dem Netz-Konfigurationswerkzeug.

Beglaubigungs-Bildschirm

Beispiel 2) Port-Vorwärtsregeln des Routers von der XP- Schnittstelle aus verwalten.

Hinweis: Falls Sie schon eine Port-Vorwärtsregel für einen Dienst über das Netz-Konfigurationswerkzeug konfiguriert haben, brauchen Sie die folgenden Schritte für denselben Dienst nicht erneut auszuführen

1. Rechter Mausklick auf das Symbol Meine Netzwerkumgebung am Desktop.
2. Rechter Mausklick auf das für den Router geschaffene Symbol Internet-Verbindung.

Netzwerkumgebung

1. Rechter Mausklick auf das Symbol und Eigenschaft auswählen.
2. Klicken Sie auf Einstellungen.
3. Klicken Sie auf Zufügen.
4. Geben Sie die Service-Beschreibung, IP -Adresse des Service-Host-Computers, externe und interne Port-Nummer für diesen Service ein und wählen Sie entweder TCP oder UDP aus. Die unten stehende Graphik zeigt ein Beispiel, wie ein Computer mit einer IP -Adresse 192.168.2.101 befähigt wird, einen öffentlichen http- Server aufzunehmen.

Service Einstellungen

1. Klicken Sie zum Speichern der Änderungen auf die Schaltfläche OK.

Zurück zum Anfang

Zurück zum Inhaltsverzeichnis

Zurück zum Inhaltsverzeichnis

Gerätestatus: Dell™ Wireless 2350 Broadband Router Benutzerhandbuch

Der Gerätestatus-Bildschirm zeigt die Grundeinstellungen Ihres Dell Wireless 2350 Broadband Routers an. Wenn Änderungen an den Netzwerkeinstellungen vorgenommen werden, dann werden diese auf dieser Seite wiedergegeben. Zusätzlich wird der aktuelle Verbindungsstatus des Access-Points mit anderen Geräten grafisch dargestellt. Verbindungen mit Netzwerkgeräten werden mit einem gelben Pfeil dargestellt. Nicht aktive Verbindungen werden mit einem roten Kreuz durch den Pfeil dargestellt.

Hinweis: Der Dell Wireless 2350 Broadband Router bietet zwei Möglichkeiten den Status zu prüfen. Eine Möglichkeit ist die Gerätestatus Funktion des webbasierten Konfigurationstools wie hier beschrieben. Die andere ist durch das Windowsbasierte Kontroll-Hilfsprogramm.

Gerätestatus

Gerätestatus

Die folgenden Einstellungen werden auf der Gerätestatus-Seite angezeigt:

Gerät Anzeige
Internet	Eine inaktive Kabel-/DSL-Verbindung zeigt an, dass entweder das Kabel ausgesteckt ist oder der Dell Wireless 2350 Broadband Router keine IP- Adresse empfangen hat.Eine aktive Verbindung zeigt an, dass die WAN- Schnittstelle des Routers eine gültige IP- Adresse besitzt und Ihre Computer sich über den Router mit dem Internet verbinden können.
Drahtgebundener Client (LAN)	Erscheint als aktive Verbindung, wenn ein drahtgebundener Client konfiguriert und physisch an Ihr Netzwerk angeschlossen ist; erscheint inaktiv, wenn das Ethernet-Kabel vom Computer abgeklemmt ist.
Drahtloser Client	Als aktive Verbindung gezeigt, wenn ein drahtloser Client für Ihr Netzwerk konfiguriert ist, als inaktive, falls kein drahtloser Client an Ihren Router angeschlossen ist.

Wenn der Funk-Breitband-Router als DHCP- Server tätig ist, weist er den Clients im Netzwerk IP- Adressen zu. Diese IP-Adressen werden im DHCP Log unterhalb der Abbildung Gerätestatus angezeigt.

WAN Ethernet Einstellungen

Beziehen Sie sich bezüglich der folgenden WAN- Ethernet-Einstellungen auf die linke Seite des Bildschirms und die Internet- Protokoll- (IP) Einstellungen für den Wireless 2350:

Einstellung/Gerät Angezeigte Information
Internet Die Verbindung zum Internet	ist Aktiv/Nicht Aktiv
Router-IP IP- Adresse dem Funk-Breitband-Router zugewiesen
LAN MAC MAC- Adresse für LAN- und Funk- Schnittstellen
WAN MAC MAC- Adresse für die WAN- Schnittstelle
Router-Name	Name für Dell Wireless 2350 Broadband Router (Vorgabe ist Wireless 2350 Broadband Router)
Firmware Version	Version-No und Ausgabedatum der gegenwärtig im Dell Wireless 2350 Broadband Router installierten Firmware.
GUI Version	Version-No des der gegenwärtig im Dell Wireless 2350 Broadband Router installierten webbasierten Konfigurationstools.
Funk-Kanal Der Funkkanal auf dem der Dell Wireless 2350 Broadband Router kommuniziert
Netzwerkname	Ein eindeutiger Name der das drahtlose Netzwerk identifiziert. Auch bekannt als SSID (Service Set Identifier). Wenn ein Client eine Verbindung mit dem Access-Point herstellen will, muss der Benutzer zuerst die SSID des Access-Points wissen.

Die folgenden Knöpfe sind links in der Navigationsleiste:

Knopf Aktion
Freigeben	Gibt die IP-Adresse die dem Dell Wireless 2350 Broadband Router vom ISP zugewiesen wurde wieder frei. Wenn der Access-Point für eine statische IP-Adresse konfiguriert wurde, dann wird diese durch einen Klick auf Freigeben nicht freigegeben.
Erneuern	Bezieht eine neue IP-Adresse vom DHCP-Server Ihres ISP. Wenn der Access-Point für eine statische IP-Adresse konfiguriert wurde, dann wird diese durch einen Klick auf Erneuern nicht erneuert.

Zurück zum Anfang

Zurück zum Inhaltsverzeichnis

Zurück zum Inhaltsverzeichnis

Systemtools: Dell™ Wireless 2350 Broadband Router Benutzerhandbuch

Verwenden Sie die Systemtools um das Eindringlings Erkennungs-Log, das Netzwerk Aktivitäts-Log, die Systemstatistik und die Systemdiagnose anzusehen. Die Systemtools bieten ebenfalls die Möglichkeit die Konfiguration zu importieren/exportieren, die Voreinstellungen wiederherzustellen, die Firmware des Dell Wireless 2350 Broadband Routers zu aktualisieren und das Gerät zurückzusetzen.

Verwenden Sie die folgenden Seiten des webbasierten Konfigurationstools um die entsprechenden Funktionen auszuführen:

Eindringlings Erkennungs-Log
Internet Aktivitäts-Log
Einstellungen Importieren und Exportieren
Systemstatistik
Routing-Tabelle anzeigen
Systemdiagnose
Voreinstellungen laden
Firmware aktualisieren
Gerät zurücksetzen

Eindringlings Erkennungs-Log

Eindringlings Erkennungs-Log

Unbefugte Überprufung

Email Signalton aktivieren

zustimmen

Hilfe

Unbefugten Sperre

Zeit

Event

Event-Typ

Details

Klicken Sie den Button erneuern um den unbefugten Buffer zu entfernen

erneuern

Copyright © 2004

Spalte Beschreibung
Zeit Basierend auf dem Zeitstempel des IP Paketes, mit der Zeitverschiebung korrigiert
Ereignis Art des vom Router erkannten Angriffes
Ereignis-Typ Art des vom Router erkannten Angriffes
Details Detailinformationen zum Ereignis

Das System kann Sie per E-Mail über die Angriffsversuche benachrichtigen.

1. Klicken Sie auf E-Mail Benachrichtigung einschalten.
2. Gehen Sie die E-Mail Adresse, an die Sie die Benachrichtigungen senden wollen, ins Feld E-Mail Adresse ein.
3. Klicken Sie auf Speichern.

Zurück zum Anfang

Internet Aktivitäts-Log

Dell Wireless 2350 Broadband Router
Standardeinstellungen	Fortgeschrittene Einstellungen	Geratestatus	Systemwerkzeuge	Hilfe	Ausloggen

Internet Active Log

Internet Active Log aktivieren

Ja Nein

Internet Eingangsbestatigung

Verbindungstyp	Status	Pakete	Bytes	Fehler	Verlorene Pakete	Zeitspanne
DHCP	Connected	4	253	1	0	300

Internet Übermittlungsbestatigung

Verbindungstyp	Status	Pakete	Bytes	Zeitspanne
DHCP	Connected	7	925	300

zurucksetzen

Copyright © 2004

Klicken Sie auf Ja um das Log zu aktivieren. Dies ermöglicht dem Benutzer Informationen über den Internetverkehr aufzuzeichnen, welche auf dieser Seite angezeigt werden.

Zurück zum Anfang

Einstellungen Importieren und Exportieren

Einstellungen Importieren und Exportieren

Import & Export Einstellungen

Import & Export Einstellungen

Export Aktuelle Einstellungsordner

Export

Import Neu-Einstellungsordner

Import

瀏覽...

Sofortiger Neustart

Neustart

Copyright © 2004

Der Dell Wireless 2350 Broadband Router ermöglicht es dem Benutzer die aktuelle Konfiguration in eine Datei auf dem Computer zu speichern und früher gespeicherte Konfigurationen wieder in den Access-Point zu laden. Klicken Sie auf Exportieren um die aktuelle Konfiguration in eine .pro Datei auf dem Computer zu speichern. Klicken Sie auf Importieren um zuvor gespeicherte Einstellungen zu laden. Klicken Sie auf Neustart um diese neuen Einstellungen anzuwerden.

Zurück zum Anfang

Systemstatistik

Systemstatistik

System Statistiken

Drahtlose Netzwerkstationen

MAC Adresse	Authentifizierungstyp	Verschlusselung	Kundenstatus	Übermitteln			Erhalten
				Pakete	Bytes	Fehler	Pakete	Bytes	Fehler

Kabelstationen

Ubermitteln		Erhalten
Pakete	Bytes	Pakete	Bytes	Fehler	Veriorene Pakete
2639	1469286	1942	482941	0	0

Copyright © 2004

Die Systemstatistik Tabelle enthält statistische Informationen über alle drahtgebundenen und drahtlosen Clients.

Zurück zum Anfang

Routing-Tabelle anzeigen

Routing-Tabelle

Routertabelle anzeigen

Typ	Bestimmungs IP Adresse	Netzwerkmaske	Gateway IP Adresse	Hop Zahlung
INF	192.168.100.0	255.255.255.0	0.0.0.0	3
INF	192.168.2.0	255.255.255.0	0.0.0.0	4
INF	0.0.0.0	0.0.0.0	192.168.100.1	3

Copyright © 2004

Anzeiger Beschreibung
Art Art der Weiterleitung, die sein kann:Entweder LAN- oder WAN- Schnittstelle (INTF)Statisches Weiterleiten
Ziel- IP- Adresse am LAN Entweder ein ganzes Netzwerk oder eine spezifische IP- Adresse. Eine auf .0 endende IP-Adresse bezieht sich auf ein Netzwerk.
Subnetzmask Muss den Regeln für Netzadresse-Maskierung folgen.
Gateway-IP-Adresse	Zur Verbindung mit einer IP- Adresse, die mit der Ziel- IP- Adresse übereinstimmt, sendet der Dell Wireless 2350 Broadband Router den gesamten Verkehr durch die hier verzeichnete Gateway- IP- Adresse.
Hop-Zählung	Die Anzahl an Routern, durch die das Paket bis zu seinem Ziel passierte. Hop-Zählung wird zur Entfernungsmessung zwischen einer Quelle und dem Ziel benutzt. Falls zwischen Quell-und Zielknoten 3 Router liegen, ergibt die Hop-Zählung 3, wenn das Paket an seinem Zielknoten ankommt.

Zurück zum Anfang

Systemdiagnose

Systemdiagnose

Dell ^TM Dell Wireless 2350 Broadband Router
Standardeinstellungen	Fortgeschrittene Einstellungen	Geratestatus	Systemwerkzeuge	Hilfe	Ausloggen

SYSTEM DIAGNOSTIK

Konfiguration

Firmenversion	3.14.14.1.23
ISP Einstellungen	dhcp
IP Adresse	192.168.100.21
Gateway IP Adresse	192.168.100.1
Domain Name Server(DNS) IP Adresse	192.168.100.1 159.134.248.17
Host Name	my.router
PPPoE aktivieren	No
PPPoE Benutzername
Gerateeinstellungen
Gerate IP Adresse als	192.168.2.1
Gerate Netzwerkmaske	255.255.255.0
DHCP Server	Aktivieren
Pool von	192.168.2.1
Pool nach	192.168.2.254
Diagnose
Link Status
Kabel/xDSL	verbunden
LAN	verbunden
Aktuelle WAN Verbindung
Cable/xDSL	verbunden
LAN MAC Tabelle
IP : 192.168.2.3	MAC : 00:06:1b:da:2e:21

Copyright © 2004

Die Seite System-Diagnose dient nur zu Ihrer Information. Diese Seite zeigt sowohl die Konfigurationseinstellungen als auch die Diagnose für Ihren Dell Wireless 2350 Broadband Router. Die Konfigurationseinstellungen beinhalten die Firmware-Version und die ISP- und Geräteeinstellungen, die für Ihr Netzwerk konfiguriert wurden.

Der Diagnose-Abschnitt zeigt die gegenwärtigen Verbindungen für Ihr Netzwerk. Diagnose-Einstellungen beinhalten den ISP- Status, Verbindungsstatus, die aktuelle WAN- Verbindung, LAN- MAC- Tabelle und WAN- MAC- Tabelle.

Zurück zum Anfang

Voreinstellungen laden

DELLTM
Dell Wireless 2350 Broadband Router
Standardeinstellungen	Fortgeschrittene Einstellungen	Geratestatus	Systemwerkzeuge	Hilfe	Ausloggen

Voreinstellungen laden

Voreinstellungen laden, ladt die Fabrik-Voreinstellungen für Ihr Gerät. Bitte klicken Sie den START Knopf um.

Hinweis. Die Gerate IP Adresse wird auf 192.168.2.1 zurückgesetzt nach dem laden der Voreinstellungen.

Starten

Copyright © 2004

Auf der Seite Voreinstellungen laden können Sie die Fabrik-Voreinstellungen wiederherstellen mit denen das Gerät ausgeliefert wurde. Wenn Sie diese Funktion verwenden, werden alle Einstellungen auf die Fabrik-Voreinstellungen zurückgesetzt. Dies hat die gleiche Wirkung wie wenn der Reset Knopf auf der Rückseite des Gerätes für mehr als 5 Sekunden gedrückt wird (mehr Informationen finden Sie im Kapitel Ein Blick auf das Gerät).

Hinweis: Das laden der Voreinstellungen bewirkt, dass die aktuellen Einstellungen des Dell Wireless 2350 Broadband Routers verloren gehen. Darin inbegriffen sind auch die Sicherheitseinstellungen die Sie eventuell eingerichtet haben.

Klicken Sie aus den Start Knopf um die Fabrik-Voreinstellungen zu laden.

Zurück zum Anfang

Firmware aktualisieren

Upgrade der Firmenversion

Geben Sie den Ordnerpfad der Firmenversion in die Box ein und klicken Sie START um mit der neuen Firmenversion fortzufahren.

WARNUNG: Dell empfiehlt Ihnen nicht, den Dell Wireless 2350 Broadband Router von einem drahtlosen Netzwerkkunden upzugraden. Dell empfiehlt Ihnen Ihren Dell 2350 Router mit einem LAN Kabel zu verbinden um die Firmenversion upzugraden.

Internetupgrade

Automatisch nach neuen Versionen überprufen

Jedes überprufen

Stunden

Internet sofort überprufen

Keine neue Version verfügbar

Starten

Copyright © 2004

Dell veröffentlicht regelmässig Firmware Aktualisierungen die verbesserte Leistung oder Funktionen bietet. Verwenden Sie die Firmware aktualisieren Funktion um die Firmware des Dell Wireless 2350 Broadband Routers auf einfache Weise zu aktualisieren. Die Firmware aktualisieren Seite bietet zwei Methoden um die Firmware zu aktualisieren (a) Aktualisierung mit lokaler Datei (b) Aktualisierung ab Internet.

Sie können auf der Dell Support-Website (support.dell.com) prüfen ob eine Aktualisierung vorhanden ist. Laden Sie die neue Firmware herunter und Speichern Sie diese auf einem Client Ihres Netzwerkes. Für die Aktualisierung gehen Sie folgendermassen vor. Geben Sie den Pfad der Firmware-Datei in das Feld Firmware Aktualisierungs-Datei: ein oder Klicken Sie auf Durchsuchen und wählen Sie die Firmware auf die Sie aktualisieren möchten. Klicken Sie den Start Knopf, nachdem Sie eine Datei ausgewählt haben. Nachdem die Firmware in den Dell Wireless 2350 Broadband Router geladen wurde, wird die Seite automatisch neu geladen. Während der AccessPoint zurückgesetzt wird, blinkt die Power Leuchte vorne am Gerät.

Hinweis: Stellen Sie sicher, dass Sie eine aktuelle Firmware-Version für den Dell Wireless 2350 Broadband Router gewählt haben.

Die andere Option ist die Aktualisierung der Firmware durch das Internet. Der Dell Wireless 2350 Broadband Router kann so konfiguriert werden, dass er automatisch nach Aktualisierungen der Firmware auf dem Dell FTP-Server sucht. Der Benutzer kann auch den Internet Jetzt prüfen Knopf drücken um zu sehen, ob Firmwareaktualisierungen vorhanden sind. Klicken Sie den Start Knopf wenn eine neue Version verfügbar ist. Nachdem die Firmware in den Dell Wireless 2350 Broadband Router geladen wurde, wird die Seite automatisch neu geladen. Während der Access-Point zurückgesetzt wird, blinkt die Power Leuchte vorne am Gerät.

Diese Prüfung kann automatisiert werden. Wählen Sie dazu Automatisch auf neue Versionen prüfen und geben Sie Anzahl Stunden ein nach denen automatisch nach Aktualisierungen gesucht werden soll. Der Status der letzten prüfung wird im Feld Firmware Upgrade Status angezeigt. Klicken Sie den Start Knopf wenn eine neue Version verfügbar ist. Nachdem die Firmware in den Dell Wireless 2350 Broadband Router geladen wurde, wird die Seite automatisch neu geladen. Während der Access-Point zurückgesetzt wird, blinkt die Power Leuchte vorne am Gerät.

Hinweis: Sie müssen mit dem Internet verbunden sein, um die Firmware zu aktualisieren.

Hinweis: Dell empfiehlt es nicht, den Dell Wireless 2350 Broadband Router über einen drahtlosen Client zu aktualisieren. Dell empfiehlt eine Verbindung über den Ethernet Anschluss mit dem Access-Point für Firmwareaktualisierungen.

Zurück zum Anfang

Gerät zurücksetzen

Gerät zurücksetzen

Zurucksetzen des Gerates

Das Zurucksetzen des Gerates startet Ihren Computer erneut. Bitte klicken Sie den START Knopf um fortzufahren.

Starten

Copyright © 2004

Verwenden Sie die Funktion Gerät zurücksetzen wenn ein Systemfehler auftritt. Diese Funktion wird die Fabrik-Voreinstellungen nicht wiederherstellen. Das Gerät wird lediglich auf die Einstellungen die vor dem Systemfehler aktiv waren zurückgesetzt. Dies hat die gleiche Funktion wie die Stromversorgung zu trennen und wiederherzustellen oder wie den Reset Knopf für weniger als drei Sekunden zu drücken (bis die Power Leuchte zu blinken beginnt). Es gehen keine Konfigurationseinstellungen verloren.

Hinweis: Wenn Sie gerade am aktualisieren von Konfigurationseinstellungen sind, werden diese Einstellungen beim zurücksetzen verloren gehen.

Klicken Sie den Start Knopf um den Dell Wireless 2350 Broadband Router auf die aktuellen Firmwareeinstellungen zurückzusetzen. Während sich der Dell Wireless 2350 Broadband Router zurücksetzt wird die Power Leuchte vorne am Gerät blinken.

Zurück zum Anfang

Zurück zum Inhaltsverzeichnis

Zurück zum Inhaltsverzeichnis

Erweiterte Einstellungen:

Dell™ Wireless 2350 Broadband Router Benutzerhandbuch

Erweiterte IP-Einstellungen

DHCP-Server Einstellungen

Zeitzone

Erweiterte Einstellungen zur Drahtlosen Verbindung

Kindersicherung

Erweiterte Filterung

DNS-Server Status

Dynamisches DNS

Zugangskontroll-Einstellungen

Port Weiterleitungs-Einstellungen

Statisches Routing

Aministrations-Einstellungen

Hinweis: Die Mitarbeiter des technischen Supports von Dell bieten keine Unterstützung für die erweiterten Einstellungen zur drahtlosen Verbindung an. Die entsprechenden Optionen stehen Ihnen jedoch im Konfigurationsprogramm zur Verfügung. Die erweiterten Einstellungen zur drahtlosen Verbindung sind in diesem Handbuch komplett dokumentiert.

Die Optionen Port Weiterleitungs-Eintellungen und Statisches Routing werden im Access-Point Modus nicht angezeigt.

Erweiterte IP-Einstellungen

Der Dell Wireless 2350 Broadband Router kommt mit zugewiesener IP-Adresse und IP -Netzadresse-Maskierung. Diese Einstellungen betreffen nur den Teil des örtlichen Netzwerkes des Routers. Falls Sie die Einheit an einem bestehenden Netzwerk einbauen oder einfach diese Werte ändern wollen, überzeugen Sie sich, dass die IP-Netzadresse-Maskierung bei allen Geräten Ihres Netzwerkes gleich ist. Auch der Netzwerkteil der IP -Adresse muss bei allen Geräten Ihres Netzwerkes gleich sein.

? Hinweis: Dell empfiehlt nachdrücklich, die IP-Adresse nicht zu ändern, falls kein besonderer Grund dafür vorliegt.

Wenn Sie die IP -Adresse ändern, seien Sie sich bewusst, dass:

• Das ändern der IP-Address des Dell Wireless 2350 Broadband Router ändert auch den Adress-Pool des DHCP-Servers.
- Wenn Sie den Dell Wireless 2350 Broadband Router mit einem Kabel- oder DSL-Modem verwenden, sollten Sie eine private IP-Adresse verwenden. Folgende Bereiche sind Privat:
• 10.0.0.1 bis 10.254.254.254
• 172.16.0.1 bis 172.31.254.254
• 192.168.0.1 bis 192.168.254.254

- Sie müssen die neue IP-Adresse verwenden um auf das webbasierte Konfigurationstool zuzugreiffen.

Hinweis: Die IP-Adresse oder IP-Netzadresse-Maskierung sollten Sie nur ändern, wenn Sie den Funk-Breitband-Router an einem bestehenden, drahtgebundenen Netzwerk einbauen und die DHCP-Serverfunktion für Ihren Funk-Breitband-Router in den Fortgeschrittenen Einstellungen gesperrt ist. Fragen Sie Ihren Netzwerkverwalter zwecks weitergehender Information.

Erweiterte IP-Einstellungen

?

Zurück zum Anfang

DHCP-Server Einstellungen

Das dynamische Host-Konfigurationsprotokoll (DHCP) legt eine Methode für die automatische IP-Adressenzuweisung zu Computern in einem Netzwerk fest. IP-Adressen werden von einem DHCP-Server verwaltet. Wenn ein Windows-Computer für den automatischen Erhalt einer IP-Adresse konfiguriert wird, bekommt er automatisch eine Adresse von dem DHCP-Server.

DHCP-Server Einstellungen

?

DHCP- Server-Funktionen freigeben

Der Dell Wireless 2350 Broadband Router ist voreingestellt, um als ein DHCP-Server zu funktionieren. Wenn Sie die Einheit an einem bestehenden Netzwerk einbauen, das schon einen DHCP-Server hat oder einfach nicht wünschen, dass der Funk-Breitband-Router als DHCP-Server des Netzwerkes arbeitet, haken Sie das Feld DHCP-Server-Funktionen freigeben nicht ab, um somit die DHCP-Server-Funktion zu sperren.

IP-Adressen Pool-Bereich

Der Abschnitt für den IP Adressen Pool-Bereich stellt die Mittel bereit, um einen Niedrig- und Hochwert für die IP-Adressen in einem Netzwerk zu verwalten. Benutzen Sie die angezeigten Felder, um den Bereich von IP-Adressen festzulegen, den der Dell Wireless 2350 Broadband Router den DHCP-Client bereitstellen soll. Der gültige Bereich von Nummern, die Sie eingeben können, liegt zwischen 1 und 254.

Die Mietzeit ist die einem Anwender erlaubte Zeit, um die von einem DHCP-Server zugewiesene IP-Adresse zu benutzen. Sie können die Mietzeit bestimmen, die der DHCP-Server dem Client zum Benutzen der IP-Adresse anbietet. Diese Einstellung ist besonders in Universitäten oder anderen Umgebungen nützlich, wo die Anwender häufig wechseln.

IP-Adressreservation

Spezifische IP-Adressen können auch besonderen Geräten in einem Netzwerk vorbehalten werden. Die Felder für IP-Adressreservation erlauben Ihnen, bis zu vier IP-Adressen für ein bestimmtes System zurückzustellen. Das Feld Computer MAC ist die MAC-Adresse Ihrer Netzwerkkarte am Kunden-Computer, der an das gleiche Netzwerk wie der Router angeschlossen ist. Benutzen Sie die Eingabefelder unter IP-Adresse, um die IP-Adresse denjenigen Geräten anzugeben, die eine manuell bestimmte IP-Adresse benutzen sollen.

Zurück zum Anfang

Zeitzone

Zeitzone

Auf der Seite Zeitzone kann die Zeitzone für den Dell Wireless 2350 Broadband Router eingestellt werden. Die Zeitzoneneinstellungen haben einen Einfluss auf die Zeitstempel der IP Pakete im Eindringlings Erkennungs-Log. Die Zeitzoneneinstellungen beeinflussen den Zeitstempel von IP Paketen mit Greenwich Mean Time (GMT).

Wählen Sie Ihre lokale Zeitzone aus der Auswahlliste mit dem Titel Bitte wählen Sie Ihre lokale Zeitzone. Während den Sommer Monaten wird die Uhrzeit eine oder mehrerer Stunden vorgestellt (abhängig von Ihrem Aufenthaltsort). Die Daten, an denen die Zeit umgestellt wird, sind je nach Land unterschiedlich. Im grössten Teil der USA und Kanada wird am ersten Sonntag im April auf Sommerzeit umgestellt und am letzten Sonntag im Oktober wieder auf Normalzeit umgestellt. (In Mitteleuropa dauert die Sommerzeit vom letzten Sonntag im März bis am letzten Sonntag im Oktober. Anm.d.Ü.) Wenn Sie die Sommerzeit einschalten möchten, klicken Sie auf Ja bei Sommerzeit aktivieren.

Zurück zum Anfang

Erweiterte Einstellungen zur Drahtlosen Verbindung

Erweiterte Einstellungen zur Drahtlosen Verbindung

?

Drahtlose Verbindung einschalten

Diese Einstellung schaltet die drahtlose Kommunikation des Dell Wireless 2350 Broadband Routers ein. Damit wird die Verbindung mit drahtlos verbundenen Clients ermöglicht.

Drahtloses Netzwerk verbergen

Diese Einstellung steuert das Versenden von Beacon-Paketen durch den Dell Wireless 2350 Broadband Router ins drahtlose Netzwerk. Die Beacon-Pakete werden standardmässig gesendet damit andere drahtlose Clients den Access-Point auf einfache Weise finden und mit ihm Kontakt aufnehmen können. Falls Sie die Sicherheit Ihres drahtlosen Netzwerkes erhöhen wollen, können Sie das versenden der Beacon-Pakete ausschalten.

Modus

Mit dieser Einstellung kann der Modus gewählt werden der vom Dell Wireless 2350 Broadband Router eingesetzt wird um mit den drahtlosen Clients zu kommunizieren. The Dell Wireless 2350 Broadband Router is 802.11g-compatible. Sie können Beide b & g (Dual-Modus) oder nur 802.11b Modus oder nur 802.11g Modus aus der Modus Liste wählen.

Netzwerkname (SSID)

Der Netzwerkname (SSID) kann bis zu 32 Zeichen lang sein und ist eine eindeutige Bezeichnung für alle Computer und Geräte die das drahtlose Netz umfassen.

Übertragungsrate

Die Übertragungsrate kann auf automatisch oder auf einen anderen fixen Wert gesetzt werden. Es wird empfohlen die Übertragungsrate auf automatisch einzustellen damit alle Clients des drahtlosen Netzes mit der für sie optimalen Übertragungsrate arbeiten können.

Kanal

Diese Einstellung ermöglicht es dem Benutzer den Funkkanal zu wählen, mit dem der Dell Wireless 2350 Broadband Router arbeitet. Es wird empfohlen die Kanaleinstellung auf automatisch einzustellen damit der Access-Point den besten Kanal selbst bestimmen kann.

? Hinweis: Wenn Sie die Einstellungen für Beacon Intervall, RTS Schwelle, Fragmentierungsschwelle und DTIM Intervall konfigurieren möchten, müssen Sie zuerst Erweiterte Optionen auswählen.

Beacon Intervall

Der Beacon Intervall ist die Zeit in Kusecs (eine Kusecs entspricht 1024 Mikrosekunden) zwischen den Beacon Paketen die vom Dell Wireless 2350 Broadband Router an die Clients gesendet werden. Der verfügbare Bereich ist von 1 bis 65535.

RTS Schwelle

Die RTS Schwelle ist die maximale Paketgrösse die der Dell Wireless 2350 Broadband Router übermittelt ohne dies zuvor mit einem RTS Paket anzukündigen. Der verfügbare Bereich ist von 1 bis 2347.

Der RTS (Request to Send) Mechanismus verhindert das "unsichtbare Knoten Problem". Ein versteckter Knoten tritt dann auf, wenn zwei Clients in der Reichweite des gleichen Access-Points (AP) sind, aber sich gegenseitig nicht erreichen können, also gegenseitig "unsichtbar" sind. Die Pakete dieser beiden Clients können kollidieren, wenn sie gleichzeitig beim AP eintreffen. Um dieser Datenkollision vorzubeugen, kann der RTS Mechanismus aktiviert werden. Wenn der RTS Mechanismus aktiviert ist, wird der Client zuerst mit einem RTS Paket den AP informieren, dass er Daten senden möchte. Der AP wird mit einem CTS (Clear to Send) antworten und damit alle anderen Stationen in seiner Reichweite anweisen die Bandbreite für die Datenübermittlung freizuhalten.

Die RTS Schwelle steuert welche Paketgrösse das senden eines RTS auslöst. Nur wenn die Paketgrösse die RTS Schwelle überschreitet, wird das Gerät ein RTS vor den Daten senden. Bitte beachten Sie bei der Wahl der RTS Schwelle, dass kleine Werte ein vermehrtes Senden von RTS auslöst und somit unnötig Bandbreite verbraucht wird. Wie auch immer, je mehr RTS Pakete versendet werden, umso schneller wird sich das System von Datenkollisionen erholen. Es wird empfohlen den Standardwert, oder einen geringfügig kleineren Wert, zu verwenden.

Fragmentierungsschwelle

Die Fragmentierungsschwelle bestimmt die Grösse von Datenpaketen die vor der Übermittlung zerlegt werden. Datenpaket die kleiner als die Fragmentierungsschwelle sind, werden nicht zerlegt. Datenpaket die grösser als die Fragmentierungsschwelle sind, werden in kleinere Pakete zerlegt. Somit wird nicht alles zusammen, sondern ein Paket nach dem anderen gesendet. Der Zweck dieser Fragmentierung ist zu verhindern, dass grosse Pakete mehrmals gesendet werden müssen. Somit kann die Netzwerkleistung verbessert werden. Normalerweise wird die Fragmentierung bei starkem Netzwerkverkehr angewendet, oder wenn das Funknetzwerk in einer Umgebung mit grossen Störungen betrieben wird. Es wird empfohlen den Standardwert, oder einen geringfügig kleineren Wert, zu verwenden. Der verfügbare Bereich ist von 256 bis 2346 (Hinweis: die Fragmentierungsschwelle wird in Bytes angegeben).

DTIM Intervall

Der DTIM (Delivery Traffic Indication Message) Intervall bestimmt wie oft ein Beacon eine Traffic Indicator Map (TIM) enthält. Die TIM wird verwendet um schlafende Clients zu informieren, dass Daten für den Empfang bereit sind. Das DTIM Intervall ist immer ein Mehrfaches des Beacon Intervalls. Der verfügbare Bereich ist von 1 bis 255.

CTS Schutz

Der CTS Schutz ermöglicht das zusammenarbeiten von 802.11b und 802.11g Geräten. Wenn der CTS Schutz eingeschaltet ist, dann werden die 802.11g Geräte jeweils eine Information an die 802.11b Geräte senden (entweder eine CTS/RTS oder eine CTS-Self-Broadcast Nachricht), wenn Daten mit 802.11g übermittelt werden. Das Einschalten des CTS Schutzes verringert den Durchsatz Ihres Access-Points.

Repeater für drahtloses Netzwerk

Ein Repeater kann verwendet werden um die Abdeckung des drahtlosen Netzwerkes zu erweitern. Sie brauchen dazu zwei oder mehr Dell Wireless 2350 Broadband Routers. Der Access-Point der zur Verbindung mit dem Netzwerk verwendet wird, wird als "Root-AP" bezeichnet. Die Access-Points die verwendet werden um die Abdeckung des drahtlosen Netzwerkes zu erweitern, werden als "Repeater-AP" bezeichnet.

Stellen Sie sicher, dass alle Dell Wireless 2350 Broadband Routers die gleichen Einstellungen für die drahtlose Verbindung haben.

?

Ihr Access-Point als Repeater im drahtlosen Netzwerk konfigurieren:

1. Klicken Sie auf Diesen AP als Repeater im drahtlosen Netzwerk einsetzen.
2. Gehen Sie den Netzwerknamen (SSID) des Root-AP ins Feld SSID des Root-AP ein.
3. Setzen Sie die "Netzwerkverschlüsselung" auf Keine, falls der Root-AP keine Verschlüsselung verwendet.
4. Setzen Sie die "Netzwerkverschlüsselung" auf WEP, wenn die Sicherheitseinstellung des Root-AP WEP ist. Geben Sie anschliessend die gültigen Werte für Schlüssel, Schlüssellänge, Schlüsselformat und Standardschlüssel ein.
5. Klicken Sie auf Speichern.

Der Repeater-AP muss in der Reichweite des Root-AP sein damit eine Verbindung aufgebaut werden kann und die Abdeckung des Netzwerkes erweitert wird. Der Repeater-AP darf nicht direkt an das Netzwerk angeschlossen werden.

? Hinweis: Stellen Sie sicher, dass alle Dell Wireless 2350 Broadband Routers die gleichen Einstellungen für die drahtlose Verbindung haben.

Ihr Access-Point wieder als Root-AP verwenden:

1. Klicken Sie auf Diesen AP als Root-AP verwenden
2. Klicken Sie auf Speichern.

Voreinstellungen wiederherstellen

Wenn Sie Anpassungen an den Einstellungen für die drahtlose Verbindung vorgenommen haben, können Sie die Standardwerte wieder herstellen indem Sie auf Voreinstellungen wiederherstellen klicken.

Zurück zum Anfang

Kindersicherung

IP-Filtern ist eine Einrichtung, die den Dell Wireless 2350 Broadband Router befähigt, gewisse, auf der IP-Adresse, Port-Nummer, Protokollart oder anderen Kriterien beruhende IP-Datagramme anzunehmen oder zurückzuweisen. Dieser Router unterstützt zwei Arten von IP-Filtern, die Ihnen eine bessere Kontrolle über den Internet-Zugang erlauben.

1. Klicken Sie die Schaltfläche Zufügen. Ein Kontext-Fenster Regeln für die elterliche Kontrolle erscheint.
2. Wählen Sie in der IP-Adressen-Liste die IP-Adresse des besonderen Computers aus (zum Beispiel des Computers Ihrer Kinder), den Sie kontrollieren wollen.
3. Um den Internet-Zugang während einer Zeitspanne zu sperren / genehmigen, geben Sie in der Zeitbegrenzungs-Liste die Anfangs- und Endzeit an.
4. Wählen Sie in der Internet-Zugangs-Liste Genehmigen oder Verweigern aus.
5. Geben Sie im Feld Web-Site-Begrenzungen die URL ein, deren Zugang Sie genehmigen oder verweigern wollen.
6. Wählen Sie Genehmigen oder Verweigern des Zugangs zu diesen Web-Sites aus.
7. Geben Sie die Schlüsselwörter ein.
8. Klicken Sie auf Speichern.

Zurück zum Anfang

Erweiterte Filterung

Erweiterte Filterung

Mit Erweiterte Filterung können kompliziertere Filter aufgebaut werden. Klicken Sie auf Hinzufügen um Quell IP, Ziel IP, IP Protokoll, TCP Port und UDP Port anzugeben. Wenn eine Regel eingerichtet ist, wird der Dell Wireless 2350 Broadband Router die Pakete je nach dem durchlassen oder verwerfen..

Zurück zum Anfang

DNS-Server Status

DNS-Server Status

DNS-Server Status zeigt alle DNS-Einträge die dem Dell Wireless 2350 Broadband Router bekannt sind. Der Hostname ist auf die IP-Adresse gemappt.

Zurück zum Anfang

Dynamisches DNS

Dynamisches DNS

Der Benutzer kann einen Domainnamen bei dyndns.org registrieren. Damit kann der Benutzer den Domainnamen anstelle der IP-Adresse verwenden. DDNS wird die IP-Adresse auf dem Domainnamen mappen.

Zurück zum Anfang

Zugangskontroll-Einstellungen

Mit den Zugangskontroll-Einstellungen haben Sie die Möglichkeit festzulegen, welche lokalen Client-Computer über den Dell Wireless 2350 Broadband Router auf das Netzwerk zugreifen dürfen. Die Standardeinstellungen ermöglichen es allen Client-Computern durch den Access-Point auf das Netzwerk zuzugreifen. Es gibt zwei Tabellen für die Zugriffssteuerung, eine mit den erlaubten Zugriffen und eine mit den nicht erlaubten Zugriffen. Jede dieser Tabellen kann bis zu 32 Einträge aufnehmen. Es kann jeweils nur eine Tabelle aktiviert werden. Die Zugangskontroll-Einstellungen beziehen sich nur auf drahtlose Clients.

Zugangskontroll-Einstellungen

Führen Sie die folgenden Schritte zum Einschalten der Zugriffssteuerung des Access-Points aus:

1. Klicken Sie auf Ja um die MAC Zugriffssteuerung einzuschalten.
2. Klicken Sie auf Hinzufügen, ein Pop-Up-Fenster wird sich öffnen. Geben Sie dort die MAC-Adresse der Netzwerkkarte des Computers ein, den Sie zur Tabelle hinzufügen möchten.
3. Klicken Sie auf Speichern um die MAC-Adresse zur Tabelle hinzuzufügen.
4. Um eine bestehende Regel zu entfernen, klicken Sie auf Bearbeiten neben einer MAC-Adresse.
5. Ein Pop-Up-Fenster wird geöffnet. Klicken Sie jetzt auf Entfernen um den Eintrag zu entfernen.

? Hinweis: Die Zugriffssteuerung wird bei drahtlos verbundenen Client-Computern angewendet.

Zurück zum Anfang

Port Weiterleitungs-Einstellungen

Port Weiterleitungs-Einstellungen

DMZ

Die Eigenschaft DMZ (Entmilitarisierte Zone) erlaubt Zugang zu allen Ports. (Falls Sie, zum Beispiel, Probleme bei dem Hosting eines Spiele-Servers haben, können Sie diese Option wählen; dadurch werden alle Ports zu Ihrem Spiele-Server geöffnet.)

1. Haken Sie das Kästchen DMZ- Host freigeben ab.
2. Tippen Sie die IP-Adresse des Computers, der die Spiel-Anwendung ausführen soll, in das Feld DMZ IP Adresse.
3. Klicken Sie auf die Schaltfläche Speichern, um die Einstellung zu aktivieren.

Hinweis: Die Konfiguration des Funk-Breitband-Routers im DMZ- Modus ist nützlich, wenn Sie gewisse Spiele über den Funk-Breitband-Router spielen möchten; aber die Ports können mit allen anderen bestehenden Konfigurationswerkzeugen nicht geöffnet werden.

? Hinweis: Wenn ein Internet-Dienst geöffnet wird, entstehen Sicherheitsbedenken. Beachten Sie sorgfältig Sicherheitswarnungen und überzeugen Sie sich, dass strenge Zugangskontrollen und Genehmigung stattfindet, bevor Sie den Zugang zu irgendwelchen Diensten erlauben.

Kunden- Port Vorwärtseinstellungen

Port-Weiterleitung kann schwieriger als DMZ zu konfigurieren sein. Sie verschafft jedoch einen relativ sicheren Weg, um hinter einer Brandmauer eine Internet-Anwendung auszuführen oder einen Internet-Dienst bereitzustellen, da nur ein einziger Port (oder Port-Bereich) dem Internet ausgesetzt ist. Diese Einstellung für Port-Weiterleitung können Sie konfigurieren, um eine Kundenregel zu erstellen, die einen spezifischen Port und ein spezifisches Protokoll für Datenverkehr festlegt, das zu dem spezifischen Computer an Ihrem LAN passiert.

Ein Beispiel ist ein auf Ihrem LAN arbeitender HTTP- Server, den Sie im Internet verfügbar haben möchten. Ihre öffentliche IP -Adresse (die Ihr ISP Ihnen gibt), sei X.X.X.X (wobei X eine Zahl ist) und Sie haben einen Computer, der den HTTP Server unter der LAN -Adresse 192.168.2.2 auf Ihrem durch den Dell Wireless 2350 Broadband Router (192.168.2.1) kontrollierten LAN bereitstellt. Sie können 192.168.2.2 konfigurieren, um Port-Weiterleitung für den Port 80 (HTTP) zu erhalten; Anwender auf dem Internet können dann zu http://X.X.X.X gehen und den http- Server (192.168.2.2) bekommen. Der im Service-Port 80 eingehende Datenverkehr wird zum Computer (192.168.2.2) geleitet, während andere Computer an Ihrem LAN

diesen Datenverkehr nicht wahrnehmen..

Bei einigen Internet-Anwendungen (wie Internet-Nachrichten und Spiel-Anwendungen) können Sie diese Einstellung für Port-Weiterleitung so konfigurieren, dass diese Anwendungen hinter der Brandmauer richtig arbeiten können. Diese Anwendungen erfordern spezifische TCP/UDP-Ports. Die Ports für diese Anwendungen und die Protokollart hängen davon ab, welche Internet-Dienste Sie benutzen. Bitte prüfen Sie bei Ihrem Dienstbereitsteller oder in Ihrem Anwenderhandbuch, damit Sie vorher über die Information verfügen.

Überzeugen Sie sich, dass die folgenden Ports installiert sind, wie unten beschrieben.

1. Haken Sie das Kästchen Freigeben ab.
2. Geben Sie in das Feld Service Name den gewünschten Namen oder die Beschreibung ein.
3. Geben Sie in das Eingangs-Ports einen Port-Bereich ein. Falls Sie nur eine einzige Port-Nummer bestimmen wollen, geben Sie die gleiche Nummer in beide Felder ein.
4. In das Feld Ziel-IP-Adresse geben Sie die IP -Adresse des Computers ein, der die Verbindungsaufforderung erhalten soll.
5. In das Feld Ziel-MAC-Adresse geben Sie die MAC-Adresse des Computers ein, der die Verbindungsaufforderung erhalten soll.
6. In das Feld Port Typ wählen Sie TCP, UDP oder beide Protokolle. Das Protokoll könnte in Ihren Anwendungsunterlagen bestimmt sein.
7. Klicken Sie auf die Schaltfläche Speichern, um die Einstellung zu aktivieren.

Wenn Sie, zum Beispiel, das Spiel „Fighter Ace II" auf einem Computer mit der IP -Adresse 192.168.2.3 spielen wollen, geben Sie 3 als Ziel-IP-Adresse ein. Wählen Sie TCP als Port Typ. Geben Sie „50000" und „51000" in zwei Feldern von Eingangs-Ports ein und auch im Destination Port (Ziel-Port). Klicken Sie auf die Schaltfläche Speichern, um die Einstellung zu aktivieren. Bei anderen Spielen oder Diensten ziehen Sie bitte das Anwenderhandbuch zu Rate.

Oft verwendete Ports

Service Protocol Typ Ports
HTTP (WEB Server) TCP 80
FTP TCP 20, 21
TELNET TCP 23
SMTP (Mail Server) TCP 25
POP3 (Mail Server) TCP 110
IRC TCP 6667
NNTP (News Server) TCP 119

Port-Triggern

Port-Triggern erlaubt dem Router, ausgehende Daten auf eine bestimmte Port-Nummer zu beobachten. Die IP -Adresse des die Daten versendenden Computers wird von dem Router festgehalten; wenn dann die erwünschten Daten durch den Router zurückkommen, werden sie mit Hilfe der IP-Adresse und den Regeln für die Port-Aufgliederung dem bestimmten Computer zugestellt. Der Router öffnet den Port, wenn das Port-Triggern geschieht. Wenn der die Anwendung ausführende Computer die Sendung beendet, schliesst der Router den Port.

1. Haken Sie das Kästchen Freigeben ab.
2. Geben Sie in dem Feld Anwendungsname den gewünschten Namen oder die Beschreibung ein.
3. In dem Feld Trigger Port geben Sie eine Port-Nummer ein. Prüfen Sie bei dem Bereitsteller Ihrer Internet-Anwendungen nach, welcher Trigger -Port benutzt wird.
4. Wählen Sie das TCP (Transmission Control Protocol, Übertragungskontrolle-Protokoll) oder UDP (User Datagram Protocol, Anwender-Datagramm-Protokoll) oder beide Protokolle als Trigger Port Typ.
5. Bestimmen Sie den Bereich der Öffentliche Ports durch Eingabe der Anfangs- und End- Port-Nummern in den geforderten Feldern.
6. Wählen Sie das TCP (Transmission Control Protocol, Übertragungskontrolle-Protokoll) oder UDP (User Datagram Protocol, Anwender-Datagramm-Protokoll) oder beide (TCP und UDP) als Öffentlicher Port Typ.
7. Klicken Sie auf die Schaltfläche Speichern, um die Einstellung zu aktivieren.

Klicken Sie auf die Schaltfläche Speichern, um die Einstellung zu speichern.

Zurück zum Anfang

Statisches Routing

Statisches Routing

Statische Leitwege sind von Hand konfigurierte Leitwege zu entfernten Netzwerken. Das heisst, der Leitweg ist vorbestimmt und wird nicht von dem Routing Information Protocol (RIP) entdeckt wie bei dem Dynamischen Weiterleiten. Durch Statisches Weiterleiten können Sie ein Gateway einer IP -Adresse oder einem Netzwerk zuweisen. Falls es auf Ihrem internen Netzwerk Router gibt, die nicht mit RIP 1 oder 2 funktionieren, können Sie einen statischen Leitweg zu diesen Routern aufbauen.

Der Vorteil der Verwendung von statischem Weiterleiten ist die Verkehrsreduzierung; deshalb ist statisches Weiterleiten bei langsamen Internet-Verbindungen nützlich. Weiterleiten über statische Leitwege ist bei kleinen Netzwerken praktisch. Bei grösseren Netzwerken muss der Router Änderungen in der physischen Verdrahtung des Netzwerkes dynamisch aufspüren und der Einsatz von dynamischem Weiterleiten (RIP) wird empfohlen.

Hinweis: Die Einstellungen für statisches Weiterleiten sind nur für fortgeschrittene Netzwerkverwalter gedacht. Ändern Sie diese Einstellungen nicht, wenn Sie nicht von den richtigen Werten überzeugt sind. Falls ungültige Information eingegeben wird, finden Sie keinen Zugang zu dem Konfigurationswerkzeug.

Um statisches Weiterleiten zu benutzen, fügen Sie von Hand die Ziel- IP- Adresse, Netzadresse-Maskierung und Gateway- IP- Adresse für jeden Leitweg zu, den Sie der Tabelle für statisches Weiterleiten zufügen, und klicken Sie auf Zufügen. Wenn Sie zu einem ganzen Netzwerk weiterleiten, soll die letzte Zahl der Ziel- IP -Adresse null (0) sein, zum Beispiel 192.168.0.0.

Hinweis: Bei statischem Weiterleiten entdeckt der Dell Wireless 2350 Broadband Router dynamisch NICHT die Leitweg-Information und benutzt NICHT RIP. Der Dell Wireless 2350 Broadband Router unterstützt gegenwärtig NICHT RIP.

Benutzen Sie die Kästchen zum Abhaken neben jedem Leitweg und die Schaltfläche Löschen, um statische Leitwege von der Tabelle für statisches Weiterleiten zu entfernen.

Zurück zum Anfang

Aministrations-Einstellungen

Passwort Einstellungen

Der Dell Wireless 2350 Broadband Router verwendet ein Passwort mit dem Benutzer vor dem Zugriff auf die Konfiguration oder die Überwachungswerkzeuge authentifiziert werden. Falls Sie das aktuelle Passwort ändern möchten, klicken Sie die Auswahl Passwort ändern an und geben Sie das neue Passwort in die beiden Felder Neues Passwort und Wiederholung des Passwortes ein. Schreiben Sie sich das neue Passwort auf und bewahren Sie es am einem sicheren Ort auf.

Systemverwaltung

- HTTP- Port-No

Ändern Sie den Wert für den HTTP-Port nicht ohne Grund. Web-Server hören typisch den Port 80 auf eingehende Web-Anforderungen ab.

- Entferntem Anwender die Konfiguration des Gerätes erlauben

Falls Sie einem entfernten Anwender erlauben wollen, Ihren Dell Wireless 2350 Broadband Routerüber Internet zu verwalten, haken Sie das Kästchen mit folgendem Namen ab Entferntem Anwender die Konfiguration des Gerätes erlauben. Geben Sie die IP -Adresse des entfernten Verwaltungs-Host-Computers ein.

• Entferntem Anwender erlauben, das Gerät zu ertasten

Haken Sie das Kästchen ab Entferntem Anwender erlauben, das Gerät zu ertasten, um Ihren Funk-Breitband-Router freizugeben, von irgendeinem Anwender im Internet „ertastet“ werden zu können. Diese Eigenschaft ist hilfreich, wenn Sie anderen Internet-Anwendern erlauben möchten, dass sie den Status des Dell Wireless 2350 Broadband Router überprüfen können.

- UpnP-Funktion freigeben

UPnP bedeutet Universal Plug and Play (universell selbstkonfigurierend), ein Protokoll, das UPnP- fähigen Kundencomputern, wie Windows XP, erlaubt, den Funk-Breitband-Router festzustellen und zu konfigurieren. Eine der gebräuchlichsten Anwendungen von UPnP bei dem Router ist das öffnen von Ports, damit anwendungsspezifische Daten für verschiedene Internet-Dienste oder Spiel-Anwendungen durch den Router weiter geleitet werden können. Das Verfahren zur Feststellung und Konfiguration des Routers kann automatisch von UPnP- fähigen Kundenanwendungen wie MSN Messenger ausgeführt werden, sodass Sie es nicht von Hand tun müssen. Um diesen Dienst zu befähigen, haken Sie das Kästchen UPnP- Funktion freigeben ab oder lassen Sie es frei, um ihn zu sperren.

Falls Sie ein Windows XP- System haben, können Sie es für den Zugang und die Überwachung des Routers benutzen, wenn dessen UPnP-Funktion freigegeben ist. Hier sind einige Beispiele, was Sie von Ihrem XP- System aus mit UPnP tun können.

Beispiel 1) Ohne Kenntnis seiner IP- Adresse Zugang zu dem Netz-Konfigurationswerkzeug des Routers finden

1. Doppelklicken Sie auf das Symbol Meine Netzwerkumgebung am Desktop.
2. Doppelklicken Sie auf das für Ihren Router geschaffene Symbol Breitband-Router. Dadurch erscheint der Beglaubigungs-Bildschirm des Konfigurationswerkzeuges Ihres Routers.
3. Geben Sie das richtige Kennwort ein und klicken Sie OK zum Zugang zu dem Netz-Konfigurationswerkzeug.

Beglaubigungs-Bildschirm

Beispiel 2) Port-Vorwärtsregeln des Routers von der XP- Schnittstelle aus verwalten.

Hinweis: Falls Sie schon eine Port-Vorwärtsregel für einen Dienst über das Netz-Konfigurationswerkzeug konfiguriert haben, brauchen Sie die folgenden Schritte für denselben Dienst nicht erneut auszuführen

1. Rechter Mausklick auf das Symbol Meine Netzwerkumgebung am Desktop.

2. Rechter Mausklick auf das für den Router geschaffene Symbol Internet-Verbindung.

Network Connections

Netzwerkumgebung

?

1. Rechter Mausklick auf das Symbol und Eigenschaft auswählen.
2. Klicken Sie auf Einstellungen.
3. Klicken Sie auf Zufügen.
4. Geben Sie die Service-Beschreibung, IP -Adresse des Service-Host-Computers, externe und interne Port-Nummer für diesen Service ein und wählen Sie entweder TCP oder UDP aus. Die unten stehende Graphik zeigt ein Beispiel, wie ein Computer mit einer IP -Adresse 192.168.2.101 befähigt wird, einen öffentlichen http- Server aufzunehmen.

Service Einstellungen

Service Settings

?

1. Klicken Sie zum Speichern der Änderungen auf die Schaltfläche OK.

Zurück zum Inhaltsverzeichnis

Zurück zum Inhaltsverzeichnis

Wie der Configure the Dell Wireless 2350 Broadband Router mit dem Kontroll-Hilfsprogramm konfiguriert wird: Dell™ Wireless 2350 Broadband Router Benutzerhandbuch

Netzwerkübersicht
Drahtlose Einstellungen
Zugangskontroll-Einstellungen
Spielen
Fernzugriff
Administration
Diagnose
Erweiterte Einstellungen

Netzwerkübersicht

Dieses Fenster informiert Sie über Ihre Netzwerkverbindung und die Netzwerkeinstellungen. Der linke Bereich zeigt Informationen zum Verbindungsstatus an. Der rechte Bereich zeigt folgende Netzwerkeinstellungen an:

• Betriebsmodus
• Verbindungstyp
• Internet IP-Adresse
• Internet MAC-Adresse
  • LAN IP-Adresse
  • LAN Subnetzmaske
  • Netzwerkname (SSID)
  • Drahtlose Sicherheit

Zurück zum Anfang

Drahtlose Einstellungen

• Netzwerkname (SSID)

Die SSID ist ein eindeutiger Netzwerkname. Er wird verwendet um das drahtlose Netzwerk zu identifizieren. Dieser Name wird verwendet, wenn sich drahtlose Client mit dem Netzwerk verbinden.

- Kanal

Dies ist der Funkkanal auf dem die Kommunikation der drahtlosen Clients mit dem Access-Point erfolgt.

• Voreinstellungen

Setzt den Dell Wireless 2350 Broadband Router auf die Fabrik-Voreinstellungen zurück.

- Anwenden

Speichert die aktuellen Einstellungen.

• Wiederherstellen

Stellt die vorausgehenden Einstellungen wieder her.

Ihr Dell Wireless 2350 Broadband Router hat erweiterte Sicherheitsfunktionen. Dies gewährt, dass Ihre Daten vertraulich bleiben und schützt Ihre Daten auch vor unbefugter Manipulation. Wenn Sie diese Sicherheitsfunktionen einschalten möchten, klicken Sie auf Drahtlose Sicherheit aktivieren. Sie können dann zwischen WEP oder WPA auswählen.

Drahtlose Einstellungen WEP

WEP Einstellungen

Die Wired Equivalent Privacy (WEP) Verschlüsselung ist im Standard 802.11 zum Schutz der drahtlosen Kommunikation gegen Abhören definiert. WEP bietet die Möglichkeit, einen Schlüssel einzusetzen, der von den drahtlosen Clients (wie ein Notebook mit einer PC-Card) und dem Access-Point gemeinsam verwendet wird. Dieser Schlüssel verschlüsselt die Daten bevor diese übermittelt werden. WEP kann als 40(64)-Bit oder 104(128)-Bit Schlüssel implementiert werden. Um die Sicherheit zu erhöhen, können Sie den Schlüssel regelmässig ändern. Wenn der Schlüssel an einem drahtlosen Gerät geändert wird, muss er für alle drahtlosen Geräte und Access-Points geändert werden.

- Schlüssel Format

Das Schlüsselformat kann ASCII Zeichen oder hexadezimale Zahlen sein. Hexadezimalzahlen bestehen aus den Zahlen 0 bis 9 und den Buchstaben A bis F. Wenn Sie ASCII Zeichen wählen, können Sie beliebige Zeichen eingeben.

- Schlüssel Länge

Die Schlüssellänge kann entweder 40(64)-Bit oder 104(128)-Bit sein. Längere Schlüssel sind sicherer. Gewisse Netzwerkkarten unterstützen aber nur 40(64)-Bit Verschlüsselung. Wenn alle Clients 104(128)-Bit Verschlüsselung unterstützen, wählen Sie 104(128)-Bit.

• Schlüssel 1, Schlüssel 2, Schlüssel 3 und Schlüssel 4

Geben Sie vier verschiedene Schlüssel in die Felder ein. Wenn Sie 40(64)-Bit Verschlüsselung gewählt haben, geben Sie 5-Zeichen (oder 10 Hexadezimalzahlen) ein. Für die 104(128)-Bit Verschlüsselung, geben Sie 13-Zeichen (oder 26 Hexadezimalzahlen) ein.

- Standardschlüssel

Wählen Sie einen Schlüssel als Standardschlüssel aus der Auswahlliste.

Drahtlose Einstellungen WPA

WPA Einstellungen

Wi-Fi Protected Access (WPA) ist eine Erweiterung des WEP Standards um Ihr drahtloses Netzwerk sicherer zu machen.

Wenn Sie Ihr Netzwerk mit WPA sichern möchten, müssen auch die drahtlosen Clients WPA unterstützen. Falls Sie ein Produkte von Dell als drahtlose Clients verwenden, können Sie unter http://support.dell.com nachschauen, ob entsprechende Softwareupdates verfügbar sind.

• WPA vorinstallierter Schlüssel (Pre-Shared Key)

Alle drahtlosen Clients müssen den gleichen Schlüssel verwenden um Zugriff auf das Netzwerk zu erhalten. Bitte beachten Sie auch, dass das Schlüsselformat ebenfalls übereinstimmen muss.

- Schlüsselformat

Das Schlüsselformat kann ASCII Zeichen oder hexadezimale Zahlen sein. Hexadezimalzahlen bestehen aus den Zahlen 0 bis 9 und den Buchstaben A bis F. Wenn Sie ASCII Zeichen wählen, können Sie beliebige Zeichen eingeben.

• WPA Gruppen-Schlüsselerneuerungs-Intervall

Mit den WPA Gruppen-Schlüsselerneuerungs-Intervall wird angegeben wie oft der Schlüssel erneuert wird. Je kleiner die Zahl, umso schneller wird der Schlüssel gewechselt. Aber ein zu kleiner Wert kann Ihr Netzwerk verlangsamen.

• WPA Verschlüsselung

TKIP (Temporal Key Integrity Protocol) ist die am weitesten verbreitete Verschlüsselungsmethode. AES (Advanced Encryption Standard) kann verwendet werden, wenn Ihre drahtlosen Clients TKIP nicht unterstützen.

Zurück zum Anfang

Zugangskontroll-Einstellungen

• Hinzufügen Fügt einen neuen Eintrag in die Liste Kindersicherung ein.
• Bearbeiten Ermöglicht einen bestehenden Eintrag zu bearbeiten.
  • Löschen Löscht einen Eintrag.
  • Alle löschen Löscht alle Einträge.
• Wiederherstellen Stellt die früheren Einträge wieder her..

Network Access Control

Kindersicherung

Die Kindersicherung ermöglicht zu steuern, welche Inhalte aufgerufen werden können. Es kann auch gesteuert werde zu welcher Tageszeit auf das Internet zugegriffen werden kann.

Um die Kindersicherung einzuschalten:

1. Klicken Sie Hinzufügen im Kindersicherungs Fenster.
2. Geben Sie die IP-Adresse des Computers ein (z.B. Computer der Kinder).
3. Wählen Sie Allow oder Deny aus der Internet Access Liste.
4. Wählen Sie ein Zeitintervall indem Sie From und To ausfüllen.
5. Wählen Sie Allow oder Deny für den Web-Zugriff.
6. Geben Sie die Webseite die, oder die nicht aufrufen werden darf bei Website URL ein.
7. Klicken Sie auf OK zum speichern oder Cancel zum verwerfen.
8. Klicken Sie Apply Parental Control Settings um die Kindersicherung zu aktivieren.

MAC (Media Access Control)

Es können bestimmte Computer vom Zugriff (WLAN) ausgeschlossen werden.

Um MAC einzuschalten:

1. Klicken Sie Enable MAC Access Control.
2. Klicken Sie Add. Das MAC Access Control: Add a Record Fenster kommt..
3. Geben Sie Hex. MAC-Adressen (00:11:22:33:44:55) die Sie ausschliessen wollen bei MAC Address ein.
4. Klicken Sie auf OK zum speichern oder Cancel zum verwerfen.
5. Klicken Sie Apply Parental Control Settings um MAC zu aktivieren.

Zurück zum Anfang

Gaming

Dieser Abschnitt behandelt die Konfiguration des Dell Wireless 2350 Broadband Router zum Spielen. In gewissen Fällen kann die Firewall des Routers dazu führen, dass Spiele nicht gewünscht funktionieren. Dieses Dokument stellt nicht für jedes Spiel Informationen zur Verfügung, aber es wird erläutert wie TCP/IP-Ports für einen oder mehrere Computer geöffnet werden können..

Ihr Dell Wireless 2350 Broadband Router hat eine Network Address Translation (NAT) Firewall die das LAN schützt. E-Mail und Web-Browsing sind von NAT nicht betroffen. Wie auch immer, gewisse Siele können betroffen sein.

Gaming

DMZ

Gewisse Applikationen funktionieren hinter einer Firewall nicht. Um dies zu lösen, kann eine DMZ (demilitarized zone) verwendet werden. Die DMZ deaktiviert die NAT-Firewall.

Folgen Sie diesen Instruktionen um DMZ zu aktivieren.

1. Klicken Sie Enable DMZ Host.
2. Geben Sie eine IP-Adresse des Computers ins Feld DMZ IP Address ein.
3. Klicken Sie Apply um anzuwenden.

Port Weiterleitungs-Einstellungen

Mit der Port Weiterleitung können Daten direkt zu einem spezifischen Port weitergeleitet werden. Die Ports und Protokolle (TCP, UDP, or both) hängen vom Game ab.

Hinweis: Diese Informationen sollten vom Game zur Verfügung gestellt werden.

Folgen Sie diesen Instruktionen um Port Weiterleitung zu aktivieren:

1. Klicken Sie Add. Ddas Gaming: Add a Record Fenster kommt.
2. Geben Sie einen Namen in Game Description ein. Dieser muss kürzer als 31 Zeichen sein.

3. Geben Sie eine IP-Adresse des Copmuters zum Gamen ins Computer IP for gaming Feld.

4. Wählen Sie etwas aus Protocol Type. Sie können TCP (Transmission Control Protocol), UDP (User Datagram Protocol) und beides wählen.

5. Geben Sie die Eingangsportnummer in Incoming Port No. und die Ausgangsportnummer in Outgoing Port No. (auch Destination Port genannt) ein.
6. Wählen Sie Enable oder Disable bei der State Liste.
7. Klicken Sie auf OK zum speichern oder Cancel zum verwerfen.

Zurück zum Anfang

Fernzugriff

Fernzugriff

Fernzugriff für Konfiguration

So können Benutzer von einem entfernten Standort Konfigurieren.

1. Wählen Sie Allow remote user to configure the device.

2. Geben Sie die IP-Adresse von der Administriert werden soll ein.

3. Geben Sie die HTTP Port Number die verwendet wird im Ffeld HTTP port number ein.

4. Klicken Sie auf OK zum speichern oder Restore zum verwerfen.

Fernzugriff um das Gerät zu Pingen

Sie können die WAN Ping-Fähigkeit einstellen. Der Standard ist disabled. Der Router wird nicht auf Ping antworten, dies macht das Netz sicherer..

1. Wenn sie den WAL-Port auf dem Internet sichtbar machen wollen, klicken Sie Allow remote user to ping the device.
2. Klicken Sie auf OK zum speichern oder Restore zum verwerfen.

Zurück zum Anfang

Administration

Administration

System Wiederherstellung

System Wiederherstellung ermöglicht es Ihnen ein Backup der Konfiguration zu speichern.

• Fabrik-Voreinstellungen wiederherstellen

Setzt den Dell Wireless 2350 Broadband Router auf die Fabrik-Voreinstellungen zurück.

- Aktuelle Systemkonfiguration in Datei speichern

Speichert die aktuellen Einstellungen des Dell Wireless 2350 Broadband Routers in einer .pro Datei.

• Systemkonfiguration manuell laden

Lädt die Backupdatei um früher gespeicherte Einstellungen wiederherzustellen.

Passwort ändern

Um nicht erlaubte Administrationsänderungen am Access-Point zu verhindern, ist der Access-Point Passwortgeschützt. Es wird dringend empfohlen, das voreingestellte Passwort, welches admin lautet, zu ändern.

1. Klicken Sie auf den Router Passwort ändern Knopf. Das Passwort Einstellungen Fenster erscheint.
2. Tippen Sie das bestehende Passwort in das Feld Originales Passwort.
3. Tippen Sie das neue Passwort in das Neues Passwort Feld und dann tippen Sie es noch einmal in das Passwort bestätigen Feld.
4. Tippen Sie eine Erinnerungshilfe für das Passwort in das Feld Passwort Erinnerungshilfe.
5. Klicken Sie auf Speichern wenn Sie alles eingegeben haben. Wenn Sie die eingegebenen Werte verwerfen wollen, klicken Sie auf den Abbrechen Knopf.

Firmware aktualisieren

Wenn Sie angewiesen werden die Firmware zu aktualisieren, klicken Sie auf Firmware aktualisieren. Es wird eine Verbindung mit der Dell-Website hergestellt, um auf die neuste Firmware zu aktualisieren. Es ist nicht nötig die Firmware zu aktualisieren, wenn der Access-Point einwandfrei funktioniert.

Zurück zum Anfang

Diagnose

Diagnose

Sie können den aktuellen Status Ihres Netzwerkes mit dem Diagnose Menü überwachen. Die Netzwerkdiagnose kann durch einen Klick auf Diagnose Starten gestartet werden.

Wenn die Diagnose beendet ist, Zusammenfassung Ihrer Netzwerkverbindungen angezeigt.

Zurück zum Anfang

Erweiterte Einstellungen

Erweiterte Einstellungen

Um auf die erweiterten Einstellungen des Access-Points zuzugreifen, klicken Sie auf den Anmelden Knopf, um sich beim webbasierten Konfigurationstool anzumelden. Mit dem webbasierten Konfigurationstool können Sie die erweiterten Einstellungen des Dell Wireless 2350 Broadband Routers vornehmen. Siehe Kapitel Webbasiertes Konfigurationstool für detaillierte Informationen.

Zurück zum Anfang

Zurück zum Inhaltsverzeichnis

Zurück zum Inhaltsverzeichnis

Grundeinstellungen: Dell™ Wireless 2350 Broadband Router Benutzerhandbuch

Die folgenden Optionen gehören zu den Grundeinstellungen:

Router Modus

Drahtlose Einstellungen

Drahtlose Sicherheit

Internetverbindungs-Einstellungen

Speichern & Anwenden

Hinweis: Damit die Änderungen die Sie vornehmen auch angewendet werden, müssen Sie die Einstellungen speichern und den Access-Point neu starten. Tun Sie das nicht, wird der Access-Point weiterhin die vorausgehenden Einstellungen verwenden. Wenn Sie die Weiter/Zurück Links verwenden und alle Schritte der Grundeinstellungen abgeschlossen haben, erreichen Sie die Speichern & Anwenden Seite. Klicken Sie dort den Speichern & Neustarten Knopf um die Änderungen anzuwenden - der Access-Point wird neu starten und die neuen Einstellungen sind aktiv.

Router Modus

Der Dell Wireless 2350 Broadband Router kann auf zwei Arten betrieben werden, den Gateway Modus und den Access Point Modus.

Router Modus

ROUTER MODUS

Gateway Modus

Zugangsmodus

nachste | Hilfe

HINWEIS: Bitte klicken'Nachste'um die Einstellungen zu speichern.

Copyright © 2004

Der Gateway Modus erlaubt Ihrem Router ein drahtloses Netzwerk zu erstellen, um Zugang zum Dell Wireless 2350 Broadband Router zu schaffen. Drahtgebundene und Drahtlose Netzwerkgeräte benutzen dieselbe Internetverbindung über den Internet Port im Gateway Modus. Es kann jedoch vorkommen, dass eine ISP Sie auffordert weitere Einstellungen wie z.B. PPPoE zu übernehmen, bevor Sie über ihren Router Zugriff auf das Internet bekommen.

Mit dem Access Point (AP) Modus arbeitet Ihr Dell Wireless 2350 Broadband Router als Brücke zwischen den im Netzwerk existierenden drahtlosen und Ethernet-Geräten. Alle drahtgebundenen und drahtlosen Geräte werden unter derselben Netzadresse Klasse C untergebracht. Der Internet Port ist hier nutzlos. Der Access Point Modus kann Ihnen dazu dienen, ein einzelnes isoliertes Netzwerk zu installieren.

Hinweis: Wenn das Gerät auf AP Modus gestellt wurde, sind die Internetverbindungs-Einstellungen nicht verfügbar.

Der Gateway Modus ist die Standardeinstellunge Ihres Dell Wireless 2350 Broadband Router.

Zurück zum Anfang

Drahtlose Einstellungen

Drahtlose Einstellungen

Drahtlose Netz-Einstellungen

Netzwerkname (SSID)

wireless

Kanal

Auto

zuruck nachste Hilfe

HINWEIS: Bitte klicken'Nachste'um die Einstellungen zu speichern.

Copyright © 2004

Einstellung Mögliche Werte
Netzwerkname (SSID) wireless
Kanal Auto

Netzwerkname (SSID)

Durch den Netzwerknamen (SSID) wird eine Gruppe von drahtlosen Geräten identifiziert die zusammen ein Netzwerk bilden. Der Standard-Wert für den Netzwerknamen des Dell Wireless 2350 Broadband Router ist wireless. Alle Arbeitsstationen und Access-Points müssen die gleiche SSID haben damit sie zusammen Kommunizieren können.

Der Netzwerkname (SSID) kann bis zu 32 Zeichen lang sein und es wird zwischen Gross- und Kleinschreibung unterschieden.

Hinweis: Sie müssen die Einstellungen aller drahtlosen Netzwerkadapter der Clients so einstellen, dass diese mit den Einstellungen des Dell Wireless 2350 Broadband Routers übereinstimmen. Verwenden Sie dazu die serienmässig vorgegebenen Einstellungen des Access-Points, sofern diese nicht verändert wurden. Wurden diese Einstellungen verändert, halten Sie diese Änderungen fest, und verwenden Sie diese zur Konfiguration aller drahtlosen Netzwerkadapter. Hilfe zur Konfiguration eines drahtlosen Netzwerkadapters finden Sie in der Dokumentation des Netzwerkadapters.

Kanal

Der Dell Wireless 2350 Broadband Router kann auf verschiedenen Kanälen betrieben werden. Access-Points die nahe beieinander betrieben werden, müssen verschiedene Kanäle verwenden. Falls Sie nur einen Access-Point haben, ist vermutlich die Standardeinstellung (auto) am besten. Wenn Sie aber mehrere Access-Points in ihrem Netzwerk haben, dann ist es empfehlenswert für jeden Access-Point einen unterschiedlichen Kanal zu verwenden. Lassen Sie den Kanal auf dem vorgegebenen Wert, ausser es gibt einen speziellen Grund (zum Beispiel Interferenzen mit Mikrowellen, Mobiltelefonsendeanlagen oder andere Access-Points in der Nähe) den Kanal zu wechseln.

Zurück zum Anfang

Drahtlose Sicherheit

Datenverschlüsselung bietet eine zusätzliche Sicherheit für die Netzwerkkommunikation indem die Daten mit einem Schlüssel

verschlüsselt werden. Ihr Wireless 2350 Broadband Router kann, zusammen mit Netzwerkkarten die Verschlüsselung unterstützen, die übermittelten Daten so codieren, dass das abhören und verfälschen schwierig wird. Es sind zwei Methoden der Datenverschlüsselung möglich: Wired Equivalent Privacy (WEP) und Wi-Fi Protected Access (WPA). Wenn Sie die drahtlose Sicherheit aktivieren möchten, klicken Sie auf Sicherheit für drahtlose Verbindung aktivieren.

Drahtlose Sicherheit

Dell ^TM Dell Wireless 2350 Broadband Router
Standardeinstellungen	Fortgeschrittene Einstellungen	Geratestatus	Systemwerkzeuge	Hilfe	Ausloggen

Drahtlose Netz-Sicherheit

Die Datenverschlusselung liefert eine zusätzliche Sicherheit durch die Kodierung von Netzwerk Kommunikationen, indem ein Verschlusselungscode verwendet wird. Je langer der Eingabeschlussel ist, desto sicherer ist die Verschlusselung.

Drahtlose Netz-Sicherheit aktivieren

zuruck | nachste | Hilfe

HINWEIS: Bitte klicken'Nachste'um die Einstellungen zu speichern.

Copyright © 2004

WEP

Wenn Sie die WEP Verschlüsselung verwenden möchten, wählen Sie WEP aus der Liste Netzwerk Verschlüsselung

Einstellung Mögliche Werte
Schlüssel Format Hexadezimale Zahlen / ASCII Zeichen
Schlüssel Länge 40 Bits (5 Zeichen) / 104 Bits (13 Zeichen)
Schlüssel 1, Schlüssel 2, Schlüssel 3, Schlüssel 4

Es gibt zwei Stufen der WEP Verschlüsselung: 40(64)-Bit und 104(128)-Bit, wobei 104(128)-Bit die sichere der beiden Methoden ist. Die WEP Schlüssel sind entweder eine Folge von hexadezimal Zahlen oder ASCII Zeichen die Sie selbst wählen. Alle Wireless 2350 Broadband Router und alle drahtlosen Clients müssen die selben Schlüssel verwenden. Mehr Informationen über Verschlüsselung können Sie dem Abschnitt Übersicht über drahtlose Netzwerke - Verschlüsselung entnehmen.

• Schlüssel Format

Das Schlüsselformat kann ASCII Zeichen oder hexadezimal Zahlen sein. Hexadezimal Zahlen bestehen aus den Zahlen 0 bis 9 und den Buchstaben A bis F. Wenn Sie ASCII Zeichen wählen, können Sie beliebige Zeichen eingeben.

- Schlüssel Länge

Die Schlüsselänge kann entweder 40(64)-Bit oder 104(128)-Bit sein. Längere Schlüssel sind sicherer. Gewisse Netzwerkkarten unterstützen aber nur 40(64)-Bit Verschlüsselung. Wenn alle Clients 104(128)-Bit Verschlüsselung unterstützen, wählen Sie 104(128)-Bit.

- Schlüssel

Wenn Sie 40(64)-Bit Verschlüsselung gewählt haben, geben Sie einen 5-Zeichen (oder 10 hexadezimal Zahlen) langen WEP Schlüssel in die Schlüssel-Felder ein. Für die 104(128)-Bit Verschlüsselung, geben Sie einen 13-Zeichen (oder 26 hexadezimal Zahlen) langen WEP Schlüssel in die Schlüssel-Felder ein. Sie haben die Möglichkeit vier verschiedene Schlüssel im Wireless 2350 Broadband Router zu speichern. Wählen Sie einen Schlüssel als Standardschlüssel aus der Auswahlliste. Um die Sicherheit zu erhöhen sollten Sie die Schlüssel regelmässig ändern. Bitte vergessen Sie nicht, dass wenn Sie bei einem drahtlosen Gerät den Schlüssel ändern, dann müssen Sie auch bei allen Geräten und Access-Points den Schlüssel ändern.

Hinweis: Falls sie den Wireless 2350 Broadband Router zu einem bestehenden Netzwerk mit Verschlüsselung hinzufügen, kontaktieren Sie den Netzwerkadministrator. Sie sollten zur Konfiguration des Wireless 2350 Broadband Router die gleichen Schlüssel wie für den Rest des Netzwerkes verwenden. Somit können Sie verhindern, dass alle Geräte neu konfiguriert werden müssen. Wird der Schlüssel für nur einen Access-Point oder Client geändert, wird die Verbindung zum restlichen Netzwerk unterbrochen.

WPA

Wenn Sie die WPA Verschlüsselung verwenden möchten, wählen Sie WPA aus der Liste Netzwerk Verschlüsselung.

WPA ist eine Erweiterung des WEP Standards um Ihr drahtloses Netzwerk sicherer zu machen.

Wenn Sie Ihr Netzwerk mit WPA sichern möchten, müssen auch die drahtlosen Clients WPA unterstützen. Falls Sie ein Produkte von Dell als drahtlose Clients verwenden, können Sie unter http://support.dell.com nachschauen, ob entsprechende Softwareupdates verfügbar sind.

• WPA vorinstallierter Schlüssel

Im Feld für den vorinstallierter Schlüssel (Pre-Shared Key) wird das Passwort eingegeben. Alle drahtlosen Clients müssen das gleiche Passwort verwenden um Zugriff auf das Netzwerk zu erhalten. Bitte beachten Sie auch, dass das Schlüsselformat ebenfalls übereinstimmen muss.

• Schlüssel Format

Das Schlüsselformat kann zwischen hexadezimale Zahlen (Zahlen 0 bis 9 und Buchstaben A bis F) und ASCII Zeichen (alle Zeichen, Zahlen und Symbole) gewählt werden. Wählen Sie das gewünschte Format für Ihren Schlüssel. Sollte ein drahtloser Client nur ein Format unterstützen, dann stellen Sie sicher, dass hier das richtige Format angegeben wird.

• WPA Gruppen-Schlüsselerneuerungs-Intervall

Mit den WPA Gruppen-Schlüsselerneuerungs-Intervall wird angegeben wie oft der Schlüssel erneuert wird. Je kleiner die Zahl, umso schneller wird der Schlüssel gewechselt. Aber ein zu kleiner Wert kann Ihr Netzwerk verlangsamen.

• WPA Verschlüsselung

Für die WPA Verschlüsselung gibt es zwei Möglichkeiten: TKIP (Temporal Key Integrity Protocol) ist die am weitesten verbreitete Verschlüsselungsmethode. AES (Advanced Encryption Standard) kann verwendet werden, wenn ihre drahtlosen Clients TKIP nicht unterstützen.

Zurück zum Anfang

Internetverbindungs-Einstellungen

Hinweis: Das Schnellinstallationsprogramm setzt im Router die geforderten Kabel/xDSL ISP-Einstellungen ein. Die Kabel/xDSL ISP-Einstellungen sollten nur dann geändert werden, wenn der Installations-Assistent keine erfolgreiche Internetverbindung herstellen konnte.

Hinweis: Wenn das Gerät auf AP Modus gestellt wurde, sind die Internetverbindungs-Einstellungen nicht verfügbar.

Ihre ISP fordert Sie auf einen Host Computer-Namen oder Domain-Namen einzugeben

Wenn Ihre ISP Sie auffordert einen Host Computer-Namen oder Domain-Namen einzugeben, überprüfen Sie das Dialogfeld Ihr ISP fordert Sie auf einen Host Computer-Namen oder Domain-Namen einzugeben. Geben Sie die korrekten Werte in die entsprechenden Felder ein.

Internetverbindungs-Einstellungen

Dell Wireless 2350 Broadband Router
Standardeinstellungen	Fortgeschrittene Einstellungen	Geratestatus	Systemwerkzeuge	Hilfe	Ausloggen

Internetverbindungs-Einstellungen

Ihr ISP verlangt die Eingabe des Hostnamens oder Domain Namens

Ihr ISP verlangt die Eingabe des WAN Ethernet Mac

Verbindungstyp

Kabel Modem

Kabel Modem Einstellungen

Bitte richten Sie die oberen Einstellungen für Ihr Kablemodem ein, falls benötigt.

zuruck | nachste | Hilfe

HINWEIS: Bitte klicken'Nachste'um die Einstellungen zu speichern.

Copyright © 2004

Ihre ISP fordert Sie auf eine WAN Ethernet MAC einzugeben

Wenn Ihr ISP Sie auffordert eine WAN Ethernet MAC Adresse einzugeben, überprüfen Sie das Dialogfeld Ihr ISP fordert Sie auf eine WAN Ethernet Mac einzugeben. Geben sie die öffentliche WAN (Kabel/xDSL) MAC Adresse, die ihrem Funk-Breitband-Router zugewiesen wurde, in das entsprechende Feld ein. Sie können die WAN MAC Adresse auf der Rückseite des Dell Wireless 2350 Broadband Router finden, oder auf der Seite "Information über das Gerät" die Sie im webbasierten Konfigurationstool finden werden.

Vrbindungstyp

Wählen Sie aus den drei möglichen Optionen der Liste den Verbindungstyp aus.

• Kabel Modem
  • DSL (Statisch)
• DSL (PPPoE)

Kabel- Modem Einstellungen

Es werden keine weiteren Einstellungen gefordert. Vergewissern Sie sich, dass die nachfolgend aufgelisteten Einstellungen mit Ihrer Kabel-Modem Verbindung übereinstimmen.

DSL Statische IP Einstellungen

In den entsprechenden Feldern (unten aufgelistet, geben Sie die IP Adresse, IP Netzadresse-Maskierung, ISP Gateway Adresse, und IP Adresse des Domain-Namen Servers (DNS), die Ihnen von Ihrer ISP zugewiesen wird.

DSL PPPoE Einstellungen

Das Punkt-zu-Punkt-Protokoll über Ethernet (PPPoE) ist eine Methode, die die Interaktion zwischen einem Host Computer und einem Breitband-Modem bestimmt (z.B.. xDSL, Kabel,Funk, etc), um Zugriff auf das Netzwerk zu bekommen. In vielen Aspekten ist die PPPoE Methode der DFÜ Verbindung ähnlich. Wenn Sie eine DSL (PPPoE) Internetverbindung besitzen, geben Sie den PPPoE Benutzernamen und das Kennwort ein (Tippen Sie das Kennwort zur Bestätigung noch einmal), das Ihnen von Ihrem ISP zugewiesen wurde.

Hinweis: Wenn Sie für Ihre Internetverbindung pro Minute zahlen, entfernen Sie das Netzwerk-Kabel aus dem Internet Port Ihres Dell Wireless 2350 Broadband Router, wenn Sie den Internet-Zugang nicht mehr benötigen.

Zurück zum Anfang

Speichern & Anwenden

Verwenden Sie die Speichern & Anwenden Seite um alle vorgenommenen Änderungen zu speichern. Klicken Sie auf den Speichern & Neustarten Knopf um die Änderungen des Dell Wireless 2350 Broadband Routers anzuwenden.

Die neuen Einstellungen werden in die Firmware geschrieben und der Access-Point wird neu gestartet.

Hinweis: Wenn Sie drahtlose Clients im Netzwerk haben, müssen Sie die Netzwerkkarten der Clients so konfigurieren, dass die Einstellungen mit dem Dell Wireless 2350 Broadband Router übereinstimmen.

Speichern & Anwenden

DellTM Dell Wireless 2350 Broadband Router
Standardeinstellungen	Fortgeschrittene Einstellungen	Gerafestatus	Systemwerkzeuge	Hilfe	Ausloggen

SICHERN & ANWENDEN

Sie haben erfolgreich Ihre Einstellungen für das Gerät konfiguriert.

HINWEIS: Nachdem Sie Änderungen der verschiedenen Seiten beendet haben, klicken Sie bitte Sichern & Anwenden der Einstellungssicherung und Neustart des Gerates. Nach der Funktion Anwenden, wird Ihr Gerät alle gespeicherten Einstellungen benutzen.

Klicken Sie Sichern & Anwenden der Einstellungssicherung und Neustart des Gerates!

Sichern & Neustart

Copyright © 2004

Zurück zum Anfang

Zurück zum Inhaltsverzeichnis

Zurück zum Inhaltsverzeichnis

Erweiterte Einstellungen:

Dell™ Wireless 2350 Broadband Router Benutzerhandbuch

Erweiterte IP-Einstellungen
DHCP-Server Einstellungen
Zeitzone
Erweiterte Einstellungen zur Drahtlosen Verbindung
Kindersicherung
Erweiterte Filterung
DNS-Server Status
Dynamisches DNS
Zugangskontroll-Einstellungen
Port Weiterleitungs-Einstellungen
Statisches Routing
Aministrations-Einstellungen

Hinweis: Die Mitarbeiter des technischen Supports von Dell bieten keine Unterstützung für die erweiterten Einstellungen zur drahtlosen Verbindung an. Die entsprechenden Optionen stehen Ihnen jedoch im Konfigurationsprogramm zur Verfügung. Die erweiterten Einstellungen zur drahtlosen Verbindung sind in diesem Handbuch komplett dokumentiert. Die Optionen Port Weiterleitungs-Eintellungen und Statisches Routing werden im Access-Point Modus nicht angezeigt.

Erweiterte IP-Einstellungen

Der Dell Wireless 2350 Broadband Router kommt mit zugewiesener IP-Adresse und IP -Netzadresse-Maskierung. Diese Einstellungen betreffen nur den Teil des örtlichen Netzwerkes des Routers. Falls Sie die Einheit an einem bestehenden Netzwerk einbauen oder einfach diese Werte ändern wollen, überzeugen Sie sich, dass die IP-Netzadresse-Maskierung bei allen Geräten Ihres Netzwerkes gleich ist. Auch der Netzwerkteil der IP -Adresse muss bei allen Geräten Ihres Netzwerkes gleich sein.

Hinweis: Dell empfiehlt nachdrücklich, die IP-Adresse nicht zu ändern, falls kein besonderer Grund dafür vorliegt.

Wenn Sie die IP -Adresse ändern, seien Sie sich bewusst, dass:

• Das ändern der IP-Address des Dell Wireless 2350 Broadband Router ändert auch den Adress-Pool des DHCP-Servers.
- Wenn Sie den Dell Wireless 2350 Broadband Router mit einem Kabel- oder DSL-Modern verwenden, sollten Sie eine private IP-Adresse verwenden. Folgende Bereiche sind Privat:
• 10.0.0.1 bis 10.254.254.254
• 172.16.0.1 bis 172.31.254.254
• 192.168.0.1 bis 192.168.254.254
- Sie müssen die neue IP-Adresse verwenden um auf das webbasierte Konfigurationstool zuzugreiffen.

Hinweis: Die IP-Adresse oder IP-Netzadresse-Maskierung sollten Sie nur ändern, wenn Sie den Funk-Breitband-Router an einem bestehenden, drahtgebundenen Netzwerk einbauen und die DHCP-Serverfunktion für Ihren Funk-Breitband-Router in den Fortgeschrittenen Einstellungen gesperrt ist. Fragen Sie Ihren Netzwerkverwalter zwecks weitergehender Information.

GERAT IP Einstellungen

Gerate IP Adresse und Netzwerkmasken Einstellungen

IP Adresse

IP Netzwerkmaske

255.255.255.0 (253 Adressen)

zustimmen | Hilfe

HINWEIS: Bitte 'einfugen' klickenum die Einstellungen zu speichern.

Copyright © 2004

Zurück zum Anfang

DHCP-Server Einstellungen

Das dynamische Host-Konfigurationsprotokoll (DHCP) legt eine Methode für die automatische IP-Adressenzuweisung zu Computern in einem Netzwerk fest. IP-Adressen werden von einem DHCP-Server verwaltet. Wenn ein Windows-Computer für den automatischen Erhalt einer IP-Adresse konfiguriert wird, bekommt er automatisch eine Adresse von dem DHCP-Server.

DHCP-Server Einstellungen

DHCP SERVER EINSTELLUNGEN

DHCP Server Funktion aktivieren

HINWEIS: Bitte 'einfugen' klickenum die Einstellungen zu speichern.

Copyright © 2004

DHCP- Server-Funktionen freigeben

Der Dell Wireless 2350 Broadband Router ist voreingestellt, um als ein DHCP-Server zu funktionieren. Wenn Sie die Einheit an einem bestehenden Netzwerk einbauen, das schon einen DHCP-Server hat oder einfach nicht wünschen, dass der Funk-Breitband-Router als DHCP-Server des Netzwerkes arbeitet, haken Sie das Feld DHCP-Server-Funktionen freigeben nicht ab, um somit die DHCP-Server-Funktion zu sperren.

IP-Adressen Pool-Bereich

Der Abschnitt für den IP Adressen Pool-Bereich stellt die Mittel bereit, um einen Niedrig- und Hochwert für die IP-Adressen in einem Netzwerk zu verwalten. Benutzen Sie die angezeigten Felder, um den Bereich von IP-Adressen festzulegen, den der Dell Wireless 2350 Broadband Router den DHCP-Client bereitstellen soll. Der gültige Bereich von Nummern, die Sie eingeben können, liegt zwischen 1 und 254.

Die Mietzeit ist die einem Anwender erlaubte Zeit, um die von einem DHCP-Server zugewiesene IP-Adresse zu benutzen. Sie können die Mietzeit bestimmen, die der DHCP-Server dem Client zum Benutzen der IP-Adresse anbietet. Diese Einstellung ist besonders in Universitäten oder anderen Umgebungen nützlich, wo die Anwender häufig wechseln.

IP-Adressreservation

Spezifische IP-Adressen können auch besonderen Geräten in einem Netzwerk vorbehalten werden. Die Felder für IP-Adressreservation erlauben Ihnen, bis zu vier IP-Adressen für ein bestimmtes System zurückzustellen. Das Feld Computer MAC ist die MAC-Adresse Ihrer Netzwerkkarte am Kunden-Computer, der an das gleiche Netzwerk wie der Router angeschlossen ist. Benutzen Sie die Eingabefelder unter IP-Adresse, um die IP-Adresse denjenigen Geräten anzugeben, die eine manuell bestimmte IP-Adresse benutzen sollen.

Zurück zum Anfang

Zeitzone

Zeitzone

Zeitzonenauswahl

Aktueller Tag Wed

Aktueller Datum 1 Jan 2003

Aktueller Zeit 00:18:37

Aktivieren Sie die Tageslicht Einsparung © Aktivieren © Deaktivieren

Bitte wählen Sie Ihre locale Zeitzone aus (GMT) GMT

zustimmen | Hilfe

HINWEIS: Bitte 'einfugen' klickenum die Einstellungen zu speichern.

Copyright © 2004

Auf der Seite Zeitzone kann die Zeitzone für den Dell Wireless 2350 Broadband Router eingestellt werden. Die Zeitzoneneinstellungen haben einen Einfluss auf die Zeitstempel der IP Pakete im Eindringlings Erkennungs-Log. Die Zeitzoneneinstellungen beeinflussen den Zeitstempel von IP Paketen mit Greenwich Mean Time (GMT).

Wählen Sie Ihre lokale Zeitzone aus der Auswahlliste mit dem Titel Bitte wählen Sie Ihre lokale Zeitzone. Während den Sommer Monaten wird die Uhrzeit eine oder mehrerer Stunden vorgestellt (abhängig von Ihrem Aufenthaltsort). Die Daten, an denen die Zeit umgestellt wird, sind je nach Land unterschiedlich. Im grössten Teil der USA und Kanada wird am ersten Sonntag im April auf Sommerzeit umgestellt und am letzten Sonntag im Oktober wieder auf Normalzeit umgestellt. (In Mitteleuropa dauert die Sommerzeit vom letzten Sonntag im März bis am letzten Sonntag im Oktober. Anm.d.Ü.) Wenn Sie die Sommerzeit einschalten möchten, klicken Sie auf Ja bei Sommerzeit aktivieren.

Zurück zum Anfang

Erweiterte Einstellungen zur Drahtlosen Verbindung

Erweiterte Einstellungen zur Drahtlosen Verbindung

Fortgeschrittenes drahtloses Netzwerk

HINWEIS: Bitte 'einfugen' klickenum die Einstellungen zu speichern.

Copyright © 2004

Drahtlose Verbindung einschalten

Diese Einstellung schaltet die drahtlose Kommunikation des Dell Wireless 2350 Broadband Routers ein. Damit wird die Verbindung mit drahtlos verbundenen Clients ermöglicht.

Drahtloses Netzwerk verbergen

Diese Einstellung steuert das Versenden von Beacon-Paketen durch den Dell Wireless 2350 Broadband Router ins drahtlose Netzwerk. Die Beacon-Pakete werden standardmässig gesendet damit andere drahtlose Clients den Access-Point auf einfache Weise finden und mit ihm Kontakt aufnehmen können. Falls Sie die Sicherheit Ihres drahtlosen Netzwerkes erhöhen wollen, können Sie das versenden der Beacon-Pakete ausschalten.

Modus

Mit dieser Einstellung kann der Modus gewählt werden der vom Dell Wireless 2350 Broadband Router eingesetzt wird um mit den drahtlosen Clients zu kommunizieren. The Dell Wireless 2350 Broadband Router is 802.11g-compatible. Sie können Beide b & g (Dual-Modus) oder nur 802.11b Modus oder nur 802.11g Modus aus der Modus Liste wählen.

Netzwerkname (SSID)

Der Netzwerkname (SSID) kann bis zu 32 Zeichen lang sein und ist eine eindeutige Bezeichnung für alle Computer und Geräte die das drahtlose Netz umfassen.

Übertragungsrate

Die Übertragungsrate kann auf automatisch oder auf einen anderen fixen Wert gesetzt werden. Es wird empfohlen die Übertragungsrate auf automatisch einzustellen damit alle Clients des drahtlosen Netzes mit der für sie optimalen Übertragungsrate arbeiten können.

Kanal

Diese Einstellung ermöglicht es dem Benutzer den Funkkanal zu wählen, mit dem der Dell Wireless 2350 Broadband Router arbeitet. Es wird empfohlen die Kanaleinstellung auf automatisch einzustellen damit der Access-Point den besten Kanal selbst bestimmen kann.

Hinweis: Wenn Sie die Einstellungen für Beacon Intervall, RTS Schwelle, Fragmentierungsschwelle und DTIM Intervall konfigurieren möchten, müssen Sie zuerst Erweiterte Optionen auswählen.

Beacon Intervall

Der Beacon Intervall ist die Zeit in Kusecs (eine Kusecs entspricht 1024 Mikrosekunden) zwischen den Beacon Paketen die vom Dell Wireless 2350 Broadband Router an die Clients gesendet werden. Der verfügbare Bereich ist von 1 bis 65535.

RTS Schwelle

Die RTS Schwelle ist die maximale Paketgrösse die der Dell Wireless 2350 Broadband Router übermittelt ohne dies zuvor mit einem RTS Paket anzukündigen. Der verfügbare Bereich ist von 1 bis 2347.

Der RTS (Request to Send) Mechanismus verhindert das "unsichtbare Knoten Problem". Ein versteckter Knoten tritt dann auf, wenn zwei Clients in der Reichweite des gleichen Access-Points (AP) sind, aber sich gegenseitig nicht erreichen können, also gegenseitig "unsichtbar" sind. Die Pakete dieser beiden Clients können kollidieren, wenn sie gleichzeitig beim AP eintreffen. Um dieser Datenkollision vorzubeugen, kann der RTS Mechanismus aktiviert werden. Wenn der RTS Mechanismus aktiviert ist, wird der Client zuerst mit einem RTS Paket den AP informieren, dass er Daten senden möchte. Der AP wird mit einem CTS (Clear to Send) antworten und damit alle anderen Stationen in seiner Reichweite anweisen die Bandbreite für die Datenübermittlung freizuhalten.

Die RTS Schwelle steuert welche Paketgrösse das senden eines RTS auslöst. Nur wenn die Paketgrösse die RTS Schwelle überschreitet, wird das Gerät ein RTS vor den Daten senden. Bitte beachten Sie bei der Wahl der RTS Schwelle, dass kleine Werte ein vermehrtes Senden von RTS auslöst und somit unnötig Bandbreite verbraucht wird. Wie auch immer, je mehr RTS Pakete versendet werden, umso schneller wird sich das System von Datenkollisionen erholen. Es wird empfohlen den Standardwert, oder einen geringfügig kleineren Wert, zu verwenden.

Fragmentierungsschwelle

Die Fragmentierungsschwelle bestimmt die Grösse von Datenpaketen die vor der Übermittlung zerlegt werden. Datenpaket die kleiner als die Fragmentierungsschwelle sind, werden nicht zerlegt. Datenpaket die grösser als die Fragmentierungsschwelle sind, werden in kleinere Pakete zerlegt. Somit wird nicht alles zusammen, sondern ein Paket nach dem anderen gesendet. Der Zweck dieser Fragmentierung ist zu verhindern, dass grosse Pakete mehrmals gesendet werden müssen. Somit kann die Netzwerkleistung verbessert werden. Normalerweise wird die Fragmentierung bei starkem Netzwerkverkehr angewendet, oder wenn das Funknetzwerk in einer Umgebung mit grossen Störungen betrieben wird. Es wird empfohlen den Standardwert, oder einen geringfügig kleineren Wert, zu verwenden. Der verfügbare Bereich ist von 256 bis 2346 (Hinweis: die Fragmentierungsschwelle wird in Bytes angegeben).

DTIM Intervall

Der DTIM (Delivery Traffic Indication Message) Intervall bestimmt wie oft ein Beacon eine Traffic Indicator Map (TIM) enthält. Die TIM wird verwendet um schlafende Clients zu informieren, dass Daten für den Empfang bereit sind. Das DTIM Intervall ist immer ein Mehrfaches des Beacon Intervalls. Der verfügbare Bereich ist von 1 bis 255.

CTS Schutz

Der CTS Schutz ermöglicht das zusammenarbeiten von 802.11b und 802.11g Geräten. Wenn der CTS Schutz eingeschaltet ist, dann werden die 802.11g Geräte jeweils eine Information an die 802.11b Geräte senden (entweder eine CTS/RTS oder eine CTS-Self-Broadcast Nachricht), wenn Daten mit 802.11g übermittelt werden. Das Einschalten des CTS Schutzes verringert den Durchsatz Ihres Access-Points.

Repeater für drahtloses Netzwerk

Ein Repeater kann verwendet werden um die Abdeckung des drahtlosen Netzwerkes zu erweitern. Sie brauchen dazu zwei oder mehr Dell Wireless 2350 Broadband Routers. Der Access-Point der zur Verbindung mit dem Netzwerk verwendet wird, wird als "Root-AP" bezeichnet. Die Access-Points die verwendet werden um die Abdeckung des drahtlosen Netzwerkes zu erweitern, werden als "Repeater-AP" bezeichnet.

Stellen Sie sicher, dass alle Dell Wireless 2350 Broadband Routers die gleichen Einstellungen für die drahtlose Verbindung haben.

Ihr Access-Point als Repeater im drahtlosen Netzwerk konfigurieren:

1. Klicken Sie auf Diesen AP als Repeater im drahtlosen Netzwerk einsetzen.
2. Gehen Sie den Netzwerknamen (SSID) des Root-AP ins Feld SSID des Root-AP ein.
3. Setzen Sie die "Netzwerkverschlüsselung" auf Keine, falls der Root-AP keine Verschlüsselung verwendet.
4. Setzen Sie die "Netzwerkverschlüsselung" auf WEP, wenn die Sicherheitseinstellung des Root-AP WEP ist. Geben Sie anschliessend die gültigen Werte für Schlüssel, Schlüssellänge, Schlüsselformat und Standardschlüssel ein.
5. Klicken Sie auf Speichern.

Der Repeater-AP muss in der Reichweite des Root-AP sein damit eine Verbindung aufgebaut werden kann und die Abdeckung des Netzwerkes erweitert wird. Der Repeater-AP darf nicht direkt an das Netzwerk angeschlossen werden.

Hinweis: Stellen Sie sicher, dass alle Dell Wireless 2350 Broadband Routers die gleichen Einstellungen für die drahtlose Verbindung haben.

Ihr Access-Point wieder als Root-AP verwenden:

1. Klicken Sie auf Diesen AP als Root-AP verwenden
2. Klicken Sie auf Speichern.

Voreinstellungen wiederherstellen

Wenn Sie Anpassungen an den Einstellungen für die drahtlose Verbindung vorgenommen haben, können Sie die Standardwerte wieder herstellen indem Sie auf Voreinstellungen wiederherstellen klicken.

Zurück zum Anfang

Kindersicherung

Kindersicherung

Zustimmung der Eltern

HINWEIS: Bitte 'einfugen' klickenum die Einstellungen zu speichern.

Copyright © 2004

IP-Filtern ist eine Einrichtung, die den Dell Wireless 2350 Broadband Router befähigt, gewisse, auf der IP-Adresse, Port-Nummer, Protokollart oder anderen Kriterien beruhende IP-Datagramme anzunehmen oder zurückzuweisen. Dieser Router unterstützt zwei Arten von IP-Filtern, die Ihnen eine bessere Kontrolle über den Internet-Zugang erlauben.

1. Klicken Sie die Schaltfläche Zufügen. Ein Kontext-Fenster Regeln für die elterliche Kontrolle erscheint.
2. Wählen Sie in der Internet-Zugangs-Liste Genehmigen oder Verweigern aus.
3. Geben Sie im Feld Web-Site-Begrenzungen die URL ein, deren Zugang Sie genehmigen oder verweigern wollen.
4. Wählen Sie Genehmigen oder Verweigern des Zugangs zu diesen Web-Sites aus.
5. Geben Sie die Schlüsselwörter ein.

6. Klicken Sie auf Speichern.

7. Wählen Sie in der IP- Adressen-Liste die IP-Adresse des besonderen Computers aus (zum Beispiel des Computers Ihrer Kinder), den Sie kontrollieren wollen.

8. Um den Internet-Zugang während einer Zeitspanne zu sperren / genehmigen, geben Sie in der Zeitbegrenzungs-Liste die Anfangs- und Endzeit an.

Zurück zum Anfang

Erweiterte Filterung

Erweiterte Filterung

Fortgeschrittene Filterung

HINWEIS: Bitte 'einfugen' klickenum die Einstellungen zu speichern.

Copyright © 2004

Mit Erweiterte Filterung können kompliziertere Filter aufgebaut werden. Klicken Sie auf Hinzufügen um Quell IP, Ziel IP, IP Protokoll, TCP Port und UDP Port anzugeben. Wenn eine Regel eingerichtet ist, wird der Dell Wireless 2350 Broadband Router die Pakete je nach dem durchlassen oder verwerfen..

Zurück zum Anfang

DNS-Server Status

DNS-Server Status

DNS Server Status

DNS Server Status
Host Name	IP Adresse	Quelle
localhost	127.0.0.1	Benutzerdefiniert
DYQ7JHNR	192.168.2.2	Automatisch
emf1nbmheelan1	192.168.2.3	Automatisch
MLR-20063	192.168.2.4	Automatisch

Copyright © 2004

DNS-Server Status zeigt alle DNS-Einträge die dem Dell Wireless 2350 Broadband Router bekannt sind. Der Hostname ist auf die IP-Adresse gemappt.

Zurück zum Anfang

Dynamisches DNS

Dynamisches DNS

Dynamische DNS

HINWEIS: Bitte 'einfugen' klickenum die Einstellungen zu speichern.

Copyright © 2004

Der Benutzer kann einen Domainnamen bei dyndns.org registrieren. Damit kann der Benutzer den Domainnamen anstelle der IP-Adresse verwenden. DDNS wird die IP-Adresse auf dem Domainnamen mappen.

Zurück zum Anfang

Zugangskontroll-Einstellungen

Mit den Zugangskontroll-Einstellungen haben Sie die Möglichkeit festzulegen, welche lokalen Client-Computer über den Dell Wireless 2350 Broadband Router auf das Netzwerk zugreifen dürfen. Die Standardeinstellungen ermöglichen es allen Client-Computern durch den Access-Point auf das Netzwerk zuzugreifen. Es gibt zwei Tabellen für die Zugriffssteuerung, eine mit den erlaubten Zugriffen und eine mit den nicht erlaubten Zugriffen. Jede dieser Tabellen kann bis zu 32 Einträge aufnehmen. Es kann jeweils nur eine Tabelle aktiviert werden. Die Zugangskontroll-Einstellungen beziehen sich nur auf drahtlose Clients.

Zugangskontroll-Einstellungen

Zugangskontrolleinstellungen

MAC Zugangskontrolle aktivieren

○Ja ◎Nein

Zugangsliste gewahren

Ja Nein

Zugangsliste ablehnen

Ja Nein

Zugangsliste ablehnen

Hinzufugen

Mac Adresse

EDITIEREN

zustimmen

Hilfe

HINWEIS: Bitte 'einfugen' klickenum die Einstellungen zu speichern.

Copyright © 2004

Führen Sie die folgenden Schritte zum Einschalten der Zugriffssteuerung des Access-Points aus:

1. Klicken Sie auf Ja um die MAC Zugriffssteuerung einzuschalten.
2. Klicken Sie auf Hinzufügen, ein Pop-Up-Fenster wird sich öffnen. Geben Sie dort die MAC-Adresse der Netzwerkkarte des Computers ein, den Sie zur Tabelle hinzufügen möchten.
3. Klicken Sie auf Speichern um die MAC-Adresse zur Tabelle hinzuzufügen.
4. Um eine bestehende Regel zu entfernen, klicken Sie auf Bearbeiten neben einer MAC-Adresse.
5. Ein Pop-Up-Fenster wird geöffnet. Klicken Sie jetzt auf Entfernen um den Eintrag zu entfernen.

Hinweis: Die Zugriffssteuerung wird bei drahtlos verbundenen Client-Computern angewendet.

Zurück zum Anfang

Port Weiterleitungs-Einstellungen

Port Weiterleitungs-Einstellungen

Anschlussubermittlungs-Einstellungen

DMZ Host aktivieren

HINWEIS: Bitte 'einfugen' klickenum die Einstellungen zu speichern.

Copyright © 2004

DMZ

Die Eigenschaft DMZ (Entmilitarisierte Zone) erlaubt Zugang zu allen Ports. (Falls Sie, zum Beispiel, Probleme bei dem Hosting eines Spiele- Servers haben, können Sie diese Option wählen; dadurch werden alle Ports zu Ihrem Spiele- Server geöffnet.)

1. Haken Sie das Kästchen DMZ- Host freigeben ab.
2. Tippen Sie die IP-Adresse des Computers, der die Spiel-Anwendung ausführen soll, in das Feld DMZ IP Adresse.
3. Klicken Sie auf die Schaltfläche Speichern, um die Einstellung zu aktivieren.

Hinweis: Die Konfiguration des Funk-Breitband-Routers im DMZ- Modus ist nützlich, wenn Sie gewisse Spiele über den Funk-Breitband-Router spielen möchten; aber die Ports können mit allen anderen bestehenden Konfigurationswerkzeugen nicht geöffnet werden.

Hinweis: Wenn ein Internet-Dienst geöffnet wird, entstehen Sicherheitsbedenken. Beachten Sie sorgfältig Sicherheitswarnungen und überzeugen Sie sich, dass strenge Zugangskontrollen und Genehmigung stattfindet, bevor Sie den Zugang zu irgendwelchen Diensten erlauben.

Kunden- Port Vorwärtseinstellungen

Port-Weiterleitung kann schwieriger als DMZ zu konfigurieren sein. Sie verschafft jedoch einen relativ sicheren Weg, um hinter einer Brandmauer eine Internet-Anwendung auszuführen oder einen Internet-Dienst bereitzustellen, da nur ein einziger Port (oder Port-Bereich) dem Internet ausgesetzt ist. Diese Einstellung für Port-Weiterleitung können Sie konfigurieren, um eine Kundenregel zu erstellen, die einen spezifischen Port und ein spezifisches Protokoll für Datenverkehr festlegt, das zu dem spezifischen Computer an Ihrem LAN passiert.

Ein Beispiel ist ein auf Ihrem LAN arbeitender HTTP- Server, den Sie im Internet verfügbar haben möchten. Ihre öffentliche IP -Adresse (die Ihr ISP Ihnen gibt), sei X.X.X.X (wobei X eine Zahl ist) und Sie haben einen Computer, der den HTTP Server unter der LAN -Adresse 192.168.2.2 auf Ihrem durch den Dell Wireless 2350 Broadband Router (192.168.2.1) kontrollierten LAN bereitstellt. Sie können 192.168.2.2 konfigurieren, um Port-Weiterleitung für den Port 80 (HTTP) zu erhalten; Anwender auf dem Internet können dann zu http://X.X.X.X gehen und den http- Server (192.168.2.2) bekommen. Der im Service-Port 80 eingehende Datenverkehr wird zum Computer (192.168.2.2) geleitet, während andere Computer an Ihrem LAN diesen Datenverkehr nicht wahrnehmen..

Bei einigen Internet-Anwendungen (wie Internet-Nachrichten und Spiel-Anwendungen) können Sie diese Einstellung für Port-Weiterleitung so konfigurieren, dass diese Anwendungen hinter der Brandmauer richtig arbeiten können. Diese Anwendungen erfordern spezifische TCP/UDP-Ports. Die Ports für diese Anwendungen und die Protokollart hängen davon ab, welche Internet-Dienste Sie benutzen. Bitte prüfen Sie bei Ihrem Dienstbereitsteller oder in Ihrem Anwenderhandbuch, damit Sie vorher über die Information verfügen.

Überzeugen Sie sich, dass die folgenden Ports installiert sind, wie unten beschrieben.

1. Haken Sie das Kästchen Freigeben ab.
2. Geben Sie in das Feld Service Name den gewünschten Namen oder die Beschreibung ein.
3. Geben Sie in das Eingangs-Ports einen Port-Bereich ein. Falls Sie nur eine einzige Port-Nummer bestimmen wollen, geben Sie die gleiche Nummer in beide Felder ein.
4. In das Feld Ziel-IP-Adresse geben Sie die IP -Adresse des Computers ein, der die Verbindungsaufforderung erhalten soll.
5. In das Feld Ziel-MAC-Adresse geben Sie die MAC-Adresse des Computers ein, der die Verbindungsaufforderung erhalten soll.
6. In das Feld Port Typ wählen Sie TCP, UDP oder beide Protokolle. Das Protokoll könnte in Ihren Anwendungsunterlagen bestimmt sein.
7. Klicken Sie auf die Schaltfläche Speichern, um die Einstellung zu aktivieren.

Wenn Sie, zum Beispiel, das Spiel „Fighter Ace II“ auf einem Computer mit der IP -Adresse 192.168.2.3 spielen wollen, geben Sie 3 als Ziel-IP-Adresse ein. Wählen Sie TCP als Port Typ. Geben Sie „50000“ und „51000“ in zwei Feldern von Eingangs-Ports ein und auch im Destination Port (Ziel-Port). Klicken Sie auf die Schaltfläche Speichern, um die Einstellung zu aktivieren. Bei anderen Spielen oder Diensten ziehen Sie bitte das Anwenderhandbuch zu Rate.

Oft verwendete Ports

Service Protocol Typ	Ports
HTTP (WEB Server) TCP 80
FTP TCP 20, 21
TELNET TCP 23
SMTP (Mail Server) TCP 25
POP3 (Mail Server) TCP 110
IRC TCP 6667
NNTP (News Server) TCP 119

Port-Triggern

Port-Triggern erlaubt dem Router, ausgehende Daten auf eine bestimmte Port-Nummer zu beobachten. Die IP -Adresse des die Daten versendenden Computers wird von dem Router festgehalten; wenn dann die erwünschten Daten durch den Router zurückkommen, werden sie mit Hilfe der IP- Adresse und den Regeln für die Port-Aufgliederung dem bestimmten Computer zugestellt. Der Router öffnet den Port, wenn das Port-Triggern geschieht. Wenn der die Anwendung ausführende Computer die Sendung beendet, schliesst der Router den Port.

1. Haken Sie das Kästchen Freigeben ab.
2. Geben Sie in dem Feld Anwendungsname den gewünschten Namen oder die Beschreibung ein.
3. In dem Feld Trigger Port geben Sie eine Port-Nummer ein. Prüfen Sie bei dem Bereitsteller Ihrer Internet-Anwendungen nach, welcher Trigger -Port benutzt wird.
4. Wählen Sie das TCP (Transmission Control Protocol, Übertragungskontrolle-Protokoll) oder UDP (User Datagram Protocol, Anwender-Datagramm-Protokoll) oder beide Protokolle als Trigger Port Typ.
5. Bestimmen Sie den Bereich der Öffentliche Ports durch Eingabe der Anfangs- und End- Port-Nummern in den geforderten Feldern.
6. Wählen Sie das TCP (Transmission Control Protocol, Übertragungskontrolle-Protokoll) oder UDP (User Datagram Protocol, Anwender-Datagramm-Protokoll) oder beide (TCP und UDP) als Öffentlicher Port Typ.
7. Klicken Sie auf die Schaltfläche Speichern, um die Einstellung zu aktivieren.

Klicken Sie auf die Schaltfläche Speichern, um die Einstellung zu speichern.

Zurück zum Anfang

Statisches Routing

STATISCHE ROUTERLISTE

Bestimmungs IP Adresse

Netzwerkmaske

Gateway IP Adresse

Hinzufugen

de

Bestimmungs IP Adresse

Notes to

Gateway IP Address

zustimmen

Hilfe

HINWEIS: Bitte 'einfugen' klickenum die Einstellungen zu speichern.

Copyright © 2004

Statische Leitwege sind von Hand konfigurierte Leitwege zu entfernten Netzwerken. Das heisst, der Leitweg ist vorbestimmt und wird nicht von dem Routing Information Protocol (RIP) entdeckt wie bei dem Dynamischen Weiterleiten. Durch Statisches Weiterleiten können Sie ein Gateway einer IP -Adresse oder einem Netzwerk zuweisen. Falls es auf Ihrem internen Netzwerk Router gibt, die nicht mit RIP 1 oder 2 funktionieren, können Sie einen statischen Leitweg zu diesen Routern aufbauen.

Der Vorteil der Verwendung von statischem Weiterleiten ist die Verkehrsreduzierung; deshalb ist statisches Weiterleiten bei langsamen Internet-Verbindungen nützlich. Weiterleiten über statische Leitwege ist bei kleinen Netzwerken praktisch. Bei grösseren Netzwerken muss der Router Änderungen in der physischen Verdrahtung des Netzwerkes dynamisch aufspüren und der Einsatz von dynamischem Weiterleiten (RIP) wird empfohlen.

Hinweis: Die Einstellungen für statisches Weiterleiten sind nur für fortgeschrittene Netzwerkverwalter gedacht. Ändern Sie diese Einstellungen nicht, wenn Sie nicht von den richtigen Werten überzeugt sind. Falls ungültige Information eingegeben wird, finden Sie keinen Zugang zu dem Konfigurationswerkzeug.

Um statisches Weiterleiten zu benutzen, fügen Sie von Hand die Ziel- IP- Adresse, Netzadresse-Maskierung und Gateway- IP- Adresse für jeden Leitweg zu, den Sie der Tabelle für statisches Weiterleiten zufügen, und klicken Sie auf Zufügen. Wenn Sie zu einem ganzen Netzwerk weiterleiten, soll die letzte Zahl der Ziel- IP - Adresse null (0) sein, zum Beispiel 192.168.0.0.

Hinweis: Bei statischem Weiterleiten entdeckt der Dell Wireless 2350 Broadband Router dynamisch NICHT die Leitweg-Information und benutzt NICHT RIP. Der Dell Wireless 2350 Broadband Router unterstützt gegenwärtig NICHT RIP.

Benutzen Sie die Kästchen zum Abhaken neben jedem Leitweg und die Schaltfläche Löschen, um statische Leitwege von der Tabelle für statisches Weiterleiten zu entfernen.

Zurück zum Anfang

Aministrations-Einstellungen

Passwort Einstellungen

Der Dell Wireless 2350 Broadband Router verwendet ein Passwort mit dem Benutzer vor dem Zugriff auf die Konfiguration oder die Überwachungswerkzeuge authentifiziert werden. Falls Sie das aktuelle Passwort ändern möchten, klicken Sie die Auswahl Passwort ändern an und geben Sie das neue Passwort in die beiden Felder Neues Passwort und Wiederholung des Passwortes ein. Schreiben Sie sich das neue Passwort auf und bewahren Sie es am einem sicheren Ort auf.

Systemverwaltung

- HTTP- Port-No

Ändern Sie den Wert für den HTTP- Port nicht ohne Grund. Web-Server hören typisch den Port 80 auf eingehende Web-Anforderungen ab.

• Entferntem Anwender die Konfiguration des Gerätes erlauben

Falls Sie einem entfernten Anwender erlauben wollen, Ihren Dell Wireless 2350 Broadband Routerüber Internet zu verwalten, haken Sie das Kästchen mit

folgendem Namen ab Entferntem Anwender die Konfiguration des Gerätes erlauben. Geben Sie die IP -Adresse des entfernten Verwaltungs-Host-Computers ein.

• Entferntem Anwender erlauben, das Gerät zu ertasten

Haken Sie das Kästchen ab Entferntem Anwender erlauben, das Gerät zu ertasten, um Ihren Funk-Breitband-Router freizugeben, von irgendeinem Anwender im Internet „ertastet“ werden zu können. Diese Eigenschaft ist hilfreich, wenn Sie anderen Internet-Anwendern erlauben möchten, dass sie den Status des Dell Wireless 2350 Broadband Router überprüfen können.

• UpnP-Funktion freigeben

UPnP bedeutet Universal Plug and Play (universell selbstkonfigurierend), ein Protokoll, das UPnP- fähigen Kundencomputern, wie Windows XP, erlaubt, den Funk-Breitband-Router festzustellen und zu konfigurieren. Eine der gebräuchlichsten Anwendungen von UPnP bei dem Router ist das öffnen von Ports, damit anwendungsspezifische Daten für verschiedene Internet-Dienste oder Spiel-Anwendungen durch den Router weiter geleitet werden können. Das Verfahren zur Feststellung und Konfiguration des Routers kann automatisch von UPnP- fähigen Kundenanwendungen wie MSN Messenger ausgeführt werden, sodass Sie es nicht von Hand tun müssen. Um diesen Dienst zu befähigen, haken Sie das Kästchen UPnP- Funktion freigeben ab oder lassen Sie es frei, um ihn zu sperren.

Falls Sie ein Windows XP- System haben, können Sie es für den Zugang und die Überwachung des Routers benutzen, wenn dessen UPnP- Funktion freigegeben ist. Hier sind einige Beispiele, was Sie von Ihrem XP- System aus mit UPnP tun können.

Beispiel 1) Ohne Kenntnis seiner IP- Adresse Zugang zu dem Netz-Konfigurationswerkzeug des Routers finden

1. Doppelklicken Sie auf das Symbol Meine Netzwerkumgebung am Desktop.
2. Doppelklicken Sie auf das für Ihren Router geschaffene Symbol Breitband-Router. Dadurch erscheint der Beglaubigungs-Bildschirm des Konfigurationswerkzeuges Ihres Routers.
3. Geben Sie das richtige Kennwort ein und klicken Sie OK zum Zugang zu dem Netz-Konfigurationswerkzeug.

Beglaubigungs-Bildschirm

Beispiel 2) Port-Vorwärtsregeln des Routers von der XP- Schnittstelle aus verwalten.

Hinweis: Falls Sie schon eine Port-Vorwärtsregel für einen Dienst über das Netz-Konfigurationswerkzeug konfiguriert haben, brauchen Sie die folgenden Schritte für denselben Dienst nicht erneut auszuführen

1. Rechter Mausklick auf das Symbol Meine Netzwerkumgebung am Desktop.
2. Rechter Mausklick auf das für den Router geschaffene Symbol Internet-Verbindung.

Netzwerkumgebung

1. Rechter Mausklick auf das Symbol und Eigenschaft auswählen.
2. Klicken Sie auf Einstellungen.
3. Klicken Sie auf Zufügen.
4. Geben Sie die Service-Beschreibung, IP -Adresse des Service-Host-Computers, externe und interne Port-Nummer für diesen Service ein und wählen Sie entweder TCP oder UDP aus. Die unten stehende Graphik zeigt ein Beispiel, wie ein Computer mit einer IP -Adresse 192.168.2.101 befähigt wird, einen öffentlichen http- Server aufzunehmen.

Service Einstellungen

1. Klicken Sie zum Speichern der Änderungen auf die Schaltfläche OK.

Zurück zum Anfang

Zurück zum Inhaltsverzeichnis

Zurück zum Inhaltsverzeichnis

Gerätestatus: Dell™ Wireless 2350 Broadband Router Benutzerhandbuch

Der Gerätestatus-Bildschirm zeigt die Grundeinstellungen Ihres Dell Wireless 2350 Broadband Routers an. Wenn Änderungen an den Netzwerkeinstellungen vorgenommen werden, dann werden diese auf dieser Seite wiedergegeben. Zusätzlich wird der aktuelle Verbindungsstatus des Access-Points mit anderen Geräten grafisch dargestellt. Verbindungen mit Netzwerkgeräten werden mit einem gelben Pfeil dargestellt. Nicht aktive Verbindungen werden mit einem roten Kreuz durch den Pfeil dargestellt.

Hinweis: Der Dell Wireless 2350 Broadband Router bietet zwei Möglichkeiten den Status zu prüfen. Eine Möglichkeit ist die Gerätestatus Funktion des webbasierten Konfigurationstools wie hier beschrieben. Die andere ist durch das Windowsbasierte Kontroll-Hilfsprogramm.

Gerätestatus

Gerätestatus

Die folgenden Einstellungen werden auf der Gerätestatus-Seite angezeigt:

Gerät Anzeige
Internet	Eine inaktive Kabel-/DSL-Verbindung zeigt an, dass entweder das Kabel ausgesteckt ist oder der Dell Wireless 2350 Broadband Router keine IP- Adresse empfangen hat.Eine aktive Verbindung zeigt an, dass die WAN- Schnittstelle des Routers eine gültige IP- Adresse besitzt und Ihre Computer sich über den Router mit dem Internet verbinden können.
Drahtgebundener Client (LAN)	Erscheint als aktive Verbindung, wenn ein drahtgebundener Client konfiguriert und physisch an Ihr Netzwerk angeschlossen ist; erscheint inaktiv, wenn das Ethernet-Kabel vom Computer abgeklemmt ist.
Drahtloser Client	Als aktive Verbindung gezeigt, wenn ein drahtloser Client für Ihr Netzwerk konfiguriert ist, als inaktive, falls kein drahtloser Client an Ihren Router angeschlossen ist.

Wenn der Funk-Breitband-Router als DHCP- Server tätig ist, weist er den Clients im Netzwerk IP- Adressen zu. Diese IP-Adressen werden im DHCP Log unterhalb der Abbildung Gerätestatus angezeigt.

WAN Ethernet Einstellungen

Beziehen Sie sich bezüglich der folgenden WAN- Ethernet-Einstellungen auf die linke Seite des Bildschirms und die Internet- Protokoll- (IP) Einstellungen für den Wireless 2350:

Einstellung/Gerät Angezeigte Information
Internet Die Verbindung zum Internet	ist Aktiv/Nicht Aktiv
Router-IP IP- Adresse dem Funk-Breitband-Router zugewiesen
LAN MAC MAC- Adresse für LAN- und Funk- Schnittstellen
WAN MAC MAC- Adresse für die WAN- Schnittstelle
Router-Name	Name für Dell Wireless 2350 Broadband Router (Vorgabe ist Wireless 2350 Broadband Router)
Firmware Version	Version-No und Ausgabedatum der gegenwärtig im Dell Wireless 2350 Broadband Router installierten Firmware.
GUI Version	Version-No des der gegenwärtig im Dell Wireless 2350 Broadband Router installierten webbasierten Konfigurationstools.
Funk-Kanal Der Funkkanal auf dem der Dell Wireless 2350 Broadband Router kommuniziert
Netzwerkname	Ein eindeutiger Name der das drahtlose Netzwerk identifiziert. Auch bekannt als SSID (Service Set Identifier). Wenn ein Client eine Verbindung mit dem Access-Point herstellen will, muss der Benutzer zuerst die SSID des Access-Points wissen.

Die folgenden Knöpfe sind links in der Navigationsleiste:

Knopf Aktion
Freigeben	Gibt die IP-Adresse die dem Dell Wireless 2350 Broadband Router vom ISP zugewiesen wurde wieder frei. Wenn der Access-Point für eine statische IP-Adresse konfiguriert wurde, dann wird diese durch einen Klick auf Freigeben nicht freigegeben.
Erneuern	Bezieht eine neue IP-Adresse vom DHCP-Server Ihres ISP. Wenn der Access-Point für eine statische IP-Adresse konfiguriert wurde, dann wird diese durch einen Klick auf Erneuern nicht erneuert.

Zurück zum Anfang

Zurück zum Inhaltsverzeichnis

Zurück zum Inhaltsverzeichnis

Systemtools: Dell™ Wireless 2350 Broadband Router Benutzerhandbuch

Verwenden Sie die Systemtools um das Eindringlings Erkennungs-Log, das Netzwerk Aktivitäts-Log, die Systemstatistik und die Systemdiagnose anzusehen. Die Systemtools bieten ebenfalls die Möglichkeit die Konfiguration zu importieren/exportieren, die Voreinstellungen wiederherzustellen, die Firmware des Dell Wireless 2350 Broadband Routers zu aktualisieren und das Gerät zurückzusetzen.

Verwenden Sie die folgenden Seiten des webbasierten Konfigurationstools um die entsprechenden Funktionen auszuführen:

Eindringlings Erkennungs-Log
Internet Aktivitäts-Log
Einstellungen Importieren und Exportieren
Systemstatistik
Routing-Tabelle anzeigen
Systemdiagnose
Voreinstellungen laden
Firmware aktualisieren
Gerät zurücksetzen

Eindringlings Erkennungs-Log

Eindringlings Erkennungs-Log

Unbefugte Überprüfung

Email Signalton aktivieren

zustimmen

Hilfe

Unbefugten Sperre

Zeit

Event

Event-Typ

Details

Klicken Sie den Button erneuern um den unbefugten Buffer zu entfernen

erneuern

Copyright © 2004

Spalte Beschreibung
Zeit Basierend auf dem Zeitstempel des IP Paketes, mit der Zeitverschiebung korrigiert
Ereignis Art des vom Router erkannten Angriffes
Ereignis-Typ Art des vom Router erkannten Angriffes
Details Detailinformationen zum Ereignis

Das System kann Sie per E-Mail über die Angriffsversuche benachrichtigen.

1. Klicken Sie auf E-Mail Benachrichtigung einschalten.
2. Gehen Sie die E-Mail Adresse, an die Sie die Benachrichtigungen senden wollen, ins Feld E-Mail Adresse ein.
3. Klicken Sie auf Speichern.

Zurück zum Anfang

Internet Aktivitäts-Log

Internet Active Log

Internet Active Log aktivieren

Ja Nein

Internet Eingangsbestatigung

Verbindungstyp	Status	Pakete	Bytes	Fehler	Verlorene Pakete	Zeitspanne
DHCP	Connected	4	253	1	0	300

Internet Übermittlungsbestatigung

Verbindungstyp	Status	Pakete	Bytes	Zeitspanne
DHCP	Connected	7	925	300

zurucksetzen

Copyright © 2004

Klicken Sie auf Ja um das Log zu aktivieren. Dies ermöglicht dem Benutzer Informationen über den Internetverkehr aufzuzeichnen, welche auf dieser Seite angezeigt werden.

Zurück zum Anfang

Einstellungen Importieren und Exportieren

Einstellungen Importieren und Exportieren

Import & Export Einstellungen

Import & Export Einstellungen

Export Aktuelle Einstellungsordner

Export

Import Neu-Einstellungsordner

Import

瀏覽...

Sofortiger Neustart

Neustart

Copyright © 2004

Der Dell Wireless 2350 Broadband Router ermöglicht es dem Benutzer die aktuelle Konfiguration in eine Datei auf dem Computer zu speichern und früher gespeicherte Konfigurationen wieder in den Access-Point zu laden. Klicken Sie auf Exportieren um die aktuelle Konfiguration in eine .pro Datei auf dem Computer zu speichern. Klicken Sie auf Importieren um zuvor gespeicherte Einstellungen zu laden. Klicken Sie auf Neustart um diese neuen Einstellungen anzuwerden.

Zurück zum Anfang

Systemstatistik

Systemstatistik

System Statistiken

Drahtlose Netzwerkstationen

MAC Adresse	Authentifizierungstyp	Verschlusselung	Kundenstatus	Übermitteln			Erhalten
				Pakete	Bytes	Fehler	Pakete	Bytes	Fehler

Kabelstationen

Ubermitteln		Erhalten
Pakete	Bytes	Pakete	Bytes	Fehler	Veriorene Pakete
2639	1469286	1942	482941	0	0

Copyright © 2004

Die Systemstatistik Tabelle enthält statistische Informationen über alle drahtgebundenen und drahtlosen Clients.

Zurück zum Anfang

Routing-Tabelle anzeigen

Routing-Tabelle

Routertabelle anzeigen

Typ	Bestimmungs IP Adresse	Netzwerkmaske	Gateway IP Adresse	Hop Zahlung
INF	192.168.100.0	255.255.255.0	0.0.0.0	3
INF	192.168.2.0	255.255.255.0	0.0.0.0	4
INF	0.0.0.0	0.0.0.0	192.168.100.1	3

Copyright © 2004

Anzeiger Beschreibung
Art Art der Weiterleitung, die sein kann:Entweder LAN- oder WAN- Schnittstelle (INTF)Statisches Weiterleiten
Ziel- IP- Adresse am LAN Entweder ein ganzes Netzwerk oder eine spezifische IP- Adresse. Eine auf .0 endende IP-Adresse bezieht sich auf ein Netzwerk.
Subnetzmask Muss den Regeln für Netzadresse-Maskierung folgen.
Gateway-IP-Adresse	Zur Verbindung mit einer IP- Adresse, die mit der Ziel- IP- Adresse übereinstimmt, sendet der Dell Wireless 2350 Broadband Router den gesamten Verkehr durch die hier verzeichnete Gateway- IP- Adresse.
Hop-Zählung	Die Anzahl an Routern, durch die das Paket bis zu seinem Ziel passierte. Hop-Zählung wird zur Entfernungsmessung zwischen einer Quelle und dem Ziel benutzt. Falls zwischen Quell-und Zielknoten 3 Router liegen, ergibt die Hop-Zählung 3, wenn das Paket an seinem Zielknoten ankommt.

Zurück zum Anfang

Systemdiagnose

Systemdiagnose

Dell ^TM Dell Wireless 2350 Broadband Router
Standardeinstellungen	Fortgeschrittene Einstellungen	Geratestatus	Systemwerkzeuge	Hilfe	Ausloggen

SYSTEM DIAGNOSTIK

Konfiguration
Firmenversion	3.14.14.1.23
ISP Einstellungen	dhcp
IP Adresse	192.168.100.21
Gateway IP Adresse	192.168.100.1
Domain Name Server(DNS) IP Adresse	192.168.100.1 159.134.248.17
Host Name	my.router
PPPoE aktivieren	No
PPPoE Benutzername
Gerateeinstellungen
Gerate IP Adresse als	192.168.2.1
Gerate Netzwerkmaske	255.255.255.0
DHCP Server	Aktivieren
Pool von	192.168.2.1
Pool nach	192.168.2.254
Diagnose
Link Status
Kabel/xDSL	verbunden
LAN	verbunden
Aktuelle WAN Verbindung
Cable/xDSL	verbunden
LAN MAC Tabelle
IP : 192.168.2.3	MAC : 00:06:1b:da:2e:21

Copyright © 2004

Die Seite System-Diagnose dient nur zu Ihrer Information. Diese Seite zeigt sowohl die Konfigurationseinstellungen als auch die Diagnose für Ihren Dell Wireless 2350 Broadband Router. Die Konfigurationseinstellungen beinhalten die Firmware-Version und die ISP- und Geräteeinstellungen, die für Ihr Netzwerk konfiguriert wurden.

Der Diagnose-Abschnitt zeigt die gegenwärtigen Verbindungen für Ihr Netzwerk. Diagnose-Einstellungen beinhalten den ISP- Status, Verbindungsstatus, die aktuelle WAN- Verbindung, LAN- MAC- Tabelle und WAN- MAC- Tabelle.

Zurück zum Anfang

Voreinstellungen laden

DELLTM
Dell Wireless 2350 Broadband Router
Standardeinstellungen	Fortgeschrittene Einstellungen	Geratestatus	Systemwerkzeuge	Hilfe	Ausloggen

Voreinstellungen laden

Voreinstellungen laden, ladt die Fabrik-Voreinstellungen für Ihr Gerät. Bitte klicken Sie den START Knopf um.

Hinweis. Die Gerate IP Adresse wird auf 192.168.2.1 zurückgesetzt nach dem laden der Voreinstellungen.

Starten

Copyright © 2004

Auf der Seite Voreinstellungen laden können Sie die Fabrik-Voreinstellungen wiederherstellen mit denen das Gerät ausgeliefert wurde. Wenn Sie diese Funktion verwenden, werden alle Einstellungen auf die Fabrik-Voreinstellungen zurückgesetzt. Dies hat die gleiche Wirkung wie wenn der Reset Knopf auf der Rückseite des Gerätes für mehr als 5 Sekunden gedrückt wird (mehr Informationen finden Sie im Kapitel Ein Blick auf das Gerät).

Hinweis: Das laden der Voreinstellungen bewirkt, dass die aktuellen Einstellungen des Dell Wireless 2350 Broadband Routers verloren gehen. Darin inbegriffen sind auch die Sicherheitseinstellungen die Sie eventuell eingerichtet haben.

Klicken Sie aus den Start Knopf um die Fabrik-Voreinstellungen zu laden.

Zurück zum Anfang

Firmware aktualisieren

Upgrade der Firmenversion

Geben Sie den Ordnerpfad der Firmenversion in die Box ein und klicken Sie START um mit der neuen Firmenversion fortzufahren.

WARNUNG: Dell empfiehlt Ihnen nicht, den Dell Wireless 2350 Broadband Router von einem drahtlosen Netzwerkkunden upzugraden. Dell empfiehlt Ihnen Ihren Dell 2350 Router mit einem LAN Kabel zu verbinden um die Firmenversion upzugraden.

Internetupgrade

Automatisch nach neuen Versionen überprufen

Jedes überprufen

Stunden

Internet sofort überprufen

Keine neue Version verfügbar

Starten

Copyright © 2004

Dell veröffentlicht regelmässig Firmware Aktualisierungen die verbesserte Leistung oder Funktionen bietet. Verwenden Sie die Firmware aktualisieren Funktion um die Firmware des Dell Wireless 2350 Broadband Routers auf einfache Weise zu aktualisieren. Die Firmware aktualisieren Seite bietet zwei Methoden um die Firmware zu aktualisieren (a) Aktualisierung mit lokaler Datei (b) Aktualisierung ab Internet.

Sie können auf der Dell Support-Website (support.dell.com) prüfen ob eine Aktualisierung vorhanden ist. Laden Sie die neue Firmware herunter und Speichern Sie diese auf einem Client Ihres Netzwerkes. Für die Aktualisierung gehen Sie folgendermassen vor. Geben Sie den Pfad der Firmware-Datei in das Feld Firmware Aktualisierungs-Datei: ein oder Klicken Sie auf Durchsuchen und wählen Sie die Firmware auf die Sie aktualisieren möchten. Klicken Sie den Start Knopf, nachdem Sie eine Datei ausgewählt haben. Nachdem die Firmware in den Dell Wireless 2350 Broadband Router geladen wurde, wird die Seite automatisch neu geladen. Während der AccessPoint zurückgesetzt wird, blinkt die Power Leuchte vorne am Gerät.

Hinweis: Stellen Sie sicher, dass Sie eine aktuelle Firmware-Version für den Dell Wireless 2350 Broadband Router gewählt haben.

Die andere Option ist die Aktualisierung der Firmware durch das Internet. Der Dell Wireless 2350 Broadband Router kann so konfiguriert werden, dass er automatisch nach Aktualisierungen der Firmware auf dem Dell FTP-Server sucht. Der Benutzer kann auch den Internet Jetzt prüfen Knopf drücken um zu sehen, ob Firmwareaktualisierungen vorhanden sind. Klicken Sie den Start Knopf wenn eine neue Version verfügbar ist. Nachdem die Firmware in den Dell Wireless 2350 Broadband Router geladen wurde, wird die Seite automatisch neu geladen. Während der Access-Point zurückgesetzt wird, blinkt die Power Leuchte vorne am Gerät.

Diese Prüfing kann automatisiert werden. Wählen Sie dazu Automatisch auf neue Versionen prüfen und geben Sie Anzahl Stunden ein nach denen automatisch nach Aktualisierungen gesucht werden soll. Der Status der letzten prüfung wird im Feld Firmware Upgrade Status angezeigt. Klicken Sie den Start Knopf wenn eine neue Version verfügbar ist. Nachdem die Firmware in den Dell Wireless 2350 Broadband Router geladen wurde, wird die Seite automatisch neu geladen. Während der Access-Point zurückgesetzt wird, blinkt die Power Leuchte vorne am Gerät.

Hinweis: Sie müssen mit dem Internet verbunden sein, um die Firmware zu aktualisieren.

Hinweis: Dell empfiehlt es nicht, den Dell Wireless 2350 Broadband Router über einen drahtlosen Client zu aktualisieren. Dell empfiehlt eine Verbindung über den Ethernet Anschluss mit dem Access-Point für Firmwareaktualisierungen.

Zurück zum Anfang

Gerät zurücksetzen

Gerät zurücksetzen

Dell ^TM Dell Wireless 2350 Broadband Router
Standardeinstellungen	Fortgeschrittene Einstellungen	Geratestatus	Systemwerkzeuge	Hilfe	Ausloggen

Zurucksetzen des Gerates

Das Zurucksetzen des Gerates startet Ihren Computer erneut. Bitte klicken Sie den START Knopf um fortzufahren.

Starten

Copyright © 2004

Verwenden Sie die Funktion Gerät zurücksetzen wenn ein Systemfehler auftritt. Diese Funktion wird die Fabrik-Voreinstellungen nicht wiederherstellen. Das Gerät wird lediglich auf die Einstellungen die vor dem Systemfehler aktiv waren zurückgesetzt. Dies hat die gleiche Funktion wie die Stromversorgung zu trennen und wiederherzustellen oder wie den Reset Knopf für weniger als drei Sekunden zu drücken (bis die Power Leuchte zu blinken beginnt). Es gehen keine Konfigurationseinstellungen verloren.

Hinweis: Wenn Sie gerade am aktualisieren von Konfigurationseinstellungen sind, werden diese Einstellungen beim zurücksetzen verloren gehen.

Klicken Sie den Start Knopf um den Dell Wireless 2350 Broadband Router auf die aktuellen Firmwareeinstellungen zurückzusetzen. Während sich der Dell Wireless 2350 Broadband Router zurücksetzt wird die Power Leuchte vorne am Gerät blinken.

Zurück zum Anfang

Zurück zum Inhaltsverzeichnis

Zurück zum Inhaltsverzeichnis

Drahtlose Vernetzung - Überblick: Dell™ Wireless 2350 Broadband Router Benutzerhandbuch

Drahtloses LAN (WLAN

Ein WLAN Identifizieren

Verschlüsselung

Automatische Auswahl der Übertragungsrate

Drahtloses LAN (WLAN)

Ein LAN (Local Area Network) ist ein Netzwerk an einem Standort. Benutzer an diesem Standort können Dateien, Drucker und andere Dienste gemeinsam verwenden. Ein Computer der Dienste aus dem LAN bezieht, wird als Client bezeichnet. Ein WLAN (Wireless Local Area Network) ist ein LAN, das hochfrequente Funkwellen anstelle von Kabeln zur Verbindung verwendet. Dies ist eine flexible Art der Datenübermittlung die als Erweiterung oder Alternative zu einem drahtgebundenen LAN verwendet werden kann.

In einen WLAN werden drahtlose Adapter in den Clients installiert (auch drahtlose Clients genannt). Diese Adapter ermöglichen die Kommunikation im WLAN ohne Kabel. Die drahtlosen Clients senden und empfangen Informationen durch einen Weg in der Luft der als Kanal bezeichnet wird.

Die Standards für ein WLAN basieren auf dem IEEE 802.11b und dem IEEE 802.11g Standard. Alle Dell 802.11b/g Geräte können mit drahtlosen 802.11b/g Geräten anderer Hersteller zusammenarbeiten. Das WiFi-Zertifizierungs-Logo kennzeichnet drahtlose Geräte die durch eine unabhängige Organisation getestet wurden.

Ein drahtloser Client arbeitet entweder den Infrastruktur-Modus oder den Peer-to-Peer-Modus.

Zurück zum Anfang

IdEin WLAN Identifizieren

Ein ESSID und BSSID sind beide Service Set Identifiers (SSID) die den Zugriff auf ein WLAN bieten. Die SSID wird manchmal auch als Netzwerkname bezeichnet. Die SSID bezeichnet auf welches WLAN Sie sich beziehen. Im den meisten Fällen wird auf der Bedienoberfläche die SSID angezeigt.

Wenn ein Access-Point oder ein drahtloser Client installiert wird, fragt das Installationsprogramm nach der SSID. Dell kann Ihnen diese Information nicht zur Verfügung stellen da dies je nach Netzwerk unterschiedlich ist. Aber Sie können die Standrad-SSID wireless für Ihren Dell Wireless 2350 Broadband Router verwenden. Alle drahtlosen Client und Access-Point in einem WLAN müssen den gleichen Netzwerknamen verwenden.

Zurück zum Anfang

Verschlüsselung

In einem WLAN senden und empfangen die drahtlosen Clients und Access-Points die Daten durch die Luft. Ohne entsprechende

Sicherheitsvorkehrungen ist es für nicht berechtigte Personen möglich diese Informationen abzufangen.

Ein verbreiteter Weg um Sicherheit und Schutz zu implementieren ist Verschlüsselung. Bei der Verschlüsselung wird ein Algorithmus auf die Informationen angewandt. Bei diesem Algorithmus werden die unverschlüsselten Informationen mit einer Reihe von Hexadezimalzahlen, dem Schlüssel, kombiniert.

Vor der Übermittlung wir der drahtlose Client oder Access-Point die Informationen Verschlüsseln oder Zerhacken. Der Access-Point oder der drahtlose Client der die Informationen empfängt, verwendet den selben Schlüssel um die Daten wiederherzustellen. Diese Informationen sind nur von WLAN Clients lesbar, die über den entsprechenden Schlüssel verfügen. Je länger der Schlüssel ist, desto stärker ist die Verschlüsselung.

Der Dell Wireless 2350 Broadband Router unterstützt Wired Equivalent Privacy (WEP) und Wi-Fi Protected Access (WPA).

WEP

WEP (Wired Equivalent Privacy) bietet die Möglichkeit einen Schlüssel zu erzeugen der von den drahtlosen Clients (z.B. Notebook mit drahtlosem Adapter) und dem Router gemeinsam verwendet wird. Für den Dell Wireless 2350 Broadband Router ist WEP eine optionale Funktion die ein- oder ausgeschaltet werden kann. Wenn die WEP-Verschlüsselung eingeschaltet ist, müssen die WEP-Schlüssel aller Clients mit dem WEP-Schlüssel des Access-Points übereinstimmen, da sonst keine Verbindung Möglich ist. Das Dell Wireless 2350 Broadband Router Schnellinstallationsprogramm bietet eine einfache Möglichkeit die WEP-Verschlüsselung für den Access-Point und die drahtlosen Clients einzurichten.

Hinweis: Es ist von Vorteil, die Schlüssel regelmässig zu ändern. Es wird für alle geschützten Kommunikationen der gleiche Algorithmus verwendet. Wenn der gleiche Schlüssel verwendet wird, werden die Daten immer gleich verschlüsselt. Somit hat jemand der die Daten abhört die Möglichkeit den Schlüssel zu knacken. Aus diesem Grund ist es dringendst empfohlen die Schlüssel regelmässig zu ändern.

Es gibt zwei WEP-Verschlüsselungsmethoden:

• 40(64)-Bit Verschlüsselung
• 104(128)-Bit Verschlüsselung

40-Bit und 64-Bit Verschlüsselung sind identisch. Einige Hersteller verwenden die Bezeichnung 40-Bit und andere 64-Bit. Ein Gerät das angibt 40-Bit Verschlüsselung zu unterstützen arbeitet mit einem Gerät das angibt 64-Bit Verschlüsselung zu unterstützen zusammen - und umgekehrt. Ein 40(64)-Bit Schlüssel besteht aus 10 Hexadezimalzahlen:

Ein 104(128)-Bit Schlüssel hat mehrere Trillionen-Mal so viele Schlüsselkombinationen wie ein 40(64)-Bit Schlüssel. Er besteht aus 26 Hexadezimalzahlen:

Schlüssel (1): 101112131415161718191A1B1C

Alle drahtlosen Clients und Access-Points in einem WLAN müssen die gleiche Verschlüsselungsmethode und den gleichen Schlüssel verwenden. Die folgenden zwei Beispiele zeigen wie wichtig dies ist.

Beispiel 1

Die Verschlüsselungsmethode eines Access-Points ist 40(64)-Bit. Die Verschlüsselungsmethode eines drahtlosen Clients ist 104(128)-Bit. Der Client kann nicht mit dem Access-Point kommunizieren, obwohl der gleiche Schlüssel ausgewählt ist. Um das Problem zu lösen, stellen Sie beim Access-Point die 104(128)-Bit Verschlüsselung ein.

Beispiel 2

Die Verschlüsselungsmethode des Access-Points und des drahtlosen Clients sind gleich. Sie wählen Schlüssel 1 für den Access-Point und Schlüssel 2 für den drahtlosen Client. Der Client kann nicht mit dem WLAN kommunizieren. Um das Problem zu lösen, wählen Sie Schlüssel 2 für den drahtlosen Client.

Hinweis: Verwenden die die gleiche Verschlüsselungsmethode und den gleichen Schlüssel für alle drahtlosen Gräte in einem WLAN. Sonst können die Geräte nicht zusammen kommunizieren.

Das Schlüsselformat des Dell Wireless 2350 Broadband Routers kann ASCII Zeichen oder hexadezimal Zahlen sein. Hexadezimal Zahlen bestehen aus den Zahlen 0 bis 9 und den Buchstaben A bis F. So wird zum Beispiel die dezimale Zahl 15 im hexadezimalen System als F wiedergegeben.

ASCII bedeutet American Standard Code for Information Interchange. ASCII ist ein Code mit dem Englische Zeichen als Zahlen wiedergegeben werden können. So wird zum Beispiel das grosse M als 77 wiedergegeben. Die meisten Computer verwenden ASCII-Codes um Text wiederzugeben. So wird es ermöglicht Daten von einem Computer zu einem anderen zu übertragen.

WPA

WPA (Wi-Fi Protected Access) ist eine Erweiterung des WEP Standards um Ihr drahtloses Netzwerk sicherer zu machen. WPA ist vom zukünftigen IEEE 802.11i Standard abgeleitet und wird auch damit aufwärtskompatibel sein. Es stellt eine verbesserte Datenverschlüsselung und Benutzerauthentifizierung zur Verfügung.

Um die Sicherheit zu erhöhen, verwendet WPA die Temporal Key Integrity Protocol (TKIP) Verschlüsselung um der Verwundbarkeit durch die statischen Schlüssel von WEP zu begegnen. TKIP beinhaltet vier Algorithmen: Message Integrity Check (MIC) um die Pakete zu schützen; Per-Packet Key Hashing (PPK) um unsichere Schlüsseln zu sichern; Extended Initialization Vector (IV) um zu verhindern, dass ein Hacker genügend Pakete sammeln kann um den Schlüssel zu knacken; und ein Schlüssel-Erneuerungs-Mechanismus um den Schlüssel regelmässig zu ändern. TKIP ist die am weitesten verbreitete Verschlüsselungsmethode. Der Wireless 2350 Broadband Router unterstützt auch Advanced Encryption Standard (AES), wenn Ihre drahtlosen Clients TKIP nicht unterstützen. AES wird die 802.11 RC4-Basierte Verschlüsselung in der 802.11i Spezifikation ersetzen. AES bietet maximale Sicherheit für drahtlose Netzwerke.

Für die Benutzerauthentifizierung adoptiert WPA eine Authentifizierung durch das 802.1x Schema. 802.1x bietet ein Framework für die Benutzerauthentifizierung und Schlüsselverteilung. 802.1x besteht aus drei Grundelementen: ein Authentifizierungsserver (typischerweise ein RADIUS Server), ein WPA fähiger Router oder AP und ein WPA fähiger Client. 802.1x stellt sicher, dass nur autorisierte Benutzer auf das Netzwerk zugreifen können. Die 802.1x Protokolle die vom Dell Wireless 2350 Broadband Router unterstützt werden, sind PEAP, TTLS & TLS.

In Firmennetzwerken wird WPA normalerweise zusammen mit einen drahtlosen Router und einem Authentifizierungsserver verwendet. In einem Kleinbüro oder einer Heimumgebung, wo es keinen Authentifizierungsserver gibt, kann man den vorinstallierten Schlüssel (PSK) anstelle des Authentifizierungsservers verwenden.

Der Dell Wireless 2350 Broadband Router unterstützt WPA im PSK Modus und WPA mit 802.1X Authentifizierung. Die gegenseitige Authentifizierung und die verbesserte Verschlüsselung von WPA ermöglicht verbesserte Sicherheit bei der drahtlosen Kommunikation.

Zurück zum Anfang

Automatische Auswahl der Übertragungsrate

Drahtlose Netzwerkadapter und Access-Points mit 802.11g unterstützen eine Übertragungsrate von bis zu 54 Mbps. Mit 802.11b können Daten bis zu einer Geschwindigkeit von 11 Mbps übertragen werden. Der aktuelle Durchsatz kann jedoch kleiner sein, wie auch ein 10 Mbps Ethernet nicht immer 10 Mbps Durchsatz bietet. Die Geschwindigkeit ist abhängig von Dateigrössen, Anzahl Benutzer und Entfernung zum Access-Point. Wenn die Signalstärke zurückgeht, wird die Datenrate des 802.11g automatisch von 54 Mbps auf 48, 36, 24, 18, 12, 9 oder 6Mbps verringert damit die Verbindung erhalten bleibt. Die Datenrate des 802.11b kann sich von 11 Mbps auf 5.5, 2 oder 1Mbps verringern. Die automatische Auswahl der Übertragungsrate ermöglicht eine optimale Kommunikation im WLAN.

Zurück zum Anfang

Zurück zum Inhaltsverzeichnis

Zurück zum Inhaltsverzeichnis

Ein Blick auf das Gerät: Dell™ Wireless 2350 Broadband Router Benutzerhandbuch

Vorderseite

Rückseite

Vorderseite

Der Dell Wireless 2350 Broadband Router hat drei Leuchtdioden (LEDs) oder Verbindungsleuchten auf der Vorderseite. Die folgende Tabelle beschreibt das Verhalten dieser LEDs:

Vorderseite

LED Bedeutung Aktivität
Power	Stromversorgung	Die Power LED leuchtet grün, wenn das Gerät eingeschaltet und betriebsbereit ist. Sie blinkt, wenn das Gerät startet oder zurückgesetzt wird.
Wireless	Drahtloses LAN	Diese LED wechselt zwischen ein und aus wenn drahtlose Clients verbunden sind. Sie blinkt wenn Daten auf dem drahtlosen Netzwerk übertragen werden. Sie ist ausgeschaltet, wenn keine drahtlosen Clients mit dem Dell Wireless 2350 Broadband Router verbunden sind.
Internet D	SL- oder Kabel-Modem	Ein grünes Licht bedeutet, dass die Verbindung aktiv ist (der Dell Wireless 2350 Broadband Router ist mit einem Modem verbunden) und Blinken bedeutet, dass Daten übertragen werden.
LAN 1LAN 2LAN 3LAN 4	Local Area Network	Ein grünes Licht bedeutet, dass die Verbindung aktiv ist und Blinken bedeutet, dass Daten übertragen werden.

Zurück zum Anfang

Rückseite

Rückseite

Anschluss	Beschreibung
Power	Verbinden Sie das Netzteil mit diesem Anschluss und verbinden Sie das andere Ende des Stromkabels mit einer Steckdose.
Reset Verwenden	Sie eine Büroklammer (oder ein anderes Objekt) um diesen Knopf für mindestens 5 Sekunden zu drücken. Die Power LED wird eine kurze Zeit erlöschen und dann wieder leuchten. Lassen Sie den Knopf jetzt los um das Gerät auf die Fabrik-Voreinstellungen zurück zu setzen.
Internet	Hier kann ein RJ-45 Stecker zur Verbindung des Dell Wireless 2350 Broadband Routers mit einem xDSL- oder Kabelmodem.
LAN 1 Nehmen	RJ-45 Stecker für den Anschluss von bis zu 4 PCs an den 4-Port-Swich des Dell Wireless

LAN 2

LAN 3

LAN 4

2350 Broadband Routers auf. Dies sind Ethernet Verbindungen.

Zurück zum Anfang

Zurück zum Inhaltsverzeichnis

Zurück zum Inhaltsverzeichnis

Drahtlose Vernetzung - Überblick: Dell™ Wireless 2350 Broadband Router Benutzerhandbuch

Drahtloses LAN (WLAN

Ein WLAN Identifizieren

Verschlüsselung

Automatische Auswahl der Übertragungsrate

Drahtloses LAN (WLAN)

Ein LAN (Local Area Network) ist ein Netzwerk an einem Standort. Benutzer an diesem Standort können Dateien, Drucker und andere Dienste gemeinsam verwenden. Ein Computer der Dienste aus dem LAN bezieht, wird als Client bezeichnet. Ein WLAN (Wireless Local Area Network) ist ein LAN, das hochfrequente Funkwellen anstelle von Kabeln zur Verbindung verwendet. Dies ist eine flexible Art der Datenübermittlung die als Erweiterung oder Alternative zu einem drahtgebundenen LAN verwendet werden kann.

In einen WLAN werden drahtlose Adapter in den Clients installiert (auch drahtlose Clients genannt). Diese Adapter ermöglichen die Kommunikation im WLAN ohne Kabel. Die drahtlosen Clients senden und empfangen Informationen durch einen Weg in der Luft der als Kanal bezeichnet wird.

Die Standards für ein WLAN basieren auf dem IEEE 802.11b und dem IEEE 802.11g Standard. Alle Dell 802.11b/g Geräte können mit drahtlosen 802.11b/g Geräten anderer Hersteller zusammenarbeiten. Das WiFi-Zertifizierungs-Logo kennzeichnet drahtlose Geräte die durch eine unabhängige Organisation getestet wurden.

Ein drahtloser Client arbeitet entweder den Infrastruktur-Modus oder den Peer-to-Peer-Modus.

Zurück zum Anfang

IdEin WLAN Identifizieren

Ein ESSID und BSSID sind beide Service Set Identifiers (SSID) die den Zugriff auf ein WLAN bieten. Die SSID wird manchmal auch als Netzwerkname bezeichnet. Die SSID bezeichnet auf welches WLAN Sie sich beziehen. Im den meisten Fällen wird auf der Bedienoberfläche die SSID angezeigt.

Wenn ein Access-Point oder ein drahtloser Client installiert wird, fragt das Installationsprogramm nach der SSID. Dell kann Ihnen diese Information nicht zur Verfügung stellen da dies je nach Netzwerk unterschiedlich ist. Aber Sie können die Standrad-SSID wireless für Ihren Dell Wireless 2350 Broadband Router verwenden. Alle drahtlosen Client und Access-Point in einem WLAN müssen den gleichen Netzwerknamen verwenden.

Zurück zum Anfang

Verschlüsselung

In einem WLAN senden und empfangen die drahtlosen Clients und Access-Points die Daten durch die Luft. Ohne entsprechende

Sicherheitsvorkehrungen ist es für nicht berechtigte Personen möglich diese Informationen abzufangen.

Ein verbreiteter Weg um Sicherheit und Schutz zu implementieren ist Verschlüsselung. Bei der Verschlüsselung wird ein Algorithmus auf die Informationen angewandt. Bei diesem Algorithmus werden die unverschlüsselten Informationen mit einer Reihe von Hexadezimalzahlen, dem Schlüssel, kombiniert.

Vor der Übermittlung wir der drahtlose Client oder Access-Point die Informationen Verschlüsseln oder Zerhacken. Der Access-Point oder der drahtlose Client der die Informationen empfängt, verwendet den selben Schlüssel um die Daten wiederherzustellen. Diese Informationen sind nur von WLAN Clients lesbar, die über den entsprechenden Schlüssel verfügen. Je länger der Schlüssel ist, desto stärker ist die Verschlüsselung.

Der Dell Wireless 2350 Broadband Router unterstützt Wired Equivalent Privacy (WEP) und Wi-Fi Protected Access (WPA).

WEP

WEP (Wired Equivalent Privacy) bietet die Möglichkeit einen Schlüssel zu erzeugen der von den drahtlosen Clients (z.B. Notebook mit drahtlosem Adapter) und dem Router gemeinsam verwendet wird. Für den Dell Wireless 2350 Broadband Router ist WEP eine optionale Funktion die ein- oder ausgeschaltet werden kann. Wenn die WEP-Verschlüsselung eingeschaltet ist, müssen die WEP-Schlüssel aller Clients mit dem WEP-Schlüssel des Access-Points übereinstimmen, da sonst keine Verbindung Möglich ist. Das Dell Wireless 2350 Broadband Router Schnellinstallationsprogramm bietet eine einfache Möglichkeit die WEP-Verschlüsselung für den Access-Point und die drahtlosen Clients einzurichten.

Hinweis: Es ist von Vorteil, die Schlüssel regelmässig zu ändern. Es wird für alle geschützten Kommunikationen der gleiche Algorithmus verwendet. Wenn der gleiche Schlüssel verwendet wird, werden die Daten immer gleich verschlüsselt. Somit hat jemand der die Daten abhört die Möglichkeit den Schlüssel zu knacken. Aus diesem Grund ist es dringendst empfohlen die Schlüssel regelmässig zu ändern.

Es gibt zwei WEP-Verschlüsselungsmethoden:

• 40(64)-Bit Verschlüsselung
• 104(128)-Bit Verschlüsselung

40-Bit und 64-Bit Verschlüsselung sind identisch. Einige Hersteller verwenden die Bezeichnung 40-Bit und andere 64-Bit. Ein Gerät das angibt 40-Bit Verschlüsselung zu unterstützen arbeitet mit einem Gerät das angibt 64-Bit Verschlüsselung zu unterstützen zusammen - und umgekehrt. Ein 40(64)-Bit Schlüssel besteht aus 10 Hexadezimalzahlen:

Ein 104(128)-Bit Schlüssel hat mehrere Trillionen-Mal so viele Schlüsselkombinationen wie ein 40(64)-Bit Schlüssel. Er besteht aus 26 Hexadezimalzahlen:

Schlüssel (1): 101112131415161718191A1B1C

Alle drahtlosen Clients und Access-Points in einem WLAN müssen die gleiche Verschlüsselungsmethode und den gleichen Schlüssel verwenden. Die folgenden zwei Beispiele zeigen wie wichtig dies ist.

Beispiel 1

Die Verschlüsselungsmethode eines Access-Points ist 40(64)-Bit. Die Verschlüsselungsmethode eines drahtlosen Clients ist 104(128)-Bit. Der Client kann nicht mit dem Access-Point kommunizieren, obwohl der gleiche Schlüssel ausgewählt ist. Um das Problem zu lösen, stellen Sie beim Access-Point die 104(128)-Bit Verschlüsselung ein.

Beispiel 2

Die Verschlüsselungsmethode des Access-Points und des drahtlosen Clients sind gleich. Sie wählen Schlüssel 1 für den Access-Point und Schlüssel 2 für den drahtlosen Client. Der Client kann nicht mit dem WLAN kommunizieren. Um das Problem zu lösen, wählen Sie Schlüssel 2 für den drahtlosen Client.

Hinweis: Verwenden die die gleiche Verschlüsselungsmethode und den gleichen Schlüssel für alle drahtlosen Gräte in einem WLAN. Sonst können die Geräte nicht zusammen kommunizieren.

Das Schlüsselformat des Dell Wireless 2350 Broadband Routers kann ASCII Zeichen oder hexadezimal Zahlen sein. Hexadezimal Zahlen bestehen aus den Zahlen 0 bis 9 und den Buchstaben A bis F. So wird zum Beispiel die dezimale Zahl 15 im hexadezimalen System als F wiedergegeben.

ASCII bedeutet American Standard Code for Information Interchange. ASCII ist ein Code mit dem Englische Zeichen als Zahlen wiedergegeben werden können. So wird zum Beispiel das grosse M als 77 wiedergegeben. Die meisten Computer verwenden ASCII-Codes um Text wiederzugeben. So wird es ermöglicht Daten von einem Computer zu einem anderen zu übertragen.

WPA

WPA (Wi-Fi Protected Access) ist eine Erweiterung des WEP Standards um Ihr drahtloses Netzwerk sicherer zu machen. WPA ist vom zukünftigen IEEE 802.11i Standard abgeleitet und wird auch damit aufwärtskompatibel sein. Es stellt eine verbesserte Datenverschlüsselung und Benutzerauthentifizierung zur Verfügung.

Um die Sicherheit zu erhöhen, verwendet WPA die Temporal Key Integrity Protocol (TKIP) Verschlüsselung um der Verwundbarkeit durch die statischen Schlüssel von WEP zu begegnen. TKIP beinhaltet vier Algorithmen: Message Integrity Check (MIC) um die Pakete zu schützen; Per-Packet Key Hashing (PPK) um unsichere Schlüsseln zu sichern; Extended Initialization Vector (IV) um zu verhindern, dass ein Hacker genügend Pakete sammeln kann um den Schlüssel zu knacken; und ein Schlüssel-Erneuerungs-Mechanismus um den Schlüssel regelmässig zu ändern. TKIP ist die am weitesten verbreitete Verschlüsselungsmethode. Der Wireless 2350 Broadband Router unterstützt auch Advanced Encryption Standard (AES), wenn Ihre drahtlosen Clients TKIP nicht unterstützen. AES wird die 802.11 RC4-Basierte Verschlüsselung in der 802.11i Spezifikation ersetzen. AES bietet maximale Sicherheit für drahtlose Netzwerke.

Für die Benutzerauthentifizierung adoptiert WPA eine Authentifizierung durch das 802.1x Schema. 802.1x bietet ein Framework für die Benutzerauthentifizierung und Schlüsselverteilung. 802.1x besteht aus drei Grundelementen: ein Authentifizierungsserver (typischerweise ein RADIUS Server), ein WPA fähiger Router oder AP und ein WPA fähiger Client. 802.1x stellt sicher, dass nur autorisierte Benutzer auf das Netzwerk zugreifen können. Die 802.1x Protokolle die vom Dell Wireless 2350 Broadband Router unterstützt werden, sind PEAP, TTLS & TLS.

In Firmennetzwerken wird WPA normalerweise zusammen mit einen drahtlosen Router und einem Authentifizierungsserver verwendet. In einem Kleinbüro oder einer Heimumgebung, wo es keinen Authentifizierungsserver gibt, kann man den vorinstallierten Schlüssel (PSK) anstelle des Authentifizierungsservers verwenden.

Der Dell Wireless 2350 Broadband Router unterstützt WPA im PSK Modus und WPA mit 802.1X Authentifizierung. Die gegenseitige Authentifizierung und die verbesserte Verschlüsselung von WPA ermöglicht verbesserte Sicherheit bei der drahtlosen Kommunikation.

Zurück zum Anfang

Automatische Auswahl der Übertragungsrate

Drahtlose Netzwerkadapter und Access-Points mit 802.11g unterstützen eine Übertragungsrate von bis zu 54 Mbps. Mit 802.11b können Daten bis zu einer Geschwindigkeit von 11 Mbps übertragen werden. Der aktuelle Durchsatz kann jedoch kleiner sein, wie auch ein 10 Mbps Ethernet nicht immer 10 Mbps Durchsatz bietet. Die Geschwindigkeit ist abhängig von Dateigrössen, Anzahl Benutzer und Entfernung zum Access-Point. Wenn die Signalstärke zurückgeht, wird die Datenrate des 802.11g automatisch von 54 Mbps auf 48, 36, 24, 18, 12, 9 oder 6Mbps verringert damit die Verbindung erhalten bleibt. Die Datenrate des 802.11b kann sich von 11 Mbps auf 5.5, 2 oder 1Mbps verringern. Die automatische Auswahl der Übertragungsrate ermöglicht eine optimale Kommunikation im WLAN.

Zurück zum Anfang

Zurück zum Inhaltsverzeichnis
