BEDIENUNGSANLEITUNG IAN 279560 Livarno Lux

LED-WANDAUSSENLEUCHTE

Bedienungs- und Sicherheitshinweise

IAN 279560

GB IE NI

Klappen Sie vor dem Lesen die beiden Seiten mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

DE/AT/CH Bedienungs- und Sicherheitshinweise Seite 17

Briloner Leuchten GmbH

Im Kissen 2, DE-59929 Brilon, GERMANY

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.briloner.com

IAN 279560

Briloner Leuchten GmbH

Im Kissen 2

DE-59929 Brilon

GERMANY

De anvendte piktogrammers legende....Side 12

Indledning ......Side 12

Briloner Leuchten GmbH

Im Kissen 2

DE-59929 Brilon

TYSKLAND

Tlf.: +49 (0) 29 61 / 97 12-800

Fax: [phone]

E-Mail: [e-mail]

www.briloner.com

IAN 279560

Briloner Leuchten GmbH

Im Kissen 2

DE-59929 Brilon

TYSKLAND

Legende der verwendeten Piktogramme......Seite 18

Einleitung......Seite 18

Bestimmungsgemäße Verwendung......Seite 18

Lieferumfang......Seite 18

Teilebeschreibung......Seite 18

Technische Daten......Seite 19

Sicherheit......Seite 19

Sicherheitshinweise....Seite 19

Vorbereitung......Seite 20

Benötigtes Werkzeug und Material......Seite 20

Vor der Installation......Seite 20

Montage......Seite 20

Leuchtmittel auswechseln......Seite 21

Reinigung......Seite 21

Entsorgung......Seite 21

Garantie und Service......Seite 22

Garantie......Seite 22

Serviceadresse Seite 22

Konformitätserklärung......Seite 22

Hersteller......Seite 22

Legende der verwendeten Piktogramme
	Anweisungen lesen!		Lebens- und Unfallgefahr für Kleinkinder und Kinder!
	Volt (Wechselspannung)		Warnung vor elektrischem Schlag! Lebensgefahr!
	Hertz (Frequenz) Brand- und Verletzungs	-!
	Watt (Wirkleistung) So verhalten Sie sich
	Schutzklasse I		Entsorgen Sie Verpackung und Gerät umweltgerecht!
	Warn- und Sicherheitshinweise beachten!		Das beiliegende Leuchtmittel ist nicht geeignet für Dimmer und elektronische Schalter.

LED-Wandaußenleuchte

●Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden.

Diese Anleitung gehört zu diesem Produkt und enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Beachten Sie immer alle Sicherheitshinweise. Prüfen Sie vor der Inbetriebnahme, ob die korrekte Spannung vorhanden ist und ob alle Teile richtig montiert sind. Sollten Sie Fragen haben oder unsicher in Bezug auf die Handhabung des Gerätes sein, setzen Sie sich bitte mit Ihrem Händler oder der Servicestelle in Verbindung. Bewahren Sie diese Anleitung bitte sorgfältig auf und geben Sie sie ggf. an Dritte weiter.

Bestimmungsgemäße Verwendung

Diese Leuchte ist für den Betrieb im Innen- und Außenbereich geeignet. Die Leuchte kann auf allen normal entflammbaren Oberflächen befestigt werden.

Lieferumfang

1 LED-Wandaußenleuchte, 14119305L / 14119306L/14119405L/14119406L
2 Dübel
2 Befestigungsschrauben
1 LED-Leuchtmittel, E27, 5 W
2 Schutzschläuche
1 Bedienungsanleitung

Teilebeschreibung

1 Schrauben (Abdeckung)
2 Abdeckung
3 Glas
4 Anschlussgehäuse
5 Schrauben (Anschlussgehäuse)
6 Schutzschläuche
7 Membran
8 Netzanschlusskabel (extern)
9 Leuchtmittel
10 Silikonringe
11 Fassung
12 Dübel

TechnischeDaten

Artikel-Nr.: 14119305L/14119306L/

14119405L/14119406L

Betriebsspannung: 230-240V\~, 50 Hz

Leuchtmittel: 220–240V, E27, 5W

Nennleistung max.: 1 x 5 W

Schutzklasse:1/

Schutzart:IP44

Abmessungen: 14119405L oder 14119406L

210×105×88 mm

14119305L oder 14119306L

213 × 142 × 100 mm

●Sicherheit

Sicherheitshinweise

Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden wird keine Haftung übernommen! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, wird keine Haftung übernommen!

LEBENS- UND UNFALLGEFAHR FÜR KLEINKINDER UND KIN-

DER! Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungsgefahr durch Verpackungsmaterial. Kinder unterschätzen häufig die Gefahren. Halten Sie Kinder stets vom Produkt fern.

Lebensgefahr durch elektrischen Schlag!

Lassen Sie die Elektroinstallation durch einen ausgebildeten Elektriker oder eine für Elektroinstallationen eingewiesene Person durchführen.
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, wird keine Haftung übernommen!

Benutzen Sie Ihre Leuchte niemals, wenn Sie irgendwelche Beschädigungen feststellen.
Entfernen Sie vor der Montage die Sicherung oder schalten Sie den Leitungsschutzschalter im Sicherungskasten aus (O-Stellung). Stellen Sie den Leitungsschutzschalter auf Position "OFF" (Aus) (Abb. A).
Vergewissern Sie sich vor der Montage, dass die vorhandene Netzspannung mit der benötigten Betriebsspannung der Leuchte übereinstimmt (siehe "Technische Daten").
Vergewissern Sie sich vor dem Bohren, dass sich keine Gas-, Wasser- oder Stromleitungen an der Bohrstelle befinden.
Lassen Sie die Montage nur durch fachkundige Personen durchführen.
■ Unbedingt auf die Wandbeschaffenheit achten, da sich das beigefügte Befestigungsmaterial nicht für alle Wandarten eignet.
Erkundigen Sie sich im Handel nach den für die jeweilige Wandbeschaffenheit geeigneten Dübel und Schrauben.
Für eine unsachgemäße Wand-Dübel-Verbindung und dadurch entstandene Schäden übernimmt der Hersteller keine Haftung.

Brand- und Verletzungsgefahr!

Montieren Sie die Leuchte nicht mit defektem Lampenglas. Setzen Sie sich in diesem Fall für Ersatz mit der Servicestelle in Verbindung.
Montieren Sie die Leuchte nur auf normal- oder nicht entflammbaren Flächen. Eine übermäßige Wärmeentwicklung kann zu Brandentwicklung führen.
Stellen Sie sicher, dass die Leuchte ausgeschaltet und abgekühlt ist, bevor Sie diese berühren, um Verbrennungen zu vermeiden. Leuchtmittel entwickeln eine starke Hitze.
Lassen Sie die Leuchte vor dem Ersetzen eines defekten Leuchtmittels vollständig auskühlen.
Befestigen Sie die Leuchte nicht auf feuchtem oder leitendem Untergrund.
Ersetzen Sie defekte Leuchtmittel sofort durch neue. Verwenden Sie nur Leuchtmittel wie im Kapitel "Technische Daten" angegeben. Entfer-

nen Sie vor dem Leuchtmittelwechsel immer zuerst die Sicherung oder schalten Sie den Leitungsschutzschalter aus.

Das beiliegende Leuchtmittel ist nicht
geeignet für Dimmer und elektronische Schalter.
Nicht direkt in die Lichtquelle (Leuchtmittel, LED etc.) hineinschauen.
■ Verwenden Sie ausschließlich die mitgelieferten Einzelteile, ansonsten erlöschen alle Gewährleistungsansprüche.

So verhalten Sie sich richtig

■ Verwenden Sie nur 220–240 V\~ Leuchtmittel mit E27 Fassung und einer Höchstleistung von 5 Watt.
■ Die Außenleuchte ist spritzwassergeschützt.
Seien Sie stets aufmerksam! Achten Sie immer darauf was Sie tun und gehen Sie stets mit Vernunft vor. Montieren Sie die Leuchte in keinem Fall, wenn Sie unkonzentriert sind oder sich unwohl fühlen.

• Vorbereitung

BenötigtesWerkzeug und Material

Die genannten Werkzeuge und Materialien sind nicht im Lieferumfang enthalten. Es handelt sich hierbei um unverbindliche Angaben und Werte zur Orientierung. Die Beschaffenheit des Materials richtet sich nach den individuellen Gegebenheiten vor Ort.

• Bleistift / Markierwerkzeug
  -Spannungsprüfer
  -Kreuzschlitzschraubendreher
• Bohrmaschine
• Seitenschneider
• Bohrer (ø 6 mm)

• Vor der Installation

Wichtig: Lassen Sie die Elektroinstallation durch einen ausgebildeten Elektriker oder eine für Elektroinstallationen eingewiesene Person durchführen.

Machen Sie sich vor der Installation mit allen Anweisungen und Abbildungen in dieser Anleitung sowie mit der Leuchte selbst vertraut.

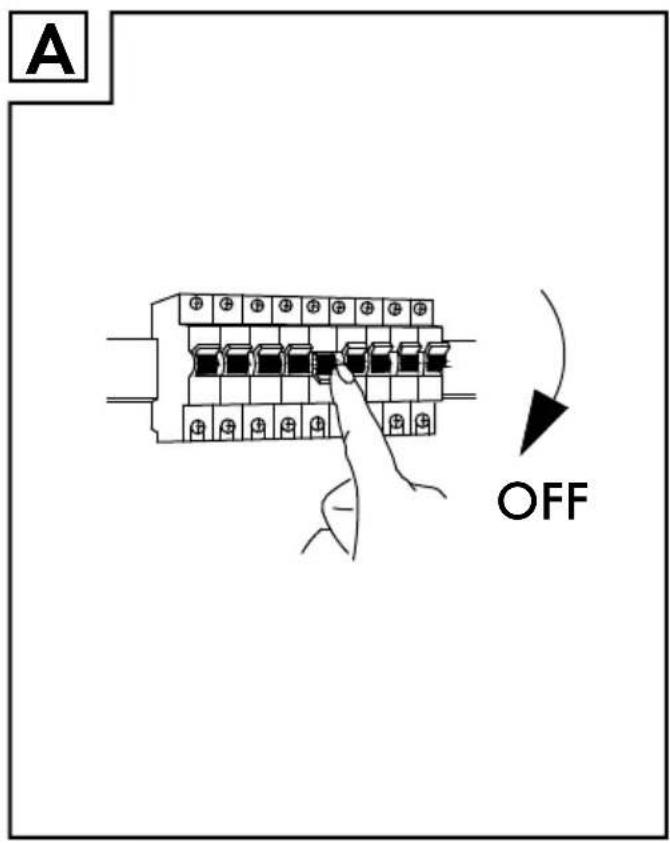

Stellen Sie vor der Installation sicher, dass an der Leitung, an der die Leuchte angeschlossen werden soll, keine Spannung vorliegt. Entfernen Sie hierfür die Sicherung oder schalten Sie den Leistungsschutzschalter im Sicherungskasten aus (O-Stellung) (Abb. A).
Überprüfen Sie die Spannungsfreiheit mittels Spannungsprüfer.

●Montage

☐ Schrauben Sie die Abdeckung 2 mit dem Glas 3 von dem Anschlussgehäuse 4 ab, indem Sie die Schrauben 1 gegen den Uhrzeigersinn lösen.
Hinweis: Achten Sie darauf, dass die Silikonringe 10 nicht verloren gehen.
☐ Markieren Sie die Bohrlöcher mit Hilfe der im Anschlussgehäuse 4 für die Schrauben vorgesehenen Löcher. Öffnen Sie diese (falls nicht geöffnet) mit einem spitzen Gegenstand (z.B. Schraubendreher).
☐ Bohren Sie nun die Befestigungslöcher (ø 6 mm, Tiefe ca. 40 mm). Stellen Sie sicher, dass Sie die Zuleitung nicht beschädigen.
☐ Führen Sie nun die Dübel in die Bohrlöcher ein.
☐ Schieben Sie das Netzanschlusskabel (extern) 8 durch die Kabeldurchführung mit Membrane 7.
☐ Öffnen Sie diese (falls nicht geöffnet) mit einem spitzen Gegenstand (z. B. Schraubendreher).

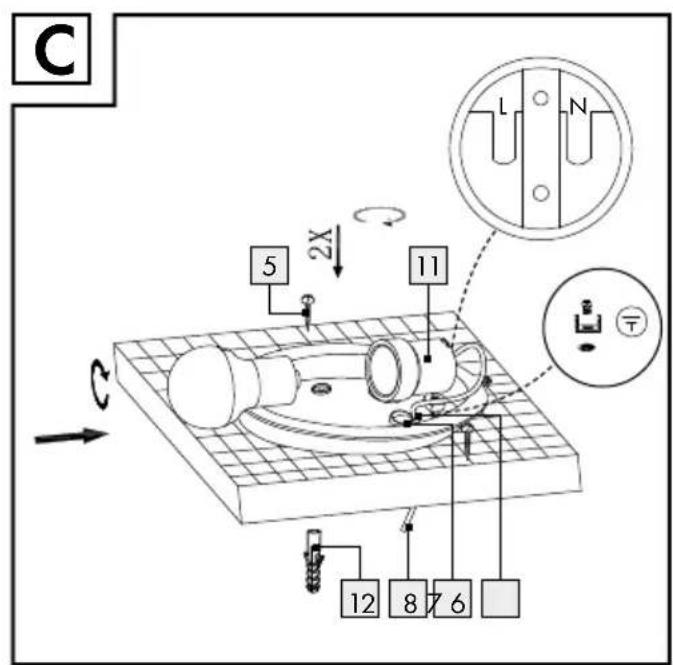

□ Befestigen Sie das Anschlussgehäuse 4 mit den beigelegten Schrauben 5.
☐ Führen Sie das Netzanschlusskabel (extern) 8 durch die Schutzschläuche 6.
□ Verbinden Sie das Netzanschlusskabel (extern) 8 mit der Lampenfassung.

☐ Achten Sie auch auf den farblichen Zusammenschluss der angeschlossenen Leitungen (L bzw. 2 = schwarz oder braun, N bzw. 1 = blau oder weiß).
□ Verbinden Sie nun den Schutzleiter (3 = grün-gelb) mit der gekennzeichneten Klemme ⊥.
☐ Überprüfen Sie den richtigen Sitz.
Benutzen Sie zum Einsetzen der Leuchtmittel 9 ein trockenes, fusselfreies Tuch.
□ Stecken Sie die Leuchtmittel 9 vorsichtig in die Fassung und drehen Sie es im Uhrzeigersinn fest.

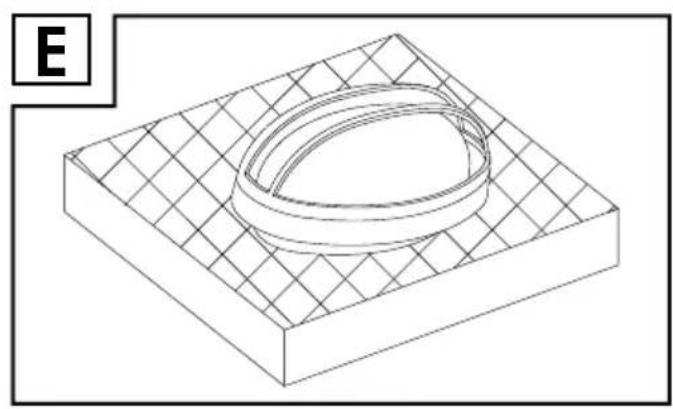

☐ Schrauben Sie die Abdeckung 2 mit dem Glas 3 auf dem Anschlussgehäuse 4 fest, indem Sie die Schrauben mit den Silikonringen 10 im Uhrzeigersinn festziehen.
□ Ihre Leuchte ist nun betriebsbereit.
☐ Setzen Sie die Sicherung wieder ein oder schalten Sie den Leitungsschutzschalter wieder an (Abb. F).

☐ Setzen Sie die Sicherung wieder ein oder schalten Sie den Leitungsschutzschalter wieder ein (Abb. F).

●Reinigung

VORSICHT! STROMSCHLAGGEFAHR!

Trennen Sie zur Reinigung die Leuchte zuerst vom Stromnetz. Entfernen Sie hierfür die Sicherung oder schalten Sie den Leitungsschutzschalter im Sicherungskasten aus (O-Stellung) (Abb. A).

Lassen Sie die Leuchte vollständig abkühlen.
■ Verwenden Sie zur Reinigung nur ein trockenes, fusselfreies Tuch. Benutzen Sie keine Lösungsmittel, Benzin o.ä. Die Leuchte würde hierbei Schaden nehmen.
☐ Setzen Sie die Sicherung wieder ein oder schalten Sie den Leitungsschutzschalter wieder an (Abb. F).

Leuchtmittelauswechseln

⚠️ WARNUNG! STROMSCHLAGGEFAHR!

Trennen Sie zum Auswechseln des Leuchtmittels die Leuchte zuerst vom Stromnetz. Entfernen Sie hierfür die Sicherung oder schalten Sie den Leitungsschutzschalter im Sicherungskasten aus (0-Stellung) (Abb. A).

■ Lassen Sie die Leuchte vollständig abkühlen.

Benutzen Sie zum Auswechseln ein trockenes, fusselfreies Tuch.

☐ Schrauben Sie die Abdeckung 2 mit dem Glas 3 von dem Anschlussgehäuse 4 ab, indem Sie die Schrauben 1 gegen den Uhrzeigersinn lösen.

Drehen Sie das defekte Leuchtmittel 9 gegen den Uhrzeigersinn nach links aus der Fassung.

□ Stecken Sie ein neues Leuchtmittel 9 in die Fassung und schrauben Sie es im Uhrzeigersinn nach rechts fest.

☐ Überprüfen Sie den richtigen Sitz.

☐ Schrauben Sie die Abdeckung 2 mit dem Glas 3 auf dem Anschlussgehäuse 4 fest, indem Sie die Schrauben 1 im Uhrzeigersinn festziehen.

●Entsorgung

Die Verpackung und das Verpackungsmaterial bestehen ausschließlich aus umweltfreundlichen Materialien. Sie können in den örtlichen Recyclingbehältern entsorgt werden.

Das Symbol der durchgestrichenen Abfalltonne auf Rädern bedeutet, dass das Produkt in der Europäischen Union einer getrennten Müllsammlung zugeführt werden muss. Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile. Gekennzeichnete Produkte dürfen nicht über den normalen Hausmüll entsorgt werden, sondern müssen an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Recycling hilft, den Verbrauch von Rohstoffen zu reduzieren und die Umwelt zu entlasten.

● Garantie und Service

Garantie

Sie erhalten zum Zeitpunkt des Kaufs auf dieses Gerät 36 Monate Garantie. Das Gerät wurde sorgfältig produziert und einer genauen Qualitätskontrolle unterzogen. Innerhalb der Garantiezeit beheben wir kostenlos alle Material- oder Herstellerfehler. Sollten sich dennoch während der Garantiezeit Mängel herausstellen, senden Sie das Gerät bitte an die aufgeführte Service-Adresse unter Angabe folgender Artikel-Nummer: 14119305L / 14119306L/14119405L/14119406L. Von der Garantie ausgeschlossen sind Schäden durch nicht sachgemäße Handhabung, Nichtbeachtung der Bedienungsanleitung oder Eingriff durch nicht autorisierte Personen sowie Verschleißteile (wie z.B. Leuchtmittel). Durch die Garantieleistung wird die Garantiezeit weder verlängert noch erneuert.

Serviceadresse

Briloner Leuchten GmbH

Im Kissen 2, DE-59929 Brilon, DEUTSCHLAND

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.briloner.com

IAN 279560

Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z. B. IAN 12345) als Nachweis für den Kauf bereit.

Konformitätserklärung CE

Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen. Entsprechende Erklärungen und Unterlagen sind beim Hersteller hinterlegt.

Hersteller

Briloner Leuchten GmbH

Im Kissen 2

DE-59929 Brilon

DEUTSCHLAND

BRILONER LEUCHTEN GMBH

Im Kissen 2

DE-59929 Brilon

GERMANY

Last Information Update · Tilstand af

information · Stand der Informationen: 09 / 2016

Ident.-No.: 14119305L/14119306L/

14119405L/14119406L092016-GB/IE/NI/DK
