IAN 103050 - Nicht kategorisiert Livarno Lux - Kostenlose Bedienungsanleitung

Marke	Livarno Lux
Modell	IAN 103050
Produkttyp	Elektronisches Gerät (Nicht kategorisiert)
Stromversorgung	100-240V~, 50/60Hz
Leistungsaufnahme	6W
Lichtquelle	LED (integriert)
Maße (ca.)	15 x 10 x 5 cm
Gewicht (ca.)	0,3 kg
Material	Kunststoff (ABS)
Farbe	Weiß/Schwarz
Schutzklasse	II
IP-Schutzart	IP20 (nur für Innenräume)
Betriebstemperatur	0°C bis 40°C
Sicherheitsmerkmale	Überhitzungsschutz, Kurzschlussschutz
Reinigungshinweise	Mit einem weichen, trockenen Tuch abwischen. Keine Scheuermittel verwenden.
Verfügbarkeit von Ersatzteilen	Nicht separat erhältlich
Garantie	2 Jahre
Zertifizierungen	CE, RoHS
Hersteller	Livarno Lux
Herkunftsland	China

Häufig gestellte Fragen - IAN 103050 Livarno Lux

Wie schalte ich das Gerät ein und aus?

Verwenden Sie den Netzschalter am Sockel oder Kabel. Einmal drücken zum Einschalten, erneut drücken zum Ausschalten.

Wie sollte ich das Gerät reinigen?

Vor der Reinigung immer den Netzstecker ziehen. Die Oberfläche mit einem weichen, trockenen Tuch abwischen. Kein Wasser, Lösungsmittel oder Scheuermittel verwenden.

Welche Art von Leuchtmittel verwendet es?

Das Gerät verwendet integrierte LED-Leuchten, die nicht austauschbar sind. Die LEDs sind für eine lange Lebensdauer ausgelegt.

Ist das Gerät dimmbar?

Nein, dieses Modell hat keine Dimmfunktion. Die Lichtleistung ist fest eingestellt.

Kann ich dieses Gerät im Freien verwenden?

Nein, das Gerät hat die Schutzart IP20 und ist nur für den Innenbereich geeignet. Nicht Feuchtigkeit oder Regen aussetzen.

Wie montiere oder installiere ich das Gerät?

Auf eine stabile, ebene Oberfläche stellen. Sicherstellen, dass das Netzkabel nicht gespannt ist. Keine spezielle Montage erforderlich.

Was soll ich tun, wenn das Gerät nicht angeht?

Überprüfen, ob es an eine funktionierende Steckdose angeschlossen ist. Eine andere Steckdose versuchen. Wenn es immer noch nicht funktioniert, den Kundendienst kontaktieren.

Wo finde ich die Modellnummer?

Die Modellnummer IAN 103050 steht auf dem Typenschild auf der Unterseite oder Rückseite des Geräts.

Ist dieses Gerät energieeffizient?

Ja, es verwendet LED-Technologie, die sehr wenig Strom verbraucht (6W) und eine lange Lebensdauer hat.

Wie soll ich das Gerät am Ende seiner Lebensdauer entsorgen?

Nicht mit dem Hausmüll entsorgen. Bringen Sie es zu einer örtlichen Recyclingstelle oder befolgen Sie die örtlichen Vorschriften für Elektronikschrott (WEEE).

BEDIENUNGSANLEITUNG IAN 103050 Livarno Lux

LED-WANDAUSSENLEUCHTE

Bedienungs- und Sicherheitshinweise

GB IE

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

DE/AT/CH Bedienungs- und Sicherheitshinweise Seite 23

Briloner Leuchten GmbH

Im Kissen 2

59929 Brilon

Germany

Inledning

Briloner Leuchten GmbH

Im Kissen 2, D-59929 Brilon, Tyskland

Tel.: [phone]

Fax: [phone]

E-post: [e-mail]

www.briloner.de

IAN 103050

Briloner Leuchten GmbH

Im Kissen 2

D-59929 Brilon

Tyskland

Indledning

Artikel-Nr.: 9260-015L eller 9260-016L

eller 9261-015L eller

9261-016L

Briloner Leuchten GmbH

Im Kissen 2, 59929 Brilon, Tyskland

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

www.briloner.de

IAN 103050

Briloner Leuchten GmbH

Im Kissen 2

59929 Brilon

Tyskland

Einleitung

Bestimmungsgemäße Verwendung......Seite 24

Lieferumfang......Seite 24

Teilebeschreibung......Seite 24

Technische Daten......Seite 24

Sicherheit

Sicherheitshinweise......Seite 24

Vorbereitung

Benötigtes Werkzeug und Material......Seite 25

Vor der Installation......Seite 26

Montage

Leuchtmittel auswechseln......Seite 26

Reinigung......Seite 27

Entsorgung......Seite 27

Garantie und Service

Garantie......Seite 27

Serviceadresse ...... Seite 27

Konformitätserklärung......Seite 27

Hersteller......Seite 28

LED-Wandaußenleuchte

●Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Diese Anleitung gehört zu diesem Produkt und enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Beachten Sie immer alle Sicherheitshinweise. Prüfen Sie vor der Inbetriebnahme, ob die korrekte Spannung vorhanden ist und ob alle Teile richtig montiert sind. Sollten Sie Fragen haben oder unsicher in Bezug auf die Handhabung des Gerätes sein, setzen Sie sich bitte mit Ihrem Händler oder der Servicestelle in Verbindung. Bewahren Sie diese Anleitung bitte sorgfältig auf und geben Sie sie ggf. an Dritte weiter.

●Bestimmungsgemäße Verwendung

Diese Leuchte ist für den Betrieb im Innen- und Außenbereich geeignet. Die Leuchte kann auf allen normal entflammbaren Oberflächen befestigt werden.

Lieferumfang

1 LED-Wandaßenleuchte, Modell 9260-015L oder 9260-016L oder 9261-015L oder 9261-016L
2 Dübel
2 Befestigungsschrauben
1 LED-Leuchtmittel, E27, 5,5 W
2 Schutzschläuche
1 Bedienungsanleitung

Teilebeschreibung

1 Schrauben (Abdeckung)
2 Abdeckung
3 Glas

4 Anschlussgehäuse
5 Schrauben (Anschlussgehäuse)
6 Dübel
7 Membran
8 Netzanschlusskabel (extern)
9 Schutzschläuche
10 Leuchtmittel

●TechnischeDaten

Artikel-Nr.: 9260-015L oder 9260-016L oder 9261-015L oder 9261-016L

Betriebsspannung: 230V\~50Hz

Leuchtmittel: 220–240V, E27, 5,5W

Nennleistung max.: 1 x 5,5 W

Schutzklasse:1/

Schutzart: IP44

Abmessungen: 9260-015L oder 9260-016L, ∅ ca. 175 mm, Höhe ca. 95 mm 9261-015L und 9261-016L: 213 × 142 × 100 mm

●Sicherheit

Sicherheitshinweise

Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden wird keine Haftung übernommen! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, wird keine Haftung übernommen!

LEBENS- UND UNFALLGEFAHR FÜR KLEINKINDER UND KIN-

DER! Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungsgefahr durch Verpackungsmaterial. Kinder unterschätzen häufig die Gefahren. Halten Sie Kinder stets vom Produkt fern.

Lebensgefahr durch elektrischen Schlag!

Lassen Sie die Elektroinstallation durch einen ausgebildeten Elektriker oder eine für Elektroinstallationen eingewiesene Person durchführen.
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, wird keine Haftung übernommen!
Benutzen Sie Ihre Leuchte niemals, wenn Sie irgendwelche Beschädigungen feststellen.

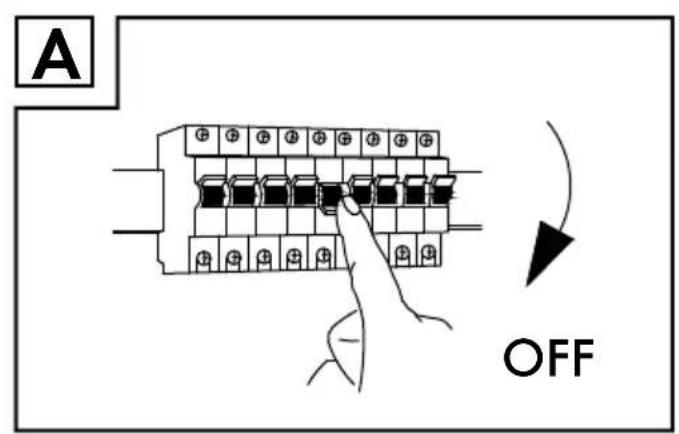

Entfernen Sie vor der Montage die Sicherung oder schalten Sie den Leitungsschutzschalter im Sicherungskasten aus (O-Stellung). Stellen Sie den Lichtschalter auf Position „OFF“ (Aus) (Abb. A).
Vergewissern Sie sich vor der Montage, dass die vorhandene Netzspannung mit der benötigten Betriebsspannung der Leuchte übereinstimmt (230V\~).
Vergewissern Sie sich vor dem Bohren, dass sich keine Gas-, Wasser- oder Stromleitungen an der Bohrstelle befinden.
Lassen Sie die Montage nur durch fachkundige Personen durchführen.
■ Unbedingt auf die Wandbeschaffenheit achten, da sich das beigefügte Befestigungsmaterial nicht für alle Wandarten eignet.
- Erkundigen Sie sich im Handel nach den für die jeweilige Wandbeschaffenheit geeigneten Dübel und Schrauben.
Für eine unsachgemäße Wand-Dübel-Verbindung und dadurch entstandene Schäden übernimmt der Hersteller keine Haftung.

Brand- und Verletzungsgefahr!

■ Montieren Sie die Leuchte nicht mit defektem Lampenglas. Setzen Sie sich in diesem Fall für Ersatz mit der Servicestelle in Verbindung.
Montieren Sie die Leuchte nur auf normal- oder nicht entflammbaren Flächen. Eine übermäßige Wärmeentwicklung kann zu Brandentwicklung führen.

Stellen Sie sicher, dass die Leuchte ausgeschaltet und abgekühlt ist, bevor Sie diese berühren, um Verbrennungen zu vermeiden. Leuchtmittel entwickeln eine starke Hitze.
Lassen Sie die Leuchte vor dem Ersetzen eines defekten Leuchtmittels vollständig auskühlen.
Befestigen Sie die Leuchte nicht auf feuchtem oder leitendem Untergrund.
Ersetzen Sie defekte Leuchtmittel sofort durch neue. Verwenden Sie nur Leuchtmittel wie im Kapitel „Technische Daten“ angegeben. Entfernen Sie vor dem Leuchtmittelwechsel immer zuerst die Sicherung oder schalten Sie den Leitungsschutzschalter aus.
Das beiliegende Leuchtmittel ist nicht geeignet für Dimmer und elektronische Schalter.
Nicht direkt in die Lichtquelle (Leuchtmittel, LED etc.) hineinschauen.
■ Verwenden Sie ausschließlich die mitgelieferten Einzelteile, ansonsten erlöschen alle Gewährleistungsansprüche.

So verhalten Sie sich richtig

■ Verwenden Sie nur 220-240 V \~ Leuchtmittel mit E27 Fassung und einer Höchstleistung von 5,5 Watt.
■ Die Außenleuchte ist spritzwassergeschützt.
Seien Sie stets aufmerksam! Achten Sie immer darauf was Sie tun und gehen Sie stets mit Vernunft vor. Montieren Sie die Leuchte in keinem Fall, wenn Sie unkonzentriert sind oder sich unwohl fühlen.

• Vorbereitung

BenötigtesWerkzeug und Material

Die genannten Werkzeuge und Materialien sind nicht im Lieferumfang enthalten. Es handelt sich hierbei um unverbindliche Angaben und Werte zur Orientierung. Die Beschaffenheit des Materials richtet sich nach den individuellen Gegebenheiten vor Ort.

• Bleistift / Markierwerkzeug
  -Spannungsprüfer
  -Kreuzschlitzschraubendreher
• Bohrmaschine
• Seitenschneider

• Vor der Installation

Wichtig: Lassen Sie die Elektroinstallation durch einen ausgebildeten Elektriker oder eine für Elektroinstallationen eingewiesene Person durchführen.

■ Machen Sie sich vor der Installation mit allen Anweisungen und Abbildungen in dieser Anleitung sowie mit der Leuchte selbst vertraut.
Stellen Sie vor der Installation sicher, dass an der Leitung, an der die Leuchte angeschlossen werden soll, keine Spannung vorliegt. Entfernen Sie hierfür die Sicherung oder schalten Sie den Leistungsschutzschalter im Sicherungskasten aus (O-Stellung) (Abb. A).
Überprüfen Sie die Spannungsfreiheit mittels Spannungsprüfer.

- Montage

☐ Schrauben Sie die Abdeckung 2 mit dem Glas 3 von dem Anschlussgehäuse 4 ab, indem Sie die Schrauben 1 gegen den Uhrzeigersinn lösen.
☐ Markieren Sie die Bohrlöcher mit Hilfe der im Anschlussgehäuse 4 für die Schrauben vorgesehenen Löcher. Öffnen Sie diese (falls nicht geöffnet) mit einem spitzen Gegenstand (z.B. Schraubendreher).

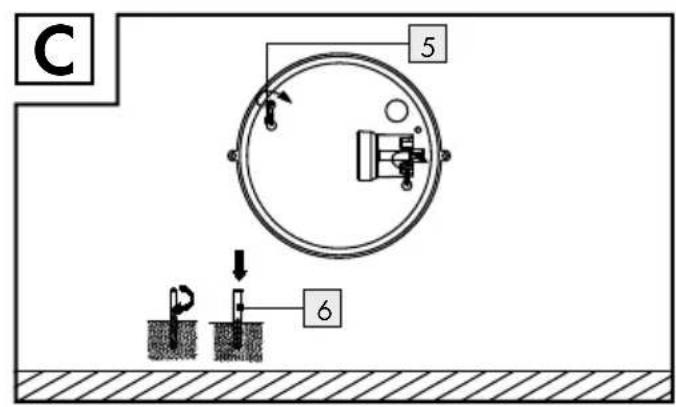

☐ Bohren Sie nun die Befestigungslöcher ( 6 mm, Tiefe ca. 40 mm). Stellen Sie sicher, dass Sie die Zuleitung nicht beschädigen.
☐ Führen Sie nun die Dübel 6 in die Bohrlöcher ein.
☐ Schieben Sie das Netzanschlusskabel (extern) 8 durch die Kabeldurchführung mit Membrane 7.
☐ Öffnen Sie diese (falls nicht geöffnet) mit einem spitzen Gegenstand (z. B. Schraubendreher).

□ Befestigen Sie das Anschlussgehäuse 4 mit den beigelegten Schrauben 5 und Dübel 6.
☐ Führen Sie das Netzanschlusskabel (extern) 8 durch die Schutzschläuche 9.

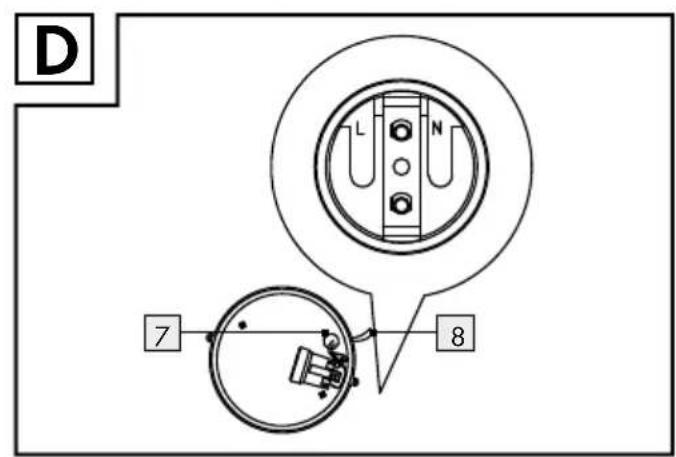

□ Verbinden Sie das Netzanschlusskabel (extern) 8 mit der Lampenfassung.
☐ Achten Sie auch auf den farblichen Zusammenschluss der angeschlossenen Leitungen (L bzw. 2 = schwarz oder braun, N bzw. 1 = blau oder weiß).
□ Verbinden Sie nun den Schutzleiter (3 = grüngelb) mit der gekennzeichneten Erdungsklemme ⏻.
☐ Überprüfen Sie den richtigen Sitz.
Benutzen Sie zum Einsetzen der Leuchtmittel 10 ein trockenes, fusselfreies Tuch.
□ Stecken Sie die Leuchtmittel 10 vorsichtig in die Fassung und drehen Sie es im Uhrzeigersinn fest.
☐ Schrauben Sie die Abdeckung 2 mit dem Glas 3 auf dem Anschlussgehäuse 4 fest, indem Sie die Schrauben 1 im Uhrzeigersinn festziehen.
□ Ihre Leuchte ist nun betriebsbereit.
☐ Setzen Sie die Sicherung wieder ein oder schalten Sie den Leitungsschutzschalter wieder an (Abb. G).

Leuchtmittelauswechseln

VORSICHT! STROMSCHLAGGEFAHR!

Trennen Sie zum Auswechseln des Leuchtmittels die Leuchte zuerst vom Stromnetz. Entfernen Sie hierfür die Sicherung oder schalten Sie den Leitungsschutzschalter im Sicherungskasten aus (0-Stellung) (Abb. A).
■ Lassen Sie die Leuchte vollständig abkühlen.
Benutzen Sie zum Auswechseln ein trockenes, fusselfreies Tuch.
☐ Schrauben Sie die Abdeckung 2 mit dem Glas 3 von dem Anschlussgehäuse 4 ab, indem Sie die Schrauben 1 gegen den Uhrzeigersinn lösen.
Drehen Sie das defekte Leuchtmittel 10 gegen den Uhrzeigersinn nach links aus der Fassung.

□ Stecken Sie ein neues Leuchtmittel 10 in die Fassung und schrauben Sie es im Uhrzeigersinn nach rechts fest.
☐ Überprüfen Sie den richtigen Sitz.
☐ Schrauben Sie die Abdeckung 2 mit dem Glas 3 auf dem Anschlussgehäuse 4 fest, indem Sie die Schrauben 1 im Uhrzeigersinn festziehen.
☐ Setzen Sie die Sicherung wieder ein oder schalten Sie den Leitungsschutzschalter wieder ein (Abb. G).

- Reinigung

VORSICHT! STROMSCHLAGGEFAHR!

Trennen Sie zur Reinigung die Leuchte zuerst vom Stromnetz. Entfernen Sie hierfür die Sicherung oder schalten Sie den Leitungsschutzschalter im Sicherungskasten aus (O-Stellung) (Abb. A).

■ Verwenden Sie zur Reinigung nur ein trockenes, fusselfreies Tuch. Benutzen Sie keine Lösungsmittel, Benzin o.ä. Die Leuchte würde hierbei Schaden nehmen.

□ Lassen Sie die Leuchte vollständig abkühlen.

☐ Setzen Sie die Sicherung wieder ein oder schalten Sie den Leitungsschutzschalter wieder an (Abb. G).

- Entsorgung

Die Verpackung und das Verpackungsmaterial bestehen ausschließlich aus umweltfreundlichen Materialien. Sie können in den örtlichen Recyclingbehältern entsorgt werden.

Das Symbol der durchgestrichenen Abfalltonne auf Rädern bedeutet, dass das Produkt in der Europäischen Union einer getrennten Müllsammlung zugeführt werden muss. Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile. Gekennzeichnete Produkte dürfen nicht über den normalen Hausmüll entsorgt werden, sondern müssen an einer

Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Recycling hilft, den Verbrauch von Rohstoffen zu reduzieren und die Umwelt zu entlasten.

● Garantie und Service

Garantie

3 Jahre Garantie ab Kaufdatum auf dieses Gerät, gilt nur gegenüber dem Ersteinkäufer, nicht übertragbar. Bitte Kassenbon als Nachweis aufbewahren. Die Garantieleistung gilt nur für Material- oder Fabri kations fehler, nicht aber für Verschleißteile oder für Beschädigungen durch unsachgemäßen Gebrauch. Die Garantie erlischt bei Fremdeingriff. Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt. Im Garantiefall mit der Servicestelle telefonisch in Verbindung setzen. Nur so kann eine kostenlose Einsendung Ihres Geräts gewährleistet werden.

• Serviceadresse

Briloner Leuchten GmbH

Im Kissen 2, 59929 Brilon, Deutschland

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.briloner.de

IAN 103050

Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z. B. IAN 12345) als Nachweis für den Kauf bereit.

Konformitätserklärung €

Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien (Elektromagnetische Verträglichkeit 2004/108/EC, Niederspannungsrichtlinie 2006/95/EC, Öko-design Richtlinie 2009/125/EG, RoHS-Richtlinie

Garantie und Service

2011/65/EU). Die Konformität wurde nachgewiesen. Entsprechende Erklärungen und Unterlagen sind beim Hersteller hinterlegt.

Hersteller

Briloner Leuchten GmbH

Im Kissen 2

59929 Brilon

Deutschland
