Produkttyp	Wandmontierter Schlauchkasten (Schlauchtrommel)
Marke	Florabest
Modell	IAN 70720
Verwendungszweck	Organisation des Gartenschlauchs mit automatischer Aufwickelfunktion; nicht für den gewerblichen Gebrauch
Abmessungen (Schlauchtrommel)	Ca. 480 x 255 x 415 mm
Abmessungen Wandhalter	Ca. 15 x 9,5 x 26,5 cm
Schlauchlänge	19,5 m (12,5 mm Durchmesser)
Länge des Anschlussschlauchs	1,5 m (12,5 mm Durchmesser)
Lieferumfang	Wandhalter, Schlauchtrommel mit Schlauch, Seitenabdeckung, Schlauchanschluss, Wasserhahnanschluss, Schlauchverbinder, Schrauben (4), Dübel (4), Sprühdüse, Schlauchverbinder mit Wasserstopp, Bedienungsanleitung
Befestigungsmaterial	4 Schrauben (ca. 4,8 x 55 mm) und 4 Dübel (ca. 8 x 38 mm) für Ziegel, Beton oder Holz
Drehbereich	180°
Sicherheitsmerkmale	Automatische Stoppfunktion; Wasserstoppverbinder; nicht für Trinkwasser
Installationsanforderungen	Muss senkrecht montiert werden; elektrische Kabel und Wasserleitungen vermeiden; nur für den Außengebrauch; nicht höher als der Wasserhahn, um Rückfluss zu verhindern
Wartung	Gehäuse mit feuchtem Tuch reinigen; obere Klappe öffnen, um das Innere mit Wasser auszuspülen; bei Tropfen die Anschlüsse prüfen
Winterlagerung	Von der Wand entfernen und trocken im Haus lagern, um Frostschäden zu vermeiden
Entsorgung	Verpackung recycelbar; Produkt bei der örtlichen Recyclingstelle entsorgen
Benutzerhinweis	Schlauch niemals frei zurückschnellen lassen; vorsichtig führen; Kinder dürfen es nicht benutzen

Häufig gestellte Fragen - IAN 70720 FLORABEST

Welche Länge und welchen Durchmesser hat der Schlauch?

Der Hauptschlauch ist 19,5 m lang mit einem 12,5 mm Durchmesser. Ein zusätzlicher 1,5 m langer Anschlussschlauch mit demselben Durchmesser ist für den Anschluss an den Wasserhahn enthalten.

Wie installiere ich den wandmontierten Schlauchkasten?

Montieren Sie den Wandhalter senkrecht an einer Ziegel-, Beton- oder Holzwand mit den mitgelieferten Schrauben und Dübeln. Lassen Sie auf jeder Seite ca. 50 cm Freiraum für eine 180°-Drehung. Schieben Sie dann die Schlauchtrommel auf den Halter. Stellen Sie sicher, dass der Installationsort nicht höher als der Wasserhahn ist, um Rückfluss zu verhindern.

Kann dieser Schlauchkasten mit Wasserhähnen im Innenbereich verwendet werden?

Nein, die Schlauchtrommel ist nur für den Außengebrauch bestimmt und kann nicht an Innen-Wasserhähne angeschlossen werden.

Wie funktioniert die automatische Stoppfunktion?

Wenn Sie den Schlauch herausziehen, hören Sie alle Meter ein Klicken. Um den Schlauch auf eine gewünschte Länge zu arretieren, ziehen Sie ihn etwas über das nächste Klicken hinaus. Um den Stopp aufzuheben, ziehen Sie schnell über das nächste Klicken und führen Sie den Schlauch manuell zurück.

Ist der Schlauch für Trinkwasser geeignet?

Nein, der Schlauch ist nicht für die Trinkwasserführung geeignet.

Wie sollte ich die Schlauchtrommel im Winter lagern?

Um Frostschäden zu vermeiden, entfernen Sie die Schlauchtrommel im Winter von der Wand und lagern Sie sie an einem trockenen Ort im Haus.

Was soll ich tun, wenn sich der Schlauch nicht richtig einzieht?

Wenn der Schlauch nicht zurückläuft, halten Sie ihn etwas über Hüfthöhe und führen Sie ihn vorsichtig auf die Trommel. Reduzieren Sie den Wasserdruck, indem Sie etwas Wasser ablaufen lassen oder bei Bedarf den Wasserhahn zudrehen.

Wie reinige ich den Schlauchkasten?

Wischen Sie das Gehäuse mit einem leicht feuchten, fusselfreien Tuch ab. Für die Innenreinigung öffnen Sie die obere Klappe und spülen Sie mit einem kräftigen Wasserstrahl aus, schließen Sie dann die Klappe.

Dürfen Kinder dieses Produkt benutzen?

Nein, dieses Produkt ist kein Spielzeug und darf nicht von Kindern benutzt werden. Bewahren Sie Verpackungsmaterialien außerhalb der Reichweite von Kindern auf, da Erstickungsgefahr besteht.

Welche Sicherheitsvorkehrungen sind bei der Installation zu beachten?

Stellen Sie sicher, dass beim Bohren keine Stromkabel oder Wasserleitungen beschädigt werden. Die Installation darf nur von erfahrenen Personen durchgeführt werden. Öffnen Sie niemals das Gehäuse oder entfernen Sie Schrauben, da interne Federn Verletzungen verursachen können.

BEDIENUNGSANLEITUNG IAN 70720 FLORABEST

Matarslang: ca. 12,5 mm x 1,5 m

Slang: ca. 12,5 mm x 19,5 m

Slange: ca. 12,5 mm × 19,5 m

Die Bedienungsanleitung ist Bestandteil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und

Entsorgung. Machen Sie sich vor der Montage des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäße Verwendung

Der Schlauchaufroller ist als praktischer Ordnungshelfer für den Garten geeignet und verfügt über eine automatische Aufrollfunktion. Eine andere Verwendung als zuvor beschrieben oder eine Veränderung des Produkts ist nicht zulässig und kann zu Verletzungen und/oder Beschädigungen des Produkts führen. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Das Produkt ist nicht für den gewerblichen Einsatz bestimmt.

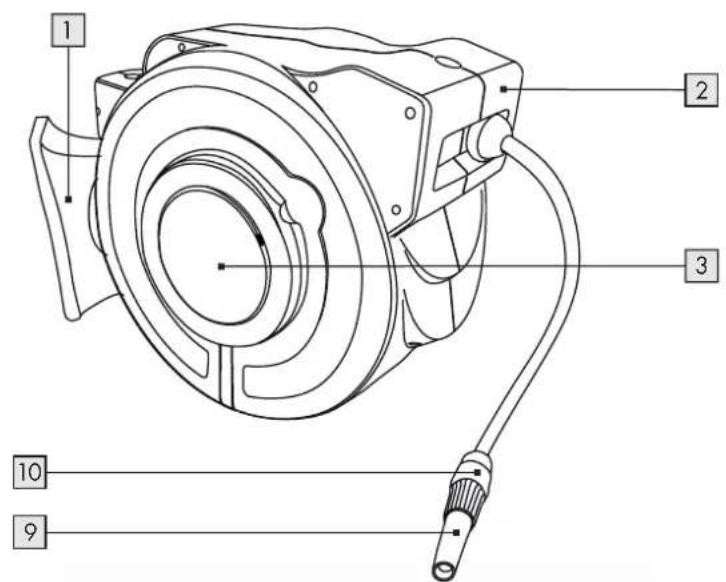

- Teilebeschreibung

1 Wandhalterung
2 Schlauchaufroller mit Gartenschlauch 19,5 m
3 Seitenklappe
4 Zuleitungsschlauch 1,5 m
5 Adapter
6 Wasserhahnanschluss
7 Schraube (ca. ø 4,8 x 55 mm)
8 Dübel (ca. ø 8 x 38 mm)
9 Sprühdüse
10 Adapter mit Wasserstoppfunktion

Lieferumfang

1 x Wandhalterung
1 x Schlauchaufroller mit Gartenschlauch 19,5 m
1 x Seitenklappe
1 x Zuleitungsschlauch 1,5 m
1 x Adapter
1 x Wasserhahnanschluss
4× Schraube (ca. ∅ 4,8×55 mm)
4x Dübel (ca. ø 8x38 mm)
1 x Sprühdüse
1 x Adapter mit Wasserstoppfunktion
1 x Bedienungsanleitung

- Technische Daten

Abmessungen: ca. 480 x 255 x 415 mm Zuleitungsschlauch: ca. 12,5 mm x 1,5 m Schlauch: ca. 12,5 mm x 19,5 m Wandhalterung: ca. 15 x 9,5 x 26,5 cm

Sicherheitshinweise

⚠ VORSICHT! VERLETZUNGSGEFAHR!

DAS PRODUKT GEHÖRT NICHT IN KINDERHÄNDE.

■ DIESES PRODUKT IST KEIN SPIELZEUG!
Dieses Produkt sollte nicht von Kindern benutzt werden.
LEBENS- UND UNFALLGEFAHR FÜR KLEINKINDER UND KINDER! Lassen Sie Kinder niemals unbeaufsichtigt mit Verpackungsmaterial. Es besteht Erstickungsgefahr. Kinder unterschätzen häufig die Gefahren. Halten Sie Kinder stets vom Produkt fern.

VORSICHT! STROMSCHLAGGEFAHR! Stellen Sie sicher, dass Sie bei der Montage keine Stromleitung beschädigen.

⚠ VORSICHT! WASSERSCHADEN! Stellen Sie sicher, dass Sie bei der Montage keine Wasserrohre beschädigen. Beachten Sie auch die Anleitung Ihrer Bohrmaschine.

⚠ VORSICHT! VERLETZUNGSGEFAHR! Stellen Sie sicher, dass alle Teile unbeschädigt und

Sicherheitshinweise / Montage

sachgerecht montiert sind. Bei unsachgemäßer Montage besteht Verletzungsgefahr. Beschädigte Teile können die Sicherheit und Funktion beeinflussen.

Lassen Sie die Montage nur durch fachkundige Personen durchführen!
- Öffnen Sie nicht das Gehäuse. Die Federn sind vorgespannt, diese können zurückschnellen.
■ Entfernen Sie keine Schrauben aus Teilen des Gehäuses.

⚠ VORSICHT!VERLETZUNGSGEFAHR!

Lassen Sie den Schlauch nicht von alleine zurück- schnellen. Führen Sie ihn vorsichtig in das Gehäuse zurück.

⚠ VORSICHT!VERLETZUNGSGEFAHR!

Lassen Sie den Schlauch nicht los, wenn die automatische Stoppfunktion nicht eingerastet ist.

⚠ VORSICHT!VERLETZUNGSGEFAHR!

Achten Sie immer darauf, dass sich der Schlauch nicht selbst zurückwickelt. Dieses kann zu Beschädigungen führen.

Verschließen Sie die Schlauchöffnung, während des Gebrauchs nicht mit Ihren Fingern oder mit Gegenständen.
Um Frostschäden zu vermeiden, demontieren Sie die Schlauchtrommel im Winter von der Wand und lagern diese trocken.

⚠ VORSICHT! RUTSCHGEFAHR! Stellen Sie sicher, dass der Boden in der Nähe der Schlauch- trommel möglichst trocken gehalten wird.

Drehen Sie den Wasserhahn zu, wenn die Trommel nicht in Gebrauch ist.
Der Schlauch ist nicht zum Transport von Trinkwasser geeignet.

- Montage

- Wasserzuleitung montieren

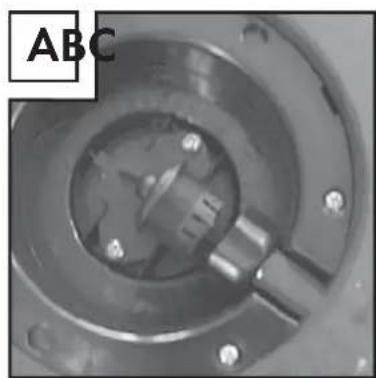

☐ Führen Sie den kurzen Zuleitungsschlauch 4 von außen durch die Öffnung in das Seitenfach der Trommel. Lösen Sie den Schraubdeckel von der Trommel-Schlauchverbindung und führen Sie ihn auf den Zuleitungsschlauch 4 (siehe Abb. A).
□ Stecken Sie den Zuleitungsschlauch 4 fest in

das gezahnte Verbindungsstück und schrauben Sie den Deckel wieder auf (siehe Abb. B).

☐ Schließen Sie das Seitenfach mit der Seitenklappe 3 (siehe Abb. C).

● Montageplatz auswählen

Die Schlauchtrommel ist nur für den Außenbereich geeignet und kann nicht an Innen-Wasserhähne angeschlossen werden.

□ Wählen Sie eine Wandfläch he mit ca. 50cm Platz zu beiden Seiten, so dass die Schlauch- trommel um 180° gedreht werden kann.
□ Wenn Sie den Schlauch um eine Wandecke herumführen möchten, montieren Sie die Schlauchtrommel mind. 1 m von der Ecke entfernt und benutzen Sie eine Schlauchführung (nicht im Lieferumfang enthalten).

Hinweis: Um ein Rückfließen zu vermeiden, montieren Sie die Schlauchtrommel nicht höher als den Wasserhahn.

Oder: Installieren Sie einen Rückfluss-Verhinderer oder einen Absperrhahn zwischen Wasserhahn und Schlauch.

● Wandhalterung montieren

Wichtig! Die Halterung muss vertikal angebracht werden (siehe Abb. E).

□ Verwenden Sie die beiliegenden vier Schrauben und Dübel. Diese sind nur für die Montage an Backstein, Beton – oder Holzwänden geeignet. Für eine Montage an anderen Materialien, benutzen Sie bitte dafür geeignete Schrauben und Dübel. Erkundigen Sie sich im Handel nach den für die jeweilige Wandbeschaffenheit geeigneten Dübel und Schrauben.

● Schlauchtrommel befestigen

□ Stecken Sie die Schlauchtrommel 2 auf die Wandhalterung 1 (siehe Abb. F + G).
☐ Befestigen Sie den Adapter 5 am freien Ende des Zuleitungsschlauches 4 und schrauben Sie dann den Wasserhahnanschluss 6 auf (siehe Abb. D).
□ Stecken Sie den Adapter mit Wasserstoppfunktion 10 und die Sprühdüse 9 auf den langen Gartenschlauch.
☐ Prüfen Sie, ob sich die Schlauchtrommel 2 um 180° drehen lässt (siehe Abb. H).
Drehen Sie vor dem ersten Gebrauch den Wasserhahn auf und lassen Sie Wasser durch den Gartenschlauch laufen.
☐ Überprüfen Sie das Gerät auf undichte Stellen und drehen Sie gegebenenfalls lose Verbindungsstücke fest.

● Schlauchtrommel verwenden

□ Halten Sie das Schlauchende beim Abrollen des Schlauches fest und ziehen Sie den Schlauch aus der Schlauchtrommel 2.
Die hlaschstrommel 2 verfügt über eine automatische Stoppfunktion, so dass der Schlauch in der gewünschten abgerollten Länge gehalten wird. Beim Abrollen des Schlauches ist nach jedem Meter ein Klicken der Stoppfunktion zu hören. Beim Erreichen der gewünschten Länge ziehen Sie den Schlauch noch vorsichtig weiter, bis zum nächsten Klickgeräusch. Der Schlauch wird nun in der gewünschten Länge fixiert und kann auf den Boden gelegt werden, ohne dass er wieder in das Gehäuse zurückschnellt.
□ Wenn Sie den Schlauch weiter verlängern möchten, halten Sie das Schlauchende fest und gehen Sie wie oben beschrieben vor.
☐ Die automatische S toppfunktion wird gelöst, indem Sie den Schlauch kurz über das letzte Klickgeräusch hinausziehen und ihn anschließend vorsichtig von Hand in die Schlauchtrommel 2 zurückführen.
☐ Durch Drehen der Sprühdüse 9, können Sie den Wasserstrahl regulieren.

Hinweise:

☐ Sollte sich der Schlauch bei geöffnetem Wasserhahn nicht richtig zurückführen lassen, verringern Sie den Druck. Lassen Sie entweder das Wasser durch den Schlauch abfließen oder stellen Sie das Wasser ab.
☐ Falls sich der Schlauch nicht von selbst in die Trommel zurückdreht, halten Sie ihn etwas über Hüfthöhe fest und führen Sie ihn vorsichtig von Hand zurück.

- Spritzdüsen verwenden

□ Stecken Sie die Sprühdüse 9 in den Adapter mit der Wasserstoppfunktion 10.
Durchehm des grünen Spritzdüsenteils können Sie den Wasserausfluss regeln. Die Spritzdüse kann zur Unterbrechung des Wasserflusses benutzt werden. Der Adapter mit der Wasser-Stopfunktion unterbricht den Wasserfluss, wenn die Düse vom aufgedrehten Wasserhahn abgenommen wird. Verwenden Sie diese beiden Funktionen ausschließlich für eine zeitweilige Unterbrechung des Wasserflusses. Lassen Sie den Schlauch in solchen Fällen niemals unbeaufsichtigt.

● Wartung, Reinigung und Pflege

☐ Tropft es aus der Schlauchtrommel 2, heben Sie die Seitenklappe 3 mit Hilfe eines Schraubendrehers ab. Prüfen Sie die Trommel-Schlauchverbindung und drehen Sie den Schraubdeckel fest an.
Das Gehäuse reinigen Sie mit einem leicht angefeuchteten, fusselfreien Tuch.
□ Zum Reinigen des Trommelinnern, öffnen Sie das dafür vorgesehene Fenster an der Oberseite der Schlauchtrommel 2 (siehe Abb. I).
□ Spritzen Sie dieses mit einem kräftigen Wasserstrahl aus, anschließend schließen Sie das Fenster (siehe Abb. J, K, L).

Entsorgung

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

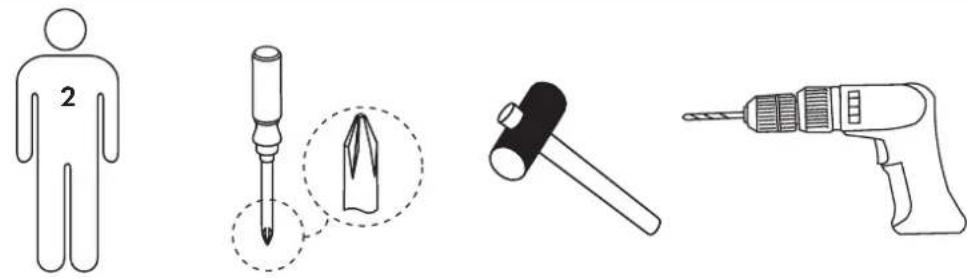

You need · Tarvitset · Du behöver · Du skal bruge · Sie benötigen:
