IAN 277689 - Accessoires vélo CRIVIT - Kostenlose Bedienungsanleitung

Produkttyp	Fahrradzubehör-Set
Marke	Crivit
Modell	IAN 277689
Abmessungen	15 x 8 x 4 cm
Gewicht	150 g
Material	ABS-Kunststoff und Edelstahl
Stromversorgung	Keine (mechanisches Teil)
Farbe	Schwarz
Hauptfunktionen	Klingel, LED-Frontlicht, LED-Rücklicht, Telefonhalter
Befestigung	Lenker (Durchmesser 22-32 mm) und Sattelstütze
Wasserdichtigkeit	IPX4 (spritzwassergeschützt)
Leuchtdauer	Bis zu 10 Stunden im Dauerbetrieb
Batterien	3 AAA-Batterien (nicht enthalten)
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Abrasive Mittel vermeiden.
Sicherheit	CE-konform. Nur am verkehrssicheren Fahrrad verwenden.
Ersatzteile und Reparierbarkeit	Keine austauschbaren Teile. Produkt nicht reparierbar.
Garantie	2 Jahre
Allgemeine Informationen	Vielseitiges Fahrradzubehör. Geeignet für die meisten Stadt- und Mountainbikes.

Häufig gestellte Fragen - IAN 277689 CRIVIT

Wie installiere ich die Klingel und die Beleuchtung an meinem Fahrrad?

Befestigen Sie die Klingel und die Beleuchtung mit den mitgelieferten Halterungen am Lenker. Ziehen Sie die Schrauben von Hand an, ohne Gewalt anzuwenden. Die Rückleuchte wird an der Sattelstütze befestigt.

Welche Batterien werden für die Beleuchtung benötigt?

Die Beleuchtung arbeitet mit 3 AAA-Batterien (LR03), nicht im Lieferumfang enthalten. Verwenden Sie Alkalibatterien für eine längere Betriebsdauer.

Sind die Accessoires wasserdicht?

Ja, sie sind nach IPX4 zertifiziert, was sie vor Spritzwasser schützt. Tauchen Sie sie nicht ins Wasser.

Wie reinige ich die Accessoires?

Verwenden Sie ein weiches, trockenes Tuch, um Schmutz zu entfernen. Vermeiden Sie chemische oder scheuernde Reinigungsmittel.

Ist die Telefonhalterung mit allen Smartphones kompatibel?

Die Halterung ist geeignet für Telefone mit einer Bildschirmdiagonale von 4 bis 6,5 Zoll und einer maximalen Dicke von 12 mm.

Was tun, wenn die Beleuchtung nicht funktioniert?

Überprüfen Sie, ob die Batterien richtig eingelegt sind (Polarität beachten). Versuchen Sie neue Batterien. Wenn das Problem bestehen bleibt, wenden Sie sich an den Kundendienst.

Kann ich diese Accessoires an einem E-Bike verwenden?

Ja, sie sind mit allen Fahrradtypen kompatibel, einschließlich E-Bikes, sofern Lenker und Sattelstütze die angegebenen Durchmesser aufweisen.

Wie lange halten die Batterien in der Beleuchtung?

Bei Dauerbetrieb halten Alkalibatterien etwa 10 Stunden im schwachen Modus und 5 Stunden im starken Modus.

Haben die Accessoires Garantie?

Ja, die gesetzliche Gewährleistung beträgt 2 Jahre ab Kauf. Bewahren Sie den Kassenbon auf.

Wo finde ich die vollständige Anleitung?

Die Bedienungsanleitung steht als kostenloser PDF-Download auf der Website notice-facile.com zur Verfügung oder über den QR-Code auf der Verpackung.

BEDIENUNGSANLEITUNG IAN 277689 CRIVIT

Klappen Sie vor dem Lesen die Sate mit den Abzidungen aus und machen Sie sich anschließend mit einen Funktionen des Antika vertraut.

BIKE WORKSTAND

FAHRRAD.MONTAGESTÄNDER

Aufbauanleitung

DK

CYKEL-MONTERINGSSTANDER

Brugerveiledning

NL ME

FIETS-MONTAGESTEUN

Gebruiksaanwijzing

DE/AT/CH Bedienungs- und Sicherheirshinweise

Página 12

Seite 15

IAN 277689IAN 277689

08 11 NI OK FR

NL SE DE AT CH

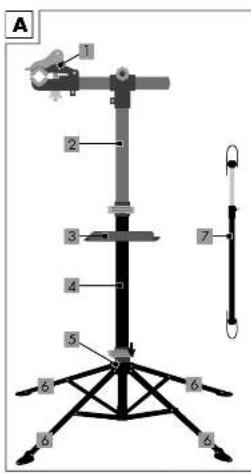

Overview of parts:

AT CH U! Fahrredbolterung

(2) Teleskopstange

(3) Werkzeugscho

[4] Stolty

(5) Gelenkverbindung

(6) Standlüße

(7) Vorderad-Stabilisator

DK Deloversigt:

(1) Cykelolder
(2) Teleskopstang
(3) Veerklojskäl
(4) Static
(5) Ledforbindelse
(6) Fødder

(7) Stabilisalar form

Herzlichen Glückwunsch!

Mit Ihrem Kauf haben Sie sich für einen hochwertigen Artikel entschieden. Machen Sie sich vor der ersten Verwendung mit dem Artikel vertraut.

Lesen Sie hierzu aufmerksam die nachfolgende Gebrauchsanweisung.

Benutzen Sie den Artikel nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Anweisung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des Artikels an Dritte ebenfalls mit aus.

Lieferumfang

1 x Fahrrad-Montageständer
1 x Montagewerkzeug
1 x Aufbauanleitung

Technische Daten

Maximale Traglast: 30 kg

Für Fahrradrahmen von 25 mm - 40 mm

Bestimmungsgemäße Verwendung

Dieser Fahrrad-Montageständer wurde für den privaten Gebrauch entwickelt.

Sicherheitshinweise

Verletzungsgefahr!

• Lesen Sie die Bedienungsanleitung sorgfältig vor dem Aufbau durch und befolgen Sie die Schritte nacheinander, so wie in der Bedienungsanleitung beschrieben.
• WARNUNG! Überschreiten Sie nicht die maximal zulässige Nutzlast von 30 kg! Es besteht die Gefahr von Verletzungen sowie Beschädigungen am Artikel.
• Kontrollieren Sie regelmäßig sämtliche Teile des Fahrrad-Montageständers. Lockere Verschraubungen müssen nachgezogen, defekte Teile ersetzt werden, um Beschädigungen am Artikel zu vermeiden.
• Achten Sie darauf, dass auch die Innensechskantschrauben am oberen Rohrverbinder immer fest angezogen sind.

• Vorsicht! Quetschgefahr!

• WARNUNG! Den Fahrrad-Montageständer nur auf festem und ebenem Untergrund aufstellen, um ein Umfallen des Artikels zu vermeiden.
• WARNUNG! Keine Personen auf das montierte Fahrrad setzen. Es besteht Verletzungsgefahr.
• ACHTUNG! Nicht bestimmungsgemäßer oder gar unsachgemäßer Gebrauch kann zur Gefährdung von Personen oder zu Beschädigungen des Fahrrads führen.
• Vermeiden Sie aggressive chemische Mittel (z. B. Lösungsmittel)!

Achten Sie beim Auseinander- und Zusammenklappen des Montageständers darauf, dass Sie sich nicht Ihre Finger quetschen.

- Platzieren Sie den Montageständer so, dass Sie auch bei aufgesetztem Fahrrad ausreichend Bewegungsraum haben.

• Vermeidung von Sachschäden!

Zur Vermeidung von Beschädigungen am Fahrrad achten Sie darauf, dass Sie keine Züge und/oder Verkabelungen im Montage- ständer einklemmen.

• Beim Einspannen von Carbonrahmen oder dünnwandigen Aluminiumrahmen achten Sie bitte darauf, die Rahmen nicht zu beschädigen.
• Die Führungs- und Feststellteile müssen öl- und fettfrei gehalten werden.

Montage

Hinweis:

Optional können Sie die Füße des Montageständers mit dem Untergrund verschrauben, um eine höhere Stabilität zu erreichen. Bitte verwenden Sie dafür geeignetes Befestigungsmaterial. Zusätzlich ist dem Artikel ein Stabilisator zur Vorderradbefestigung eines montierten Fahrrads beigelegt (7).

Stellen Sie das Stativ des Fahrradmontageständers auf, indem Sie die Gelenkverbindung (5) auf dem Stativ (4) bis zum Anschlag nach unten schieben. Fixieren Sie das Gelenk mit der Schnellspannklemme (Abb. B).

Drehen Sie zunächst die Klemme rechtsherum an, bis Sie einen leichten Widerstand spüren. Drehen Sie dann noch eine Umdrehung weiter, bevor Sie die Klemme zuklappen. Beim Zuklappen sollten Sie einen starken Widerstand spüren. Kontrollieren Sie die Fixierung anschließend. Klappen Sie die Standfüße (6) der Stativbeine nach unten und vergewissern Sie sich, dass der Artikel auf einem festen und ebenen Untergrund steht. Stecken Sie nun die Teleskopstange (2) in das Stativ und montieren Sie anschließend die Fahrradhalterung (1) an der Teleskopstange. Die Werkzeugschale (3) können Sie an einer beliebigen Stelle des Stativs (4) anbringen.

Aufsetzen des Fahrrads

Hinweise:

• Kontrollieren Sie nach dem Aufsetzen den sicheren Sitz des Fahrrads und den sicheren Stand des Fahrrad-Montageständers.
• Beachten Sie die maximalen Auszugslängen der Teleskopstange (2) und der Fahrradhalterung (1), überschreiten Sie nicht die angebrachten Markierungen.

Wählen Sie einen Abschnitt des Fahrradrahmens, den Sie in die Halterung des Fahrrad-Montageständers einklemmen möchten. Dieser Abschnitt des Rahmens muss unbedingt in der Schwerpunktmitte des Fahrrads liegen. Stellen Sie den Winkel der Fahrradhalterung (1) passend zu der ausgewählten Rahmenlage des Fahrrads ein (siehe Beispiele in Abb. C und Abb. D). Ziehen Sie anschließend die Schraube an der Klemmvorrichtung der Fahrradhalterung fest an. Setzen Sie das Fahrrad nun in die Fahrradhalterung und klappen Sie den Schnellspanner nach vorne (Abb. F). Prüfen Sie den sicheren Sitz des Fahrrads. Sollte die Klemmung nicht ausreichend sein, lösen Sie die Klemmvorrichtung wieder und ziehen Sie die Flügelmutter unter der Fahrradhalterung weiter an.

Anschließend klappen Sie die Schnellspannvorrichtung wieder nach unten. Prüfen Sie die Fixierung erneut.

- Wir empfehlen, den folgenden Schritt (die Höhenverstellung) mit 2 Personen durchzuführen.

Anschließend können Sie die Teleskopstange (2) auf die gewünschte Höhe ausziehen. Durch Drehen der Teleskopstange können Sie auch die Position des eingeklemmten Fahrrads verändern. Sobald Sie die gewünschte Höhe und Position erreicht haben, fixieren Sie das Teleskoprohr mit dem Schnellspanner am Stativ. Gehen Sie dabei genauso vor, wie bei dem Schnellspanner am Stativgelenk (Abb. B). Um das Vorderrad zu stabilisieren, können Sie den mitgelieferten Vorderrad-Stabilisator (7) zwischen dem Vorderradlenker und dem Tele-koprohr einspannen (Abb. E).

Werkzeugschale

In der Werkzeugschale befindet sich im größten Fach ein Magnet zur Fixierung von Kleinmaterialien.

Reinigung und Pflege

Reinigen Sie den Fahrrad-Montageständer regelmäßig mit warmem Wasser und ph-neutraler Seife. Immer mit einem trockenen Tuch nachwischen! Vermeiden Sie aggressive chemische Mittel (z. B. Lösungsmittel)! Lagern Sie den Artikel an einem trockenen und gut belüfteten Ort.

Hinweis zur Entsorgung

Verpackung und Artikel bitte umweltgerecht und sortenrein entsorgen! Entsorgen Sie den Artikel über einen zuge- lassenen Entsorgungsbetrieb oder über Ihre kommunale Gemeindeverwaltung. Beachten Sie die aktuell geltenden Vorschriften.

3 Jahre Garantie

Der Artikel wurde mit großer Sorgfalt und unter ständiger Kontrolle produziert. Sie erhalten auf diesen Artikel drei Jahre Garantie ab Kaufdatum. Bitte bewahren Sie den Kassenbon auf. Die Garantie gilt nur für Material- und Fabrikationsfehler und entfällt bei missbräuchlicher oder unsachgemäßer Behandlung. Ihre gesetzlichen Rechte, insbesondere die Gewährleistungsrechte, werden durch diese Garantie nicht eingeschränkt.

Bei etwaigen Beanstandungen wenden Sie sich bitte an die unten stehende Service-Hotline oder setzen Sie sich per E-Mail mit uns in Verbindung. Unsere Servicemitarbeiter werden das weitere Vorgehen schnellstmöglich mit Ihnen abstimmen. Wir werden Sie in jedem Fall persönlich beraten.

Die Garantiezeit wird durch etwaige Reparaturen aufgrund der Garantie, gesetzlicher Gewährleistung oder Kulanz nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Nach Ablauf der Garantie anfallende Reparaturen sind kostenpflichtig.

IAN: 277689

DE Service Deutschland

Tel.: [phone]

E-Mail: [e-mail]

AT Service Österreich

Tel.: [phone]

(0,15 EUR/Min.)

E-Mail: [e-mail]

CH Service Schweiz

Tel.: [phone]

(0,08 CHF/Min.,

Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

Ersatzteile zu Ihrem Artikel finden Sie auch unter:

www.delta-sport.com, Rubrik Service - Ersatzteilservice Lidl
