DN-300R MKII - Medienplayer DENON - Kostenlose Bedienungsanleitung

Produkttyp	Professioneller Medienplayer
Marke	Denon
Modell	DN-300R MKII
Unterstützte Audioformate	WAV, MP3, FLAC, AAC, Ogg Vorbis
Speichermedien	USB, SD/SDHC, externe Festplatte (FAT32)
Audioausgänge	Symmetrischer XLR, unsymmetrischer RCA, Kopfhörer (6,35 mm Klinke)
Audioeingang	RCA Line-Eingang (Aux)
Netzwerkkonnektivität	Ethernet 100Base-T, Wi-Fi (optional über USB-Adapter)
Bildschirm	Hintergrundbeleuchtetes LCD-Display (2 Zeilen)
Abmessungen (B x H x T)	482 x 44 x 200 mm (1U Rack-Format)
Gewicht	3,0 kg
Stromversorgung	100-240 V AC, 50/60 Hz, Leistungsaufnahme 15 W
Hauptfunktionen	Wiedergabe, Pause, Suche, Wiederholung, Programmierung, Zufallswiedergabe, CUE-Marken, Überblendung
Fernbedienung	Infrarot (Fernbedienung enthalten)
Pflege und Reinigung	Das Gerät mit einem weichen, trockenen Tuch abstauben. Keine scheuernden Reinigungsmittel oder Lösungsmittel verwenden.
Sicherheit	Nicht Feuchtigkeit, Stößen oder extremen Temperaturen aussetzen. Vor der Reinigung Netzstecker ziehen.
Ersatzteile und Reparierbarkeit	Verfügbarkeit von Ersatzteilen (Netzteil, Hauptplatine) bei autorisierten Händlern. Reparatur durch qualifizierten Techniker möglich.
Allgemeine Informationen	Gerät für den Einsatz in Studio, Radio und Veranstaltungen. Garantie 2 Jahre.
Mitgeliefertes Zubehör	Netzkabel, Fernbedienung, RCA-Audiokabel, Rackmontagewinkel, Bedienungsanleitung

Häufig gestellte Fragen - DN-300R MKII DENON

Welche Audioformate unterstützt der Denon DN-300R MKII?

Der DN-300R MKII unterstützt die Formate WAV, MP3, FLAC, AAC und Ogg Vorbis.

Kann ich einen USB-Stick mit dem Gerät verwenden?

Ja, das Gerät akzeptiert USB-Sticks, die mit FAT32 oder NTFS formatiert sind. Schließen Sie ihn vor dem Einschalten an den USB-Anschluss (vorne) an.

Wie setze ich das Gerät auf die Werkseinstellungen zurück?

Halten Sie die STOP-Taste 5 Sekunden lang gedrückt, während Sie das Gerät einschalten. Bestätigen Sie dann im Menü.

Ist der DN-300R MKII für den Rack-Einbau geeignet?

Ja, er ist im 1U-Format und es werden Rackmontagewinkel für den Standardeinbau mitgeliefert.

Wie lange ist die Lebensdauer des LCD-Bildschirms?

Das LCD-Display ist für eine Lebensdauer von ca. 30.000 Stunden unter normalen Bedingungen ausgelegt. Bei einem Defekt wenden Sie sich an einen autorisierten Reparaturdienst.

Wie übertrage ich Audiodateien von einem Computer?

Übertragen Sie die Dateien über USB (Stick oder Kabel) oder Netzwerk mittels SMB-Freigabe. Das Gerät muss im Netzwerkmodus konfiguriert sein.

Kann ich direkt einen Kopfhörer anschließen?

Ja, auf der Vorderseite befindet sich eine 6,35 mm Klinkenbuchse für Kopfhörer mit separater Lautstärkeregelung.

Wie hoch ist die Kopfhörerausgangsleistung?

Der Kopfhörerausgang liefert 100 mW an 32 Ohm, ausreichend für die meisten professionellen Kopfhörer.

Wie aktualisiere ich die Firmware?

Laden Sie die neueste Version von der Denon-Website herunter, kopieren Sie die .bin-Datei auf einen leeren FAT32-USB-Stick, stecken Sie ihn ein und folgen Sie den Anweisungen im Menü System > Update.

Was tun, wenn das Gerät nicht einschaltet?

Überprüfen Sie zuerst das Netzkabel und die Steckdose. Wenn das Problem weiterhin besteht, trennen Sie das Gerät für 10 Sekunden vom Strom und schließen Sie es wieder an. Bei anhaltenden Defekten wenden Sie sich an den Denon-Support.

BEDIENUNGSANLEITUNG DN-300R MKII DENON

Benutzerhandbuch (Deutsch)

Einführung

Bitte lesen Sie das Setup-Kapitel in dieser Anleitung, um zu erfahren, wie Sie das DN-300R MKII in Ihr Audiosystem integrieren können. Lesen Sie anschließend das Kapitel Betrieb, um das DN-300R MKII in Betrieb zu nehmen.

Lieferumfang

DN-300R MKII

Netzkabel

(4) Gummifüße

Rack-Montagewinkel (am Gerät angebracht)

Benutzerhandbuch

Sicherheitshinweise und Garantieinformationen

Kundendienst

Für die neuesten Informationen zu diesem Produkt (Dokumentation, technische Daten, Systemanforderungen, Informationen zur Kompatibilität etc.) und zur Produktregistrierung besuchen Sie denonpro.com.

Für zusätzlichen Produkt-Support besuchen Sie denonpro.com/support.

Sicherheitshinweise

Bitte beachten Sie auch das mitgelieferte Handbuch für Sicherheitshinweise und Garantieinformationen.

Bevor Sie das Gerät einschalten:

Sorgen Sie dafür, dass alle Anschlüsse sicher und korrekt sind und dass keine Probleme mit den Verbindungskabeln bestehen.

Auch wenn das Gerät ausgeschaltet ist, werden einige Schaltkreise mit Strom versorgt. Wenn das Gerät längere Zeit nicht benutzt wird, ziehen Sie das Netzkabel aus der Steckdose.

Über Kondensation:

Wenn zwischen dem Geräteinneren und der Umgebung große Temperaturunterschiede bestehen, kann sich Kondenswasser im Inneren des Gerätes bilden, wodurch das Gerät nicht ordnungsgemäß funktioniert. In solchen Fällen lassen Sie das Gerät ausgeschaltet ein bis zwei Stunden ruhen und warten bis sich die Temperaturunterschiede angeglichen haben bevor Sie das Gerät wieder verwenden.

Vorsichtsmaßnahmen bei der Verwendung von Mobiltelefonen:

Die Verwendung eines Mobiltelefons in der Nähe dieses Geräts kann Störgeräusche verursachen. Wenn dies geschieht, bewegen Sie das Mobiltelefon weiter weg vom Gerät, wenn Sie es verwenden.

Transport des Gerätes:

Bevor Sie das Gerät bewegen, schalten Sie es aus und ziehen das Netzkabel aus der Steckdose. Als nächstes ziehen Sie die Verbindungskabel von den anderen Geräten ab.

Zur Pflege:

Wischen Sie das Gehäuse und das Panel mit einem weichen Tuch ab.

Folgen Sie den Anweisungen, wenn Sie einen chemischen Reiniger verwenden.

Verwenden Sie weder Benzol, Verdünner, Insektengift oder andere organische Lösungsmittel zur Reinigung des Geräts. Diese Materialien können Materialveränderungen und Entfärbungen verursachen.

Warnungen zur Rackmontage:

EIA-Standard 19"-Rack (48.3 cm)

(Erforderliche Rack-Spezifikationen für die Montage des Geräts in einem Rack)

Kompatibel mit 1U-Rack-Größe

Rack mit Führungsschiene oder Regalbrett, das das Gerät tragen kann.

Funktionen

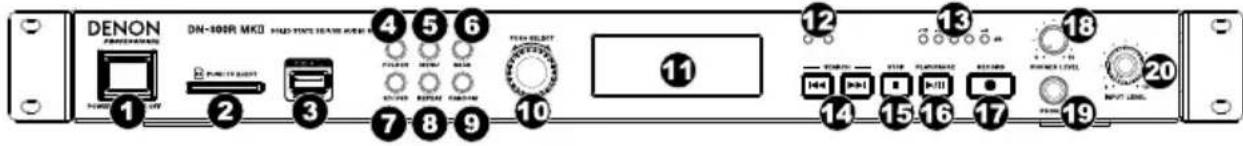

Vorderseite

1. Ein-/Ausschalter: Drücken Sie diese Taste, um das Gerät ein-/auszuschalten. Sorgen Sie dafür, dass AC In ordnungsgemäß mit einer Steckdose verbunden ist. Schalten Sie das Gerät während der Medienwiedergabe nicht aus—dies könnte Ihr Medium beschädigen.
2. SD-Kartensteckplatz: Stecken Sie eine SDHC/SDXC-Karte in diesen Steckplatz.
3. USB-Port: Schließen Sie ein Massenspeichergerät der USB-Klasse an diesen Port an.
4. Folder: Drücken Sie diese Taste, um diese Ordnerliste auf dem aktiven Gerät (SD oder USB) anzuzeigen.
5. Menu: Drücken Sie diese Taste, um auf das Menü zuzugreifen.
6. Back: Drücken Sie diese Taste, um im Menü zurückzunavigieren.
7. SD/USB: Drücken Sie diese Taste, um zwischen den Modi SD, USB und SD+USB umzuschalten.
8. Repeat: Drücken Sie diese Taste, um durch folgende Wiederholungs-Modi zu blättern: Siehe Betrieb > Wiedergabe > Wiedergabe-Modi für nähere Informationen.
9. Random: Drücken Sie diese Taste, um das Zufallswiedergabe-Modus ein-/auszuschalten: Siehe Betrieb > Wiedergabe > Wiedergabe-Modi für nähere Informationen.
10. Jog-Rad: Drehen Sie dieses Rad, um Tracks auszuwählen oder die im Display angezeigten Optionen zu bearbeiten. Drücken Sie auf dieses Rad, um eine Auswahl zu bestätigen.
11. Display: Dieses Display zeigt die aktuelle Funktion des Gerätes.
12. SD/USB-Anzeigen: Diese LEDs leuchten rot, um anzuzeigen, dass eine SD-Karte und/oder ein USB-Gerät angeschlossen und für die Aufnahme ausgewählt ist. Wenn ein anderes Gerät angeschlossen, aber nicht für die Aufnahme ausgewählt ist, leuchtet die entsprechende LED blau, wenn die Wiedergabe oder Aufnahme gestoppt wird.
13. Eingangspegelanzeigen: Zeigt den Eingangssignalpegel der Audio-Eingänge an. Wenn die rote LED dauerhaft leuchtet, wird empfohlen, den Eingangspegel zu senken.
14. Track/Search-Tasten: Drücken Sie eine dieser Tasten, um zum vorherigen oder nächsten Track zu springen. Halten Sie diese Tasten gedrückt, um den aktuellen Track zurück- oder vorzuspulen.
15. Stop: Drücken Sie diese Taste, um Wiedergabe oder Aufnahme zu stoppen.
16. Play/Pause: Drücken Sie diese Taste, um die Wiedergabe zu starten/wieder aufzunehmen oder zu pausieren.
17. Record: Drücken Sie diese Taste, um die Aufnahme zu starten. Während der Aufnahme leuchtet die Taste durchgehend. Wenn Auto Track eingeschaltet ist, blinkt die Taste.
18. Kopfhörer-Pegel: Regelt die Lautstärke des Kopfhörerausgangs.
19. Kopfhörerbuchse: Verbinden Sie 1/4" (6,35 mm) Kopfhörer mit diesem Ausgang.
20. Input Level: Passt die Lautstärke des Audio-Eingangs an.

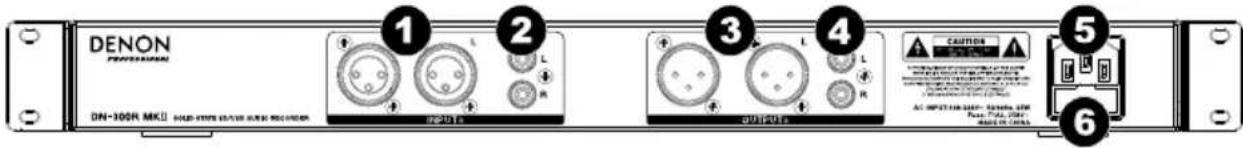

Rückseite

1. Audio-Eingänge (symmetrischer XLR): Verwenden Sie XLR-Kabel, um eine externe Audioquelle an diese Eingänge anzuschließen.
2. Audio-Eingänge (unsymmetrischer Cinch): Verwenden Sie Cinch-Kabel, um eine externe Audioquelle an diese Eingänge anzuschließen.
3. Audio-Ausgänge (symmetrisch XLR): Verwenden Sie XLR-Kabel, um externe Lautsprecher, Soundsysteme etc. mit diesen Ausgängen zu verbinden.
4. Audio-Ausgänge (unsymmetrisch RCA): Verwenden Sie Cinch-Kabel, um externe Lautsprecher, Soundsysteme etc. mit diesen Ausgängen zu verbinden.
5. AC In: Verwenden Sie das mitgelieferte Netzkabel, um diesen Eingang mit einer Steckdose zu verbinden.
6. Sicherung: Wenn die Sicherung des Geräts beschädigt ist, ersetzen Sie sie mit einer Sicherung, die einen geeigneten Sicherungswert besitzt. Die Verwendung einer Sicherung mit falschem Sicherungswert kann das Gerät und/oder Sicherung beschädigen.

Setup

Wichtig: Schließen Sie alle Kabel sicher und ordnungsgemäß an (Stereo-Kabel: links mit links, rechts mit rechts) und bündeln Sie sie nicht mit dem Netzkabel.

1. Verwenden Sie XLR- oder Stereo-Cinchkabel, um die Ausgänge Ihrer Audioquellen mit den Eingängen (symmetrisch oder unsymmetrisch) des DN-300R MKII zu verbinden.
2. Verwenden Sie XLR-Kabel oder ein Stereo-Cinch-Kabel, um die Ausgänge (symmetrisch oder unsymmetrisch) mit den analogen Eingängen Ihres externen Empfängers, Verstärkers usw. zu verbinden.
3. Nachdem alle Verbindungen hergestellt wurden, verbinden Sie die Netzeingangsbuchse über das mitgelieferte Netzkabel mit einer Steckdose.
4. Schalten Sie alle Eingangsquellen ein.
5. Schalten Sie das DN-300R MKII ein.

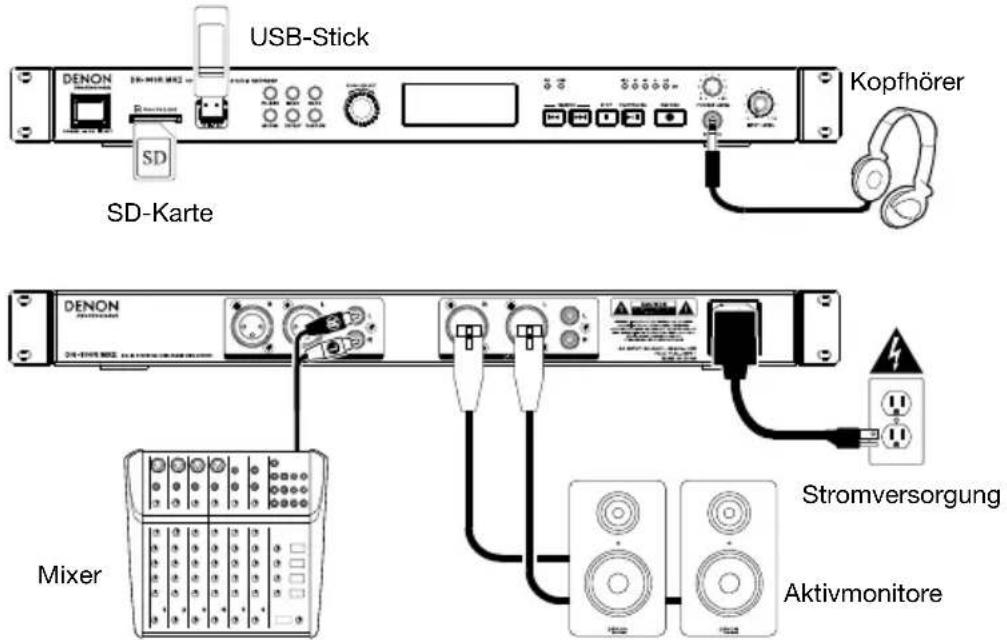

Anschlussdiagramm

Teile, die nicht unter Einführung > Lieferumfang angegeben sind, sind separat erhältlich.

Betrieb

Aufnahme

So zeichnen Sie Dateien auf einem USB-Gerät oder einer SD-Karte auf:

1. Führen Sie einen oder beide der folgenden Schritte aus:

2. Schließen Sie Ihr USB-Gerät (Massenspeicher-Klasse) an den USB-Anschluss an.

3. Stecken Sie Ihre SDHC/SDXC-Karte in den SD-Kartensteckplatz bis sie hörbar "klickt".

4. Schließen Sie Ihre externe Audioquelle über XLR- oder Cinch-Kabel an die Audioeingänge an.

5. Wenn das Gerät ausgeschaltet ist, drücken Sie die Taste Power, um das Gerät einzuschalten.
6. Wählen Sie den gewünschten Medientyp aus, indem Sie die Taste SD/USBdrücken.
7. Drücken Sie erneut die Taste Record, um die Aufnahme zu starten.
8. Wenn Sie mit der Aufnahme fertig sind, drücken Sie die Stop-Taste.

Wichtig: Weitere Informationen zu den verschiedenen Einstellungen für die Aufnahme finden Sie unter Menübetrieb.

Wiedergabe

So spielen Sie Audiodateien auf einem USB-Gerät oder einer SD-Karte ab:

1. Führen Sie einen der folgenden Schritte aus:

2. Schließen Sie Ihr USB-Gerät (Massenspeicher-Klasse) an den USB-Anschluss an.

3. Stecken Sie Ihre SDHC/SDXC-Karte in den SD-Kartensteckplatz bis sie hörbar "klickt".

4. Wenn das Gerät ausgeschaltet ist, drücken Sie die Taste Power, um das Gerät einzuschalten.

5. Wählen Sie den gewünschten Medientyp aus, indem Sie die Taste SD/USB drücken.

6. Wählen Sie eine Audiodatei aus, indem Sie das Jog-Rad drehen oder die Track/Search-Tasten drücken. Wenn Ihr Medium Ordner enthält, verwenden Sie die Taste Folder, um die Liste der Ordner anzuzeigen.
7. Um die Wiedergabe zu starten, drücken Sie die Play/Pause-Taste am Gerät.

Wenn Sie Audiodateien abspielen, können Sie eine der folgenden Aktionen ausführen:

• Um die Wiedergabe zu starten, zu pausieren oder wieder aufzunehmen, drücken Sie die Taste Play/Pause.
• Zum Stoppen der Wiedergabe drücken Sie die Taste Stop.
• Um vor- oder rückwärts durch den Track zu navigieren, halten Sie eine der Track/Search-Tasten gedrückt. Um die Wiedergabe wieder aufzunehmen, lassen Sie die Taste los.
• Um einen anderen Ordner oder Audiodatei auszuwählen, befolgen Sie die in Schritt 4 beschriebenen Schritte.
• Um ein USB-Gerät zu entfernen, ziehen Sie es vorsichtig aus dem USB-Port, wenn das Gerät nicht spielt oder zeichnet auf. (Wenn ein USB-Gerät während der Wiedergabe oder Aufnahme entfernt wird, kann es zu Geräteschäden kommen.)
• Um eine SD-Karte zu entfernen, drücken Sie sie vorsichtig in den SD-Kartensteckplatz, wenn das Gerät nicht spielt oder zeichnet auf. Die SD-Karte wird weit genug herausspringen, so dass sie herausgezogen werden kann. (Das Entfernen einer SD-Karte, während der Wiedergabe oder Aufnahme, kann die Karte beschädigen.)

Wichtig: Bitte lesen Sie den Abschnitt Weitere Informationen, um mehr über die verschiedenen Arten von USB-Geräten und SD-Karten zu erfahren, die das DN-300R MKII unterstützt.

Wiedergabemodi

Drücken Sie die Taste Repeat, um die folgenden Optionen auszuwählen:

• Alle Wiedergeben: Spielt alle Dateien auf dem Gerät ab und stoppt anschließend. Dies ist der Standardwiedergabemodus.
• Ordner abspielen: Spielt alle Dateien im aktuell ausgewählten Ordner, jedoch nicht in den Unterordnern ab und stoppt anschließend. Das Wiedergabeordnersymbol (F▶) erscheint im Display.
• Einzelwiedergabe: Gibt einen einzelnen Track wieder und stoppt dann. Das Einzelwiedergabe-symbol (1▶) erscheint im Display.
• Alle wiederholen: Wiederholt alle Dateien auf dem Gerät. Das Wiederholungssymbol (€) erscheint im Display.
• Ordner Wiederholen: Wiederholt alle Dateien im aktuell ausgewählten Ordner, jedoch nicht in den Unterordnern. Das Ordnerwiederholungssymbol (F) erscheint im Display.
• Einzelwiederholung: Wiederholt eine einzelne Datei. Das Einzelwiederholungssymbol (κ) erscheint im Display.

Drücken Sie die Taste Random, um die folgenden Optionen auszuwählen:

• Ein: Alle Dateien auf dem Gerät oder im ausgewählten Ordner, jedoch nicht in den Unterordnern, werden zufällig wiedergegeben. Das Zufallssymbol (R) erscheint im Display.
• Aus: Dateien werden nacheinander in der Reihenfolge ihrer Tracknummer wiedergegeben. Dies ist der Standardwiedergabemodus.

Hinweis: Sie können die Zufallswiedergabemodus kombinieren und die Alle Wiedergeben-, Ordner abspielen-, Alle wiederholen-, oder Ordner Wiederholen-Modi.

Menübetrieb

1. Record

1. Auto Lvl: Schaltet Auto Level Ein oder Aus. Wenn Auto Level eingeschaltet ist, wird der Aufnahmepegel für die Eingänge automatisch um -3 dB (± 3 dB) gehalten.
2. Rec Mode: Legt fest, wie und welche Art von Dateien von den folgenden Optionen aufgezeichnet werden:

- Mono: Zeichnet eine einzelne Monodatei auf dem/den ausgewählten Gerät(en) auf.

- Stereo (Standardeinstellung): Nimmt eine einzelne Stereodatei auf dem/den ausgewählten Gerät(en) auf.

- Dual-Mono: Bei der Aufnahme auf SD oder USB werden zwei Mono-Audiodateien gleichzeitig auf dem Gerät aufgezeichnet. Die zweite Datei wird bei -10 dB aufgenommen, um Ihre Aufnahme vor versehentlichen Spitzenwerten in der Audioquelle zu schützen. Beim Aufnehmen auf beide SD und USB, werden zwei Mono-Audiodateien auf jeder Gerät aufgezeichnet (vier Dateien insgesamt). Die zweite Datei auf jeder Gerät wird bei -10 dB aufgenommen.

- Dual-Stereo: Wenn Sie auf SD oder USB aufnehmen, werden zwei Stereodateien gleichzeitig auf dem Gerät aufgezeichnet. Die zweite Datei wird bei -10 dB aufgenommen. Beim Aufnehmen auf beide SD und USB, werden zwei Stereodateien auf jeder Gerät aufgezeichnet (vier Dateien insgesamt). Die zweite Datei auf jeder Gerät wird bei -10 dB aufgenommen.

Hinweis: Dual Mono und Dual Stereo sind nur bei 44.1K/16Bit WAV-Aufnahmen verfügbar.

Wenn Sie eine SD-Karte und/oder USB-Laufwerks verwenden und eine der beiden Aufnahmeoptionen wählen, fordert der DN-300R MKII Sie auf, die SD-Karte und/oder USB-Laufwerks zu testen, um sicherzustellen, dass sie mit den Dual-Aufnahmefunktionen kompatibel ist. Drehen Sie das Jog-Rad, um Yes auszuwählen und drücken das Rad zur Bestätigung. Der DN-300R MKII testet die SD-Karte und/oder USB-Laufwerks und zeigt an, ob der Test passed (bestanden) oder failed (nicht bestanden) wurde. Bei Verwendung der Dual-Aufnahme werden SDHC/SDXC-Karten der Klasse 10 oder höher benötigt.

1. Pre Rec: Schaltet Pre-Record Ein oder Aus. Wenn Pre-Record eingeschaltet ist, wird ein 2-Sekunden-Audiodatenpuffer gespeichert. Wenn die Aufnahmetaste gedrückt wird, wird dieser Puffer zu Beginn der Aufzeichnung verwendet.

Hinweis: Pre-Record kann nicht mit 48K/24Bit WAV-Aufnahmen verwendet werden.

1. Auto Track: Schaltet Auto Track ein oder aus. Wenn Auto Track ausgeschaltet ist, müssen neue Tracks manuell erstellt werden (durch Starten und Stoppen der Aufnahme). Wenn Auto Track eingeschaltet ist, blinkt die Record-Taste und die Aufnahme startet und stoppt auf Grundlage der folgenden Optionen. Drücken Sie das Jog-Rad, um die unten aufgeführten Optionen auszuwählen und anschließend deren Werte einzustellen.

2. Level: Startet und stoppt die Aufnahme, wenn der Eingangspegel einen bestimmten Schwellenwert überschreitet. Stellen Sie dies auf -24, -30, -36 oder -42 dB ein.

3. Zeit: Stoppt die Aufnahme nach Ablauf einer bestimmten Zeitspanne. Setzen Sie dies auf 1 Minute, 5 Minuten (Standard), 10 Minuten, 15 Minuten, 30 Minuten, 1 Stunde, 2 Stunden, 8 Stunden, 12 Stunden oder 24 Stunden. Sie können auch jederzeit auf Stop drücken, um die Aufnahme zu beenden.

Hinweis: Wenn Sie die Optionen 8 Stunden, 12 Stunden oder 24 Stunden verwenden, stellen Sie sicher, dass das Format auf MP3 eingestellt ist. WAV-Dateien sind zu groß und stoppen die Aufnahme vor der eingestellten Zeit.

2. Browse

1. SD: Wählen Sie diese Option, um den Inhalt einer SD-Karte anzuzeigen.

2. USB: Wählen Sie diese Option, um den Inhalt eines USB-Laufwerks anzuzeigen.

3. System

1. Format: Wählen Sie diese Option, um das Aufzeichnungsformat einzustellen. Wählen Sie WAV (44.1K/16bit oder 48K/24bit) oder MP3 (192Kbps oder 256Kbps).

2. Info: Wählen Sie diese Option, um die folgenden Informationen anzuzeigen:

3. Format: Zeigt das aktuelle Aufnahmeformat an.

4. Rec Mode: Zeigt den aktuellen Aufnahmemodus an.
   • Media Size: Zeigt die Gesamtgröße des angeschlossenen Geräts an.
5. Free Size: Zeigt den verbleibenden freien Speicherplatz auf dem verbundenen Gerät an.
6. Time Left: Zeigt die verbleibende Aufnahmezeit auf dem angeschlossenen Gerät an.
7. Tracks: Zeigt die Anzahl der Tracks auf dem angeschlossenen Gerät an.
8. Folders: Zeigt die Anzahl der Ordner auf dem angeschlossenen Gerät an.

4. Utility

1. Time/Date: Zeigt das aktuelle Datum und die Uhrzeit an. Drehen Sie das Jog-Rad, um zwischen Datum und Uhrzeit umzuschalten und drücken Sie es erneut, um die aktuelle Einstellung zu bearbeiten. Verwenden Sie die Back-Taste, um nach Abschluss der Bearbeitung zum Hauptmenü zurückzukehren.
2. FW Version: Zeigt die aktuelle Firmwareversion an.
3. Format: Wählen Sie diese Option, um das angeschlossene SD- oder USB-Gerät zu formatieren. Dadurch wird der Inhalt des Geräts gelöscht und kann nicht rückgängig gemacht werden.
4. Default: Wählen Sie diese Option, um den DN-300R MKII auf die Werkseinstellungen zurückzusetzen. Dies kann nicht rückgängig gemacht werden.

Weitere Informationen

USB-Geräte / SD-Karten

Bei der Wiedergabe von Audiodateien auf einem USB-Gerät oder einer SD-Karte ist Folgendes zu beachten:

• Das DN-300R MKII lädt angeschlossene USB-Geräte nicht auf und unterstützt keine USB-Hubs, USB-Verlängerungskabel oder SD-Kartenleser.
• Das DN-300R MKII unterstützt USB-Geräte, die der Massenspeicher-Klasse angehören oder mit dem MTP kompatibel sind.
• Das DN-300R MKII unterstützt USB-Geräte und SDHC/SDXC-Karten mit einer Kapazität von:

o USB: 256 MB - 2 TB
o SDHC-Karte: 4 GB - 32 GB
o SDXC-Karte: 64 GB – 128 GB

Hinweis: SDHC/SDXC-Karten der Klasse 4 oder höher werden empfohlen. Für die Dual-Aufnahme wird Klasse 10 oder höher benötigt.

• Das DN-300R MKII unterstützt nur FAT16- oder FAT32-Dateisysteme.
• Sie können bis zu 99 Ordner und bis zu 2 Ordnerebenen (einschließlich Root-Verzeichnis) anlegen.
• Sie können bis zu 999 Audiodateien haben. Wenn das USB-Gerät oder die SD-Karte mehr als 1000 Dateien enthält, kann es sein, dass manche Audiodateien nicht richtig abgespielt oder angezeigt werden.
• Dateinamen, Ordnernamen und Textzeichen können bis zu 255 Zeichen verwenden. Es können nur Großbuchstaben, Kleinbuchstaben, Zahlen und Symbole angezeigt werden. Japanischen Dateinamen werden nicht angezeigt.
• Urheberrechtlich geschützte Dateien können möglicherweise nicht richtig wiedergegeben und/oder können als Unbekannte Datei angezeigt werden.
• Das DN-300R MKII unterstützt die folgenden Tag-Daten:

MP3	WAV
o ID3-Tags: Version 1.x – 2.4	o ID3-Tags: Version 1.x – 2.4
o Abtastrate: 44,1 kHz	o Abtastrate: 44.1, 48 kHz
o Bitrate: 64–320 kbps	o Bit-Tiefe: 16 bit/24 bit
o Format: MPEG1 Audio Layer 3	o Format: Waveform Audio File Format
o Dateierweiterung: .mp3	o Dateierweiterung: .wav

Wiedergabereihenfolge von Audiodateien

Wenn Audiodateien wiedergegeben werden, die in verschiedenen Ordnern gespeichert sind, wird die Wiedergabereihenfolge der einzelnen Ordner automatisch eingestellt, wenn das Gerät die Medien liest. Die Dateien in jedem Ordner werden in jener Reihenfolge abgespielt, in der sie dem Medium hinzugefügt wurden. (Diese Reihenfolge kann auf Ihrem Computer und/oder in der Software anders als auf dem Gerät dargestellt werden.)

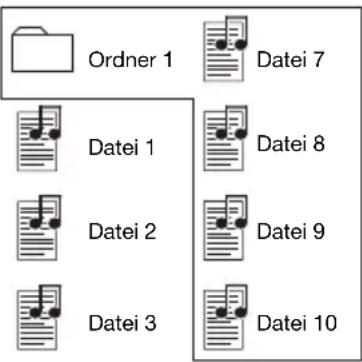

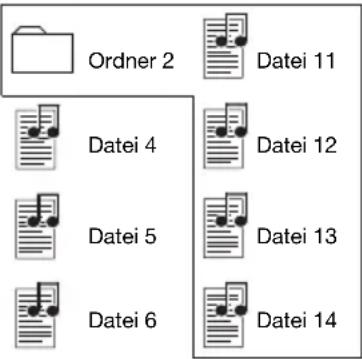

Das Bild hier zeigt, wie die Ordner auf Ihrem Medium in Ebenen strukturiert sind.

Die Ordnerstruktur bestimmt auch die Wiedergabereihenfolge: Bei Audiodateien auf einem USB-Gerät oder einer SD-Karte werden zuerst Dateien im Root-Verzeichnis abgespielt, anschließend Dateien im ersten Ordner auf der ersten Ebene, dann Dateien im zweiten Ordner auf der zweiten Ebene usw.

Ebene 1 (Root) Ebene 2

Fehlerbehebung

Wenn Sie ein Problem haben, gehen Sie wie folgt vor:

• Sorgen Sie dafür, dass alle Kabel und Geräte Medien richtig und fest angeschlossen sind.
• Achten Sie darauf, dass DN-300R MKII laut vorliegendem Benutzerhandbuch verwendet wird.
• Achten Sie darauf, dass Ihre anderen Geräte oder Medien ordnungsgemäß funktionieren.
• Wenn Sie glauben, dass DN-300R MKII nicht ordnungsgemäß funktioniert, überprüfen Sie die folgende Tabelle auf Lösungen für das Problem.

Problem:	Lösung:	Siehe:
Das Gerät lässt sich nicht einschalten.	Vergewissern Sie sich, dass derNetzeingangdes DN-300R MKII ordnungsgemäß mit dem mitgelieferten Netzkabel an eine Steckdose angeschlossen ist.	Setup
Das DN-300R MKII gibt keinen Ton aus bzw. der Ton klingt verzerrt.	Stellen Sie sicher, dass alle Kabel- und Geräteanschlüsse sicher und korrekt sind.Achten Sie darauf, dass keine Kabel beschädigt sind.Vergewissern Sie sich, dass die Einstellungen auf Ihrem Gerät, Lautsprecher, Mixer usw. korrekt sind.	Setup
Obwohl ein USB-Gerät angeschlossen oder eine SD-Karte eingelegt ist, erscheint No Device.	Trennen und verbinden Sie das USB-Gerät erneut bzw. entnehmen Sie die SD-Karte und stecken Sie sie erneut ein, um sicherzustellen, dass sie richtig eingesteckt ist.Achten Sie darauf, dass das USB-Gerät der Massenspeicher-Klasse angehört oder mit dem MTP kompatibel ist.Sorgen Sie dafür, dass das USB-Gerät oder die SD-Karte mit einem FAT16 oder FAT32-Dateisystem formatiert wurde.Verwenden Sie keinen USB-Hub, USB-Verlängerungskabel oder SD-Kartenleser.Das Gerät versorgt USB-Geräte nicht mit Strom.Wenn Ihr USB-Gerät eine Stromquelle benötigt, schließen Sie es an eine an.Nicht alle USB-Geräte oder SD-Karten werden funktionieren; manche werden nicht erkannt.	WeitereInformationen >USB-Geräte / SD-Karten
Dateien auf einem USB-Gerät oder einer SD-Karte werden nicht angezeigt.	Stellen Sie sicher, dass es sich bei den Dateien um ein unterstütztes Dateiformat handelt. Dateien, die von diesem Gerät nicht unterstützt werden, werden nicht angezeigt.Stellen Sie sicher, dass das USB-Gerät oder die SD-Karte eine Ordnerstruktur verwendet, die vom Gerät unterstützt wird: bis zu 99 Ordner (bis zu 2 Ordnerebenen einschließlich Root-Verzeichnis) und bis zu 999 Dateien.Wenn Ihr USB-Gerät oder Ihre SD-Karte partitioniert ist, stellen Sie sicher, dass sich die Dateien in der ersten Partition befinden. Das Gerät wird keine anderen Partitionen anzeigen.	WeitereInformationen >USB-Geräte / SD-Karten
Dateien auf einem USB-Gerät oder einer SD-Karte können nicht wiedergegeben werden.	Stellen Sie sicher, dass es sich bei den Dateien um ein unterstütztes Dateiformat handelt. Dateien, die von diesem Gerät nicht unterstützt werden, werden nicht angezeigt.Stellen Sie sicher, dass die Dateien nicht urheberrechtlich geschützt sind. Das Gerät kann urheberrechtlich geschützte Dateien nicht abspielen.	WeitereInformationen >USB-Geräte / SD-Karten
Dateien auf einer SD-Karte werden nicht richtig aufgezeichnet (Rauschen, Klicks oder falsches Tempo).	Stellen Sie sicher, dass Sie die Karte Klasse 4 oder höher ist. Bei Dual-Aufnahmen muss die Karte Klasse 10 oder höher sein.	WeitereInformationen >USB-Geräte / SD-Karten
Die Dateinamen werden nicht richtig angezeigt.	Stellen Sie sicher, dass die Dateien nur unterstützte Zeichen verwenden. Zeichen, die nicht unterstützt werden, werden mit einem „“ ersetzt.	WeitereInformationen >USB-Geräte / SD-Karten

Appendix (English)
