BEDIENUNGSANLEITUNG IAN 279619 ULTIMATE SPEED

AUTO-SMARTPHONEHALTERUNG

Anwendungs- und Sicherheitshinweise

IAN 279619

CAR SMARTPHONE BRACKET

Inter-Union Technohandel GmbH

Klaus-von-Klitzing-Str. 2

D-76829 Landau/Pfalz

www.inter-union.de

E-Mail: [e-mail]

IAN: 279619

Inter-Union Technohandel GmbH

Klaus-von-Klitzing-Str. 2

D-76829 Landau/Pfalz

www.inter-union.de

E-Mail: [e-mail]

IAN: 279619

AUTO-SMARTPHONEHALTERUNG

Anwendungs- und Sicherheitshinweise

• Bestimmungsgemäße Verwendung

Herzlichen Glückwunsch! Mit Ihrem Kauf haben Sie sich für ein hochwertiges Produkt entschieden. Dieses Produkt ist als Halterung für Smartphones im Kfz vorgesehen. Die Befestigung ist für Windschutz-Innenscheiben konstruiert. Verwenden Sie das Produkt ausschließlich für den vorgesehenen Zweck.

- Lieferumfang

1 Halterung mit Haltearm und Saugnapt
1 Bedienungsanleitung

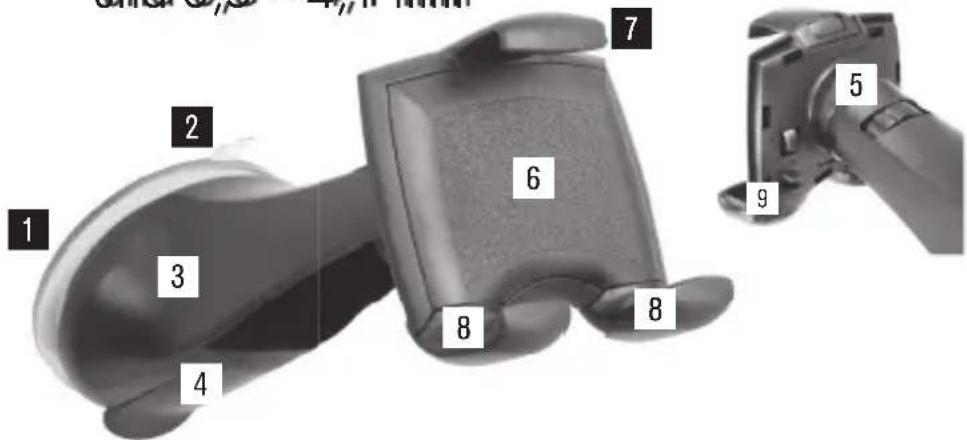

- Teilebeschreibung

1 Saugnapf
2 Vakuumlasche
3 Haltearm
4 Saugerhebel
5 Kugelgelenk
6 Halteschale
7 Spannbügel
8 einstellbare Halte-Stege
9 Kabel-Clips für Kabelstärken 2,4 – 3,0 mm und 3,5 – 4,1 mm

- Technische Daten

Haltesystem mit ca. 58 – 84 mm Breite

Sicherheitshinweise

WARNUNG!

■ Montieren Sie das Produkt nicht im Aktionsbereich eines Airbags und nicht im Lenkradbereich. Dies kann zu Unfällen und Verletzungen führen, insbesondere im Aufprallbereich des Kopfes oder Körpers.

■ Die Positionierung des Produkts darf die Fahrweise des Fahrers nicht beeinträchtigen. Das Sichtfeld muss frei sein.

Bedienen, Montieren und Justieren nicht während der Fahrt. Die Montage des Produkts und auch die Montage von Zubehör dürfen den Fahrer beim Führen eines Fahrzeugs nicht beeinträchtigen.

■ Greifen oder suchen Sie während der Fahrt nicht nach heruntergefallenen Gegenständen. Unfallgefahr!

■ Verlegen Sie mögliche Zuleitungen so, dass sie keine Gefahrenquelle (Stolpergefahr) sind und nicht beschädigt werden. Unfallgefahr!

■ Zuleitungen können bei unsachgemäßer Handhabung beschädigt werden!

■ Überprüfen Sie die Halterung auf Festigkeit vor jeder Fahrt.

■ Bei Nichtbeachtung der Sicherheitshinweise kann sich die Halterung oder das zu haltende Gerät lösen und dabei beschädigt werden. Folgeschäden sind nicht ausgeschlossen. Unfallgefahr!

■ Bei Weitergabe an Dritte, geben Sie bitte diese Bedienungsleitung mit den Sicherheitshinweisen weiter. Bewahren Sie diese Sicherheitshinweise zusammen mit dem Gerät auf.

- Hinweise

Starke Sonneneinstrahlung kann die Funktion des Produkts beeinflussen.
- Direkte Sonneneinstrahlung kann den Sauger beschädigen, sowie die Haftung

beeinträchtigen, wenn die Innentemperatur 70°C übersteigt.

■ Die Saugerhalterung ist nur für eine zeitlich begrenzte Befestigung auf einem glatten und sauberen Untergrund geeignet.
- Lösen Sie den Haftsauger in regelmäßigen Abständen (mind. alle 3 Monate) und befestigen Sie ihn erneut um ein neues Vakuum zu erzeugen.
Es wird keine Haftung für Schäden übernommen, die aus einem Missbrauch des Produktes oder durch Nichtbeachtung der Sicherheitshinweise resultieren.
■ Um Einbrüche zu vermeiden, sollte man das Gerät nicht unbeaufsichtigt in der Halterung lassen.

• Montageanleitung

1. Saugerbefestigung an der Windschutzscheibe

■ Die Umgebungstemperatur soll über 15°C liegen, für eine optimale und sichere Haftung des Saugers. Liegt die Umgebungstemperatur nicht über 15°C, Untergrund mit einem Haartrockner erwärmen.

Anschließend den Saugnapf ① fest auf den Untergrund andrücken und den Saugerhebel ④ umlegen, damit sich ein Vakuum zwischen Untergrund und Saugnapf bildet.

- Um das Befestigungssystem vom Untergrund zu lösen, Saugerhebel 4 wieder zurückklappen und an der Vakuumlasche 2 ziehen, damit das Vakuum entweichen kann.

2. Einstellung des Kugelgelenks für den gewünschten Neigungswinkel

Das Rädchen am Kugelgelenk 5 hinter der Halterung lockern und die gewünschte vertikale oder horizontale Position, sowie den gewünschten Neigungswinkel einstellen. Anschließend das Rädchen wieder festdrehen.

3. Fixierung eines Geräts in der Halteschale

Die unteren Halte-Stege 8 sind einstellbar und werden der Gerätegröße entsprechend angepasst. Durch Drücken der Knöpfe auf der Rückseite der Halteschale 6 (mit Aufschrift „press“) kann man die Stege 8 herausziehen und einstellen.

Stellen Sie die beiden Halte-Stege der Größe Ihres Smartphones entsprechend ein und achten Sie darauf, dass beide Halte-Stege gleich eingestellt sind.

Gewünschtes Gerät einlegen und gegen den Spannbügel 7 drücken, dieser gibt nach und das Gerät lässt sich einfach von der Halteschale 6 aufnehmen. Den Druck nun vom Spannbügel nehmen, so dass er das Gerät gegen die Halte-Stege drückt und somit arretiert. Das Gerät so platzieren, dass alle seitlichen Bedienelemente frei zugänglich bleiben.

Zur Entnahme, einfach das Gerät wieder gegen den Spannbügel 7 drücken bis dieser nachgibt, anschließend das Gerät in leicht schrägem Winkel entnehmen. Die Halteschale 6 ist durch das Kugelgelenk 5 um 360° drehbar. Das eingegte Gerät kann dadurch in verschiedene Positionen gebracht werden, z.B. vertikal (für z.B. Kamera-Anwendung) oder horizontal (für z.B. Navi-Funktion). Auf der Rückseite der Halteschale 6 befin den sich zwei Kabel-Clips 9, mit welchen ein Ladekabel fi xiert werden kann (Kabel nicht im Lieferumfang enthalten).

Kabel-Clips: linker Kabel-Clip für Kabelstärken von: 2,4 – 3,0 mm rechter Kabel-Clip für Kabelstärken von: 3,5 – 4,1 mm.

- Reinigung und Pflege

Kein Reinigungsmittel mit Alkohol oder anderen entflammbaren Flüssigkeiten/Stoffen verwenden. Reinigen Sie das Produkt mit einem trockenen fusselfreien Tuch.

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können. Das Produkt entsorgen Sie nach seiner Lebensdauer entsprechend der in Ihrem Land geltenden Bestimmungen und Gesetze.

• Garantie

3 Jahre Garantie ab Kaufdatum auf dieses Gerät, gilt nur gegenüber dem Ersteinkäufer, nicht übertragbar. Bitte Kassenbon als Nachweis aufbewahren. Die Garantie gilt nur für Material- oder Fabrikationsfehler, nicht aber für Verschleißteile oder für Beschädigungen durch unsachgemäßen Gebrauch. Die Garantie erlischt bei Fremdeingriff. Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt. Im Garantiefall mit der Servicestelle in Verbindung setzen. Nur so kann eine kostenlose Einsendung Ihres Gerätes gewährleistet werden.

Verfügbarkeit von Ersatzteilen: 3 Jahre ab Kaufdatum.

Service / Hersteller

Inter-Union Technohandel GmbH

Klaus-von-Klitzing-Str. 2

D-76829 Landau/Pfalz

www.inter-union.de

E-Mail: [e-mail]

IAN: 279619

IU-Art.-Nr.: 97379-6

Modell-Nr.: 220 106 51

Serien-Nr.: 43/2016

Stand: 05/2016

Version: 1.0
