Produkttyp	Smartphone-Halter für Fahrzeuge
Verwendungszweck	Befestigung von Smartphones an der Innenseite der Windschutzscheibe von Fahrzeugen
Befestigungsmethode	Vakuum-Saugnapf
Kompatibilität (Gerätebreite)	58 - 84 mm
Drehung	360° über Kugelgelenk
Verstellbare Halteklammern	Ja, Druckknopfeinstellung
Klemmmechanismus	Drücken zum Verriegeln und Lösen
Kabelclips	Für Kabelstärken 2,4-3,0 mm und 3,5-4,1 mm
Farbe	Schwarz
Gewicht (ca.)	200 g
Material	Hochwertiger Kunststoff
Betriebstemperatur	Bis zu 70°C (158°F)
Sicherheitshinweis	Nicht im Entfaltungsbereich des Airbags oder in Sichtbehinderung des Fahrers installieren
Reinigungshinweise	Trockenes, fusselfreies Tuch verwenden; Alkohol oder brennbare Flüssigkeiten vermeiden
Garantie	3 Jahre ab Kaufdatum für den Erstkäufer
Verfügbarkeit von Ersatzteilen	3 Jahre ab Kaufdatum
Lieferumfang	Halterung mit Arm und Vakuum-Saugnapf, Bedienungsanleitung
Modellnummer	220 106 51
Seriennummer (Beispiel)	43/2017

Häufig gestellte Fragen - IAN 289558 ULTIMATE SPEED

Wie befestige ich den Saugnapf an der Windschutzscheibe?

Stellen Sie sicher, dass die Windschutzscheibe glatt und sauber ist. Die Umgebungstemperatur sollte über 15°C (59°F) liegen. Drücken Sie den Saugnapf fest auf die Oberfläche und bewegen Sie den Saughebel, um ein Vakuum zu erzeugen. Zum Entfernen ziehen Sie den Saughebel hoch und ziehen Sie die Vakuumlasche.

Kann ich die Halterung auf dem Armaturenbrett montieren?

Nein, die Halterung ist nur für die Befestigung an der Innenseite der Windschutzscheibe ausgelegt. Der Saugnapf haftet möglicherweise nicht richtig auf strukturierten oder gewölbten Armaturenbrettoberflächen.

Passt mein Smartphone in diese Halterung?

Die Halterung ist für Geräte mit einer Breite zwischen 58 mm und 84 mm geeignet. Sie können die Halteklammern auf der Rückseite verstellen, um Telefone unterschiedlicher Größe zu sichern.

Ist es sicher, die Halterung in der Nähe des Airbags zu installieren?

Nein. Installieren Sie das Produkt niemals im Wirkungsbereich eines Airbags oder in der Nähe des Lenkrads. Es könnte zu schweren Verletzungen kommen, wenn der Airbag ausgelöst wird.

Wie stelle ich den Betrachtungswinkel ein?

Lockern Sie das Einstellrad am Kugelgelenk hinter dem Tragarm, stellen Sie den gewünschten Neigungswinkel (vertikal oder horizontal) ein und ziehen Sie das Rad wieder fest. Die Halterung kann auch um 360° gedreht werden.

Kann ich ein Ladekabel mit dieser Halterung verwenden?

Ja. Auf der Rückseite der Halterung befinden sich zwei Kabelclips für Kabelstärken von 2,4-3,0 mm und 3,5-4,1 mm. Befestigen Sie das Kabel, um es ordentlich zu halten.

Wie reinige ich die Halterung?

Verwenden Sie ein trockenes, fusselfreies Tuch, um die Oberflächen abzuwischen. Verwenden Sie keine Reinigungsmittel mit Alkohol oder anderen brennbaren Flüssigkeiten, da diese das Produkt beschädigen könnten.

Was soll ich tun, wenn der Saugnapf seinen Halt verliert?

Lösen Sie den Saugnapf, indem Sie den Saughebel und die Vakuumlasche ziehen, und befestigen Sie ihn dann alle 3 Monate auf einer sauberen Oberfläche, um ein gutes Vakuum zu erhalten. Vermeiden Sie direkte Sonneneinstrahlung und Temperaturen über 70°C.

Wie lange beträgt die Garantiezeit?

Das Produkt hat eine 3-jährige Garantie ab Kaufdatum für den Erstkäufer. Sie deckt Material- und Herstellungsfehler ab, jedoch keine Schäden durch unsachgemäße Verwendung. Bewahren Sie den Kaufbeleg als Nachweis auf.

Kann ich die Halterung während der Fahrt nutzen?

Nein. Installieren, justieren oder entfernen Sie das Smartphone nicht während der Fahrt. Bedienen Sie das Gerät nur bei stehendem Fahrzeug, um Ablenkung des Fahrers zu vermeiden.

BEDIENUNGSANLEITUNG IAN 289558 ULTIMATE SPEED

Anwendungs- und Sicherheitshinweise

IAN 289558

SMARTPHONE HOLDER

Inter-Union Technohandel GmbH

Klaus-von-Klitzing-Str. 2

DE-76829 Landau/Pfalz

GERMANY

www.inter-union.de

E-Mail: [e-mail]

IAN: 289558

Inter-Union Technohandel GmbH

Klaus-von-Klitzing-Str. 2

DE-76829 Landau/Pfalz

TYSKLAND

www.inter-union.de

E-Mail: [e-mail]

IAN: 289558

- Technische gegevens

Inter-Union Technohandel GmbH

Klaus-von-Klitzing-Str. 2

DE-76829 Landau/Pfalz

DUITSLAND

www.inter-union.de

E-Mail: [e-mail]

IAN: 289558

IU-art.-nr.: 97379-6

Model-nr.: 220 106 51

Serienr.: 43/2017

Stand: 05/2017

Versie: 2.0

SMARTPHONEHALTERUNG

Anwendungs- und Sicherheitshinweise

• Bestimmungsgemäße Verwendung

Herzlichen Glückwunsch! Mit Ihrem Kauf haben Sie sich für ein hochwertiges Produkt entschieden. Dieses Produkt ist als Halterung für Smartphones im Kfz vorgesehen. Die Befestigung ist für Windschutz-Innenscheiben konstruiert. Verwenden Sie das Produkt ausschließlich für den vorgesehenen Zweck.

- Lieferumfang

1 Halterung mit Haltearm und Saugnapt

1 Bedienungsanleitung

- Teilebeschreibung

1 Saugnapf
2 Vakuumlasche
3 Haltearm
4 Saugerhebel
5a Kugelgelenk
5b Feststell-Rädchen
6 Halteschale
7 Spannbügel
8 einstellbare Halte-Stege
9 Kabel-Clips für Kabelstärken 2,4 – 3,0 mm und 3,5 – 4,1 mm

- Technische Daten

Haltesystem mit ca. 58 – 84 mm Breite

Sicherheitshinweise

WARNUNG!

■ Montieren Sie das Produkt nicht im Aktionsbereich eines Airbags und nicht im Lenkradbereich. Dies kann zu Unfällen und Verletzungen führen, insbesondere im Aufprallbereich des Kopfes oder Körpers.
■ Die Positionierung des Produkts darf die Fahrweise des Fahrers nicht beeinträchtigen. Das Sichtfeld muss frei sein.
Bedienen, Montieren und Justieren nicht während der Fahrt. Die Montage des Produkts und auch die Montage von Zubehör dürfen den Fahrer beim Führen eines Fahrzeugs nicht beeinträchtigen.
■ Greifen oder suchen Sie während der Fahrt nicht nach heruntergefallenen Gegenständen. Unfallgefahr!

■ Verlegen Sie mögliche Zuleitungen so, dass sie keine Gefahrenquelle (Stolpergefahr) sind und nicht beschädigt werden. Unfallgefahr!

■ Zuleitungen können bei unsachgemäßer Handhabung beschädigt werden!

■ Überprüfen Sie die Halterung auf Festigkeit vor jeder Fahrt.

■ Bei Nichtbeachtung der Sicherheitshinweise kann sich die Halterung oder das zu haltende Gerät lösen und dabei beschädigt werden. Folgeschäden sind nicht ausgeschlossen. Unfallgefahr!

■ Bei Weitergabe an Dritte, geben Sie bitte diese Bedienungsleitung mit den Sicherheitshinweisen weiter. Bewahren Sie diese Sicherheitshinweise zusammen mit dem Gerät auf.

- Hinweise

■ Starke Sonneneinstrahlung kann die Funktion des Produkts beeinflussen.
- Direkte Sonneneinstrahlung kann den Sauger beschädigen, sowie die Haftung

beeinträchtigen, wenn die Innen- temperatur 70°C übersteigt.

■ Die Saugerhalterung ist nur für eine zeitlich begrenzte Befestigung auf einem glatten und sauberen Untergrund geeignet.
- Lösen Sie den Haftsauger in regelmäßigen Abständen (mind. alle 3 Monate) und befestigen Sie ihn erneut, um ein neues Vakuum zu erzeugen.
Es wird keine Haftung für Schäden übernommen, die aus einem Missbrauch des Produktes oder durch Nichtbeachtung der Sicherheitshinweise resultieren.
■ Um Einbrüche zu vermeiden, sollte man das Gerät nicht unbeaufsichtigt in der Halterung lassen.

• Montageanleitung

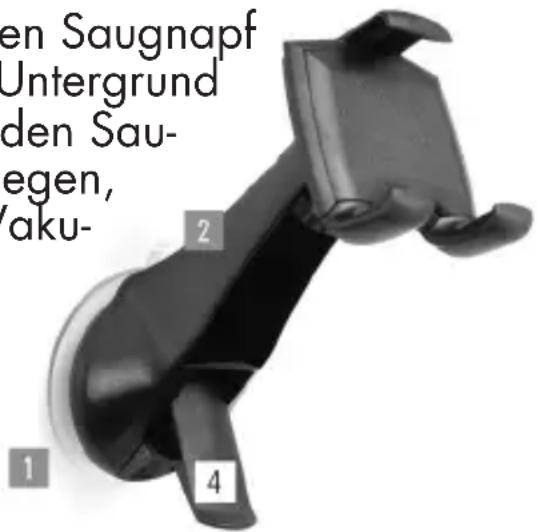

1. Saugerbefestigung an der Windschutzscheibe

■ Die Umgebungstemperatur soll über 15°C liegen, für eine optimale und sichere Haftung des Saugers. Liegt die Umgebungstemperatur nicht über 15°C, Untergrund mit einem Haartrockner erwärmen.

Anschließend den Saugnapf

1 fest auf den Untergrund andrücken und den Saugerhebel 4 umlegen, damit sich ein Vakuum zwischen Untergrund und Saugnapf bildet.

- Um das Befestigungssystem vom Untergrund zu lösen, Saugerhebel 4 wieder zurückklappen und an der Vakuumlasche 2 ziehen, damit das Vakuum entweichen kann.

2. Einstellung des Kugelgelenks für den gewünschten Neigungswinkel

Das Feststell-Rädchen 5b am Kugelgelenk 5a hinter der Halterung lockern und die gewünschte vertikale oder horizontale Positi sowie den gewünschten Neigungswinkel einstellen. Anschließend das Feststell-Rädchen 5b wieder festdrehen.

3. Fixierung eines Geräts in der Halteschale

Die unteren Halte-Stege 8 sind einstellbar und werden der Gerätegröße entsprechend angepasst. Durch Drücken der Knöpfe auf der Rückseite der Halteschale 6 (mit Aufschrift „press“) kann man die Stege 8 herausziehen und einstellen.

Stellen Sie die beiden Halte-Stege der Größe Ihres Smartphones entsprechend ein und achten Sie darauf, dass beide Halte-Stege gleich eingestellt sind.

Gewünschtes Gerät einlegen und gegen den Spannbügel 7 drücken, dieser gibt nach und das Gerät lässt sich einfach von der Halteschale 6 aufnehmen. Den Druck nun vom Spannbügel nehmen, so dass er das Gerät gegen die Halte-Stege drückt und somit arretiert. Das Gerät so platzieren, dass alle seitlichen Bedienelemente frei zugänglich bleiben.

- Zur Entnahme, einfach das Gerät wieder gegen den Spannbügel 7 drücken, bis dieser nachgibt, anschließend das Gerät in leicht schrägem Winkel entnehmen. Die Halteschale 6 ist durch das Kugelgelenk 5a um 360° drehbar. Das eingegte Gerät kann dadurch in verschiedene Positionen gebracht werden, z.B. vertikal (für z.B. Kamera-Anwendung) oder horizontal (für z.B. Navi-Funktion). Auf der Rückseite der Halteschale 6 befinden sich zwei Kabel-Clips 9, mit welchen ein Ladekabel fixiert werden kann (Kabel nicht im Lieferumfang enthalten).

Kabel-Clips: schmaler Kabel-Clip für Kabelstärken von: 2,4 – 3,0 mm breiter Kabel-Clip für Kabelstärken von: 3,5 – 4,1 mm.

- Reinigung und Pflege

Kein Reinigungsmittel mit Alkohol oder anderen entflammbaren Flüssigkeiten/Stoffen verwenden. Reinigen Sie das Produkt mit einem trockenen, fusselfreien Tuch.

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können. Das Produkt entsorgen Sie nach seiner Lebensdauer entsprechend den, in Ihrem Land geltenden Bestimmungen!

- Garantie

3 Jahre Garantie ab Kaufdatum auf dieses Gerät, gilt nur gegenüber dem Ersteinkäufer, nicht übertragbar. Bitte Kassenbon als Nachweis aufbewahren. Die Garantie gilt nur für Material- oder Fabrikationsfehler, nicht aber für Verschleißteile oder für Beschädigungen durch unsachgemäßen Gebrauch. Die Garantie erlischt bei Fremdeingriff. Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt. Im Garantiefall mit der Servicestelle in Verbindung setzen. Nur so kann eine kostenlose Einsendung Ihres Gerätes gewährleistet werden.

Verfügbarkeit von Ersatzteilen: 3 Jahre ab Kaufdatum.

Service / Hersteller

Inter-Union Technohandel GmbH

Klaus-von-Klitzing-Str. 2

DE-76829 Landau/Pfalz

DEUTSCHLAND

www.inter-union.de

E-Mail: [e-mail]

IAN: 289558

IU-Art.-Nr.: 97379-6

Modell-Nr.: 220 106 51

Serien-Nr.: 43/2017

Stand: 05/2017

Version: 2.0
