Produkttyp	Thermoelektrischer Kühlschrank
Modell	10005439
Marke	Klarstein
Nettokapazität	21 Liter (mehrere Optionen verfügbar)
Spannung	220-240V / 120V
Frequenz	50/60 Hz
Nennleistung	50 W (je nach Modell)
Abmessungen (B x T x H)	385 x 450 x 370 mm
Nettogewicht	12 kg
Kühlsystem	Thermoelektrische Wärmepumpe
Abtauung	Automatisch
Innenbeleuchtung	LED
Türanschlagwechsel	Ja (Scharnier kann gewechselt werden)
Schloss	Ja (Schlosslochdurchmesser 18 mm, Mitte 62 mm von der Unterkante)
Temperaturregelung	Einstellbarer Thermostat
Installationstyp	Einbaufähig (erfordert Lüftungsabstände)
Lüftungsabstände	Mindestens 20 mm von den Seiten, 50 mm von unten, 200 cm³ Lüftungsfläche
Umgebungstemperaturbereich	10°C bis 25°C (optimal 20-25°C)
Energieeinsparung	Heatpipe-Technologie, umweltfreundlich
Sicherheitsmerkmale	Erdung erforderlich, Leckageerkennung
Zertifizierung	CCC / CB / CE / EMV & LVD

Häufig gestellte Fragen - 10005439 Klarstein

Was sollte ich tun, wenn der Kühlschrank nicht funktioniert?

Überprüfen Sie, ob das Gerät richtig eingesteckt ist. Stellen Sie außerdem sicher, dass der Schutzschalter nicht ausgelöst oder eine Sicherung durchgebrannt ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Warum ist mein Kühlschrank nicht kalt genug?

Mögliche Ursachen sind: Die Raumtemperatur ist zu hoch, die Tür wird zu oft geöffnet oder nicht vollständig geschlossen, die Temperaturregelung ist nicht richtig eingestellt, die Türdichtung schließt nicht richtig oder der Kühlschrank hat nicht die richtigen Abstände. Überprüfen Sie auch die Spannung auf Abweichungen.

Kann ich die Türöffnungsrichtung umkehren?

Ja, die Tür kann umgekehrt werden. Entfernen Sie die Schrauben vom rechten Scharnier, installieren Sie das linke Scharnier (im Karton enthalten) und befestigen Sie es mit drei selbstschneidenden Schrauben. Bringen Sie dann die linke Scharnierabdeckung an.

Wie installiere ich das Schloss?

Der Durchmesser des Schlosslochs beträgt 18 mm. Der Abstand von der Unterkante zur Mitte des Schlosslochs beträgt 62 mm. Bohren Sie ein entsprechendes Loch und installieren Sie das Schloss.

Welche Lüftungsanforderungen gelten für den Einbau?

Stellen Sie eine Lüftungsfläche von mindestens 200 cm³ sicher. Der Abstand zwischen Wand und Kühlschrankseite muss mindestens 20 mm betragen, und der Boden sollte mindestens 50 mm für den Luftstrom haben. Die durchströmende Luft darf nicht vorgewärmt werden.

Wie stelle ich die Temperatur ein?

Die Temperatur wird über einen Thermostatregler gesteuert. Drehen Sie ihn auf eine höhere Zahl für kältere Temperaturen. Passen Sie ihn nach Ihren Bedürfnissen an.

Was ist, wenn die Innenbeleuchtung nicht funktioniert?

Überprüfen Sie zuerst, ob der Kühlschrank eingesteckt und der Schutzschalter eingeschaltet ist. Wenn dies in Ordnung ist, könnte die LED-Leuchte durchgebrannt sein und muss ausgetauscht werden.

Muss der Kühlschrank manuell abgetaut werden?

Nein, der Kühlschrank verfügt über ein automatisches Abtausystem, so dass manuelles Abtauen nicht erforderlich ist.

Wie reinige ich den Kühlschrank?

Reinigen Sie Innen- und Außenseite mit einem milden Reinigungsmittel und einem weichen Tuch. Vermeiden Sie Scheuermittel. Stellen Sie sicher, dass das Gerät vor der Reinigung vom Stromnetz getrennt ist.

Ist der Kühlschrank energieeffizient?

Ja, er verwendet Heatpipe-Technologie, die umweltfreundlich ist und nur wenige Cent im Betrieb kostet. Er verbraucht wenig Strom und hilft Energie zu sparen.

BEDIENUNGSANLEITUNG 10005439 Klarstein

Sehr geehrter Kunde,

zunächst möchten wir Ihnen zum Erwerb Ihres Gerätes gratulieren.

Bitte lesen Sie die folgenden Anschluss- und Anwendungshinweise sorgfältig durch und befolgen Sie diese um möglichen technischen Schäden vorzubeugen.

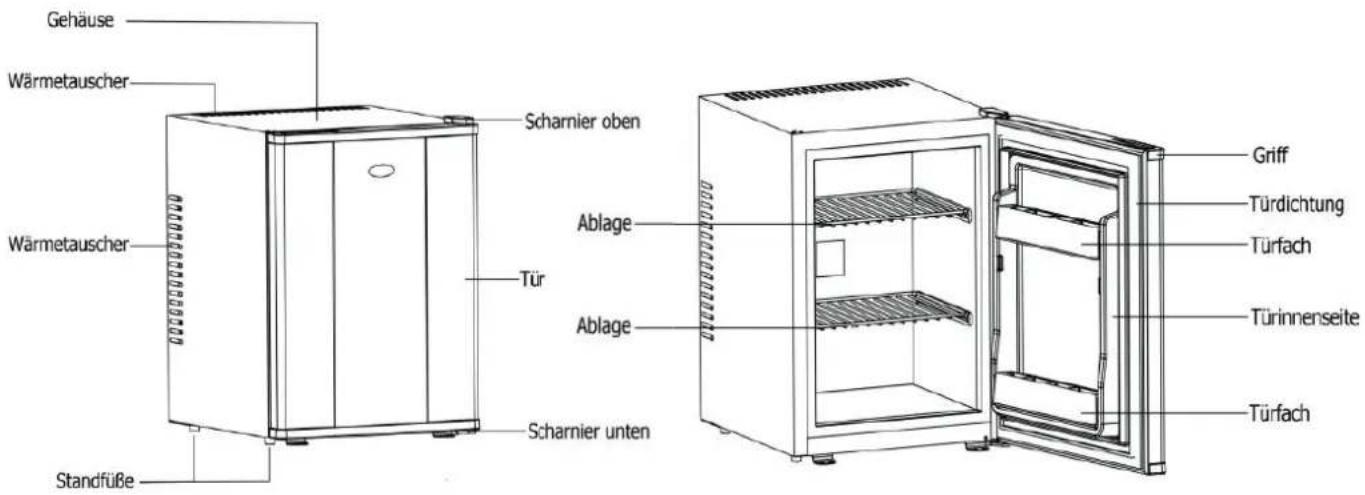

Geräteübersicht

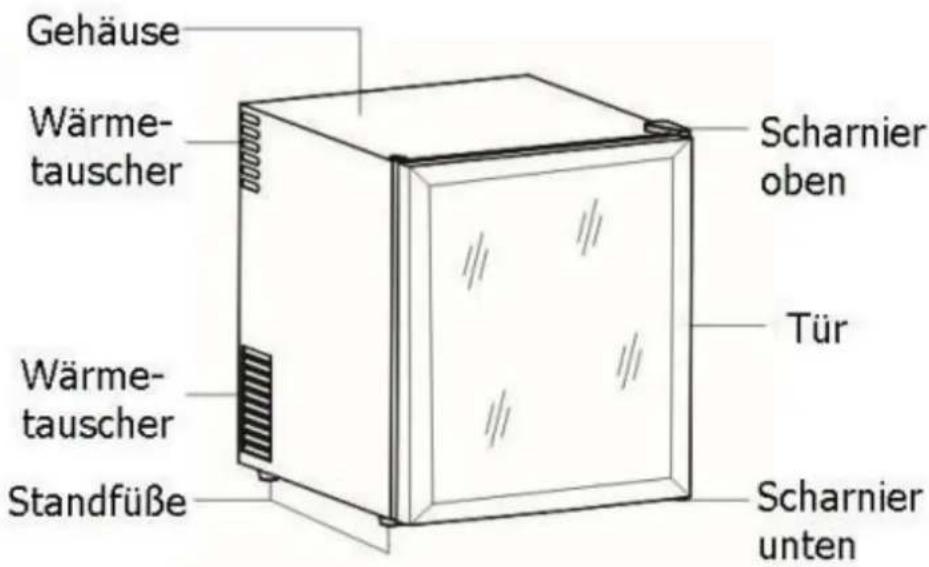

Modelle mit Glastür:

Bedienhinweise

• Stellen Sie den Kühlschrank so auf, dass Sie immer den Netzstecker erreichen können.
• Stellen Sie das Gerät nicht ins direkte Sonnenlicht.
• Stellen Sie das Gerät fern von Heizquellen auf.
• Um einen sicheren Stand zu garantieren, muss das Gerät auf einer ebenen Oberfläche aufgestellt werden.

Achtung:

• Die ideale Betriebstemperatur beträgt 20-25 °C. Das Gerät sollte abgeschaltet werden, wenn die Umgebungstemperatur weniger als 10°C beträgt.
• Lassen Sie sich das Gerät vor dem Befüllen nach dem Einschalten 2-3 Stunden herunterkühlen.
• Belüftung ist für Kühlschranke dieser Bauart sehr wichtig. Das Gerät kann auf Grund fehlender bzw. unzureichender Belüftung Schäden nehmen. Außerdem wird die Lebensdauer herabgesetzt.
• Sollte der Kühlkreislauf undicht werden (macht sich durch einen unangenehmen Geruch bemerkbar):

A: Schalten Sie das Gerät umgehend aus.
B: Lüften Sie den Raum ausgiebig.
C: Setzen Sie sich mit dem Kundenservice in Verbindung.

- Der Kühlschrank verfügt über eine automatische Abtaufunktion. Es ist kein manuelles Abtauen notwendig.

Stromversorgung

• Der Kühlschrank muss an eine geerdete, den lokalen Vorschriften entsprechenden, Steckdose angeschlossen werden.
• Prüfen Sie am Typenschild welche Betriebsspannung und Frequenz benötigt werden. Sollten diese mit Ihrer Stromquelle nicht übereinstimmen, schließen Sie das Gerät nicht an.

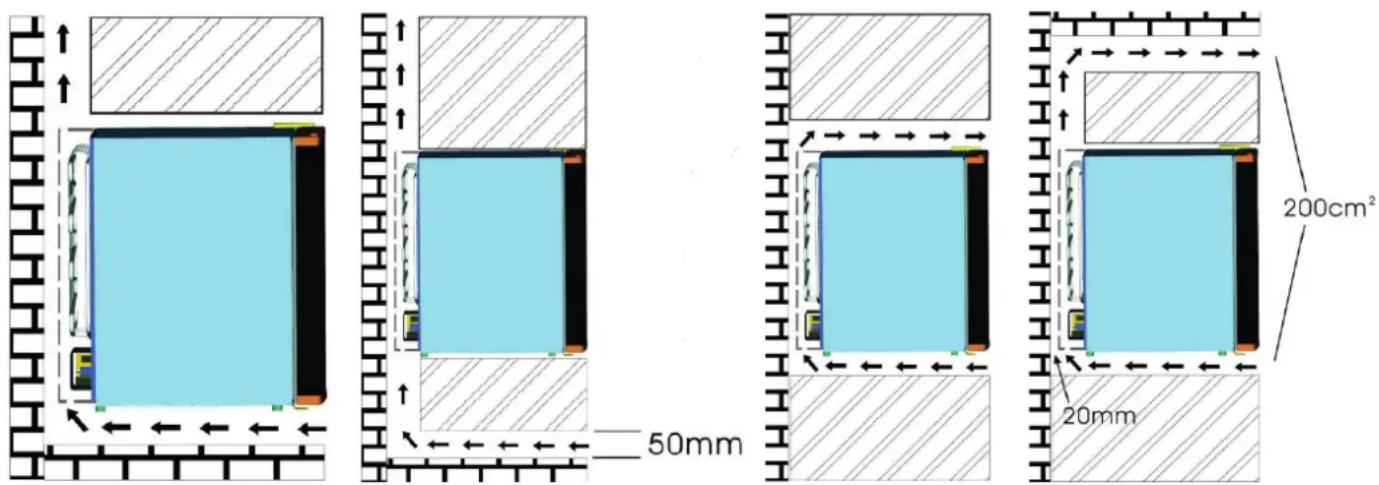

Aufbau

Beim Aufstellen sollten Sie folgende Punkte beachten:

1. Es sollte ein Raumvolumen von 200cm3 um das Gerät vorhanden sein.
2. Der Abstand von den Außenwänden des Gerätes zu umliegenden Wänden o.ä. sollte mindestens 20mm betragen.
3. Der Abstand zum Boden muss zur Belüftung 50mm sein.
4. Stellen Sie das Gerät in einem ungeheizten Raum auf.
5. Das gesamte Kühlsystem muss gut belüftet sein.
6. Folgende Bilder zeigen Ihnen die möglichen Montagearten:

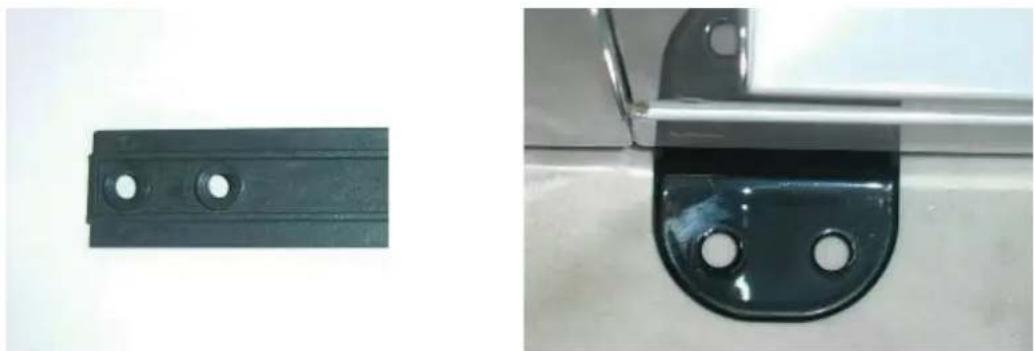

Erklärung zum Einbau des Zugscharniers

1. Befestigen Sie das Zugscharnier mit 2 Schrauben.
2. Nachdem Sie den Abstand geprüft haben, befestigen Sie es mit 2 Schrauben am Bodenfuß.

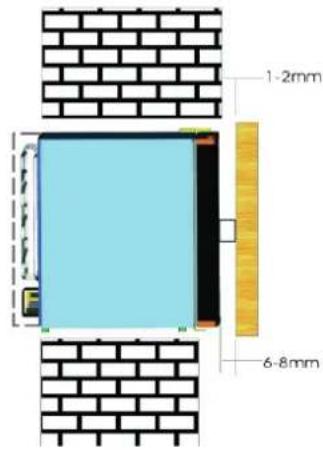

1. Wenn der Kühlschrank geschlossen ist, muss noch ein Abstand von ca. 1-2mm zwischen Schranktür und Schrank sein.
2. Zwischen Schranktür und Kühlschranktür muss ein Abstand von 6-8mm eingehalten werden.

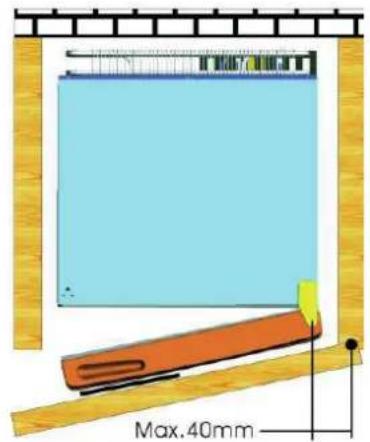

3. Der maximale Abstand zwischen Kühlschrank- und Schrankscharnier darf 40mm betragen.

Seite des Türanschlages ändern

1. Lösen Sie die Schrauben des rechten Scharniers.
2. Entfernen Sie das obere und untere Scharnier. Folgende Teile befinden sich im Karton:
   1x Abdeckung linkes Scharnier
   2x Scharniere (oben und unten)
   3x Schrauben
3. Befestigen Sie die Tür an der passenden Position auf der linken Seite mit Hilfe der Scharniere und Schrauben. Setzen Sie am Ende die Abdeckung auf das Scharnier.

Einbau des Schlosses

1. Der Durchmesser des Lochs für den Schließzylinder beträgt 18mm.
2. Der Abstand vom unteren Rand der Tür zum Mittelpunkt des Schlosses beträgt 62mm.

Fehlerbehebung

Problem Mögliche Ursache
Kühlschrank ohne Funktion.	Netzstecker nicht eingesteckt.Kurzschlusssicherung oder Sicherung haben ausgelöst.
Nicht kalt genug.	Raumtemperatur ist hoch. Tür wurde zu oft geöffnet.Tür nicht richtig geschossen.Temperatur falsch eingestellt.Türdichtung sitzt nicht richtig.Zu wenig Belüftung um das Gerät herum. Falsche Betriebsspannung.
Licht ohne Funktion.	Netzstecker nicht eingesteckt.Kurzschlusssicherung oder Sicherung haben ausgelöst. LEDs defekt.
Vibrationen. Prüfen ob der	Kühlschrank eben ausgerichtet ist.
Tür schließt nicht richtig.	Kühlschrank nicht ausgerichtet.Türanschlag wurde geändert, aber nicht genau eingebaut.Dichtung verschmutzt.Die Ablagen, Türfächer oder Körbe sitzen nicht richtig.

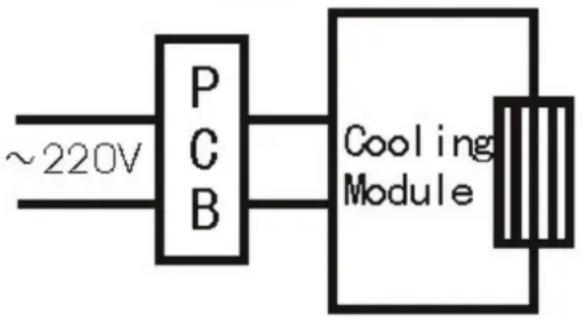

Schaltplan

Electric Diagram

Energiesparhinweise

• Der Kühlschrank sollte an der kältesten Stelle im Raum aufgestellt werden; entfernt von direktem Sonnenlicht oder Hitzequellen.
• Übermäßige Beladung lässt das Kühlsystem länger laufen.
• Öffnen Sie die Tür so wenig wie möglich. Entnehmen Sie alle benötigten Sachen auf einmal. Schließen Sie die Tür danach so schnell wie möglich.
• Bauartbedingt braucht das Gerät einige Zeit um nach dem Öffnen der Tür die gewählte Temperatur wieder zu erreichen.
• Wärmetauschertechnik ist günstig im Unterhalt und Umweltfreundlich, da auf FCKW verzichtet wird.

Datenblatt

Nettokapazität in I	21	24	28
Betriebsspannung (V)	220-240 / 120
Frequenz (Hz)	50-60
Leistung (W)	50	60	62
Abmessungen (mm)	385x450x370	380x380x470	380x380x470
Verpackung (mm)	420x480x400	460x430x520	460x430x520
Nettogewicht (kg)	12	9	9.5
Gewicht (kg)	13	10	10.5
Prüfzeichen	CCC/ CB/ CE/ EMC & LVD

32	36	40	42
220-240 / 120
50-60
64	66	70	70
380x445x470	380x445x470	401x440x550	401x440x550
430x520x522	430x520x522	460x495x585	460x495x585
11	11.5	13	13.2
12	12.5	15	14.2
CCC/ CB/ CE/ EMC & LVD

SICHERHEITSHINWEISE UND GEWÄHRLEISTUNG

• Diese Bedienungsanleitungdientdazu, SiemitderFunktionsweisedieses Produktesvertrautzumachen. Bewahren Sie diese Anleitung daher stets gut auf, damit Sie jederzeit darauf zugreifen können.
• Sie erhalten bei Kauf dieses Produktes zwei Jahre Gewährleistung auf Defekt bei sachgemäßem Gebrauch.
• Bitte verwenden Sie das Produkt nur in seiner bestimmungsgemäßen Art und Weise. Eine anderweitige Verwendung führt eventuell zu Beschädigungen am Produkt oder in der Umgebung des Produktes.
• Ein Umbauen oder Verändern des Produktes beeinträchtigt die Produktsicherheit.
  Achtung Verletzungsgefahr!
• Öffnen Sie das Produkt niemals eigenmächtig und führen Sie Reparaturen nie selber aus!
• Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße, Schläge oder den Fall aus bereits geringer Höhe beschädigt werden.
• Halten Sie das Produkt fern von Feuchtigkeit und extremer Hitze.

ACHTUNG:

Es wird keine Haftung für Folgeschäden übernommen. Technische Änderungen und Irrtümer vorbehalten!

Wichtige Hinweise zur Entsorgung

Dieses Elektrogerät gehört NICHT in den Hausmüll. Für die fachgerechte Entsorgung wenden Sie sich bitte an die öffentlichen Sammelstellen in Ihrer Gemeinde.

Einzelheiten zum Standort einer solchen Sammelstelle und über ggf. vorhandene Mengenbeschränkungen pro Tag/ Monat/ Jahr sowie über etwa anfallende Kosten bei Abholung entnehmen Sie bitte den Informationen der jeweiligen Gemeinde.

Viel Spaß mit unserem Produkt.

Warnhinweise

• Reparaturen am Gerät sollten nur von einer autorisierten Fachwerkstatt durchgeführt werden.
• Öffnen Sie in keinem Fall das Gerät.
• Falscher Zusammenbau führt möglicherweise zu Fehlfunktionen oder dem Totalausfall.
• Das Gerät sollte vor jeglichen Feuchtigkeit und direkter Sonneneinstrahlung geschützt werden.
• Das Gerät bitte nicht mit Reinigungsmitteln reinigen.
• Verwenden Sie zur Reinigung nur ein trockenes (Mikrofaser) Tuch.
• Schließen Sie das Gerät nur an die dafür vorgesehene Netzspannung.
• Schließen Sie das Gerät in keinem Fall an andere Spannungen als vorgesehen an.

Die Gewährleistung verfällt bei Fremdeingriffen in das Gerät.

Technische Eigenschaften

Der Hersteller dieses Produktes ist die CHAL-TEC Vertriebs- + Handels GmbH, Wallstraße 16, 10179 Berlin.

Konformitätserklärung

Dieses Produkt entspricht den folgenden Europäischen Richtlinien:

2004/108/EG (EMV)

2006/95/EG (Niederspannung)

2011/65/EU (RoHS)

Elektroaltgeräte

Befindet sich die obige Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem Produkt, gilt die Europäische Richtlinie 2002/96/EG. Diese Produkte dürfen nicht mit dem normalen Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Regelungen zur getrennten Sammlung elektrischer und elektronischer Gerätschaften. Richten Sie sich nach den örtlichen Regelungen und entsorgen Sie Altgeräte nicht über den Hausmüll. Durch die regelkonforme Entsorgung der Altgeräte werden Umwelt und die Gesundheit ihrer Mitmenschen vor möglichen negativen Konsequenzen geschützt. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern.

CHAL-TEC Vertriebs- + Handels GmbH; Wallstraße 16; 10179 Berlin, Germany

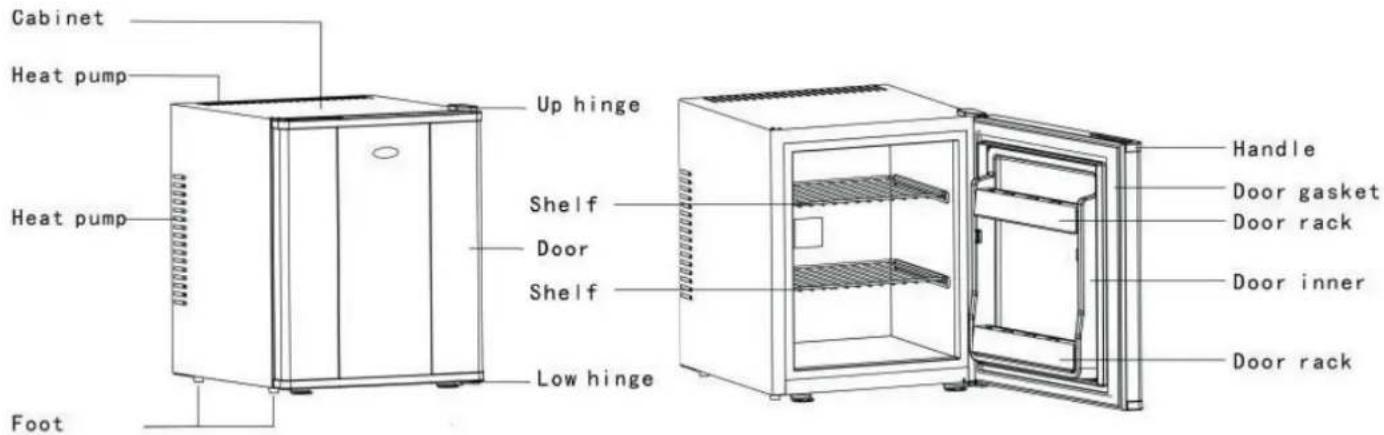

Indication of Parts
