Produkttyp	Stichsäge
Modell	PMST 100 B2
Marke	Parkside
Nennspannung	230 V ~ 50 Hz
Nennleistungsaufnahme	75 W (S2 - 10 min)
Leerlaufhubzahl	1000 - 4500 min⁻¹ (stufenlos regelbar)
Schnitttiefe (Holz)	Bis zu 12 mm
Schnitttiefe (Kunststoff)	Bis zu 5 mm
Schnittwinkel	45°, 30°, 15°, 0° (links/rechts)
Abmessungen	Länge: 230 mm
Gewicht	Ca. 900 g
Schutzklasse	II (Schutzisolierung)
Schalldruckpegel	88,7 dB(A) (K=3 dB)
Schallleistungspegel	99,7 dB(A) (K=3 dB)
Vibrationsemission (Schneiden von Brettern)	7,424 m/s² (K=1,5 m/s²)
Vibrationsemission (Sägen von Metallblech)	8,602 m/s² (K=1,5 m/s²)
Hauptmerkmale	Geschwindigkeitsregler, Ein/Aus-Schalter, Aufhängevorrichtung, Grundplatte mit Skala, Parallelanschlag, Führungsrolle, Sägeblatthalter, Feststellschrauben
Lieferumfang	1 Stichsäge, 1 Parallelanschlag, 2 Sägeblätter für Holz/Kunststoff, 1 Sechskantschlüssel für Sägeblattwechsel, 1 Sechskantschlüssel für Grundplatteneinstellung, 1 Satz Bedienungsanleitung
Wartung	Mit trockenem Tuch reinigen; Sägeblatt bei Stumpfheit ersetzen; Kolben und Führungsrolle alle 30 Minuten ölen
Sicherheitshinweise	Nur an den isolierten Griffflächen halten; Vor Einstellungen Netzstecker ziehen; Gehörschutz tragen
Garantie	3 Jahre
Ersatzteile und Reparierbarkeit	Sägeblätter austauschbar; Parallelanschlag einstellbar; Andere Teile nur von qualifiziertem Personal warten lassen

Häufig gestellte Fragen - PMST 100 B2 PARKSIDE

Wie wechsle ich das Sägeblatt an der Parkside PMST 100 B2 Stichsäge?

Ziehen Sie immer zuerst den Netzstecker. Lösen Sie die Feststellschraube (12) mit dem kleinen Sechskantschlüssel (14). Setzen Sie das neue Sägeblatt (8) mit den Zähnen nach vorne ein und stellen Sie sicher, dass es in der Nut der Führungsrolle (10) sitzt. Ziehen Sie dann die Feststellschraube wieder an.

Kann ich diese Stichsäge zum Schneiden von Metall verwenden?

Ja, die PMST 100 B2 kann Nicht-Eisenmetalle bis zu 5 mm Dicke schneiden. Verwenden Sie ein feinzahniges Sägeblatt und stellen Sie eine niedrigere Hubzahl für harte Materialien ein.

Wie stelle ich den Schnittwinkel ein?

Lösen Sie die Feststellschraube (13) an der Grundplatte mit dem großen Sechskantschlüssel (15). Stellen Sie den gewünschten Winkel (0°, 15°, 30° oder 45°) mit der Skala (5) ein und ziehen Sie dann die Schraube wieder an.

Wozu dient der Parallelanschlag?

Der Parallelanschlag (7) ermöglicht gerade Schnitte parallel zur Werkstückkante. Er kann auf beiden Seiten der Stichsäge montiert werden. Für Kurvenschnitte stecken Sie einen Nagel durch das untere Loch, um den Kurvenradius einzustellen.

Warum stoppt die Stichsäge nach 10 Minuten Gebrauch?

Die PMST 100 B2 ist für Kurzzeitbetrieb S2 (max. 10 Minuten) ausgelegt. Danach muss sie abkühlen, bis die Temperatur innerhalb von 2 °C der Raumtemperatur liegt, bevor sie wieder verwendet werden kann.

Wie stelle ich die Hubzahl ein?

Verwenden Sie den Geschwindigkeitsregler (1), um die Hubzahl kontinuierlich von 1000 bis 4500 Hüben pro Minute einzustellen. Verwenden Sie höhere Raten für weiche Materialien und grobe Sägeblätter, niedrigere Raten für harte Materialien und feine Sägeblätter.

Welche Sägeblatttypen sind mit dieser Stichsäge kompatibel?

Jedes Sägeblatt mit passendem Schaft kann verwendet werden. Die beiliegenden Sägeblätter sind für Holz und Kunststoff geeignet. Stellen Sie sicher, dass das Sägeblatt fest im Halter sitzt und von der Rolle geführt wird.

Wie sollte ich die Stichsäge warten?

Halten Sie das Gehäuse mit einem trockenen Tuch sauber. Ersetzen Sie stumpfe Sägeblätter. Geben Sie nach etwa 30 Minuten Betriebszeit einige Tropfen Motoröl auf den Kolben und die Führungsrolle. Stellen Sie sicher, dass die Lüftungsschlitze frei sind.

Welche Sicherheitsvorkehrungen sollte ich bei der Verwendung dieser Stichsäge treffen?

Tragen Sie immer Gehörschutz und Schutzbrille. Halten Sie das Werkzeug nur an den isolierten Griffflächen. Vermeiden Sie den Kontakt mit verborgenen Leitungen. Sichern Sie das Werkstück mit Klemmen. Ziehen Sie vor Sägeblattwechsel oder Reinigung den Netzstecker.

Was deckt die Garantie für die PMST 100 B2 ab?

Die Garantie deckt Material- und Herstellungsfehler für 3 Jahre ab Kaufdatum ab. Normale Verschleißteile (z. B. Sägeblätter) sind nicht abgedeckt. Ein Kaufbeleg ist erforderlich. Reparaturen müssen von autorisierten Servicezentren durchgeführt werden.

BEDIENUNGSANLEITUNG PMST 100 B2 PARKSIDE

Originalbetriebsanleitung

IAN 286096

GB

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

DE/AT/CH Originalbetriebsanleitung Seite 9

Contents

Introduction 2

Intended use 2

Features 2

Package contents 2

Technical data 2

Kompernass Handels GmbH warranty

Dear Customer,

Bestimmungsgemäßer Gebrauch 10

Ausstattung 10

Lieferumfang 10

Technische Daten 10

Allgemeine Sicherheitshinweise für Elektrowerkzeuge 11

1. Arbeitsplatzsicherheit 11
2. Elektrische Sicherheit 11
3. Sicherheit von Personen 12
4. Verwendung und Behandlung des Elektrowerkzeugs 12
5. Service 13
   Gerätespezifische Sicherheitshinweise für Stichsägen 13
   Originalzubehör/-zusatzgeräte 13
   Informationen zu Sägeblättern 13

Inbetriebnahme 14

Sägeblatt montieren / wechseln 14

Parallelanschlag montieren 14

Bedienung 14

Schnittwinkel einstellen 14

Einschalten/Ausschalten 14

Hubzahl einstellen 14

Wartung und Reinigung 15

Garantie der Kompernaß Handels GmbH....15

Service....17

Importeur....17

Entsorgung 17

Original-Konformitätserklärung 18

MODELLBAU-STICHSÄGE PMST 100 B2 Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäßer Gebrauch

Das Gerät ist für gerade und kurvige Schnitte sowie Gehrungsschnitte bis 45° an kantigen Werkstücken aus Kunststoff, Holz, Acrylglas, Glasfaser und Nichteisenmetallen geeignet. Das Gerät ist ausschließlich für den privaten Gebrauch in trockenen Räumen zugelassen. Beachten Sie die Hinweise zu Sägeblatttypen. Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung.

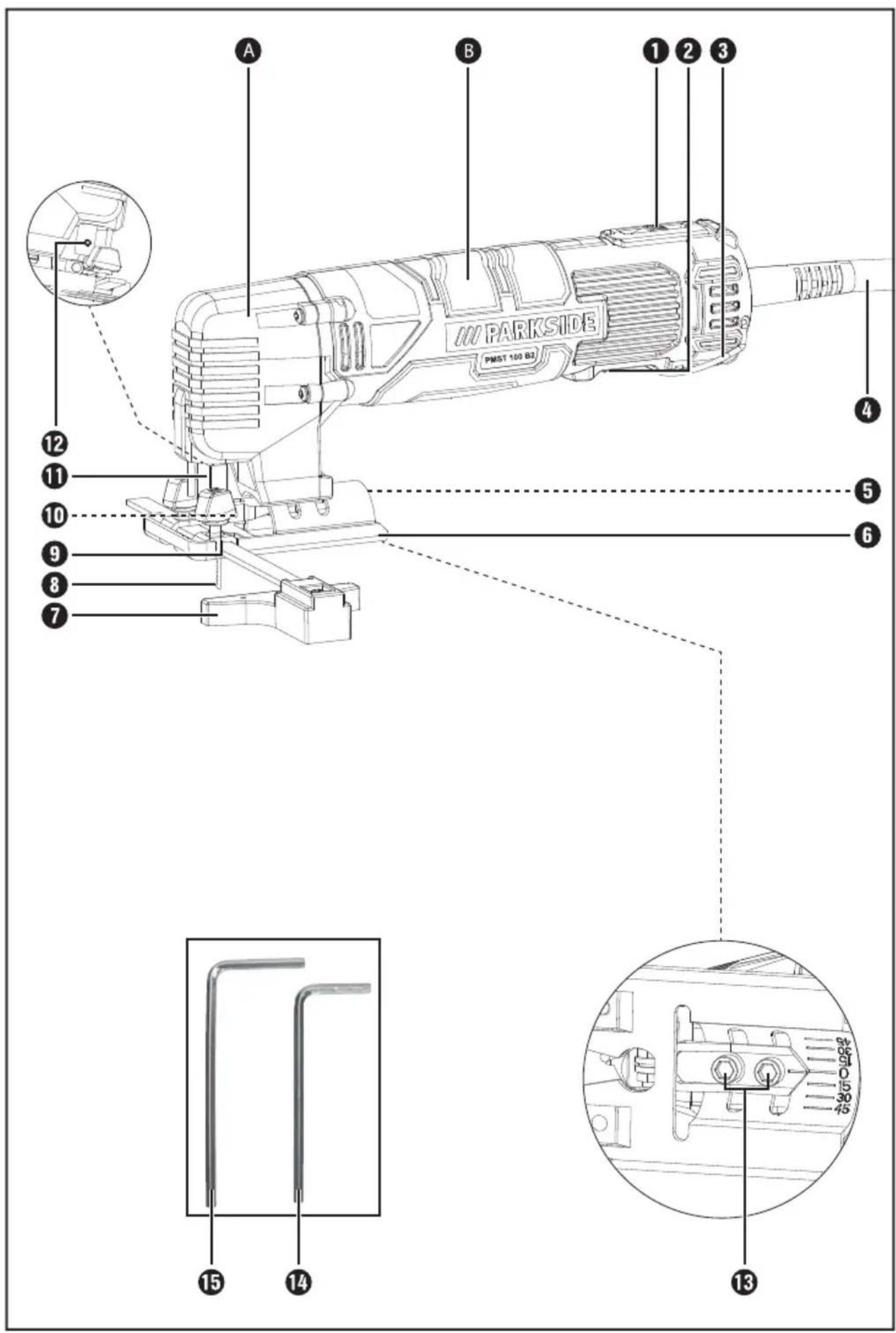

Ausstattung

① Drehzahlregelknopf
2 EIN-/AUS-Schalter
3 Gerätebügel
4 Netzkabel
5 Skala
6 Sägetisch
7 Parallelanschlag
8 Sägeblatt
9 Einschuböffnungen (jeweils inkl. Feststellschraube)
10 Führungsrolle
⑪ Sägeblattaufnahme
12 Klemmschraube (Kolben)
13 Klemmschraube (Sägetisch)
14 Sechskantschlüssel (klein)
15 Sechskantschlüssel (groß)
A Metallgehäuse
B Isolierte Grifffläche

Lieferumfang

1 Modellbau-Stichsäge
1 Parallelanschlag
2 Sägeblätter zur Holz- und Kunststoffbearbeitung
1 Sechskantschlüssel für Sägeblattwechsel
1 Sechskantschlüssel für Tischverstellung
1 Betriebsanleitung

Technische Daten

Stichsäge: PMST 100 B2

Bemessungsspannung: 230 V \~ 50 Hz (Wechselstrom)

Bemessungsaufnahme: 75 W (*S2 - 10 min)

Leerlauf-Hubzahl

(Stufenlos regelbar): n 0 1000 - 4500 min ^-1

Schnitttiefe: Holz bis 12 mm Kunststoff bis 5 mm

Sägeschnittwinkel: 45°/30°/15°/0° links rechts

Länge: 230

Gewicht: ca. 900 g

Schutzklasse: ☐ (Doppelisolierung)

*Kurzzeitbetrieb S2 mit einer konstanten Belastungsdauer von 10 Minuten. Danach muss eine Ruhepause erfolgen, bis die Gerätetemperatur weniger als 2°C von der Raumtemperatur abweicht.

Geräuschemissionswert:

Messwert für Geräusch ermittelt entsprechend EN 62841. Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise:

Schalldruckpegel: L_PA = 88,7 dB (A)

Unsicherheit: K_PA = 3 dB

Schallleistungspegel: L_WA=99,7 dB (A)

Unsicherheit: K_WA= 3 dB

Gehörschutz tragen!

Schwingungsgesamtwert:

Sägen von Spanplatte: a_h,B = 7,424 m/s^2

Unsicherheit K = 1,5 m/s²

Sägen von Metallblech: a_h,B = 8,602 m/s^2

Unsicherheit K = 1,5 m/s²

HINWEIS

Der in diesen Anweisungen angegebene Schwingungsgesamtwert und die angegebenen Geräuschemissionswerte sind entsprechend einem genormten Messverfahren gemessen worden und können für den Gerätevergleich verwendet werden. Der angegebene Schwingungsgesamtwert und die angegebenen Geräuschemissionswerte können auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden

WARNUNG!

Der Schwingungsgesamtwert und die Geräuschemissionswerte werden sich entsprechend dem Einsatz des Elektrowerkzeugs verändern und können in manchen Fällen über dem in diesen Anweisungen angegebenen Wert liegen. Die Schwingungsbelastung könnte unterschätzt werden, wenn das Elektrowerkzeug regelmäßig in solcher Weise verwendet wird. Versuchen Sie, die Belastung durch Vibrationen so gering wie möglich zu halten. Beispielhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werkzeuges und die Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus zu berücksichtigen (beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNUNG!

Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) und auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).

1. Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieren.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungsleitungen, die auch für den Außenbereich zugelassen sind. Die Anwendung einer für den Außenbereich geeigneten Verlängerungsleitung verringert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerk zeugs kann zu ernsthaften Verletzungen führen.
b) Tagen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetrieb nahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und / oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Elektrowerkzeug eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Teil des Elektrowerkzeugs befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegen- den Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, sind diese anzuschließen und richtig zu verwenden. Die Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.
h) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.

4. Verwendung und Behandlung des Elektrowerkzeugs

a) Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und / oder entfernen Sie den abnehmbaren Akku, bevor Sie Geräteeinstellungen vornehmen, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs.

d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeuges reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Einsatzwerkzeug, Einsatzwerkeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
h) Halten Sie Griffe und Griffflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Griffflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.

5. Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.

Gerätespezifische Sicherheitshinweise für Stichsägen

Halten Sie das Elektrowerkzeug an den isolierten Griffflächen B, wenn Sie Arbeiten ausführen, bei denen das Elektrowerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Halten oder berühren des Metallgehäuses A ist nicht erlaubt. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.
Befestigen und sichern Sie das Werkstück mittels Zwingen oder auf andere Art und Weise an einer stabilen Unterlage. Wenn Sie das Werkstück nur mit der Hand oder gegen Ihren Körper halten, bleibt es labil, was zum Verlust der Kontrolle führen kann.

Originalzubehör / -zusatzgeräte

Benutzen Sie nur Zubehör und Zusatzgeräte, die in der Bedienungsanleitung angegeben sind bzw. deren Aufnahme mit dem Gerät kompatibel ist.

Informationen zu Sägeblättern

Die Parkside-Grundausstattung beinhaltet bereits Sägeblätter für Hauptanwendungen in Holz.

• 2 Sägeblätter für allgemeine Holzschnitte

HINWEIS

▶ Sie können jedes Sägeblatt verwenden, vorausgesetzt, es ist mit der passenden Aufnahme versehen.

Sägeblattyp

geeignet ungeeignet

▶ Ziehen Sie vor allen Arbeiten am Gerät den Netzstecker aus der Steckdose.

Sägeblatt montieren / wechseln

• Lösen Sie die Klemmschraube ^12 mit Hilfe des Sechskantschlüssels ^14
  Führen Sie das Sägeblat8 in den Schlitz der Sägeblattaufnahme 13in. Die Sägezähne zeigen nach vorne.

⚠️ ACHTUNG!

Das Sägeblatt muß in der Nut der Führungsrolle 13itzen.

Ziehen Sie die Klemmschraube mit Hilfe des Sechskantschlüssels wieder fest.

Parallelanschlag montieren

Der Parallelanschlag 7ann links oder rechts am Gerät befestigt werden.

♦ Schieben Sie den Parallelanschlag in die Einschuböffnungen 9.
Schrauben Sie die beiden Feststellschrauben in die Einschuböffnungen 9.
♦ Stellen Sie die gewünschte Schnittbreite mit Hilfe der Skala auf dem Parallelanschlag ⑦ und der Aussenkante der Einschuböffnung ⑨ ein (siehe Abb. A).

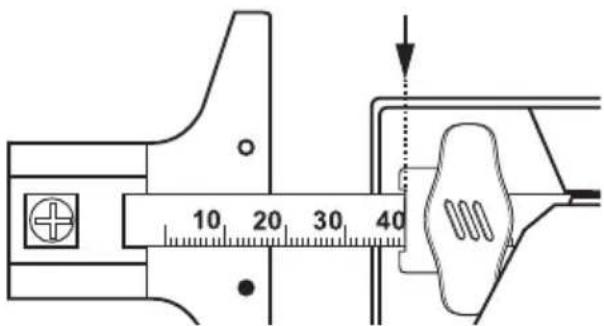

Abb. A: Schnittbreite 4 cm

♦ Schrauben Sie die beiden Feststellschrauben fest.

HINWEIS

▶ Wenn Sie den Anschlag für Kurvenschnitte verwenden möchten, stecken Sie einen Nagel durch das untere Loch, welches in einer Linie mit dem Sägeblatt liegt. Andernfalls erhalten Sie einen falschen Durchmesser.

Bedienung

Schnittwinkel einstellen

• Lösen Sie die Klemmschrauben ^13 mit dem Sechskantschlüssel. ^15
  ♦ Stellen Sie den Schnittwinkel 0°/15°/30°/45° mit Hilfe der Skala⑤ ein.
  ♦ Schrauben Sie die Klemmschrauben ^3 mit dem Sechskantschlüssel ^15 wieder fest.

HINWEIS

▶ Bei Verwendung eines Schnittwinkels in Kombination mit dem Parallelanschlag, müssen Sie die Feststellschraube aus der Einschuböffnung ⑨ entfernen, um das Gerät in den gewünschten Winkel zu neigen.

Einschalten / Ausschalten

Gerät einschalten:

♦ Stellen Sie den EIN-/AUS-Schalte ^2 auf „I“ um das Gerät einzuschalten.

Gerät ausschalten:

♦ Stellen Sie den EIN-/AUS-Schalte ^2 auf „O“ um das Gerät auszuschalten.

Hubzahl einstellen

♦ Stellen Sie mit dem Drehzahlregelknop ^1 die gewünschte Hubzahl ein.
■ Für weiche Werkstoffe wählen Sie eine hohe Hubzahl und eine grobe Zahnung aus.
■ Für harte Werkstoffe wählen Sie eine niedrige Hubzahl und eine feine Zahnung aus.

Wartung und Reinigung

WARNUNG!

Schalten Sie vor allen Arbeiten am Gerät das Gerät aus und ziehen Sie den Netzstecker.

Das Gerät muss stets sauber, trocken und frei von Öl oder Schmierfetten sein.
■ Verwenden Sie zum Reinigen des Gehäuses ein trockenes Tuch.
■ Auf freie Öffnungen aller Lüftungsschlitze achten.

WARNUNG!

■ Wenn ein Ersatz der Anschlussleitung erforderlich ist, dann ist dies vom Hersteller oder seinem Vertreter auszuführen, um Sicherheitsgefährdungen zu vermeiden.
Wechseln Sie das Sägeblat ^8 aus, sobald dessen Zahnung stumpf ist und damit keine einwandfreie Sägearbeit mehr durchführbar ist. Nur scharfe und einwandfreie Sägeblätter bringen optimale Schnittleistung und überlasten Ihr Gerät nicht.
■ Führen Sie die Reinigung des Gerätes im Anschluss an Ihre Sägearbeit durch.
■ Enfernen Sie Verschmutzungen (z.B. durch Säge späne). Reinigen Sie die Sägeblattaufnahme ggf. mit einem Pinsel oder durch Ausblasen mit Druckluft.
■ Die Sägeblattaufnahme ^11 und die Führungsrolle ^10 regelmäßig, nach ca. 30 Minuten Laufzeit mit einigen Tropfen Motoröl versehen.

HINWEIS

▶ Achten Sie hierbei auf den Kurzzeitbetrieb S2 von max. 10 Minuten.

Garantie der

Kompernaß Handels GmbH

Sehr geehrte Kundin, sehr geehrter Kunde,

Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Auslieferung gewissenhaft geprüft.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus, Backformen oder Teile die aus Glas gefertigt sind.

Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Bedienungsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Bedienungsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.

Das Produkt ist nur für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

■ Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z. B. IAN 12345) als Nachweis für den Kauf bereit.

■ Die Artikelnummer entnehmen Sie bitte dem Typenschild, einer Gravur, auf dem Titelblatt Ihrer Anleitung (unten links) oder als Aufkleben auf der Rück- oder Unterseite.

■ Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail.

Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden.

Auf www.lidl-service.com können Sie diese und viele weitere Handbücher, Produktvideos und Software herunterladen.

Service

DE Service Deutschland

Tel.: [phone] (Kostenfrei aus dem

dt. Festnetz/Mobilfunknetz)

E-Mail: [e-mail]

AT Service Österreich

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

CH Service Schweiz

Tel.: [phone] (0,08 CHF/Min.,

Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

IAN 286096

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst die benannte Servicestelle.

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

n Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EU müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Original-Konformitätserklärung

Wir, KOMPERNASS HANDELS GMBH, Dokumentenverantwortlicher: Herr Semi Uguzlu, BURGSTR. 21, DE - 44867 BOCHUM, DEUTSCHLAND, erklären hiermit, dass dieses Produkt mit den folgenden Normen, normativen Dokumenten und EG-Richtlinien übereinstimmt:

Maschinenrichtlinie

(2006/42/EC)

Elektromagnetische Verträglichkeit

(2014/30/EU)

RoHS Richtlinie

(2011/65/EU)*

*Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller. Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Angewandte harmonisierte Normen:

EN 62841-1:2015

EN 62841-2-11:2016

EN 55014-1:2006/A2:2011

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

Typbezeichnung der Maschine:

Modellbau-Stichsäge PMST 100 B2

Herstellungsjahr: 06-2017

Seriennummer: IAN 286096

Bochum, 20.09.2017

CE

Semi Uguzlu

- Qualitätsmanager -

Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.

Last Information Update · Stand der Informationen:

05/2017 Ident.-No.: PMST100B2-052017-1
