WAX28M42 - Waschmaschine BOSCH - Kostenlose Bedienungsanleitung

Produkttyp	Frontlader-Waschmaschine
Marke	Bosch
Modell	WAX28M42
Waschkapazität	9 kg
Maximale Schleuderdrehzahl	1400 U/min
Energieeffizienzklasse	A+++
Jährlicher Energieverbrauch	180 kWh
Wasserverbrauch pro Zyklus	50 L
Geräuschpegel (Waschen/Schleudern)	46 dB / 71 dB
Maße (H x B x T)	85 x 60 x 65 cm
Nettogewicht	72 kg
Stromversorgung	220-240 V, 50 Hz
Leistungsaufnahme	2300 W
Waschprogramme	18 (Baumwolle, Synthetik, Feinwäsche, Wolle, Schnell, usw.)
Sonderfunktionen	Startzeitvorwahl, SpeedPerfect, EcoPerfect, Trommelreinigung
Sicherheitssystem	Kindersicherung, Überlaufschutz, Türverriegelungssystem
Motortyp	Bürstenloser EcoSilence Drive-Motor
Wartung und Reinigung	Regelmäßige Reinigung des Flusensiebs und der Waschmittelschublade
Ersatzteile und Reparierbarkeit	Reparierbarkeitsindex von 8.2/10, Ersatzteile 10 Jahre verfügbar
Allgemeine Informationen	Bedienungsanleitung als PDF verfügbar auf notice-facile.com

Häufig gestellte Fragen - WAX28M42 BOSCH

Wie installiere ich meine Bosch WAX28M42 Waschmaschine?

Stellen Sie das Gerät auf eine ebene und harte Oberfläche. Entfernen Sie die Transportschrauben und die Transportsicherungen. Schließen Sie den Wasserzulaufschlauch und den Ablaufschlauch an. Stecken Sie das Netzkabel ein. Konsultieren Sie die Anleitung für detaillierte Schaubilder.

Wie verwende ich das Baumwollprogramm?

Wählen Sie das Programm Baumwolle mit dem Wahlschalter. Stellen Sie die Temperatur (30°C bis 90°C) und die Schleuderdrehzahl ein. Geben Sie Waschmittel hinzu und drücken Sie Start.

Was tun, wenn die Trommel sich nicht dreht?

Überprüfen Sie, ob die Tür richtig geschlossen ist und der Zyklus nicht pausiert ist. Stellen Sie sicher, dass keine Überladung vorliegt. Wenn das Problem weiterhin besteht, könnte der Motor oder der Riemen defekt sein. Kontaktieren Sie einen Techniker.

Wie reinige ich das Flusensieb?

Öffnen Sie die Klappe unten rechts, drehen Sie den Filter gegen den Uhrzeigersinn und ziehen Sie ihn heraus. Reinigen Sie ihn unter fließendem Wasser. Setzen Sie ihn wieder ein, indem Sie ihn im Uhrzeigersinn drehen.

Warum tritt Wasser unter der Maschine aus?

Überprüfen Sie die Anschlüsse der Zulauf- und Ablaufschläuche. Stellen Sie sicher, dass der Filter richtig eingesetzt ist. Untersuchen Sie die Wanne. Wenn das Leck bestehen bleibt, könnte ein Teil beschädigt sein.

Wie stelle ich die Startzeitvorwahl ein?

Wählen Sie das gewünschte Programm, drücken Sie dann mehrmals die Taste Startzeitvorwahl, um die Anzahl der Stunden (1h bis 24h) auszuwählen. Drücken Sie Start zur Bestätigung.

Was bedeutet der Fehlercode E:36?

Der Code E:36 weist auf ein Abflussproblem hin. Überprüfen Sie, ob der Ablaufschlauch geknickt oder verstopft ist, und reinigen Sie das Flusensieb. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie aktiviere ich die Kindersicherung?

Halten Sie die Tasten Startzeitvorwahl und Schleuderdrehzahl gleichzeitig 3 Sekunden lang gedrückt. Ein Verriegelungssymbol wird angezeigt. Zum Deaktivieren wiederholen Sie den Vorgang.

Wie hoch ist die maximale Waschmittelmenge?

Verwenden Sie die vom Waschmittelhersteller empfohlene Dosierung. Im Allgemeinen für 9 kg Wäsche 100-150 ml Flüssigwaschmittel oder 100-150 g Pulver, je nach Wasserhärte.

Wo finde ich die vollständige Anleitung?

Laden Sie die PDF-Anleitung kostenlos auf notice-facile.com herunter, indem Sie nach dem Modell WAX28M42 von Bosch suchen.

BEDIENUNGSANLEITUNG WAX28M42 BOSCH

2021-02-16_8001214495 Copyright by BSH Hausgeräte GmbH Page 109 of 505

Reparatur Hinweise - Waschmaschine

Zu diesem Dokument.... 192

1.1 Wichtige Hinweise: 192
1.1.1 Zweck 192

1.2 Zeichenerklärung.... 192

1.2.1 Gefahrenstufen.... 192

1.2.2 Gefahrensymbole.... 192

1.2.3 Struktur der Warnhinweise.... 193

1.2.4 Allgemeine Symbole 193

3.9.1 Ausbauen der Trommelbeleuchtung 207

3.9.2 Einbauen der Trommelbeleuchtung 207

3.10 Austauschen der Pumpenabdeckung 208

3.10.1 Ausbauen der Pumpenabdeckung 208

3.10.2 Einbauen der Pumpenabdeckung 208

3.11 Austauschen der Frontblende 209

3.11.1 Ausbauen der Frontblende 209

3.11.2 Einbauen der Frontblende 211

Werkzeuge und Hilfsmittel.... 194

Instandsetzen 195

3.1 Arbeitsplatte tauschen 195

3.1.1 Arbeitsplatte demontieren.... 195

3.1.2 Arbeitsplatte montieren.... 195

3.2 Austauschen der Bedienblende.... 196

3.2.1 Ausbauen der Bedienblende.... 196

3.2.2 Einbauen der Bedienblende.... 196

3.3 Austauschen der Waschmittelschublade.... 197

3.3.1 Ausbauen der Waschmittelschublade.... 197

3.3.2 Einbauen der Waschmittelschublade.... 197

3.4 Austauschen des Griffs der Waschmittelschublade.... 198

3.4.1 Ausbauen des Griffs der Waschmittelschublade 198

3.4.2 Einbauen des Griffs der Waschmittelschublade 198

3.5 Tür austauschen.... 199

3.5.1 Ausbauen der Tür 199

3.5.2 Einbauen der Tür 199

3.6 Austauschen der Türkomponenten 200

3.6.1 Ausbauen der Türkomponenten.... 200

3.6.2 Einbauen der Türkomponenten.... 200

3.7 Austauschen der Türdichtung.... 201

3.7.1 Ausbauen der Türdichtung.... 201

3.7.2 Einbauen der Türdichtung 204

3.8 Austauschen der Türverriegelung 205

3.8.1 Türverriegelung demontieren 205

3.8.2 Türverriegelung montieren.... 206

3.9 Austauschen der Trommelbeleuchtung.... 207

Zu diesem Dokument

1.1 Wichtige Hinweise:

1.1.1 Zweck

Diese Reparaturhinweise dienen zur Unterstützung des Kunden bei der selbständigen Gerätereparatur gemäß der entsprechenden Ökodesign-Richtlinie (ab 03/2021). Sie enthalten Informationen zum Austausch bestimmter Ersatzteile sowie Warn- und Gefahrenhinweise.

Bitte wenden Sie sich in Zweifelsfällen an unseren Kundendienst. Bei nicht ordnungsgemäßer Befolgung der Reparaturhinweise ist die Schadenshaftung ausgeschlossen.

1.2 Zeichenerklärung

1.2.1 Gefahrenstufen

Die Gefahrenstufen bestehen aus einem Symbol und einem Signalwort. Das Signalwort kennzeichnet die Schwere der Gefahr.

Gefahrenstufe Bedeutung
GEFAHR	Nichtbeachtung des Warnhinweises führt zu Tod oder schweren Verletzungen.
WARNUNG	Nichtbeachtung des Warnhinweises kann zu Tod oder schweren Verletzungen führen.
VORSICHT	Nichtbeachtung des Warnhinweises kann zu leichten Verletzungen führen.
ACHTUNG	Nichtbeachtung des Warnhinweises kann zu Sachschäden führen.

Tabelle 1: Gefahrenstufen

1.2.2 Gefahrensymbole

Gefahrensymbole sind sinnbildliche Darstellungen, die einen Hinweis auf die Art der Gefahr geben.
In diesem Dokument werden folgende Gefahrensymbole verwendet:

Gefahrensymbol Bedeutung
		Allgemeiner Warnhinweis
		Gefahr durch elektrische Spannung
		Gefahr durch Explosion
		Gefahr von Schnittverletzungen
		Gefahr von Quetschverletzungen

Zu diesem Dokument

Gefahrensymbol Bedeutung
		Gefahr durch heiße Oberflächen
		Gefahr durch starkes Magnetfeld
		Gefahr durch nicht ionisierende Strahlung

Tabelle 2: Gefahrensymbole

1.2.3 Struktur der Warnhinweise

Warnhinweise haben in diesem Dokument ein einheitliches Aussehen und eine einheitliche Struktur.

GEFAHR

Art und Quelle der Gefahr!

Mögliche Folgen bei Nichtbeachtung der Gefahr / des Warnhinweises. ▶ Maßnahmen und Verbote zur Vermeidung der Gefahr.

Das folgende Beispiel zeigt einen Warnhinweis, der vor Stromschlaggefahr durch spannungsführende Teile warnt. Die Maßnahme zur Vermeidung der Gefahr wird genannt.

GEFAHR

Stromschlaggefahr durch spannungsführende Teile!

Tod durch Stromschlag

- Gerät mindestens 60 Sekunden vor Reparaturbeginn vom Netz trennen.

1.2.4 Allgemeine Symbole

In diesem Dokument werden folgende allgemeine Symbole verwendet:

Allg. Symbol Bedeutung
	Kennzeichnung eines besonderen (Text und/oder Grafik) Tipps
	Kennzeichnung eines einfachen (nur Text) Tipps

Allg. Symbol Bedeutung
	Kennzeichnung eines Links zu einer Videoanleitung
	Kennzeichnung erforderlicher Werkzeuge
	Kennzeichnung erforderlicher Voraussetzungen
	Kennzeichnung einer Bedingung (Wenn ..., dann ...)
	Kennzeichnung eines Ergebnisses
Start Kennzeichnung einer Taste oder Schaltfläche
[00123456] Kennzeichnung einer Materialnummer
Status Kennzeichnung eines angezeigten Textes / Fensters (im Gerätedisplay)

Tabelle 3: Allgemeine Symbole

Werkzeuge und Hilfsmittel

Bezeichnung Details Bilder
Hilfswerkzeug[15000155]	Montagekeil zum Ausrasten von Plastikteilen
Schraubendreher Torx T20 mit Boh-rung[00340764]	100 mm, für Schrauben mit Sicherheitsstift
Drehmoment-Schlüssel[15000441]	Drehmoment-Schlüssel 20 - 100 Nm
Schlitzschrauben-dreher[00340854]	Klinge 3,5 mm x 0,6 mm x 100 mm, Schutzisolation 1000 V Wechselstrom
Schlitzschrauben-dreher[00340855]	Klinge 5,5 mm x 1,0 mm x 125 mm, Schutzisolation 1000 V Wechselstrom
Spitzzange, gebo-gen[00341269]	Länge 200 mm
Seitenschneider[00342182]	Länge: 200 mm

Bezeichnung Details Bilder
Gabel-Ringschlüssel[00340811]	Schlüsselweite 10°mm, M6
Combination wrench[00340814]	Schlüsselweite 13°mm, M8
Gabel-Ringschlüssel[00340817]	Schlüsselweite 17 mm, M10
Gabel-Ringschlüssel[15000459]	Schlüsselweite 16°mm, M10

Instandsetzen

3.1 Arbeitsplatte tauschen

Spezielle Hilfsmittel:

Torx-Bit TX20 mit Bohrung, 6,3°mm (1/4") 152°mm, für Schrauben mit Sicherheitsstift [00341272] lang

Voraussetzung:

Das Gerät ist spannungsfrei.
Das Gerät ist von der Wasserversorgung getrennt.

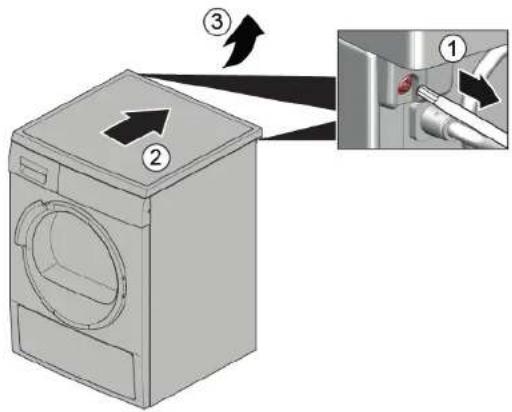

3.1.1 Arbeitsplatte demontieren

1. Schrauben entfernen (1).
2. Die Arbeitsplatte bis zur Geräterückseite schieben (2).
3. Die Arbeitsplatte nach oben (3) abnehmen.

3.1.2 Arbeitsplatte montieren

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

3.2 Austauschen der Bedienblende

Scharfe Gehäusekanten!

Schnittverletzungen

▶ Schutzhandschuhe tragen.

Wegrutschen des gekippten Gerätes!

Knochenbrüche / Quetschungen

▶ Gerät gegen Wegrutschen sichern.

Risiko herabfallender Teile durch gelöste Schrauben!

Verletzungsgefahr durch herabfallende Teile.

Die Komponenten gegen Herunterfallen sichern.

Risiko herabfallender Teile durch gelöste Schrauben!

Gefahr der Beschädigung anderer Geräteteile bzw. von Beschädigungen

im Haushalt des Kunden, z. B. des Bodens.

Die Komponenten gegen Herunterfallen sichern.

Voraussetzung:

Das Gerät ist spannungsfrei.
Das Gerät ist von der Wasserversorgung getrennt.
√ Die Arbeitsplatte ist entfernt worden.→ Seite 195
√ Die Waschmittelschublade ist entfernt worden.→ Seite 197

3.2.1 Ausbauen der Bedienblende

1. 1. Schrauben entfernen (1).

2. Die Rastelemente lösen (2, 3).

1. Den Steckkontakt der Steuereinheit lösen.
2. Die Bedienblende entfernen.

3.2.2 Einbauen der Bedienblende

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

3.3 Austauschen der Waschmittelschublade

Voraussetzung:

Das Gerät ist spannungsfrei.
Das Gerät ist von der Wasserversorgung getrennt.

3.3.1 Ausbauen der Waschmittelschublade

1. Die Waschmittelschublade herausziehen.
2. 1. Druck auf den Einsatz ausüben (1).

3. Die Waschmittelschublade entfernen (2).

3.3.2 Einbauen der Waschmittelschublade

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

3.4 Austauschen des Griffs der Waschmittelschublade

Voraussetzung:

Das Gerät ist spannungsfrei.
Das Gerät ist von der Wasserversorgung getrennt.
√ Die Waschmittelschublade ist entfernt worden.→ Seite 197

3.4.1 Ausbauen des Griffs der Waschmittelschublade

1. Die Rastelemente lösen.

1. Den Griff der Waschmittelschublade entfernen.

3.4.2 Einbauen des Griffs der Waschmittelschublade

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

3.5 Tür austauschen

VORSICHT

Offener Scharnierbereich!

Quetschen / Einklemmen der Finger

- Nicht in den Scharnierbereich greifen.

▶ Schutzhandschuhe tragen.

Voraussetzung:

Das Gerät ist spannungsfrei.
Das Gerät ist von der Wasserversorgung getrennt.
Tür ist offen.

3.5.1 Ausbauen der Tür

1.

ACHTUNG

Risiko herabfallender Teile durch gelöste Schrauben! Gefahr der Beschädigung anderer Geräteteile bzw. von Beschädigungen im Haushalt des Kunden, z. B. des Bodens. ▶ Die Komponenten gegen Herunterfallen sichern.

VORSICHT

Risiko herabfallender Teile durch gelöste Schrauben!

Verletzungsgefahr durch herabfallende Teile.

Die Komponenten gegen Herunterfallen sichern.

Schrauben entfernen (1).

1. Die Tür nach oben entfernen.

3.5.2 Einbauen der Tür

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

3.6 Austauschen der Türkomponenten

Offener Scharnierbereich!

Quetschen / Einklemmen der Finger

▶ Nicht in den Scharnierbereich greifen.

▶ Schutzhandschuhe tragen.

Voraussetzung:

Das Gerät ist spannungsfrei.
Das Gerät ist von der Wasserversorgung getrennt.
Tür ist ausgebaut.→ Seite 199

3.6.1 Ausbauen der Türkomponenten

Die Tür von außen nach innen demontieren.

3.6.2 Einbauen der Türkomponenten

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

3.7 Austauschen der Türdichtung

Scharfe Gehäusekanten!

Schnittverletzungen

▶ Schutzhandschuhe tragen.

Risiko herabfallender Teile durch gelöste Schrauben!

Verletzungsgefahr durch herabfallende Teile.

Die Komponenten gegen Herunterfallen sichern.

Risiko herabfallender Teile durch gelöste Schrauben!

Gefahr der Beschädigung anderer Geräteteile bzw. von Beschädigungen

im Haushalt des Kunden, z. B. des Bodens.

Die Komponenten gegen Herunterfallen sichern.

Voraussetzung:

Das Gerät ist spannungsfrei.
Das Gerät ist von der Wasserversorgung getrennt.
√ Die Waschmittelschublade ist entfernt worden.→ Seite 197
Tür ist ausgebaut.→ Seite 199
√ Die Pumpenabdeckung ist entfernt worden.→ Seite 208

3.7.1 Ausbauen der Türdichtung

1.

Wegrutschen des gekippten Gerätes!

Knochenbrüche / Quetschungen

▶ Gerät gegen Wegrutschen sichern.

Das Gerät vorn anheben.

1. Die Schrauben an der Unterseite der Frontblende lösen (1).

1. Das Gerät vorn wieder auf dem Boden abstellen.

Instandsetzen

1. Die Schrauben im Pumpenbereich entfernen (2). 5. 1. Die Schrauben an der Geräterückseite lösen (1).

1. Die Arbeitsplatte abnehmen (2, 3).

1. 1. Schrauben entfernen (1).

2. Die Rastelemente der Bedienblende lösen (2, 3).

3. Die Schrauben des Einspülschalengehäuses lösen.

1. Die Bedienblende entfernen.

2. Die Trommelbeleuchtungshalterung an der Oberseite entfernen.

Gefahr von Oberflächenschäden!

Bei Verwendung ungeeigneter Werkzeuge kann die Geräteoberfläche beschädigt werden.

Für den Austausch des Spannrings dürfen ausschließlich Kunststoffwerkzeuge verwendet werden.

Den Spannring mit einem Kunststoffwerkzeug von der Dichtung entfernen.

1. Die Türdichtung von der Frontblende lösen.
2. Den Kabelsteckverbinder von der Türverriegelung lösen.

Instandsetzen

1. Die Schrauben an der Oberseite der Frontblende lösen (3).

1. Die Frontblende entfernen.

2. Alle Schlauchanschlüsse lösen.

1. Die Türdichtung entfernen.

3.7.2 Einbauen der Türdichtung

⚠️ WARNING Gefahr durch herabfallende Gegenstände aufgrund unsachgemäßer Montage! Verletzung oder Gerätebeschädigung. ▶ Spanning der Muffendichtung mit 3,4 Nm anziehen.

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

3.8 Austauschen der Türverriegelung

Als Hersteller sind wir nach der Verordnung (EU) 2019/2023 verpflichtet, Verbrauchern die Türsicherung, einschließlich Reparturanleitung, als Ersatzteil zur Verfügung zu stellen. Wir möchten jedoch darauf hinweisen, dass nach dem Austausch einer Türsicherung eine elektrotechnische Sicherheitsprüfung durch eine Elektrofachkraft erforderlich ist, bevor das Gerät in Betrieb genommen wird. Diese Person muss nachweislich gemäß den länderspezifischen Gesetzen, Vorschriften und Normen qualifiziert sein.

GEFAHR

Stromschlaggefahr durch spannungsführende Teile!

Lebensgefahr durch Stromschlag bei unsachgemäßer Reparatur

Elektroteile sollten von eine Elektrofachkraft repariert werden.

Nach der Reparatur muss eine Sicherheitsprüfung nach VDE 0701 oder länderspezifischen Vorschriften durchgeführt werden.

VORSICHT

Scharfe Gehäusekanten!

Schnittverletzungen

▶ Schutzhandschuhe tragen.

WARNUNG

Wegrutschen des gekippten Gerätes!

Knochenbrüche / Quetschungen

▶ Gerät gegen Wegrutschen sichern.

VORSICHT

Risiko herabfallender Teile durch gelöste Schrauben!

Verletzungsgefahr durch herabfallende Teile.

Die Komponenten gegen Herunterfallen sichern.

ACHTUNG

Risiko herabfallender Teile durch gelöste Schrauben!

Gefahr der Beschädigung anderer Geräteteile bzw. von Beschädigungen

im Haushalt des Kunden, z. B. des Bodens

Die Komponenten gegen Herunterfallen sichern.

Voraussetzung:

Das Gerät ist spannungsfrei.

Das Gerät ist von der Wasserversorgung getrennt.
Das Gerät ist frei zugänglich.
√ Die Arbeitsplatte ist entfernt worden.→ Seite 195
Bedienblende ist abgebaut.
√ Tür ist ausgebaut.→ Seite 199
Der Spanning ist entfernt worden.
Das Frontpanel ist entfernt worden.
√ Türdichtung ist demontiert.

3.8.1 Türverriegelung demontieren

1. Den Stecker der Türverriegelung abziehen.

2. Die Türverriegelung lösen.

1. Die Türverriegelung entfernen.

Instandsetzen

3.8.2 Türverriegelung montieren

Der Einbau erfolgt in umgekehrter Reihenfolge.

2021-02-16_8001214495 Copyright by BSH Hausgeräte GmbH Seite 206 von 505

Instandsetzen

3.9 Austauschen der Trommelbeleuchtung

Scharfe Gehäusekanten!

Schnittverletzungen

▶ Schutzhandschuhe tragen.

Wegrutschen des gekippten Gerätes!

Knochenbrüche / Quetschungen

▶ Gerät gegen Wegrutschen sichern.

Risiko herabfallender Teile durch gelöste Schrauben!

Verletzungsgefahr durch herabfallende Teile.

▶ Die Komponenten gegen Herunterfallen sichern.

Risiko herabfallender Teile durch gelöste Schrauben!

Gefahr der Beschädigung anderer Geräteteile bzw. von Beschädigungen

im Haushalt des Kunden, z. B. des Bodens.

Die Komponenten gegen Herunterfallen sichern.

Voraussetzung:

Das Gerät ist spannungsfrei.
Das Gerät ist von der Wasserversorgung getrennt.
Das Gerät ist frei zugänglich.
√ Die Arbeitsplatte ist entfernt worden.→ Seite 195
√ Die Waschmittelschublade ist entfernt worden.→ Seite 197
Bedienblende ist abgebaut.

3.9.1 Ausbauen der Trommelbeleuchtung

1. Die Trommelbeleuchtungshalterung aus dem Gerät ziehen.
2. Die elektrischen Anschlüsse trennen.
3. Die Trommelbeleuchtung aus der Trommelbeleuchtungshalterung entfernen.

3.9.2 Einbauen der Trommelbeleuchtung

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

3.10 Austauschen der Pumpenabdeckung

Voraussetzung:

Das Gerät ist spannungsfrei.
Das Gerät ist von der Wasserversorgung getrennt.

3.10.1 Ausbauen der Pumpenabdeckung

1. Die Pumpenabdeckung öffnen.

1. Die Pumpenabdeckung entfernen.

3.10.2 Einbauen der Pumpenabdeckung

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

3.11 Austauschen der Frontblende

Voraussetzung:

Das Gerät ist spannungsfrei.
Das Gerät ist von der Wasserversorgung getrennt.
√ Die Waschmittelschublade ist entfernt worden.→ Seite 197
√ Tür ist ausgebaut.→ Seite 199
√ Türdichtung ist demontiert
√ Die Pumpenabdeckung ist entfernt worden.→ Seite 208

3.11.1 Ausbauen der Frontblende

1.

Wegrutschen des gekippten Gerätes!

Knochenbrüche / Quetschungen

▶ Gerät gegen Wegrutschen sichern.

Das Gerät vorn anheben.

1. Die Schrauben an der Unterseite entfernen (1).

1. Das Gerät vorn wieder auf dem Boden abstellen.

Instandsetzen

1. 1. Schrauben entfernen (1).

2. Die Arbeitsplatte bis zur Geräterückseite schieben (2).

3. Die Arbeitsplatte nach oben (3) abnehmen.

1. 1. Schrauben entfernen (1).

2. Die Rastelemente lösen (2, 3).

1. Die Bedienblende entfernen.

7.

VORSICHT

Risiko herabfallender Teile durch gelöste Schrauben! Verletzungsgefahr durch herabfallende Teile.

Die Komponenten gegen Herunterfallen sichern.

Instandsetzen

ACHTUNG

Risiko herabfallender Teile durch gelöste Schrauben! Gefahr der Beschädigung anderer Geräteteile bzw. von Beschädigungen im Haushalt des Kunden, z. B. des Bodens. ▶ Die Komponenten gegen Herunterfallen sichern.

Die Schrauben an der Vorderseite von unten beginnend entfernen (2, 3).

1. Die Frontblende entfernen.

3.11.2 Einbauen der Frontblende

Der Einbau erfolgt in umgekehrter Reihenfolge.

2021-02-16_8001214495 Copyright: BSH Hausgeräte GmbH Oldal 248 ettöl: 505

Javítás

2021-02-16_8001214495 Autortiesibas BSH Hausgeräte GmbH Lappuse 290 no 505

Remonts

2021-02-16_8001214495 Copyright by BSH Hausgeräte GmbH Strona 353 z 505

Naprawy
