Produkttyp	Hochdruckreiniger
Modell	PPC 30 A1
Marke	Parkside
Stromversorgung	230 V ~ 50 Hz
Leistungsaufnahme	2000 W
Max. Druck	150 bar
Max. Durchflussmenge	6 L/min
Gewicht	10 kg
Abmessungen (L x B x H)	400 x 300 x 300 mm
Funktionen	Hochdruckreinigung, Reinigungsmittelauftrag, selbstansaugend
Sicherheitsmerkmale	Sicherheitsventil, Kindersicherung, Abzugspistolensicherung
Sprühbild	Von Vollstrahl bis Flachstrahl einstellbar
Reinigungsmittelsystem	Integrierter Reinigungsmitteltank (0,5 L)
Düsentyp	Schnellanschluss, mehrere Düsen enthalten
Geräuschpegel	70 dB(A)
Wartung	Wasserfilter regelmäßig reinigen; frostfrei lagern
Ersatzteileverfügbarkeit	Schläuche, Pistolen, Düsen, Dichtungen erhältlich bei Parkside Service
Garantie	2 Jahre
Im Lieferumfang enthaltenes Zubehör	Spritzpistole, Hochdruckschlauch (5 m), mehrere Düsen, Reinigungsmittelflasche

Häufig gestellte Fragen - PPC 30 A1 PARKSIDE

Wie starte ich den Parkside PPC 30 A1 Hochdruckreiniger?

Stellen Sie sicher, dass die Wasserversorgung angeschlossen und der Schlauch nicht geknickt ist. Drücken Sie den Ein-/Ausschalter auf 'I' und entriegeln Sie die Abzugspistole. Ziehen Sie den Abzug, um zu starten.
Überprüfen Sie vor Gebrauch immer die Luft im System.

Kann ich Reinigungsmittel mit diesem Hochdruckreiniger verwenden?

Ja. Füllen Sie den Reinigungsmitteltank mit geeignetem Reinigungsmittel (umweltfreundlich empfohlen). Bringen Sie die schwarze Niederdruckdüse an und tragen Sie das Reinigungsmittel auf. Lassen Sie es einwirken, dann spülen Sie mit Hochdruck ab.
Verwenden Sie kein Bleichmittel oder Lösungsmittel.

Wie wechsele ich die Düse?

Schalten Sie den Hochdruckreiniger aus und lassen Sie den Druck ab, indem Sie den Abzug ziehen. Drücken Sie den Schnellanschlusskragen, ziehen Sie die alte Düse heraus, setzen Sie die neue Düse ein und lassen Sie den Kragen los.
Achten Sie auf ordnungsgemäße Verriegelung.

Was soll ich tun, wenn der Hochdruckreiniger nicht mehr funktioniert?

Überprüfen Sie das Stromkabel, die Wasserversorgung und die Sicherung. Wenn der Überhitzungsschutz ausgelöst hat, lassen Sie das Gerät 15 Minuten abkühlen und setzen Sie es zurück. Wenn das Problem weiterhin besteht, wenden Sie sich an den Parkside-Service.

Wie reinige ich den Wasserfilter?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Schrauben Sie den Wasserzulaufanschluss ab, entfernen Sie den Filter mit einer Zange, spülen Sie ihn unter klarem Wasser ab und setzen Sie ihn wieder ein.
Reinigen Sie den Filter alle 3 Monate oder bei Leistungseinbußen.

Kann ich ein Verlängerungskabel verwenden?

Ja, verwenden Sie ein wetterfestes Verlängerungskabel mit mindestens 3x1,5 mm² Querschnitt und einer maximalen Länge von 30 m.
Wickeln Sie das Kabel immer vollständig ab.

Was ist die empfohlene Betriebstemperatur?

Verwenden Sie den Hochdruckreiniger nicht bei Temperaturen unter 0°C oder über 40°C. Lagern Sie ihn an einem frostfreien Ort.
Schützen Sie ihn vor Frost, um innere Schäden zu vermeiden.

Wie lagere ich den Hochdruckreiniger?

Trennen Sie nach Gebrauch die Wasserversorgung, lassen Sie das Gerät einige Sekunden laufen, um die Pumpe zu entleeren, entfernen Sie den Schlauch und lagern Sie es an einem trockenen Ort. Vermeiden Sie direkte Sonneneinstrahlung.
Lagern Sie es in einer frostfreien Umgebung.

Wo finde ich Ersatzteile?

Ersatzteile sind bei Parkside-Servicezentren oder Online-Händlern erhältlich. Verwenden Sie Originalteile, um Sicherheit und Leistung zu gewährleisten.
Überprüfen Sie die Bedienungsanleitung auf Teilenummern.

Wie laut ist der PPC 30 A1?

Der Geräuschpegel beträgt ca. 70 dB(A), was einer normalen Unterhaltung entspricht. Tragen Sie bei längerem Gebrauch Gehörschutz.
Entspricht den EU-Lärmvorschriften.

BEDIENUNGSANLEITUNG PPC 30 A1 PARKSIDE

Originalbetriebsanleitung

FI

LATTIAPESURI

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

DE/ AT/ CH Originalbetriebsanleitung Seite 20

A

Sicherheitshinweise ....20

Bildzeichen in der Anleitung .....20

Allgemeine Sicherheitshinweise .....20

Verwendungszweck......21

Allgemeine Beschreibung .....21

Übersicht 21

Funktionsbeschreibung .....21

Lieferumfang 22

Montage 22

Inbetriebnahme ....22

Reinigung und Wartung ......22

Reinigung 22

Wartung 22

Lagerung 22

Entsorgung/Umweltschutz 22

Garantie 23

Ersatzteile....23

Technische Daten ......23

Original CE Konformitätserklärung ...27

Bitte lesen Sie vor der ersten Inbetriebnahme zu Ihrer Sicherheit und für die Sicherheit anderer diese Bedienungsanleitung aufmerksam durch, bevor Sie den Flächenreiniger benutzen. Bewahren Sie die Anleitung gut auf und geben Sie sie an jeden nachfolgenden Benutzer weiter, damit die Informationen jederzeit zur Verfügung stehen.

Sicherheitshinweise

Dieser Abschnitt behandelt die grundlegenden Sicherheitsvorschriften bei der Arbeit mit dem Flächenreiniger.

Bildzeichen in der Anleitung

Gefahrenzeichen (anstelle des Ausrufungszeichens kann die Gefahr erläutert sein) mit Angaben zur Verhütung von Personen- oder Sachschäden.

Gebotszeichen (anstelle des Aus-rufungszeichens kann das Gebot erläutert sein) mit Angaben zur Ver-hütung von Schäden.

Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät.

Allgemeine Sicherheitshinweise

- Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden; es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhalten von ihr Anweisungen, wie das Gerät zu benutzen ist.

- Personen, die mit der Bedienungsanleitung nicht vertraut sind, dürfen das Gerät nicht benutzen. Das Bedienen des Gerätes ist Personen unter 16 Jahren nicht gestattet.

Arbeiten mit dem Gerät

Vorsicht: So vermeiden Sie Unfälle und Verletzungen:

Greifen Sie im Betrieb nicht unter den Flächenreiniger.

Hochdruckreiniger können bei unsachgemäßen Gebrauch gefährlich sein. Der Strahl darf nicht auf Personen, Tiere, aktive elektrische Ausrüstung oder das Gerät selbst gerichtet werden.

• Richten Sie den Strahl nicht auf sich selbst oder andere, um Kleidung oder Schuhwerk zu reinigen.
• Verwenden Sie das Gerät nicht, wenn sich andere Personen in Reichweite befinden, es sei denn, sie tragen Schutzkleidung.
• Lösen Sie den Hochdruckstrahl erst aus, wenn sich der Flächenreiniger auf der Reinigungsfläche befindet.
• Ergreifen Sie geeignete Maßnahmen, um Kinder vom laufenden Gerät fernzuhalten.
• Entsorgen Sie das Verpackungsmaterial ordnungsgemäß.
• Benutzen Sie das Gerät nicht in der Nähe von entzündbaren Flüssigkeiten oder Gasen. Bei Nichtbeachtung besteht Brand- oder Explo sions gefahr.
• Bewahren Sie das Gerät an einem trockenen Ort und außerhalb der Reichweit von Kindern auf.
• Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Beachten Sie die Sicherheitshinweise Ihres Hochdruckreinigers.

Vorsicht! So vermeiden Sie räteschäden und eventuell daraus resultierende Personenschäden:

- Arbeiten Sie nicht mit einem beschädigten, unvollständigen oder ohne die Zustimmung des Herstellers umgebauten Gerät.

• Schützen Sie das Gerät vor Frost.
- Verwenden Sie nur Original-Zubehör und führen Sie keine Umbauten am Gerät durch.

Verwendungszweck

Verwenden Sie diesen Flächenreiniger ausschließlich für den Privathaushalt:

• zum Reinigen von Boden- und Wandflächen mit Hochdruckwasserstrahl.
• unter Beachtung der Herstellerangaben des zu reinigenden Objektes.
• Der Flächenreiniger ist für den Gebrauch mit dem Hochdruckreiniger Parkside PHD 150 A1 vorgesehen.
• Unter Verwendung des Adapters (6) kann der Flächenreiniger auch an verschiedene andere Hochdruckreiniger angeschlossen werden. Beachten Sie hier die Angaben der Hersteller.

Allgemeine Beschreibung

Die Abbildung der wichtigsten Funktionsteile finden Sie auf der Ausklappseite.

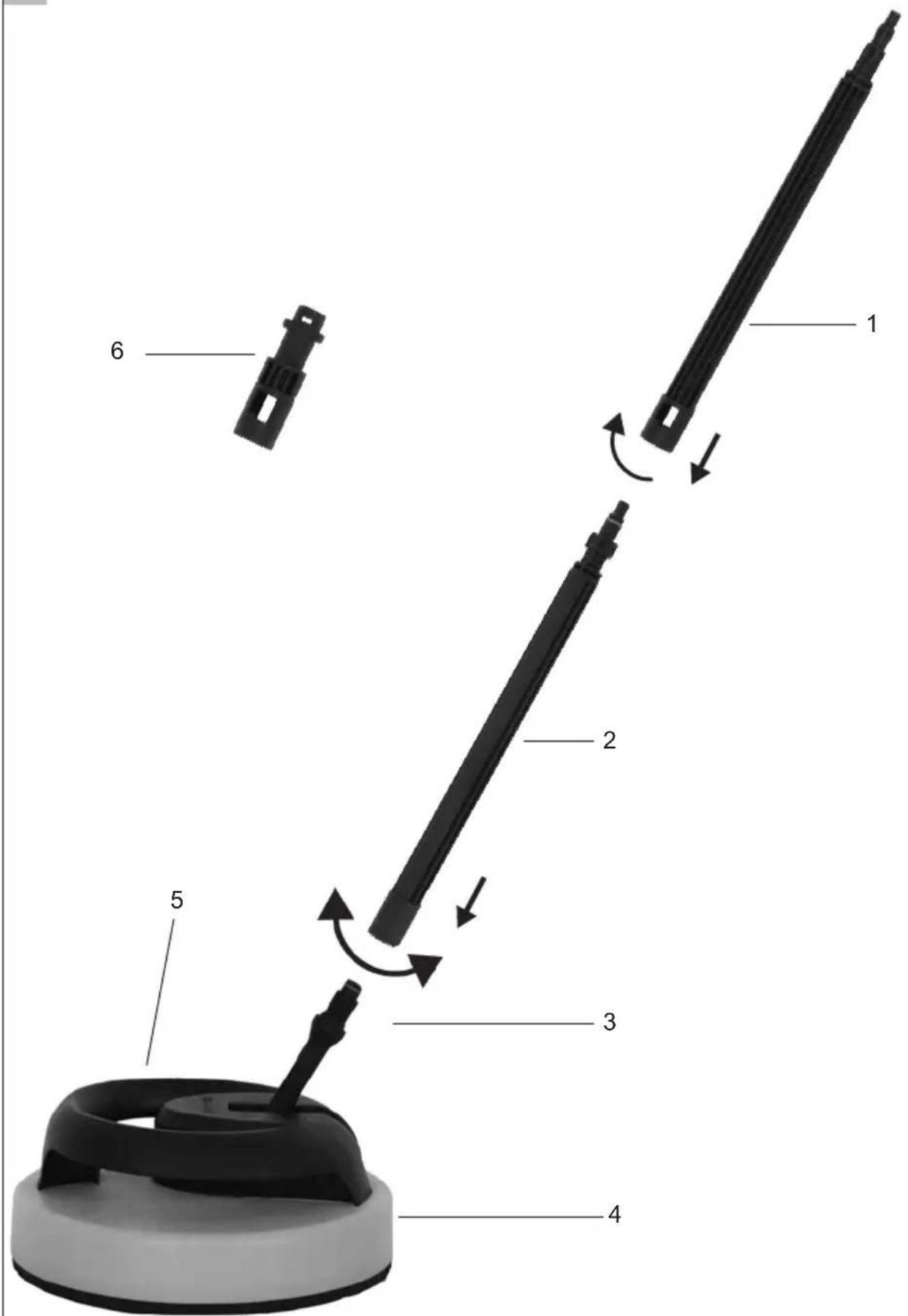

eÜbersicht

1 Verlängerungselement

2 Anschlusselement
3 schwenkbares Anschlusselement
4 Gehäuse
5 Handgriff
6 Adapter

Funktionsbeschreibung

Der Flächenreiniger ist zur spritzwasserfreien Hochdruckreinigung von Boden- und Wandflächen geeignet. Durch rotierende Düsen wird eine hohe Reinigungskraft erzielt.

Beachten Sie die Sicherheitshinweise.

Lieferumfang

Packen Sie das Gerät aus und überprüfen Sie den Lieferumfang:

• Flächenreiniger
• Anschlusselement
• Verlängerungselement
• Adapter

Montage

• Verschrauben Sie das An- schlusselement (2) mit dem schwenkbaren Anschlussele- ment (3).
• Benötigen Sie einen größeren Arbeitsbereich, können Sie das Verlängerungselement (1) durch Aufstecken und Verdrehen (Bajonettanschluss) auf das Anschlusselement (2) hinzunehmen.
• Der Anschluss am Hochdruckreiniger erfolgt über den Bajonettanschluss an der Spritzpistole des Hochdruckreinigers.
• Der Adapter (6) kann über einen Bajonettanschluss nach dem Anschlusselement (2) oder nach dem Verlängerungselement (1) eingesetzt werden.

Inbetriebnahme

Beachten Sie die Rückstoßkraft des austretenden Wasserstrahles. Sorgen Sie für einen sicheren Stand und halten Sie die Spritzpistole gut fest. Sie können sonst sich oder andere Personen verletzen.

• Aktivieren Sie den Hochdruckstrahl Ihres Hochdruckreinigers erst, wenn der Flächenreiniger sich auf der Reinigungsfläche befindet.
  • Halten Sie den Flächenreiniger beim Reinigen von Wandflächen immer am Handgriff (5).
• Führen Sie den Flächenreiniger nicht über freistehende Ecken.
  • Der Flächenreiniger ist nicht zum Scheuern oder Schrubben geeignet.

Reinigung und Wartung

Reinigung

Halten Sie das Gerät stets sauber. Verwenden Sie keine Reinigungs- bzw. Lösungsmittel.

- Reinigen Sie das Gerät mit einer weichen Bürste oder einem leicht feuchtem Tuch.

Wartung

Der Terrassenreiniger ist wartungsfrei.

Lassen Sie Arbeiten, die nicht in dieser Anleitung beschrieben sind, von unserem Service-Center durchführen. Verwenden Sie nur Originalteile. Es besteht Verletzungsgefahr.

Lagerung

- Bewahren Sie den Flächenreiniger in einem frostsicheren Raum auf.

Entsorgung/Umweltschutz

Führen Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

Geräte gehören nicht in den Hausmüll.

Geben Sie das Gerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff- und Metallteile können sortenrein getrennt werden und so einer Wiederverwertung zugeführt werden. Fragen Sie hierzu unser Service-Center.

Garantie

• Für dieses Gerät leisten wir 36 Monate Garantie. Für Austauschgeräte gilt eine verkürzte Garantie von 12 Monaten, gemäß den gesetzlichen Bestimmungen.
• Schäden, die auf natürliche Abnutzung, Überlastung oder unsachgemäße Bedienung zurückzuführen sind, bleiben von der Garantie ausgeschlossen. Es besteht insbesondere kein Garantieanspruch bei Nichtbeachtung der Bedienungsanleitung oder Gewaltanwendung, da dadurch Dichtungen, Motor oder andere Teile beschädigt werden.

- Voraussetzung für Garantieleistungen ist zudem, dass die in der Betriebsanleitung angegebenen Hinweise zur Reinigung und Wartung eingehalten wurden.

- Schäden, die durch Material- oder Herstellerfehler entstanden sind, werden unentgeltlich durch Ersatzlieferung oder Reparatur beseitigt. Voraussetzung ist, dass das Gerät unzerlegt und mit Kauf- und Garantienachweis an unser Service-Center zurückgegeben wird.

- Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unserem Service-Center durchführen lassen. Unser Service-Center erstellt Ihnen gerne einen Kostenvoranschlag.

Wir können Geräte nur bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.

Eventuelle Sachschäden während des Transportes gehen zu Lasten des Absenders.

• Unfrei - per Sperrgut, Express oder mit sonstiger Sonderfracht - eingeschickte Geräte werden nicht ange- nommen.
• Bei Vorliegen eines berechtigten Garantiefalles bitten wir um telefonische Kontaktaufnahme mit unserem Service-Center. Dort erhalten Sie weitere Informationen über die Reklamationsbearbeitung.
  • Die Entsorgung Ihrer defekten eingesendeten Geräte führen wir kostenlos durch.

Ersatzteile

Verwenden Sie zum Nachkauf von Ersatzteilen die angegebene Service-Adresse oder Fax-Nummer. Geben Sie bitte bei Ihrer Bestellung den Maschinentyp und die Artikel-Nummer des Ersatzteiles an.

Technische Daten

Flächenreiniger ..... PPC 30 A1 Zulauftemperatur T in max. ..... 60°C Nenndruck P max. ..... 15 MPa

Der Flächenreiniger ist für Hochdruckreiniger mit einem Nenndruck (p) von 90-150 bar geeignet.

Technische und optische Veränderungen können im Zuge der Weiterentwicklung ohne Ankündigung vorgenommen werden. Alle Maße, Hinweise und Angaben dieser Bedienungsanleitung sind deshalb ohne Gewähr. Rechtsansprüche, die aufgrund der Bedienungsanleitung gestellt werden, können daher nicht geltend gemacht werden.

Original EG-Konformitätserklärung

Hiermit bestätigen wir, dass der

Terrassenreiniger Baureihe PPC 30 A1

Seriennummer 201110000001 - 201110058000

folgender einschlägiger EU-Richtlinie in ihrer jeweils gültigen Fassung entspricht:

2006/42/EC

Grizzly Gartengeräte GmbH & Co. KG

Am Gewerbepark 2

D-64823 Groß-Umstadt / 17.01.2012

Oliver Christ

Dokumentationsbevollmächtigter

Grizzly Gartengeräte GmbH & CO KG

Kunden-Service

Georgenhäuser Str. 1

64409 Messel

Tel.: [phone]

Fax.: [phone]

E-mail: [e-mail]

Homepage: www.grizzly.biz

Railmit Oy

Petäjäksentie 19

26100 Rauma

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Grizzly Service Österreich

Tel.: [phone]

Fax: [phone]

E-mail:

[e-mail]

Homepage: www.grizzly.biz

Grizzly Service Sverige

Tel.: [phone]

E-mail: [e-mail]

A.S.A. Marina AG

Postfach Nr. 406

6906 Lugano Cassarate

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Grizzly Gartengeräte GmbH & Co. KG

Am Gewerbepark 2

D-64823Groß-Umstadt

Last Information Update · Tietojen tila · Informationsstatus

Tilstand af information · Stand der Informationen:

10/2011 Ident-No.: 30301012102011-3

3
