Produkttyp	Flüssigkeitskopf für Stativ
Modell	Video 25 Plus
Marke	Sachtler
Gewicht	5,7 kg (12,6 lb)
Maximale Belastung	35 kg (77 lb)
Gegenbalance-Stufen	18 Stufen
Dämpfungsstufen (horizontal/vertikal)	7 je + 0 (aus)
Neigungswinkel	+90° / -75°
Schwenkbereich	360°
Temperaturbereich	-40°C bis 60°C (-40°F bis 140°F)
Batterietyp	3 x 625 U oder LR9 Knopfzellen
Basisbefestigung	150 mm Halbkugel oder flache Basis (umwandelbar)
Kameraplatte	Touch & Go Schnellwechselplatte
Balanceplatte Verschiebebereich	110 mm (Video 25 Plus) oder 100 mm (FB)
Selbstleuchtende Wasserwaage	Ja, durch Antippen aktiviert
Bremsen	Horizontal und vertikal, vibrationsfrei
Neigungssicherung	Roter Knopf mit grüner Anzeige
Abmessungen (Höhe/Breite/Basisdurchmesser)	194 mm / 154 mm / 150 mm
Schwenkarmbefestigung	Teleskopisch, 18/22/32 mm Durchmesser, 350-520 mm Länge
Modulares System	Umwandelbare Balanceplatte und flache Basis

Häufig gestellte Fragen - Video 25 Plus Sachtler

Wie nivelliere ich den Flüssigkeitskopf?

Vertikalbremse anziehen, dann die Klemmschraube des Flüssigkeitskopfes öffnen. Kopf neigen, bis die Blase im schwarzen Kreis zentriert ist. Schraube fest anziehen. Bei der selbstleuchtenden Wasserwaage antippen, um das Leuchten zu aktivieren.

Wie montiere ich die Kamera auf den Flüssigkeitskopf?

Kameraplatte am Schwerpunkt der Kamera befestigen. Gegenbalance-Knopf auf 7 stellen, Horizontbremse anziehen, Vertikalbremse lösen. Kamera durch die Horizontale neigen, um die Gegenbalance-Federn einzurasten (hörbares Klicken). Neigungssicherung verriegeln. Kameraplatte vorne zuerst einsetzen; sie rastet automatisch ein.

Wie stelle ich die Gegenbalance ein?

Kamera halten, Gegenbalance-Knopf auf eine Zahl drehen, die das Kameragewicht ausgleicht. Nach jeder Federentlastung prüfen, ob die Kamera in Position bleibt. Erhöhen der Gegenbalance funktioniert nur in horizontaler Position (Federn klicken ein). Niedrigere Einstellungen sind sofort wirksam.

Wie stelle ich die Flüssigkeitsdämpfung ein?

Den horizontalen oder vertikalen Einstellring auf eine der 7 Stufen oder 0 für Aus drehen. Achten Sie darauf, die Rastpositionen durch langsames Schwenken oder Neigen zu erreichen. Vermeiden Sie Einstellungen zwischen den Rasten, um Schäden zu vermeiden. Übereinstimmende horizontale und vertikale Zahlen ermöglichen sanfte diagonale Bewegungen.

Wie wechsle ich die Batterien der Wasserwaage?

Batteriehalter mit einem spitzen Gegenstand (z. B. Schraubendreher) öffnen. Die drei Knopfzellen (625 U oder LR9) gemäß den Markierungen '+' und '-' ersetzen. Die Batterien halten etwa 2000 Beleuchtungszyklen.

Was ist die maximale Belastbarkeit?

Der Sachtler Video 25 Plus unterstützt eine maximale Last von 35 kg (77 lb). Halten Sie stets das Lastlimit ein, um einen sicheren Betrieb zu gewährleisten.

Was ist der Temperaturbereich für den Betrieb?

Der Flüssigkeitskopf kann in Temperaturen von -40°C bis 60°C (-40°F bis 140°F) betrieben werden, geeignet für extreme Umgebungen.

Wie wandle ich den Flüssigkeitskopf in eine flache Basis um?

Kopf umgedreht platzieren, die 4 Inbusschrauben neben der Mittelachse lösen und das Halbkugelteil entfernen. Der Kopf kann dann mit 4 Schrauben auf Flachbodenstative oder Podeste montiert werden. Für Quickfix-Befestigungen die Sachtler Multi Disc verwenden.

Wie transportiere ich den Flüssigkeitskopf?

Beide Bremsen (horizontal und vertikal) öffnen. Gegenbalance und Dämpfung auf maximale Positionen stellen. Dies schützt die Mechanismen beim Transport.

Was ist der Verschiebebereich der Balanceplatte?

Beim Video 25 Plus verschiebt sich die Balanceplatte 110 mm; beim Video 25 Plus FB 100 mm. Dies ermöglicht die Feinabstimmung des Kameragleichgewichts.

BEDIENUNGSANLEITUNG Video 25 Plus Sachtler

Manual Benutzerinformation

© by sachtler®. Alle Rechte vorbehalten / All rights

reserved Version: 5

Ausgabedatum / Issue date: 06/18

Wir wollen, dass Ihre Sachter Produkte immer auf dem aktuellsten Stand sind.

Deswegen behalten wir uns technische Änderungen vor.

Bestellnr. / Order no.: sko15t100a

Originalbetriebsanleitung/Original User Manual

sachtler®

Videndum Group

E-Mail: [e-mail]

Homepage: http://www.sachtler.com

Table of contents

1 Sicherheitshinweise....11
2 Bedienelemente ....11
3 Betrieb....12

3.1 Nivellieren des Fluidkopfes....12
3.2 Entnehmen der Kameraplatte....12
3.3 Einsetzen der Kamera....12
3.4 Entnehmen der Kamera ....13
3.5 Zentrieren des Kameragewichts....14
3.6 Einstellen der Kamerabalance ....15
3.7 Einstellen der Dämpfung......15
3.8 Bremsen....15
3.9 Sucherlupenstütze ....16
3.10 Austausch der Batterien 16
3.11 Transportstellung von Dämpfung, Gewichtsausgleich und Bremsen......16

4 Technische Daten ....17

4.1 Allgemeine Daten....17
4.2 Abmessungen ....18

5 Das Baukastensystem 18

5.1 Umbau des Fluidkopfes auf andere Balanceplatte ...19
5.2 Umbau des Video 25 Plus auf Flachboden......19

6 Gewährleistung 20

EC - Declaration of Conformity EG - Konformitätserklärung

Hiermit erklären wir, dass das hier genannte Produkt aufgrund seiner Bauart in der von uns in Verkehr gebrachten Ausführung den Sicherheits- und Gesundheitsanforderungen der zugrundeliegenden hier genannten EG - Richtlinien und der genannten Normen entspricht.

Bei einer nicht mit uns abgestimmten Änderung an diesem Produkt verliert diese Erklärung ihre Gültigkeit.

sachtler

Product / Produkt:

Video 25 Plus, 25 Plus FB

Components/ Komponenten:

Code number (s) / Codenummer(n): 2500, 2501

Year of first manufacturing / Ab Baujahr: 1999

EC - Directives: 2014/30/EU Electromagnetic Compatibility /

EG - Richtlinien:

Normen und Vorschriften:

Inspector/ Prufstelle:

2010-06

Date of Inspection/ Prufdatum:

Alan Platt

R&D Director

Eching, 08.11.2012

1 Sicherheitshinweise

-> Bei aufgesetzter Kamera darf die Klemmschale des Fluidkopfes nur dann gelöst werden, wenn die Kamera mit Stativ gegen Umkippen gesichert wurde.
-> Beim Einsetzen der Kameraplatte in den Fluidkopf die Finger nicht in den Bereich des Verriegelungshebels bringen, da dieser zurückspringt.
-> Beim Lösen der Vertikalbremse muß sichergestellt sein, daß die Kamera gegen plötzliche Bewegung gesichert ist.
-> Kopfüber darf der Fluidkopf nur mit ausreichender Sicherung (z.B. Stahlseile) eingesetzt werden.

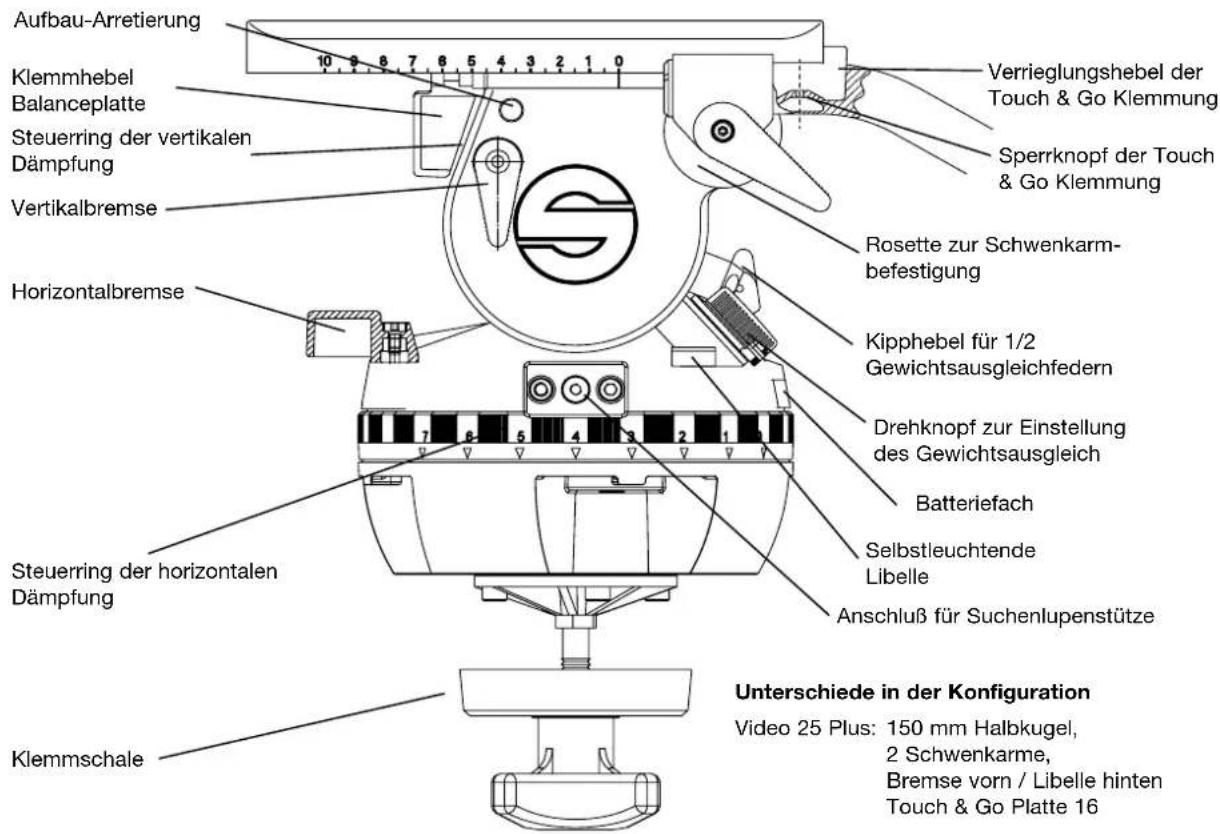

2 Bedienelemente

Video 25 Plus: 150 mm Halbkugel, 2 Schwenkarme, Bremse vorn / Libelle hinten Touch & Go Platte 16
V 25 Plus FB: Halteklotz für Sucherlupenstütze wie Video 25 Plus, jedoch nur 1 Schwenkarm und Touch & Go Platte 35

3 Betrieb

3.1 Nivellieren des Fluidkopfes (nur für Video 25 Plus)

Der Fluidkopf verfügt über eine Libelle, um das Nivellieren zu erleichtern.

Schließen Sie die Vertikalbremse des Fluidkopfes und sichern Sie die Kamera mit einer Hand.

Lösen Sie die Klemmschale des Fluidkopfes und richten Sie den Kopf so aus, daß die Luftblase der Libelle im schwarzen Kreis steht. Klemmschale danach gut festziehen.

Beleuchtete Wasserwaage (Libelle)

Der Fluidkopf verfügt über eine selbstleuchtende Libelle, um auch bei ungünstigen Lichtverhältnissen leicht Nivellieren zu können.

Durch kräftiges Antippen der Libelle wird die Beleuchtung aktiviert. Je nach Druckstärke leuchtet die Libelle bis zu 45 Sekunden.

3.2 Entnehmen der Kameraplatte

Der Fluidkopf ist mit einem Touch & Go Kamera-Schnellverschluß ausgestattet.

-> Fassen Sie die Kameraplatte mit der einen Hand.
-> Verriegelungshebel mit Daumen und Zeigefinger der anderen Hand greifen und den roten runden Sperrknopf nach unten ziehen.
-> Verriegelungshebel bis zum linken Anschlag (hörbares Einrasten) drücken und dabei Kameraplatte entnehmen.

3.3 Einsetzen der Kamera

Befestigen Sie die Kameraplatte ungefähr im Schwerpunkt der Kamera an der Stativadapterplatte (Kamera Zubehör).

-> Stellen Sie den Drehknopf des Gewichtsausgleichs auf Position 7.
-> Schließen Sie Horizontalbremse und öffnen Sie die Vertikalbremse.
-> Achten Sie darauf, daß die Federn des Gewichtsausgleiches einrasten, indem Sie den Kopf durch die Horizontale neigen (hörbares Einrasten).
-> Blockieren Sie den Fluidkopf mit der Aufbau-Arretierung.

Das Sperren und Einrasten der Aufbau-Arretierung geschieht durch Herausziehen des roten Knopfes und Drehung um 90°. Grüne Markierung am Knopf verschwindet. Vergewissern Sie sich, daß die Aufbau-Arretierung eingera- stet und der Kopf in der Horizontalen blockiert ist. (Der Kopf läßt sich mittels der Schwenkarme nicht mehr neigen.)

-> Setzen Sie die Kameraplatte zuerst vorne in die Aufnahme ein.
-> Beim Einsetzen der Kamera mit Kameraplatte verriegelt sie sich automatisch und der Verriegelungshebel schnellt in die Ausgangsposition zurück (hörbares Einschnappen).

3.4 Entnehmen der Kamera

-> Blockieren Sie den Fluidkopf mit der Aufbau-Arretierung.

Das Sperren und Einrasten der Aufbau-Arretierung geschieht durch Herausziehen des roten Knopfes und Drehung um 90°. Grüne Markierung am Knopf verschwindet. Vergewissern Sie sich, daß die Aufbau-Arretierung eingerastet und der Kopf in der Horizontalen blockiert ist. (Der Kopf läßt sich mittels der Schwenkarme nicht mehr neigen.)

-> Fassen Sie die Kamera mit der einen Hand.
-> Verriegelungshebel mit Daumen und Zeigefinger der anderen Hand greifen und den roten runden Sperrknopf nach unten ziehen.
-> Verriegelungshebel bis zum linken Anschlag drücken und dabei Kamera entnehmen.

3.5 Zentrieren des Kameragewichts

-> Halten Sie den Kopf mittels Schwenkarm fest.
-> Bei geschlossener Horizontalbremse und geöffneter Vertikalbremse lösen Sie nun die Aufbau-Arretierung durch Herausziehen des roten Knopfes und Drehung um 90°. (Durch Heben und Drücken der Schwenkarme erleichtern Sie das Öffnen.)

-> Drehen Sie den vertikalen Steuerring auf Position 0

-> Lösen Sie die Klemmung der Kamera-Balanceplatte.

Dazu wird der vordere rote Hebel unterhalb der Balanceplatte nach links oben gezogen.

-> Durch Vor- und Zurückschieben der Kamera-Balanceplatte verschieben Sie die Kamera so lange bis Sie die Position gefunden haben, in der die Kamera horizontal ausbalanciert ist. Hecklastige Kameras werden nach vorne verschoben, frontlastige Kameras nach hinten. Sie erleichtern das Verschieben, indem Sie die Kamera horizontal halten.

-> Sichern Sie die Balanceplatte mit dem Klemmhebel.

Dazu wird der vordere rote Hebel unterhalb der Balanceplatte nach rechts oben gezogen.

Bitte beachten Sie: Falls es Ihnen nicht gelingt die Kamera zu zentrieren, schrauben Sie die Kameraplatte an eine andere Position der Stativadapterplatte.

3.6 Einstellen der Kamerabalance

-> Halten Sie die Hand am Schwenkarm und schalten Sie über den Drehknopf des Gewichtsausgleichs schrittweise Ausgleichsfedern ab.
-> Testen Sie nach jeder abgeschalteten Feder, ob die Kamera in der geneigten Stellung annähernd stehen bleibt, d.h. die Kamera sollte in jeder Neigeposition weder stark nach unten abkippen noch nach oben zurückfedern.

Bitte beachten: Das Verringern der Ausgleichskraft wird in jeder Neigeposition sofort wirksam, das Erhöhen jedoch nur in Horizontalstellung (Federn rasten hörbar ein).

3.7 Einstellen der Dämpfung

Der Fluidkopf verfügt horizontal und vertikal über je sieben Dämpfungsstufen und eine Nullstellung.

Durch Drehen an den Steuerringen wird die gewünschte Dämpfung eingestellt. In der Nullstellung ist die Dämpfung völlig abgeschaltet. Einstellung darf nur auf volle Raststellung erfolgen. Durch einen ersten langsamen Schwenk rasten die Schaltstifte ein.

ACHTUNG: Bei Lastschwenks zwischen den Raststellungen können die Schaltstifte und/oder die Rastscheiben beschädigt werden.

Befinden sich die Steuerringe auf gleichem Index (z.B. "3"), dann ist die Stärke der Horizontal- und Vertikaldämpfung genau gleich und damit sind saubere, ruckfreie Diagonalbewegungen möglich.

3.8 Bremsen

Die Horizontalbremse löst die Klemmung für horizontale und die Vertikalbremse für vertikale Schwenks. Beide Bremsen können während der Aufnahme vibrationsfrei betätigt werden.

3.9 Sucherlupenstütze

Der Fluidkopf hat an beiden Seiten eine Vorbereitung zur Montage eines Sucherlupen-Stützsystemes.

3.10 Austausch der Batterien

Im Batteriefach befinden sich die handelsüblichen Knopf-zellen vom Typ 625 U oder LR9. Mit Hilfe eines spitzen Gegenstandes (Schraubenzieher o.ä.) öffnen Sie dieses Fach. Vergewissern Sie sich, daß die neuen Batterien entsprechend der "plus" und "minus" Kennzeichnung des Batteriefaches eingelegt werden. Ein Satz Batterien reicht für ca. 2000 Beleuchtungsvorgänge.

3.11 Transportstellung von Dämpfung, Gewichtsausgleich und Bremsen

Um die Leichtgängigkeit der Steuerringe für die Dämpfung über die lange Lebensdauer eines Sachtler Fluidkopfes zu erhalten, sollten vor und nach dem Dreh beide Steuerringe von Stellung "0" bis zur maximalen Dämpfungsstufe durchgeschalten werden.

Einstellungen während des Transports: das Wichtigste ist, beide Bremsen - horizontal und vertikal - zu lösen. Gewichtsausgleich und Dämpfungen sollten jeweils auf maximaler Stufe eingestellt sein.

4 Technische Daten

4.1 Allgemeine Daten

Gewichtsausgleich: 18 Stufen (abhängig von der Schwerpunkthöhe der Kamera)

Balanceplatte: 100 mm Verschiebebereich (Video 25 Plus FB) 110 mm Verschiebebereich (Video 25 Plus)

Dämpfungsstufen: je 7 horizontal, vertikal und 0

Neigebereich: +90° / -75°

Schwenkbereich: 360°

Temperaturbereich: - 40°C bis 60°C

Eigengewicht: 5,7 kg

Max. Last: 35 kg

Kameraanschluß: Touch & Go System

Stativanschluß: 150 mm Halbkugel / Flachboden

Schwenkarm: Video 25 Plus: zwei, ausziehbar mit Befestigungs durch messer 18/22/32 mm, Länge 350 - 520 mm

Batterien: 3 Stück 625 U oder LR9

4.2 Abmessungen

5 Das Baukastensystem

Die Video 25 Plus / FB Köpfe sind modular aufgebaut.

Nachfolgend beschriebene Modifikationen können selbst durchgeführt werden. Um längere Umbauzeiten zu vermeiden, ist - wenn nicht anders beschrieben - ein Inbusschlüssel #4 das einzige benötigte Werkzeug.

-> Umbau des Fluidkopfes auf andere Balanceplatte

-> Umbau des Video 25 Plus auf Flachboden

5.1 Umbau des Fluidkopfes auf andere Balanceplatte

Entnehmen Sie die Kameraplatte.

Lösen Sie die Klemmung der Balanceplatte (roten Hebel unterhalb der Balanceplatte nach links oben ziehen).

Verschieben Sie die Balanceplatte so lange nach hinten bis im Boden der Kameraplattenaufnahme eine Inbusschraube sichtbar wird.

Lösen und entnehmen Sie diese Schraube.

Sie können nun die Balanceplatte aus der Grundplatte schieben und gegen eine andere mit kleinerer bzw. größ- erer Kameraplatte austauschen.

Vergessen Sie auf keinen Fall die Inbusschraube, die als Anschlag dient, wieder im Boden der Kameraplattenaufnahme einzusetzen und anzuziehen.

Der Umbau ist abgeschlossen.

5.2 Umbau des Video 25 Plus auf Flachboden

Stellen Sie den Video 25 Plus auf den Kopf, sodaß die Unterseite sichtbar wird.

Neben dem Mittelbolzen sehen Sie vier Inbusschrauben. Diese werden gelöst bis das ganze Adapterstück mit Bolzen entnommen werden kann.

Der Video 25 Plus kann jetzt auf Flachbodenstative und Pedestale mit 4 Schraubenanschluß direkt aufgesetzt werden. Allein für Quickfixanschlüsse und alle Sachtler Pedestale muß die Multi Disc aus dem Zubehörprogramm verwendet werden.

Sie wird in den 4-Schraubenanschluß am Kopf eingeschraubt.

6 Gewährleistung

Der Gewährleistungsanspruch erlischt, wenn

-> der Fluidkopf unsachgemäß und außerhalb der spezifizierten technischen Daten betrieben wurde oder
-> das Grundgehäuse von einer nicht autorisierten Service-Stelle geöffnet wurde.

Änderungen, die dem technischen Fortschritt dienen, sind vorbehalten.

Bitte registrieren Sie sich unter www.sachtler.de, um einen erweiterten Gewährleistungszeitraum zu erhalten.
