BEDIENUNGSANLEITUNG FIM 53 K.A IX S INDESIT

Mise en marche et utilisation,30 Programmes,30 Le programmateur électronique*,32 Précautions et conseils,33 Nettoyage et entretien,33

être utilisé par des enfants de plus de

8 ans et par des personnes présentant des capacités physiques, sensorielles ou mentales réduites ou n’ayant pas l’expérience ou les connaissances indispensables, à condition qu’ils soient sous bonne surveillance ou qu’ils aient reçu les instructions nécessaires pour une utilisation de l’appareil en toute sécurité et à condition qu’ils se rendent compte des dangers encourus. Les enfants ne doivent pas jouer avec l’appareil. Les opérations de nettoyage et d’entretien ne doivent pas être effectuées par des enfants non surveillés.

ATENCIÓN: Este aparato y sus partes accesibles se vuelven muy calientes durante el uso. Por lo tanto, es importante evitar tocar los elementos calentadores.

Mantenga alejados a los niños menores de 8 años si no son continuamente vigilados. El presente aparato puede ser utilizado por niños mayores de 8 años y por personas con capacidades físicas, sensoriales o mentales disminuidas o sin experiencia ni conocimientos, si se encuentran bajo una adecuada vigilancia o si han sido instruidos sobre el uso del aparato de modo seguro y comprenden los peligros relacionados con el mismo. Los niños no deben jugar con el aparato. ATTENTION : s’assurer que l’appareil est éteint avant de procéder au remplacement de l’ampoule, afin d’éviter tout risque d’électrocution. ! Lors de l’introduction de la grille, s’assurer que l’arrêt est bien tourné vers le haut et se trouve dans la partie arrière de l’enceinte. 4

No utilice productos abrasivos ni espátulas de metal cortantes para limpiar la puerta de cristal del horno ya que podrían rayar la superficie y quebrar el cristal.

No utilice nunca limpiadores a vapor o de alta presión para la limpieza del aparato. ATENCIÓN: Antes de sustituir la lámpara controle que el aparato esté apagado para evitar la posibilidad de choques eléctricos. ! Cuando introduzca la parrilla, controle que el tope esté dirigido hacia arriba y en la parte posterior de la cavidad.

• son numéro de série (S/N)

Ces informations figurent sur la plaque signalétique apposée sur l’appareil

Esta información se encuentra en la placa de características colocada en el aparato.

La siguiente información es válida solo para España. Para otros países de habla hispana consulte a su vendedor. Ampliación de garantía Llame al 902.363.539 y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años. Consiga una cobertura total adicional de • Piezas y componentes • Mano de obra de los técnicos • Desplazamiento a su domicilio de los técnicos Y NO PAGUE AVERIAS NUNCA MAS Servicio de asistencia técnica (SAT) Llame al 902.133.133 y nuestros técnicos intervendrán con rapidez y eficacia, devolviendo el electrodoméstico a sus condiciones óptimas de funcionamiento.

1. Dévissez le couvercle en verre du boîtier de la lampe.

2. Dévissez l’ampoule et remplacez-la par une autre de même type : puissance 25 W, culot E 14. 3. Remontez le couvercle à sa place (voir figure). ! Ne pas utiliser la lampe du four comme éclairage de la pièce.

! Lisez attentivement les instructions : elles contiennent des conseils importants sur l’installation, l’utilisation et la sécurité de votre appareil

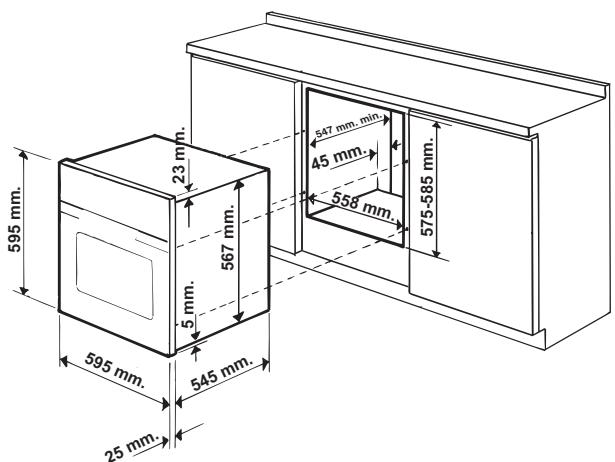

Pour garantir le bon fonctionnement de l’appareil, il faut que le meuble possède des caractéristiques bien précises:

• les panneaux adjacents doivent être fabriqués dans un matériau résistant à la chaleur; • dans le cas de meubles en plaqués bois, les colles doivent pouvoir résister à une température de 100 °C; • la cavité du meuble pour encastrement du four, tant sous plan (voir figure) qu’en colonne , doit avoir les dimensions suivantes:

Raccordement électrique

Les fours munis d’un câble d’alimentation tripolaire sont prévus pour un fonctionnement au courant alternatif à la tension et

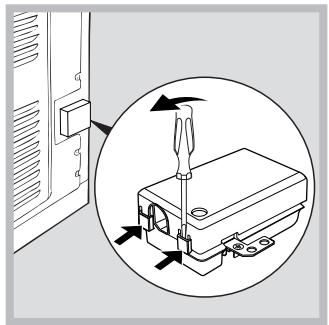

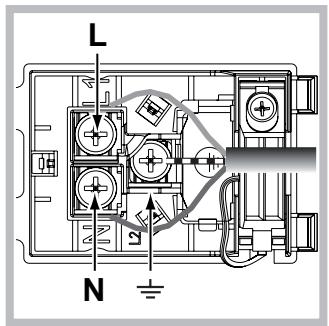

à la fréquence indiquées sur la plaque signalétique apposée sur l’appareil (voir ci-dessous). Montage du câble d’alimentation 1. Pour ouvrir le bornier, faire pression à l’aide d’un tournevis sur les languettes latérales du couvercle : tirer et ouvrir le couvercle (voir figure).

Pour garantir une bonne aération, la cavité d’encastrement doit être dépourvue de paroi arrière. Il est conseillé d’installer le four de manière à ce qu’il repose sur deux cales en bois ou bien sur un plan d’appui continu qui ait une découpe d’au moins 45 x 560 mm (voir figures).

3. Fixer le câble dans le serre-câble prévu.

4. Fermer le couvercle du bornier.

Branchement du câble d’alimentation au réseau électrique

Montez sur le câble une prise normalisée adaptée à la charge indiquée sur l’étiquette des caractéristiques. En cas de raccordement direct au réseau, il faut intercaler entre l’appareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm d’écartement entre les contacts, dimensionné à la charge et conforme aux normes en vigueur (le fil de terre ne doit pas être interrompu par l’interrupteur). Le câble d’alimentation ne doit atteindre, en aucun point, des températures dépassant de 50°C la température ambiante. ! L’installateur est responsable du bon raccordement électrique de l’appareil et du respect des normes de sécurité. Avant de procéder au branchement, assurez-vous que :

PLAQUE SIGNALETIQUE Dimensions*

Volume* • la prise est bien apte à supporter la puissance maximale de l’appareil, indiquée sur la plaquette signalétique; • la tension d’alimentation est bien comprise entre les valeurs indiquées sur la plaquette signalétique; • la prise est bien compatible avec la fiche de l’appareil. Si ce n’est pas le cas, remplacez la prise ou la fiche, n’utilisez ni rallonges ni prises multiples. ! Après installation de l’appareil, le câble électrique et la prise de courant doivent être facilement accessibles ! Le câble ne doit être ni plié ni excessivement écrasé. ! Il doit être contrôlé périodiquement et ne peut être remplacé que par un technicien agréé (voir Assistance). ! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus.

(Compatibilité Électromagnétique) et modifications successives 93/68/CEE du 22/07/93 et modifications successives 2012/19/CE et modifications successives.

* Uniquement pour les modèles avec glissières embouties.

** Uniquement pour les modèles avec glissières en fil.

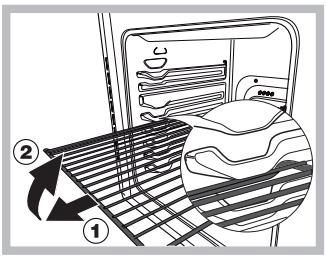

équipé d’un système d’arrêts de grilles qui permet de les retirer sans que ces dernières sortent entièrement du four

(1). Pour sortir complètement les grilles il suffit, comme illustré, de les soulever en les saisissant par l’avant et de les tirer (2). ! Lors de son premier allumage, faire fonctionner le four à vide, porte fermée, pendant au moins une heure en réglant la température à son maximum. Puis éteindre le four, ouvrir la porte et aérer la pièce. L’odeur qui se dégage est due à l’évaporation des produits utilisés pour protéger le four. 1. Pour sélectionner le programme de cuisson souhaité, tourner le bouton PROGRAMMES. 2. Pour choisir la température, tourner le bouton THERMOSTAT. Un tableau de cuisson sert de guide sur les cuissons et indique notamment les températures conseillées pour plusieurs préparations culinaires (voir Programmes). 3. Le voyant THERMOSTAT reste allumé pendant la durée de montée en température. 4. En cours de cuisson, il est possible à tout moment de : - modifier le programme de cuisson à l’aide du bouton PROGRAMMES; - modifier la température à l’aide du bouton THERMOSTAT ; - stopper la cuisson en ramenant le bouton PROGRAMMES sur 0 ; ! Ne jamais poser d’objets à même la sole du four, l’émail risque de s’abîmer. ! Il faut toujours enfourner les plats sur la grille fournie avec l’appareil. Ventilation de refroidissement Pour obtenir un abaissement des températures extérieures, un système de refroidissement souffle de l’air à l’extérieur par une fente située entre le tableau de bord, la porte du four et la partie basse de la porte du four. ! Le ventilateur continue à tourner après l’arrêt du four jusqu’à ce que ce dernier se soit suffisamment refroidi. Eclairage du four Pour l’allumer, sélectionnez à l’aide du bouton PROGRAMMES La lampe reste allumée en cas de sélection d’un programme de cuisson.

Utiliser le minuteur*

1. Il faut avant tout remonter la sonnerie en faisant faire un tour presque complet au bouton MINUTEUR dans le sens des aiguilles d’une montre.

* N’existe que sur certains modèles

2. Puis en faisant marche arrière, sélectionner le temps désiré en amenant les minutes indiquées sur le bouton

MINUTEUR en face du repère fixe du tableau de bord. 3. Le minuteur est un indicateur sonore de fonctionnement: une fois le temps écoulé, il émet un signal sonore. ! Le minuteur ne contrôle pas l’allumage et l’arrêt du four.

Programmes de cuisson ! Pour tous les programmes, une température comprise entre 60°C et MAX. peut être sélectionnée, sauf pour : • GRILL (il est conseillé dans ce cas de sélectionner MAX.); • GRATIN (il est conseillé de ne pas dépasser 200°C). Programme FOUR TRADITION Mise en marche des résistances de voûte et de sole. Pour cette cuisson traditionnelle, mieux vaut cuire sur un seul niveau : la cuisson sur plusieurs niveaux entraînerait une mauvaise distribution de la chaleur. Programme MULTICUISSON Mise en marche de toutes les résistances (sole, voûte et circulaire) ainsi que du ventilateur. La chaleur est constante et bien répartie à l’intérieur du four, l’air cuit et dore de façon uniforme en tous points. Possibilité de cuire au maximum sur deux niveaux en même temps. Programme CHALEUR VOÛTE Mise en marche de la résistance de voûte. Cette fonction est conseillée pour parfaire la cuisson des aliments. Programme GRILL Mise en marche de la résistance de voûte. La température élevée et directe du gril permet de saisir l’aliment en surface pour qu’il ne perde pas son jus et reste tendre à souhait. La cuisson au gril est particulièrement recommandée pour les plats qui exigent une température élevée à leur surface : côtes de veau et de bœuf, entrecôtes, filet, hamburgers, etc... Vous trouverez des exemples d’utilisation dans le paragraphe “Conseils utiles pour la cuisson”. Cuisson porte du four fermée. Programme GRATIN Mise en marche de la résistance de voûte ainsi que de la turbine. L’irradiation thermique unidirectionnelle s’ajoute au brassage de l’air pour une répartition uniforme de la chaleur dans l’enceinte du four. Plus de risque de brûler les aliments en surface et plus grande pénétration de la chaleur. Cuisson porte du four fermée.

Si vous utilisez la lèchefrite, vous prolongerez le temps de cuisson et obtiendrez difficilement une pizza croustillante. • Si vos pizzas sont bien garnies, n’ajoutez la mozzarelle qu’à mi-cuisson.

! Pour les cuissons GRILL et GRATIN, notamment au tournebroche, placer la lèchefrite au gradin 1 pour récupérer les graisses ou jus de cuisson.

• Placer la grille au gradin 3 ou 4, enfourner les plats au milieu de la grille.

• Nous conseillons de sélectionner le niveau d’énergie maximum. Ne pas s’inquiéter si la résistance de voûte n’est pas allumée en permanence : son fonctionnement est contrôlé par un thermostat.

Programmes Four Tranches de colin Légumes grillés Steaks de veau Côtelettes Hamburgers 4. À expiration de la durée sélectionnée, l’AFFICHEUR affiche END, le four stoppe la cuisson et un signal sonore retentit. Pour l’arrêter, appuyer sur une touche quelconque. • Exemple : il est 9h00 et la durée programmée est de 1h15. Le programme s’arrête automatiquement à 10h15. Programmer la fin d’une cuisson ! La programmation d’une fin de cuisson n’est possible qu’après avoir sélectionné une durée de cuisson.

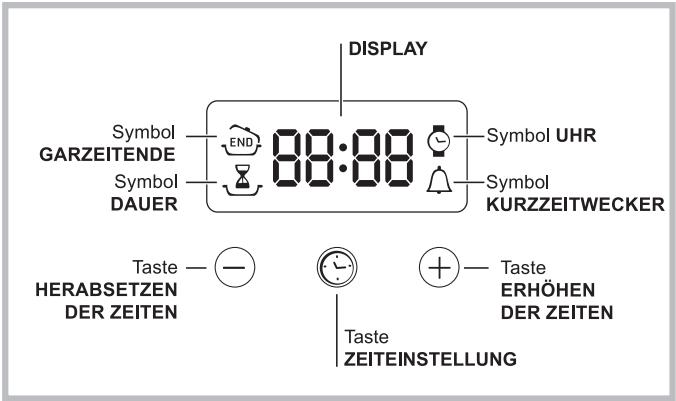

Mise à l’heure de l’horloge

! Son réglage est possible que le four soit éteint ou allumé mais ceci ne correspond pas à une programmation de fin de cuisson.

Après branchement au réseau électrique ou après une panne de courant, l’icône et les quatre chiffres de l’afficheur clignotent. 1. Appuyer plusieurs fois de suite sur la touche jusqu’à ce que l’icône et les trois chiffres de l’AFFICHEUR se mettent à clignoter ; 2. Régler l’heure avec les touches “ ” et “ ”; si les touches restent enfoncées, les numéros défilent plus rapidement. 3. Attendre 10 secondes ou appuyer à nouveau sur la touche pour valider.

Programmer le minuteur

! Cette fonction ne stoppe pas la cuisson et est indépendante du fonctionnement du four; elle sert uniquement à déclencher un signal sonore à l’expiration des minutes sélectionnées. 1. Appuyer plusieurs fois de suite sur la touche jusqu’à ce que l’icône et les trois chiffres de l’AFFICHEUR se mettent à clignoter ; 2. Régler la durée avec les touches “ ” et “ ”; si les touches restent enfoncées, les numéros défilent plus rapidement. 3. Attendre 10 secondes ou appuyer à nouveau sur la touche pour valider. L’affichage du compte à rebours suivra. Un signal sonore indiquera la fin du décompte.

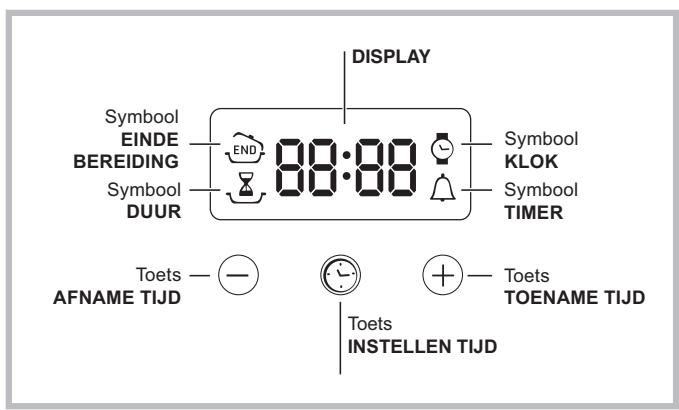

Comment programmer une cuisson

! La programmation n’est possible qu’après avoir sélectionné un programme de cuisson. Programmer la durée de cuisson 1. Appuyer plusieurs fois de suite sur la touche jusqu’à ce que l’icône et les trois digits numériques de l’AFFICHEUR se mettent à clignoter ;

* N’existe que sur certains modèles

1. Suivre la procédure de 1 à 3 décrite pour la durée ;

2. Appuyer ensuite sur la touche jusqu’à ce que l’icône et les quatre chiffres de l’AFFICHEUR se mettent à clignoter ; 3. Régler l’heure de fin de cuisson avec les touches “ ” et “ ”; si les touches restent enfoncées, les numéros défilent plus rapidement. 4. Attendre 10 secondes ou appuyer à nouveau sur la touche pour valider. 5. À expiration de la durée sélectionnée, l’AFFICHEUR affiche END, le four stoppe la cuisson et un signal sonore retentit. Pour l’arrêter, appuyer sur une touche quelconque. Les icônes et éclairées signalent qu’une programmation a été lancée. L’AFFICHEUR affiche à tour de rôle l’heure de fin de cuisson et la durée. • Exemple : il est 9h00, la durée programmée est de 1 heure. L’heure finale est fixée à 12h30. Le programme démarre automatiquement à 11h30. Comment annuler un programme Pour annuler une programmation : • Appuyer sur la touche jusqu’à ce que l’icône correspondant au paramètre à annuler et les chiffres correspondant s’affichent. Appuyer sur la touche “ ” jusqu’à ce que s’affichent les chiffres 00:00. • Appuyer simultanément sur les touches “ ” et “ ” et les garder enfoncées pour annuler tous les programmes, minuteur compris.

Précautions et conseils

! Cet appareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement.

• Cet appareil a été conçu pour un usage familial, de type non professionnel.

• Cet appareil ne doit pas être installé en extérieur, même dans un endroit à l’abri, il est en effet très dangereux de le laisser exposé à la pluie et aux orages. • Pour déplacer le four, se servir des poignées prévues à cet effet sur les côtés de l’appareil. • Ne pas toucher à l’appareil si l’on est pieds nus ou si l’on a les mains ou les pieds mouillés ou humides. • Cet appareil qui sert à cuire des aliments ne doit être utilisé que par des adultes conformément aux instructions du mode d’emploi. Toute autre utilisation (comme par exemple le chauffage d’une pièce) est impropre et donc dangereux. Le fabricant décline toute responsabilité en cas de dommages provoqués par un usage impropre ou erroné. • En cours de fonctionnement, les éléments chauffants et certaines parties de la porte peuvent devenir très chauds. Attention à ne pas les toucher et à garder les enfants à distance. • Éviter que le cordon d’alimentation d’autres électroménagers touche à des parties chaudes du four. • Les orifices ou les fentes d’aération ou d’évacuation de la chaleur ne doivent pas être bouchés • Toujours saisir la poignée en son milieu: elle risque d’être très chaude à ses extrémités. • Utiliser toujours des gants de protection pour enfourner ou sortir les plats du four. • Ne jamais tapisser la sole du four de papier aluminium. • Ne pas ranger de matériel inflammable à l’intérieur du four: si l’appareil était par inadvertance mis en marche, il pourrait prendre feu. • Contrôler toujours que les boutons sont bien dans la position “●”/“○” quand l’appareil n’est pas utilisé. • Ne pas tirer sur le cordon de l’appareil pour débrancher la fiche de la prise de courant. • N’effectuer aucune opération de nettoyage ou d’entretien sans avoir auparavant débranché la fiche de la prise de courant. • En cas de panne, n’essayer en aucun cas d’accéder aux mécanismes internes pour tenter de réparer l’appareil. Contacter le service d’Assistance (voir Assistance). • Ne pas poser d’objets sur la porte du four ouverte. • Éviter que les enfants ne jouent avec l’appareil. • Il n’est pas prévu que cet appareil soit utilisé par des personnes (enfants compris) présentant des capacités physiques, sensorielles ou mentales réduites ou n’ayant pas l’expérience ou les connaissances indispensables, à moins qu’elles ne le fassent sous la surveillance de quelqu’un responsable de leur sécurité ou qu’elles aient été dûment formées sur l’utilisation de l’appareil. • Le dispositif n’est pas destiné à être mis en œuvre par une minuterie externe ou un système de télécommande séparée.

• Mise au rebut du matériel d’emballage : conformez-vous aux réglementations locales, les emballages pourront ainsi être recyclés.

• La Directive Européenne 2012/19/CEE sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d’optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l’impact sur la santé humaine et l’environnement. Le symbole de la ‘‘poubelle barrée’’ est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs pourront confier leur appareil usagé au service de collecte des collectivités locales ou de leurs groupements, ou si la législation nationale le permet, le rendre au revendeur lors de l’achat d’un nouvel appareil similaire. Tous les principaux fabricants d’appareils ménagers travaillent activement dans la création et la gestion de systèmes de collecte et d’enlèvement des appareils usagés.

Economies et respect de l’environnement

• Pour faire des économies d’électricité, utiliser autant que possible le four pendant les heures creuses. Les options de programmation des cuissons et plus particulièrement la «cuisson différée» (voir Programmes) et le «nettoyage automatique différé» (voir Nettoyage et entretien), permettent de s’organiser en ce sens.

• Pour les cuissons au GRILL et au GRATIN, nous conseillons de garder la porte du four fermée: les résultats obtenus sont meilleurs et la consommation d’énergie est moindre (environ 10% d’économie). • Garder les joints propres et en bon état pour qu’ils adhèrent bien à la porte et ne causent pas de déperdition de chaleur.

Nettoyage et entretien

Avant toute opération de nettoyage ou d’entretien coupez l’alimentation électrique de l’appareil.

Nettoyage de l’appareil

• Nettoyer l’extérieur émaillé ou inox et les joints en caoutchouc à l’aide d’une éponge imbibée d’eau tiède additionnée de savon neutre Si les taches sont difficiles à enlever, utiliser des produits spéciaux. Il est conseillé de rincer abondamment et d’essuyer après le nettoyage. Ne pas utiliser de poudres abrasives ni de produits corrosifs.

• Nettoyer l’enceinte après toute utilisation, quand le four est encore tiède. Utiliser de l’eau chaude et du détergent, rincer et essuyer avec un chiffon doux. Eviter tout produit abrasif. • Tous les accessoires peuvent être lavés normalement comme de la vaisselle courante et passent au lavevaisselle, sauf les glissières coulissantes. • Nous conseillons de ne pas vaporiser le produit de nettoyage directement sur le bandeau de commandes mais de se servir d’une éponge. ! Ne nettoyez jamais l’appareil avec des nettoyeurs vapeur ou haute pression.

Contrôler périodiquement l’état du joint autour de la porte du four. S’il est abîmé, s’adresser au service après-vente le plus proche de son domicile (voir Assistance). Mieux vaut ne pas utiliser le four tant qu’il n’est pas réparé.

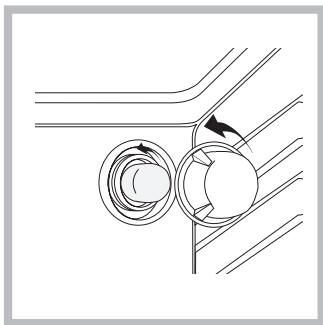

Remplacement de l’ampoule d’éclairage

Pour changer l’ampoule d’éclairage du four: 1. Dévissez le couvercle en verre du boîtier de la lampe. 2. Dévissez l’ampoule et remplacez-la par une autre de même type : puissance 25 W, culot E 14. 3. Remontez le couvercle à sa place (voir figure). ! Ne pas utiliser la lampe du four comme éclairage de la pièce.

! El instalador es responsable de la correcta conexión eléctrica y del cumplimiento de las normas de seguridad.

Antes de efectuar la conexión verifique que: • la toma tenga conexión a tierra y que sea conforme con la ley; • la toma sea capaz de soportar la carga máxima de potencia de la máquina indicada en la placa de características; • la tensión de alimentación eléctrica esté comprendida dentro de los valores indicados en la placa de características; • la toma sea compatible con el enchufe del aparato. Si no es así, sustituya la toma o el enchufe; no utilice prolongaciones ni conexiones múltiples. ! Una vez instalado el aparato, el cable eléctrico y la toma de corriente deben ser fácilmente accesibles. ! El cable no debe sufrir pliegues ni compresiones. Para lograr una disminución de la temperatura externa, un ventilador de enfriamiento genera un chorro de aire que sale entre el panel de control y la puerta del horno y también de la parte inferior de la puerta. ! Al final de la cocción, el ventilador permanece en funcionamiento hasta que el horno esté suficientemente frío. Luz del horno Se enciende seleccionando con el mando PROGRAMAS. Permanece encendida cuando se selecciona un programa de cocción.

Utilizar el contador de minutos*

1. Antes que nada es necesario cargar el timbre girando el mando

TEMPORIZADOR un giro casi completo en sentido horario. 2. Volviendo hacia atrás en sentido antihorario, fije el tiempo deseado haciendo coincidir el indicador del mando TEMPORIZADOR con el tiempo indicado en el panel de control.

3. El temporizador es un contador de minutos: cuando se cumple el tiempo, emite una señal sonora.

Tabla de cocción Programas

Verduras a la parrilla

Bistec de ternera Chuletas Hamburguesas Caballa Programar la duración de la cocción 1. Presione varias veces el botón hasta que centelleen el icono y las tres cifras en el DISPLAY;

* Presente sólo en algunos modelos.

39 • Mantenga las juntas en buen estado y limpias para que se adhieran bien a la puerta y no provoquen dispersión del calor.

Mantenimiento y cuidados

Cortar la corriente eléctrica Anschluss des Netzkabels
