Produkttyp	Satelliten-Messempfänger (MSK 115/S2)
Abmessungen (B x H x T)	207 x 67 x 137 mm
Gewicht	ca. 1,5 kg
Stromversorgung	Interne wiederaufladbare Li-Ionen-Batterie (2,4 Ah, >3 h Betrieb ohne LNB-Versorgung); externes Netzteil 100-240 V~, 0,7 A max, 50/60 Hz; 12 V DC Autokabel (1,7 A Spitze)
HF-Eingang	F-Buchse, 75 Ohm, kurzschlussgeschützt, Durchschleifausgang
Messbereich	950-2150 MHz
Eingangspegelbereich	34-99 dBμV
Symbolratenbereich	1-45 MSymbole/s
Modulationsunterstützung	DVB-S (QPSK), DVB-S2 (QPSK/8PSK), ASTRA DSL
Anzeige	Signalstärke, Qualität, MER/BER, Konstellationsdiagramm, Spektrum (60-1200 MHz Spanne), Histogramm (SCR)
LNB-Versorgung	13/18 V, max 700 mA; DiSEqC™ 1.0, 22 kHz, SCR-Steuerung
Speicher	1024 Transponder / 512 Satelliten; benutzerdefinierter Transponder
Datenprotokollierung	Interner Speicher für Messergebnisse; Übertragung über USB auf PC (kostenloser Software-Download)
Schnittstellen	USB (für Software-Updates und Datenübertragung), F-Kupplung-zu-Kupplung-Adapter (austauschbar)
Enthaltenes Zubehör	Tragetasche, HF-Kabel (2x F-Stecker), Netzteil mit Kabeln, USB-Kabel, Autoladegerät, F-Adapter
Sicherheit & Wartung	Austauschbare F-Stecker (Drehmoment 1,0 Nm, Schlüsselweite 11 mm); Reinigung mit fusselfreiem Tuch; Entsorgung von Elektronik gemäß WEEE
Ersatzteile & Service	ESC Electronic Service Chiemgau GmbH (Adresse im Handbuch); nur Originalteile
Allgemeine Informationen	Sprachunterstützung: DE, EN, FR, ES, IT, NL, PL; Einhaltung der EU-Richtlinien

Häufig gestellte Fragen - MSK 115/S2 KATHREIN

Wie lade ich den MSK 115/S2 zum ersten Mal auf?

Laden Sie vor dem ersten Gebrauch den Akku für 24 Stunden mit dem mitgelieferten Netzteil oder dem 12-V-Autoladekabel. Das Gerät kann während des Ladens nicht eingeschaltet werden.

Warum findet mein MSK 115/S2 kein Satellitensignal?

Stellen Sie sicher, dass eine aktuelle Transponderliste heruntergeladen ist. Überprüfen Sie, ob der LNB richtig angeschlossen ist (Kabellänge < 1,5 m) und die Schüssel grob ausgerichtet ist. Im Setup-Menü prüfen Sie, ob die LNB-Spannung (13/18 V) aktiviert ist.

Wie kann ich den LNB und das Kabel auf Fehler testen?

Verwenden Sie die Funktion LNB-/Kabeltest im Betriebsmenü. Sie sendet einen Teststrom; bei zu niedrigem Widerstand oder Unterbrechung zeigt das Display 'LNB/Kabel-Fehler' an.

Was bedeutet die Meldung 'I2C-Fehler'?

Dies weist auf ein Kommunikationsproblem zwischen internen Komponenten hin. Häufige Ursachen: niedrige Batteriespannung (besonders bei Kälte) oder Anschließen des LNB bei eingeschaltetem Gerät. Schließen Sie den LNB immer bei ausgeschaltetem Gerät an.

Wie aktualisiere ich die Satellitenliste oder Firmware?

Schließen Sie den MSK 115/S2 über USB an einen PC an. Das Gerät wechselt in den 'Programmiermodus'. Verwenden Sie die kostenlose Software 'MSK115-S2 Firmware Load' (keine Umlaute im Pfad) von www.esc-kathrein.de. Klicken Sie auf 'Upgrade' und warten Sie auf den Abschluss.

Kann ich das Konstellationsdiagramm zur Fehlersuche verwenden?

Ja. Das Konstellationsdiagramm zeigt die Signalqualität: dichte Cluster an den Quadrantenecken zeigen gutes Signal; verstreute Punkte deuten auf Störungen, Phasenfehler oder LNB-Probleme hin. Verwenden Sie es zur Feinausrichtung der Schüssel.

Wie stelle ich eine benutzerdefinierte Transponderfrequenz ein?

Navigieren Sie zum Menü Custom, wählen Sie einen Träger zum Bearbeiten, dann wählen Sie die lokale Oszillatorfrequenz (z. B. 9,75 GHz). Stellen Sie die gewünschte Frequenz (z. B. 10728 MHz), Symbolrate (01000-45000), FEC, LNB-Spannung, IQ-Tausch und Pilot ein. Speichern Sie als benutzerdefinierten Träger.

Wozu dient der SCR-Trägermodus?

Zur Messung an Ein-Kabel-Systemen (SCR). Stellen Sie das Gerät auf DVB-S1-Modus, wählen Sie dann im DiSEqC-Menü das SCR-System (z. B. ASTRA SCR 4SU). Die Histogrammanzeige zeigt Pegel von bis zu 8 SCR-Frequenzen (z. B. 1400 MHz). Eine 'PASS'/'FAIL'-Logik ist ebenfalls verfügbar.

Wie protokolliere ich Messungen und übertrage sie auf einen PC?

Stellen Sie zuerst einen guten Empfang auf einem Satelliten her. Verwenden Sie Log as 000x zum Speichern einzelner Transponderdaten oder Log All zum Speichern aller Transponder des ausgewählten Satelliten. Übertragen Sie über USB mit der kostenlosen Software 'MSK115-S2 Meter Log' und exportieren Sie dann als CSV.

Wie sollte ich die austauschbaren F-Stecker warten?

Überprüfen und ersetzen Sie sie regelmäßig. Verwenden Sie einen 7/16 Zoll (11 mm) Schraubenschlüssel mit einem Drehmoment von 1,0 Nm zum Entfernen. Reinigen Sie den umliegenden Bereich mit einem fusselfreien Tuch; entfernen Sie Kupferreste bei Bedarf mit einem trockenen Wattestäbchen.

BEDIENUNGSANLEITUNG MSK 115/S2 KATHREIN

VORWORT/WICHTIGE HINWEISE

Sehr geehrter Kunde,

vielen Dank, dass Sie sich für das Kathrein-Messgerät MSK 115/S2 entschieden haben. Bitte lesen Sie die folgenden Anweisungen aufmerksam durch, um sich mit allen neuen Funktionen vertraut zu machen, bevor Sie Ihr Gerät in Betrieb nehmen.

Wir bitten Sie, alle in dieser Betriebsanleitung enthaltenen Anweisungen zu befolgen. Die KATHREIN-Werke KG hat alles getan, um sicherzustellen, dass die in dieser Betriebsanleitung enthaltenen Daten und Beschreibungen korrekt und vollständig sind.

Änderungen ohne vorherige Ankündigung bleiben vorbehalten. Dies gilt insbesondere für Änderungen, die dem technischen Fortschritt dienen.

Wir würden uns sehr über Verbesserungsvorschläge freuen.

Das Veröffentlichen, Kopieren, Ausdrucken und die elektronische Weitergabe dieser Betriebsanleitung ganz oder in Teilen ist nur mit vorherigem schriftlichem Einverständnis der KATHREIN-Werke KG zulässig.

Sämtliche in dieser Betriebsanleitung verwendeten Produktnamen und Marken sind Eigentum ihrer jeweiligen Eigentümer.

GÜLTIGKEIT DIESER BETRIEBSANLEITUNG

Diese Betriebsanleitung gilt für das Messgerät MSK 115/S2, Bestell-Nr.: 21710036.

Die folgenden Anweisungen sind wichtig für den Betrieb des Messgerätes und sollten unter allen Umständen eingehalten werden.

ALLGEMEINE SICHERHEITSANWEISUNGEN

Das MSK 115/S2 wurde unter Einhaltung aller relevanten harmonisierten Richtlinien, Normen und weiteren technischen Spezifikationen entwickelt und hergestellt. Das Produkt entspricht dem neuesten Stand der Technik und bietet einen hohen Grad an Sicherheit. Dieser Grad an Sicherheit kann beim Betrieb allerdings nur dann erreicht werden, wenn der Bediener alle erforderlichen Sicherheitsbestimmungen einhält.

Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen gemäß Richtlinie 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 27. Januar 2003 über Elektro- und Elektronik-Altgeräte fachgerecht entsorgt werden.

Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öffentlichen Sammelstellen ab.

Leere Batterien sind Sondermüll!

Leere Batterien niemals mit dem Hausmüll entsorgen, sondern an einer Sammelstelle für leere Batterien abgeben!

INHALT

VORWORT/WICHTIGE HINWEISE.... 2

ALLGEMEINE SICHERHEITSANWEISUNGEN.... 2

INHALT 3

SICHERHEITSHINWEISE.... 4

FUNKTIONEN 5

LIEFERUMFANG 6

IHR MESSGERÄT.... 7

VORDERSEITE 7

RÜCKSEITE 7

SEITENANSICHT....7

REGELMÄSSIGE WARTUNG VON AUSTAUSCHBAREN F-STECKERN 8

LADEN DES AKKUS.... 9

SETUP-MENÜ 10

BETRIEBS-MENÜ....11

DISEQC™-KOMMANDOS.... 14

SCR-TRÄGER-MODUS 15

HISTOGRAPHISCHE ANZEIGE 15

SPEKTRUM-MODUS 16

KONSTELLATIONS-DIAGRAMM 17

VERWENDEN DER FUNKTION „TRÄGER EINGEBEN“ 18

PROTOKOLLIEREN VON MESSERGEBNISSEN 20

LOG UNTER 000X 20

LOG ALLES.... 20

LNB/KABEL-TEST 20

LNB-ABWEICHUNG 21

AUSRICHTUNG 21

MESSDATEN-AUFZEICHNUNG 22

DATENÜBERTRAGUNG 23

FAQ 24

SPEZIFIKATIONEN.... 25

TECHNISCHER ANHANG 26

AUSSTATTUNGS MERKMALE 26

SERVICE 27

ANSCHRIFT DER SERVICESTELLE (REPARATUR, ERSATZTEILE) 27

SICHERHEITSHINWEISE

Die dem Gerät beiliegenden Sicherheitshinweise sind unbedingt zu beachten.

Sie finden auf diesem Beiblatt wichtige Hinweise zum Betrieb, Aufstellungsort und Anschluss des Gerätes. Lesen Sie diese Hinweise sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen.

FUNKTIONEN

Messgerät zur optimalen Ausrichtung von Satelliten-Empfangsanlagen in kompakter handlicher Ausführung. Anzeige der Signalstärke und Signalqualität, wodurch eine optimale Ausrichtung der Antenne möglich ist. Speichermöglichkeit für 1024 Transponder von max. 512 Satelliten. Zusätzlich ist ein Transponder vom Benutzer einstellbar. Über ein Software-Update kann das Messgerät aber auch problemlos für andere kundenspezifische Satelliten-Transponder programmiert werden. Das Messgerät ist sehr einfach zu bedienen und somit das ideale Werkzeug für den Antenneninstallateur bei der Errichtung einer Satelliten-Empfangsanlage.

LIEFERUMFANG

Im Lieferumfang des MSK 115/S2 sind neben dieser Betriebsanleitung folgende Teile enthalten. Bitte prüfen Sie die Vollständigkeit. Falls Teile fehlen, wenden Sie sich an Ihren Händler.

Ausschließlich Originalersatzteile verwenden, da andernfalls die Sicherheit des Messgeräts gefährdet sein kann!

DC-Auto-Ladekabel mit 2-Ampere-Sicherung

Mess-Kabel 2 x F-Stecker

F-Doppelbuchsen (montiert)

Das Netzgerät muss den in Ihrer Region gültigen Normen entsprechen. Falls Sie nicht das richtige Steckernetzgerät für Ihre Region erhalten haben, können Sie ein passendes über Kathrein oder einen lokalen Händler/Importeur beziehen.

Anmerkung: Änderungen der vorstehend aufgeführten Teile bleiben vorbehalten.

Bitte entsorgen Sie das Verpackungsmaterial umweltgerecht.

IHR MESSGERÄT

VORDERSEITE

RÜCKSEITE

SEITENANSICHT

Seriennummern-Aufkleber (an der Unterseite angebracht)
⁷ Die Ein- und Ausgangsbuchsen des MSK 115/S2 sind mit einer auswechselbaren F-Doppelbuchse (F-Rolle) ausgestattet. Im Falle einer Beschädigung der Buchsen können Diese einzeln, ohne das Messgerät zu öffnen, durch den 6-Kantansatz herausgedreht und ausgetauscht werden. Anzugsdrehmoment beim Wiedereinsetzen 1,0 ± 0,2 Nm, Schlüsselweite 11 mm (7/16").

REGELMÄSSIGE WARTUNG VON AUSTAUSCHBAREN F-STECKERN

Hinweis: Ihr neues Messgerät ist mit austauschbaren F-Steckern ausgestattet, die in regelmäßigen Abständen ausgetauscht bzw. kontrolliert werden sollten, um eine fortdauernde zuverlässige Funktion zu gewährleisten.

Zur Demontage ist ein Mutternschlüssel mit der Schlüsselweite 7/16 Zoll bzw. 11 mm mit der Drehmomenteinstellung 1 Nm zu verwenden.

Um zu verhindern, dass Ablagerungen ins Loch des F-Steckers fallen, reinigen Sie den umliegenden Bereich sorgfältig mit einem fusselfreiem Tuch.

Tipp: Prüfen Sie ob sich ggf. Kupfer-Fragmente in dem F-Stecker des Messgerätes angesammelt haben. Bei Bedarf können diese mit einem trockenen Wattestäbchen entfernt werden.

LADEN DES AKKUS

Das Messgerät ist bei Auslieferung NICHT vollständig geladen. Vor der Inbetriebnahme sollte der Akku einmalig 24 Stunden geladen werden.

Der Akkupack kann problemlos ausgetauscht werden. Vor dem Öffnen des Gerätes muss das Netzgerät abgesteckt werden. Zum Austauschen des Akkus das Messgerät aus der Schutztasche entnehmen, den Deckel an der Unterseite des Gerätes öffnen und die Akkuanschlüsse lösen.

Den neuen Akku einsetzen und anschliessen. Den Deckel wieder montieren und das Gerät komplett aufl aden. Damit ist ein sicherer Akku-Betrieb gewährleistet.

Der Akku kann mit dem mitgelieferten DC-Adapter auch über eine Fahrzeugbatterie geladen werden.

Laden mit dem Netzgerät und Auto-Ladekabel

An der Unterseite der Tasche befi ndet sich eine kleine Lasche mit Klettverschluss, die den Anschluss für das Netzgerät/Autoladekabel schützt. Das Netzgerät oder Auto-Ladekabel in die Buchse stecken und beim Autoladekabel das andere Ende am Auto anschließen (Zigarettenanzünder und 12-V-Normsteckdose).

Zum Laden im Fahrzeug nur das mitgelieferte Kabel verwenden. Andere Kabel können das Gerät beschädigen und führen zum Gewährleistungs-/Garantieverlust. Das MSK 115/S2 kann im Ladezustand „Schnellladung“ für längere Zeit an der Ladequelle angeschlossen bleiben. Sollte das Gerät lange Zeit geladen werden, schaltet es auf „Pulsladung“ (Erhaltungsladung) um, wobei nur sehr wenig geladen wird, so dass das Gerät ohne Schäden an inneren Bauteilen oder mit dem Akkupack längere Zeit an der Ladequelle verbleiben kann. Ist der Akku voll geladen, zeigt das Gerät „Ladung komplett“ an.

Anmerkung: Das Messgerät kann während des Ladevorgangs nicht eingeschaltet werden.

Die Umgebungstemperatur darf während des Ladevorgangs 40° C nicht übersteigen!

Das Netzkabel des Netzgerätes darf bei Beschädigung oder Verlust nur durch ein Originalersatzteil ersetzt werden!

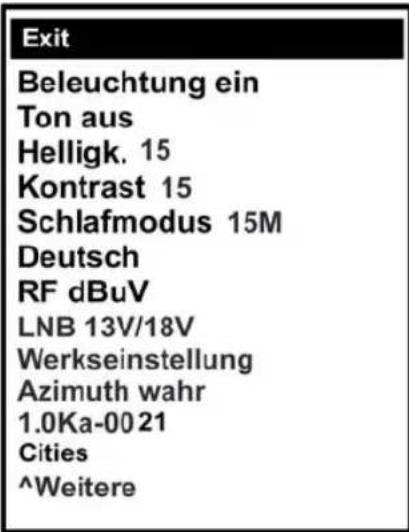

SETUP-MENÜ

Um in das Menü „Setup“ zu gelangen schalten Sie das MSK 115 aus und drücken Sie im Anschluss einmal die Taste ABWÄRTS.

Folgende Menüpunkte sind über dieses Menü erreichbar.

Unter Verwendung der Cursor-Tasten können Sie durch das Setup-Menü navigieren (▲▼und Werte ändern (◀) nachdem Sie alle Einstellungen vorgenommen haben kehren Sie zum ersten Menüpunkt (Exit) zurück. Drücken Sie die ◀oder ▶taste um Ihre Änderung zu übernehmen. Das Messgerät wird ausgeschaltet.

Anmerkung: Hier ist das gesamte Menü dargestellt, während auf dem LCD-Display immer nur vier Optionen gleichzeitig angezeigt werden können.

• Für Menüpunkte und Display-Informationen sind folgende Sprachen verfügbar: Deutsch, Englisch, Französisch, Spanisch, Italienisch, Niederländisch und Polnisch
  • Die HF kann im Modus dBμV, dBm oder dBmV angezeigt werden
• Die LNB-Spannung 13/18-Volt lässt sich komplett abschalten. Wenn die LNB-Spannung auf 0-Volt geschaltet wird, erscheint in der Satelliten-Anzeige abwechselnd die gewählte Satelliten-Einstellung und „LNB 0V“

• Um auf die ursprünglichen Setup-Einstellungen zurückzusetzen, wählen Sie „Werkseinstellung“ und drücken Sie die ▶-Taste. Bei diesem Vorgang bleiben die im Speicher enthaltenen Satelliten-Einstellungen unverändert
  • Die Anzeige „V1.0Ka-21“ kann differieren; sie ist nur als Kathrein-Referenz-Nummer vorgesehen.

BETRIEBS-MENÜ

Tastatur des MSK 115/S2. Sämtliche Funktionen des Messgeräts sind über diese Tasten steuerbar.

Wenn Ihr Satelliten-Spiegel sicher in die richtige Richtung montiert wurde, das LNB mit einem kurzen Kabel (möglichst nur 1,5 m lang) an das Messgerät anschließen. Tipp: Die Befestigungsklemme des Satelliten-Spiegels sollte noch nicht ganz festgezogen werden, so dass Sie die Stellung des Spiegels zum genauen Einstellen noch verändern können.

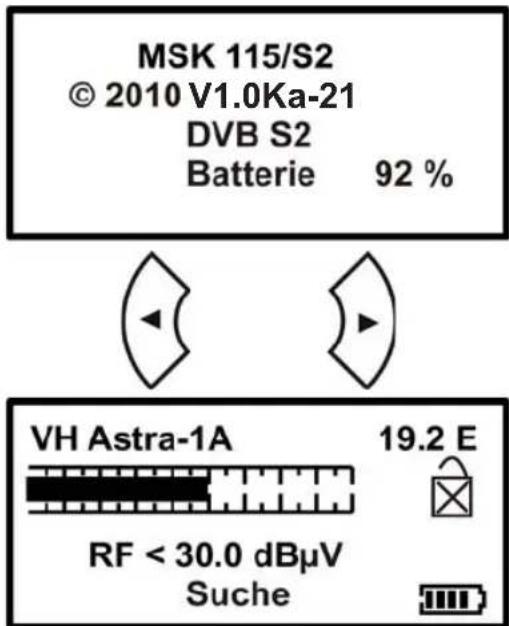

Zum Einschalten des Messgeräts die Taste ▲einmal betätigen, so dass das bewegte Kathrein-Logo erscheint.

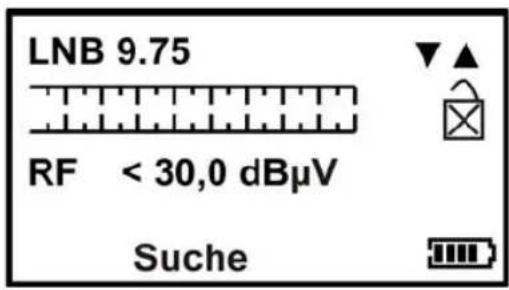

Der nächste Bildschirm zeigt die Messgerätedaten, einschließlich Modell, Version, geladener Satellitenliste und die Akkuladung in Prozent, an.

Mit den ▶- oder ◀ Fasten können Sie die verfügbaren Satelliten durchblättern, bis der gewünschte Satellit angezeigt wird.

Den Satelliten-Spiegel in die ungefähre Richtung des gesuchten Satelliten drehen und langsam den Himmel absuchen. Verändern Sie nach jedem Schwenk die Höhe. Beim Absuchen des Himmels ändert sich beim Passieren jedes Satelliten der Skalenwert auf dem Messgerät und die Rate der Piep-Töne.

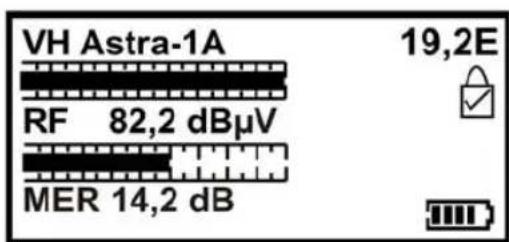

Sobald Sie Ihren Satelliten lokalisiert haben ändert das Messgerät den Ton und zeigt „Gefunden“ auf dem Display an. Ein gelockter Träger wird durch ein geschlossenes Vorhängeschloss angezeigt.

Um die RF- und MER-Werte so hoch wie möglich zu erhalten, müssen Sie durch die Feineinstellung von Azimuth, Elevation und Polarisation die optimalen Werte für Ihren gewählten Satelliten einstellen. Ziehen Sie die Befestigungsschrauben sorgfältig fest (beachten Sie hierbei die dem Satelliten-Spiegel beiliegende Dokumentation) und beobachten Sie gleichzeitig das Display, um die beste Empfangsqualität zu erzielen.

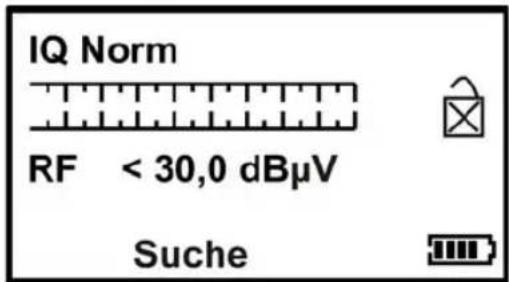

Mit der ▼-Taste lässt sich die Anzeige umschalten von MER zu MER (linear) und zu BER.

BETRIEBS-MENÜ

Exit

DiSEqC

Spectrum

Spectrum ρ

weitere

DiSEqC

Spectrum

Spectrum ρ

Konstellation

weitere

DVB-S2

DSL

Custom

Träger eingeben

weitere

Spectrum ρKonstellationDVB-S2

DSL

weitere

DSL

Custom

Träger eingeben

LNB 21V

weitere

LNB 21V

▶Ausrichtung

Log unter 00000

Log alles

weitere

Zum Aufrufen der Untermenüs im Display drücken Sie die ▲-Taste. Durch Verwendung der Cursor-Tasten können die verschiedenen Optionen gewählt werden. Das Messgerät kann jederzeit ausgeschaltet werden. Hierzu drücken und halten Sie die ▲-Taste. Wenn „Exit“ (Beenden) markiert ist, kann das Messgerät auch mit der ▶Taste ausgeschaltet werden.

Mit der DiSEqC™-LNB-Funktion können Sie einen DiSEqC™-Schaltbefehl geben. Dafür sind 16 SAT-Ebenen auswählbar. Sobald ein Befehl ausgewählt wurde, kehrt das Gerät automatisch zum Suchbildschirm zurück. Um diesen Bildschirm zu verlassen, ohne einen Befehl auszulösen, können Sie auch zurückblättern und „Exit“ (Beenden) markieren. Die ausführliche Erklärung des Spektrum- und Konstellations-Menüs finden Sie auf Seite 16 und 17 in dieser Betriebsanleitung.

Der „Träger eingeben“-Modus ist eine Funktion, mit der Sie Ihren eigenen Träger, auf dem eingerastet werden soll, definieren können. Dies kann sehr sinnvoll sein, um einen spezifi schen Dienst zu optimieren nachdem der Satellit geortet wurde. Diese Funktion kann auch für ein „Einkabel-System“ genutzt werden. Diese Auswahl kann auch getrennt von Ihrer vordefi nierten Auswahl gespeichert werden. Die ausführliche Erklärung des „Träger eingeben“-Modus fi nden Sie ab Seite 18.

DVB-S2: Hier kann zwischen der Betriebsart DVB-S2 und DVB-S1 umgeschaltet werden. DSL: Hier wird die Betriebsart für die Messung von Daten-Transpondern aufgerufen.

Die Funktion „LNB 21V“ ist gedacht für zukünftige erweiterte Funktionen in einem Einkabel-System. Diese Einstellung funktioniert nur im Menü „Custom“ - „Träger“.

Hier kann für den davor eingestellten Satelliten die an Ihrem Standort gültige Position zur genauen Ausrichtung abgefragt werden. Folgen Sie dazu der logischen Menüführung zum Einstellen Ihres Standortes. Das Gerät zeigt dann die Daten zur genauen Ausrichtung der Antenne an.

BETRIEBS-MENÜ

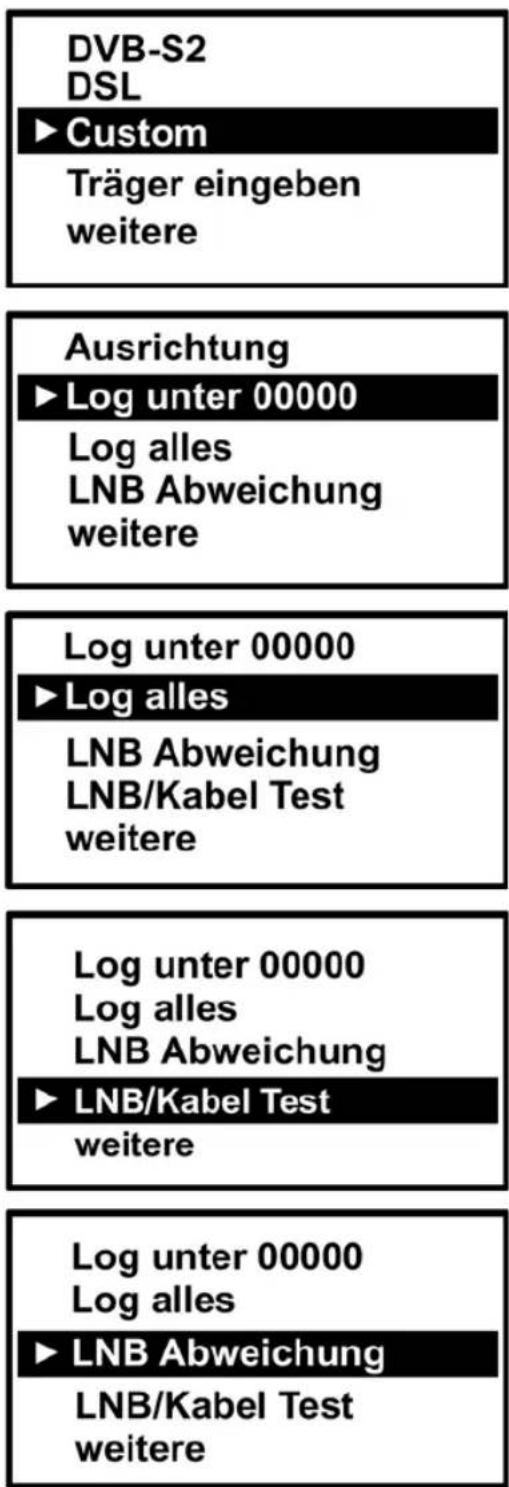

Mit „Custom“ wird der zuvor gespeicherte Träger zur Messung wieder aufgerufen. Mit der ▶Taste kann dieser Träger ausgewählt werden.

Mit der Funktion „Log unter 000xx“ kann das letzte Messergebnis unter einer fortlaufenden Nummer gespeichert werden. Mit der zusätzlich erhältlichen Software „Kathein-LOG-Reader“ können diese Ergebnisse am PC in einer Tabelle angezeigt werden.

In „Log alles“ werden alle Transponder des eingestellten Satelliten gemessen und gespeichert.

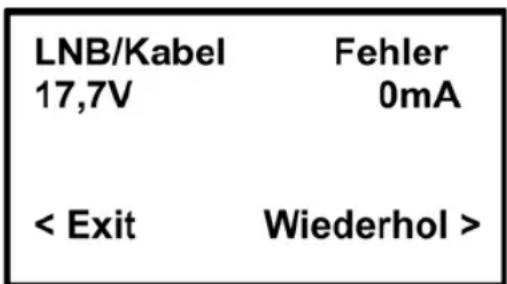

Mit der Funktion „LNB-Kabeltest“ wird mit einem Prüfstrom der Leitungswiderstand in Richtung LNB geprüft. Ist dieser zu gering oder die Leitung unterbrochen, erscheint die Meldung: „LNB/Kabel Fehler“.

Hier wird eine Frequenzabweichung in der Umsetzung eines LNB angezeigt. Bei Abweichung größer 3 MHz zeigt das Gerät an: „LNB Problem“

BETRIEBS-MENÜ

DISEQC™-KOMMANDOS

Angeforderte Sat-Ebene: dabei abgesendete DiSEqC

TM-Kommandos:

Exit
SAT A_Ver_Low
SAT A_Ver_High
SAT A_Hor_Low
SAT A_Hor_High
SAT B_Ver_Low
SAT B_Ver_High
SAT B_Hor_Low
SAT B_Hor_High
SAT C_Ver_Low
SAT C_Ver_High
SAT C_Hor_Low
SAT C_Hor_High
SAT D_Ver_Low
SAT D_Ver_High
SAT D_Hor_Low
SAT D_Hor_High
			Frequenz
ASTRA	SCR	1) LNB	11836
ASTRA	SCR	1) 4SU 2)	11836 HH
ASTRA	SCR	1) 8SU 2)	11954 HH
HOTBIRD		SCR 1) LNB	11604
HOTBIRD		SCR 1) 4SU 2)	11054 HL
HOTBIRD		SCR 1) 8SU 2)	11604 HL

HH HL

E0 10 38 F0

E0 10 38 F1

E0 10 38 F2

E0 10 38 F3

E0 10 38 F4

E0 10 38 F5

E0 10 38 F6

E0 10 38 F7

E0 10 38 F8

E0 10 38 F9

E0 10 38 FA

E0 10 38 FB

E0 10 38 FC

E0 10 38 FD

E0 10 38 FE

E0 10 38 FF

E0 10 5A 0D 99

E0 10 5A 0D 35

E0 10 5A 2D 52

E0 10 5A 09 5F

E0 10 5A 09 46

E0 10 5A 39 D0

Die abgesendeten hexadezimalen DiSEqC™-Kommandos sind standardisierte Befehle, die auf einem 22-kHz-Raster basieren. Damit können DiSEqC™-Umschalter, DiSEqC™-Matrixen und entsprechende Einkabel-Systeme angesteuert werden.

1) „SCR“ steht für Satellite Cable Router

2) „SU“ steht für SubScriber (Teilnehmer)

BETRIEBS-MENÜ

SCR-TRÄGER-MODUS

Um die SCR-Träger-Funktionen des MSK 115/S2 nutzen zu können, muss sich das Gerät im DVB-S1-Modus befinden.

Für Messungen an SCR-Systemen kann deren Träger bei 1400 MHz eingeschaltet werden.

Zum Einschalten des SCR-Trägers des Systems ist zuerst das DiSEqC™-Menü aufzurufen und hier mit der Pfeiltaste nach unten so lange drücken, bis das verwendete Einkabel-System ausgewählt werden kann (z. B.: ASTRA SCR 4SU, d. h. ASTRA Einkabel-Matrix-System für 4 Teilnehmer). Danach mit der Taste ▶ das DiSEqC™-Kommando abschicken um den SCR-Träger bei 1400 MHz zu aktivieren.

In der danach erscheinenden Transponderliste ist die Taste ◀ und ▶ so lange zu drücken, bis der Punkt „SCR-Träger 60 dB“ erscheint. Hier wird ein graphisches Diagramm angezeigt.

HISTOGRAPHISCHE ANZEIGE

Das MSK 115/S2 hat ein graphisches Display. Dieses kann in SCR-Einkabelsystemen zum Messen von bis zu 8 verschiedenen Frequenzen gleichzeitig verwendet werden.

Diese Frequenzen sind typischerweise:

SCR1 = 1284 MHz

SCR2 = 1400 MHz

SCR3 = 1516 MHz

SCR4 = 1632 MHz

SCR5 = 1748 MHz

SCR6 = 1864 MHz

SCR7 = 1980 MHz

SCR8 = 2096 MHz

Der MSK 115/S2 aktiviert nur den Träger bei 1400 MHz, sollten durch andere Geräte weitere SCR-Träger eingeschaltet sein, werden diese durch das MSK 115/S2 angezeigt, wie im Beispiel oben gezeigt.

Die eingezeichnete Linie entspricht einem Pegel von 60 dB µ V.

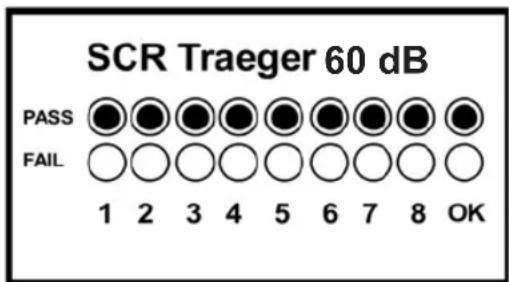

Durch Drücken der ▼Taste werden die SCR-Kanäle nun in einem einfachen Logik-Diagramm dargestellt. Ist der Pegel einiger SCR-Kanäle zu gering, um einen sicheren Betrieb des Systems zu gewährleisten, so zeigt diese logische Anzeige entsprechend nur jeweils pro Kanal ein „PASS“ oder „FAIL“ an. Sehen Sie hierzu die bebilderten Beispiele.

BETRIEBS-MENÜ

SPEKTRUM-MODUS

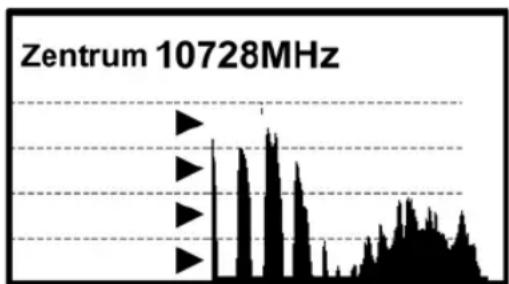

Der Spektrum-Modus ist über das Untermenü erreichbar (▲Taste drücken, solange der Signalpegel oder der Träger-Rauschabstand auf dem Display angezeigt wird). Wechseln Sie auf die Zeile „Spectrum“ und drücken Sie die ▶Taste. Der Bildschirm schaltet um und zeigt das Spektrum an.

Bei Wahl des Menü-Punktes „Spectrum“ liegt der Referenzpegel am oberen Ende der Skala bei 99 dBμV.

Bei Wahl des Menü-Punktes „Spectrum liegt der Referenzpegel am oberen Ende der Skala bei 79 dBμV.

Die Darstellung ist auf die Frequenz des gewählten Transponders zentriert (in der als Beispiel dargestellten Low-Band-Einstellung auf 10728 MHz). Der Frequenz-Anzeigebereich „Span“ (auf dem Bildschirm dargestellter Frequenzbereich) beträgt standardmäßig 240 MHz, wodurch 8 benachbarte Träger mit 30-MHz-Abstand dargestellt werden können. Durch Drücken der ▼Taste kann der „Span“ zwischen 60 MHz (insbesondere zum Zoomen auf einen Träger) bis 1200 MHz gewählt werden.

Mit den ◀und -Fasten zentrieren Sie die gewählte Frequenz auf dem Display. Dabei ist zu beachten, dass die Grenzen jedes Bandes, die mit einem Pfeil nach rechts (Untergrenze) beziehungsweise nach links (Obergrenze) gekennzeichnet sind, nicht überschritten werden können. Das Low-Band deckt den Bereich von 10700 MHz bis 11600 MHz und das High-Band den Bereich von 11550 MHz bis 12750 MHz ab, so dass sich das Low-Band und das High-Band für Universal-LNBs etwas überlappen.

Der HF-Pegel wird durch einen Balken bei jeder gesampelten Frequenz angezeigt (siehe Abbildung). Zwischen den Trägern gibt es Bereiche mit Signalen mit geringem Pegel und je größer der Abstand zwischen Spitzen und Tälern ist, umso besser ist der Träger-Rauschabstand. Ein guter Träger-Rauschabstand ist wichtig für einen fehlerfreien Empfang!

Die oberste Zeile des Displays schaltet zwischen „Zentrum“ mit der gewählten Frequenz (angezeigt auf der gepunkteten senkrechten Linie in der Mitte des Displays) und „Span“ in MHz um. In der Ansicht „Span“ wird die Polarisation des Trägers (H)orizontal oder (V)ertikal angezeigt. Wenn das High-Band gewählt ist erscheint, sofern vorhanden, das 22-KHz-Tonsymbol ∩neben der Polarität.

Die Spektrum-Informationsleiste an der Oberkante dieses Bildschirms schaltet zwischen aktueller Frequenz und genutztem Span um.

Anmerkung: Sie können den Spektrum-Modus jederzeit durch einmaliges Betätigen der ▲-Taste verlassen. Dann kehrt das Gerät zur Suchanzeige der vorher eingestellten Auswahl zurück.

Tipp: Wenn Sie einen eigenen Träger definiert haben, können Sie ihn auch im Spektrum-Modus betrachten.

BETRIEBS-MENÜ

KONSTELLATIONS-DIAGRAMM

Wenn das Messgerät auf einen DVB-modulierten Träger eingerastet ist, ist der Modus „Konstellation“ über das Untermenü verfügbar (▲Taste drücken, während der Signalpegel oder Träger-Rauschabstand angezeigt wird). Wenn kein Einrasten erreicht wurde, ist die Option nur grau dargestellt.

Im Untermenü nach unten scrollen, um „Konstellation“ zu markieren und die ▶-Taste drücken. Das Display schaltet um und zeigt die Konstellation und eine Liste der aktuellen Transponder-Einstellungen an.

Die Graphik zeigt die Quadranten des Signals an. Eine „gute“ Anzeige zeigt eine Ansammlung von Punkten in der Nähe der äußeren Ecke jedes Quadranten an. Je konzentrierter diese Ansammlung ist, umso besser ist die Qualität des empfangenen Signales; wenn Punkte außerhalb der Ansammlung verstreut sind, steht dies für Störungen des Signales, Phasenfehler oder andere unerwünschte Artefakte.

Das Ziel besteht darin, das bestmögliche Ergebnis zu erreichen, was durch eine sorgfältige Ausrichtung des LNBs möglich ist. Durch das Konstellations-Diagramm erhalten Sie die Bestätigung, dass die Signal-Einstellung gut ist.

An der rechten Seite des Displays wird eine Liste der Parameter des aktuell gewählten Transponders angezeigt:

Frequenz in MHz: Dies ist die gemessene Frequenz nach „Synchronisation“ durch die automatische Frequenz-Regelung des Messgeräts. Dadurch kann der angezeigte Wert leicht vom Sollwert in der Konfi gurationsdatei abweichen;

Symbol-Rate in kBaud (kSamples/Sekunde): Die Datenrate ist entscheidend für Identifizierung und Einrasten des gewählten Trägers;

FEC (Forward Error Correction)-Wert: Daten des gewählten Trägers stimmen mit einem Wert aus einer kurzen Liste von Standard-FEC-Werten überein;

IQ Norm zeigt an, dass IQ konform und nicht vertauscht ist (kein Swap). Unten rechts wird der Ladezustand des Batteriepacks angezeigt.

Tipp:

Das Konstellations-Diagramm kann verwendet werden, um hinter dem LNB Probleme durch fehlerhafte Komponenten aufzuspüren, die Störungen einbringen und die Qualität des digitalen Signals mindern.

Das Bild zeigt ein typisches QPSK-Konstellations-Diagramm.

Das Bild zeigt ein typisches 8PSK-Konstellations-Diagramm.

BETRIEBS-MENÜ

VERWENDEN DER FUNKTION „TRÄGER EINGEBEN“

Gehen Sie dazu in das Menü „Custom“ und wählen Sie den zu ändernden Custom-Transponder aus.

Anschliessend können Sie das Menü „Träger eingeben“ aufrufen und diesen Transponder nun passend abändern.

Wählen Sie zuerst mit den ▲ und ▼lasten Ihren lokalen Oszillator aus. Es sind verschiedene lokale Oszillatoren verfügbar, von denen einige auch über einen 22-kHz-Ton verfügen. Die lokalen Oszillatoren sind in der nachstehenden Tabelle verzeichnet.

9.75		18.25	Ka-Band
10.6	22KHz tone on	18.75	Ka-Band
10.0		19.25	Ka-Band
10.25		19.75	Ka-Band
10.5		5.15	C-Band
10.7		5.76	C-Band
10.7	22KHz tone on	5.95	C-Band
10.75
10.75	22KHz tone on
11.25
11.25	22KHz tone on
11.3
11.3	22KHz tone on

Wenn Sie Ihre Auswahl vorgenommen haben, drücken Sie die ▶-Taste, um die Oszillator-Frequenz auszuwählen.

(Das hier dargestellte Menü soll nur als Hilfe dienen und ist in dieser Form nicht sichtbar).

Nachdem der lokale Oszillator eingestellt wurde, kann die gewünschte Träger-Frequenz gewählt werden.

Anmerkung: Der gewählte lokale Oszillator bestimmt den verfügbaren Frequenzbereich.

Um die gewünschte Frequenz einzustellen, ändern Sie die markierte Zahl mit den ▲- und ▼Tasten. Mit der ◀oder ▶-Taste wechseln Sie zur nächsten Zahl. Sobald die gewünschte Frequenz erreicht ist, die ▶Taste drücken, um zum Bildschirm „Symbol-Rate“ zu gelangen. Beachten Sie, dass keine Werte außerhalb des gültigen Bereichs (z. B. 20700 MHz im Ku-Band-Modus) gewählt werden.

Die Symbol-Rate wird, wie die Festlegung der Frequenz auf das gewünschte Signal, eingestellt (mit den ◀ und ▲-Fasten die gewünschte Zahl markieren und mit den ▲ und ▼-asten den Wert ändern). Es können Symbol-Raten zwischen „01000“ und „45000“ eingestellt werden. Sobald die gewünschte Symbol-Rate erreicht ist, drücken Sie die ▶Taste um zum Bildschirm „FEC“ zu gelangen.

Auf diesem Bildschirm kann die gewünschte FEC gewählt werden. Falls die FEC nicht bekannt ist, wählen Sie „Unknown“ (Unbekannt). Das MSK 115/S2 wird bei der Suche von „Träger eingeben“ alle FEC-Einstellungen testen. Die verfügbaren FECs sind in der Tabelle rechts aufgeführt. Drücken Sie die ▶Taste, um zum Bildschirm „LNB-Voltage“ zu gelangen.

BETRIEBS-MENÜ

In diesem Menü kann die gewünschte LNB-Spannung gewählt werden (18 Volt für horizontal oder 13 Volt für vertikal). Drücken Sie die ▶Taste, um zum Bildschirm „IQ“ zu gelangen.

Anmerkung: Wenn Sie ein Block-LNB für Einkabel-Installation verwenden, wird zur Versorgung dieser Art von LNB typischerweise 13 Volt gewählt, da die Polarisation manuell eingestellt wird. Schlagen Sie die genauen Anforderungen in der Dokumentation Ihres LNBs nach.

Hier kann zwischen IQ Norm (nicht vertauscht) oder Swap (vertauscht) umgeschaltet werden. Manchmal ist für IQ die Einstellung Swap (vertauscht) erforderlich, um ein Einrasten zu erreichen. Meistens bleibt aber diese Einstellung auf Norm (nicht vertauscht). Falls bisher kein Einrasten erreicht werden konnte, verwenden Sie die Swap-Einstellung.

Wenn die Einstellung gewählt wurde, mit der ▶-Taste zum Bildschirm „Speichern und Beenden“ oder „verwerfen“, wechseln.

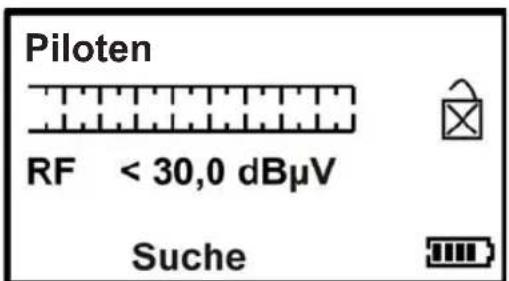

Diese Funktion ist nur bei dem DVB-S2-Custom Träger verfügbar. Je nachdem ob der Satelliten-Betreiber Piloten überträgt oder nicht, können Sie hier die Funktion einstellen. In der Stellung „Auto“ erkennt das MSK 115/S2 die Konfiguration automatisch.

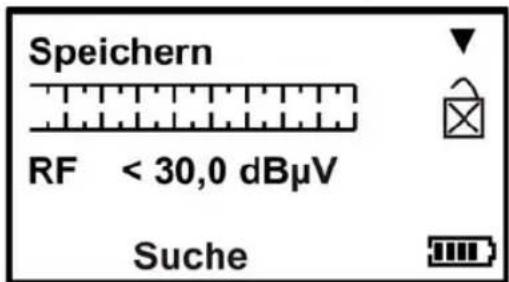

Nachdem alle Parameter eingestellt wurden, besteht die Möglichkeit, einen Träger separat von der vordefi nierten Auswahl zu speichern.

Bei diesem Bildschirm wird durch Drücken der ▼-Taste Ihr eigener „Custom“ Träger gespeichert. Der Bildschirm wechselt in den Suchmodus, in dem Sie Ihre Träger-Einstellungen zum Finden des gewünschten Dienstes verwenden können.

Wenn Sie Ihre Einstellungen nicht speichern möchten, drücken Sie die ▶Taste, um zum „Verwerfen“-Bildschirm zu gelangen. Wenn Sie Ihren Träger bei einer späteren Installation verwenden möchten, kann er, über die Option „Custom“, aus dem Untermenü wieder aufgerufen werden.

Drücken Sie bei diesem Bildschirm die ▼Taste um sämtliche von Ihnen eingestellten Werte zu verwerfen. Das Messgerät geht in den Suchmodus für den vor dem Aufrufen des „Custom“-Modus zuletzt gewählten Satelliten zurück. Alternativ mit der ▶-Taste die Träger-Optionen durchblättern, um einen anderen Träger Ihrer Wahl festzulegen.

Anmerkung: Das MSK 115/S2 ist nur mit DVB-QPSK-modulierten Trägern, sowie DVB-S2, 8PSK und ASTRA-DSL (ASTRA-2-Connect) kompatibel und erreicht bei anderen Modulations-Arten kein Einrasten. Bei Verwendung deutlich geringerer Symbol-Raten (unter „04000“) kann das Einrasten einige Sekunden dauern. Die Geschwindigkeit beim Ausrichten Ihrer Antenne muss deutlich langsamer sein.

Tipp: Diverse oft vorkommende Trägerkonstellationen können zu einer Mehrfach-Einrastung führen. Wahrscheinlich rasten Träger mit einem FEC von 3/4 und einer Symbol-Rate von 27500 auf verschiedenen Satelliten ein.

BETRIEBS-MENÜ

PROTOKOLLIEREN VON MESSERGEBNISSEN

Vor dem Verwenden der Protokollfunktion (Log) müssen Sie den gewählten Satelliten erfassen. Stellen Sie sicher, dass die Empfangspegel so gut wie möglich sind. Die benötigte Protokollierungs-Software zum Auslesen der gespeicherten Werte aus dem Messgerät kann von der Kathrein-Download-Seite für Messgeräte heruntergeladen werden. Die Software enthält auch die Möglichkeit des Exports der Daten im CSV-Format.

LOG UNTER 000X

Wählen Sie die Funktion „Log unter 000x“ durch betätigen der ▶-Taste. Unter diesem Punkt wird der Messwert der aktuellen Messung (Pegel und Einstellungen des gewählten Transponders) gespeichert und nummeriert; die Speichernummer wird bei jeder erneuten Speicherung um eins erhöht. Notieren Sie sich die Speichernummer vor dem Speichern auf einem Arbeitszettel, sie wird später beim Auswerten der Protokoll-Informationen aus dem Messgerät benötigt.

LOG ALLES

Wählen Sie die Funktion „Log alles“ durch Betätigen der ▶Taste. Unter diesem Punkt werden jetzt die Pegel und Einstellungen des gewählten Satelliten (z. B. alle Ebenen) gespeichert und nummeriert; die Speichernnummer wird bei jeder erneuten Speicherung um eins erhöht. Notieren Sie sich die Speichernnummer vor dem Speichern auf einem Arbeitszettel, sie wird später beim Auswerten der Protokoll-Informationen aus dem Messgerät benötigt.

LNB/KABEL-TEST

Der „LNB/Kabel-Test“ ist eine schnelle Funktion zum Suchen nach möglichen Fehlern, mit der angezeigt werden kann, ob Probleme vorhanden sind.

LNB/Kabel	Test
Bitte warten ...

Die Testergebnisse erscheinen nach wenigen Sekunden, wie nachstehend angegeben.

Anmerkung: Die vorstehende Funktion dient nur zu Anzeigezwecken.

BETRIEBS-MENÜ

LNB-ABWEICHUNG

HH Astra 1A 19.2 E

Min - 0.241

Drift - 0.241 MHz

Max - 0.240

Mit der Funktion „LNB Abweichung“ können Sie eine Frequenzabweichung eines LNBs oder Umsetz-Oscillators in der SAT-Anlage feststellen.

Ist diese Abweichung (Drift) grösser 3 MHz, so wird ein „LNB-Problem“ angezeigt.

AUSRICHTUNG

Um die Antennenausrichtung etwas zu erleichtern, lässt sich hier für Ihren Standort und den zuvor im Messgerät eingestellten Satelliten, die Ausrichtungsposition für den Einsatz eines Kompasses errechnen.

Gehen Sie dazu in das Betriebsmenü „Ausrichtung“. Wählen Sie nun den Punkt „Land ändern“. Durch Drücken der ▲ und -▼asten schalten Sie Alphabetisch durch die gespeicherten Länder. Beispiel für Deutschland:

unter D (nun ▶Taste) gelangen Sie zu DE (nun -Taste >), dann zu Deutschland (nun -Taste >), jetzt ist Deutschland ausgewählt.

Wird nun die ▶Taste gedrückt, so gelangen Sie automatisch weiter zu den unter Deutschland gespeicherten grösseren Städten. Wählen Sie hier die zu Ihrem Standort nächst gelegene gespeicherte Stadt aus. Diese Namen sind wieder alphabetisch abgespeichert. Tasten Sie also mit den ▲/▼-Tasten bis zu Ihrer Stadt und wählen Sie diese in der Menüreihenfolge, mit der rechten Taste, aus.

Zum Schluss gelangen Sie zur Anzeige der theoretischen Einstellwerte des Satelliten-Spiegels.

Innerhalb der Menüauswahl gelangen Sie mit der Taste ◀mmer um einen Schritt zurück.

Möchten Sie den zuletzt angezeigten Wert ohne Änderung der Stadt-Auswahl nochmals aufrufen, so gelangen Sie im Menüpunkt „Ausrichtung“ mit dem Punkt „Weiter“ wieder zur Anzeige der letzten Berechnung.

Hierzu einige bebilderte Beispiele:

MESSDATEN-AUFZEICHNUNG

Die hier genannte Software zum Auslesen der zuvor abgespeicherten Werte ist nicht serienmässig enthalten! Diese steht als Download bei ESC-Kathrein unter „MSK115-S2 Meter Log“ bereit.

Bevor Sie dieses Programm starten versichern Sie sich bitte, dass die USB-Treiber bereits heruntergeladen und installiert wurden.

Starten Sie den „MSK115-S2 Meter Log“ mit einem Doppelklick auf das „MSK115-S2 Meter Log“-Symbol. Es erscheint ein kleines Programmfenster.

Schließen Sie Ihr MSK 115/S2 mit Hilfe des mitgelieferten USB-Kabels an Ihrem PC an. Warten Sie bis das Messgerät in den Modus „Programmierung“ schaltet und klicken Sie im Anschluss auf den Menüpunkt „Read“.

Sobald die Datei gelesen wurde, erhalten Sie die Einblendung „Transfer complete“.

Wenn Sie auf „OK“ klicken erhalten Sie eine Tabelle mit Ihren protokollierten Messungen. Sie können hier diese Daten zur Anwendung mit anderen Office-Programmen im CSV-Format exportieren. Wenn die Tabelle zuvor schon geschlossen wurde, kann sie unter „View“ wieder aufgerufen werden.

ID	Name	Longitude	dBm	dBuV	dBmV	Locked Pilots	IQ Swap	MER	QBER	Nominal Freq kHz	Measured Freq kHz	Nominal Sym. Rate	Measured Sym. Rate	Standard	Code Rate
00000-000	VL Astra1A 19.2E	19.20E	-29.15	79.6	19.60	Y		14.1	2.931410E-001	11597000	11596887	22000	22000	DVB-S1	QPSK 5/5
00001-000	HL Astra1A 19.2E	19.20E	-29.55	79.2	19.20	Y		15.0	5.071000E-005	11671000	11670626	22000	22000	DVB-S1	QPSK 5/5
00002-000	VH Astra1A 19.2E	19.20E	-31.25	77.5	17.50	Y		13.9	1.195827E-002	12480000	12479583	27500	27500	DVB-S1	QPSK 3/4
00003-001	HH Astra1A 19.2E	19.20E	-30.95	77.8	17.80	Y		14.6	1.80000DE-007	11836000	11836063	27500	27500	DVB-S1	QPSK 3/4
00003-002	VL Astra1A 19.2E	19.20E	-28.95	79.8	19.80	Y		13.9	7.80297DE-003	11597000	11596887	22000	22000	DVB-S1	QPSK 5/5
00003-003	HL Astra1A 19.2E	19.20E	-29.35	79.4	19.40	Y		15.0	2.41796DE-003	11671000	11670627	22000	22000	DVB-S1	QPSK 5/5
00003-004	Astra SCR	19.20E	-29.5	79.7	19.70					11400000	11405895	27500	27506	DVB-S1	QPSK 3/4
00003-005	VH Astra1A 19.2E	19.20E	-31.15	77.6	17.60	Y		13.9	2.34446BE-001	12480000	12479583	27500	27501	DVB-S1	QPSK 3/4

Möchten Sie die aktuellen Log-Daten im MSK 115/S2 löschen, wählen Sie den Menüpunkt „File“ und klicken Sie auf „Delete“.

Zur Erinnerung: Wenn Sie die Log-Daten des Messgeräts löschen wird der Zähler nicht zurückgestellt, sondern es werden nur die gespeicherten Einträge gelöscht. Kommen neue Messdaten hinzu, so erhalten diese weiterfolgende Nummern.

DATENÜBERTRAGUNG

Die hier genannte Software zur Datenübertragung in das Messgerät ist nicht serienmässig enthalten! Diese steht als Download bei ESC-Kathrein unter „MSK115-S2 Firmware Load“ bereit. Nachdem die USB-Treiber installiert sind, können Sie eine aktualisierte Transponder-Liste von der ESC-Kathrein-Download-Website für das MSK 115/S2 als Update herunterladen. Gehen Sie auf www.esc-kathrein.de und folgen Sie den nachstehenden Anweisungen zum Hochladen neuer Software auf Ihr Messgerät.

1) Warten Sie, bis das MSK 115/S2 „Programmierung“ anzeigt (während die Kommunikation hergestellt wird kann das Display blinken und der Summer piepen, ohne dass ein Fehler vorliegt).

Programmierung

Wichtig: Die Software muss, ohne Verwendung von Umlauten (ä=ae), in ein gemeinsames Verzeichnis installiert werden

2) Stellen Sie sicher, dass der USB-Port aktiviert ist.

Klicken Sie auf „Upgrade“.

Nach einigen Sekunden erscheint das Upgrade-Menü. Anschliessend durch Klick auf „Upgrade“ die Übertragung starten.

3) Nach Abschluss erscheint ein Fenster mit der Meldung „Upgrade Complete!“ (Übertragung vollständig). Klicken Sie auf „OK“ und schließen Sie das Programm.

Das Messgerät vom Computer trennen → einschalten → betriebsbereit.

Fehlerbehebung bei Datei-Übertragungs-Problemen.

Wenn die Fehlermeldung „Error - Ack not received“ angezeigt wird, überprüfen Sie, dass die USB-Verbindung richtig hergestellt wurde und das USB-Kabel nicht beschädigt ist.

FAQ

Fehler „Ack Not Received“

1) Überprüfen Sie, ob das USB-Kabel korrekt angeschlossen ist
2) Batterie ist zu schwach.

Fehler am USB-Anschluss

1) Treiber wurden nicht gefunden (diese können von der Kathrein-Website heruntergeladen werden)
2) Stellen Sie sicher, dass das USB-Kabel richtig angeschlossen ist
3) Das USB-Kabel könnte beschädigt sein oder eine schlechte Verbindung könnte die Kommunikation beeinträchtigen
4) USB-Anschluss ist beschädigt.

Anzeige „I2C Error“

Ein I2C-Fehler zeigt an, dass die eingebaute Elektronik keine korrekte Kommunikation mit dem eingebauten Empfangsteil vornehmen kann. Das hat in der Regel folgende Ursachen:

1) Die Akkuspannung ist zu niedrig (wenn das Messgerät in einer kalten Umgebung ist, reduziert sich die Akkubetriebsdauer)
2) Das Anschließen des LNBs bei eingeschaltetem Messgerät kann eine Spannungsspitze verursachen, die einen I2C-Fehler erzeugen kann. Das LNB ist immer bei ausgeschaltetem Messgerät anzuschließen.

Das Messgerät schaltet sich ab

1) Der Akku ist zu schwach
2) Timer aktiviert - Die Einstellung des Timers im „Setup“-Menü überprüfen
3) Das LNB hat einen Kurzschluss oder zieht zu viel Strom.

Das Messgerät erreicht kein Einrasten

Stellen Sie sicher, dass eine aktuelle Transponder-Liste für Ihr Messgerät heruntergeladen haben; überprüfen Sie ob eine neuere Liste zur Verfügung steht und aktualisieren Sie diese falls nötig.

Apple MAC

Die Software ist nicht MAC-kompatibel.

Lagerung

Tipp: Um den Akku in einem guten Zustand zu halten, sollte das Gerät bei geringer Nutzung mindestens einmal alle zwei Wochen über Nacht geladen werden. Bei täglicher Nutzung des Geräts wird empfohlen, das Gerät vor dem nächsten Arbeitstag über Nacht zu laden, um über maximale Akku-Kapazität verfügen zu können.

SPEZIFIKATIONEN

Laden

• Universelles externes Ladenetzteil 100 V\~ ... 240 V\~ 0,70 A max. 50/60 Hz. Intelligentes Ladegerät (mit CE-Kennzeichnung) mit Delta V-/Delta T-Erkennung, Schnellladen und anschließendem Erhaltungsladen.
  • DC 12-V-Autoladekabel (1,7 A Spitze).
  • Hohlbuchse 5,5/2,1 mm-Buchse zum externen Laden über 12-V-DC-Autoladekabel mit 2 A-Sicherung.
• Betriebsdauer mit Lithium-Akku 2,4 Ah und voller Ladung mehr als 3 Stunden (ohne LNB-Versorgung)

Anschlüsse

• LNB-Eingang über F-Buchse. Impedanz 75 Ohm mit Kurzschlussschutz - 0,9 A automatische Strom-Begrenzung
  • Durchschleifausgang zur externen Signalweiterverarbeitung
  • Computer-Schnittstelle: USB-Port zum Aktualisieren von Satelliten-Einstellungen

Ersatzteile für das Messgerät sind über ESC erhältlich (Anschrift siehe im Anhang „Service“).

TECHNISCHER ANHANG

AUSSTATTUNGS MERKMALE

● Messbereich: 950-2150 MHz
● Eingangspegelbereich: 34-99 dBμV
● Eingangs-Datenrate: 1-45 MSymbol/s
- Pegel- und BER-Messung (MER, bei DVB-S2 auch DER-Messung)
● BER-Balkenanzeige linear oder logarithmisch
● QPSK-/8PSK-Konstellations-Diagramm
● Darstellung des Frequenzspektrums mit wählbarem Span (60, 120, 240, 480, 960 und 1200 MHz)
- Akustische und optische Signalqualitäts- und Signalstärkenanzeige
● Schnelltest für LNB-Strom
- Pegelanzeige wahlweise in dBμV, dBmV, dBm oder linear in 256 Stufen
● 1024 Transponder/512 Satelliten einstellbar
- Benutzerdefi nierter Transponder einstellbar
● Problemlose Anpassung und Änderung der Satelliten-Parameter durch Software-Update
- Speichermöglichkeit von Messergebnissen im Gerät
- Übertragungsmöglichkeit der Messergebnisse per USB-Kabel auf einen PC
- Spannungsversorgung über eingebauten Akku
- Akku-Kapazität für mehr als drei Stunden Dauerbetrieb ausreichend
- Akku-Aufladung über externes 240-V-Ladenetzteil und externe 12-V-DC-Versorgung möglich
● LNB-Versorgungsspannung: 13/18 V, max. 700 mA
- Steuersignal: DiSEqC™1.0, 22 kHz, SCR-Einkabelsystem-Steuersignale für ASTRA 19,2° und Hotbird 13,0°
● HF-Eingang: 75 Ohm, F-Type, mit Durchschleifausgang (Loop through)
- USB-Schnittstelle für Software-Update
- Inklusive Tasche, HF-Kabel mit F-Stecker, Netzteil mit Kabel, 12-V-Anschlusskabel, USB-Computer-Anschlusskabel, zwei fertig montierte F-Doppelbuchsen
● Abmessungen B x H x T (mm): 207 x 67 x 137
● Gewicht (kg): ca. 1,5

SERVICE

Falls Sie nach dem Durchlesen dieser Betriebsanleitung noch weitere Fragen zur richtigen Inbetriebnahme oder Nutzung des Geräts haben oder unerwartete Schwierigkeiten auftreten, wenden Sie sich bitte an die technische Kundenberatung der KATHREIN-Werke KG:

Telefon: [phone]

Telefax: (0 80 31) 1 84-6 76

Email: [e-mail]

ANSCHRIFT DER SERVICESTELLE (REPARATUR, ERSATZTEILE)

ESC

Electronic Service Chiemgau GmbH

Bahnhofstraße 108

83224 Grassau

Telefon: [phone]

Telefax: (0 86 41) 95 45-35 und -36

Internet: http://www.esc-kathrein.de

E-Mail: [e-mail]

e-mail: [e-mail]

Internet: http://www.esc-kathrein.de

e-mail: [e-mail]
