KVP-101 - CD-Player Omnitronic - Kostenlose Bedienungsanleitung

Produkttyp	Karaoke Audio/Video-CD-Player
Modell	Omnitronic KVP-101
Stromversorgung	230 V AC, 50 Hz ~
Leistungsaufnahme	30 W
Abmessungen (B x H x T)	482 x 56 x 260 mm (19")
Gewicht	4 kg
Unterstützte Discs	CD, CD-R, CD-RW, DVD, Video-CD, MP3, JPEG, Kodak CD, WMA, DivX, HDCD
Videoausgänge	Composite, S-Video, Component (Y, Pb/Cb, Pr/Cr)
Audioausgänge	RCA (Links/Rechts), Koaxial, Optisch
Mikrofoneingänge	2 x 6,35 mm Klinke (vorne) und 2 x XLR (hinten)
Echosteuerung	Einstellbares Echo für Mikrofon
Frequenzbereich	4 - 20.000 Hz
Rauschabstand (Audio)	>92 dB
Audio-Ausgangspegel	2 Vp-p
Video-Ausgangspegel	1 Vp-p
Unterstützte TV-Systeme	PAL, NTSC, Multi
Fernbedienung	Inklusive, batteriebetrieben (AAA)
Sicherheitsklasse	Klasse II (Schutzisolierung)
Betriebstemperatur	-5°C bis +45°C
Relative Luftfeuchtigkeit	≤50% bei 45°C
Reinigung	Mit einem weichen, fusselfreien, feuchten Tuch; keine Lösungsmittel
Ersatzteile	Nur Originalteile verwenden; Service durch autorisierte Händler
Schutzfunktionen	Automatische Abschaltung bei Nichtgebrauch; Lasersicherheit (Klasse 1)

Häufig gestellte Fragen - KVP-101 Omnitronic

Welche Disc-Formate unterstützt der Omnitronic KVP-101?

Der KVP-101 unterstützt CD, CD-R, CD-RW, DVD, Video-CD, MP3, JPEG, Kodak CD, WMA, DivX und HDCD-Discs.

Wie reinige ich das Gerät?

Trennen Sie das Gerät vom Stromnetz. Verwenden Sie ein weiches, fusselfreies, feuchtes Tuch. Verwenden Sie keinen Alkohol oder Lösungsmittel.

Kann ich Mikrofone an diesen Player anschließen?

Ja, es gibt zwei Mikrofoneingänge: 6,35 mm Klinkenbuchsen auf der Vorderseite und XLR-Anschlüsse auf der Rückseite, jeweils mit unabhängiger Lautstärkeregelung und einstellbarem Echo.

Welche Videoausgänge sind verfügbar?

Der Player bietet Composite-, S-Video- und Component-Videoausgänge (Y, Pb/Cb, Pr/Cr).

Benötigt die Fernbedienung Batterien?

Ja, die Fernbedienung verwendet zwei AAA-Batterien (nicht im Lieferumfang enthalten). Legen Sie sie mit korrekter Polarität ein.

Wie stelle ich die Kindersicherung ein?

Gehen Sie zum Menü Einstellungen, wählen Sie Kindersicherung, wählen Sie eine Stufe von 1 (streng) bis 8 (Erwachsene). Das Standard-Passwort ist 8888; ändern Sie es im Passwort-Einstellungsmenü.

Was soll ich tun, wenn der Player keine Discs liest?

Stellen Sie sicher, dass die Disc mit dem Etikett nach oben richtig eingelegt ist, reinigen Sie die Disc mit einem weichen Tuch und vermeiden Sie Vibrationen. Stellen Sie den Player auf eine stabile Oberfläche.

Kann ich den KVP-101 in einem Rack verwenden?

Ja, es hat 19-Zoll-Abmessungen. Befestigen Sie es mit vier M6-Schrauben und sorgen Sie für ausreichende Belüftung, um Überhitzung zu vermeiden.

Wie ändere ich die OSD-Sprache?

Drücken Sie Setup, gehen Sie zur allgemeinen Einstellungsseite, wählen Sie OSD-Sprache und wählen Sie zwischen Englisch, Französisch, Spanisch oder Italienisch.

Wie hoch ist der Stromverbrauch im Standby?

Der Stromverbrauch im Standby ist nicht im Handbuch angegeben. Aus Sicherheitsgründen trennen Sie das Gerät bei Nichtgebrauch vom Stromnetz.

BEDIENUNGSANLEITUNG KVP-101 Omnitronic

BEDIENUNGSANLEITUNG USER'S MANUAL

KVP-I01

Karaoke-Video-Player

1. EINFÜHRUNG 4

2. SICHERHEITSHINWEISE....4

3. BESTIMMUNGSGEMÄSSE VERWENDUNG 6

4. GERÄTEBESCHREIBUNG....7

4.1 Features 7
4.2 Vorderseite 7
4.3 Rückseite 8

1. INSTALLATION 8

5.1 Anschlüsse 9
5.2 Fernbedienung 10

1. BEDIENUNGSHINWEISE 11

6.1 Inbetriebnahme 11
6.2 CD-Schubfach....11
6.3 LC-Display....11
6.4 Play/Pause 11
6.5 Titelauswahl 11
6.6 Ende der Benutzung 11

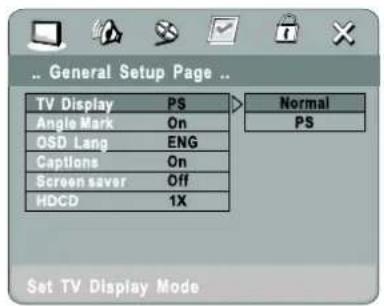

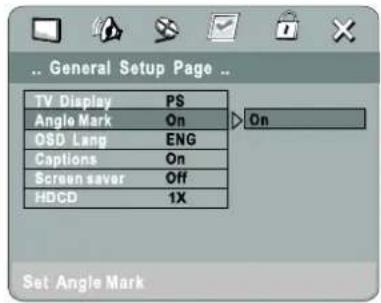

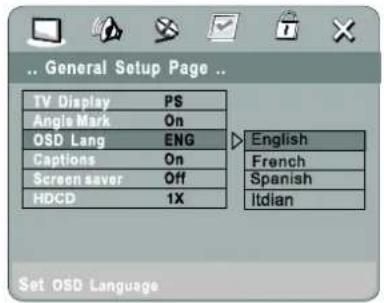

6.7 General Setup Menü 12

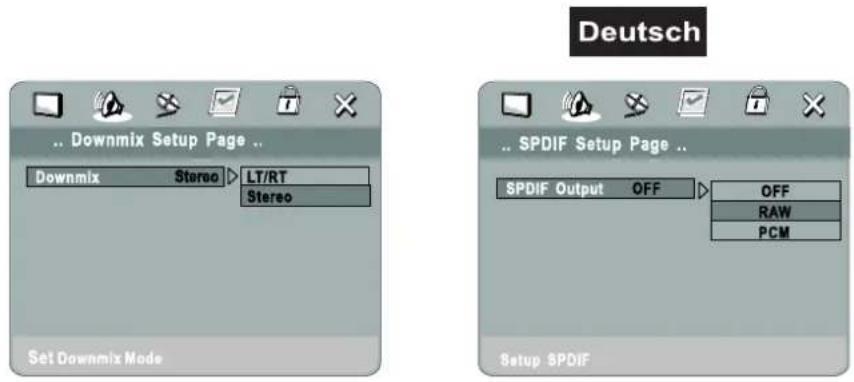

6.8 Speaker Setup Menü 12

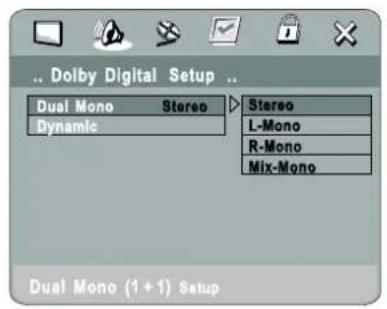

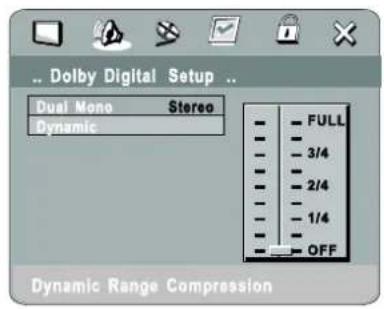

6.9 Dolby Setup Menü.... 13
6.10 Preferences Setup Menü 13

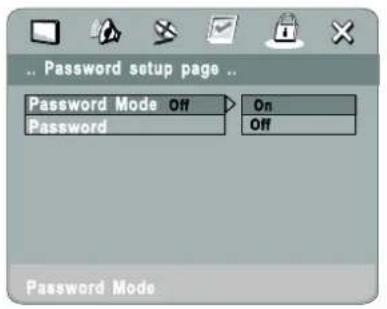

6.11 Passwort Setup Menü 14

1. VORSICHTSMASSNAHMEN 14
2. REINIGUNG UND WARTUNG....14
3. TECHNISCHE DATEN 15

Table of contents

1. INTRODUCTION ...... 16
2. SAFETY INSTRUCTIONS ...... 16
3. OPERATING DETERMINATIONS.... 18
4. DESCRIPTION 18

Diese Bedienungsanleitung gilt für die Artikelnummer 11050210

Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under:

www.omnitronic.com

BEDIENUNGSANLEITUNG

OMNITRONIC

KVP-IOI

Karaoke-Video-Player

ACHTUNG!

Gerät vor Feuchtigkeit und Nässe schützen!

Vor Öffnen des Gerätes vom Netz trennen!

Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch!

Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen

• entsprechend qualifiziert sein
• diese Bedienungsanleitung genau beachten
• die Bedienungsanleitung als Teil des Produkts betrachten
• die Bedienungsanleitung während der Lebensdauer des Produkts behalten
• die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben
• sich die letzte Version der Anleitung im Internet herunter laden

1. EINFÜHRUNG

Wir freuen uns, dass Sie sich für einen OMNITRONIC KVP-101 entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.

Nehmen Sie den KVP-101 aus der Verpackung.

2. SICHERHEITSHINWEISE

ACHTUNG!

Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten!

Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheits-hinweise und die Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten sind.

Unbedingt lesen:

Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.

Deutsch

Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung.

Der Aufbau entspricht der Schutzklasse II. Das Gerät ist schutzisoliert. Der Netzstecker darf nur an eine Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt. Ungeeignete Spannungen und ungeeignete Steckdosen können zur Zerstörung des Gerätes und zu tödlichen Stromschlägen führen.

Den Netzstecker immer als letztes einstecken. Der Netzstecker muss dabei gewaltfrei eingesetzt werden. Achten Sie auf einen festen Sitz des Netzsteckers.

Lassen Sie die Netzleitung nicht mit anderen Kabeln in Kontakt kommen! Seien Sie vorsichtig beim Umgang mit Netzleitungen und -anschlüssen. Fassen Sie diese Teile nie mit feuchten Händen an! Feuchte Hände können tödliche Stromschläge zu Folge haben.

Netzleitungen nicht verändern, knicken, mechanisch belasten, durch Druck belasten, ziehen, erhitzen und nicht in die Nähe von Hitze- oder Kältequellen bringen. Bei Missachtung kann es zu Beschädigungen der Netzleitung, zu Brand oder zu tödlichen Stromschlägen kommen.

Die Kabeleinführung oder die Kupplung am Gerät dürfen nicht durch Zug belastet werden. Es muss stets eine ausreichende Kabellänge zum Gerät hin vorhanden sein. Andernfalls kann das Kabel beschädigt werden, was zu tödlichen Stromschlägen führen kann.

Achten Sie darauf, dass die Netzleitung nicht gequetscht oder durch scharfe Kanten beschädigt werden kann. Überprüfen Sie das Gerät und die Netzleitung in regelmäßigen Abständen auf Beschädigungen.

Werden Verlängerungsleitungen verwendet muss sichergestellt werden, dass der Adernquerschnitt für die benötigte Stromzufuhr des Gerätes zugelassen ist. Alle Warnhinweise für die Netzleitung gelten auch für evtl. Verlängerungsleitungen.

Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen! Fassen Sie dazu den Netzstecker an der Griffläche an und ziehen Sie niemals an der Netzleitung! Ansonsten kann das Kabel und der Stecker beschädigt werden was zu tödlichen Stromschlägen führen kann. Sind Stecker oder Geräteschalter, z. B. durch Einbau nicht erreichbar, so muss netzseitig eine allpolige Abschaltung vorgenommen werden.

Wenn der Netzstecker oder das Gerät staubig ist, dann muss es außer Betrieb genommen werden, der Stromkreis muss allpolig unterbrochen werden und das Gerät mit einem trockenen Tuch gereinigt werden. Staub kann die Isolation reduzieren, was zu tödlichen Stromschlägen führen kann. Stärkere Verschmutzungen im und am Gerät dürfen nur von einem Fachmann beseitigt werden.

Es dürfen unter keinen Umständen Flüssigkeiten aller Art in Steckdosen, Steckverbindungen oder in irgendwelche Geräteöffnungen oder Geräteritzen eindringen. Besteht der Verdacht, dass - auch nur minimale - Flüssigkeit in das Gerät eingedrungen sein könnte, muss das Gerät sofort allpolig vom Netz getrennt werden. Dies gilt auch, wenn das Gerät hoher Luftfeuchtigkeit ausgesetzt war. Auch wenn das Gerät scheinbar noch funktioniert, muss es von einen Fachmann überprüft werden ob durch den Flüssigkeitseintritt eventuell Isolationen beeinträchtigt wurden. Reduzierte Isolationen können tödliche Stromschläge hervorrufen.

In das Gerät dürfen keine fremden Gegenstände gelangen. Dies gilt insbesondere für Metallteile. Sollten auch nur kleinste Metallteile wie Heft- und Büroklammern oder größere Metallspäne in das Gerät gelangen, so ist das Gerät sofort außer Betrieb zu nehmen und allpolig vom Netz zu trennen. Durch Metallteile hervorgerufene Fehlfunktionen und Kurzschlüsse können tödliche Verletzungen zur Folge haben.

Bevor das Gerät eingeschaltet wird, müssen alle Fader und Lautstärkeregler auf "0" bzw. auf minimum gestellt werden.

ACHTUNG: Endstufen immer zuletzt einschalten und zuerst ausschalten!

Beachten Sie bitte, dass Schäden, die durch manuelle Veränderungen an diesem Gerät verursacht werden, nicht unter den Garantieanspruch fallen.

Kinder und Laien vom Gerät fern halten!

Deutsch

ACHTUNG: Zu hohe Lautstärken können das Gehör schädigen!

Im Geräteinneren befinden sich keine zu wartenden Teile. Eventuelle Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten!

3. BESTIMMUNGSGEMÄSSE VERWENDUNG

Bei diesem Gerät handelt es sich um einen professionellen Audio/Video-Player, mit dem sich Standard-CDs abspielen lassen. Dieses Produkt ist für den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert.

Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installierung oder Inbetriebnahme des Gerätes.

Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit und Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden Ihre eigene und die Sicherheit Dritter!

Die Umgebungstemperatur muss zwischen -5^ C und +45^ C liegen. Halten Sie das Gerät von direkter Sonneneinstrahlung (auch beim Transport in geschlossenen Wägen) und Heizkörpern fern.

Die relative Luftfeuchte darf 50 % bei einer Umgebungstemperatur von 45° C nicht überschreiten.

Dieses Gerät darf nur in einer Höhenlage zwischen -20 und 2000 m über NN betrieben werden.

Batterien sind Sondermüll und müssen als solche entsorgt werden. Soll das Gerät entsorgt werden, müssen zuerst die Batterien entnommen werden. Die leeren Batterien können Sie fachgerecht im Elektrofachhandel in den dafür vorgesehenen Sammelbehältern entsorgen.

Achten Sie beim Einlegen der Batterien auf die richtige Polung.

Lassen Sie Batterien nicht offen herumliegen, es besteht die Gefahr, dass diese von Kindern oder Haustieren verschluckt werden. Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf!

Ausgelaufene oder beschädigte Batterien können bei Berührung mit der Haut Verätzungen verursachen, benutzen Sie deshalb in diesem Fall geeignete Schutzhandschuhe.

Achten Sie darauf, dass die Batterien nicht kurzgeschlossen, nicht ins Feuer geworfen und nicht aufgeladen werden können. Es besteht Explosionsgefahr.

Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben. Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unsachgemäßer Bedienung!

Reinigen Sie das Gerät niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden Sie ein weiches und angefeuchtetes Tuch.

Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu vermeiden.

Der Serienbarcode darf niemals vom Gerät entfernt werden, da ansonsten der Garantieanspruch erlischt.

Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie z. B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden.

4. GERÄTEBESCHREIBUNG

4.1 Features

Karaoke Audio/Video-Player

• Für Video-, MP3- und Audio-CDs, CD-Rs, CD-RWs
• Erkennt HDC, MP3, JPG, Kodak CD, WMA und DivX-Dateien
• Ideal für DJs zur Einspielung von Videosequenzen
• 2 Karaoke-Mikrofoneingänge über Klinke auf der Frontplatte oder XLR an der Geräterückseite
• Regelbares Echo
• Ausgänge Cinch, Koaxial, S-Video, Composite, Optical
  • 19"-Einbaumaß

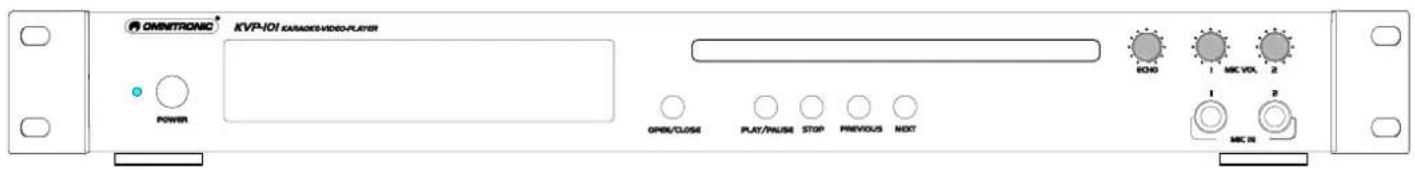

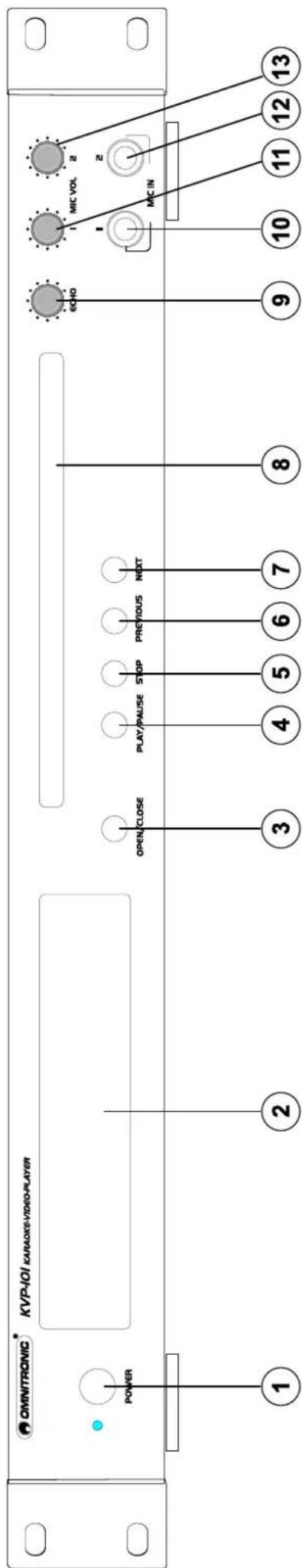

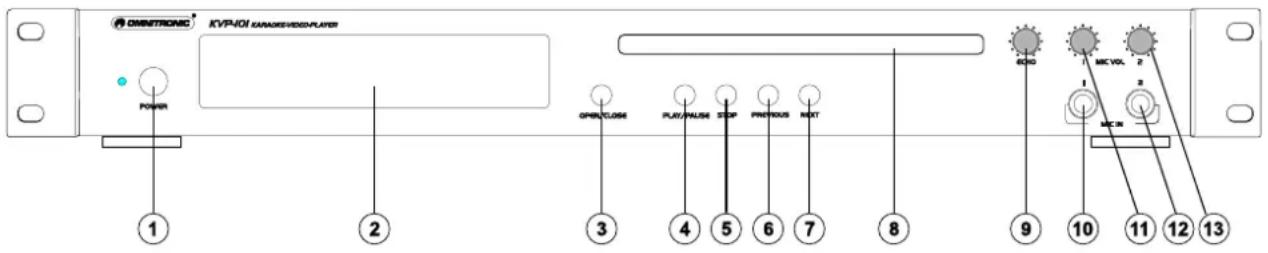

4.2 Vorderseite

1. NETZSCHALTER

Drücken Sie den Netzschalter, um das Gerät einzuschalten.

2. DISPLAY

LC-Display zur Anzeige der verschiedenen Modi und Funktionen. Bitte beachten Sie die Hinweise unter 6.3 LC-Display.

3. OPEN/CLOSE-TASTE

Über die Open/Close-Taste können Sie das CD-Schubfach öffnen und schließen. Dazu muss sich der Audio/Video-Player im Pausemodus befinden.

4. PLAY/PAUSE-TASTE

Mit der Play/Pause-Taste können Sie die Wiedergabe starten und wieder stoppen. Bitte beachten Sie die Hinweise unter 6.4 Play/Pause.

5. STOP-TASTE

Zum Stoppen der Wiedergabe.

6. PREVIOUS-TASTE

Über die Previous-Taste können Sie den gewünschten Titel auswählen.

7. NEXT-TASTE

Über die Next-Taste können Sie den gewünschten Titel auswählen.

8. CD-SCHUBFACH

Legen Sie hier Ihre CD ein. Bitte beachten Sie die Hinweise unter 6.2 CD-Schubfach.

9. ECHO-REGLER

10. MIC1-BUCHSE

An die Mic-Buchse lassen sich Mikrofone mit Klinkenstecker anschließen.

11. MIC1-REGLER

Mit dem MIC1-Regler können Sie die Mikrofonlautstärke einstellen.

12. MIC2-BUCHSE

An die Mic-Buchse lassen sich Mikrofone mit Klinkenstecker anschließen.

13. MIC2-REGLER

Mit dem MIC2-Regler können Sie die Mikrofonlautstärke einstellen.

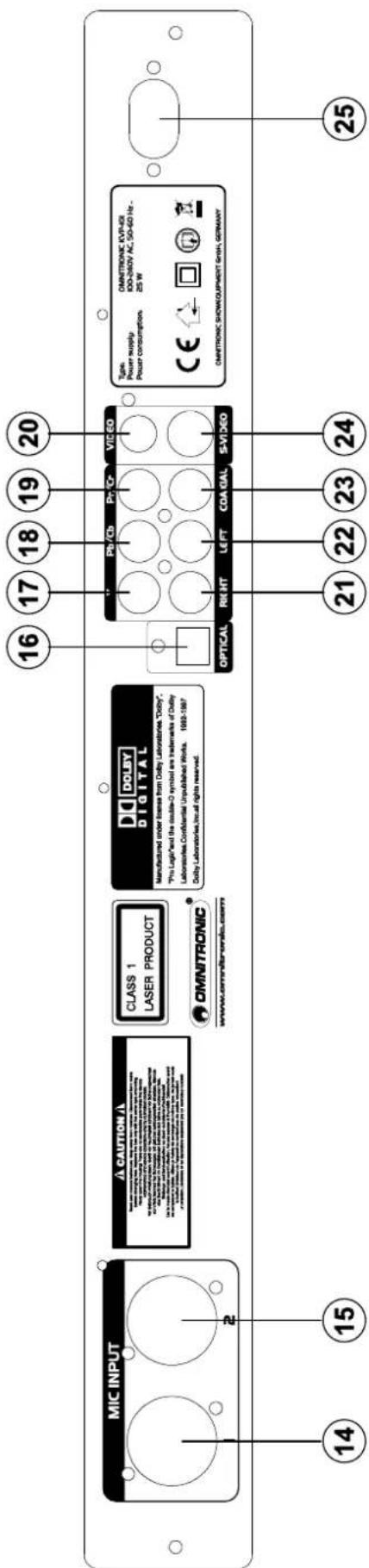

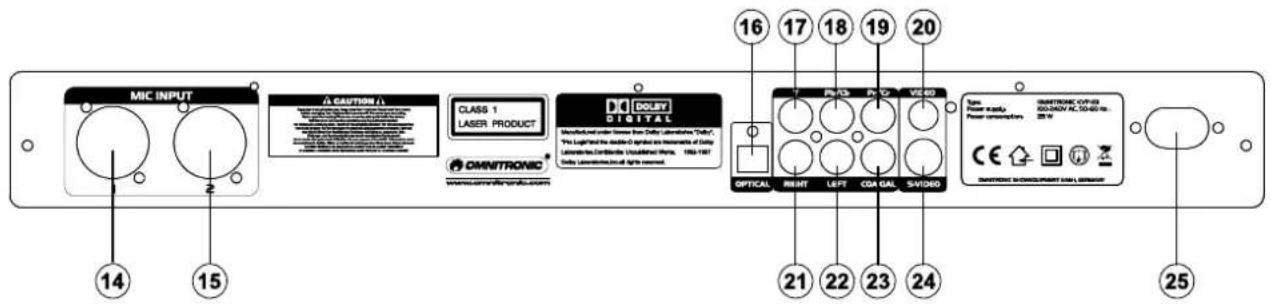

4.3 Rückseite

1. MIC1-BUCHSE (XLR)

2. Pb/Cb-Ausgang

3. Koaxial-Ausgang

4. MIC2-BUCHSE (XLR)

5. Pr/Cr-Ausgang

6. S-Video-Ausgang

7. Optical-Ausgang

8. Composite-Ausgang

9. NETZANSCHLUSS

10. Y-Ausgang

11. Cinch L-Ausgang

Stecken Sie hier die Netzleitung ein.

1. Cinch R-Ausgang

5. INSTALLATION

(1) Stellen Sie das Gerät auf einer ebenen Fläche auf oder installieren Sie es in Ihrem Rack.

(2) Achten Sie bei der Installation darauf, dass der Neigungswinkel 15° nicht überschreitet, da sonst die CD nicht korrekt gelesen werden kann.

(3) Ziehen Sie die Schutzfolie vom Display ab.

(4) Bitte beachten Sie, dass die LCD-Anzeige nur in einem Winkel von 45° nach oben und 5° nach unten gelesen werden kann.

(5) Rackinstallation: Dieser Audio/Video-Player ist für ein 19"-Rack (483 mm) vorgesehen. Bei dem Rack sollte es sich um ein „Double-Door-Rack“ handeln, an dem sich sowohl die Vorder- als auch die Rückseite öffnen lassen. Das Rackgehäuse sollte mit einem Lüfter versehen sein. Achten Sie bei der Standortwahl des Audio/Video-Players darauf, dass die warme Luft aus dem Rack entweichen kann und genügend Abstand zu anderen Geräten vorhanden ist. Dauerhafte Überhitzung kann zu Schäden an dem Audio/Video-Player führen. Sie können den Audio/Video-Player mit vier Schrauben M6 im Rack befestigen. Die Frontplatte allein reicht jedoch nicht aus, um den Audio/Video-Player sicher zu befestigen. Es muss eine gleichmäßige Befestigung durch Boden- und Seitenschienen gewährleistet sein.

(6) ACHTUNG: Achten Sie darauf, dass der Audio/Video-Player ausgeschaltet ist (Netzschalter ist in ungedrückter Position) bevor Sie ihn ans Netz anschließen, da sonst Ihre Lautsprecher beschädigt werden könnten.

Deutsch

5.1 Anschlüsse

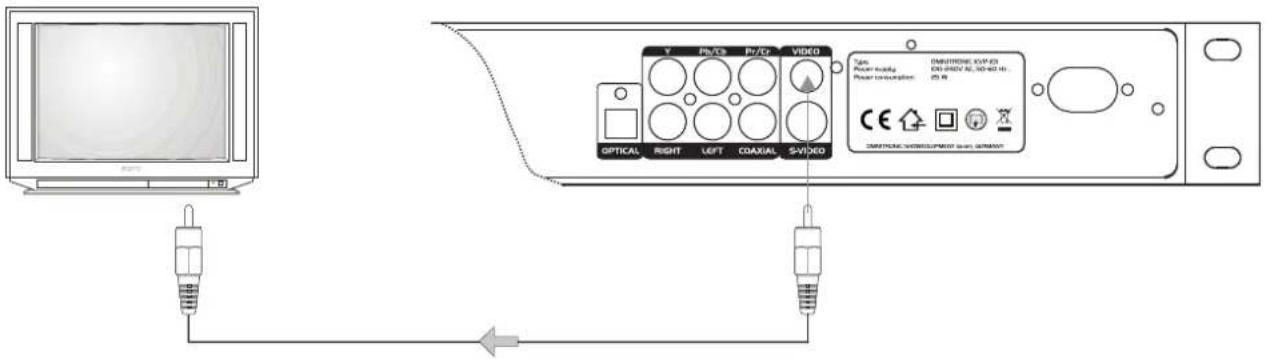

a) Schließen Sie den Fernseher über ein Cinch-Kabel an den Audio/Video-Player an (VIDEO-Buchse).

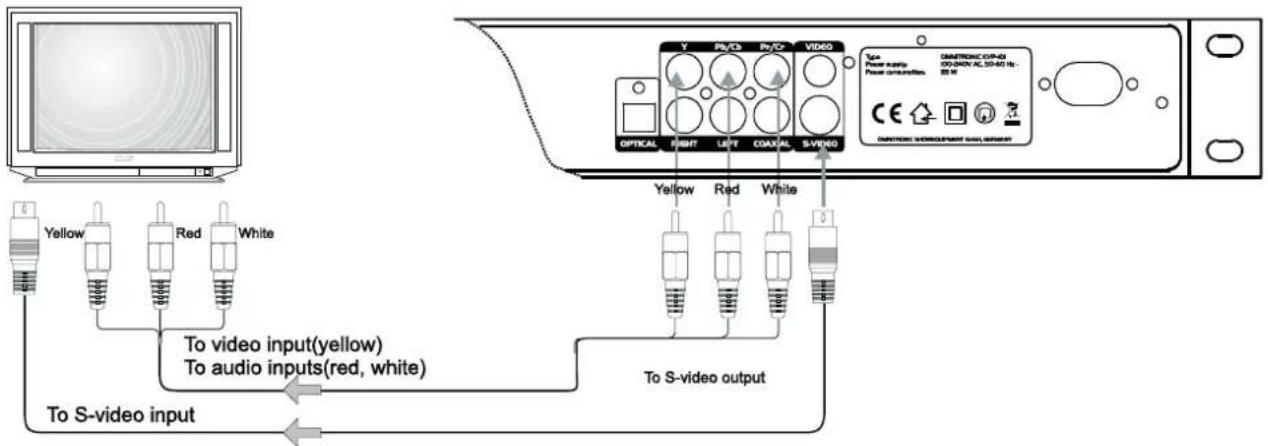

b) Schließen Sie den Fernseher über ein AV-Cinch-Kabel (gelb, rot, weiß) oder über ein S-Video-Kabel an den Audio/Video-Player an.

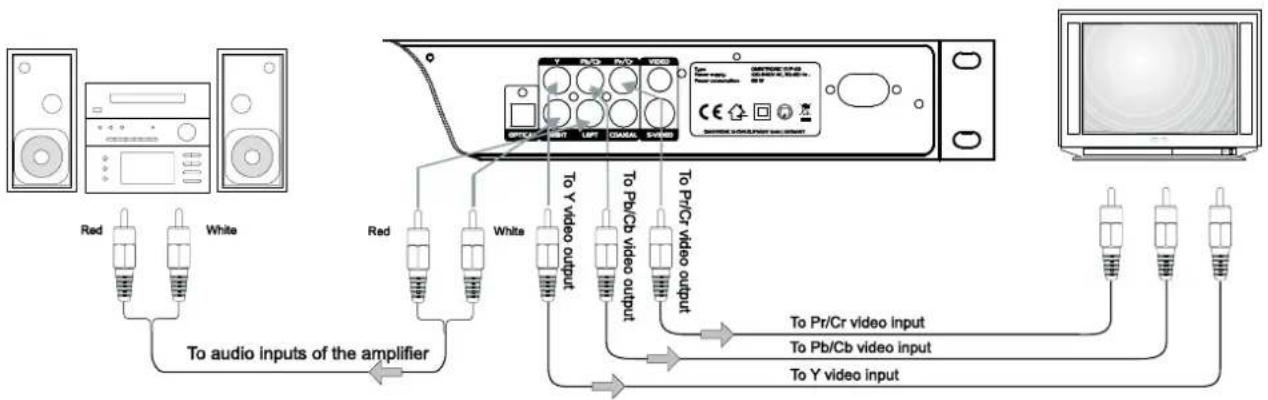

c) Schließen Sie Ihre HiFi-Anlage, Aktivbox oder Verstärkeranlage über die Cinch-Anschlüsse Left/Right an. Achten Sie darauf, dass die rechts/links Belegung (Steckerfarbe rot/weiß) an beiden Geräten übereinstimmt.

Wählen Sie an Ihrem Fernseher den korrekten Videokanal und an Ihrer Hifi-Anlage den passenden Eingang aus.

Deutsch

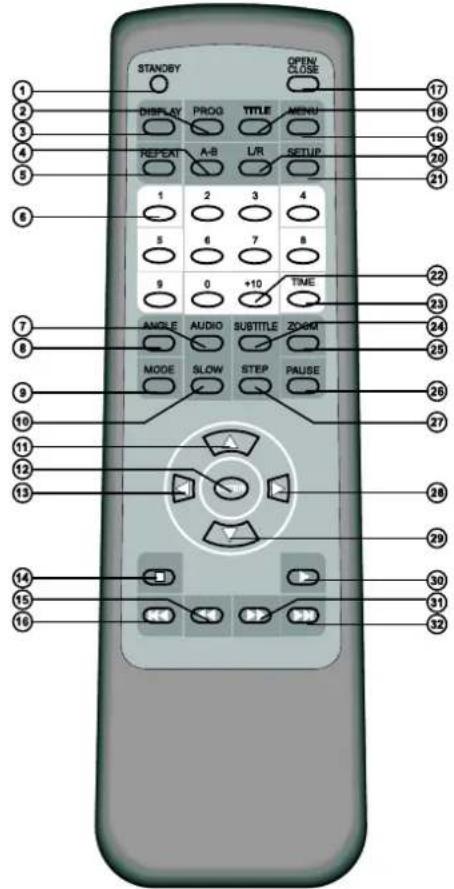

5.2 Fernbedienung

1. STANDBY
2. PROGRAM
3. DISPLAY
4. A-B
5. REPEAT
6. 0-9 DIGITS
7. AUDIO
8. ANCLE
9. MODE
10. SLOW
11. SCROLL UP
12. ENTER
13. SCROLL LEFT
14. STOP
15. FAST REVERSE
16. PREVIOUS
17. OPEN/CLOSE
18. TITLE
19. MENU
    20 I/R
20. SETUP
21. +10
22. TIME
23. SUBTITLE
24. ZOOM
25. PAUSE
26. STEP
27. SCROLL LEFT
28. SCROLL DOWN
29. PLAY
30. FAST FORWARD
31. NEXT

Einlegen/Wechseln der Batterien

Bitte beachten Sie auch die Hinweise unter Bestimmungsgemäße Verwendung.

Schieben Sie den Batteriefachdeckel an der Geräteunterseite auf und entfernen Sie ihn.

Werden verbrauchte Batterien ausgetauscht, entfernen Sie zunächst die verbrauchten Batterien aus dem Batteriefach. Ersetzen Sie immer nur den kompletten Batteriesatz.

Ausgelaufene oder beschädigte Batterien können bei Berührung mit der Haut Verätzungen verursachen, benutzen Sie deshalb in diesem Fall geeignete Schutzhandschuhe.

Legen Sie die Batterien ein und achten Sie auf die richtige Polung. Setzen Sie den Batteriefachdeckel wieder auf und schieben Sie ihn zu bis er einrastet.

Bei längerer Nichtbenutzung entnehmen Sie bitte die Batterien, um ein Auslaufen zu verhindern.

Im Interesse einer langen Batterielebensdauer sollten nur Alkaline-Typen verwendet werden.

ACHTUNG!

Explosionsgefahr bei unsachgemäßem Auswechseln der Batterie.

Nur durch denselben oder einen entsprechenden, vom Hersteller empfohlenen Typ ersetzen.

Verbrauchte Batterien nach den Anweisungen des Herstellers beseitigen.

ENTSORGUNGSHINWEIS

Alte und verbrauchte Batterien bitte fachgerecht entsorgen.

Diese gehören nicht in den Hausmüll!

Bitte bei einer Sammelstelle in Ihrer Nähe abgeben

6. BEDIENUNGSHINWEISE

6.1 Inbetriebnahme

Schalten Sie den Audio/Video-Player über den Netzschalter ein. Wenn sich keine CD im Schubfach befindet, erscheint auf der Anzeige "NO DISC".

6.2 CD-Schubfach

(1) Öffnen des Schubfachs: Wenn das CD-Schubfach geschlossen ist, drücken Sie die Open/Close-Taste. Das CD-Schubfach öffnet sich und auf dem Display erscheint "OPEN".
(2) Legen Sie eine CD in das CD-Schubfach ein. Halten Sie dazu die CD mit zwei Fingern am äußersten Rand fest. Vermeiden Sie es, in das Innere der CD zu greifen.

ACHTUNG: Schließen Sie das Schubfach nicht durch Zudrücken, dies könnte den Mechanismus beschädigen. Verwenden Sie immer die Open/Close-Taste, um das Schubfach zu schließen.

Eine Übersicht der spielbaren Formate finden Sie im Anhang.

6.3 LC-Display

Nach dem Einlegen der CD springt das Gerät zum ersten Titel.

6.4 Play/Pause

(1) Im Pausemodus steht die Zeitanzeige im Display und die Play/Pause-LED blinkt. Die Wiedergabe des ersten Titels kann durch Drücken der Play/Pause-Taste gestartet werden. Im Play-Modus läuft die Zeitanzeige im Display und die Play/Pause-LED leuchtet permanent.
(2) Wollen Sie die Wiedergabe unterbrechen, drücken Sie Play/Pause-Taste, und der Lesekopf bleibt an der entsprechenden Position stehen.

6.5 Titelauswahl

Über die PREVIOUS/NEXT-Tasten können Sie den gewünschten Titel auswählen. Soll ein Titel von Anfang an abgespielt werden, drücken Sie die PREVIOUS/NEXT-Tasten, bis auf der Anzeige die Nummer des gewünschten Liedes erscheint. Durch Halten der entsprechenden Track-Taste durchläuft der Audio/Video-Player die Titelnummern, bis Sie die Taste wieder loslassen.

6.6 Ende der Benutzung

Bevor Sie das Gerät abschalten, überzeugen Sie sich davon, dass sich keine CD mehr im Audio/Video-Player befindet. Achten Sie ebenso darauf, dass das CD-Schubfach gut verschlossen ist. Sollte dies nicht der Fall sein, schalten Sie das Gerät erneut ein und schließen Sie das Schubfach mit der Open/Close-Taste.

ACHTUNG: Schließen Sie das Schubfach nicht durch Zudrücken, dies könnte den Mechanismus beschädigen. Verwenden Sie immer die Open/Close-Taste, um das Schubfach zu schließen.

Deutsch

6.7 General Setup Menü

Übersicht Standard/Widescreen-Format

Film format\TV screen	4:3			16:9
	Normal	Full view	Letterbox	Wide screen
4:3
16:9

Einstellung des Formats unter TV Display.

Angle Mark ist ein Zusatzfeature, das nicht alle DVDs bieten. Stehen mehrere Aufnahmewinkel zur Verfügung, können diese über die Angle-Taste der Fernbedienung angewählt werden.

Unter Captions können Zusatztexte eingeblendet werden, wenn die DVD das Feature Closed Caption (CC) unterstützt.

6.8 Speaker Setup Menü

Unter Downmix können Sie ein Dolby Pro Logic Format (LT/RT) oder Stereo einstellen.

Unter SPDFI Output können Sie den optischen Ausgang konfigurieren. Dabei bedeutet OFF, dass die Digitalausgänge abgeschaltet sind, RAW, dass ein unmoduliertes Signal ausgegeben wird und PCM das Format Pulse Code Modulation ausgegeben wird.

6.9 Dolby Setup Menü

Unter Video System können Sie PAL (Europa), MULTI (universell) oder NTSC (USA) einstellen.

Unter Parental Control können Sie den Grad der Kindersicherung einstellen. 1 entspricht dem schärfsten Grad, 8 entspricht keiner Kindersicherung. Der Passwortschutz muss vor der Eingabe auf OFF stehen.

6.11 Passwort Setup Menü

Hier können Sie den Passwortschutz ein- und ausschalten und das Passwort ändern. Das Standardpasswort ist 8888. Wenn Sie das Passwort vergessen, kann es nicht rückgängig gemacht werden.

7. VORSICHTSMASSNAHMEN

Dieses Gerät kann nicht mit konventionellen Hifi Audio/Video-Playern verglichen werden, auch wenn sich die Geräte in ihrem Aussehen ähneln. Dieses Gerät wurde besonders stabil gebaut, um den harten Anforderungen beim Transport und bei Mobildiskotheken gewachsen sein zu können.

Vibrationen durch starke Bassfrequenzen können zu einem Springen der CDs führen. Um dies zu vermeiden, wird daher empfohlen, den Audio/Video-Player auf Schaumstoff- oder Gummifüsse zu stellen. Dies gilt ebenso für Audio/Video-Player, die in ein Rack eingebaut sind und derartigen Vibrationen ausgesetzt ist.

Wenn bei Ihrem Gerät Probleme auftreten, lesen Sie bitte nachfolgende Übersicht.

1. Ist das Gerät korrekt angeschlossen?
2. Stimmen die Einstellungen an Ihrer Endstufe und an Ihrem Mischpult?
3. Haben Sie die Hinweise dieser Bedienungsanleitung beachtet?

SYMPTOM MÖGLICHE	URSACHE LÖSUNG
Gerät reagiert nicht beim Anschalten.	Stromanschluss unterbrochen Überprüfen Sie den Netzstecker am Gerät
Gerät liest nicht CD ist nicht richtig	eingelegt oder schmutzig	Legen Sie die CD erneut ein (Aufdruck nach oben) bzw. reinigen Sie die CD mit einem weichen, angefeuchteten Tuch.
Kein Ton Überprüfen Sie die Mischer- und Endstufenanschlüsse		Eventuell erneut anschließen
CD springt Gerät ist Vibrationen ausgesetzt Befestigen Sie das Gerät auf einem stabileren Untergrund
Rauschen Schlechte Mischer- und Endstufenverbindungen		Überprüfen Sie die Kabel- und Steckerqualität
Kein Bild Anschlüsse fehlerhaft.	Fernseher defekt oder nicht richtig eingestellt.	Eventuell erneut anschließen Fernseher auf Funktion überprüfen, evtl. neu einstellen.

8. REINIGUNG UND WARTUNG

LEBENSGEFAHR!

Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen!

Deutsch

Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden!

Im Geräteinneren befinden sich keine zu wartenden Teile. Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten!

Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile.

Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den autorisierten Fachhandel ersetzt werden, um Gefährdungen zu vermeiden.

Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung.

9. TECHNISCHE DATEN

Spannungsversorgung: 230 V AC, 50 Hz ~
Gesamtanschlusswert: 30 W
Geeignete CDs: Standard CDs 8 and 12 cm
Video Signale: NTSC, PAL
Geräuschspannungsabstand: >92 dB
Frequenzgang: 4 - 20 000 Hz
Audio-Ausgang: unsymmetrisch über Cinch-Buchsen
Audio-Ausgangspegel: 2 Vp-p
Video-Ausgangspegel: 1 Vp-p
Maße: 482 x 56 x 260 mm
	19"-Maße
Gewicht: 4 kg
Zubehör:
EUROLITE VSD-104 Videoverteiler 1in4 Best.-Nr. 8	1013010
EUROLITE VSD-108 Videoverteiler 1in8 Best.-Nr. 8	1013015
EUROLITE AVS-402, Videoswitch 4in2 Best.-Nr. 8	1013101
EUROLITE AVS-802, Videoswitch 8in2 Best.-Nr. 8	1013102
Kabel AC-30 3,5mm Klinke stereo/2x Cinch Best.-Nr. 30225151
Kabel SA-15 Scart-Kabel/6x Cinch, 1,5m Best.-Nr. 30209920
Kabel CC-15 3x3 Cinch, 1,5m, HighEnd	Best.-Nr. 30209390
Kabel CC-30 3x3 Cinch, 3m, HighEnd	Best.-Nr. 30209395
Kabel CC-50 3x3 Cinch, 5m, HighEnd	Best.-Nr. 30209398
Akku-Batterie Micro(AAA)1,2V 800mAh 1 St.	Best.-Nr. 13108000
Akku-Batterie Micro(AAA)1,2V 850mAh 1 St.	Best.-Nr. 13108001
Akku-Batterie Micro(AAA)1,2V 950mAh 1 St.	Best.-Nr. 13108004
Akku-Batterie Micro(AAA) 1,2V 1000mAh 4er	Best.-Nr. 13108005
GP Powerbank MEGA Ladegerät für AA/AAA	Best.-Nr. 13108062
GP Powerbank UNIVERSAL Ladegerät	Best.-Nr. 13108064
GP Powerbank EXPRESS Ladegerät für AA/AAA	Best.-Nr. 13108066
GP Powerbank V800C Ladegerät für AA/AAA	Best.-Nr. 13108068

Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. 18.09.2007 ©

USER MANUAL

OMNITRONIC

KVP-I01

Karaoke-Video-Player

CAUTION!
