Produkttyp	LCD-Fernseher mit integriertem DVD-Player
Bildschirmgröße	21,6 Zoll
Auflösung	1920 x 1080 (Full HD)
Seitenverhältnis	16:9
Helligkeit	300 cd/m²
Kontrastverhältnis	1000:1
Reaktionszeit	5 ms
Stromverbrauch (max.)	72 W
Stromversorgung	100-240 V ~ 50/60 Hz
Abmessungen mit Standfuß	534 x 399 x 196 mm (BxHxT)
Gewicht mit Standfuß	5,5 kg
VESA-kompatibel	Ja, 100 x 100 mm
Integrierter DVD-Player	Ja, Region 2
TV-System	PAL / SECAM
Tonsystem	B/G, I, D/K, L/L'
Eingänge	HDMI, VGA, PC-Audio, Komponenten (Y Pb Pr), Composite (AV), SCART, USB, RF (75 Ω)
Ausgänge	Koaxial (COAXIAL OUT), Kopfhörer
Fernbedienung	Inklusive mit 2 x AAA-Batterien
Teletext	Ja, mit FASTEXT-Unterstützung
Sleep-Timer	Ja, bis zu 120 Minuten
Kindersicherung	Ja, PIN-Code (Standard 0000)
Hotelmodus	Ja, mit Quellen- und Lautstärkesperren

Häufig gestellte Fragen - DVT-2233 LENCO

Wie richte ich den Fernseher zum ersten Mal ein?

Schließen Sie die Antenne an die RF 75Ω-Buchse an, stecken Sie das Netzkabel ein und schalten Sie den Fernseher ein. Der Bildschirm Erstinstallation wird angezeigt. Wählen Sie Ihr Land und Ihre Sprache aus, und wählen Sie dann JA für Sendersuche, um automatisch nach Kanälen zu suchen.

Wie kann ich eine DVD auf dem Fernseher abspielen?

Drücken Sie INPUT und wählen Sie DVD als Quelle. Legen Sie eine Disc (Etikett nach außen) in den Schlitz an der Seite ein, bis sie einrastet. Die Wiedergabe startet automatisch. Verwenden Sie die Fernbedienung für Funktionen wie Wiedergabe, Pause, Überspringen und Wiederholen.

Welche Disc-Typen sind kompatibel?

Der integrierte DVD-Player unterstützt DVD, CD und JPEG-Bild-CDs. Er spielt auch DVD-R, DVD-RW (Videomodus) und DVD+R/+RW ab. Regionsnummer 2 wird unterstützt. Verwenden Sie keine DVD-ROM, CD-ROM, CVD oder VCD.

Wie stelle ich den Sleep-Timer ein?

Drücken Sie wiederholt die Taste SLEEP auf der Fernbedienung, um durch die Optionen zu blättern: 15, 30, 45, 60, 75, 90, 105 oder 120 Minuten. Der Timer startet sofort. Um die verbleibende Zeit zu überprüfen, drücken Sie einmal SLEEP.

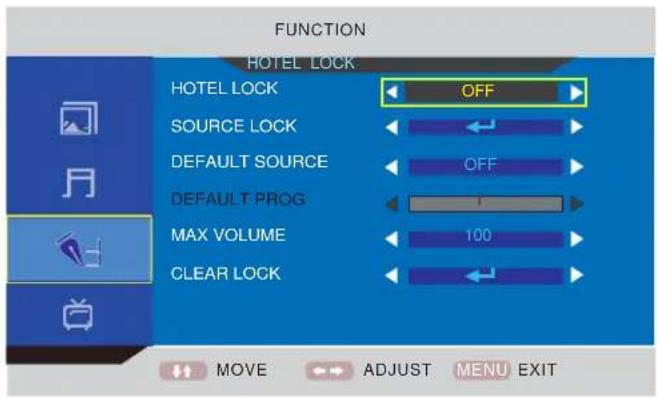

Was ist der Hotelmodus und wie aktiviere ich ihn?

Der Hotelmodus ermöglicht es, Einstellungen wie Quelle, Standardkanal und maximale Lautstärke zu sperren. Gehen Sie zu MENÜ > FUNKTION > HOTELMODUS > HOTELSPERRE und setzen Sie es auf EIN. Konfigurieren Sie dann QUELLENSPERRE, STANDARDQUELLE, STANDARDPROGRAMM und MAX. LAUTSTÄRKE.

Wie verwende ich die Kindersicherung?

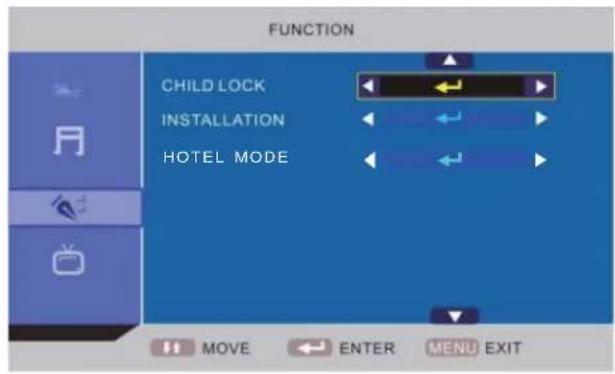

Wählen Sie im Menü FUNKTION die Option KINDERSICHERUNG. Geben Sie Ihren PIN-Code ein (Standard ist 0000), um den Fernseher zu sperren. Zum Entsperren geben Sie denselben PIN ein. Wenn Sie den PIN vergessen haben, verwenden Sie den Master-Code 2008.

Wie reinige ich den LCD-Bildschirm?

Schalten Sie den Fernseher aus und ziehen Sie den Netzstecker. Wischen Sie den Bildschirm vorsichtig mit einem sauberen, weichen Tuch ab. Verwenden Sie gerade Bewegungen von der Mitte zu den Rändern. Verwenden Sie niemals Chemikalien wie Benzin, Verdünner oder Alkohol, da diese den Bildschirm beschädigen können.

Was soll ich tun, wenn kein Bild oder Ton vorhanden ist?

Überprüfen Sie, ob das Netzkabel richtig angeschlossen und an eine funktionierende Steckdose angeschlossen ist. Stellen Sie sicher, dass die richtige Eingangsquelle ausgewählt ist. Fehlt nur der Ton, prüfen Sie, ob die Lautstärke nicht stummgeschaltet oder zu niedrig eingestellt ist. Bei anhaltenden Problemen konsultieren Sie den Fehlerbehebungsabschnitt im Handbuch.

Wie groß ist die Reichweite der Fernbedienung?

Die Fernbedienung funktioniert innerhalb von ca. 8 Metern und in einem Winkel von bis zu 30 Grad vom Sensor am Fernseher. Helles Sonnenlicht oder Beleuchtung kann den Betrieb stören.

Wie kann ich externe Geräte wie eine Spielkonsole anschließen?

Verwenden Sie den entsprechenden Eingang: HDMI für hochauflösende, AV für Composite, Component (Y Pb Pr) für analoges HD oder VGA für PC. Drücken Sie nach dem Anschließen INPUT, um durch die verfügbaren Quellen zu blättern, bis die richtige angezeigt wird.

BEDIENUNGSANLEITUNG DVT-2233 LENCO

VORSICHTSMASSNAHMEN ...... G3

BEDIENELEMENTE G4

INBETRIEBNAHME......G7

GRUNDLEGENDE BEDIENUNG ...... G8

OSD-MENÜEINSTELLUNGEN ...... G9

EINGEBAUTE DVD-PLAYER-FUNKTIONEN G16

WARTUNG G19

FEHLERBEHEBUNG G19

TECHNISCHE DATEN ...... G20

Lieber Kunde,

Vielen Dank für den Kauf dieses LCD-Fernsehers. Wenn Sie das erste Mal die Verpackung aufmachen, vergewissem Sie sich bitte, dass alle Zubehörteile vorhanden sind. Bevor Sie das Gerät an den Strom anschließen, lesen Sie sich bitte das Benutzerhandbuch durch und halten Sie es immer griffbereit in der Nähe des LCD-Fernsehers.

Bedienungsanleitung X 1

Batterien X 2

Netzkabel X 1

Überprüfen Sie bitte alle Zubehörteile, wenn Sie die Verpackung öffnen. Falls etwas beschädigt ist oder fehlt, wenden Sie sich bitte an Ihren Händler.

Hinweis:

Diese Anleitung wurde vor der Herstellung des Produkt geschrieben.

Es ist deshalb möglich, dass bestimmte Produktspezifikationen sich geändert haben, um die Bedienung oder andere Funktionen zu verbessern. In diesem Fall, kann es vorkommen, dass die Bedienungsanleitung nicht vollständig mit den Funktionen des eigentlichen Produkts übereinstimmt.

Das Produkt und die Verpackung, sowie Beschreibungen und Abbildungen können dann von denen in der Bedienungsanleitung abweichen.

Das folgende Beispiel zeigt in welcher Weise die Bedienungsanleitung von der Bildschirmangezeige abweichen kann.

Sollten Sie dieses Produkt zu einem späteren Zeitpunkt entsorgen müssen, beachten Sie bitte: Elektro- und Elektronik-Altgeräte dürfen nicht mit dem Hausmüll entsorgt werden. Bitte wiederverwerten, falls entsprechende Einrichtungen vorhanden sind. Für Hinweise zur Wiederverwertung wenden Sie sich an die zuständigen örtlichen Stellen oder Ihren Händler. (Richtlinie über Elektro- und Elektronik-Altgeräte)

VORSICHTSMASSNAHMEN

CAUTION
RISK OF ELECTRIC SHOCK DO NOT OPEN

CAUTION: TO PREVENT THE RISK OF ELECTRIC
SHOCK, DO NOT REMOVE COVER (OR BACK).

NO USER-SERVICEABLE PARTS INSIDE.
REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

	Das nebenstehende Symbol weist auf Stromschlaggefahr durch gefährliche Spannungen im Inneren des Geräts hin.
	Dieses Symbol verweist auf wichtige Bedienungs- und Wartungshinweise in der dem Gerät beigelegten Bedienungsanleitung.

ACHTUNG

UM EINE FORTLAUFENDE BETRIEBSSICHERHEIT ZU GEWÄHRLEISTEN, ÖFFNEN SIE NIEMALS DAS GERÄT UND VERSUCHEN SIE NICHT AUF DAS INNERE DES GERÄTS ZUZUGREIFEN.

WENDEN SIE SICH IM WARTUNGSFALL IMMER AN AUSGEBILDETES WARTUNGSPERSONAL.

ZUR VERMEIDUNG VON FEUER- ODER STROMSCHLAGGEFAHR, SETZEN SIE DIESES GERÄT BITTE NIEMALS REGEN ODER STARKER FEUCHTIGKEIT AUS.

• Stellen Sie das Gerät niemals an einem instabilen Ort auf.
• Stellen Sie das Gerät nicht an Orte, an denen es Extremtemperaturen (unter 5°C oder über 35°C) oder starker Feuchtigkeit ausgesetzt werden kann.
• Vermeiden Sie direkte Sonneneinwirkung oder Heizquellen in der Nähe des Geräts.
• Stellen Sie das Gerät nicht in abgeschlossenen Orten auf, wie z.B. Bücherregale oder Einbauschränke. Um eine ausreichende Ventilation zu gewährleisten, sollte mindestens ein Abstand von 20 cm um das Gerät herum beibehalten werden.
• Vergewissern Sie sich, dass keine der Ventilationsöffnungen durch Gegenstände wie z.B. Zeitungen, Tischtücher, Vorhänge o.ä abgedeckt ist.
  • Tauchen Sie die das Gerät niemals in Flüssigkeiten.
• Führen Sie keine Fremdgegenstände in die Ventilationsöffnungen des Geräts ein.
• Setzen Sie das Gerät niemals Wassertropfen oder -spritzern aus. Gegenstände die mit Flüssigkeiten gefüllt sind, wie z.B. Vasen sollten niemals auf das Gerät gestellt werden.
• Gegenstände mit offenen Flammen wie z.B. Kerzen sollten niemals auf das Gerät gestellt werden.
• Berühren Sie den Fernsehbildschirm bzw. die Antenne und das Netzkabel niemals während eines Gewitters. Benutzen Sie das Gerät nicht während eines Gewitters.
• Achten Sie darauf, dass Sie nicht auf das Netzkabel treten und knicken Sie es nicht.
• Dieses Produkt sollte nur durch entsprechend ausgebildetes Wartungspersonal eingestellt bzw. repariert werden, falls Funktionsstörungen oder Probleme auftreten. Wenden Sie sich nur an ausgebildetes Wartungspersonal.
• Wenn die Fernbedienung für längere Zeit nicht benutzt wird, entfernen Sie bitte die Batterien.
• Vermeiden es die Fernbedienung fallen zu lassen, um Beschädigungen vorzugeuben.
• Achten Sie darauf, dass dieses Produkt an eine Steckdose mit den gleichen Spezifikationen (Spannung und Frequenz) angeschlossen wird, die auf der Rückseite des Geräts angegeben sind.
• Ziehen Sie den Stecker aus der Steckdose, wenn das Gerät nicht benutzt wird. Ziehen Sie immer am Stecker, wenn Sie das Gerät vom Strom abtrennen wollen.
• Dieses Gerät der Laserklasse 1 muss an eine ordungsgemäß geerdete Steckdose angeschlossen werden, die jederzeit erreichbar ist.
• Wenn eine Steckdose mit Schalter zum ein- und ausschalten des Geräts benutzt wird, achten Sie bitte immer darauf, dass die Steckdose immer durch den Benutzer erreichbar bleibt.

BEDIENELEMENTE

HAUPTGERÄT

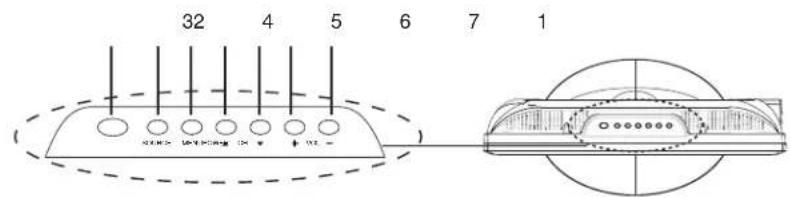

Bedientasten

*Stromversorgung: Richten Sie sich nach den Spannungs- und Frequenzangaben auf dem Typenschild des Hauptgeräts.

Allgemeine Bedientasten

1.	Ein/Aus / Bereitschaftstaste	(POWER)
2.	Eingangssignaltaste	(SOURCE)
3.	Menütaste	(MENU)
4.	Kanal vor	(▲CH)
5.	Kanal zurück	(CH▼)
6.	Lautstärke erhöhen	(+VOL)
7.	Lautstärke verringern	(VOL-)
8.	Kontrolllampe
9.	Infrarot-Sensor

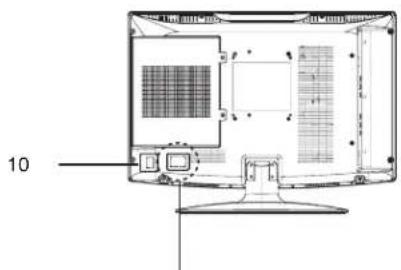

10.	Ein/Aus-Schalter

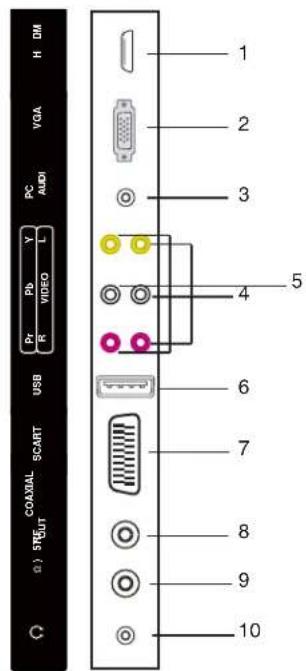

Anschlüsse (Geräterückseite)

1.	High-Defi nition-Multimedia-Interface-Eingang (HDMI)
2.	VGA-Eingang (VGA)
3.	PC-Audioeingang (PC AUDIO)
4.	Composite-AV-Eingang (R/L/VIDEO)
5.	Component-Video-Eingang (Y Pb Pr)
6.	USB-Port (USB)
7.	SCART-Eingang (SCART)
8.	Koaxialausgang (COAXIAL OUT)
9.	Antennen-/Kabel-TV-Eingang (RF 75 )
10.	Audioausgang ( )

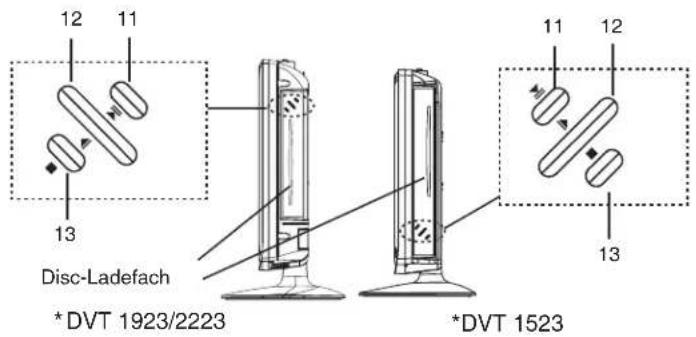

Für den DVD-Player

11.	Wiedergabe/Pause (▶■)
12.	Auswurftaste ▲) (
13.	Stopptaste ■) (

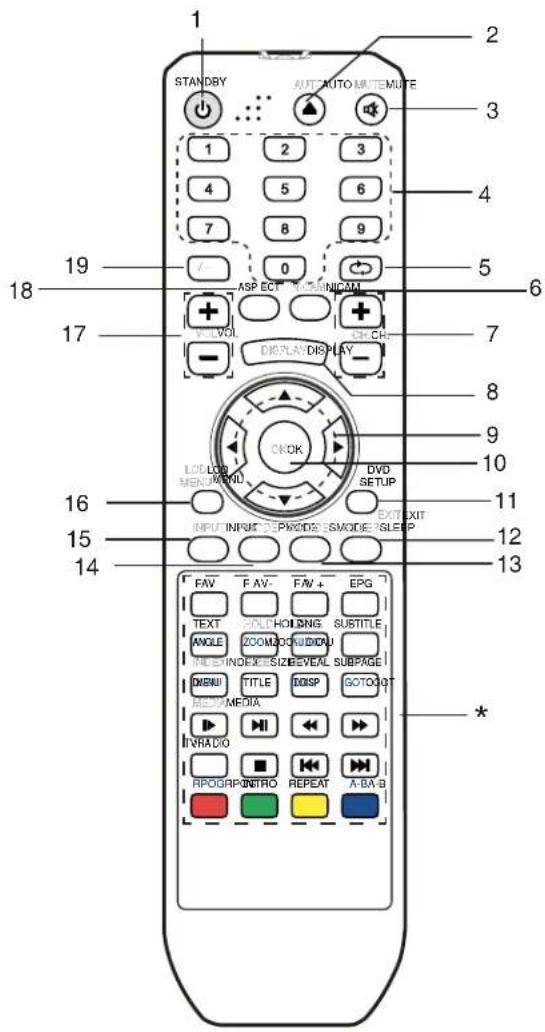

FERNBEDIENUNG

Bedientasten

1. Ein / Aus / Bereitschaftstaste (_)

2. DVD-Auswurftaste (AUTO)

3. Ton Aus (MUTE)

4. Nummerntasten (0, 1\~9)

5. Kanal erneut anzeigen (→)

6. NICAM-Auswahltaste (NICAM)

7. Kanalauswahl (+ CH. -)

8. Anzeigetaste (DISPLAY)

9. Navigationstasten (▲, ▶, ▼, ◀)

10. Bestätigungstaste (OK)

11. DVD-Einstellungsmenü / Menü verlassen (DVD SETUP/EXIT)

12. Einschlaftimer (SLEEP)

13. Soundmodus (SMODE)

14. Bildmodus (PMODE)

15. Eingangssignalauwahl (INPUT)

16. LCD-Menü (LCD MENU)

17. Lautstärke (+ VOL -)

18. Anzeigemodus (ASPECT)

19. Doppelstellentaste (-/-)

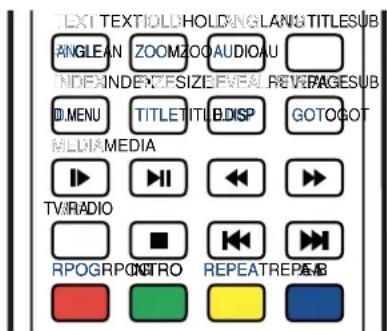

*. Sondertasten:

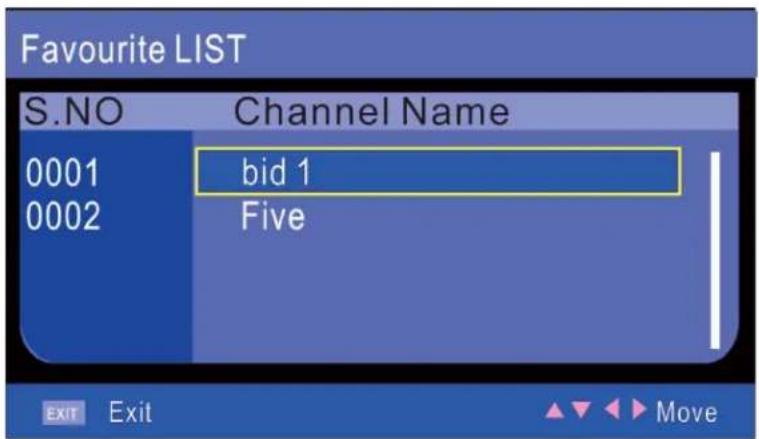

FAV: Favoritenliste

FAV-: Favoritenprogramm vor

FAV+: Favoritenprogramm zurück

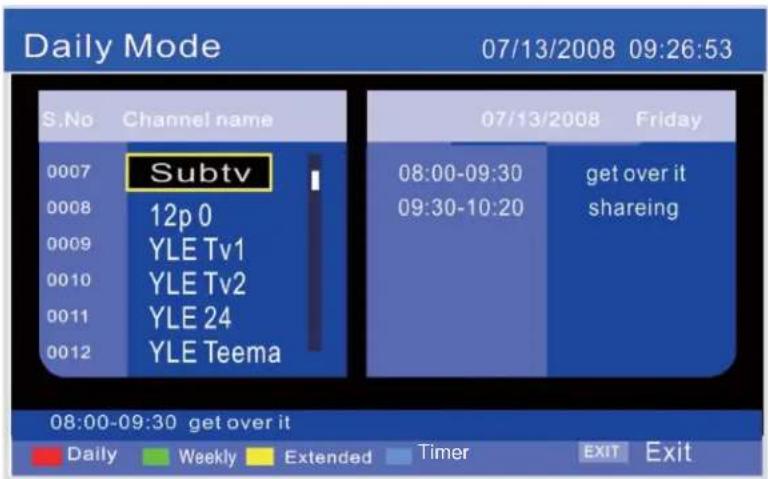

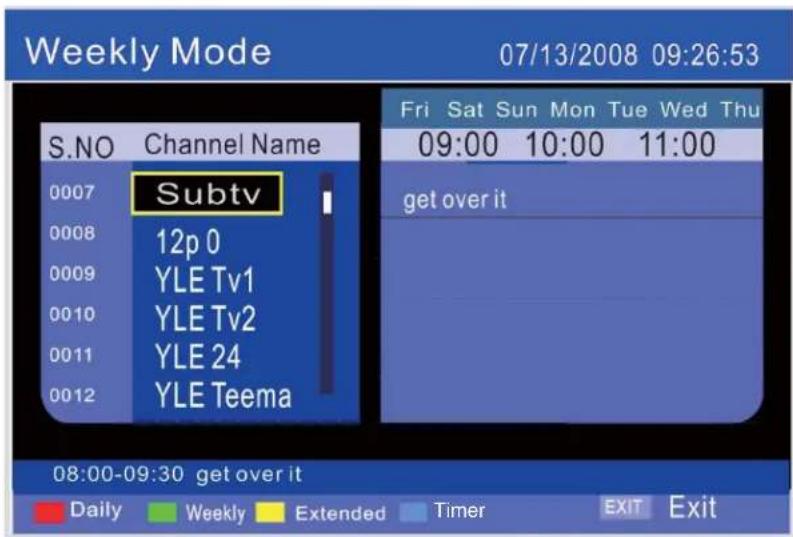

EPG: Elektronischer Programmführer

TEXT/ANGLE: Fernsehtext / DVD-Kamerawinkel

HOLD/ZOOM: Seitenstopp (Fernsehtext) / Bildvergrößerung/-verkleinerung (DVD)

LANG/AUDIO: Sprache / Audiosprache

SUBTITLE: Untertitel (DVD)

INDEX/D.MENU: Seitenindex (Fernsehtext) / Disc-Menü

SIZE/TITLE: Größe (Fernsehtext) / Titel

REVEAL/D.DISP: Versteckte Inhalte anzeigen (Femsehtext)/Disc-Menü

SUBPAGE/GOTO: Unterseite (Fernsehtext) / Suchen

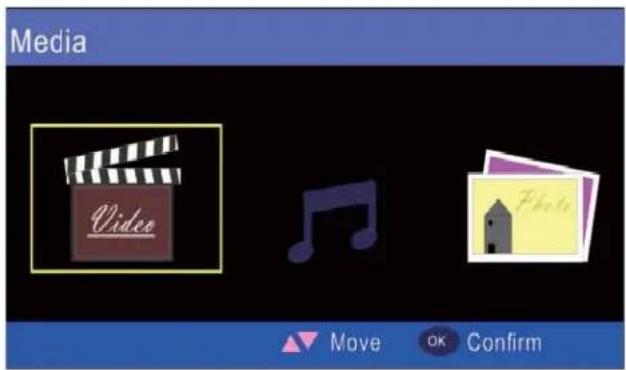

MEDIA/▶: Medienauswahl / Einzelbild (DVD)

▶ II: Wiedergabe/Pause (DVD)

◀◀: Schnellrücklauf

▶▶: Schnellvorlauf

TV/RADIO: TV/Radio-Modusauswahl

■: Stopp (DVD)

Zurück

▶▶: Vor

PROG: Rot / Programm (DVD)

INTRO: Cyan / Intro (DVD)

REPEAT: Gelb / Wiederholung (DVD)

A-B: Blau / A-B Abschnittswiederholung (DVD)

Einlegen der Batterien
Zwei Batterien des Typs LR03/AAA

Hinweis:

- Helles Sonnenlicht oder andere Beleuchtung kann zu Funktionsstörungen in der Bedienung der Fernbedienung führen.

- Nehmen Sie die Batterien heraus, wenn der Player für längere Zeit nicht benutzt wird. Ansonsten können die Batterien Schäden verursachen.

• Die Tasten auf der Fernbedienung haben die gleichen Funktionen, wie die entsprechend markierten Tasten auf dem Hauptgerät.

Fernsehtextfunktion

TEXT: Betätigen Sie diese Taste, um den Fernsehtextmodus zu aktivieren und betätigen Sie die Taste erneut wenn Sie Text und Bild zur gleichen Zeit anzeigen wollen. Betätigen Sie die Taste erneut, um den Fernsehtextmodus wieder zu verlassen.

SUBPAGE: Dies bezieht sich auf vorhandene Unterseiten der Fernsehtextseiten. Wenn diese Taste betätigt wird, werden Sie auf dem Bildschirm aufgefordert eine Unterseite zu wählen. Wenn keine Unterseite vorhanden ist, erscheint keine Anzeige. In den meisten Fällen ist keine Unterseite vorhanden.

HOLD: Betätigen Sie diese Taste, um den Seitenwechsel zu stoppen. Betätigen Sie die Taste erneut, wenn Sie mit dem Seitenwechsel fortfahren möchten.

SIZE: Betätigen Sie diese Taste, um die obere Seitenhälfte zu vergrößern. Betätigen Sie die Taste ein zweites Mal, um die untere Seitenhälfte zu vergrößern. Mit einer dritten Betätigung kehren Sie wieder zur normalen Anzeige zurück.

REVEAL: Betätigen Sie diese Taste zur Anzeige versteckter Informationen. Betätigen Sie diese Taste ein zweites Mal, um den Seiteninhalt wieder zu verstecken.

INDEX: Betätigen Sie diese Taste im Fernsehtextmodus zur Anzeige der Inhaltsseite.

Benutzen Sie die Zifferntasten 0\~9 auf der Fernbedienung, um den Inhalt einer bestimmten Seite anzuzeigen. "▲/▼" auf der Fernbedienung können Sie benutzen, um den Inhalt der vorigen oder nächsten Seite anzuzeigen.

Mithilfe der Farbtasten auf der Fernbedienung können Sie auf Seiten zugreifen, die über einen Farbcode verfügen.

FAST TEXT:

Die FARB TASTEN werden für den Schnellzugriff auf Seiten mit Farbcode benutzt, die mithilfe von FAST TEXT übertragen werden.

Beispiel:

ROT für Stadtinformationen,

CYAN für Reiseinformationen,

GRÜN fü Wetterinformationen,

GELB für Fernsehprogramme.

DVD-Funktion

ANGLE: Betätigen Sie diese Taste zur Anzeige des aktuellen Kamerawinkels. Betätigen Sie die Taste erneut, um eventuell vorhandene andere Kamerawinkel anzuzeigen (nur im DVD-Modus). Hinweis: Die vorhandenen Kamerawinkel sind abhängig von DVD-Inhalt.

ZOOM: Betätigen Sie diese Taste zum vergrößern des Bildes. Es stehen 3 Vergrößerungsarten zur Verfügung.

AUDIO: Betätigen Sie diese Taste zur Auswahl des Soundmodus (nur im DVD-Modus).

SUBTITLE: Anzeige des momentanen Untertitels.

D.MENU: Betätigen Sie diese Taste zur Anzeige des Disc-Menüs.

TITLE: Betätigen Sie diese Taste zur Anzeige des Titels (nur im DVD-Modus).

D.DISP: Betätigen Sie diese Taste zur Anzeige von Disc-Informationen (nur im DVD-Modus).

GOTO: Betätigen Sie diese, um die das Suchmenü aufzurufen.

▶: Benutzen Sie diese Taste zur Einzelbildwiedergabe.

▶ II Betätigen Sie diese Taste zum Starten und vorübergehenden Anhalten der Wiedergabe (nur im DVD-Modus).

◀◀ Schnellrücklauf. Es stehen 5 verschiedene Geschwindigkeiten zur Verfügung (nur im DVD-Modus).

▶▶: Schnellvorlauf. Es stehen 5 verschiedene Geschwindigkeiten zur Verfügung (nur im DVD-Modus).

■ Betätigen Sie diese Taste zum Stoppen der Wiedergabe (nur im DVD-Modus).

Benutzen Sie diese Tasten, um zum vorigen Kapitel/Titel zu springen (nur im DVD-Modus).

▶▶: Benutzen Sie diese Tasten, um zum nächsten Kapitel/Titel zu springen (nur im DVD-Modus).

PROG: Betätigen Sie Programmbearbeitung der Disc (nur im DVD-Modus).

INTRO: Betätigen Sie diese Taste zur Intro-Wiedergabe des Disc-Inhalts (nur im DVD-Modus).

REPEAT: Zur automatischen Wiedergabe von Disc-Inhalten können Sie einen Wiederholungsmodus (OFF/CHAPTER/TRACK/REP ALL) wählen (nur im DVD-Modus).

A-B: Wiederholung zwischen den Punkten A und B (nur im DVD-Modus).

INBETRIEBNAHME

1. Schließen Sie die Antenne oder die DTV-STB am 75Ω-Antennenanschluss an.
2. Schalten Sie den Fernseher ein.

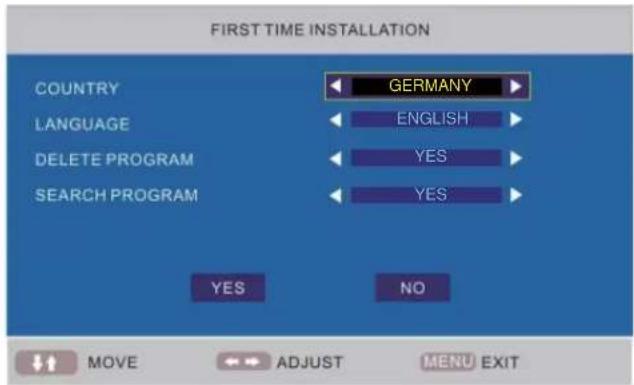

3. Der folgende Installationsdialog erscheint auf dem Bildschirm:

1. Benutzen Sie [▲] oder [▼] zur Auswahl der gewünschten Einstellungen.
2. Benutzen Sie [◀] oder [▶] zur Verändern der Einstellungen.
3. Betätigen Sie [▼] zur Auswahl von „YES“ und betätigen Sie [OK] zur Bestätigung.

Hinweis:

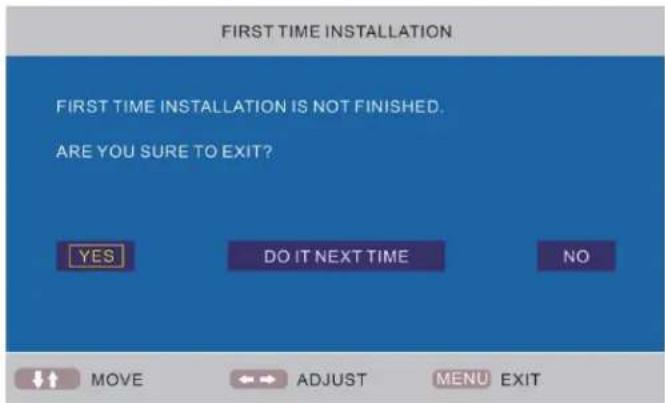

Um den Installationsvorgang abzubrechen, betätigen Sie [▼] zur Auswahl von „NO“ und der folgende Dialog erscheint:

Betätigen Sie die [MENU] zum Löschen der Kanäle.

Hinweis:

Der Installationsdialog erscheint jedesmal, nachdem Sie einen Reset durchgeführt haben. Schalten Sie das Gerät danach aus und wieder ein.

TV-Informationen

Betätigen Sie [DISPLAY], um die Programminformationen anzuzeigen.

GRUNDLEGENDE BEDIENUNG

Vergewissern Sie sich, dass alle notwendigen Anschlüsse richtig verbunden sind, bevor Sie das Gerät einschalten.

Die Kontrolllampe leuchtet dann rot auf und das Gerät geht in den Bereitschaftsbetrieb.

Einschalten des Geräts

Betätigen Sie [☐], auf dem Hauptgerät.

Die Kontrolllampe leuchtet blau auf.

Ausschalten des Geräts

Betätigen Sie erneut [1] auf dem Hauptgerät, um das Gerät auszuschalten.

Das Gerät geht automatisch in den Bereitschaftsbetrieb.

Die Kontrolllampe leuchtet rot auf.

Einstellen der automatischen Ausschaltzeit

Die Schlaffunktion schaltet das Gerät automatisch nach Ablauf der eingestellten Wartezeit ab. Es stehen 9 Zeiteinstellungen zur Verfügung. Betätigen Sie [SLEEP] auf der Fernbedienung zur Auswahl der gewünschten Einschlafzeit:

0 Min. → 15 Min. → 30 Min. → 45 Min. → 60 Min.

→ 75 Min. → 90 Min. → 105 Min. → 120 Min.

(Der Einschlaf-Timer wird aktiviert, sobald Sie mit der Einstellung fertig sind.)

Überprüfen der verbleibenden Ausschaltzeit:

Betätigen Sie [SLEEP] auf der Fernbedienung für eine kurzzeitige Anzeige der verbleibenden Ausschaltzeit.

Auswahl eines TV-Senders

Nachdem Sie „ATV“ oder „DTV“ als Eingangssignal gewählt haben, können Sie eine der folgenden Methoden zur Auswahl eines Senders benutzen.

- Betätigen Sie [▲ CH] oder [CH ▼] (bzw. [-PROGRAM] oder [PROGRAM+] auf dem Hauptgerät).

oder

- Betätigen Sie direkt eine Ziffer von 0-9, um zu Ihrem bevorzugten Kanal zu schalten.

- Betätigen Sie [ ] zum zum zuletzt gewählten Menü-Kanal zu wechseln.

Auswahl des Bildmodus

Betätigen Sie die Taste [PMODE] auf der Fernbedienung zur Auswahl des gewünschten Bildmodus.

FMODEPMODE

Auswahl des Eingangssignals

Schalten Sie eventuell angeschlossene externe Gerät ein. Benutzen Sie die Taste [INPUT] zur Auswahl des korrekten Eingangssignals.

Das Eingangssignalmenü erscheint.

1. Betätigen Sie [▲▼], um die Auswahlbalken auf das gewünschte Eingangssignal zu bewegen.

1. Betätigen Sie OK (oder [◀▶]), zur Bestätigung.

Informationen zum gewählten Eingangssignal erscheinen für ein paar Sekunden auf dem Fernsehbildschirm.

Informationsanzeige

Betätigen Sie die Taste [DISPLAY] auf der Fernbedienung, um detaillierte Informationen zum aktuellen Einsgangssignal auf dem Bildschirm anzuzeigen.

DTV

TV

DVD

AV

SCART

YPBPR

HDMI

PC

MEDIA

Einstellen der Lautstärke

Benutzen Sie die Taste [VOL -] zum Verringern der Lautstärke. Benutzen Sie die Taste [+ VOL] zum Erhöhen der Lautstärke.

oder

NICAM-Funktion

Betätigen Sie [NICAM] auf der Fernbedienung, wenn das Eingangssignal auf „TV“ steht.

Diese Funktion hat keinen Effekt, wenn der entsprechende Kanal über kein Signal verfügt.

Sobald Sie die Taste [NICAM] betätigt haben, können Sie zwischen verschiedenen Tonoptionen, wie z. B. Mono, Stereo, Dual I oder Dual II wählen.

Einstellen der Audiosprache

Bei bestimmten Programmen mit Audiosprachoptionen kann die Betätigung der Taste [AUDIO] alternative Sprachen aktivieren.

Ton aus

Betätigen Sie [MUTE ☒] auf der Fernbedienung, um den Ton vorübergehend auszuschalten.

Betätigen Sie die Taste erneut (bzw. [+VOL]), um den Ton wieder anzuschalten.

EJTEMUTE

Auswahl des Soundmodus

Betätigen Sie die Taste [SMODE] auf der Fernbedienung zur Auswahl des gewünschten Soundmodus.

SMODESMODE

OSD-MENÜEINSTELLUNGEN

Menünavigation

Betätigen Sie die Taste [MENU] zur Anzeige des Bildschirmmenüs.

Betätigen Sie im Hauptmenü [▼] zur Anzeige (in sequenzieller Reihenfolge) von:

BILD → TON → FUNKTION → TV → DTV → PC → HDMI/YPBPR → MEDIA → ...

Wenn bestimmte Menüoptionen in schattiert angezeigt werden, bedeutet dies, dass diese Optionen im momentanen Einstellungsmodus nicht zur Verfügung stehen.

Allgemeine Bedienungweisen:

• Bei jedem Menü können Sie mithilfe der Tasten [▲, ▼] auf der Fernbedienung Optionen wählen.
• Benutzen Sie die Tasten [◀, ▶, ▲, ▼] auf der Fernbedienung zum Ändern oder Bestätigen Ihrer Einstellungen (achten Sie auf die Hinweise im unteren Teil der Bildschirmanzeige).
• Nachdem Sie mit der Einstellung einer Option fertig sind, betätigen Sie die Taste [MENU], um das Menü Schritt für Schritt zu verlassen. Wenn Sie die Taste [EXIT] betätigen, können Sie das Bildschirmmenü direkt verlassen.

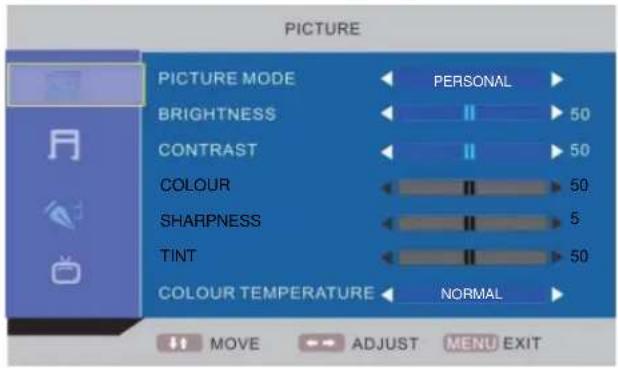

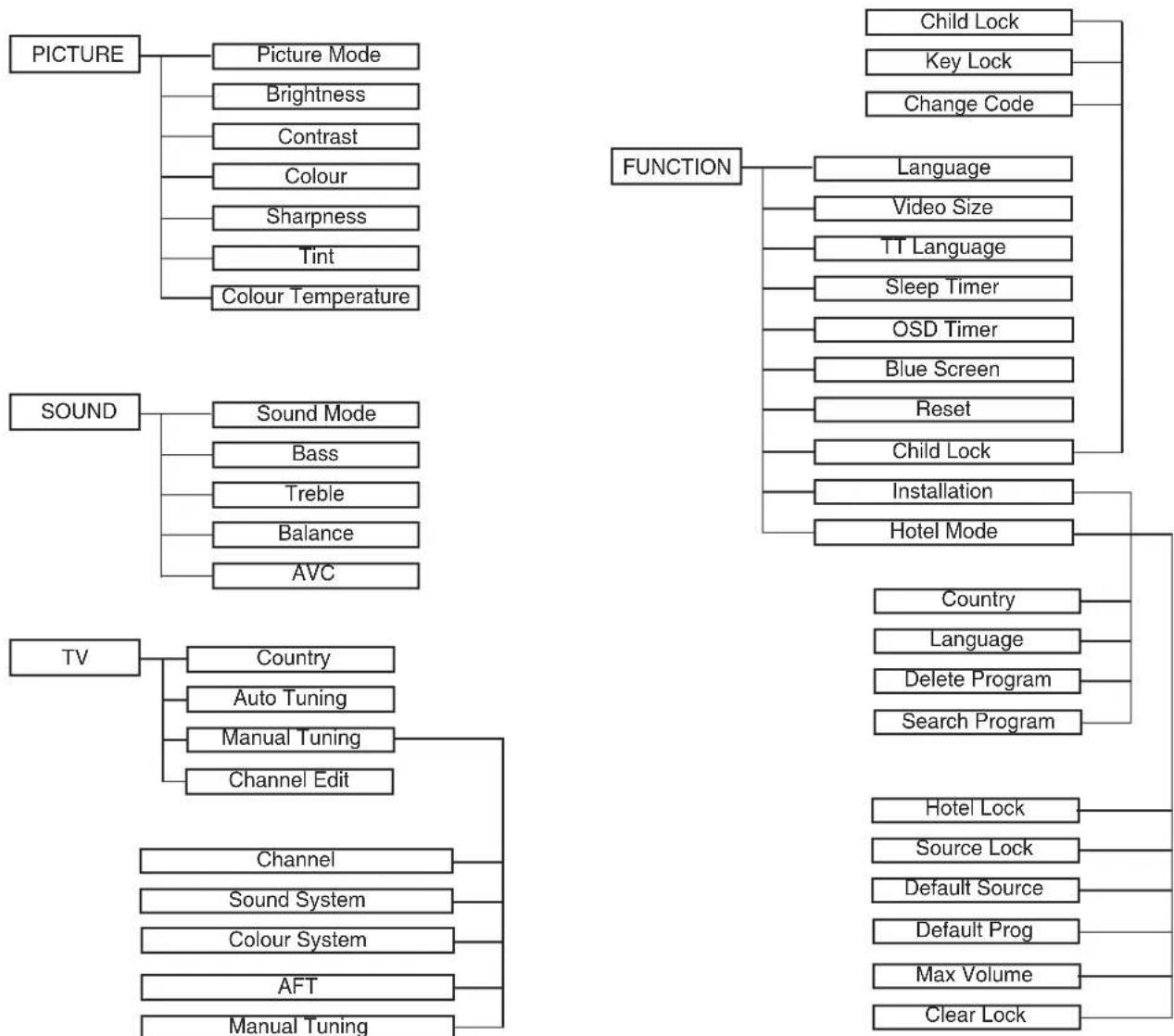

Bildschirmmenüaufbau:

    I["SOUND"] --> J["Sound Mode"]
    I --> K["Bass"]
    I --> L["Treble"]
    I --> M["Balance"]
    I --> N["AVC"]

    O["TV"] --> P["Country"]
    O --> Q["Auto Tuning"]
    O --> R["Manual Tuning"]
    O --> S["Channel Edit"]

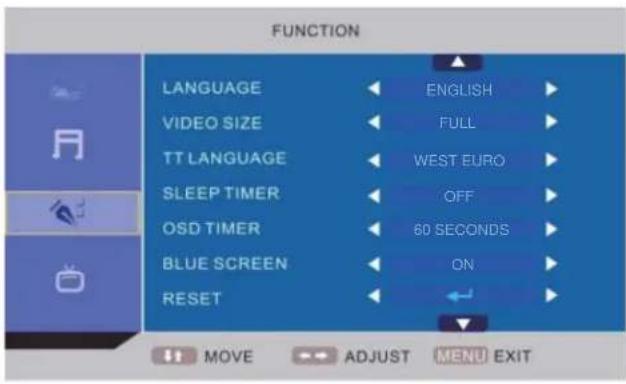

    T["FUNCTION"] --> U["Language"]
    T --> V["Video Size"]
    T --> W["TT Language"]
    T --> X["Sleep Timer"]
    T --> Y["OSD Timer"]
    T --> Z["Blue Screen"]
    T --> AA["Reset"]
    T --> AB["Child Lock"]
    T --> AC["Installation"]
    T --> AD["Hotel Mode"]

    AE["Country"] --> AF["Language"]
    AE --> AG["Delete Program"]
    AE --> AH["Search Program"]

    AI["Channel"] --> AJ["Sound System"]
    AI --> AK["Colour System"]
    AI --> AL["AFT"]
    AI --> AM["Manual Tuning"]

    AN["Hotel Lock"] --> AO["Source Lock"]
    AN --> AP["Default Source"]
    AN --> AQ["Default Prog"]
    AN --> AR["Max Volume"]
    AN --> AS["Clear Lock"]

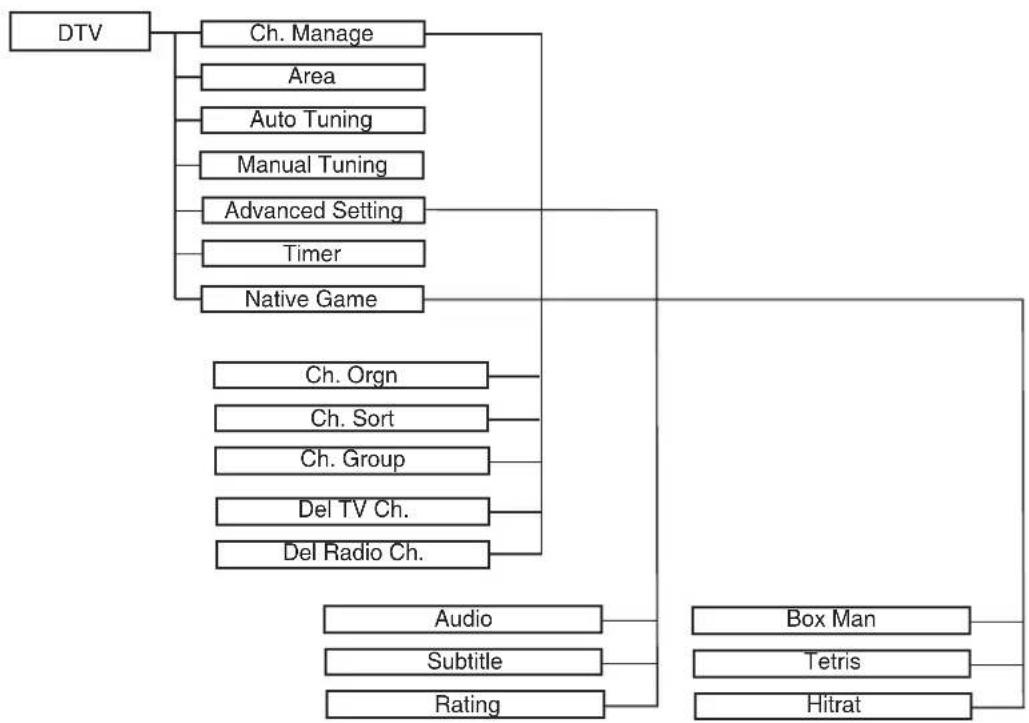

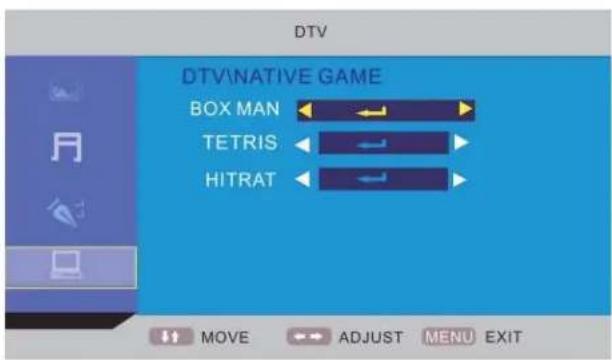

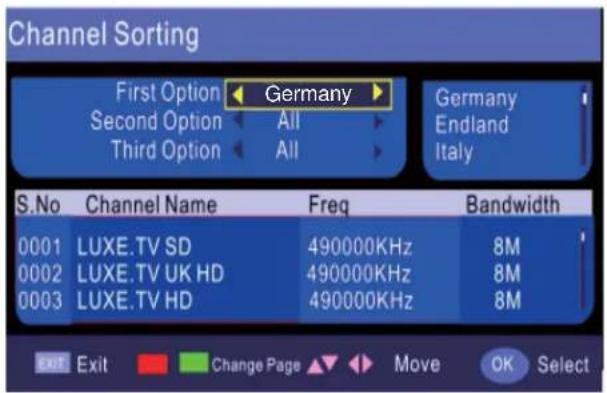

    H --> J["Ch. Sort"]
    H --> K["Ch. Group"]
    H --> L["Del TV Ch."]
    H --> M["Del Radio Ch."]
    I --> N["Audio"]
    I --> O["Subtitle"]
    I --> P["Rating"]
    N --> Q["Box Man"]
    N --> R["Tetris"]
    N --> S["Hitrat"]

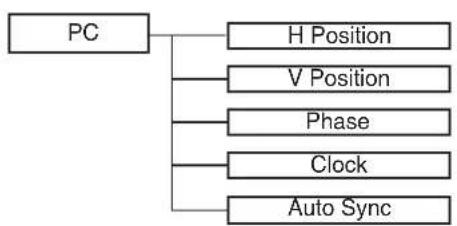


Hinweis: Benutzen Sie die rote Farbtaste, um den momentanen Kanal in die Favoritenliste einzutragen. Betätigen Sie die grüne Farbtaste, um den markierten Kanal zu löschen. Betätigen Sie die gelbe Farbtaste, um zur gewünschten Nummer zu gehen und betätigen Sie [▲/▼] zur Auswahl eines anderen Kanals. Betätigen Sie dann [OK] zur Bestätigung und betätigen Sie die blaue Farbtaste zum Einstellen des Timers.

Hinweis: Betätigen Sie die rote Farbtaste für die obere Seite und die grüne Farbtaste für die untere Seite. Die untere Seite ist eine Liste der Kanäle, die Sie auf der oberen Seite eingestellt haben.

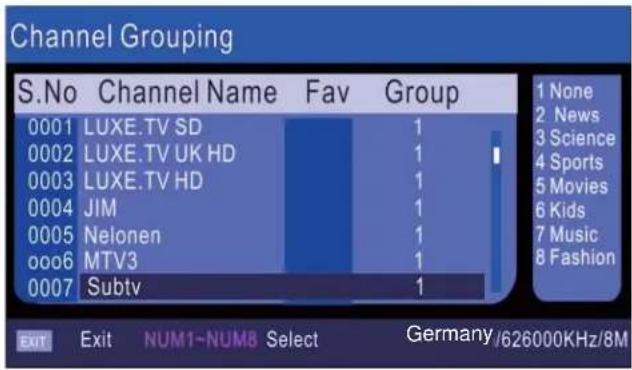

Hinweis: Betätigen Sie [▲▼] zur Auswahl des Kanal, den Sie einstellen wollen und betätigen Sie eine Ziffer (1\~8) für die gewünschte Gruppe (siehe rechte Seite). Betätigen Sie die Taste [EXIT] oder [LCD MENU], um ins oberen Seite zurückzukehren.

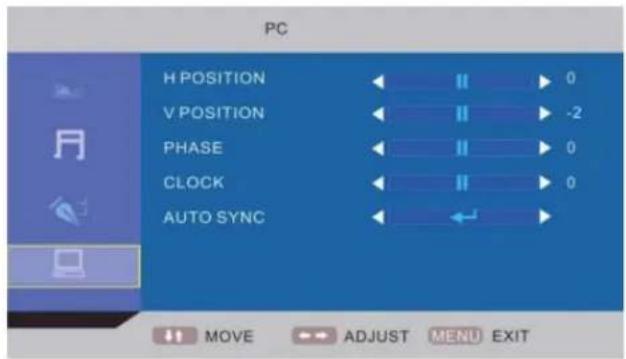

PC-MENÜ

Hinweis: Das Bildmenü ist identisch mit dem des Fernsehmenüs mit dem Unterschied, dass COLOUR, SHARPNESS und TINT deaktiviert (schattiert) sind und COLOUR TEMPERATURE aktiviert ist (verfügbare Optionen: WARM, COLD and NORMAL).

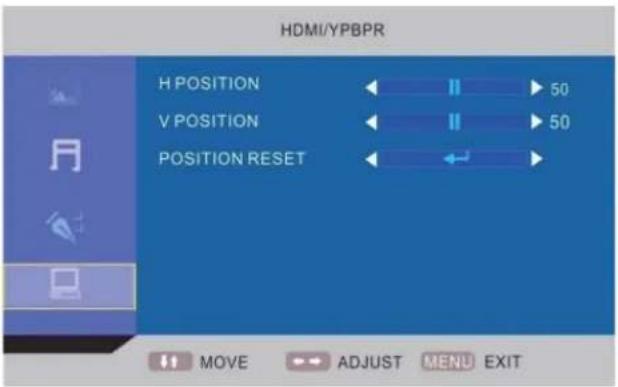

HDMI/YPBPR-MENÜ

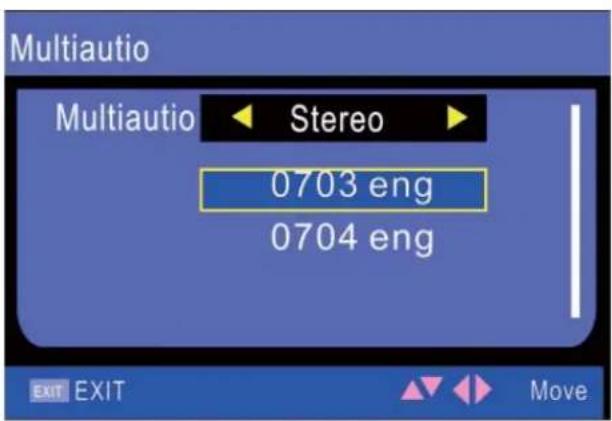

MULTIAUDIO-MENÜ

Hinweis: Betätigen Sie [LANG] für das Multiaudiomenü.

MEDIA-MENÜ

Hinweis: Benutzen Sie die Tasten [◀▶] zur Auswahl von Video/Music/Photo und betätigen Sie die OK-Taste zur Bestätigung.

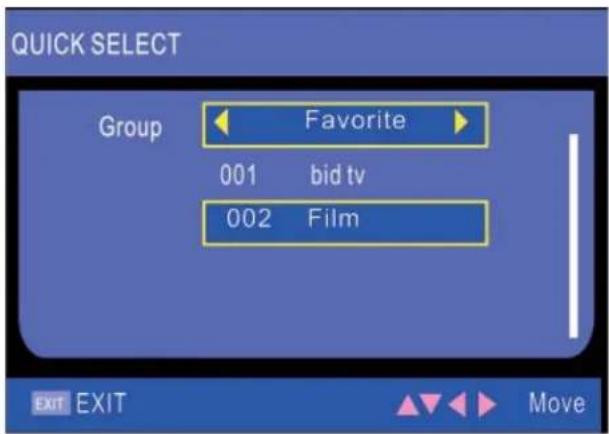

SCHNELLAUSWAHLMENÜ

Hinweis: Betätigen Sie [OK] für das Schnellauswahlmenü.

Für Digital-Fernsehen:

Favoritenliste

Hinweis: Betätigen Sie [FAV] für die Favoritenliste.

EPG-Menü

Hinweis: Betätigen Sie [EPG], um den Tagesmodus zu aktivieren.

Betätigen Sie rote Farbtaste, um den Tagesmodus zu aktivieren.

Betätigen Sie die grüne Farbstaste, um den Wochenmodus zu aktivieren.

Betätigen Sie [◀/▶] zum Wechseln des Kanals.

Betätigen Sie die Taste [▲/▼] zur Auswahl eines Kanals und Programms.

Betätigen Sie die gelbe Farbstaste in der Programmliste, um den erweiterten Modus zu aktivieren.

Betätigen Sie die blaue Farbstaste in der Programmliste zum Einstellen des Aufwecktimers.

Hotelsicherungsfunktion

Sie können auf die Untermenüs in folgender Reihenfolge zugreifen:

FUNCTION → Hotelmodus → Hotelsicherung → ...

Hotel Lock (Hotelsicherung): Hat Priorität über die beiden untenstehenden Optionen. Um die untenstehenden Optionen benutzen zu können, müssen Sie zunächst diese Funktion aktivieren.

Wenn die Funktion aktiviert ist, erhalten Sie Zugriff auf die anderen Optionen.

Source Lock (Signalsicherung): Stellen Sie hier ein Eingangssignal (z. B. TV oder HDMI) ein, dass Sie sperren wollen.

Default source (Standardsignal): Stellen Sie hier ein Eingangssignal ein, dass als Standardsignal beim Einschalten des Fernsehers benutzt werden soll.

Default Prog (Standardprogramm): Stellen Sie hier ein Fernsehprogramm für die Benutzung mit DTV oder ATV ein.

Max Volume (Max. Lautstärke): Stellen Sie hier die maximale Lautstärke ein.

Clear Lock (Sicherung aufheben): Aufheben aller Sperren.

PIN-Code:

(Die Standardeinstellung ist „0000“.)

Wenn Sie das Passwort vergessen ...

Geben Sie „2008“ als PIN ein.

Halten Sie das Passwort vor Ihren Kindern geheim.

EINGEBAUTE DVD-PLAYER-FUNKTIONEN

Die folgenden Disc-Typen können mit diesem Gerät abgespielt werden.

Disc-Typ und Logo
DVD
CD

Regionscode

Der Regionscode ist im Gerät und den DVD-Videodiscs festgelegt. Dieses Gerät kann zusammen mit DVD-Videodiscs mit dem Regionscode 2 benutzt werden.

DVD-Videodiscs

DVDs werden in Titel unterteilt, die wiederum in Kapitel unterteilt sind.

Kapitel 1 Kapitel 2 Kapitel 1 Kapitel 2 Kapitel 3

Auf bestimmten DVD-Verpackungen befi nden sich Symbole. Beispiele:

3)	Mehrprachig
?	Mehrsprachige Untertitel
4)	Mehrfache Kamerawinkel
	Verschiedene Bildformate
1)	Regionscode
CC	Closed-Caption

Audio-CDs

Audio-CDs werden in verschiedene Musiktitel unterteilt (Audiospuren).

Musiktitel 1

Musiktitel 2

Musiktitel 3

Musiktitel 4

Musiktitel 5

ACHTUNG:

• Benutzen Sie nur die oben genannten Disc-Typen mit diesem Gerät. DVD-ROMs, CD-ROMs, CVDs, VCDs, etc. können nicht mit diesem Gerät abgespielt werden.
• Dieses Gerät kann ebenfalls DVD-Rs, die mit Filmen beschrieben sind, wiedergeben. Allerdings kann es in Ausnahmefällen dazu kommen, dass bestimmte DVD-Rs nicht abspielbar sind.
• DVD-Rs ohne Filme können nicht wiedergegeben werden.
• Videos auf DVD-RW-Discs können ebenfalls wiedergegeben werden. Allerdings kann es in Ausnahmefällen dazu kommen, dass bestimmte DVD-RWs nicht abspielbar sind. DVD-RW-Discs im VR-Modus können nicht wiedergegeben werden.
• DVD+R/+RW-Discs können ebenfalls wiedergegeben werden Allerdings kann es in Ausnahmefällen dazu kommen, dass bestimmte DVD+R/+RW-Discs nicht abspielbar sind.

Handhabung, Aufbewahrung und Reinigung der Discs

• Berühren Sie niemals das Disc-Ladefach, wenn sich die Disc noch bewegt.
• Benutzen Sie lediglich DVDs oder CDs mit einem Durchmesser von 12 bzw. 8 cm mit diesem Geräts. Fremdgegenstände können das Gerät beschädigen.
• Fingerabdrücke und Staub sollten vorsichtig mit einem weichen Tuch von der Aufnahmeseite entfernt werden. Wischen Sie die Disc immer in einer geraden Bewegung von der Mitte nach Außen.
• Benutzen Sie niemals Chemikalien, wie z. B. Plattenreiniger, Antistatik-Sprays, Benzin oder Verdünnungsmittel zur Reinigung der Discs. Diese Chemikalien beschädigen die Plastikoberfl äche der Disc permanent.
• Zum Herausnehmen einer Disc aus der Hülle, drücken Sie bitte in die Mitte und heben Sie die Disc an den Kanten vorsichtig heraus.
• Legen Sie die Discs nach der Benutzung zurück in Ihre Hüllen, um sie vor Staub und Kratzern zu schützen.
• Um ein Verbiegen der Discs zu vermeiden, setzen Sie sie niemals für längere Zeit direktem Sonnenlicht, hoher Luftfeuchtigkeit oder hohen Temperaturen aus.
• Befestigen Sie kein Papier oder Aufkleber auf den Discs und schreiben Sie nicht darauf. Scharfkantige Schreibinstrumente oder die Tinte von bestimmten Filzstiften kann die Oberfläche der Discs u. U. beschädigen.

Grundlegende Wiedergabebedienung

"Zerscheint in manchen Fällen während der Benutzung auf dem Fernsehbildschirm. Dieses Symbol bedeutet, dass die von Ihnen gewählte Funktion momentan nicht für die eingegte Disc verfügbar ist.

Vorbereitung

1. Schalten Sie den Fernseher ein und betätigen Sie die Taste [INPUT] mehrmals zur Auswahl des DVD-Modus.
2. Legen Sie eine Disc (mit der beschrifteten Seite zu Ihnen zeigend) in das Disc-Ladefach, bis Sie ein Klicken hören.

Die Wiedergabe startet automatisch vom ersten Titel/Kapitel/Datei.

Hinweis:

Wenn Sie einen anderen Modus gewählt haben und eine DVD einlegen, geht das Gerät automatisch in den DVD-Modus und startet die Wiedergabe.

Stoppen der Wiedergabe

[CD]

Betätigen Sie [▶ II], um die Wiedergabe vorübergehend anzuhalten. Betätigen Sie die Taste erneut, um mit der Wiedergabe fortzufahren.

[DVD]

Betätigen Sie die Taste [■], um die Wiedergabe vorübergehend zu stoppen.

Betätigen Sie die Taste [■], ein zweites Mal, um die Wiedergabe vollständig zu stoppen.

Verschiende Wiedergabefunktionen

DVD-Menüauswahl

Anmerkungen:

• Die Bedienungsweise ist von der verwendeten Disc abhängig.
- Bei bestimmten Discs ist kein Menü vorhanden.

1. Betätigen Sie die Taste [D.MENU] während der Wiedergabe.

Das DVD-Hauptmenü erscheint.

1. Benutzen Sie [▲], [▼], [◀] oder [▶] (bzw. die Zifferntasten) zur Auswahl der gewünschten Optionen.
2. Betätigen Sie [OK] zur Bestätigung. Die Wiedergabe Ihrer Auswahl beginnt.

Überspringen von Titeln

Um zum nächsten Titel oder Kapitel zu springen, betätigen Sie bitte während der Wiedergabe [▶▶].

Zurück springen

Um zum vorigen Titel oder Kapitel zu springen, betätigen Sie bitte während der Wiedergabe [I◀◀].

Hinweis:

Diese Funktion kann nur zum Überspringen von Kapiteln benutzt werden. Titel können bei DVDs nicht übersprungen werden.

Titelsuche [DVD]

Betätigen Sie [GOTO].

Benutzen Sie die Zifferntasten zur direkten Auswahl des gewünschten Titels.

Beispiel:

T: 01/01 C: 01/15

Wiederholung

Betätigen Sie die Taste [REPEAT], um die Wiederholungsfunktion zu aktivieren:

[DVD]

Sie wollen... Betätigen Sie die	REPEAT-Taste...
Kapitel wiederholen (CHAPTER)	Einmal
Titel wiederholen (TITLE)	Zweimal
Alles wiederholen (ALL)	Dreimal
Die Wiederholung ausstellen Vierma

[CD]

Sie wollen... Betätigen Sie die	REPEAT-Taste...
Einen einzelnen Titel wiederholen Einmal
Alle Titel wiederholen Zweimal
Die Wiederholung ausstellen Dreimal

A-B Abschnittswiederholung

1. Betätigen Sie während der Wiedergabe die Taste [A-B], um den Startpunkt (A) der Wiederholung zu setzen.
2. "A" erscheint auf dem Bildschirm.
3. Betätigen Sie die Taste [A-B] erneut, um den Endpunkt (B) zu setzen.
4. "AB" erscheint kurz auf dem Bildschirm.
5. Um mit der normalen Wiedergabe fortzufahren betätigen Sie die Taste [A-B] bitte erneut.

Auswahl der Untertitelsprache [DVD]

Betätigen Sie die Taste [SUBTITLE] solange während der Wiedergabe, bis die gewünschte Untertitelsprache auf dem Bildschirm erscheint.

Beispiel:

SUBTITLE 01/03 ENG

Hinweis:

Nicht jede Disc unterstützt diese Funktion.

Wechseln der Audiosprache (mehrsprachig) [DVD]

Diese Funktion ist nur dann gültig, wenn die eingelegte Disc mit mehrfachen Audiosprachen aufgenommen wurde.

Hello! Holà! ¡Hola!

Betätigen Sie die Taste [AUDIO] solange während der Wiedergabe, bis die gewünschte Sprache auf dem Bildschirm erscheint.

Anmerkungen:

• Wenn die gewünschte Sprache trotz betätigung der Taste nicht erscheint, ist die Sprache nicht auf der Disc vorhanden.
• Wenn Sie das Gerät zwischendurch ausgeschaltet oder eine andere Disc eingelegt haben, müssen Sie die Sprache erneut auswählen.
• Wenn die eingestellte Sprache nicht auf der Disc vorhanden ist, können nur vorhandene Sprachen gehört werden.

Informationensanzeige

Betätigen Sie die Taste [DISPLAY] mehrfach zur Anzeige von Disc-Informationen (Titel, Kapitel, Abspielzeit, Sprache, etc.).

Wiedergabe von Kodak-Picture/JPEG-CDs

Starten einer Diashow im Vorschaumodus:

1. Benutzen Sie [▲], [▶], [▼] oder [◀] zur Auswahl des gewünschten Bilds.
2. Um im Vorschaumodus zum nächsten bzw. vorigen Bild zu gehen, betätigen Sie oder .
3. Betätigen Sie die Taste [OK] oder [▶] (Wiedergabe), um die Diashow an dieser Stelle zu starten.

Während der Diashow:

• Betätigen Sie die Taste [11], um die Wiedergabe vorübergehend anzuhalten. Betätigen Sie die Taste [▶] (Wiedergabe), um mit der Wiedergabe fortzufahren.
• Benutzen Sie die Tasten [▶▶] und [◀◀], um zum vorigen bzw. nächsten Bild zu springen.
• Wenn das Bild auf dem Kopf steht oder gespiegelt ist, können Sie es mit den Tasten [▲], [▶], [▼] und [◀] spiegel bzw. drehen.

Ersteinstellungen

Sobald die Ersteinstellung abgeschlossen ist, kann das Gerät immer unter den gleichen Umständen benutzt werden. Die Einstellungen bleiben solange erhalten, bis Sie sie wieder ändern, selbst wenn Sie das Gerät vom Strom abtrennen.

• Betätigen Sie die Taste [DVD SETUP] zur Anzeige des Bildschirmmenüs.
• Betätigen Sie [▶] oder [◀] zur Auswahl eines Untermenüs.
• Benutzen Sie die Navigationstaste [▲] oder [▼], um in das markierte Untermenü zu gelangen.
• Betätigen Sie [DVD SETUP] zum Verlassen des OSD-Menüs.

Allgemeine Einstellungen

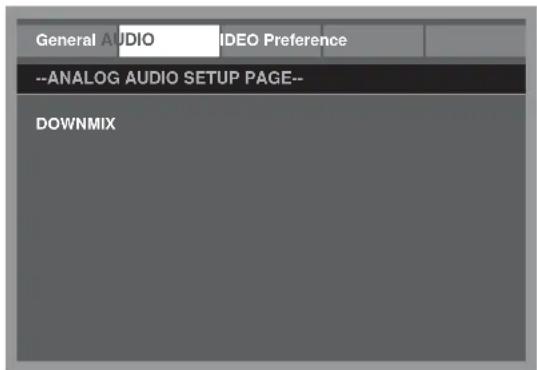

Audioeinstellungen

Dolby Digital-Einstellungen

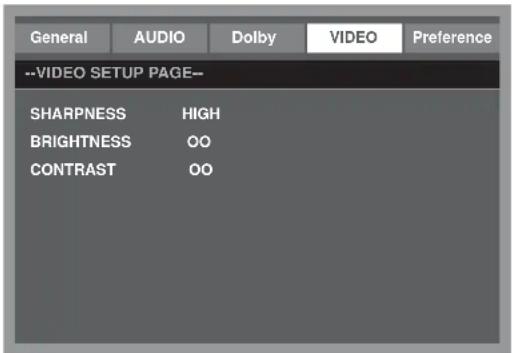

Videoeinstellungen

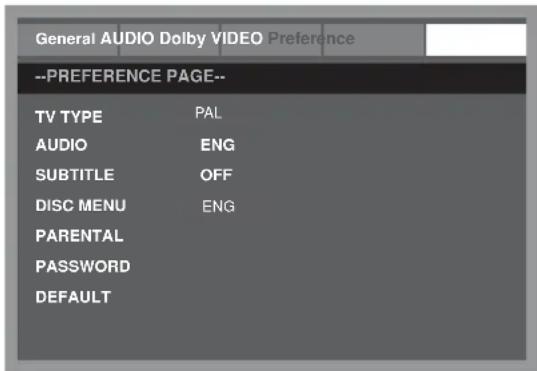

Weitere Einstellungen

WICHTIGER HINWEIS

Die Werkseinstellung des PIN-Codes ist „0000“. Sollten Sie das eingestellte Passwort vergessen, können Sie das Superuser-Passwort „2008“ benutzen.

WARTUNG

WARNUNG:

FÜR IHRE EIGENE SICHERHEIT SOLLTEN SIE DAS GERÄT VOR ALLEN REINIGUNGS- UND WARTUNGS-ARBEITEN VON STROM ABTRENNEN.

Reinigung des LCD-Bildschirms

Der LCD-Bildschirm darf nicht mit scharfkantigen Gegenständen berührt werden. Falls Sie Staub oder Fingerabdrücke auf der Bildschirmoberfläche wiederfinden, wischen Sie sie mit einem weichen, sauberen Tuch ab.

Wischen Sie den Bildschirm immer in einer geraden Linie von Innen nach Außen ab.

Benutzen Sie niemals Chemikalien, wie z. B. Plattenreiniger, Antistatik-Sprays, Benzin oder Verdünnungsmittel zur Reinigung des LCD-Bildschirms.

Reinigung des Hauptgeräts

Reinigen Sie die Außenseite des Geräts mit einem weichen, sauberen, mit etwas lauwarmen Wasser angefeuchteten Tuch. Benutzen Sie niemals Benzin, Verdünnungsmittel oder Alkohol, da diese Flüssigkeiten die Oberfläche beschädigen können.

FEHLERBEHEBUNG

Erscheinungsbild

Mögliche Ursache

Behebung

Kein Bild und Ton

Das Netzkabel ist nicht richtig am Hauptgerät angeschlossen. Schließen Sie das Netzkabel am Hauptgerät an.

Das Netzkabel ist nicht an einer Steckdose angeschlossen.

Verbinden Sie das Netzkabel mit einer Steckdose.

Es wurde das falsche Eingangssignal gewählt. Wählen die das korrekte Eingangssignal.

Das gewünschte Eingangssignal ist nicht vorhanden. Überprüfen Sie die Anschlüsse.

Kein Ton

Die Lautstärke wurde auf Null gestellt. Benutzen Sie VOL+ Taste zum Erhöhen der Lautstärke.

Die Taste ✗ auf der Fernbedienung wurde betätigt. Betätigen Sie die Taste ✗ (oder VOL+/-), um den Ton wieder einzuschalten.

Es wurde das falsche Tonsystem gewählt. Wählen Sie im Hauptmenü das korrekte Tonsystem für Ihren Fernseher.

Erscheinungsbild

Mögliche Ursache

Behebung

Kein Bild oder schwarzweißes Bild

Das eingestellte Farbsystem ist nicht für das Programm geeignet.

Stellen Sie das korrekte Farbsystem ein.

Das eingestellte Tonsystem ist nicht für das Programm geeignet.

Stellen Sie das korrekte Tonsystem ein.

Bild- oder Tonstörungen

Bestimmte Geräte können zu Interferenzen führen, wenn sie in der Nähe des Fernsehers aufgestellt werden.

Stellen Sie diese Geräte in außreichender Entfernung zum Fernseher auf.

Mehrere Geräte sind an der gleichen Steckdose angeschlossen.

Verbinden Sie das Netzkabel mit einer anderen Steckdose.

Es wurde das falsche Tonsystem gewählt.

Wählen Sie im Hauptmenü das korrekte Tonsystem für Ihren Fernseher.

Hinweis:

Wenn ein paar helle oder dunkle Flecken auf dem Fernsehbildschirm auftauchen, ist dies vollkommen normal.

TECHNISCHE DATEN

DVT 1523

Bildschirm

Bildschirmtyp	LCD
Bildschirmgröße	15.6 cm
Bildseitenverhältnis	16:9
Anzeigebereich	347.5 (H) X 196.8 (V)
Bildauflösung	1366 (H) X 768 (V)
Helligkeit	250 cd/m ^2
Kontrastverhältnis	500:1
Lochmaske	0.252 (H) X 0.252 (V) mm
Farben	16.7 M
Reaktionszeit	8 ms

Eigenschaften und Funktionen

HDMI-Kompatibel	480I, 480P, 576I, 576P, 720P, 1080I, 1080P
Wandaufhängung	VESA 100

TV-Empfang

Farbsystem:	PAL / SECAM
Tonsystem	B/G , I, D/K
Antennenimpedanz:	75 Ohm

Tuner-Frequenzbereich:

ATV	49MHz - 863MHz
DTV	VHF (174MHz - 230MHz)
	UHF (474MHz - 862MHz)

Stromnetzanforderungen

Stromversorgung	100-240V ~ 50/60 Hz
Stromverbrauch
maximal < 40W

DVD

Laser-Wellenlänge	650 nm / 795 nm
DVD-Region	2

Anschluss

Eingänge:
TV-Tuner (RF 75 )	1
Component-Video-Eingang (Y Pb Pr)	1
Videoeingang (AV)	1
SCART	1
VGA-Eingang (VGA)	1
PC-Audioeingang (PC AUDIO)	1
HDMI-Eingang (HDMI)	1
USB-Port	1

Ausgänge:

Koaxialausgang (COAXIAL OUT)	1
Kopfhörerausgang (○)	1

Unterstützte VGA-Auflösungen

bis zu 1360 x 768

Abmessungen (B x H x T)

Gerät mit Standfuß und Lautsprechern	402 x 313 x 160 mm
Gerät ohne Standfuß	402 x 282 x 65 mm

Nettogewicht

Gerät mit Standfuß und Lautsprechern

3.5 Kg

Betriebsbedingungen

Betriebstemperatur	5°C-35°C
Betriebsluftfeuchtigkeit	20%-80%

Hinweis:

Änderungen der technischen Daten sind vorbehalten.

DVT 1923

Bildschirm

Bildschirmtyp LCD

Bildschirmgröße 18.5 cm

Bildseitenverhältnis 16:9

Anzeigebereich 409 (H) X 230 (V)

Bildauflösung 1366 (H) X 768 (V)

Helligkeit 250 cd/m ^2

Kontrastverhältnis 1000:1

Lochmaske 0.3 (H) X 0.3 (V) mm

Farben 16.7 M

Reaktionszeit 5 ms

Eigenschaften und Funktionen

HDMI-Kompatibel 480I, 480P, 576I, 576P, 720P,

1080I, 1080P

Wandaufhängung VESA 100

TV-Empfang

Farbsystem: PAL / SECAM

Tonsystem B/G, I, D/K

Antennenimpedanz: 75 Ohm

Tuner-Frequenzbereich:

ATV 49MHz - 863MHz

DTV VHF (174MHz - 230MHz)

UHF (474MHz - 862MHz)

Stromnetzanforderungen

Stromversorgung 100-240V \~ 50/60 Hz

Stromverbrauch

maximal < 50W

DVD

Laser-Wellenlänge 650 nm / 795 nm

DVD-Region 2

Hinweis:

Änderungen der technischen Daten sind vorbehalten.

Anschluss

Eingänge:

TV-Tuner (RF 75Ω) 1

Component-Video-Eingang (Y Pb Pr) 1

Videoeingang (AV) 1

SCART 1

VGA-Eingang (VGA) 1

PC-Audioeingang (PC AUDIO) 1

HDMI-Eingang (HDMI) 1

USB-Port 1

Ausgänge:

Koaxialausgang (COAXIAL OUT) 1

Kopfhörerausgang (♀) 1

Unterstützte VGA-Auflösungen

bis zu 1360 x 768

Abmessungen (B x H x T)

Gerät mit Standfuß und Lautsprechern 466 x 353 x 180 mm

Gerät ohne Standfuß 466 x 309 x 73 mm

Nettogewicht

Gerät mit Standfuß und Lautsprechern 4.7 Kg

Betriebsbedingungen

Betriebstemperatur 5°C-35°C

Betriebsluftfeuchtigkeit 20%-80%

DVT 2223

Bildschirm

Bildschirmtyp LCD

Bildschirmgröße 21.6 cm

Bildseitenverhältnis 16:9

Anzeigebereich 477.5 (H) X 268.5 (V)

Bildauflösung 1920 (H) X 1080 (V)

Helligkeit 300 cd/m ^2

Kontrastverhältnis 1000:1

Lochmaske 0.248 (H) X 0.248 (V) mm

Farben 16.7 M

Reaktionszeit 5 ms

Eigenschaften und Funktionen

HDMI-Kompatibel 480I, 480P, 576I, 576P, 720P,

1080I, 1080P

Wandaufhängung VESA 100

TV-Empfang

Farbsystem: PAL / SECAM

Tonsystem B/G, I, D/K

Antennenimpedanz: 75 Ohm

Tuner-Frequenzbereich:

ATV 49MHz - 863MHz

DTV VHF (174MHz - 230MHz)

UHF (474MHz - 862MHz)

Stromnetzanforderungen

Stromversorgung 100-240V \~ 50/60 Hz

Stromverbrauch

maximal < 72W

DVD

Laser-Wellenlänge 650 nm / 795 nm

DVD-Region 2

Hinweis:

Änderungen der technischen Daten sind vorbehalten.

Anschluss

Eingänge:

TV-Tuner (RF 75Ω) 1

Component-Video-Eingang (Y Pb Pr) 1

Videoeingang (AV) 1

SCART 1

VGA-Eingang (VGA) 1

PC-Audioeingang (PC AUDIO) 1

HDMI-Eingang (HDMI) 1

USB-Port 1

Ausgänge:

Koaxialausgang (COAXIAL OUT) 1

Kopfhörerausgang (♀) 1

Unterstützte VGA-Auflösungen

bis zu 1920 x 1080

Abmessungen (B x H x T)

Gerät mit Standfuß und Lautsprechern 534 x 399 x 196 mm

Gerät ohne Standfuß 534 x 354 x 76 mm

Nettogewicht

Gerät mit Standfuß und Lautsprechern 5.5 Kg

Betriebsbedingungen

Betriebstemperatur 5°C-35°C

Betriebsluftfeuchtigkeit 20%-80%

Lenco

DVT 1533

DVT 1933

DVT 2233

GEBRUIKERS-

HANDLEIDING

Inhoudsopgave

VOORZORGSMAATREGELEN .... D3

BEDIENING......D4

DE EERSTE KEER DE TV GEBRUIKEN ...... D7

BASIS BEDIENING ...... D8

OSD MENU INSTELLING ...... D9

INGEBOUWDE DVD-SPELER BEDIENING D16

ONDERHOUD D19

PROBLEMEN OPLOSSEN D19

SPECIFICATIONS......D20

Beste Klant,

EPG: Elektronische programmagids

TEXT/ANGLE: Teletekst knop / DVD hoek knop

HOLD/ZOOM: Teletekst hold knop / DVD zoom in/uit

Tuner ontvangstbereik:

ATV 49MHz - 863MHz

DTV VHF (174MHz - 230MHz)

UHF (474MHz - 862MHz)

Voeding

Stroominvoer 100-240V \~ 50/60 Hz

Stroomverbruik

Maximaal < 40W

DVD Kenmerken

Tuner ontvangstbereik:

ATV 49MHz - 863MHz

DTV VHF (174MHz - 230MHz)

UHF (474MHz - 862MHz)

Voeding

Stroominvoer 100-240V \~ 50/60 Hz

Stroomverbruik

Maximaal < 50W

DVD Kenmerken

Laser Golfl engte	650 nm / 795 nm
DVD Regionummer	2

Aansluitingen

Invoer:
TV Tuner (RF 75 )	1
Component Video Ingang (Y Pb Pr)	1
Video Ingang (AV)	1
SCART	1
VGA Ingang (VGA)	1
PC audio Ingang (PC AUDIO)	1
HDMI ingang (HDMI)	1
USB-poort	1

Uitvoer:

Tuner ontvangstbereik:

ATV 49MHz - 863MHz

DTV VHF (174MHz - 230MHz)

UHF (474MHz - 862MHz)

Voeding

Stroominvoer 100-240V \~ 50/60 Hz

Stroomverbruik

Maximaal < 72W

DVD Kenmerken

Laser Golfl engte	650 nm / 795 nm
DVD Regionummer	2

Aansluitingen

Invoer:

TV Tuner (RF 75Ω)	1
Component Video Ingang (Y Pb Pr)	1
Video Ingang (AV)	1
SCART	1
VGA Ingang (VGA)	1
PC audio Ingang (PC AUDIO)	1
HDMI ingang (HDMI)	1
USB-poort	1

Uitvoer:
