BEDIENUNGSANLEITUNG DED8724-46L DEDRA

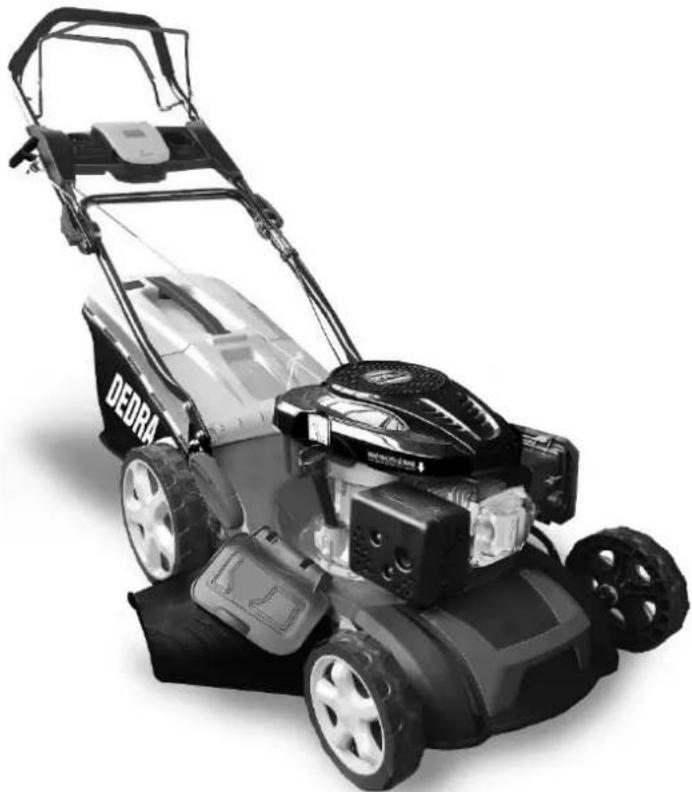

Rasenmäher mit Antrieb DE Bedienungsanleitung mit Garantiekarte

Alle Rechte vorbehalten. Die vorliegende Bedienungsanleitung wird durch das Urheber-recht geschützt. Kein Teil dieser Bedienungs-anleitung darf ohne schriftliche Einwilligung von Dedra Exim vervielfältigt oder verbreitet werden. Dedra Exim behält sich das Recht vor, Konstruktions- und technische Änderungen sowie Änderungen in der Zusammensetzung vorzunehmen, ohne vorher darüber zu informieren. Diese Änderungen können kein Grund zur Reklamation des Produkts bilden. Die Bedienungsanleitung ist auf der Internetseite www.dedra.pl zugänglich.

DE Inhaltsverzeichnis

1. Photos und Abbildungen
2. Sicherheitshinweise
3. Gerätebeschreibung
4. Einsatzgebiete
5. Einsatzeinschränkungen
6. Technische Daten
7. Vorbereitungen vor dem Einsatz
8. Gerät einschalten
9. Gerätegebrauch
10. Gerätebedienung
11. Ersatzteile und Zubehörn
12. Störungen selbst beseitigen
13. Gerätekomponenten
14. Garantieurkunde
    Übersetzung der Originalanleitung

Die Konformitätserklärung wurde dieser Anleitung separat beigefügt. Fehlende Konformitätserklärung ist nach Rücksprache bei Dedra Exim Sp. z o.o. einzuholen.

Beim Betrieb des Geräts immer die grundlegenden Sicherheitshinweise befolgen, um Brand, Stromschlag oder mechanische Verletzungen zu vermeiden.

Lesen Sie die Bedienungsanleitung, bevor Sie das Gerät verwenden. Die Bedienungsanleitung und Konformitätserklärung aufbewahren. Strenge Beachtung der in der Bedienungsanleitung enthaltenen Hinweise und Anweisungen wird zur Verlängerung der Lebensdauer des Geräts beitragen.

Während des Betriebs unbedingt die in der Anleitung zur Arbeitssicherheit enthaltenen Anweisungen einhalten.

Falls das Gerät an eine andere Person übergeben wird, auch die Bedienungsanleitung sowie die Konformitätserklärung überreichen. Die Firma Dedra Exim haftet nicht für Unfälle, die als Folge der Nichtbeachtung von Anweisungen zur Arbeitssicherheit aufgetreten sind. Man soll alle Sicherheitshinweise und die Bedienungsanleitung sorgfältig lesen. Nichtbeachtung von Warnhinweisen und Anleitungen kann zum Unfall, Brand und/oder schweren Verletzungen führen.

2. Sicherheitshinweise

1. Allgemeine Sicherheitsbestimmungen

a. Lesen Sie die Bedienungsanleitung sorgfältig durch. Machen Sie sich mit den Steuerelementen vertraut.
b. Lassen Sie die Maschine nicht von Kindern oder Personen bedienen, die mit dem Handbuch nicht vertraut sind.
c. Die Maschine darf nur von geschulten Bedienern benutzt werden. Verwenden Sie das Gerät nicht, wenn Sie müde, krank oder unter dem Einfluss von Alkohol oder anderen Drogen stehen.
d. Arbeiten Sie nicht in der Nähe von Umstehenden, Kindern oder Haustieren.
e. Denken Sie daran, dass der Maschinenbediener für die Sicherheit anderer Personen und deren Eigentum verantwortlich ist.
f. Tragen Sie bei der Arbeit rutschfeste Sicherheitsschuhe und lange Hosen. Arbeiten Sie nicht barfuß oder in offenen Schuhen.
g. Überprüfen Sie vor der Arbeit den Bereich sorgfältig und entfernen Sie alle Gegenstände, die von der Maschine ausgeworfen werden könnten.
h. Vor Arbeitsbeginn auf beschädigte oder abgenutzte Teile prüfen. Alle beschädigten oder verschlissenen Teile sollten ersetzt werden.
i. Arbeiten Sie nur bei Tageslicht oder gutem Kunstlicht
j. Halten Sie bei Arbeiten an Hängen immer eine stabile Position.
k. Gehen Sie während der Arbeit, laufen Sie niemals.

I. Wenn die Maschine auf ihren Rädern montiert ist, fahren Sie immer über die Seite des Abhangs, niemals auf und ab, wenn Sie an Abhängen arbeiten.

m. Seien Sie besonders vorsichtig, wenn Sie die Richtung ändern, während Sie an Hängen arbeiten.

n. Arbeiten Sie nicht an zu steilen Hängen.

o. Seien Sie äußerst vorsichtig, wenn die Maschine in Ihre Richtung gezogen wird.

p. Ändern Sie nicht die Einstellungen oder Parameter des Motors und der Sicherheitssysteme der Maschine.

q. Starten Sie den Motor wie in der Bedienungsanleitung angegeben und halten Sie Ihre Füße von beweglichen Teilen der Maschine fern.

r. Halten Sie Hände und Füße von beweglichen Maschinenteilen fern.

s. Heben oder tragen Sie die Maschine niemals bei laufendem Motor.

t. Stellen Sie den Motor ab, wenn Sie sich von der Maschine entfernen.

u. Stellen Sie sicher, dass alle Startverriegelungen und Bedienelemente für die Anwesenheit des Bedieners ordnungsgemäß funktionieren. Führen Sie regelmäßige Inspektionen durch.

v. Der Rasenmäher darf nicht ohne den vollständigen Grasfänger oder ohne die selbstschließenden Schutzvorrichtungen in der Auslassöffnung betrieben werden.

w. Machen Sie während des Betriebs regelmäßig Pausen, da Sie Geräuschen und Vibrationen sowie Motorabgasen ausgesetzt sind.

x. Halten Sie den Rasenmäher in gutem Zustand. Alle Wartungs- und Austauscharbeiten sollten bei abgestelltem Motor durchgeführt werden.

2. Sicherheitsbestimmungen für Verbrennungsmotoren

a. WARNUNG! - Kraftstoff ist leicht entflammbar.

b. Lagern Sie den Kraftstoff in speziell angepassten Tanks.

c. Im Freien tanken. Rauchen Sie beim Tanken nicht.

d. Tanken Sie vor Arbeitsbeginn auf. Entfernen Sie nicht den Tankdeckel und tanken Sie nicht bei laufendem oder heißem Motor.

e. Wenn Kraftstoff verschüttet wird, starten Sie die Maschine nicht. Bewegen Sie die Maschine vom Verschütten weg und vermeiden Sie Zündquellen, bis der Kraftstoff vollständig verdunstet ist.

f. Lassen Sie den Motor nicht in einem geschlossenen Raum laufen, in dem sich gefährliche Kohlenmonoxiddämpfe ansammeln können

g. Reduzieren Sie die Gaseinstellung, bevor Sie den Motor abstellen.

h. Lagern Sie die Maschine niemals mit Kraftstoff im Tank in geschlossenen Räumen, in denen sich gefährliche Dämpfe ansammeln können.

i. Lassen Sie den Motor vollständig abkühlen, bevor Sie die Maschine einlagern.

j. Trocknen Sie den Kraftstofftank nur im Freien.

3. Zusätzliche Warnhinweise für Benzin-Rasenmäher

a. Berühren Sie niemals die Auspuffrohrabdeckung oder die Kühlerlamellen, wenn der Motor heißt ist, da Verbrennungsgefahr besteht. Während des Betriebs erreichen Komponenten wie Auspuffrohr, Motor und andere Oberflächen sehr hohe Temperaturen! Achten Sie auf die Markierungen auf dem Produkt.

b. Tragen Sie beim Entfernen und Wiedereinsetzen des Schneidmessers Arbeitshandschuhe.

c. Füllen Sie den Kraftstofftank nicht bis zum Rand des Öleinfüllstutzens! Lassen Sie etwas Platz für das Benzin zum Dekomprimieren. Stellen Sie sicher, dass der Tankdeckel nach dem Nachfüllen fest angezogen ist.

d. Abgenutztes oder beschädigtes Schneidmesser sollte sofort durch ein neues ersetzt werden.

e. Halten Sie Muttern, Bolzen und Schrauben in gutem Zustand, um einen sicheren Betrieb des Geräts zu gewährleisten.

f. Stellen Sie den Motor immer ab und ziehen Sie das Netzkabel der Zündkerze ab, bevor Sie den Mäher reinigen, warten oder reparieren.

Der Bediener oder Benutzer ist für Unfälle oder Gefahren für andere Personen oder die Umwelt verantwortlich.

3. Beschreibung des Geräts

Abb. A: 1. Griff, 2. Bremshebel, 3. Antriebskupplungshebel, 4. Starterseilgriff, 5. Tankdeckel, 6. Öleinfüllschraube, 7. Grasfänger, 8. Schnitthöheneinstellhebel, 9. Seitenentladung, 10. Zündkerzenanschlusskabel, 11. Luftfilter, 12. Schalldämpfer, 13. Drehzahlregler. 14. Panel

4. Zweckbestimmung des Geräts

Dieses Gerät ist ausschließlich für Mähen von natürlichem Gras bestimmt. Eine andere Verwendung als die bestimmungsgemäße Verwendung des Gerätes ist nicht gestattet.

Es ist zulässig, das Gerät bei Bau- und Renovierungsarbeiten,

Reparaturwerkstätten, bei Amateur-Arbeiten unter gleichzeitiger Einhaltung der Verwendungsbedingungen und zulässigen Arbeitsbedingungen, die in der Bedienungsanleitung enthalten sind, zu nutzen.

5. Einsatzbeschränkungen

Das Gerät darf ausschließlich gemäß den unten genannten "Zulässigen Arbeitsbedingungen" genutzt werden.

Eigenmächtige Änderungen an mechanischem oder elektrischem Bau des Geräts, alle Modifikationen und Bedientätigkeiten, die nicht in der Bedienungsanleitung beschrieben wurden, werden als unzulässig angesehen und führen zum sofortigen Verlust der Garantieansprüche sowie zum Verlust der Gültigkeit der Konformitätserklärung.

Nicht bestimmungsgemäße Verwendung oder Verwendung nicht gemäß der Bedienungsanleitung führt zum sofortigen Verlust der Garantieansprüche.

Zulässige Arbeitsbedingungen

Das Gerät ist nur zur Verwendung im Freien bestimmt. Bei Niederschlag und Blitzgefahr nicht in Betrieb nehmen.

6. Technische Daten

Modell	DED8724	DED8725
Schnittbreite [cm]	460	510
Leistung des Motors [kW]	2,7	3,6
Hubraum [cm3]	159	196
Maximale Motordrehzahl [min-1]	2800	2800
Gewicht des Geräts [kg]	34	35
Schnitthöhe [mm]	25-75	25-75
Kapazität des Ölbehälters [l]	0,6	0,6
Kapazität des Kraftstofftanks [l]	1	1,4
Garantierter Schalleistungspegel LWA [dB(A)]	96	98
Schalldruckpegel am Platz des Bedieners LpA [dB(A)]	82,1	82,7
Messunsicherheit K für LpA [dB(A)]	3	3
Schalleistungspegel LWA [dB(A)]	93,7	94,5
Messunsicherheit K für LWA [dB(A)]	1,6	1,16
Schwingungsemissionswert ah [m/s2]	3.026	3.144
Messunsicherheit K für Schwingungen [m/s2]	1,5	1,5

Information zum Lärmpegel und den Vibrationen

Der Gesamtwert der Vibrationen a h und die Messunsicherheit wurden nach ISO 5395-1:2013ermittelt und in der Tabelle aufgeführt.

Die Lärmemission wurde nach ISO 5395-1:2013, ermittelt und die Werte sind in der vorgenannten Tabelle aufgeführt.

! ACHTUNG

Der Lärm kann Gehörschäden herbeiführen, deshalb ist ein Gehörschutz bei der Arbeit zu tragen!

Der deklarierte Gesamtwert von Vibrationen / Lärmpegel wird nach einem standardmäßigen Prüfverfahren ermittelt und kann zum gegenseitigen Gerätevergleich verwendet werden. Der genannte Vibrations- / Lärmwert kann auch für eine Erstbeurteilung der Vibrations- / Lärmexposition verwendet werden Der Vibrations- / Lärmwert kann beim Vororteinsatz in Abhängigkeit von der Gebrauchsweise der Werkzeuge, insbesondere von der jeweiligen

Werkstückbeschaffenheit, sowie von der erforderlichen Festlegung der Schutzmaßnahmen für den Bediener, von den deklarierten Werte abweichen. Um die Exposition unter den Ist-Einsatzbedingungen genau ermitteln zu können, sind alle Schritte des jeweiligen Prozesses zu berücksichtigen, die auch die Zeiträume umfassen, wenn das Werkzeug ausgeschaltet bzw. eingeschaltet bleibt, aber nicht eingesetzt wird.

7. Vorbereitung zum Betrieb

! ACHTUNG

Vor Inbetriebnahme muss das Gerät gemäß den nachfolgenden Anweisungen komplett montiert und

vorbereitet werden.

Griff montieren

Verbinden Sie den unteren Teil des Lenkers mit den Schrauben (Abb. B, 1) mit den Teilen des Gehäuses über den Hinterrädern (Abb. B.2).

Setzen Sie den oberen Teil des Griffs auf den unteren Teil und befestigen Sie ihn mit Schrauben (Abb. B, 3), Unterlegscheiben und Flügelmuttern (Abb. B, 4).

Installation einer zusätzlichen Verkleidung am Griff

Setzen Sie die zusätzliche Platte auf den zusammengebauten Griff und schrauben Sie die profilierten Laschen mit den mitgelieferten Schrauben an den Griff.

Befestigen Sie die Kabel an den Hebeln

Führen Sie das Bremskabel durch das Loch im Bremshebel (Abb. C, 1) und das Antriebskupplungskabel durch den Antriebskupplungshebel (Abb. C, 2). Stellen Sie sicher, dass sie sicher befestigt sind und nicht herausfallen.

Der Mäher kann in drei Modi arbeiten: Mähen mit Sammeln des geschnittenen Grases im Korb, Mähen mit Seitenauswurf, Mähen mit Mulchen.

Verwenden Sie den Mäher niemals ohne installierten Grasfänger oder Seitenauswurfschutz oder Mulchschutz.

Wählen Sie einen der drei Modi aus und befolgen Sie die Montageanleitung.

Betriebsart	Grasfänger	Seitenentladung sabdeckung	Mulchdecke
Sammeln in den Müll	+	-	-
Seitenentladung	-	+	+
Mulchen	-	-	+

(Das Zeichen "+" bedeutet, dass das Zubehör für eine bestimmte Betriebsart montiert werden muss, und das Zeichen "-" bedeutet, dass das Zubehör entfernt werden muss.).

Montage des Grasfangsacks

! ACHTUNG

Der Mäher wird mit eingesetzter Mulchklappe geliefert, die vor dem Aufsetzen des Grasfangsackes entfernt werden

muss (siehe Abb. F).

Wenn Sie das Gras mit angebrachtem Grasfangsack mähen möchten: heben Sie die hintere Klappe (Abb. D, 1) an, halten Sie den Sackgriff (Abb. D, 2) und hängen Sie ihn so ein, dass er in die Schlitzen einrastet (Abb. D, 3).

Montage der Abdeckung zum Mulchen

Wenn Sie das Gras mit dem Mulchen mähen möchten: heben Sie die hintere Abdeckung (Abb. F, 1) an und setzen Sie die Mulchklappe (Abb. F, 2) auf. Montieren Sie die Stützen der hinteren Abdeckung (Abb. G).

! ACHTUNG

Der Mäher ist mit einem Viertaktmotor ausgestattet, der ohne Motoröl geliefert wird. Vor der ersten

Inbetriebnahme Öl einfüllen.

Einfüllen des Öles in den Motor

Schrauben Sie den Öleinfülldeckel (Abb. A, 6) ab und gießen Sie das entsprechende Öl ein. Die einzufüllende Ölmenge ist in den technischen Daten angegeben. Verwenden Sie zum Auffüllen des Öles einen Trichter und wischen Sie verschüttete Rückstände gründlich ab.

Überprüfung des Ölstands

Warten Sie nach dem ersten Auffüllen einige Minuten ab und prüfen Sie dann den Ölstand. Besorgen Sie sich dazu ein fusselfreies Reinigungstuch, schrauben Sie

den Öleinfülldeckel ab und wischen Sie den Ölmessstab mit dem Reinigungstuch ab. Setzen Sie dann den Ölmessstab in den Oleinfüllstutzen ein, ohne den Deckel festzuziehen, wie in Abbildung H (Abb. H, 1) dargestellt. Nach dem Herausziehen des Ölmessstabs sollte der Ölstand zwischen der mit dem Buchstaben L gekennzeichneten Mindestmarkierung (Abb. H, 3) und der Höchstmarkierung liegen, gekennzeichnet mit dem Buchstaben H (Abb. H, 2).

Einfüllen des Kraftstoffs

Benzindämpfe sind sehr leicht entzündlich. Befolgen Sie beim Tanken alle in den "Sicherheitshinweisen"

enthaltenen Anweisungen (Abschnitt 2 der Bedienungsanleitung).

Schrauben Sie den Tankdeckel ab (Abb. A, 5) und füllen Sie Kraftstoff mit einem Trichter (der nur für diese Art von Kraftstoff vorgesehen ist) ein. Die Kraftstoffmenge, die der Tank beinhalten kann, ist in den technischen Daten angegeben. Der maximale Kraftstoffstand darf nicht überschritten werden (Abb. G, 1). Falls Sie Kraftstoff verschütten, wischen Sie alle Rückstände gründlich ab.

Einstellung der Schnitthöhe

Zum Einstellen der Schnitthöhe ziehen Sie den Einstellhebel (Abb. A, 8) in Richtung des Rades und stellen Sie die Verriegelung in die entsprechende Raste ein (Abb. J). Die entsprechende Schnitthöhe sollte je nach Rasentyp und Grashöhe angepasst werden. Wenn das Gras hoch ist, sollte das Mähen von der höchsten Höhe aus gestartet werden, wobei es bei Bedarf schrittweise reduziert werden sollte.

Stellen Sie nach dem Einstellen der gewünschten Schnitthöhe sicher, dass der Einstellhebel durch die Verriegelung in der Raste verriegelt ist und sich nicht vorwärts / rückwärts bewegt.

8. Einschalten des Geräts

Führen Sie vor dem Einschalten des Gerätes immer die im Kapitel "Vorbereitung zum Betrieb" beschriebenen

Tätigkeiten aus.

Vor dem Starten des Geräts vergewissern Sie sich, dass alle Hebel (Bremse, Antriebskupplung) ordnungsgemäß prüfen Sie regelmäßig ihr Funktionieren.

funktionieren. Überprüfen Sie regelmäßig ihr Funktionieren.

Pumpen des Kraftstoffs

Bei kaltem Motor muss vor dem Starten der Balg der manuellen Kraftstoffpumpe gedrückt werden (Abb. A, 4; Abb. K, 1). Je nach Umgebungstemperatur muss er entsprechende Anzahl von Malen gedrückt werden:

Temperatur	< 0°C	0÷10°C	10÷20°C	>20°C
Anzahl der Balqdrücke	3÷4	2÷3	1÷2	1

Anlassen des Motors

Ziehen Sie den Bremshebel (Abb. A, 2) gegen den Handgriff und halten Sie ihn (Abb. J, 1). Ziehen Sie den Startseilzug (Abb. A, 4; Abb. J, 2), um den Motor zu starten. Wenn der Start nicht zum ersten Mal erfolgt, wiederholen Sie den Vorgang, wobei Sie den Bremshebel die ganze Zeit am Griff festhalten.

Das Lösen des Bremshebels stoppt den Motor. Der Motor und das Schneidmesser können sich nach dem Lösen des Bremshebels eine Weile drehen. Vor der Ausführung weiterer Tätigkeiten vergewissern Sie sich, dass der Motor vollständig zum Stillstand gekommen ist.

Starten des Antriebs

Halten Sie den Bremshebel mit einer Hand und schieben Sie mit der anderen Hand den Fahkupplungshebel (Abb. A, 1) zum Handgriff. Seien Sie besonders vorsichtig und sichern Sie die Position - der Mäher bewegt sich vorwärts.

Durch Loslassen des Fahrkupplungshebels wird der Antrieb gestoppt. Beim Rückwärtsfahren, Wenden usw. lassen Sie den Kupplungshebel los und manövrieren Sie den Mäher manuell.

9. Nutzung des Geräts

Vor dem Mähen muss der Bediener sicherstellen, dass er alle Sicherheitshinweise (Abschnitt 2 der Bedienungsanleitung) gelesen hat und diese einhält.

Beim Mähen des Grases sollten Sie den Mäher in geraden Bahnen mit einer Überlappung führen (so dass die nächste.

Zum Entleeren des Grasfangsacks das Gerät anhalten (den Bremshebel loslassen - Abb. A, 2). Vor dem Abnehmen des Fangsacks vergewissern Sie sich, dass die Schneidmessereinheit angehalten hat. Nehmen Sie den Fangsack in umgekehrter Reihenfolge ab (Abb. D).

Vergewissern Sie sich vor dem Wiedereinsetzen des Grasfangsacks, dass die Auswurföffnung nicht durch Grasreste verstopft ist.

Beim Mähen mit Mulchen wird das zerkleinerte Gras vom Mäher gleichmäßig über die gesamte Rasenfläche verteilt. Das Mulchen bei normalen Bedingungen der Rasennutzung schützt den Boden vor übermäßiger Erosion und das zerkleinerte Gras ist biologisch abbaubar, wodurch der Rasen gedüngt wird.

Halten Sie das Gerät sauber, um eine optimale Leistung zu gewährleisten. Schalten Sie das Gerät während des Betriebs regelmäßig aus und vergewissern Sie sich, dass das geschnittene Gras nicht eine der Auswuröffnungen verstopft hat.

10. Übliche Bedientätigkeiten

Alle Bedientätigkeiten bei abgestelltem Motor und abgezogenem Zündkerzen-Verbindungskabel

durchführen.

Schalten Sie das Gerät nach jedem Gebrauch aus, lassen Sie es abkühlen, überprüfen und reinigen Sie es.

Zündkerze abziehen (Abb. K)

Ziehen Sie nach dem Ausschalten und Abkühlen des Gerätes das Verbindungskabel (Abb. K, 2) von der Zündkerze (Abb. K, 1) ab.

Reinigung

Das Gerät sollte sauber gehalten und gelagert werden. Kippen Sie das Gerät zur Reinigung zur Seite, sodass sich der Vergaser oben und der Schalldämpfer unten befindet.

Entfernen Sie das im Gehäuse angesammelte Gras mit einem hölzernen, stumpfen Werkzeug oder einem dickeren Stock. Achten Sie besonders auf die scharfen Messerkanten - es besteht Verletzungsgefahr.

Reinigen Sie den Grasfänger regelmäßig nach jedem Gebrauch und überprüfen Sie ihn auf Beschädigungen. Wenn der Fangsack mit Wasser gereinigt wurde, trocknen Sie ihn vor der Lagerung gründlich ab.

Reinigen Sie die Oberseite des Mähergehäuses und andere Teile mit einem weichen Lappen oder Druckluft. Verwenden Sie keine Lösungs- oder Reinigungsmittel, diese können die Bestandteile des Gerätes beschädigen!

Schneidmessereinheit

Tragen Sie bei Durchführung der Wartungsarbeiten an der Schneidmessereinheit immer Schutzhandschuhe und vers auf die scharfen Kanten des Messers.

Zum Auswechseln oder Demontage und Montage des Schneidmessers ist ein Holzklotz erforderlich, mit dem das Messer arretiert wird, damit es sich beim Abschrauben nicht dreht. Halten Sie das Messer beim Anziehen und Lösen der Schraube nicht mit der Hand!

Die Schneidmessereinheit besteht aus einem Griff (Abb. L, 4), einem Schneidmesser (Abb. L, 3), einer Unterlegscheibe (Abb. L, 2) und einer Schraube (Abb. L, 1). Verwenden Sie einen Schraubenschlüssel mit einem entsprechend langen Arm oder Schlagschrauber, um die Schraube abzuschrauben und festzuziehen. Legen Sie die Unterlegscheibe so, dass ihre konkave Seite zur Klinge gerichtet ist und ihre konvexe Seite zur Schraube gerichtet ist.

Zündkerze

Schrauben Sie die Zündkerze nach der Wartung vorsichtig fest. Die Kerze darf nicht zu locker (dies ist er fühlbar) oder zu fest angezogen werden (zum er Kerze keine verlängerten Hebel oder elektrischen den).

Der Zustand der Zündkerze sollte regelmäßig überprüft werden. Überprüfen Sie auch den Zustand des Zündkerzen-Verbindungskabels, ob es nicht verschlissen ist, ob die Isolierung nicht gerissen oder zerstört ist.

Schrauben Sie die Kerze mit dem mitgelieferten Kerzenschlüssel von Hand ab und fest.

Reinigen Sie die Kerzenelektroden mit einer Drahtbürste. Verwenden Sie eine Fühlerlehre, um den Abstand zwischen den Elektroden zu prüfen - er sollte zwischen 0,7 und 0,8 mm liegen.

Prüfung des Ölstands, Ablassen des Öles

Um den Ölstand zu prüfen und nachzufüllen, verfahren Sie wie in Kapitel 7 der Betriebsanleitung beschrieben.

Das Öl kann über die Ablassschraube abgelassen werden, die sich unten am Hals unter dem Öleinfüldeckel befindet (Abb. R, 1). Lassen Sie kein Altöl auf den Boden gelangen - sammeln Sie es in einem geeigneten Behälter und entsorgen Sie es gemäß den lokalen Vorschriften.

Reinigung des Luftfilters

Entfernen Sie beim Drücken der Riegel (Abb. N, 1) die Luftfilterabdeckung (Abb. N, 2). Im Inneren befindet sich ein Filter (Abb. N, 3).

Wenn der Filter beschädigt ist, muss er ersetzt werden.

Reinigen Sie den Filter mit Druckluft und blasen Sie von der Innenseite des Filters nach außen. Verwenden Sie keine Bürsten oder Reinigungsmittel! Wischen Sie den Schmutz mit einem weichen Tuch vom Filterboden ab (Abb. N,

4). Achten Sie dabei besonders darauf, dass nichts in die Löcher und den Luftkanal gelangt!

Installieren Sie den Filter in umgekehrter Reihenfolge und achten Sie darauf, dass er korrekt in der Abdeckung positioniert ist (Abb. N, 2), ohne Wellenkanten und ohne Ausbuchtungen.

Ablassen des Kraftstoffs

Wenn das Gerät länger als einen Monal ohne Starten gelagert wird, lassen Sie den Kraftstoff mit einer speziellen Kraftstoffpumpe (nicht mitgeliefert) aus dem Kraftstofftank ab.

Der Kraftstoff sollte auch aus dem Vergaser abgelassen werden. Von der Vorderseite des Mähers aus ist der Vergaser hinter der Luftfilterabdeckung sichtbar (Abb. O, 2). Lösen Sie die Ablassschraube (Abb. O, 1) und sammeln Sie den restlichen Kraftstoff aus dem Vergaser in einen geeigneten Behälter. Wischen Sie eventuelle Rückstände gründlich ab.

Einstellung der Seilzugspannung

Wenn der Benutzer über keine ausreichenden Kenntnisse und Erfahrung im Bereich der Regullierung verfügt, sollte

d beschriebenen Tätigkeiten nicht selbst ausführen - in diesem Fall an ein autorisiertes Servicecenter.

Mit der Nutzungsdauer des Geräts kommt es zu einem natürlichen Verschleiß und einer Verlängerung der Seilzüge der Motorbremse und der Antriebskupplung. Bei Bedarf kann der Benutzer die Seilzugspannung selbst einstellen.

Aufbewahrung und Transport

Wenn das Gerät eine längere Zeit (länger als einen Monat) nicht benutzt wird, muss es gründlich gereinigt und der Kraftstoff aus dem Tank und Vergaser sowie das Öl aus

dem Motor gemäß den oben beschriebenen Anweisungen abgelassen werden. Das Gerät und andere im Lieferumfang aufgeführten Elemente sollten so weit wie möglich in der Originalverpackung transportiert werden, sodass sie keinen schädlichen Umgebungsbedingungen ausgesetzt sind, wie: Feuchtigkeit, Niederschlag, hohe Temperaturen (über 50 °C), Druck, der zu mechanischen Schäden führen kann, und anderen, die sich negativ auf die Verpackung oder deren Inhalt auswirken können.

Plan der Überprüfungen

Vor jeder Inbetriebnahme

Nach dem ersten Monat (oder nach 5 h des Betriebs)

Alle 3 Monate (oder alle 25 h des Betriebs)

Alle 6 Monate (oder alle 50 h des Betriebs)

Jedes Jahr (oder alle 100 h des Betriebs)

Alle 2 Jahre (oder alle 250 h des Betriebs)

Überprüfungen, die selbständig durchgeführt werden können
Motoröl	Überprüfung	X
	Austausch		X	X
Luftfilter	Überprüfung	X
	Reinigung			X
	Austausch					X
Zündkerze	Überprüfung und Einstellung					X
	Austausch						X
Brennstofftank	Reinigung			X
Seilzugspannung	Überprüfung	X
	Einstellung					X
Brennstoffleitung	Überprüfung						X
	Austausch						X
Die in einem autorisierten Servicecenter durchzuführenden Überprüfungen
Ventilspiel	Überprüfung und Einstellung					X
Brennkammer	Reinigung					X

11. Ersatzteile und Zubehör

Angebotenes Zubehör:

DED87311 - Luftfilter

DED87307 - Mähmesser

DED87313 – Zündkerze (E7RTC)

DEGL07A (0,6 l), DEGL07B (1 l) - Motoröle

Die Verwendung von Nicht-Originalteilen

(Schneidmesser usw.) kann zu Schäden am Mäher und

im Extremfall zu schweren Körperverletzungen führen.

W Bei erforderlichem Ersatzteil- oder Zubehörkauf ist Kontakt mit dem Service der Fa. Dedra Exim aufzunehmen – siehe Kontaktangaben auf S. 1 dieser Anleitung. In der Ersatzteilbestellung ist die auf dem Typenschild angegebene Chargen-N ^2 und die Teilnummer gemäß der Übersichtszeichnung anzugeben.

Die Reparaturen während der Garantiedauer werden gemäß der Garantieurkunde durch-geführt. Das reklamierte Produkt ist zur Re-paratur in der jeweiligen Verkaufsstelle abzu-liefern (der Gerätehändler ist verpflichtet, das reklamierte Produkt in Empfang zu nehmen), an die nächstgelegene Reparaturwerkstatt (Liste der Reparaturwerkstätten siehe: www.dedra.pl) oder an den Zentralservice der Fa. Dedra Exim zu schicken. Die ausgefüllte Garantieurkunde ist mitzugeben. Nach Ab-lauf der Garantiedauer werden die Reparatu-ren durch den Zentralservice der Fa. Dedra Exim durchgeführt. Das beschädigte Produkt ist beim Service abzuliefern, die Sendungs-kosten werden vom Betreiber getragen.).

12. Selbständige Behebung von Störungen

Vor der selbständigen Behebung von Störungen soll das Gerät vom Antrieb getrennt werden.

Problem	Ursache	Lösung
Motor läuft nicht	Kraftstofftank leer	Kraftstoff einfüllen
	Kraftstoff von schlechter Qualität	Den Kraftstoff aus dem Tank und aus dem Vergaser ablassen, den Kraftstoff austauschen
	Zündkerze ist falsch angeschlossen	Zündkerzenverbindung überprüfen, korrigieren
	Zündkerze ist mit Kraftstoff überschüttet	Zündkerze herausschrauben, reinigen, trocknen und wieder montieren
	Zündkerze ist beschädigt	Zündkerze wechseln
	Vergaser ist beschädigt	Das Gerät an den Reparaturservice abgeben
	Ausfall der Zündanlage	Das Gerät an den Reparaturservice abgeben
	Blockierte Motorventile	Das Gerät an den Reparaturservice abgeben
Motor arbeitet nicht mit voller Leistung	Verstopfter Luftfilter	Den Luftfilter überprüfen und reinigen, bei Bedarf wechseln
	Kraftstoff von schlechter Qualität	Den Kraftstoff aus dem Tank und aus dem Vergaser ablassen, den Kraftstoff austauschen
	Vergaser ist beschädigt	Das Gerät an den Reparaturservice abgeben
	Ausfall der Zündanlage	Das Gerät an den Reparaturservice abgeben

	Blockierte Motorventile	Das Gerät an den Reparaturservice abgeben
Rasenmäher verliert Gras trotz angehängtes Grasfangsacks	Mulchadapter ist angehängt	Den Mulchadapter entfernen
	Grasfangsack ist voll	Den Grasfangsack prüfen, ausleeren
Rasenmäher gerät in unnatürliche Schwingungen	Unwuchtiges oder schlecht ausgewuchtetes Schneidmesser	Das Messer zum Auswuchten an sachkundige Person überreichen
	Schiefe Welle nach dem Auftreffen auf ein Hindernis	Das Gerät an den Reparaturservice abgeben

13. Lieferumfang des Geräts

1. Rasenmäher - 1 Stk., 2. Grasfangsack - 1 Stk., 3. Mulchklappe - 1 Stk., 4. Schraube des Handgriffs mit Unterlegscheibe und Flügelmutter - 4 Sets, 5. Stützen für die hintere Abdeckung - 2 Stk.

Garantiekarte

für

Motormäher

Katalognummer: ....Lotnummer: ....

(im Weiteren Produkt genannt)

Kaufdatum des Produkts: ......

Datum und Unterschrift des Verkäufers: ....

Erklärung des Benutzers:

Ich bestätige, dass ich über die Bedingungen der Garantie sowie Folgen der Nichtbeachtung von den in der Bedienungsanleitung und Garantiekarte enthaltenen Anweisungen informiert wurde. Die Bedingungen dieser Garantie sind mir bekannt, was ich mit meiner eigenhändigen Unterschrift bestätige:

Datum und Ort Unterschrift des Käufers

I. Haftung für das Produkt

1. Garant - DEDRA EXIM sp. z o.o. mit Sitz in Pruszków, Adresse: ul. 3 Maja 8, 05-800 Pruszków, Reg.-No KRS 0000062517, Amtsgericht für Warschau, XIV Wirtschaftsabteilung des Nationalen Gerichtsregisters, Steuernummer 527-020-49-33, Stammkapital: 100 980.00 zł.
2. Zu den in dieser Garantiekarte bestimmten Bedingungen erteilt der Garant hiermit Garantie für das Produkt, das vom Vertrieb des Garants stammt.3. Die Garantiehaftung umfasst nur Mängel, deren Entstehung auf die im Produkt zum Zeitpunkt seiner Aushändigung dem Benutzer enthaltenen Fehler zurückzuführen ist.
3. Im Rahmen der Garantie gewinnt der Benutzer das Recht zur kostenlosen Reparatur des Produkts, soweit der Mangel innerhalb der Garantiezeit offenbart wurde. Die Art und Weise, auf die das Produkt repariert wird (Methode der Reparatur) wird vom Garanten bestimmt. Falls der Garant feststellt, dass die Reparatur nicht möglich ist, behält sich der Garant das Recht vor, das mangelhafte Element oder das ganze Produkt gegen ein freies von Mängeln zu tauschen, den Preis des Produkts zu mindern oder vom Vertrag abzutreten.
4. Gegenüber einem Benutzer, der kein Verbraucher im Sinne des Gesetzes vom 23. April 1964 Zivilgesetzbuch ist, ist die Schadensersatzhaftung des Garanten für die sich aus dieser Garantie ergebenden und/oder im Zusammenhang mit ihrer Erteilung und Ausübung stehenden Schäden, ohne Rücksicht auf den Rechtstitel, maximal auf den Wert des mangelhaften Produkts begrenzt.

II. Garantiezeit

Elemente des Produkts, die mit der Garantie umfasst sind	Dauer des Garantieschutzes
Rasenmäher	24 Monate ab dem Kaufdatum des Produkts das auf dieser Garantiekarte angegeben ist
Schneidmesser, Luftfilter, Zündkerze	Elemente, die nicht mit der Garantie umfasst sind.

III. Bedingungen der Inanspruchnahme der Garantie

1. Vorlegung der ausgefüllten Garantiekarte vom Benutzer sowie Glaubhaftmachung der Kaufumstände vom Benutzer, z.B. durch Vorlegung eines Kassenbelegs, einer Rechnung, usw. Damit die Reklamation reibungslos durchgeführt werden kann, wird es empfohlen, dass der Benutzer alle in dem "Lieferumfang" genannten Elemente, der in der Bedienungsanleitung beschrieben wurde, zusammen mit dem Produkt zur Reklamation abgibt.
2. Beachtung der in der Bedienungsanleitung und Garantiekarte enthaltenen Anweisungen vom Benutzer.

3. Die Garantie umfasst nur das Gebiet der Republik Polen und der EU.

4. Die Garantie umfasst nicht die Mängel des Produkts, die infolge von folgenden Ursachen entstanden sind:
   a. Nichtbeachtung der in der Bedienungsanleitung bestimmten Bedingungen vom Benutzer, insbesondere in Bezug auf richtige Nutzung, Wartung und Reinigung;
   b. Verwendung von Reinigungs- oder Wartungsmitteln vom Benutzer, die im Widerspruch zu der Bedienungsanleitung stehen;
   c. Unrichtige Aufbewahrung und unrichtiger Transport des Produkts vom Benutzer; d Eigenmächtige Veränderungen und/oder Umbauten am Produkt vom Benutzer, die mit dem Garant nicht abgestimmt wurden;
   e. Verwendung von Betriebsmaterialien und Ersatzteilen vom Benutzer, die im Widerspruch zu der Bedienungsanleitung stehen.
   5 Der Benutzer, der kein Verbraucher im Sinne des Gesetzes vom 23. April 1964 Zivilgesetzbuch ist, verliert Garantieansprüche für das Produkt, an dem:

5. Seriennummer, Datumsangaben und Typenschilder vom Benutzer entfernt, verändert oder beschädigt wurden;
6. Plomben vom Benutzer beschädigt wurden oder Spuren des Hantierens an ihnen tragen.
7. Achtung! Die mit täglicher Bedienung des Produkts verbundenen Tätigkeiten, die sich u.a. aus der Bedienungsanleitung ergeben, sind vom Benutzer auf eigene Rechnung und eigene Kosten auszuführen.

IV. Reklamationsverfahren

1. Falls unrichtige Arbeit des Produkts festgestellt wird, soll man sich vor der Anmeldung der Reklamation vergewissern, dass alle insbesondere in der Bedienungsanleitung bestimmten Bedientätigkeiten richtig ausgeführt wurden.
2. Die Reklamation soll man unverzüglich, am besten innerhalb von 7 Tagen ab Feststellung des Mangels am Produkt anmelden. Der Benutzer, der kein Verbraucher im Sinne des Gesetzes vom 23. April 1964 Zivilgesetzbuch ist, verliert Garantieansprüche für das Produkt, im Falle, wenn die Reklamation nicht innerhalb von 7 Tagen angemeldet wird.
3. Die Reklamation kann u.a. am Verkaufsort, an dem das Produkt gekauft wurde, beim Garantieservice oder schriftlich auf folgende Adresse angemeldet werden: DEDRA EXIM sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków.
4. Der Benutzer kann die Reklamation unter Verwendung des Formulars anmelden, das auf der Internet www.dedra.pl zugänglich ist. ("Formular zur Anmeldung der Reklamation aufgrund der Garantie").
5. Die Adressen von Garantieservice-Stellen für jeweilige Länder sind auf der Internetseite www.dedra.pl zugänglich. Im Falle, wenn keine Garantieservice-Stelle im jeweiligen Land vorhanden ist, soll man die Reklamationsanmeldung aufgrund der Garantie an folgende Adresse richten: DEDRA EXIM sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Polska).
6. Im Hinblick auf die Sicherheit des Benutzers ist die Nutzung eines mangelhaften Produkts untersagt..
7. Achtung!!! Nutzung eines mangelhaften Produkts gefährdet der Gesundheit und dem Leben des Benutzers.
8. Erfüllung der sich aus der Garantie ergebenden Pflichten erfolgt innerhalb von 14 Werktagen ab der Rückgabe des beanstandeten Produkts vom Benutzer.
9. Vor der Rückgabe des mangelhaften Produkts zur Reklamation soll man es reinigen. Das beanstandete Produkt soll sorgfältig vor möglichen Beschädigungen während des Transports abgesichert werden (es wird empfohlen das beanstandete Produkt in Originalverpackung zu bringen).
10. Die Garantiezeit wird um die Zeit verlängert, in der der Benutzer das mit der Garantie umfasste Produkt infolge des Mangels nicht benutzen konnte. Die sich aus den Vorschriften über die Gewährleistung für Mängel von verkaufen Sachen ergebenden Rechte des Benutzers werden von dieser Garantie weder ausgeschlossen noch eingeschränkt oder eingestellt

Dedra Exim Sp. z o.o.
ul. 3 Maja 8, 05-800 Pruszków
Tel. [phone], fax [phone]
www.dedra.pl, [e-mail]
Adnotacje o dokonanych naprawach / Záznamy o provedených op ravách / Záznamy o vyko naných opravách / Pastabos apie atliktą remontą / Piezīmes par veikto remontu / Feljegyzések az elvégzett javításokról / Annotations des repartions realisees / Anotaciones de las reparaciones realizadas / Mențiuni cu privire la reparațiile efectuate / Aantekeningen over uigevoerde reparaties / Vermerke über ausgeführte reparationen

Data zgloszenia do naprawy / Datum nahlášení k opravě / Dátum odovzdania do opravy / Atidavimo remontui data / Produkta nodošanas remontă datums / A javításra történő bejelentés dátuma/Date de la déclartion de réparation / Fecha de presentación a la reparación / Data predării la reparație / Datum voor het opgeven voor de reparatie / Datum der Anmeldung zur Reparatur	Data wykonania naprawy / Datum provedení opravy / Dátum wykonania opravy / Remonto data / Remonta datums / A javítás dátuma / Date de la réalisation de réparation / Fecha de realización de la reparación / Data efectuării reparației / Uitvoeringsdatum van de reparatie / Datum der Ausführung der Reparatur	Zakres naprawy, opis czynności naprawczych / Rozsah opravy, popis úkonů / Rozsah opravy, opis vykonaných opravných činností / Remonto apimtis, remonto darbų aprašymas / Remonta apjoms, remontdarbu apraksts / A javítás tartalma, a javítási műveletek Ieírása / Etendue de réparation (définition des causes) / Alcance de la reparación, descripción de las actividades de reparación / Domeniul de reparație, descrierea operațiilor de reparație / De reikwijdte van reparatie, een beschrijving van toegepaste reparatie-activiteiten / Umfang der Reparatur , Beschreibung der Tätigkeiten	Podpis wykonującego naprawę / Podpis opraváře / Podpis osoby vykonávajúcej opravu / Remonta atliekančio asmens parašas / Remonta veicēja paraksts / A javítást végző aláírása / Signature de la personne faisant la réparation / Firma de la persona que realizó la reparación / Semnătura persoanei care a efectuat reparația / Handtekening van de uitvoerende persoon / Unterschrift der die Reparatur ausführenden Person
