ION Charles Q10 - Saugroboter Niceboy - Kostenlose Bedienungsanleitung

Produkttyp	Roboter-Staubsauger mit Wischfunktion
Modell	Charles Q10
Abmessungen (L x B x H)	345 mm x 345 mm x 97 mm
Gewicht	ca. 3,5 kg (inkl. Doppelbehälter)
Akkutyp	Li-Ion 14,8 V
Akku-Kapazität	5200 mAh
Ladezeit	ca. 300 Minuten
Reinigungszeit	bis zu 200 Minuten
Saugleistung	3500 Pa
Staubbehältervolumen	400 ml
Wassertankvolumen	250 ml
Filter	Waschbarer HEPA-Filter und Vorfilter
Funkstandard	WiFi 2,4 GHz
App-Steuerung	Niceboy ION App (iOS/Android)
Reinigungsmodi	Auto, Flecken, Zimmer, Zone, Y-Wischen
Automatische Staubentleerung	Ja, mit Absaugstation (Staubbeutel)
Sturzsensoren	Ja (3 Sensoren)
Teppicherkennung	Ja (Auto-Boost)
Maximale Anzahl speicherbarer Karten	10
Lieferumfang	Roboter, Ladestation, Netzadapter, 2 Seitenbürsten, HEPA-Filter, Doppelbehälter, Wischmopp, Mopphalter, Reinigungsbürste, Staubbeutel, Bedienungsanleitung

Häufig gestellte Fragen - ION Charles Q10 Niceboy

Wie starte ich den ersten Reinigungsvorgang?

Entfernen Sie die Transportsicherungen an der Stoßstange, stellen Sie die Ladestation mit ausreichend Abstand (1 m seitlich, 2 m vorne) auf, setzen Sie Charles in die Station und schalten Sie ihn am Netzschalter ein. Laden Sie den Akku vor dem ersten Gebrauch mindestens 6 Stunden auf. Drücken Sie dann kurz die Einschalttaste, um die automatische Reinigung zu starten.

Wie verbinde ich den Saugroboter mit der App?

Laden Sie die 'Niceboy ION'-App herunter, registrieren Sie sich und tippen Sie auf '+'. Wählen Sie 'Roboter-Staubsauger > Charles Q10'. Wählen Sie Ihr 2,4-GHz-WLAN und das Passwort. Halten Sie im EZ-Modus die Einschalttaste 3-5 Sekunden gedrückt, bis die LED schnell blinkt, und bestätigen Sie in der App. Bei Problemen nutzen Sie den AP-Modus (Taste länger als 6 Sekunden drücken, bis LED langsam blinkt).

Kann ich mit dem Charles Q10 gleichzeitig saugen und wischen?

Ja, dank des Doppelbehälters für Wasser und Staub kann der Saugroboter gleichzeitig saugen und wischen. Füllen Sie den Wassertank mit Wasser (optional mit schaumarmem Reinigungsmittel) und befestigen Sie das Wischtuch am Mopphalter. Stellen Sie die Wassermenge in der App ein.

Wie reinige ich die Filter?

Die Filter (HEPA und Vorfilter) sollten alle 15-30 Tage mit klarem fließendem Wasser ausgespült werden. Lassen Sie sie vollständig trocknen, bevor Sie sie wieder einsetzen. Der HEPA-Filter sollte etwa einmal im Jahr ausgetauscht werden.

Was bedeutet das blinkende blaue Licht an der Home-Taste?

Das blinkende blaue Licht zeigt an, dass der Akku geladen werden muss. Setzen Sie Charles in die Ladestation. Ein durchgehendes blaues Licht bedeutet, dass der Ladevorgang läuft. Nach vollständiger Ladung erlischt die LED.

Wie stelle ich eine verbotene Zone ein?

Nachdem Charles eine Karte des Raums erstellt hat (mindestens eine vollständige Reinigung), können Sie in der App unter 'Karten bearbeiten' verbotene Zonen festlegen. Der Saugrobuster wird diese Bereiche dann meiden.

Mein Charles verbindet sich nicht mit dem WLAN. Was kann ich tun?

Stellen Sie sicher, dass Ihr WLAN auf 2,4 GHz läuft. Versuchen Sie den EZ-Modus erneut. Falls das nicht funktioniert, wechseln Sie zum AP-Modus: Halten Sie die Einschalttaste länger als 6 Sekunden gedrückt, bis die LED langsam blinkt, und verbinden Sie Ihr Telefon mit dem Hotspot 'SmartLife-XXXX'.

Wie wechsle ich den Staubbeutel in der Absaugstation?

Öffnen Sie den Deckel der Station, ziehen Sie den vollen Beutel heraus und entsorgen Sie ihn. Legen Sie einen neuen Beutel ein und schließen Sie den Deckel. Leuchtet die rote LED weiter, reinigen Sie das Staubrohr: Trennen Sie die Station vom Netz, drehen Sie sie um, entfernen Sie die transparente Abdeckung und reinigen Sie das Rohr.

Welche Saugkraftstufen gibt es?

In der App können Sie die Saugkraft in drei Stufen einstellen. Außerdem gibt es die Auto-Boost-Funktion, die die Leistung auf Teppichen automatisch erhöht.

Kann ich die Reinigungssprache ändern?

Ja, in der App unter 'Ton- und Lautstärkeeinstellungen' können Sie zwischen Tschechisch, Englisch und Slowakisch wählen.

BEDIENUNGSANLEITUNG ION Charles Q10 Niceboy

1. ......Produktdiagramm
2. ...... Bedienungsanleitung

2.1.....Erster Lauf
2.2.....Doppelbehälter für Wasser und Staub
3. ...... Verbinden mit der Anwendung
4. ...... Gerätestatus und Reinigungseinstellungen
5. ...... Wartung
6. ...... Wischen
7. ...... Packungsinhalt
8. ...... Parameter

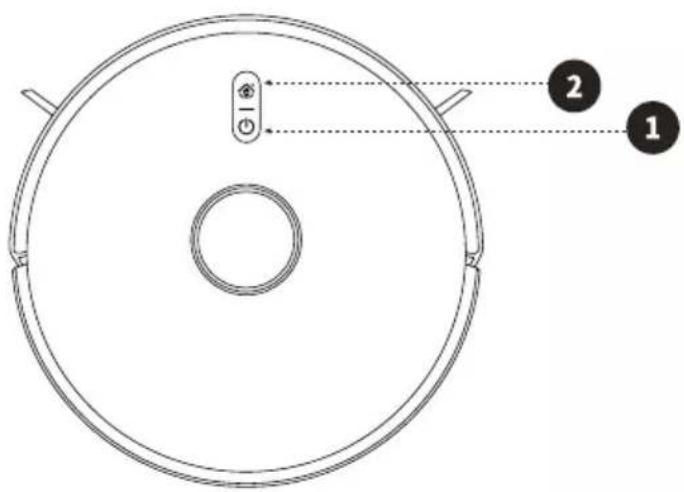

1. Produktdiagramm

1. An / aus Schalter

a. Kurz drücken - automatische Reinigung/Unterbrechung der Reinigung
b. Lang drücken - Staubsauger ein-/ausschalten

2. Home „Button

a. Kurz drücken – zurück zur Dockingstation
b. Langes Drücken für 3-5 Sekunden - schnelle Verbindung mit WIFI
c. Länger als 6 Sekunden drücken – im AP-Modus mit WLAN verbinden

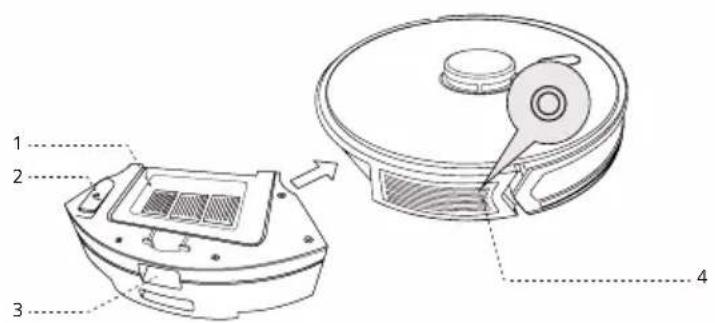

1. Staubbehälterdeckel
2. Deckel des Wassertanks
3. Auswurftaste
4. Reset-Knopf

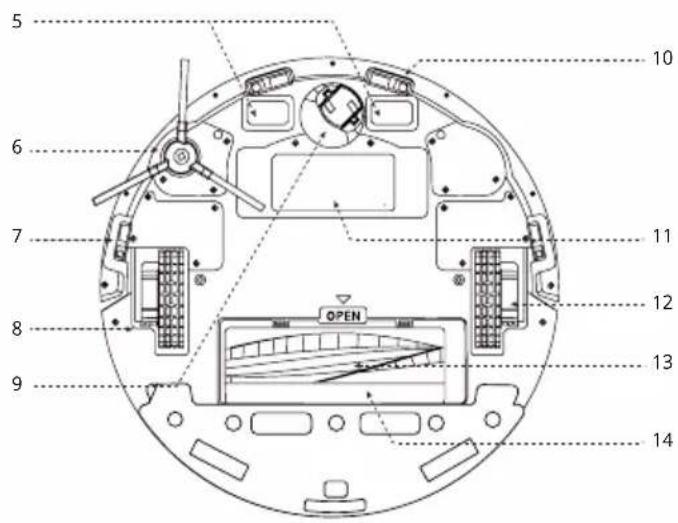

1. Ladekontakte
2. Auftragungspinsel
3. Sturzsensor
4. Rad
5. Mittelrad
6. Sturzsensor
7. Batterieabdeckung
8. Rad
9. Pinsel zentrieren
10. Bürstenabdeckung zentrieren

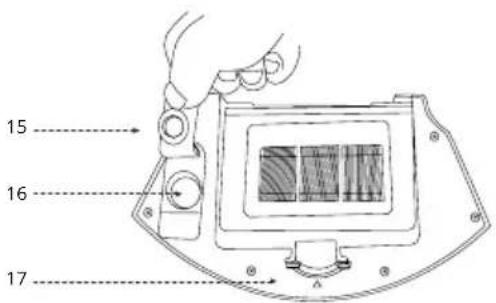

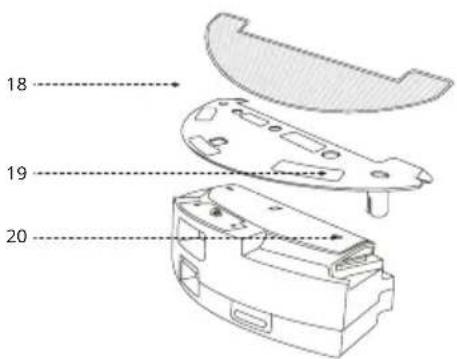

Doppelbehälter für Wasser und

1. Stecker für Wassertank
2. Wassertrichter
3. Auswurftaste
4. Wischtuch
5. Mopphalter
6. Wasserabfluss
7. Staubbehälter

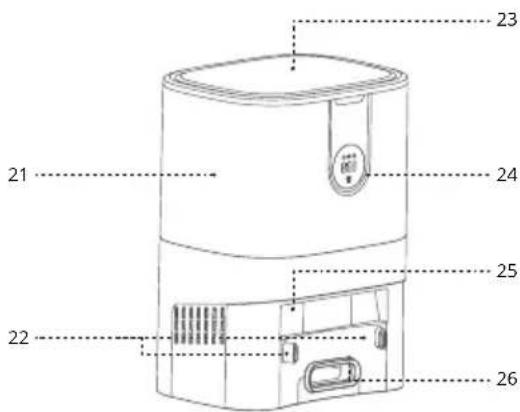

8. Ladeanschlüsse
9. Abdeckung

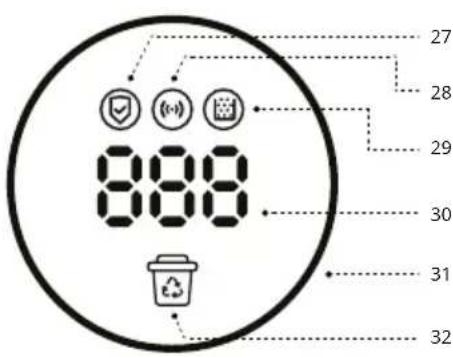

10. Anzeige
11. Infrarotsensoren
12. Saugloch
13. Geruchsindikator
14. Anschlussanzeige für Staubsauger
15. Anzeige Station voll
16. LED-Anzeige
17. Dump-Anzeige-LED
18. Taste zum manuellen Ablassen von Staub aus dem Staubsauger in die Station

2. Bedienungsanleitung

2.1. Erster Lauf

2.1.1. Entfernen von Leerzeichen

Entfernen Sie die Stopfen an den Seiten der vorderen Stoßstange

2.1.2. Verbinden Sie den Adapter mit der Ladestation. Stellen Sie die Ladestation flach an die Wand. Platzieren Sie keine Gegenstände auf der linken und rechten Seite innerhalb von 1 m und vor der Vorderseite innerhalb von 2 m. Der Sockel sollte nicht in der Nähe von Objekten mit stark reflektierender Oberfläche (Spiegel) aufgestellt werden.

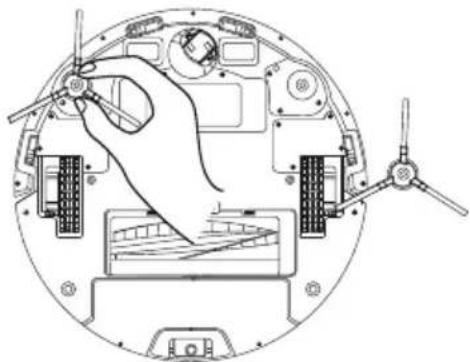

2.1.3. Bringen Sie die Applikationspinsel an

2.1.4. Aufladen des Geräts

Setzen Sie Charles in die Ladestation. Sie schalten Charles mit dem Netzschalter auf der Oberseite des Geräts ein. Das Blinken der blauen „Haus“-Leuchte zeigt an, dass der Akku aufgeladen werden muss. Ein konstantes blaues Licht zeigt den Ladevorgang an . Wenn der Ladevorgang abgeschlossen ist, erlischt die LED.

Bitte laden Sie das Gerät bei der ersten Verwendung länger als 6 Stunden auf.

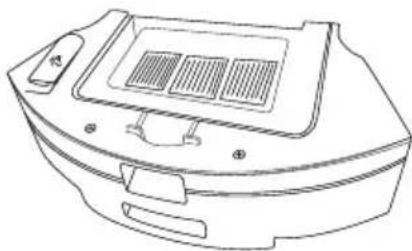

2.2. Doppelbehälter für Wasser und Staub

Das Gerät ist mit einem Doppeltank für Wasser und Staub ausgestattet, dank dem gleichzeitig gesaugt und gewischt werden kann. Der Staubbehälter enthält einen waschbaren HEPA-Filter, der etwa alle 15-30 Tage mit sauberem fließendem Wasser gewaschen werden sollte. Der Filter selbst sollte nach ca. einem Jahr Gebrauch durch einen neuen ersetzt werden (bei starker Verschmutzung des Filters empfiehlt sich ein häufigerer Filterwechsel). Zusammen mit dem Wasser kann ein schaumarmes Reinigungsmittel in den Wasserbehälter gegeben werden.

3. Verbinden mit der Anwendung

1. Laden Sie die App herunter, indem Sie den QR-Code mit Ihrem Mobiltelefon scannen, oder suchen Sie in Google Play/Apple App nach „Niceboy ION“. App speichern und herunterladen.
2. Öffnen Sie die „Niceboy ION“-App und registrieren Sie ein neues Konto oder verwenden Sie Ihr bestehendes.
3. Nachdem Sie sich bei der Anwendung angemeldet haben, klicken Sie zum Hinzufügen eines Produkts auf das „+“ in der oberen rechten Ecke und dann auf „Gerät hinzufügen“.
4. Gehen Sie dann auf die Registerkarte „Roboter-Staubsauger“ und wählen Sie „Charles Q10“ aus.
5. Stellen Sie den Staubsauger in die Ladestation und schalten Sie ihn mit dem Netzschalter ein.

6. Es gibt zwei Möglichkeiten, sich mit der Anwendung zu verbinden. Für eine schnellere und einfachere Verbindung empfehlen wir die Verwendung des EZ-Modus.

7. EZ/Bluetooth-Modus – Wählen Sie nach Auswahl des Staubsaugers Charles Q10 Ihr WLAN aus und geben Sie das Passwort ein. Fahren Sie mit der Schaltfläche „Weiter“ auf der nächsten Seite fort. Wählen Sie anschließend den EZ/Bluetooth-Modus in der oberen rechten Ecke und drücken Sie die Einschalttaste am Staubsauger etwa 3-5 Sekunden lang, bis ein akustisches Signal ertönt und die LED-Anzeige schnell zu blinken beginnt. Bestätigen Sie in der App, dass das Licht schnell blinkt, und warten Sie, bis sich der Staubsauger mit der App verbindet. Wenn Charles keine Verbindung herstellt, versuchen Sie, den Vorgang erneut zu wiederholen. Stellen Sie sicher, dass Ihr WLAN mit 2,4 GHz sendet. Wenn der Staubsauger auch nach dem zweiten Versuch keine Verbindung herstellen kann, versuchen Sie, eine Verbindung im AP-Modus herzustellen.

8. AP-Modus – Wählen Sie nach Auswahl des Staubsaugers Charles Q10 Ihr WLAN aus und geben Sie das Passwort ein. Fahren Sie mit der Schaltfläche „Weiter“ auf der nächsten Seite fort. Wählen Sie anschließend den AP-Modus in der oberen rechten Ecke und drücken Sie die Einschalttaste am Staubsauger länger als 6 Sekunden, bis das Tonsignal ertönt und die LED-Anzeige langsam zu blinken beginnt. Bestätigen Sie in der Anwendung, dass das Licht langsam blinkt. Gehen Sie dann zu den WLAN-Einstellungen Ihres Telefons und verbinden Sie sich mit dem Hotspot des Staubsaugers mit dem Namen „SmartLife -XXXX“ (anstelle von XXXX steht die Nummer Ihres Hotspots). Warten Sie, bis sich Ihr Telefon mit dem Hotspot verbindet. Einige Geräte fordern Sie möglicherweise auf, die Verbindung zum Hotspot zu trennen, da die Internetverbindung nicht übertragen wird. Klicken Sie in diesem Fall auf Verbunden bleiben und kehren Sie zur Anwendung zurück. Das Gerät beginnt automatisch mit der Kopplung.

9. Nach erfolgreicher Verbindung des Geräts ist es möglich, den Namen des Geräts zu bearbeiten und es dem Raum Ihrer Wahl hinzuzufügen. Klicken Sie auf „Fertig stellen“, um die Benutzeroberfläche des Staubsaugers aufzurufen.

Um sich mit der Anwendung zu verbinden, ist es erforderlich, dass Ihr WLAN-Netzwerk auf einer Frequenz von 2,4 GHz sendet.

4. Gerätestatus und Einstellungen

4.1. An aus

Wenn Charles ausgeschaltet ist, halten Sie den Netzschalter gedrückt, siehe Abbildung oben. Die LED hört auf zu blinken und Charles wechselt in den Standby-Modus

4.2. Standby Modus

Wenn sich Charles im Standby-Modus befindet, ist der Netzschalter grün.

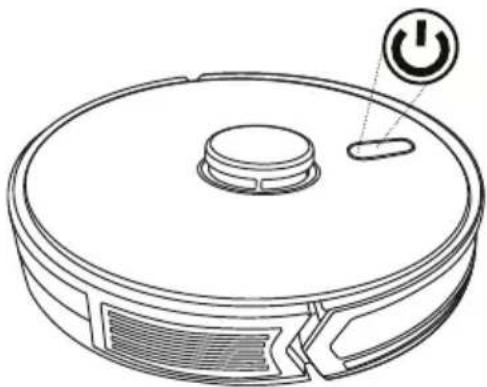

4.3. Automatische Reinigung

Wenn Sie die automatische Reinigung starten möchten, drücken Sie kurz die Einschalttaste, dann ertönt ein Piepton und die automatische Reinigung erfolgt. Der Automatikmodus eignet sich für eine umfassende Raumreinigung.

4.4. Fleckenreinigung

Wenn Sie mit der Fleckenreinigung beginnen möchten, müssen Sie den Staubsauger zuerst mit der Niceboy ION-Anwendung verbinden und den Staubsauger den Raum mindestens einmal kartieren lassen. Wählen Sie dann in der Anwendung die Fleckenreinigung aus. Der Spot-Reinigungsmodus eignet sich zum Reinigen kleinerer schmutziger Stellen. Platzieren Sie Charles auf dem kontaminierten Bereich mit Startpunktreinigung. Charles beginnt dann, den Bereich zu umkreisen und kehrt nach 2-3 Minuten Reinigung zur Ladestation zurück.

4.5. Reinigung nach Zimmerauswahl

Wenn Sie mit der Reinigung gemäß der Raumauswahl beginnen möchten, müssen Sie den Staubsauger zuerst mit der Niceboy ION-Anwendung verbinden und den Staubsauger den Raum mindestens einmal abbilden lassen. Wählen Sie dann in der Anwendung „Zimmer“ aus. Der Spot-Reinigungsmodus ist nur für die Reinigung kleinerer, ausgewiesener Räume geeignet.

4.6. Zonenreinigung

Wenn Sie die Zonenreinigung starten möchten, müssen Sie den Staubsauger zuerst mit der Niceboy ION-Anwendung verbinden und den Staubsauger den Raum mindestens einmal kartieren lassen. Wählen Sie dann in der Anwendung „Zone“ aus. Der Zonenreinigungsmodus eignet sich zum Reinigen von Bereichen, die Sie selbst in der Anwendung erstellen.

4.7. Y-Wischen

Wenn Sie beim Wischen von Bodenflächen das bestmögliche Ergebnis erzielen möchten, empfehlen wir, die Y-Wischfunktion einzuschalten. Sie finden diese Funktion in der Niceboy ION-App, nachdem Sie in der Staubsauger-Oberfläche auf „Weiter“ geklickt haben. Charles beginnt dann mit dem Wischen in Form des Buchstabens Y, wodurch er sogar getrockneten Schmutz wischen kann. Diese Funktion verkürzt die Batterielebensdauer.

4.8. Weitere Funktionen über die Anwendung einstellbar

• Autoboost – automatische Leistungssteigerung nach dem Auftreffen auf dem Teppich.
- Zeitpläne – Einstellen der automatischen Reinigung zu einem bestimmten Zeitpunkt.
• Raumverwaltung - ermöglicht das Speichern von bis zu 10 Räumen.
- Verbotene Zonen – ermöglicht das Einstellen von Zonen, in denen der Staubsauger nicht reinigen soll.
- Bearbeiten von Karten – durch Bearbeiten von Karten können Sie Räume teilen oder zusammenlegen, die Saug- und Wischstufe in einzelnen Räumen festlegen oder die Reihenfolge der Reinigung einzelner Räume ändern.
- Ton- und Lautstärkeeinstellungen - Sie können aus drei Sprachen wählen - Tschechisch, Englisch oder Slowakisch.
- Saugkraft – Sie können aus drei Saugstärken wählen
• Die Menge des abgegebenen Wassers – kann während des Wischens aus vier Wasserabgabeeinstellungen ausgewählt werden
- Fernbedienung - ermöglicht die manuelle Steuerung des Staubsaugers über die Anwendung

5. Wartung

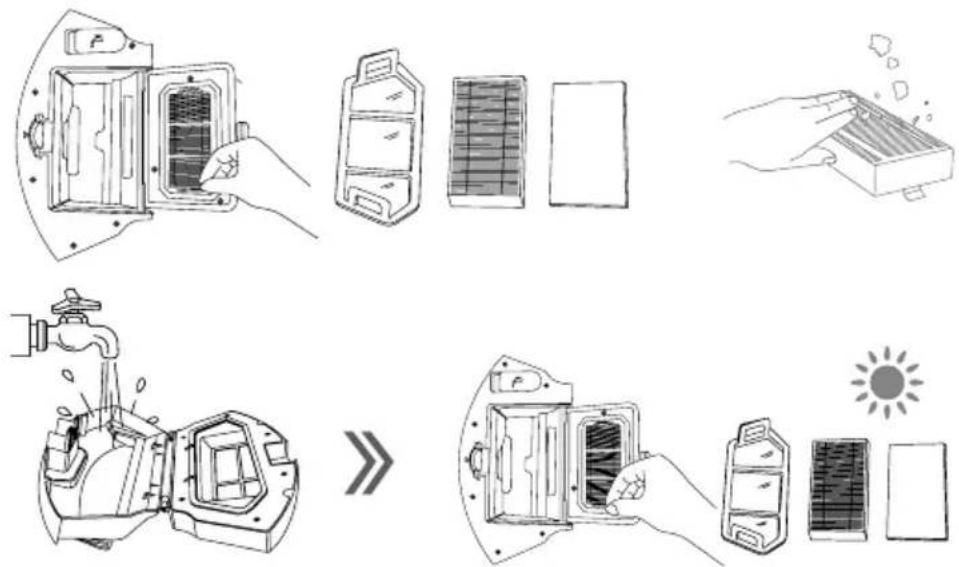

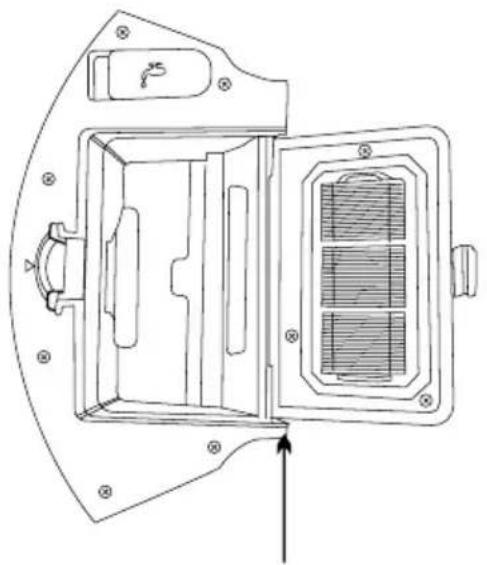

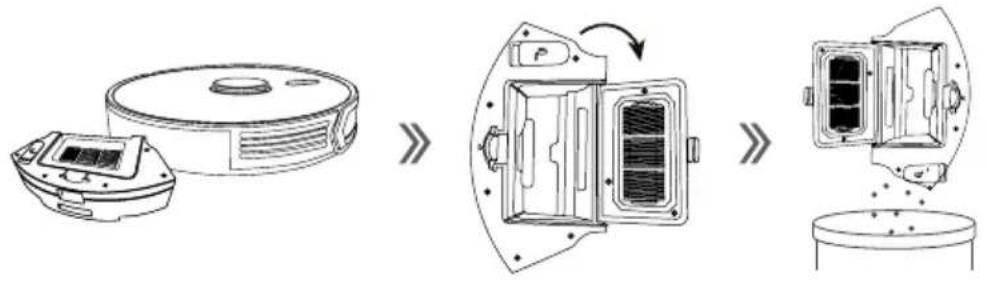

5.1. Doppelbehälter

Öffnen Sie die obere Abdeckung des Geräts, nehmen Sie den Doppelbehälter heraus und entleeren Sie den Schmutz

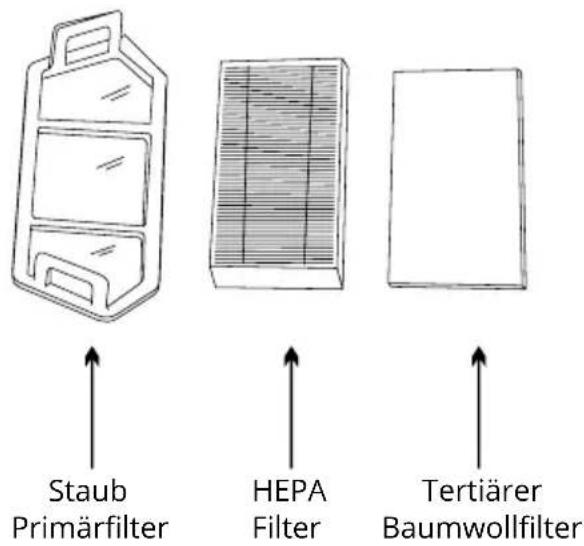

Der Doppelbehälter enthält zwei waschbare Filter, die etwa alle 15-30 Tage mit sauberem fließendem Wasser gewaschen werden sollten.

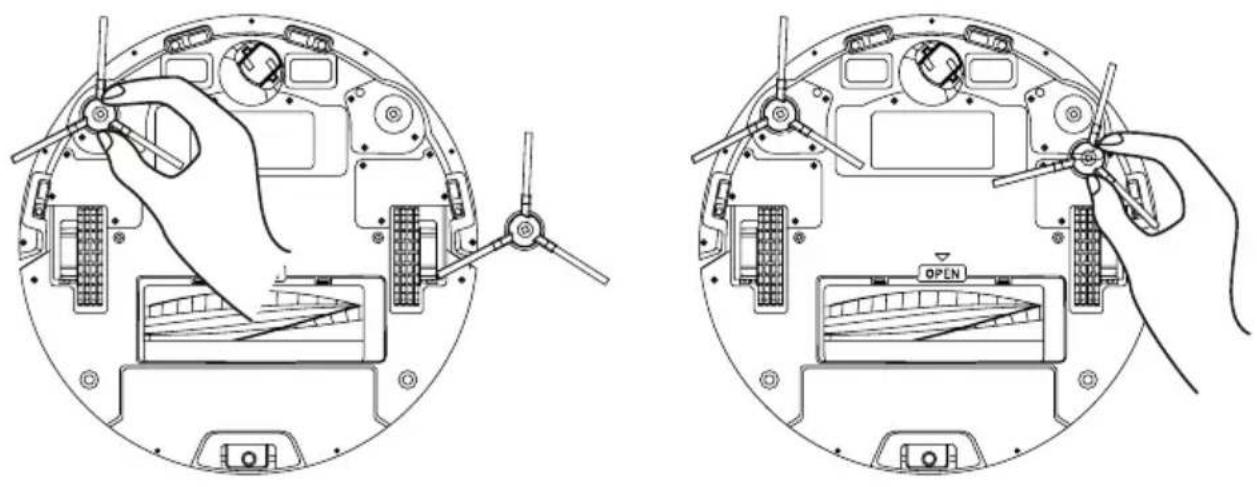

5.2. Auftragen von Pinseln

Drehen Sie Charles auf den Kopf (Räder), entfernen Sie die Kehrbürsten und reinigen Sie sie. Wenn die Auftragsbürsten beschädigt sind, ersetzen Sie sie durch andere.

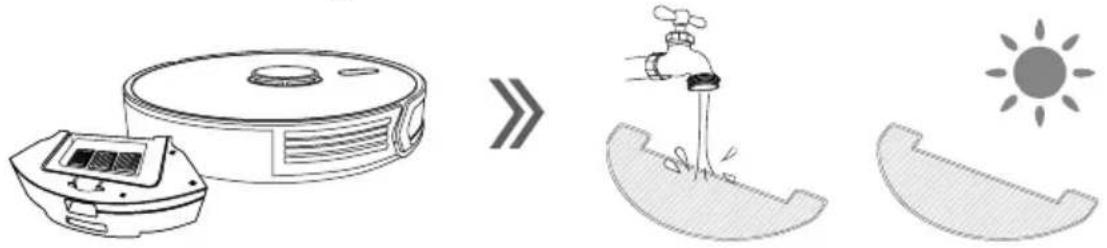

Drehen Sie Charles um, entfernen Sie das Wischtuch und waschen Sie ihn. Sie können es nach dem Trocknen zurückgeben.

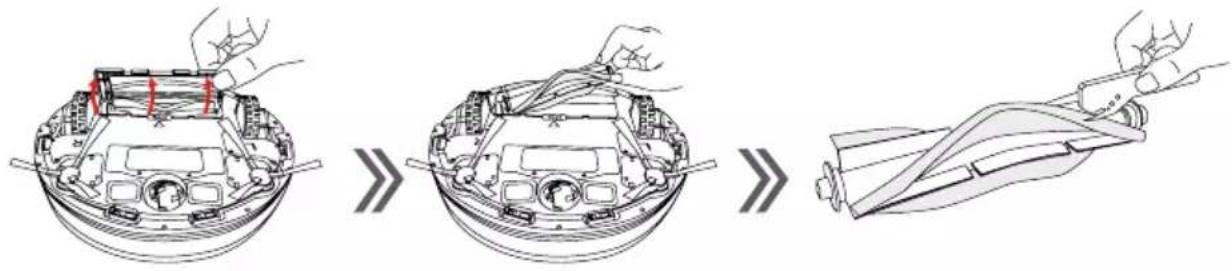

5.4. Pinsel zentrieren

Um die mittlere Bürste zu reinigen, entfernen Sie zuerst die Plastikabdeckung darauf. Entfernen Sie dann die Bürste und reinigen Sie sie.

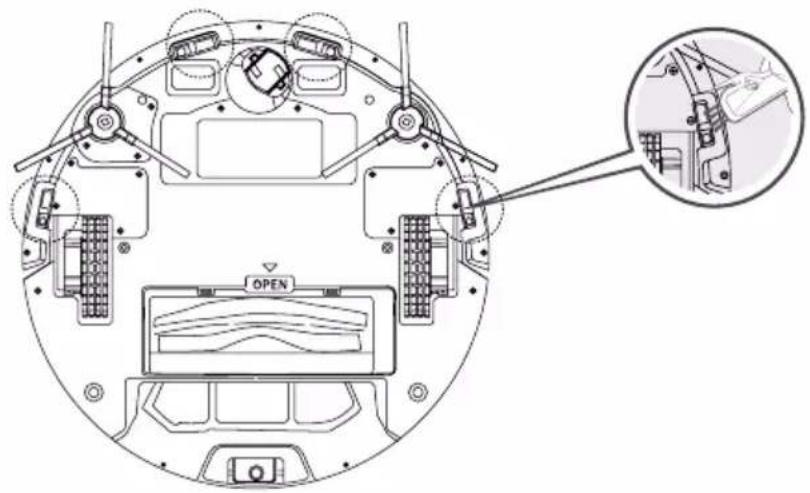

5.5. Sensoren gegen Herunterfallen

Wischen Sie die Fallschutzsensoren und Ladestifte an der Unterseite des Staubsaugers mit einem weichen Tuch ab.

6.1. Entfernen Sie zuerst den Doppelbehälter, gießen Sie Wasser in den Wassertank und setzen Sie ihn dann wieder in den Staubsauger ein.

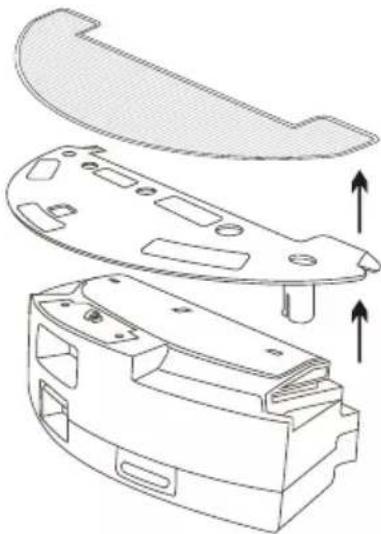

6.2. Befestigen Sie das Mopptuch am Mopphalter. Befestigen Sie dann den Mopphalter am Staubsauger.

1. Roboter-Staubsauger
2. Ladestation
3. Ladeadapter
4. Auftragspinsel
5. Reinigungsbürste
6. HEPA-Filter
7. Doppelter Wasser- und Staubbehälter
8. Gebrauchsanweisung
9. Wischlappen
10. Mopphalter
11. Staubbeutel

1

Produktmodell: Charles Q10

Maße: L345 * B345 * H 97mm

Spannung: Gleichstrom 14,8 V

Saugleistung: 3500 Pa

Batteriekapazität: Gleichstrom 14,8 V Li-Ion 5200 mAh

Volumen Doppelbehälter - Staub: 400 ml

Volumen des Doppelbehälters - Wasser: 250 ml

Reinigungszeit: bis zu 200 min

Ladezeit: 300min

Nennspannungsbereich

der Dockingstation: 220-240V

Nennfrequenz: 50-60 Hertz

Nominale Eingangsspannung

der Dockingstation: DC 24 V / 2 A

Használati utasítás

Wenn die Selbstabholstation voll ist, leuchtet die Füllanzeige an der Station. Die Niceboy ION-Anwendung wird Sie ebenfalls auf die gleiche Weise benachrichtigen.

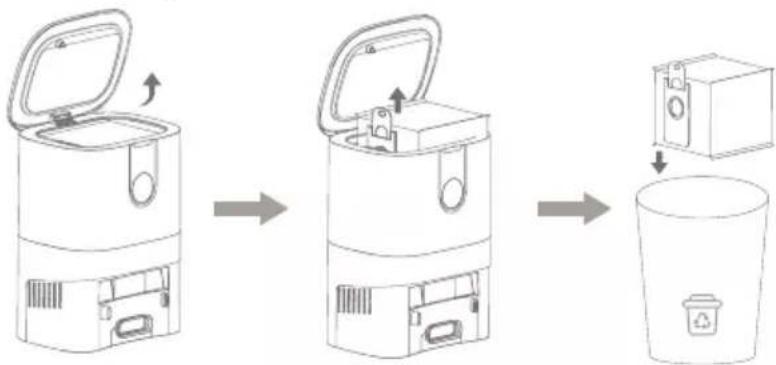

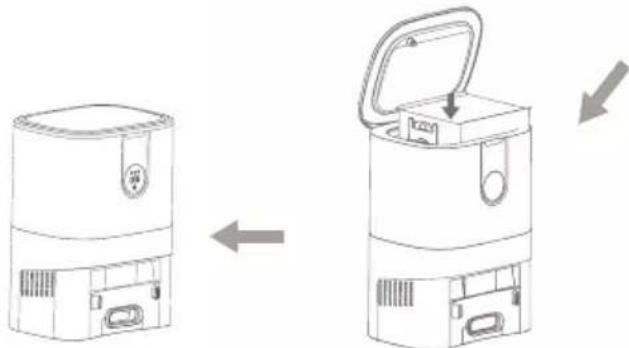

Um den Staubbeutel auszutauschen, öffnen Sie zuerst den Deckel, ziehen Sie den Beutel heraus und werfen Sie ihn weg.

Legen Sie dann einen neuen Beutel ein und schließen Sie den Deckel der Station.

Wenn die Selbstabholstation auch nach dem Beutelwechsel noch voll meldet und die LED-Anzeige an der Station rot leuchtet, ist möglicherweise das Staubrohr verstopft (folgendes Bild, Punkt Nr. 2). Trennen Sie zur Reinigung zuerst die Station vom Stromnetz, drehen Sie die Station dann auf den Kopf und entfernen Sie die transparente Abdeckung (folgendes Bild, Punkt Nr. 1). Reinigen Sie dann das Rohr und setzen Sie die Abdeckung wieder auf.

Es wird empfohlen, den Staubfilter, der sich unter dem Staubbeutel befindet, einmal im Monat mit einem feuchten Tuch zu reinigen.
