Produkttyp	DVD-Player
Marke	ZENEC
Modell	ZE-050DVD
Abmessungen	183.4 x 178 x 50 mm
Stromversorgung	12 VDC (10,8V~16V), negative Masse
Stromverbrauch	Weniger als 2A, Ruhestrom <5mA
Videosystem	NTSC/PAL/AUTO
Unterstützte Disc-Formate	DVD, VCD, SVCD, CD, CD-R/RW, MP3
Audioausgang	2-Kanal analog Stereo (L/R), 2Vrms (10kΩ)
Videoausgang	Composite (CVBS), S-Video, YUV, RGB, YpbPr
Frequenzgang	20Hz~20kHz (±2dB)
Signal-Rauschabstand (S/N)	85dB (JIS)
Kanaltrennung	>85dB
Fernbedienung	Inklusive CR2025-Batterie
Zubehör	Bedienungsanleitung, Fernbedienung, A/V-Kabel, Stromkabel, Montagehalterungen, Schrauben, Gummifüße, externer IR-Sensor
Sicherheit	Laserprodukt der Klasse 1; Feuchtigkeit vermeiden; nur angegebene Stromversorgung verwenden
Regionalcode	Region 1 (oder vom Hersteller eingestellt; Handbuch konsultieren)

Häufig gestellte Fragen - ZE-050DVD ZENEC

Wie lege ich eine Disc in den ZE-050DVD ein?

Schalten Sie die Zündung auf ACC, drücken Sie POWER, und führen Sie dann die Disc mit der beschrifteten Seite nach oben in den Disc-Schacht ein. Die Wiedergabe startet automatisch.

Welche Disc-Formate sind mit diesem Player kompatibel?

Der Player unterstützt CD, CD-R, CD-RW, VCD, SVCD, DVD5, DVD9, DVD10 und MP3-Discs. Er spielt keine DVD-ROM, DVD-RAM, CDV oder CD-G ab.

Wie kann ich die Audiosprache auf einer DVD ändern?

Drücken Sie während der Wiedergabe die AUDIO-Taste auf der Fernbedienung. Jeder Tastendruck wechselt durch die verfügbaren Audiosprachen. Nicht alle Discs haben mehrere Sprachen.

Wie stelle ich das Seitenverhältnis des Fernsehers ein?

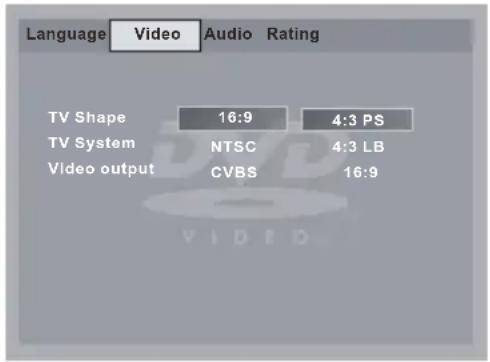

Gehen Sie zu SETUP, dann Video Setup. Wählen Sie TV Shape und wählen Sie 4:3 PS (Pan & Scan), 4:3 LB (Letterbox) oder 16:9 (Breitbild) entsprechend Ihrem Fernseher.

Wie reinige ich eine verschmutzte Disc?

Verwenden Sie ein trockenes, weiches Tuch und wischen Sie von der Mitte nach außen. Bei hartnäckigem Schmutz befeuchten Sie das Tuch leicht mit Isopropylalkohol (Reinigungsalkohol). Verwenden Sie niemals Lösungsmittel wie Benzin oder Verdünnung.

Warum spielt meine DVD nicht ab?

Mögliche Gründe: Die Disc-Region stimmt nicht mit der Player-Region überein, die Disc ist zerkratzt oder verschmutzt, oder das Disc-Format ist inkompatibel (z. B. DVD-RW im VR-Modus). Versuchen Sie, die Disc zu reinigen oder eine andere Disc zu verwenden.

Welche Anforderungen gelten für den Stromanschluss?

Schließen Sie das schwarze Kabel an Masse (GND) und das rote Kabel an ACC+ (12V DC) an. Das Gerät ist nur für 12V negative Masse-Systeme ausgelegt. Verwenden Sie eine Sicherung mit der angegebenen Nennleistung.

Wie benutze ich die Fernbedienung?

Legen Sie eine CR2025-Batterie mit korrekter Polarität ein. Richten Sie die Fernbedienung auf den IR-Sensor des Players (innerhalb von ±30 Grad). Die Reichweite beträgt etwa 5 Meter.

Wie setze ich den Player auf die Werkseinstellungen zurück?

Gehen Sie in SETUP zu Rating Setup. Wählen Sie Load Factory oder Reset und bestätigen Sie. Das Standardpasswort ist null (kein Passwort), falls dazu aufgefordert.

Wie lange ist die Garantiezeit für dieses ZENEC-Produkt?

ZENEC gewährt eine zweijährige Garantie ab dem Kaufdatum auf Material- oder Verarbeitungsfehler. Sie deckt keine Schäden durch unsachgemäße Installation, Unfälle oder unbefugte Änderungen ab.

BEDIENUNGSANLEITUNG ZE-050DVD ZENEC

Vielen Dank für den Kauf dieses ZENEC Produktes

Mit dem Kauf des ZE-050DVD haben Sie sich für ein Produkt entschieden, das Ihnen aufgrund der Verwendung von hochwertigen Materialien und Bauteilen eine lange Lebensdauer garantiert. Durch die vielfältigen Anschlussmöglichkeiten und aufgrund einfacher Montage lässt sich der ZE-050DVD problemlos in jede A/V Anlage integrieren ohne das ein großer Installationsaufwand betrieben werden muss.

Obwohl bei der Entwicklung dieses Gerätes auf einfachste und logische Bedienung geachtet wurde, empfehlen wir die Bedienungsanleitung vor der Installation gut durchzulesen. Bewahren Sie die Bedienungsanleitung außerdem an einem sicheren Ort auf, damit Sie darin nachschlagen können wenn später Fragen auftauchen sollten.

Zusätzlich soll sie beitragen, dass Sie das ganze Potential dieses Produktes nutzen können. Lesen Sie sich vor allem die Garantiebestimmungen genau durch, um im Falle eines Defektes den optimalen Service und Kundendienst nutzen zu können. Sollten Sie dennoch Fragen haben, wenden Sie sich bitte an Ihren ZENEC – Händler oder den jeweiligen Landesvertrieb.

Dolby Digital

Hergestellt unter der Lizenz von Dolby Laboratories.

Dolby und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories. Vertrauliches unveröffentlichtes Werk.

Alle Rechte vorbehalten.

GENERELLE FUNKTIONEN UNTERSTÜTZTE DISC – FORMATE:

DVD, SVCD, VCD, CD, MP3, etc.

UNTERSTÜTZTE TV BILDFORMATE:

NTSC, PAL oder AUTO

VIDEO - AUSGÄNGE:

PAN & SCAN, LETTER BOX oder WIDESCREEN

AUDIO - AUSGÄNGE:

DOLBY DIGITAL oder DTS über DIGITAL OUT oder STEREO über ANALOG – OUT

ANSCHLÜSSE:

2 x A/V IN, 1 x A/V OUT,

1 x S-VIDEO OUT, 1 x DIGITAL OUT

SONSTIGES:

IR – Fernbedienung,

IR – Infrarotauge, umfangreiches Montage-material

LÄNDERKENNUNG (REGIONAL CODE)

DVD Abspielgeräte und auch DVD Discs beinhalten eine Länderkennung, die definiert wo die Hard – oder Software gekauft wurde. Die Wiedergabe einer Disc ist nicht möglich, wenn die Länderkennung vom Abspielgerät und der Disc nicht übereinstimmen. Die Länderkennung ist jeweils auf dem Produkt abgebildet.

Der Regional Code dieses Gerätes ist 2, der folgenden Gebieten zugeordnet ist:

■ Region 2: Japan, Westeuropa, Nordeuropa, Südamerika und Mittlerer Osten

INHALT

SICHERHEITSHINWEISE ....3

PFLEGE VON CD'S UND DVD'S 4

INSTALLATION ....5

FERNBEDIENUNG 6

VORBEREITUNG DER FERNBEDIENUNG ....6

AUSWERFEN EINER DISC 7

GRUNDFUNKTIONEN....7

ON-SCREEN DISPLAY FUNKTION 8

MENÜ – FUNKTIONEN 9

TITEL – MENÜ FUNKTION (NUR FÜR DVD) ......9

AUSWAHL DER SPRACHE DES UNTERTITELS (NUR FÜR DVD) ......9

AUSWAHL DES KAMERAWINKELS (NUR FÜR DVD) 9

MP3 FILES ABSPIELEN 9

SETUP (HAUPTMENÜ) 10

SPRACHEINSTELLUNGEN (LANGUAGE SETUP) ......10

VIDEOEINSTELLUNGEN (VIDEO SETUP) 11

AUDIOEINSTELLUNGEN 12

RATINGEINSTELLUNGEN....13

VOREINGESTELLTE WERTE ....13

ZUSÄTZLICHE INFORMATIONEN ....14

ZUBEHÖR 15

TECHNISCHE DATEN ....17

GARANTIEBESTIMMUNGEN....35

SICHERHEITS-HINWEISE

■ Laserprodukt der Klasse 1:

Bei diesem Gerät handelt es sich um ein Laserprodukt der Klasse 1. Im Inneren wird ein sichtbarer / unsichtbarer Laserstrahl verwendet, der eine starke Strahlenbelastung verursachen kann, wenn er direkt gerichtet ist. Stellen Sie sicher, dass der DVD – Player wie angewiesen betrieben wird. Eine andere als die in der Bedienungsanleitung spezifizierte Verwendung der Bedienungselemente und Einstellungen oder Durchführung von Verfahren kann zu einer gefährlichen Strahlenbelastung führen. Öffnen Sie nicht die Abdeckungen und führen Sie keine Reparaturen selbst durch. Lassen Sie die Wartung von qualifizierten Personen durchführen.

■ Gebrauch des Players während der Fahrt:

Gemäß den in verschiedenen Ländern der EU geltenden Verkehrsvorschriften, darf ein Monitor der in Sichtweite des Fahrers montiert ist während der Fahrt nicht betrieben werden, da er den Fahrer vom Verkehrsgeschehen ablenkt. Beachten Sie unbedingt die geltenden Vorschriften in Ihrem Land, da ansonsten Regressansprüche von den Versicherungen geltend gemacht werden können!

Ächten Sie zusätzlich darauf dass die Lautstärke in Ihrem Fahrzeug nur so hoch ist, so das Sie Außengeräusche wie z.B eine Polizeisirene noch klar wahrnehmen können.

■ Einwirkung von Feuchtigkeit, Wasser oder anderen Flüssigkeiten:

Schützen Sie den Player vor Wasser oder anderen Flüssigkeiten, die ins Innere des Gerätes eindringen können. Ein Kurzschluss mit Brandfolge könnte daraus resultieren!

■ Parken des Fahrzeuges:

Wenn Sie das Fahrzeug im direkten Sonnenlicht parken, kann die Temperatur in der Fahrgastzelle sehr stark ansteigen. Sorgen Sie dafür dass die Luft etwas abkühlt, bevor Sie das Gerät in Betrieb nehmen.

■ Spannungsversorgung:

Dieses Gerät darf nur für Installationen mit +12V Bordnetz mit Minus gegen Masse verwendet werden.

■ Laufwerksmechanismus:

Vermeiden Sie das Kleinteile in das Innere des Gerätes gelangen. Dadurch kann es zu Fehlfunktionen kommen und der Laufwerks-mechanismus kann beschädigt werden

■ Bei Reparaturen und Defekten:

Auf dieses Gerät gewährt der Hersteller eine Garantiezeit von 2 Jahren, geltend ab dem Kaufdatum im Fachhandel. Wenn am Gerät Funktionsstörungen oder Defekte auftreten, bringen Sie das Gerät unverzüglich zu dem Händler zurück, bei dem Sie es gekauft haben.

■ Solide Montage:

Befestigen Sie den ZE-050DVD in Ihrem eigenen Interesse auf einem soliden Untergrund, unter Verwendung des mitgelieferten Montage-Zubehörs. Die bei Unfällen auftretenden Beschleunigungskräfte sind teilweise enorm. Unsachgemäß montierte Geräte stellen bei Unfällen ein großes Risiko für die Insassen des Fahrzeuges dar.

ACHTUNG!!! Unsachgemäße Reparaturversuche oder Manipulationen am Gerät führen zum Erlöschen der Garantiegewährleistung.

PFLEGE VON CD'S UND DVD'S

Handhabung:

■ Schmutz, Staub und Kratzer können Fehlfunktionen bei der Wiedergabe verursachen.
■ Platzieren Sie keine Aufkleber auf der Disc und verursachen Sie auch keine Kratzer auf der Oberfläche.
■ Verbiegen Sie die Disc nicht.
■ Bewahren Sie die Disc in der dafür vorgesehenen Hülle auf, um zu vermeiden das sie beschädigt wird.
■ Bewahren Sie eine Disc nicht an folgenden Orten auf:

1. Im direkten Sonnenlicht.
2. Dreckige, staubige und feuchte Orte.
3. Nahe der Heizungsöffnungen Ihres Fahrzeuges.
4. Auf dem Armaturenbrett oder den Sitzen.

Reinigen einer Disc:

Benutzen Sie ein trockenes Tuch um die Oberfläche zu reinigen. Wenn die Disc sehr stark verschmutzt ist, feuchten Sie ein Tuch leicht mit Isopropyl – Alkohol an und reinigen die Oberfläche. Benutzen Sie niemals Flüssigkeiten wie Benzin, Verdünner oder konventionellen Schaltplattenreiniger, da sie die Oberfläche der Disc beschädigen.

Bitte beachten:

Je nachdem wie eine Disc behandelt wird kann die Oberfläche mit der Zeit leichte Kratzer bekommen (damit sind nicht solche Kratzer gemeint die dafür sorgen das die Disc nicht mehr abgespielt werden kann!!!). Diese leichten Kratzer werden nicht durch das Gerät verursacht und deuten auch nicht auf ein vorhandenes Problem hin.

Vorbereiten einer neuen Disc mit rauen Stellen:

Eine neue Disc kann innen und außen raue Kanten haben. Wenn das der Fall ist, kann es sein das die Disc gar nicht oder nur fehlerhaft (Störungen) wiedergegeben wird. Mit Hilfe eines Kugelschreibers oder Bleistifts können Sie die rauen Kanten entfernen (siehe Skizze). Drücken Sie dazu den Stift gegen die innere und äußere Kante der Disc und fahren daran entlang.

Notieren Sie zuerst die beiden Transport- Schaftschen als nachstespontieren. Sie mit Nide, daraltgliedientet in Schraubenodite beigten Montalgewinkelled screws.

Zigaretten auslöberer

Abbildung: Elektrischer Anschluss 1 Figure: Electrical Connections1

Abbildung: Elektrischer Anschluss 2

Fernbedienung:

10 Wechseln der Sprache der Tonspur einer DVD (bei VCD/CD Sound Modus).
11 Auswählen des Repeat – Modus (bei DVD/VCD/CD).
⑫ Wechseln des Untertitels.
13 Anzeigen von Disc – Informationen wie z.B Spielzeit während der Wiedergabe.
14 Eject – Taste (Disc wird ausgeworfen).
15 Anzeigen des Setup – Menüs.
16 Pause – Taste.
⑰ Stop (stoppen der Wiedergabe).
18 Sprung zum nächsten Track/Kapitel.
19 Sprung zum vorhergehenden Track/Kapitel.
20 Schneller Vorlauf.
② Schneller Rücklauf.
2 Aktivieren der Muting – Funktion (Stummschaltung).
2 Aktivieren der Zeitlupenfunktion.
24 Zoom - Taste.
25 PAL oder NTSC – Wiedergabe (Wiedergabe muss vorher gestoppt werden).
26 Wechseln des Blickwinkels.
27 Aktivieren der Zeitlupenfunktion.

Wählen Sie zwischen den A/V – Eingängen.
② Drücken Sie die Taste Power um das Gerät einzuschalten bzw. auszuschalten.
③ Zeigt das Hauptmenü der DVD an (bei VCD PBC ON oder OFF).
④ Benutzen Sie diese Tasten um den Cursor im DVD Menü zu bewegen.
⑤ Bestätigen des auf dem Bildschirm ausgewählten Track/Kapitel.
Auswahl der Tracks/Kapitel erfolgt über die Cursor – oder Nummerntasten.
⑥ Lautstärkeregelung.
7 Nummerntasten.
⑧ Erhöhen der Nummerntasten um eine 10er Stelle.
⑨ Das Titelmenü der DVD wird angezeigt.

Vorbereitung der Fernbedienung

Einlegen der Batterie

1. Öffnen Sie das Batteriefach.
2. Legen Sie die neue Batterie ein (3v Cr2025).
3. Schließen Sie das Batteriefach.

Benutzen der Fernbedienung:

Richten Sie die Fernbedienung auf die Front des Players oder den Infrarotempfänger und achten Sie darauf dass der Winkel zum IR – Empfänger nicht größer als 30° ist.

Um eine Beschädigung des Gerätes zu vermeiden, beachten Sie bitte den Anschlussplan auf Seite 5.

LADEN EINER DVD/VCD/CD DISC (ABBILDUNG: ELECTRICAL CONNECTIONS 2)

1. Schalten Sie die Zündung ein (ACC).
2. Drücken Sie die Power 🔊Taste (1).
3. Legen Sie die Disc mit der Label – Seite nach oben in den Schacht (2) ein.
4. Der Player startet automatisch mit der Wiedergabe.

AUSWERFEN EINER DISC

Drücken Sie die Eject ▲ Taste (3) um die Disc auszuwerfen.

GRUNDFUNKTIONEN

UNTERBRECHEN DER WIEDERGABE:

1. Drücken Sie die Stop ■ Taste um die Wiedergabe anzuhalten.
   Drücken Sie die Play ▶ Taste um die Wiedergabe zu starten.
2. Drücken Sie die Stop ■ Taste zweimal. Die Wiedergabe wird gestoppt und wird an den ersten Track bzw. Kapitel zurückgestellt.

SCHNELLER VORLAUF & SCHNELLER RÜCKLAUF

Drücken Sie FF ◀ & REW ▶ während der Wiedergabe. Jedes Mal wenn die jeweilige Taste gedrückt wird, ändert sich die Geschwindigkeit (abhängig vom Disc – Format) wie folgt:

DVD/VCD/CD:

Normale Wiedergabe → 2x → 4x → 8x → 20x → Normale Wiedergabe...

TITEL/KAPITELSPRUNG BEI DER WIEDERGABE

Drücken Sie während der Wiedergabe / auf der Fernbedienung oder am Bedienteil. Drücken Sie um den Track bzw. das Kapitel zu überspringen und zum nächsten zu gelangen oder um an den Anfang des Tracks bzw. Kapitels zu springen. Durch mehrmaliges drücken dieser Taste können Sie mehrere Tracks bzw. Kapitel zurückspringen.

ZEITLUPE

Drücken Sie die Zeitlupentaste während der Wiedergabe. Jedes Mal wenn die Taste gedrückt wird, ändert sich die Geschwindigkeit (abhängig vom Disc – Format) wie folgt: Normale Wiedergabe → 1/2x → 1/4 → 1/6 → 1/7 → Normale Wiedergabe...

PAUSE (STANDBILD)

Drücken Sie während der Wiedergabe die Pause – Taste um sie anzuhalten.

WIEDERHOLUNG (REPEAT) DER WIEDERGABE

Drücken Sie die Repeat – Taste um einen Modus wie folgend auszuwählen:

DVD:

Kapitel (Chapter) wiederholen → Titel (Title) wiederholen → Aus → Kapitel wiederholen...

SVCD/VCD/CD/MP3:

Track (Single) wiederholen → Komplett wiederholen → Aus → Track wiederholen...

1. Mit der Repeat Single Funktion wird der gerade wiedergegebene Track wiederholt.
2. Mit der Repeat All Funktion werden alle Tracks auf der Disc wiederholt.

RESET

Der Reset – Knopf befindet sich auf dem Bedienteil und muss mit einem Kugelschreiber oder einem anderen spitzen Gegenstand aktiviert werden.

Folgende Vorgänge erfordern den Einsatz der Reset – Funktion (alle vorgenommenen Einstellungen werden auf den Auslieferungszustand zurückgesetzt):

1. Nachdem das Gerät fertig installiert bzw. verkabelt wurde.
2. Wenn sich das Gerät mit keiner Taste mehr bedienen lässt.

REMOTE SENSOR (IR - Empfänger)

Richten Sie die Fernbedienung immer in die Richtung des IR – Empfängers.

Er empfängt die Signale der Fernbedienung.

POWER ON/OFF

Drücken Sie die Power – Taste am Bedienteil oder auf der Fernbedienung um den Player ein- oder auszuschalten.

AUDIO / VIDEO EINGANG

Das ZE-050DVD verfügt über einen zusätzlichen AUX – Eingang, um Signale von externen Geräten wiederzugeben.

1. Verbinden Sie den ZE-050DVD mit dem externen Gerät.
2. Schalten Sie den ZE-050DVD und das externe Gerät an.
3. Wählen Sie durch drücken der AUX – Taste auf der Fernbedienung den jeweiligen AUX – Eingang. AUX1 befindet sich an der Rückseite des Gerätes, AUX2 am Bedienteil.
4. Die Signale werden durchgeschleift und liegen am A/V – Ausgang des Gerätes an.

ON-SCREEN DISPLAY FUNKTION

Drücken Sie während der Wiedergabe einer Disc die Display – Taste um Informationen darüber anzuzeigen.

Beispiele:

1. Display – Taste wird einmal gedrückt: DVD, SVCD, VCD, CD:

$$ 0 0: 0 0: 3 5 \quad 0 0: 0 3: 5 3 $$

1. Display – Taste wird das zweite Mal gedrückt:

SVCD, VCD, CD:

$$ \begin{array}{l l} \text {VCD} & 0 0: 0 0: 3 5 \quad 0 0: 0 3: 5 3 \ \text {Track 5 / 12} \end{array} $$

Es wird das Format, die verstrichene und verbleibende Zeit, Track – Nummer und die Gesamtzahl der Tracks von der gerade wiedergegebenen Disc auf dem Bildschirm angezeigt.

DVD:

1. Display – Taste wird ein drittes Mal gedrückt:

Die Anzeige auf dem Bildschirm verschwindet.

MP3:

Alle Daten der Disc (ID3-Tag) werden normal auf dem Bildschirm angezeigt.

Die Display – Taste hat bei der Wiedergabe vom MP3 – Files keine Funktion!

AUSWAHL DER VERSCHIEDENEN TONSPUREN:

Drücken Sie während der Wiedergabe die Audio - Taste. Jedes Mal wenn Sie die Taste drücken wird zwischen den verschiedenen Tonspuren umgeschaltet.

Bitte Beachten: Die Anzahl der verschiedenen Tonspuren ist je nach Disc verschieden. Einige Discs verfügen nur über eine einzige Tonspur. Wenn nur eine einzige Tonspur vorhanden ist, erscheint beim drücken der Audio – Taste das

folgende Zeichen oben links auf dem

Bildschirm:

= Diese Aktion kann im Moment nicht ausgeführt werden bzw. wird von dem gerade wiedergegebenen Medium nicht unterstützt.

VCD: Drücken Sie während der Wiedergabe die Audio Taste. Sie haben die Möglichkeit zwischen Mono und Stereo zu wählen. Stereo → Left → Right → Partner Left → Partner Right → Stereo...

CD: Drücken Sie während der Wiedergabe die Audio - Taste. Das folgende Zeichen wird oben links auf dem Bildschirm erscheinen:

= Diese Aktion kann im Moment nicht ausgeführt werden bzw. wird von dem gerade wiedergegebenen Medium nicht unterstützt.

MENÜ – FUNKTIONEN

DVD: Drücken Sie während der Wiedergabe die Menü – Taste um das Disc – Menü anzuzeigen. Sie können sich mit den Pfeiltasten ▲▼◀▶ im Menü bewegen und den gewünschten Menüpunkt mit der Enter – Taste anwählen.

VCD: Drücken Sie während der Wiedergabe die Menü – Taste um zwischen PBC ON und PBC OFF zu wählen.

TITEL – MENÜ FUNKTION (NUR FÜR DVD): Falls der Inhalt einer DVD in verschiedene Kapitel aufgeteilt ist, können Sie diese im Titel – Menü direkt anwählen und wiedergeben.

1. Drücken Sie während der Wiedergabe die Titlel – Taste. Das Titel – Menü wird angezeigt.
2. Wählen Sie mit den Pfeiltasten ▲ ▼ ◀ ▶ das entsprechende Kapitel aus und bestätigen Sie Ihre Auswahl mit der Enter – Taste.

AUSWAHL DER SPRACHE DES UNTERTITELS (NUR FÜR DVD):

Drücken Sie während der Wiedergabe die Subtitle – Taste. Jedes Mal wenn Sie die Subtitle - Taste drücken wird zwischen den verschiedenen Untertiteln umgeschaltet.

Bitte beachten: Die Anzahl der Untertitel ist je nach Disc verschieden. Wenn keine verschiedenen Untertitel auf der Disc vorhanden sind, erscheint beim drücken der Subtitle – Taste das folgende Symbol oben links auf dem Monitor:

= Diese Aktion kann im Moment nicht ausgeführt werden bzw. wird von dem gerade wiedergegebenen Medium nicht unterstützt.

AUSWAHL DES KAMERAWINKELS (NUR FÜR DVD)

Drücken Sie während der Wiedergabe die Angle – Taste. Jedes Mal wenn Sie die Angle – Taste drücken wird zwischen den verschiedenen Kamerawinkeln umgeschaltet.

Bitte beachten: Die Anzahl der Kamerawinkel ist je nach Disc verschieden. Die Funktion kann nur mit Discs genutzt werden, bei denen Filmszenen aus verschiedenen Kamerawinkeln gedreht wurden. Wenn keine verschiedenen Kamerawinkel auf der Disc vorhanden sind, erscheint beim drücken der Angle – Taste das folgende Symbol oben links auf dem Monitor:

= Diese Aktion kann im Moment nicht ausgeführt werden bzw. wird von dem gerade wiedergegebenen Medium nicht unterstützt.

MP3 Files abspielen:

MP3 Files werden in Ordnern auf der Disc gespeichert.

Beispiel:

Wählen Sie mit den Pfeiltasten ▲▼◀▶ einen Track oder Ordner aus und drücken die Enter – Taste. Durch drücken der Repeat – Taste können Sie zwischen 3 verschiedenen Varianten der Repeat – Funktion wählen. Während der Wiedergabe können Sie mit den Tasten ◀◀ und ▶▶ jeweils einen Track überspringen oder einen Track zurück zurückspringen.

Bitte beachten: Die Tasten FF▶ & REW ◀ haben während der Wiedergabe von MP3 Files keine Funktion.

INITIAL SETUP

SETUP MENU---MAIN PAGE

1. Drücken Sie nachdem Sie die Wiedergabe gestoppt haben die Setup – Taste.
2. Das Setup – Menü wird angezeigt.
3. Wählen Sie mit den Tasten ◀ / ▶ den gewünschten Menüpunkt aus.
4. Drücken Sie die Enter – Taste.

a. SPRACHE

Unter diesem Menüpunkt finden Sie alles was mit den verschiedenen Sprachen wie z.B Untertiteln usw. zu tun hat. Nähere Informationen finden Sie in dieser Anleitung unter der Rubrik SPRACHEINSTELLUNGEN.

b. VIDEO

Unter diesem Menüpunkt finden Sie alles was mit der Video – Wiedergabe wie z.B das Bildformat usw. zu tun hat. Nähere Informationen finden Sie in dieser Anleitung unter der Rubrik VIDEOEINSTELLUNGEN.

c. AUDIO

Unter diesem Menüpunkt finden Sie alles was mit der Audio – Wiedergabe wie z.B DTS – Einstellungen zu tun hat. Nähere Informationen fin- den Sie in dieser Anleitung unter der Rubrik AUDIOEINSTELLUNGEN.

d. RATING

Unter diesem Menüpunkt finden Sie alles was mit der Eingabe eines Passwortes für den Parental Lock zu tun hat. Einige DVD's lassen es zu, dass Sie mit dieser Funktion die Wiedergabe von DVD's die Gewaltszenen oder sonstiges nicht für Kinder geeignetes Material enthalten, einschränken können. Nähere Informationen finden Sie in dieser Anleitung unter der Rubrik RATINGEINSTELLUNGEN.

SPRACHEINSTELLUNGEN (LANGUAGE SETUP)

Wählen Sie die gewünschte Sprache (Englisch/Chinesisch) in der das OSD – Menü angezeigt werden soll. Benutzen Sie hierfür die ▲/▼ - Tasten und bestätigen Sie durch drücken der Enter – Taste.

Untertitel (Subtitle):

Wählen Sie die gewünschte Sprache (Englisch/Chinesisch) des Untertitels aus.

Benutzen Sie hierfür die ▲/▼ - Tasten und bestätigen Sie durch drücken der Enter – Taste.

Ton bzw. Sprache (Audio):

Wählen Sie die gewünschte Sprache der Audio – Wiedergabe aus.

Benutzen Sie hierfür die ▲/▼ - Tasten und bestätigen Sie durch drücken der Enter – Taste.

DVD Menu:

Wählen Sie die gewünschte Sprache (Englisch/Chinesisch) des DVD – Menüs aus.

Benutzen Sie hierfür die ▲/▼ - Tasten und bestätigen Sie durch drücken der Enter – Taste.

OSD:

Schalten Sie die Anzeige des OSD – Menüs ein oder aus.

Benutzen Sie hierfür die ▲/▼ - Tasten und bestätigen Sie durch drücken der Enter – Taste.

VIDEO EINSTELLUNGEN

Bildformat (TV Shape):

Wählen Sie das passende Bildformat (4:3 oder 16:9) in Abhängigkeit des angeschlossenen Monitors aus.

Normal / PS (für 4:3 Monitore):

Wiedergabe der Disc im Pan & Scan - Format. Wenn das Gerät mit einem 16:9 Bildschirm verbunden ist, werden die linke und rechte Kante abgeschnitten.

Normal / LB (für 4:3 Monitore):

Wiedergabe der Disc im Letterbox – Format. Wenn das Gerät an einem 16:9 Bildschirm angeschlossen ist, erscheinen oben und unten schwarze Balken.

Breitbild für 16:9 Monitore (Wide):

Wählen Sie dieses Format wenn Sie einen 16:9 Bildschirm am Gerät angeschlossen haben.

TV - System:

Das Gerät kann Discs abspielen die im PAL oder NTSC – Format aufgenommen sind. Wählen Sie NTSC wenn Sie einen NTSC – Monitor betreiben oder PAL wenn es sich um einen PAL – Monitor handelt. Wenn Sie Auto – Auswahl wählen, hat das Ausgangssignal immer das gleiche Format wie die Disc.

Kantenglättung (Edges):

Einstellen der Kantenglättung. Sie können zwischen AUS, WEICH und SCHARF wählen.

AUDIO EINSTELLUNGEN

Dolby Digital / MP3 / WMA / Andere

• Drücken Sie die Setup – Taste auf der Fernbedienung und wählen Sie den Menüpunkt Audio aus.
• Wählen Sie unter Dolby Digital (Analog Out) zwischen 2 Kanal und Off und drücken Sie die Enter – Taste zum bestätigen.
• Wählen Sie unter Dolby Digital (Digital Out) zwischen PCM, RAW und Off und drücken Sie die Enter – Taste zum bestätigen.
• Wählen Sie unter DTS (Analog Out) zwischen 2 Kanal und Off und drücken Sie die Enter – Taste zum bestätigen.
• Wählen Sie unter DTS (Digital Out) zwischen PCM, RAW und Off und drücken Sie die Enter – Taste zum bestätigen.
• Wählen Sie unter MP3/WMA (Analog Out) zwischen 2 Kanal und Off und drücken Sie die Enter – Taste zum bestätigen.
• Wählen Sie unter MP3/WMA (Digital Out) zwischen PCM und Off und drücken Sie die Enter – Taste zum bestätigen.
• Wählen Sie unter Other (Analog Out) zwischen 2 Kanal und Off und drücken Sie die Enter – Taste zum bestätigen.
• Wählen Sie unter Other (Digital Out) zwischen PCM, RAW und Off und drücken Sie die Enter – Taste zum bestätigen.

RATINGEINSTELLUNGEN

Geben Sie das alte Passwort ein (Auslieferungszustand 0000) um danach eine von Ihnen ausgesuchte Zahlenkombination (vierstellig) einzugeben.

Rating:

Durch drücken der Enter – Taste können Sie das Rating – Level wählen.

Es stehen Ihnen folgende 8 verschiedene Stufen zur Auswahl:

$$ \begin{array}{l} 8. \text { adult } \longrightarrow 1. \text { kid safe } \longrightarrow 2. \text { G } \longrightarrow 3. \text { PG } \longrightarrow \ 4. \text { PG_13 } \longrightarrow 5. \text { PG_R } \longrightarrow 6. \text { R } \longrightarrow 7. \text { NC_17 } \end{array} $$

GERÄT AUF WERKSEINSTELLUNG ZURÜCKSETZEN (RESTORE DEFAULT)

Wählen Sie Yes und bestätigen Sie mit der Enter – Taste um das Gerät auf die Werks-einstellung zurückzusetzen.

VOREINGESTELLTE WERTE

→ Um Kurzschlüsse zu vermeiden, sollten Sie vor Beginn der Installationsarbeiten das +12V Kabel der Batterie abhängen.
→ Um eine Endstufe oder andere Geräte richtig anzuschließen, lesen Sie sich noch einmal die Bedienungsanleitung genau durch.
→ Bitte zweigen Sie keinen Strom ab, indem Sie die Isolation des +12V Anschlusskabels auftrennen und einen weiteren Verbraucher daran anschließen.

Der Anschlussdraht wäre überlastet und würde zu heiß werden.

→ Defekte Sicherungen immer gegen den gleichen Typ (Wert) austauschen.
→ Bei der Verwendung von DVD-R / DVD-RW bitte darauf achten das nur Discs wiedergegeben werden können, welche im Video – Format aufgenommen sind.

DVD-RW die im Video Recording – Format aufgenommen sind, kann das Gerät nicht wiedergeben.

→ Selbst wenn die DVD-R / DVD-RW im Video – Format aufgenommen ist, kann es sein das es Probleme bei der Wiedergabe gibt. Das kann an Kratzern, Schmutz oder Eigenschaft der Disc liegen. Es besteht auch die Möglichkeit dass die Linse im Inneren des Gerätes verschmutzt ist.
→ Die Wiedergabe von Discs welche im richtigen Format auf einem PC aufgenommen wurden ist möglich, aber immer abhängig von der benutzten Software, deren Einstellung und weiteren Faktoren. Wenn Sie zu diesem Thema noch weitere Fragen haben, wenden Sie sich bitte an den Händler, bei dem Sie die entsprechende Software gekauft haben.

→ CD – Extra Discs können als Musik – CD's wiedergegeben werden.
→ CD-R / CD-RW Disc die mit einem CD – Rekorder aufgenommen wurden, können auf diesem Gerät abgespielt werden.
→ Selbst wenn die CD-R / CD-RW mit einem CD – Rekorder aufgenommen wurde, kann es sein das es Probleme bei der Wiedergabe gibt. Das kann an Kratzern, Schmutz oder Eigenschaft der Disc liegen. Es besteht auch die Möglichkeit dass die Linse im Inneren des Gerätes verschmutzt ist.
→ Titel und andere Textinformationen die auf der CD-RW – Disc gespeichert sind, können mit diesem Gerät nicht angezeigt werden.
→ Eine CD-RW benötigt etwas mehr Zeit bis die Daten vom Gerät eingelesen sind als das bei einer CD oder CD-R der Fall ist.
→ Lesen Sie bitte die entsprechenden Vorkehrungen vor dem benutzen einer CD-R bzw. CD-RW – Disc durch.

ZUBEHÖR

No.	Beschreibung	Diagram	Menge
1	Bedienungsanleitung		1
2	Fernbedienung		1
3	A/V Connections		1
4	MIC/AV Conversion Connections		1
5	Power Supply Connections		1
6	L-fo m steel BKTr		2
7	External Remote Sensor		1
8	Schrauben		4
9	Rubber Foot		4

Bitte beachten:

Bei der Benutzung von Zubehör welches nicht zum Lieferumfang gehört, kann es zu einer Beschädigung des Gerätes kommen. Seien Sie sicher dass Sie nur das Zubehör benutzen, das auf der oberen Zeichnung abgebildet ist.

2 YEARS LIMITED WARRANTY

Dear customer

Sehr geehrter Kunde,

Vielen Dank, dass Sie sich zum Kauf dieses Produktes von ZENEC entschlossen haben. Wir bitten Sie, die Originalverpackung aufzuheben, z.B. für den Transport bei einem Garantiefall.

Wenn Sie Garantie-Leistungen für dieses ZENEC Produkt beanspruchen, wenden Sie sich bitte direkt an den Händler, bei dem das Gerät gekauft wurde.

Dieses ZENEC Produkt ist durch eine Werksgarantie von 2 Jahren ab Kaufdatum im Fachhandel gegen Material- oder Herstellungsfehler geschützt.

Garantie-Einschränkungen

Nicht unter Garantie fallen Schäden infolge von:

1. unsachgemässem Einbau oder inkorrektem Audio- oder Stromanschluss.
2. Einwirkung von übermässiger Feuchtigkeit, Flüssigkeit, Hitze, Sonneneinstrahlung oder starker Verschmutzung.
3. mechanischer Beschädigung durch Unfall, Fall oder Stoss; Schäden durch nicht autorisierte Reparaturversuche und/oder Modifikationen.

Die Garantie dieses Produkts bleibt in jedem Fall auf die Reparatur bzw. den Ersatz (Entscheidung beim Hersteller) des ZENEC Produktes beschränkt. Transportschäden und die Kosten des Rücktransportes sind durch diese Garantie nicht abgedeckt. Jeder über diese Garantie-Erklärung hinausgehende Anspruch und Haftung für direkte / indirekte Folgeschäden werden ausdrücklich abgelehnt. Garantie-Ansprüche können nur mit einer korrekt und vollständig ausgefüllten Garantie-Karte und dem Original-Kaufbeleg geltend gemacht werden.

ZENEC Model: ZE-050DVD

Serial Number: ....

Date of Purchase:

Your name: ....

Your address: ....

City:
