Product Type	Kühlschrank
Brand	Amica
Model	UM100.3
Height	850 mm
Width	596 mm
Depth	550 mm
Weight	30 kg
Energy Supply	220-240 V, 50 Hz
Annual Energy Consumption	152 kWh/Jahr
Capacity	100 L
Noise Level	40 dB(A)
Climate Class	N-ST (16-38 °C)
Defrost Type	Manuell
Temperature Control	Mechanischer Thermostat
Door Reversibility	Ja
Shelves	3 Glasablagen
Door Bins	2
Crisper Drawer	1 Gemüseschublade
Refrigerant	R600a (Isobutan)
Recommended Cleaning	Mildes Reinigungsmittel und Wasser

Häufig gestellte Fragen - UM100.3 AMICA

Wie stelle ich die Temperatur an meinem Amica UM100.3 ein?

Der Thermostatknopf befindet sich im Kühlschrank. Drehen Sie ihn auf 1-5, wobei 3 für den normalen Gebrauch empfohlen wird.

Wie tauen ich den Kühlschrank ab?

Ziehen Sie den Stecker, entnehmen Sie die Lebensmittel und lassen Sie die Tür offen. Verwenden Sie keine scharfen Werkzeuge, um das Eis zu entfernen; lassen Sie es natürlich schmelzen.

Warum macht mein Kühlschrank Geräusche?

Normale Geräusche sind Kompressorbrummen, Kältemittelfluss und Lüftergeräusche. Lautes Rasseln kann auf Nivellierungsprobleme hinweisen.

Wie sollte ich das Innere reinigen?

Verwenden Sie ein weiches Tuch mit milder Seifenlauge. Vermeiden Sie Scheuermittel. Vor Gebrauch gründlich trocknen.

Was bedeuten die Fehlercodes?

Der UM100.3 hat kein Display; wenn er nicht kühlt, überprüfen Sie die Stromversorgung und die Thermostateinstellung. Konsultieren Sie das Handbuch, wenn das Licht aus ist.

Kann ich die Türdichtung ersetzen?

Ja, bestellen Sie eine Ersatzdichtung beim Amica-Service. Entfernen Sie die alte Dichtung durch Ziehen, drücken Sie die neue in die Nut.

Wie kann ich Energie sparen?

Tür geschlossen halten, Thermostat auf 3 stellen, nicht überfüllen und sicherstellen, dass die Belüftungsgitter sauber sind.

Ist die Tür umkehrbar?

Ja, die Tür kann umgekehrt werden. Befolgen Sie die Anweisungen im Handbuch oder rufen Sie einen qualifizierten Techniker.

Wie lange ist die Garantiezeit?

In der Regel 2 Jahre für Teile und Arbeit. Überprüfen Sie Ihren Kaufbeleg auf die genauen Bedingungen.

Wo kann ich die Bedienungsanleitung herunterladen?

Besuchen Sie notice-facile.com und suchen Sie nach UM100.3 Amica, um ein kostenloses PDF herunterzuladen.

BEDIENUNGSANLEITUNG UM100.3 AMICA

Sehr geehrte Kunden,

das Kühl- und Gefriergerät steht für eine außergewöhnlich leichte Benutzung und ausgezeichnete Effektivität. Jedes Gerät wurde noch in der Fabrik auf Sicherheit und Funktionalität sorgfältig überprüft.

Wir weisen Sie darauf hin, die Gebrauchsanweisung vor der Inbetriebnahme genau zu lesen.

Achtung! Das Kühl- und Gefriergerät ist ausschließlich im Haushalt zu gebrauchen.

Der Hersteller behält sich das Recht vor, bestimmte Änderungen, die den Betrieb des Gerätes nicht beeinflussen, vorzunehmen. Zulässig sind Ausstattungsänderungen sowie Veränderungen im Innen- und Außendesign, die sowohl die Funktionalität des Gerätes als auch seine Sicherheit nicht beeinträchtigen.

INHALT

Bau und Ausstattung des Gerätes....24

Sicherheitshinweise....26

Wechsel des Türanschlages....28

Inbetriebnahme und Betriebsbedingungen des Gerätes....29

Bedienung und Funktionen....31

Energiesparende Nutzung des Kühlschranks....33

Abtauen, Reinigen und Pflegen....35

Lokalisierung von Störungen....37

Umweltschutz....39

Technische Daten....40

Beispiel: Modell UM100.3 / UKS 16147

Zusätzliche
Ausstattung

Eine genaue Beschreibung der Ausstattung des von Ihnen gekauften Gerätes finden Sie in der nachstehenden Tabelle.

1. Gefrierfach (*/***)
2. Thermostat und Innenraumbeleuchtung
3. Glasfach
4. Glasdeckel des Behälters
5. Behälter
6. Eierbehälter
7. Beleuchtungsart
8. Eiswürfelschale

Ausstattung	UM100.3 / UKS 16147
Glasfach 1
Glasdeckel des Behälters 1
Behälter 1
Eierbehälter 1
Durchstecher Glühbeleuchtung
Beleuchtungsart ja
Eiswürfelschale 1

• Der Hersteller haftet nicht für die Schäden, die Folge der Nicht-Einhaltung in der vorliegenden Gebrauchsanweisung angeführten Prinzipien sind.
• Bewahren Sie diese Gebrauchsanweisung auf, um sie in Zukunft auszunutzen oder einem eventuellen Nachbesitzer übergeben zu können.
• Das Gerät darf nicht durch Personen (darunter auch Kinder) mit eingeschränkten körperlichen, sinnlichen oder psychischen Fähigkeiten sowie durch unerfahrene sowie solche Personen, die das Gerät nicht kennen, bedient werden, es sei denn, es geschieht unter Aufsicht oder gemäß der Anweisungen der für ihre Sicherheit verantwortlichen Personen.
• Erlauben Sie nicht den Kindern das Gerät ohne Aufsicht zu bedienen. Erlauben Sie den Kinder nicht mit dem Gerät zu spielen. Lassen Sie die Kinder nicht sich auf die aufschiebbaren Bestandteile des Kühlschranks zu setzen oder auf der Kühlschranktür zu hängen.
• Das Gerät funktioniert in der N-ST-Temperatur richtig. Es ist weder im Keller, noch im Hausflur oder in unbeheiztem Sommerhaus im Herbst und Winter zu betreiben.
• Zum Aufstellen, Verschieben, Aufheben sind nie die Türgriffe zu benutzen, am Kondensator hinten zu ziehen, die Verdichterbaugruppe zu berühren.

- Das Kühl- und Gefriergerät darf während des Transports oder der Aufstellung nur bis zu 40°C geneigt werden. In einem anderen Falle ist das Gerät erst nach 2 Stunden einzuschalten (Abb. 1).

• Vor jeder Wartungsarbeit ist der Netzstecker aus der Steckdose zu ziehen (nicht am Kabel, sondern immer am Netzstecker ziehen).
• Geräusche, die als knackend oder reißend wahrgenommen werden, werden durch das Ausdehnen und Schrumpfender Bauelemente infolge der Temperaturänderungen verursacht.
• Aus Sicherheitsgründen ist das Gerät niemals selbständig zu reparieren. Reparaturen, die von Personen vorgenommen werden, die keine erforderlichen Befähigungen haben, können für die Benutzer des Geräts eine ernste Gefahr darstellen.

• Im Falle einer Beschädigung des Kühlsystems muss der Raum, in dem das Gerät aufgestellt ist, während einiger Minuten gut durchgelüftet werden (beim Gerät mit Isobutan R600a muss der Raum eine Fläche von mindestens 4 qm haben).
• Auch nur teilweise aufgetaute Lebensmittel dürfen auf keinem Fall wieder eingefroren werden.
• Getränke in Flaschen und Dosen, insbesondere die Kohlensäurehaltigen, dürfennicht im Gefrierraum aufbewahrt werden. Die Flaschen und Dosen platzen.
• Das aus dem Gefrierraum herausgenommene Gefriergut (Eis, Eiswürfel usw.) nicht direkt in den Mund legen, niedrige Temperatur könnte empfindliche Erfrierungen verursachen.

- Man sollte darauf achten, dass das Kühlsystem nicht beschädigt z.B. durch Anstechen der Kanäle des Kältemittels im Verdampfer oder das Brechen der Röhre, wird. Das Kältemittel ist brennbar. Bei Berührung mit den Augen sofort gründlich mit sauberem Wasser abspülen und Arzt konsultieren.

INBETRIEBNAHME UND BETRIEBSBEDINGUNGEN DES GERÄTES

Vorbereitung für den ersten Betrieb

1. Das Gerät auspacken. Das die Türen und die Ausstattung schützende Klebeband entfernen. Eventuell verbliebene Kleberreste können mit einem milden Reinigungsmittel entfernt werden.
2. Die aus geschäumtem Polystyrol hergestellten Verpackungsteile nicht wegwerfen. Falls sich ein erneuter Gerätetransport als notwendig erweist, ist das Gerät mit Hilfe dieser Polystyrolelemente und der Folie einzupacken und mit einem Klebeband zu sichern.
3. Das Innere des Gerätes und seine Ausstattungselemente mit lauwarmem Wasser unter Zusatz eines Geschirrspülmittels abwaschen und trocknen lassen.

4. Das Gerät auf einem ebenen, horizontalen und stabilen Grund und in einem trockenen und belüftbaren Raum aufstellen. Nicht di- rekter Sonneneinstrahlung aussetzen. Nicht in der Nähe von Wärmequellen wie Herde, Heizkörper, Zentralheizung, Heisswasser- Anlage usw. aufstellen.

5. Achten Sie darauf, dass das Gerät waagerecht steht. Hierzu verwenden Sie vier höhenverstellbare Füße (Bild 2).

Die hintere Wand des Gerätes, besonders der Kondensator und andere Elemente des Kühlsystems, dürfen keine anderen Elemente berühren, welche ihre Beschädigung verursachen könnten. Speziell gemeint sind hier Heizungs- und Wasserleitungen.

Mindestabstände zur Wärmequellen:

• zu Elektro- oder Gasherden u.ä. - 30 mm,
• zu Öl- oder Kohleanstellherden - 300 mm,
• zu Einbaubackofen - 50 mm

Wenn die oben genannten Mindestabstände nicht eingehalten werden können, verwenden Sie eine geeignete Isolierplatte.

INBETRIEBNAHME UND BETRIEBSBEDINGUNGEN DES GERÄTES

Irgendwelche Manipulierung mit den Teilen des Kältemittelkreislaufs ist un-zulässig. Es ist streng darauf zu achten, das Kapillarrohr, das im Hohlraum der Kältemaschine sichtbar ist, nicht zu beschädigen. Dieses Rohr darf weder gebogen noch gewinkelt werden. Falls der Benutzer das Kapillarrohr beschädigt, verliert er die Rechte aus der Garantie (Abb. 2).

Keine Adapter, Mehrfachstecker, zweiadrige Verlängerungskabel verwenden. Sollte die Verwendung eines Verlängerungskabels nötig sein, so darf nur ein Verlänge-rungskabel mit einem Schutz-kontaktstecker versehenes Ver-längerungskabel verwendet wer-den, welches von VDE/GS zertifiziert ist.

2

Elektrischer Anschluss

• Vor dem Anschluss ist es empfehlenswert, den Temperaturregler auf die Position "0".
• Das Gerät ist an 230V / 50 Hz Wechselstrom über eine vorschriftsmäßig installierte, geerdete und durch die Sicherung 10A gesicherte Steckdose anzuschließen.

• Die Erdung des Gerätes ist rechtlich vorgesehen. Der Hersteller lehnt jede Haftung für die eventuell entstandenen Schäden, die Personen oder Gegenstände auf Grund von Nichtbefolgung dieser Vorschrift erleiden können, ab.

• Wenn ein Verlängerungskabel (mit Schutzkontakt und auf Sicherheit zerti- fiziert) verwendet wird, muss sich seine Steckdose in einem sicheren Abstand von dem Spülbecken befinden und darf keiner Bespritzung mit Wasser oder Abwasser ausgesetzt sein.

• Die Daten befinden sich auf dem Leistungsschild, das unten im Innern des Kühlraumes platziert ist.

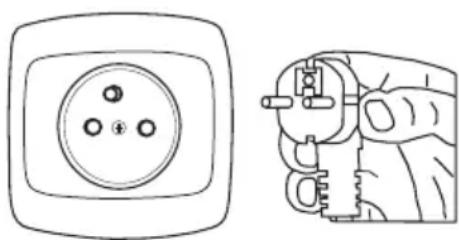

Gerät vom Stromnetz trennen

- Es sollte immer möglich sein, das Gerät vom Stromnetz zu trennen, indem man den Stecker herauszieht oder den zweipoligen Schalter ausschaltet (Abb. 3).

3

Auswechseln der Anschlussleitung - Gabelschaltung.

Ist die Anschlussleitung beschädigt, muss sie ersetzt werden. Beschädigte Anschlussleitung darf nur von einer autorisierten Fachwerkstatt oder von einer befähigten Person ausgewechselt werden.

Bedienblende

Cover Glühbirnen

Temperaturregelung

Die Veränderung der Drehgriffstellung verursacht die Temperaturveränderung im Kühlschrank. Mögliche Drehgriffstellungen:

● Gerät ausschalten - Position OFF
- höchste Temperatur - Position 1
● normal Temperatur - Position 2-5
● niedrigste Temperatur - Position 6

Den Kühl- und Gefrierraum vor deren Kühlung (mindestens nach 4 Stunden nach der Inbetriebnahme) nicht füllen.

Die Temperatur im Kühl (GF) x/xxx

Die Einstellung der Temperatur auf Grund des Jahreszeitwechsels nicht verändern. Die Steigerung der Umgebungstemperatur wird durch den Temperaturfühler erkannt, was eine automatische Inbetriebsetzung des Verdichters verursachen wird. Für eine längere Weile wird er arbeiten, damit die eingestellte Temperatur eingehalten werden kann.

Geringer Temperaturwechsel

Geringerer Temperaturwechsel ist eine völlig gewöhnliche Erscheinung und kann beispielsweise während des Aufbewahrens von mehreren frischen Lebensmitteln eintreten oder wenn die Tür innerhalb eines längeren Zeitabschnitts geöffnet war. Es beeinflusst die Lebensmittel nicht, die Temperatur erreicht den eingestellten Wert schnell wieder.

Aufbewahren der Lebensmittel im Kühlraum (GF x/xxx)

Bei dem Aufbewahren der Lebensmittel in diesem Gerät sollten folgende Empfehlungen eingehalten werden.

• Die Lebensmittel sollten auf Tellern, in Behältern oder in der für die Lebensmittel bestimmten Folie verpackt aufbewahrt werden. Sie sind gleichmäßig auf der Abstelloberfläche zu verteilen.
• Es ist zu beachten, dass die Lebensmittel die hintere Kühlraumwand nicht berühren, da es dort Bereifung oder Anfeuchtung verursachen könnte.
• Keine heißen Speisen in den Kühlraum hineinlegen.
• Lebensmittel, die fremden Geruch leicht annehmen, wie z.B. Butter, Milch, Quark sowie solche, die einen intensiven Geruch haben, z.B. Fisch, Würste, Käse, sind in den Fächern in Folienverpackung bzw. in dicht verschlossenen Gefäßen aufzubewahren.
• Die Aufbewahrung vom Gemüse, des einen hohen Wassergehalt besitzt, bewirkt einen Wasserdampfniederschlag über den Gemüsebehältern. Dadurch wird jedoch die richtige Funktion des Kühlraumes nicht beeinträchtigt.
• Vor dem Einlegen in den Kühlraum muss das Gemüse gut abgetrocknet werden.
• Ein übermäßiger Wassergehalt im Gemüse verkürzt dessen Aufbewahrungszeit, insbesondere im Falle von Blattgemüse.
• Vor dem Einlegen in den Kühlraum darf das Gemüse nicht gewaschen werden, da das Waschen einen natürlichen Schutz beseitigt. Daher auch wird empfohlen, dass das Gemüse erst vor dem Verzehr gewaschen wird.

Tiefkühlung der Lebensmittel

• Fast alle Lebensmittel eignen sich zum Eingefrieren, ausgenommen das in rohem Zustand zu verzehrende Gemüse, wie z.B. Blattsalat.
• Nur die Lebensmittel höchster Qualität sind zum Eingefrieren zu benutzen; sie sind aufkleine, zu einmaligem Gebrauch bestimmte Portionen einzuteilen.
• Die Lebensmittel sind in geruchfreies, luft- und feuchtigkeitsdichtes, sowie fett- undlaugenunempfindliches Verpackungsmaterial zu verpacken. Hierzu sind Säcke und Blätter aus Polyethylen- und Aluminiumfolie am besten geeignet.
• Die Verpackung muss dicht sein und dem Gefriergut dicht anliegen. Glasverpackungen sind nicht zu verwenden.
• Es wird empfohlen, das sich bereits im Gefrierraum befindende Gefriergut so zu legen, dass es mit den einzugefrierenden, frischen Lebensmitteln keine Berührung hat.
• Es wird empfohlen, dass die in der Tabelle (S. 52) angegebenen Werte der einzugefrierenden Lebensmittel während 24 Stunden nicht auf einmal in den Gefrierraum eingelegt werden.
• Um eine gute Qualität der eingefrorenen Lebensmittel zu erhalten, empfiehlt essich, das sich bereits im Gefrierraum befindende Gefriergut so zu legen, dass es mit den einzugefrierenden, frischen Lebensmitteln keine Berührung hat.
• Wir empfehlen, die gefrorenen Portionen auf eine Seite der Gefrierkammer zu schieben und die frischen Portionen auf die Gegenseite zu legen und maximal zur Rückwand und Seitenwand zu schieben.

BEDIENUNG UND FUNKTIONEN

- Man muss beachten, dass auf die Temperatur im Gerätinneren folgende Faktoren Einfluss haben: Raumtemperatur, Grad der Ausfüllung mit Lebensmitteln, Häufigkeit des Türöffnens, die abgelagerte Menge des Reifbeschlags, Einstellung des Thermostats.

Die Aufbewahrungszeit der tiefgekühlten Produkte ist von ihrer Qualität vor der Tiefkühlung sowie von der Aufbewahrungstemperatur abhängig. Bei einer Temperatur von -18° C oder niedriger sollten folgende Aufbewahrungsdauer eingehalten werden:

Produkte Monate
Rindfleisch 6-8
Kalbfleisch 3-6
Innereien 1-2
Schweinefleisch 3-6
Geflügel 6-8
Eier 3-6
Fisch 3-6
Gemüse 10-12
Obst 10-12

Praktische Ratschläge

• Kühlschrank nicht in der Nähe von Heizkörpern oder Backöfen aufstellen und nicht direkter Sonneneinstrahlung aussetzen.
• Sicherstellen, dass die Belüftungsöffnungen nicht verdeckt sind. Ein bis zwei Mal pro Jahr sind die Belüftungsöffnungen von Staub zu reinigen.
• Die richtige Temperatur einstellen: Eine Temperatur von 6 bis 8°C im Kühlschrank und -18°C im Tiefkühlfach sind ausreichend.
• Bei längerer Abwesenheit, z.B. im Urlaub, ist die Temperatur im Kühlschrank zu erhöhen.
• Ein unnötiges Öffnen der Tür des Kühl- oder Tiefkühlschranks ist zu vermeiden. Es empfiehlt sich, genau zu wissen, welche Lebensmittel im Kühlschrank aufbewahrt werden und wo sie sich befinden. Unverbrauchte Produkte sind so schnell wie möglich wieder in den Kühl- oder Tiefkühlschrank zurückzulegen, bevor sie sich erwärmen.
• Das Innere des Kühlschranks regelmäßig mit einem in sanftem Reinigungsmittel getränkten Lappen auswischen. Geräte ohne automatische Abtaufunktion müssen regelmäßig abgetaut werden. Die Entstehung einer Eisschicht von mehr als 10 mm muss vermieden werden.
• Die Türdichtung sauber halten, ansonsten schließt die Tür nicht vollständig. Eine beschädigte Dichtung muss ausgewechselt werden.

Was bedeuten die Sterne?

* Bei einer Temperatur von -6°C können tiefegekühlte Lebensmittel ungefähr eine Woche lang aufbewahrt werden. Mit einem Stern gekennzeichnete Schubladen oder Fächer sind (meistens) in billigeren Kühlschränken anzutreffen.
** Solche Geräte sind jedoch praktisch nicht mehr auf dem Markt. Bei einer Temperatur von -12°C können Lebensmittel für 1-2 Wochen ohne Geschmacksverlust gelagert werden. Diese Temperatur ist jedoch für das Einfrieren von Lebensmitteln nicht ausreichend.
*** Zum Einfrieren von Lebensmitteln werden hauptsächlich Temperaturen von unter -18°C verwendet. Dies ermöglicht das Einfrieren von frischen Lebensmitteln mit einem Gewicht von bis zu 1 kg.
****Derart gekennzeichnete Geräte ermöglichen die Aufbewahrung von Lebensmitteln bei einer Temperatur von unter -18°C und das Einfrieren größerer Mengen an Lebensmitteln.

ENERGIESPARENDE NUTZUNG DES KÜHLSCHRANKS

Zonen im Kühlschrank

• Aufgrund der natürlichen Luftzirkulation entstehen im Kühlschrank unterschiedliche Temperaturzonen.
• Der kälteste Bereich befindet sich direkt oberhalb der Gemüsefächer. In dieser Zone sind empfindliche und leicht verderbliche Lebensmittel aufzubewahren, wie

- Fisch, Fleisch, Geflügel

• Aufschnitt, fertige Gerichte
• ei- oder sahnehaltige Gerichte
• frischer Kuchen, verschiedene Kuchen- sorten,
• verpacktes Gemüse und andere frische Lebensmittel, deren Etikett eine Lage-rung bei einer Temperatur von ca. 4°C vorschreibt.

- Im oberen Teil der Tür herrscht die höchste Temperatur.

Hier sollte am besten Butter und Käse aufbewahrt werden.

Produkte, die nicht im Kühlschrank aufbewahrt werden sollten.

- Nicht alle Produkte eigenen sich zur Aufbewahrung im Kühlschrank. Zu ihnen gehören:

• Gegen tiefe Temperaturen empfindliches Obst und Gemüse, wie zum Beispiel Bananen, Avocado, Papaya, Maracuja, Zucchini, Paprika, Tomaten und Gurken.
• Unreife Früchte
• Kartoffeln

Abtauen des Kühlraumes

An der hinteren Kühlraumwand lagert sich ein Reifbeschlag ab, er wird automatisch entfernt. Beim Abtauen können mit Kondensattropfen auch Verunreinigungen in die

Trichteröffnung der Rinne gelingen. Dadurch könnte die Ablassöffnung verstopft werden.

Um dies zu verhindern, sollte sie mit Hilfe des mitgelieferten Räumwerkzeugesvorsichtig durchgestochen werden (Abb. 4).

- Das Gerät arbeitet zyklisch: Es wird gekühlt (an der hinteren Wand lagert sich der Reifbeschlag ab), daraufhin wird der Reifbeschlag abgetaut (das Wasser läuft über die Wand herunter).

Vor dem Reinigen sollte das Gerät durch das Herausziehen des Steckers aus der Steckdose, durch das Ausschalten oder durch das Herausnehmen der Sicherung vom Stromnetz getrennt werden. Nicht zulassen, dass das Wasser in die Bedienblende oder Beleuchtung gelangt.

• Wir empfehlen keine Auftaumittel in Spray zu verwenden. Sie können die Entstehung von explosiven Gemischen verursachen, Lösungsmittel, die die Plastikteile des Gerätes beschädigen können, enthalten und gesundheitsgefährdend sein.
• Man sollte darauf achten, dass kein Reinigungswasser durch die Ablassöffnung in den Abdampfbehälter gelangt.
• Das ganze Gerät, ausgenommen die Türdichtung, sollte mit einem milden Detergens gewaschen werden. Die Türdichtung mit klarem Wasser waschen und trocknen lassen.

Abtauen des Gefrierraumes (GF)

• Es wird empfohlen, das Abtauen samt waschen des Gerätes durchzuführen.
• Grobe Eisablagerung an den Gefrierflächen vermindert die Effizienz des Gerätes und bewirkt Steigerung des Energieverbrauchs.
• Es empfiehlt sich das Gefriergerät mindestens ein- oder zweimal im Jahr abzutauen.
• Befinden sich Lebensmittel im Gefrierrauminneren, so ist der Drehgriff 4 Stunden vor dem geplanten Abtauen in die Winkelstellung „max.“ zu bringen. Dadurch wird die Aufbewahrung vom Gefriergut in der Raumtemperatur während einer längeren Zeitmöglich.
• Das Gefriergut aus dem Gefrierraum herausnehmen, in eine Schüssel einlegen, mit einigen Schichten Zeitungspapier und darauf noch mit einer Wolldecke umwickeln und an einer kühlen Stelle aufbewahren.
• Das Abtauen sollte möglichst schnell durchgeführt werden. Wenn die lebensmittel über einen längeren Zeitraum in der Raumtemperatur aufbewahrt werden, verkürzt es ihre Verwendbarkeit.

Herausnehmen und Hineinlegen der Abstellflächen

Die Abstellfläche herausnehmen und sie anschließend bis zum Widerstand einschieben, bis sich der Schnappverschluss in der Führungsleiste befindet (Abb. 5).

Glühbirnen mit niedrigerer oder höher Leistung sind nicht zu gebrauchen. Nur Glühbirnen, die die oben genannten Parameter besitzen einsetzen.

Glühlampe auswechseln

1. Den Drehgriff in die Nullstellung bringen und danach den Netzstecker aus der Steckdose ziehen.
2. Den Halter der Abdeckung der Glühlampe abbiegen und abnehmen
3. Durchgebrannte Glühlampe durch eine neue ersetzen, die folgende Parameterbesitzt: Nennspannung 220 - 240 V, Leistung max. 15 W, Gewinde E14.Maximal zulässige Glühbirnenmaße: Durchmesser - 26 mm, Länge 55 mm.
4. Lampenschale aufsetzen und befestigen (Abb. 6).

Störung Mögliche Ursachen Behebung
Das Gerät funktioniert nicht	Unterbrechung im elektrischen Kreis	- Überprüfen, ob der Netzstecker gut inder Steckdose des Speisenetzes sitzt.- Überprüfen, ob das Anschlußkabel nicht beschädigt ist.- Durch Anschließen eines anderen elektrischen Gerätes (z.B. einer Nachttischlampe) überprüfen, ob die Steckdose unter Spannung ist.- Überprüfen Sie, ob das Gerät eingeschaltet ist (Thermostat in Betriebsstellung).
Innenbeleuchtung funktioniert nicht	Die Glühlampe ist gelöst oder durchgebrannt	- Vorerst den vorigen Punkt überprüfen(das Gerät funktioniert nicht)-die Glühlampe festziehen oder, wenn durchgebrannt, auswechseln.
Die Temperatur in den Räumen ist nicht niedrig genug	Die Umgebungstemperatur ist Höher oder niedriger als die N-ST-Temperatur	-Das Gerät ist angepasst, in der N-ST-Temperatur betrieben zu werden.
	Das Gerät steht an einer direkt von der Sonne bestrahlten Stelle, oder neben einer Wärmequell	- Das Gerät an einer anderen Stelle gemäß Gebrauchsanweisung aufstellen.
	Es wurde eine zu große Menge von warmen Lebensmitteln auf einmal eingelagert	- Warten Sie bis zu 72 Stunden ab, bis die Lebensmittel abkühlen (einfrieren) und die erwünschte Temperatur im Kühlraum erreicht wird.
	Eine freie Luftzirkulation im Kühlraum wird nicht gewährleistet	- Die Lebensmittel und Behälter von der Hinterwand wegrücken
	Der Luftdurchfluß hinter dem Gerät ist verhindert	- Das Gerät von der Wand mindestens 30 mm wegrücken.
	Die Kühlraum-/Gefrierraumtür wird zu oft geöffnet und/oder bleibt zu lange offen	- Lassen Sie es nicht zu, dass die Tür zu oft geöffnet wird oder zu lang geöffnet bleibt.
	Die Tür lässt sich nicht richtig schließen	- Platzieren Sie die Lebensmittel und Behälter so, dass sie das Schließen der Tür nicht beeinträchtigen.

LOKALISIERUNG VON STÖRUNGEN

Störung	Mögliche Ursachen Behebung
	Der Verdichter schaltet selten an	- Überprüfen Sie, ob die Raumtemperatur nicht niedriger als 16°C ist.
	Die Dichtung wurde falsch eingebracht	- Die Dichtung einpressen.
Das Gerät ist ununterbrochen in Betrieb	Andere Ursachen wie unter Punkt "Die Temperatur in den Räumen ist nicht niedrig genug"	- befolgen sie die Anweisungen unter Punkt "Die Temperatur in den Räumen ist nicht niedrig genug"
Im unterem Teil des Kühlraumes sammelt sich Wasser	Die Ablaßöffnung ist verstopft	- Mit Hilfe des Räumwerkzeugs die Ablaßöffnung durchstechen (siehe die Gebrauchsanweisung „Abtauen des Kühlraumes“).
	Eine freie Luftzirkulation im Kühlraum wird nicht gewährleistet	- Die Lebensmittel und Behälter von der Hinterwand wegrücken.
Es treten für das Gerät ungewöhnliche Geräusche auf	Das Gerät ist nicht ordnungsmäßig ausgerichtet	- Das Gerät ausrichten.
	Das Gerät kommt mit Möbeln oder anderen Gegenständen in Berührung	- Das Gerät frei aufstellen, so daß es keine andere Gegenstände berührt.

Bei dem normalen Betreiben der Kälteanlagen können Geräusche unterschiedlicher Arten auftreten, die keinen Einfluss auf den richtigen Betrieb des Kühlschranks haben.

Geräusche, die leicht zu beheben sind:

• Lärm, wenn der Kühlschrank nicht senkrecht steht – Einstellung durch Stellschrauben vorne ändern. Eventuell unter die Rollen hinten ein weiches Stoff unterlegen, vor allem wenn es einen Fliesenboden gibt.
• Reibung an benachbartes Möbel – Kühlschrank abrücken.
• Quietschen von Fächern und Schubladen – Fach oder Schublade herausnehmen und wieder einschieben.
• Geräusche von sich berührenden Flaschen – Flaschen voneinander wegschieben.

Geräusche, die bei dem normalen Betrieb zu hören sind, entstehen aufgrund des Betriebs von Thermostat, Kompressor (einschalten), Kühlsystem (Zusammenziehen und Ausdehnen von Stoffen aufgrund der Temperaturschwankungen und des Durchflusses von Kühlmittel).

Entsorgung der Neugeräte-Verpackung

Unsere Verpackungen werden aus umweltfreundlichen Materialien hergestellt, die wiederverwertbar sind:

• Außenverpackung aus Pappe/Folie
  -- Formteile aus geschäumtem, , Polystyrol (PS)
• Folien und Säcke aus Polyethylen (PE)

Entsorgung des Altgerätes

Vor der Entsorgung des Altgerätes den Anschlusskabel durchtrennen.

Schnapp- oder Riegelschlösser entfernen oder unbrauchbar machen - Sie verhindern-damit, dass sich spielende Kinder im Gerät selbst einsperren können.

Dieses Gerät wurde gemäß der EU-Richtlinie 2002/96/EG über Elektro- und Elektronikaltgeräte mit dem Symbol einer durchgekreuzten Mülltonne gekennzeichnet. Dieses Produkt darf am Ende seiner Lebensdauer nicht über den

normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol weist darauf hin. Die Sammelpunkte, darunter die lokalen Geschäfte und Gemeindeeinrichtungen, ermöglichen die Abgabe des Altgerätes.

Eine fachgerechte Entsorgung von elektrischen und elektronischen Altgeräten verhindert eventuelle Gesundheitsschäden und Umweltbelastungen, die aus dem Kontakt mit gefährlichen Stoffen und der falschen Deponierung und Verarbeitung von solchen Geräten resultieren.

TYP	UM100.3 / UKS 16147
Hersteller	AMICA WRONKI S.A.
Typ Kühl- und Gefriergerät GF
Energieeffizienzklasse1	A+
Jahresenergieverbrauch (kWh/Jahr)2	168
Nettonutzinhalt (I) 85
des Kühlraumes 68
des Gefrierraumes -
Gefrierfach Nettoinhalt (GF) 17
Bedeutung der Sterne, die die Gefrierräume bezeichnen3	*/****
Aufbewarungsdauer (in Stunden ) beim Gerät außer Betrieb	11
Gefriervermögen (kg/24h) 2
Klimaklasse4	N-ST
Geräuschentwicklung [dB(A) re1pW] 40 dB (A)
Speisespannung V/Hz 220-240V~/50Hz
Höhe x Breite x Tiefe des Gerätes 816x495x550
Gewicht (kg) 34

TECHNISCHE DATEN

¹⁾ Energieeffizienzklasse A++/A+ (= niedriger Verbrauch) bis G (= hoher Verbrauch).
²⁾ Der Energieverbrauch bezieht sich auf den Jahresenergieverbrauch in kWh, gemäß DIN EN 153. In der Praxis können bestimmte Abweichungen, abhängig von der Benutzung und der konkreten Aufstellung des Gerätes, auftreten.
3)(*)= Lagerungsfläche mit etwa -6°C
(**) = Lagerungsfläche mit etwa -12°C
( ) = Lagerungsfläche der Tiefkühlkost mit etwa -18°C
( / *) = Gefrierfläche mit einer Temperatur von -18°C oder niedriger
⁴⁾ Klimaklasse bedeutet, dass bei einer „normalen“ Umgebungstemperatur die von Ihnen aufgestellte Temperatur gehalten wird. Wenn die Umgebungstemperatur unter den bestimmten Bereich erheblich sinkt, schaltet das Gerät seltener an, was zur einer unerwünschten Temperatursteigerung führen kann.

Die Information über die Klimaklasse des Gerätes befindet sich auf dem Leistungsschild. Sie zeigt, in welcher Umgebungstemperatur (d.h. Temperatur des Raumes, in dem das Gerät betrieben wird) das Gerät optimal funktioniert

Klimaklasse Zugelassene Umgebungstemperatur
SN von +10°C bis +32°C
N von +16°C bis +32°C
ST von +16°C bis +38°C
T von +16°C bis +43°C

CE-Konformitätserklärung

Der Hersteller dieses Produktes erklärt hiermit in alleiniger Verantwortung, dass dieses Produkt den einschlägigen, grundlegenden Anforderungen der nachfolgenden EU-Richtlinien entspricht:

● Niederspannungsrichtlinie 2006/95/EG,

- Richtlinie 2004/108/EG zur Elektromagnetischen Verträglichkeit.

Das Gerät ist mit dem Zeichen gekennzeichnet und verfügt über eine Konformitätserklärung zur Einsichtnahme durch die zuständigen Marktüberwachungsbehörden.

Dear Customer,
