Produkttyp	Roboter-Staubsauger
Modell	Saugroboter 10028520 (auch bekannt als XR510)
Marke	Klarstein
Abmessungen (ca.)	33 cm Durchmesser; 9 cm Höhe
Gewicht (ca.)	3 kg
Stromversorgung	Wiederaufladbarer Akku (Adapter enthalten); DC-Buchse
Akkutyp	Wiederaufladbar NiMH oder Li-Ion (nicht näher bezeichnet)
Erste Ladezeit	12 Stunden für die erste Verwendung; 16 Stunden bei längerer Nichtnutzung
Lademethode	Manuell über Adapter oder Ladestation; automatische Rückkehr bei niedrigem Akkustand
Reinigungsmodi	Automatisch, Spot (1 m² Spirale), manuelle Steuerung über Fernbedienung
Fernbedienung	Kabellose Fernbedienung mit Geschwindigkeitsauswahl, Timer und Full-Go-Funktion
Raumsperre	Enthält virtuelles Wandgerät zur Begrenzung der Reinigungsbereiche
Ladestation	Infrarot-Autoladestation; muss an einer Wand mit freiem Bereich platziert werden
Saugen & Wischen	Staubsaugen, Staubaufnahme und Wischen (mit Wischaufsatz)
Sensoren	Wandarerkennung, Bodenerkennung, Höhensensoren
Staubbehälterkapazität	Standardkapazität (ca. 0,3-0,5 L)
Filtertyp	Waschbarer Schaumstofffilter; Reinigung mit Kaltluft oder Bürste
Wartung	Bürsten, Räder, Sensoren reinigen; Seitenbürsten und Akku bei Bedarf ersetzen
Sicherheitsfunktionen	Warnung bei niedrigem Akkustand, automatische Ladesuche, Überhitzungsschutz
Sicherheitshinweise	Nicht auf nassen Oberflächen verwenden; Kabel <15 cm halten; Kinder fernhalten
Reparierbarkeit	Kundendienst kontaktieren; nicht ohne Genehmigung zerlegen
Geeignete Oberflächen	Kurzflorteppich, Holzboden, Keramikfliesen usw.

Häufig gestellte Fragen - Saugroboter 10028520 Klarstein

Wie führe ich den Code-Check zwischen Fernbedienung und Roboter durch?

Schalten Sie den Reiniger aus. Halten Sie die 'OK'-Taste auf der Fernbedienung gedrückt. Schalten Sie das Gerät ein. Lassen Sie die 'OK'-Taste los, nachdem Sie 2 oder 3 Pieptöne gehört haben. Wenn keine Pieptöne ertönen, wiederholen Sie den Vorgang.

Was bewirkt die 'FULL GO'-Funktion?

'FULL GO' startet automatisch die Reinigung, sobald der Roboter vollständig aufgeladen ist. Zur Aktivierung drücken Sie SET, dann STOP (zeigt 'FF-60' an), dann erneut SET. Zur Deaktivierung wiederholen Sie die Schritte.

Wie stelle ich den Timer für die geplante Reinigung ein?

Drücken Sie SET auf der Fernbedienung. Verwenden Sie die Tasten ◀▶, um Stunde, Minute, Wochentag auszuwählen. Verwenden Sie ▲▼ zur Anpassung. Drücken Sie OK, um die Wochentagauswahl zu bestätigen. Drücken Sie SET, um zu speichern.

Der Roboter kehrt nicht zur Ladestation zurück. Was soll ich tun?

Stellen Sie sicher, dass die Ladestation gegen eine Wand gestellt ist und sich keine Hindernisse innerhalb von 3 m vorne und 0,5 m seitlich befinden. Überprüfen Sie, ob das Infrarotfenster sauber und frei ist. Führen Sie den Code-Check für die Ladestation erneut durch.

Wie oft sollte ich die Filter und Bürsten reinigen?

Reinigen Sie den Staubbehälter und den Filter nach jedem Gebrauch oder wenn er voll ist. Reinigen Sie die Hauptbürste und die Seitenbürsten wöchentlich, um Haare und Schmutz zu entfernen. Verwenden Sie die mitgelieferte Reinigungsbürste oder eine Schere.

Kann ich den Roboter auf dicken Teppichen verwenden?

Dieser Roboter ist für kurzflorige Teppiche, Holzböden und Fliesen ausgelegt. Auf dicken oder hochflorigen Teppichen funktioniert er möglicherweise nicht gut.

Was bedeuten die Fehlercodes E001 bis E005?

E001: Bodenerkennungssensoren verschmutzt - reinigen. E002: Hauptbürste blockiert - Haare/Schmutz entfernen. E003: niedriger Akkustand - aufladen. E004: Radblockade - Räder reinigen. E005: Staubbehälter nicht eingesetzt - herausnehmen und wieder einsetzen.

Wie tausche ich den Akku aus?

Öffnen Sie die Akkuabdeckung mit einem Schraubendreher. Trennen Sie die Anschlüsse des alten Akkus, schließen Sie den neuen Akku mit richtiger Polung (+/-) an. Verwenden Sie nur den Original-Klarstein-Akku. Laden Sie ihn 12 Stunden vor der ersten Verwendung.

Ist die Batterie für die Fernbedienung im Lieferumfang enthalten?

Die Fernbedienung benötigt 2 AAA-Batterien (nicht enthalten). Legen Sie sie mit richtiger Polung ein.

Kann ich den Roboter ohne Fernbedienung verwenden?

Ja, Sie können die Tasten am Roboter selbst verwenden: AUTO, SPOT, LADE und Netzschalter. Die Fernbedienung bietet Zeitplanung, Geschwindigkeitsauswahl und Richtungssteuerung.

BEDIENUNGSANLEITUNG Saugroboter 10028520 Klarstein

Sehr geehrter Kunde,

zunächst möchten wir Ihnen zum Erwerb Ihres Gerätes gratulieren.

Bitte lesen Sie die folgenden Anschluss- und Anwendungshinweise sorgfältig durch und befolgen Sie diese um möglichen technischen Schäden vorzubeugen.

Anwendungsbereiche:

Dieses Gerät ist zur Reinigung vom eigenen Zuhause, Hotelzimmern und kleinen Büros geeignet. Es können kurzflorige Teppiche, Holzfußböden, Hartböden und Fliesen gereinigt werden.

Sicherheitshinweise

Bitte lesen und verstehen Sie alle Warnungen und Anweisungen, die in dieser Anleitung aufgeführt sind. Bewahren Sie die Anleitung auf. Das Gerät wurde nach den aktuellen Sicherheitsstandards entwickelt und produziert.

Stromversorgung: Das Gerät darf nur mit der passenden Netzspannung betrieben werden.

Halten Sie das Gerät und das Netzkabel fern von Wasser.

Meiden Sie direktes Sonnen- licht und Hitze.

Öffnen Sie nie das Gehäuse. Es dürfen keine metalernen Fremdkörper in das Gerät gelangen.

Schützen Sie das Netzkabel. Vermeiden Sie hohen Druck und treten Sie nicht darauf. Ziehen oder knicken Sie es nicht.

Ziehen Sie bei längerer Nichtbenutzung den Netzstecker aus der Steckdose.

Lieferumfang

Hauptgerät

Abstandshalter

Ladestation

Fernbedienung

Netzteil

Mop

Mopphalter

Seitenbürsten

Staubpinsel

Bedienungsanleitung

Filter

Akku

Das Gerät verfügt über einen Ein/Aus-Schalter. Wenn Sie das Gerät einschalten, befindet es sich im Standby-Modus und erwartet die Befehle mittels Fernbedienung oder Bedienfeld.

Geräteübersicht

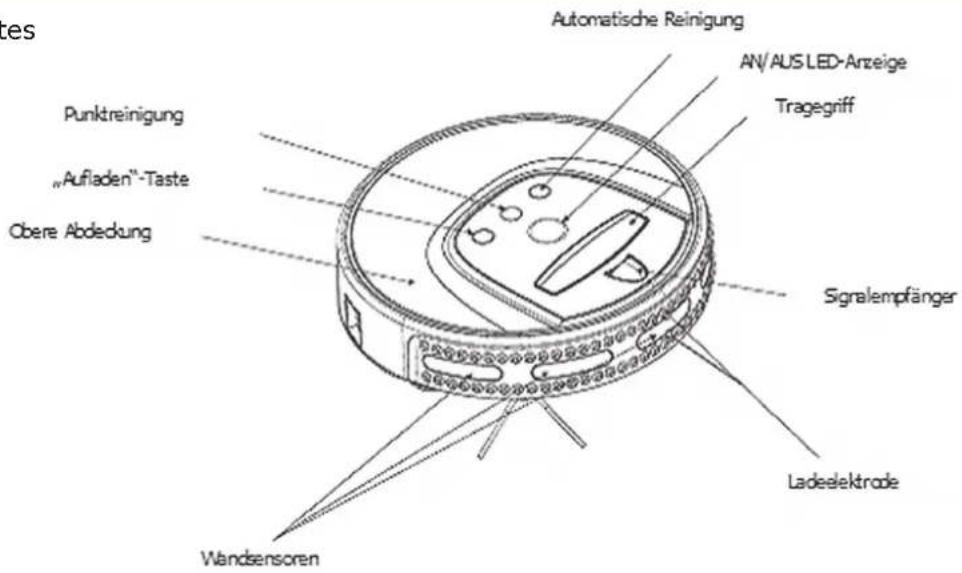

Oberteil des Hauptgerätes

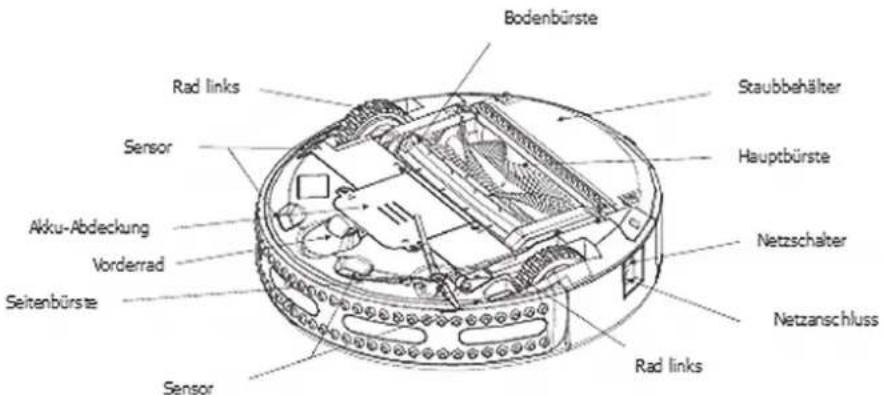

Unterteil des Hauptgerätes

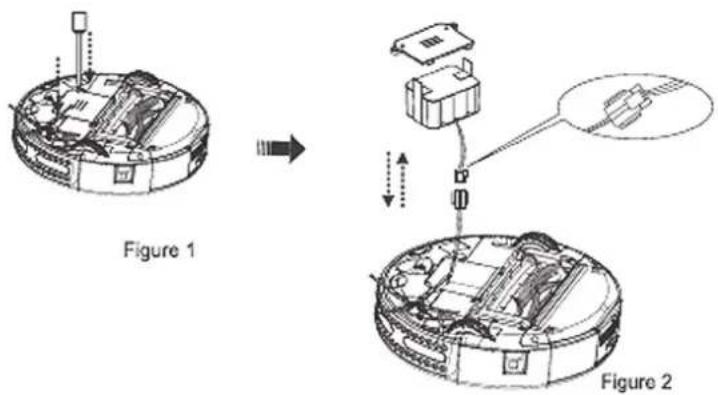

Ersetzen der Batterien/Hauptgerät

Ersetzen Sie die Batterien wie auf dem Bild zu sehen. Beachten Sie dabei die richtige Polung.

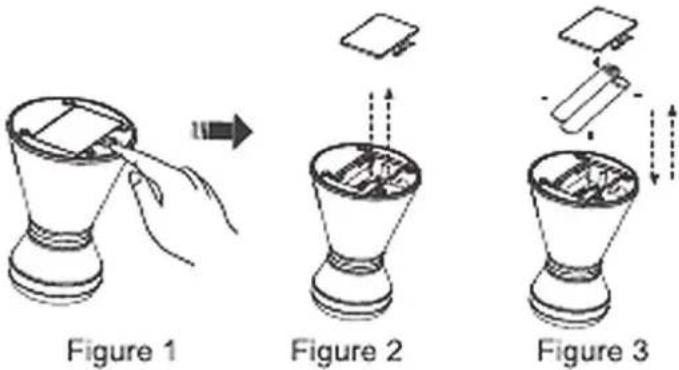

Ersetzen der Batterien/Wandabstandshalter

Ersetzen Sie die Batterien wie auf dem Bild zu sehen. Beachten Sie dabei die richtige Polung.

Ersetzen der Batterien/Fernbedienung

Ersetzen Sie die Batterien wie auf dem Bild zu sehen. Beachten Sie dabei die richtige Polung.

Das Gerät verfügt über einen Ein/Aus-Schalter. Wenn Sie das Gerät einschalten, befindet es sich im Standby-Modus und erwartet die Befehle mittels Fernbedienung oder Bedienfeld.

1. AUTO-Taste (automatische Reinigung)

Drücken Sie diese Taste, um den automatischen Reinigungsmodus zu aktivieren/deaktivieren. Sollten Sie diesen Modus gewählt haben, säubert der Roboter automatisch eine Fläche, wenn die Leitung des Akkus stark nachgelassen hat, sucht das Gerät selbstständig die Ladestation auf.

2. SPOT-Taste (Punktreinigung)

In diesem Modus säubert das Gerät intensiv eine Fläche von ca. 1m² spiralförmig (90cm Durchmesser) 2-3 Minuten. Dieser Modus ist geeignet für starke Bodenverschmutzungen. Wenn die Leitung des Akkus stark nachgelassen hat, sucht das Gerät selbstständig die Ladestation auf.

3. CHARGE-Taste

Drücken Sie diese Taste, damit der Roboter automatisch die Ladestation aufsucht.

Manuelle Aufladung

Sie können das Netzteil oder die Dockingstation zum Laden des Saugroboters verwenden. Verbinden Sie das Gerät über den Netzanschluss mit dem Netzteil und einer geeigneten Steckdose.

Wenn Sie den Roboter über die Dockingstation aufladen möchten, schließen Sie zuerst die Station an das Stromnetz an, platzieren Sie den Saugroboter auf der Ladestation und stellen Sie sicher, dass der Kontakt der Elektroden hergestellt ist.

Während des Ladens blinkt die LED-Anzeige, sobald das Blinken aufhört, ist das Gerät geladen.

Automatische Aufladung

Ist der Batteriestand niedrig, vernehmen Sie ein Piepsen und der Roboter kehrt automatisch zur Ladestation zurück.

Drücken Sie während des Betriebes die Taste „CHARGE“ auf dem Gerät selbst oder auf der Fernbedienung, kehrt der Roboter ebenfalls zur Ladestation zurück.

Fernbedienung

Anmerkung:

In einigen Fällen muss Fernbedienung mit dem Hauptgerät synchronisiert werden. Stellen Sie sicher das Beide Geräte aufgeladen sind und befolgen Sie die nächsten Schritte:

A. Schalten Sie den Saugroboter ab.
B. Drücken und halten Sie die „OK“-Taste auf der Fernbedienung;
C. Schalten Sie den Saugroboter an.
D. Nachdem der Saugroboter zwei oder drei Mal gepiepst hat, lassen Sie die „OK“-Taste los.
E. Damit ist die Synchronisierung abgeschlossen.
F. Sollten Sie kein Piepsen hören, wiederholen Sie bitte den Vorgang.

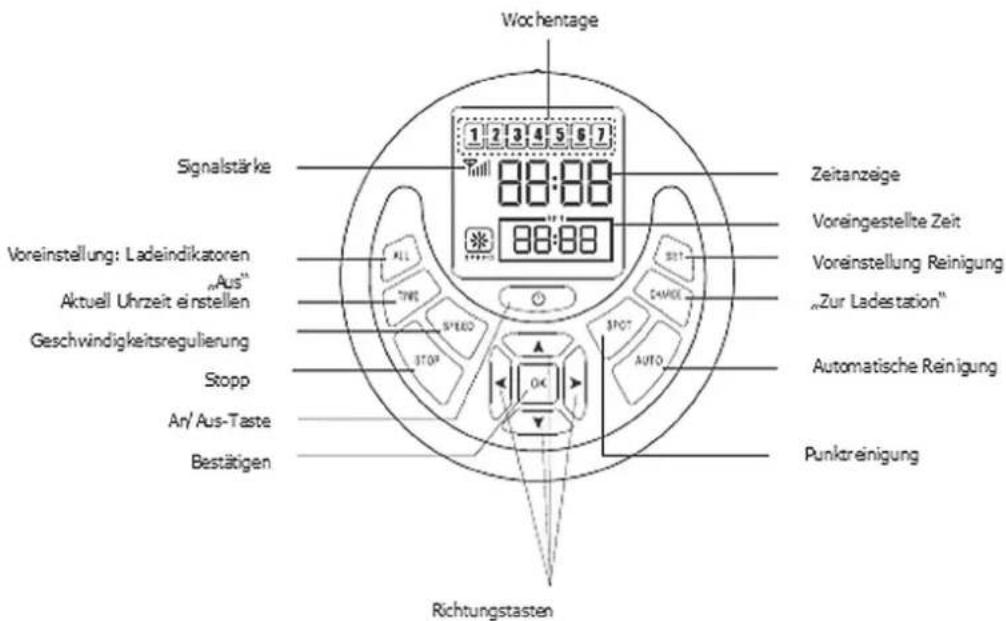

Fernbedienung Funktionen

SPEED:

Mit Drücken dieser Taste wählen Sie zwischen zwei Geschwindigkeiten.

TIME:

Mit dieser Taste stellen Sie die aktuelle Uhrzeit und den aktuellen Wochentag ein. Nachdem Sie die Taste gedrückt haben, stellen Sie mit Hilfe der Pfeiltasten die gewünschten Parameter und Werte ein. Durch erneutes Drücken der „TIME“-Taste bestätigen Sie Ihre Eingaben. Drücken Sie die An/Aus-Taste um die Eingabe abzubrechen.

SET:

Reinigungszeitpunkte erstellen Sie mit Hilfe dieser Taste. Nachdem Sie die Taste gedrückt haben, stellen Sie mit Hilfe der Pfeiltasten die gewünschten Parameter und Werte ein. Zuerst die Wochentage und anschließend die Uhrzeit. Bei einem gewählten Wochentag(1-7) erscheint unter der Zahl ein Strich

Durch erneutes Drücken der „SET“-Taste bestätigen Sie Ihre Eingaben. Drücken Sie die An/Aus-Taste ⏻, um die Eingabe abzubrechen.

Sie können während der Eingabe der Wochentage gleichzeitig alle Tage (1-7) auswählen/abbrechen durch Drücken der „ALL“-Taste.

FULL GO:

Ist diese Funktion eingeschaltet beginnt der Roboter mit der Reinigung sobald seine Akkus aufgeladen sind.

Drücken Sie „SET“ und anschließend die Taste „STOP“, auf dem Display erschient in einem blinkenden „F“. Drücken Sie die „SET“, damit das Blinken aufhört. Die „FULL GO“ Funktion ist damit aktiviert.

Um diese Funktion abzuschalten drücken Sie „SET“ danach „STOP“ und anschließend wieder „SET“.

Anmerkung:

Ist die „FULL GO“ -Funktion aktiv sind die eingestellten Reinigungspunkte inaktiv.

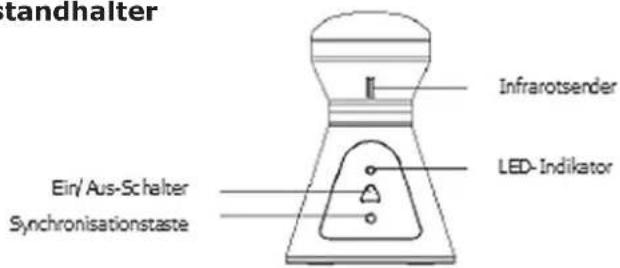

Abstandhalter

Anmerkung:

Der Abstandhalter muss mit dem Hauptgerät synchronisiert werden. Stellen Sie sicher das Beide Geräte aufgeladen sind und befolgen Sie die nächsten Schritte:

A. Schalten Sie den Saugroboter ab und den Abstandshalter an.
B. Drücken und halten Sie die „Synchronisation“-Taste auf dem Abstandshalter;
C. Schalten Sie den Saugroboter an.
D. Nachdem der Saugroboter zwei oder drei Mal gepiepst hat, lassen Sie die Taste los.
E. Damit ist die Synchronisierung abgeschlossen.
F. Sollten Sie kein Piepsen hören, wiederholen Sie bitte den Vorgang.

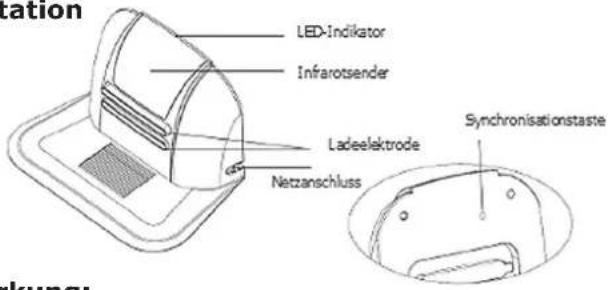

Ladestation

Anmerkung:

Die Ladestation muss mit dem Hauptgerät synchronisiert werden. Stellen Sie sicher das Beide Geräte aufgeladen/angeschlossen sind und befolgen Sie die nächsten Schritte:

A. Schalten Sie den Saugroboter ab.
B. Drücken und halten Sie die „Synchronisation“-Taste auf der Ladestation;
C. Schalten Sie den Saugroboter an.
D. Nachdem der Saugroboter zwei oder drei Mal gepiepst hat, lassen Sie die Taste los.
E. Damit ist die Synchronisierung abgeschlossen.
F. Sollten Sie kein Piepsen hören, wiederholen Sie bitte den Vorgang.

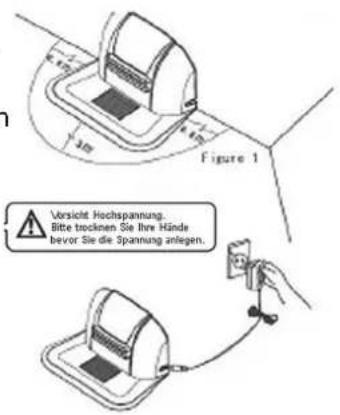

Anschließen der Ladestation

1. Installieren Sie die Dockingstation auf dem flachen Boden und mit der Rückseite der Station an einer Wand.
2. Bitte stellen Sie keine Hindernisse zu den Seiten im Abstand von 0,5 m und nach vorn im Abstand vom 3 m auf.
3. Stellen Sie sicher, dass die Infrarotsensoren frei von Staub sind. Der Saugroboter kann die Dockingstation nicht finden, wenn das Signal versperrt wird.
4. Ist die Ladestation angeschlossen, leuchten die LEDs. Wenn Sie die Beleuchtung abschalten wollen, drücken Sie dafür die Taste „ALL“ auf der Fernbedienung.

Einsetzen und Entnehmen des Staubbehälters

Schematische Darstellung:

Drücken Sie den Knopf auf dem Staubbehälter und ziehen Sie diesen raus.

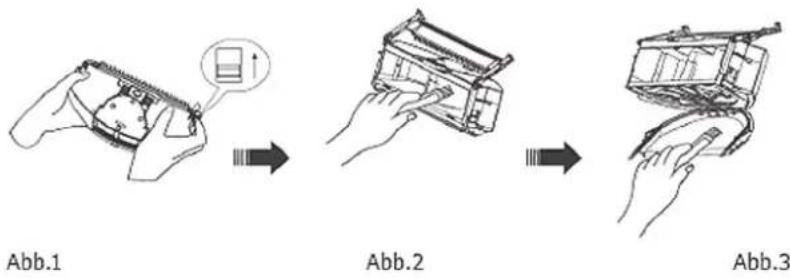

Säubern des Staubbehälters

Schematische Darstellung:

Öffnen Sie den Behälter (Abb.1) und befreien Sie ihn vom groben Schmutz. Reinigen ihn anschließend mit dem beiliegenden Pinsel (Abb. 2-3).

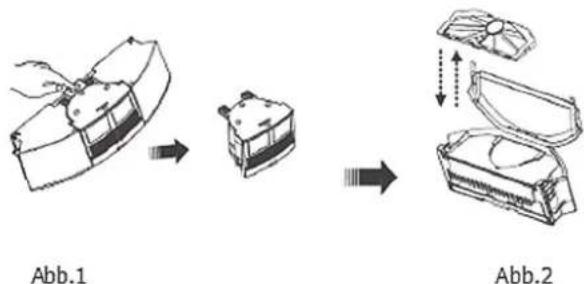

Ersetzten und Reinigen der Filter

Schematische Darstellung:

Drücken Sie den Knopf (Abb.1), um den Lüfter rauszunehmen. Öffnen Sie die Filterabdeckung und entnehmen Sie den Filter. Reinigen Sie ihn und setzen Sie den Filter wieder ein.

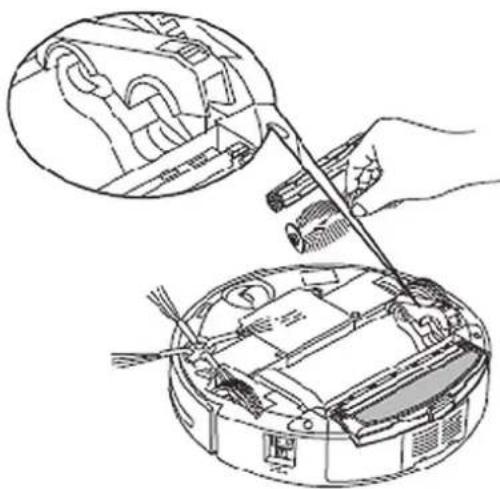

Einsetzen und Entnehmen der Bürsten

Schieben Sie den Verschlussriegel nach vorn und öffnen Sie die Abdeckung. Entnehmen Sie die Bürsten.

Setzen Sie nach der Reinigung alle Bürsten wieder ein und schließen Sie dann die Abdeckung.

Der Saugroboter funktioniert nicht oder reinigt schlecht.1. Schalten Sie das Gerät ein.2. Kontrollieren Sie den Staubbehälter, Filter, die Seitenbürsten und die Schmutzaufnahme auf Verschmutzungen.3. Kontrollieren Sie den Ladezustand der Batterien.

Die Fernbedienung funktioniert nicht.1. Kontrollieren Sie die Batterien der Fernbedienung.2. Kontrollieren Sie die Batterien des Saugroboters.3. Kontrollieren Sie den eingegebenen Code mit dem auf dem Hauptgerät.4. Vergewissern Sie sich, dass Sie sich in der Sendereichweite der Fernbedienung befinden.

Der Saugroboter lädt nicht automatisch.1. Kontrollieren Sie, ob das Netzteil angeschlossen ist und die LED der Ladestation leuchtet.2. Kontrollieren Sie, ob die Batterien eventuell zu schwach sind. Wenn ja laden Sie das Geréit direkt.3. Der Weg zur Ladestation muss frei sein.4. Benutzen Sie die Fernbedienung. um den Saugroboter zur Ladestation zu führen.

Erhöhter Lärmpegel während der Reinigung1. Reinigen Sie den Staubbehfilter und Filter.2. Kontrollieren Sie Bürsten und Seitenbürsten auf Verschmutzungen.3. Falls die Geräusche immer noch vorhanden sind, wenden Sie sich an den Verkäufer.

Das Gerät hält an und klingelt unregelmäßig.1. Kontrollieren Sie, ob die eingestellte Reinigungszeit vorbei ist.2. Kontrollieren Sie das Display, ob dort Fehlercodes angezeigt werden.(Erklärung siehe unten)

Das Gerät fährt nur rückwärts.1. Vermeiden Sie den Gebrauch in direktem Sonnenlicht und auf dunklen Fußböden.2. Kontrollieren Sie die Stoßleiste.

Das Gerät ist die Treppe heruntergefallen.Reinigen Sie den Bodensensor an der Unterseite vorne.

Der Saugroboter lädt sich nach langer Betriebspause nicht automatisch.Laden Sie das Gerät zuerst vollständig mit dem Netzteil.

Das Gerät hört auf zu Arbeiten und zeigt keinen Fehlercode an.Nehmen Sie das Gerät nicht selber auseinander, wenden Sie sich an den Verkäufer.

Fehlercodes, die in Gebrauch angezeigt werden

Sollte der Fehler mit dieser Liste nicht zu beheben sein, wenden Sie sich an den Verkäufer oder einen Fachbetrieb. Versuchen Sie nicht das Gerät selber zu reparieren.

SICHERHEITSHINWEISE UND GEWÄHRLEISTUNG

• Diese Bedienungsanleitungdientdazu, Siemitder Funktionsweisedieses Produktes vertrautzumachen. Bewahren Sie diese Anleitung daher stets gut auf, damit Sie jederzeit darauf zugreifen können.
• Sie erhalten bei Kauf dieses Produktes zwei Jahre Gewährleistung auf Defekt bei sachgemäßem Gebrauch.
• Bitte verwenden Sie das Produkt nur in seiner bestimmungsgemäßen Art und Weise. Eine anderweitige Verwendung führt eventuell zu Beschädigungen am Produkt oder in der Umgebung des Produktes.
• Ein Umbauen oder Verändern des Produktes beeinträchtigt die Produktsicherheit.
  Achtung Verletzungsgefahr!
• Öffnen Sie das Produkt niemals eigenmächtig und führen Sie Reparaturen nie selber aus!
• Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße, Schläge oder den Fall aus bereits geringer Höhe beschädigt werden.
• Halten Sie das Produkt fern von Feuchtigkeit und extremer Hitze.

ACHTUNG:

Es wird keine Haftung für Folgeschäden übernommen. Technische Änderungen und Irrtümervorbehalten!

Wichtige Hinweise zur Entsorgung

Dieses Elektrogerät gehört NICHT in den Hausmüll. Für die fachgerechte Entsorgung wenden Sie sich bitte an die öffentlichen Sammelstellen in Ihrer Gemeinde.

Einzelheiten zum Standort einer solchen Sammelstelle und über ggf. vorhandene Mengenbeschränkungen pro Tag/ Monat/ Jahr sowie über etwa anfallende Kosten bei Abholung entnehmen Sie bitte den Informationen der jeweiligen Gemeinde.

Hinweise zur Batterieentsorgung

Batterien dürfen nicht in den Hausmüll gegeben werden. Als Endverbraucher sind Sie zur Rückgabe gebrauchter Batterien gesetzlich verpflichtet. Sie können Batterien nach Gebrauch in der Verkaufsstelle oder deren unmittelbarer Nähe (z.B. in kommunalen Sammelstellen oder im Handel) unentgeltlich zurückgeben. Sie können Batterien auch per Post an uns zurücksenden.

Batterien oder Akkus, die Schadstoffe enthalten, sind mit dem Symbol einer durchgekreuzten Mülltonne gekennzeichnet, wie das oben stehende Symbol.

In der Nähe zum Mülltonnensymbol befindet sich die chemische Bezeichnung des Schadstoffes. »Cd« steht für Cadmium, »Pb« für Blei und »Hg« für Quecksilber.

Viel Spaß mit unserem Produkt.

Warnhinweise

• Reparaturen am Gerät sollten nur von einer autorisierten Fachwerkstatt durchgeführt werden.
• Öffnen Sie in keinem Fall das Gerät.
• Falscher Zusammenbau führt möglicherweise zu Fehlfunktionen oder dem Totalausfall.
• Das Gerät sollte vor jeglichen Feuchtigkeit und direkter Sonneneinstrahlung geschützt werden.
• Das Gerät bitte nicht mit Reinigungsmitteln reinigen.
• Verwenden Sie zur Reinigung nur ein trockenes (Mikrofaser) Tuch.
• Schließen Sie das Gerät nur an die dafür vorgesehene Netzspannung.
• Schließen Sie das Gerät in keinem Fall an andere Spannungen als vorgesehen an.

Die Gewährleistung verfällt bei Fremdeingriffen in das Gerät.

CHAL-TEC Vertriebs- + Handels GmbH; Wallstraße 16; 10179 Berlin, Germany
