DH 009 - Uhr ECG - Kostenlose Bedienungsanleitung

Typ	Digitaluhr
Marke	ECG
Modell	DH 009
Display	LCD mit Hintergrundbeleuchtung
Displaygröße	75 x 63 mm
Abmessungen	136 x 147 x 27 mm
Stromversorgung	2 x AAA-Batterien (1,5 V)
Batterielebensdauer	Ungefähr 1 Jahr
Zeitformat	12h/24h wählbar
Kalender	Tag, Datum, Monat, Jahr
Alarm	Ja, mit Schlummerfunktion (5 Minuten)
Alarmdauer	1 Minute
Temperaturmessung	Nur innen, Bereich -9,9°C bis 50°C, Genauigkeit ±0,1°C
Betriebstemperatur	0°C bis 50°C
Wandmontage	Ja, mit Schlüssellochaufhängung
Ständer	Integrierter klappbarer Ständer
Bedienelemente	Tasten und Touchpanel
Funktionen	Zeit, Alarm, Kalender, Thermometer, Schlummerfunktion, Hintergrundbeleuchtung
Reinigung & Wartung	Weiches, trockenes Tuch verwenden; Wasser, Lösungsmittel und extreme Bedingungen vermeiden
Sicherheit	Nicht an internen Komponenten manipulieren; vor Stößen und Feuchtigkeit schützen
Entsorgung	Gemäß lokalen Vorschriften als Elektroschrott recyceln (WEEE)

Häufig gestellte Fragen - DH 009 ECG

Wie stelle ich die Uhrzeit an der ECG DH 009 Digitaluhr ein?

Schieben Sie den Schalter in die Position TIME SET. Drücken Sie dann die HR-Taste, um die Stunden einzustellen, und die MIN-Taste, um die Minuten einzustellen.

Wie stelle ich den Alarm ein?

Schieben Sie den Schalter in die Position ALM SET. Das Display zeigt 'ALARM'. Verwenden Sie die HR- und MIN-Tasten, um die Weckzeit einzustellen. Schieben Sie dann den Alarmschalter auf ALARM ON, um zu aktivieren.

Wie funktioniert die Schlummerfunktion?

Schieben Sie den Alarmschalter in die Position SNOOZE (zeigt 'Zz'). Wenn der Alarm ertönt, drücken Sie das SNOOZE/LIGHT-Touchpanel, um ihn um 5 Minuten zu verschieben.

Wie wechsle ich zwischen 12-Stunden- und 24-Stunden-Anzeige?

Drücken Sie die 12HR/24HR-Taste, um zwischen den Formaten zu wechseln. Im 12h-Modus erscheint 'AM' oder 'PM'.

Wie ändere ich die Temperatureinheit zwischen Celsius und Fahrenheit?

Drücken Sie die °C/°F-Taste, um die gewünschte Einheit auszuwählen.

Warum ist das Display leer oder schwer lesbar?

Entfernen Sie die transparente Schutzfolie vom LCD-Display. Wenn es immer noch schwach ist, ersetzen Sie die Batterien. Drücken Sie das vordere Touchpanel, um die Hintergrundbeleuchtung zu aktivieren.

Wie montiere ich die Uhr an der Wand?

Schließen Sie den integrierten Ständer. Schrauben Sie eine Schraube in die Wand, wobei der Kopf 3 mm hervorsteht. Setzen Sie die Uhr mit dem größeren Teil der Schlüssellochaufhängung auf die Schraube und schieben Sie sie dann nach unten, um zu sichern.

Wie sperre ich die Einstellungen, um versehentliche Änderungen zu verhindern?

Nachdem Sie Uhrzeit und Alarm eingestellt haben, schieben Sie den Schiebeschalter (5) in die Position LOCK. Dadurch werden alle Tasten außer dem Touchpanel für Hintergrundbeleuchtung und Schlummerfunktion deaktiviert.

Was bedeutet das Symbol 'Zz' auf dem Display?

Das Symbol 'Zz' zeigt an, dass die Schlummerfunktion aktiviert ist. Wenn der Alarm ertönt, wird durch Drücken der Schlummertaste der Alarm für 5 Minuten ausgeschaltet.

Wie schalte ich den Alarm vollständig aus?

Schieben Sie den Weckerschalter (6) in die Position OFF. Die Alarmanzeige erlischt.

BEDIENUNGSANLEITUNG DH 009 ECG

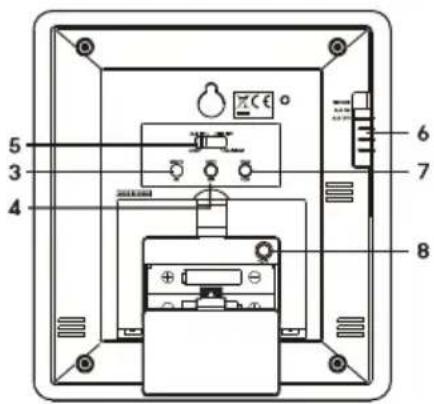

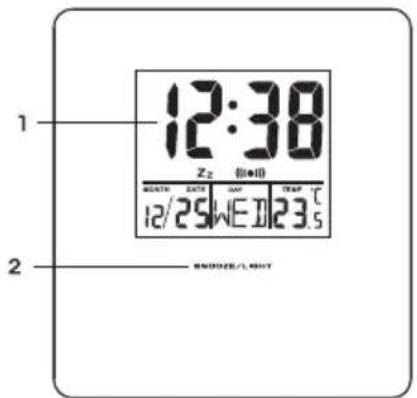

1. LCD-Display: ZEIT / WECKER / KALENDER / THERMOSTAT
2. Touch-Panel: STOP WECKER / LICHT / SLEEP
3. HR- / MONTH-Taste (Stunden/Monat)
4. MIN/DATE-Taste (Minuten/Tage)
5. CALENDAR-/TIME SET-/ALARM SET-/LOCK-Schalter (Kalender/Uhreinstellungen/Weckereinstellungen/Schloss)
6. SNOOZE-/ALARM ON-/ALARM OFF-Schalter (Sleep / Wecker ON / Wecker Off)
7. 12HR-/24HR-/YEAR-Taste (12/24h-System / Jahr)

• Die Konfiguration Ihres konkreten Gerätes kann sich von dem abgebildeten Modell etwas unterscheiden.
- AA-Batterien oder Mikrozellen-AAA-Batterien. Die verschiedenen Modelle können unterschiedliche Batterietypen verwenden. Bei der Wahl des richtigen Batterietyps halten Sie sich bitte an das zugehörige Batteriesymbol, das auf dem Boden des Batteriefaches eingraviert ist.

ANWEISUNGEN ZUR VERWENDUNG

Einlegen der Batterie

Öffnen Sie den Deckel des Batteriefaches an der Geräterückseite, und legen Sie die zwei AAA-Mikrozellen-Batterien ein. Halten Sie die gekennzeichnete Polarität ein.

ANMERKUNG: Entfernen Sie vom LCD-Display die transparente Schutzfolie, damit das LCD-Display gut lesbar ist.

Kalendereinstellungen

Schieben Sie den Schalter (5) in die Position CALENDAR. Durch das Drücken der Taste MONTH, DATE oder YEAR stellen Sie die gewünschte Kalenderangabe ein.

ANMERKUNG: Ungültige Kalendereinstellungen werden automatisch korrigiert. Beispielsweise der 30. Februar wird auf den 1. Februar, der 31. April wird auf den 1. April korrigiert.

Die Zeiteinstellung

Schieben Sie den Schalter (5) in die Position TIME SET und mithilfe der Tasten HR und MIN stellen Sie die gewünschte Zeit ein.

Weckereinstellungen

1. Schieben Sie den Schalter (5) in die Position ALM SET, auf dem LCD-Display erscheint das Symbol „ALARM“. Mithilfe der Tasten HR und MIN stellen Sie die gewünschte Weckzeit ein.

2. Den Schalter des Weckers (6) schieben Sie in die Position ALARM ON. Auf dem Uhren-Display erscheint das Symbol «Der Wecker ist nun aktiviert.

3. Falls Sie den Weckerschalter (6) in die Position SNOOZE schieben, aktivieren Sie den Sleep-Modus, mit dem Sie das Wecken verschieben können.

Die Schlossfunktion

- Nach dem Einstellen der Uhr und des Weckers schieben Sie den Schalter (5) in die Position LOCK, damit es nicht irrtümlicherweise zu einer Einstellungsänderung der Zeit oder des Weckers bei einem ungewollten Drücken der Taste kommt.

Verwendung der Sleep-Funktion

Schieben Sie die Wecker-Taste (6) in die Position SNOOZE, auf dem LCD-Display erscheint das Symbol Zz. Die Sleep-Funktion ist aktiviert. Wenn der Wecker klingelt, können Sie durch das Drücken der Taste SNOOZE/LIGHT das Wecken verlegen. Der Wecker hört auf zu klingeln und klingelt in 5 Minuten erneut.

Falls Sie den Wecker komplett ausschalten möchten, schieben Sie den Wecker (6) in die Position OFF.

Weckdauer: 1 Minute

Zeitanzeige im 12-h- oder 24-h-Format

1. Durch das Drücken der Taste 12HR/24HR wählen Sie das gewünschte Format aus.
2. Im 12-Stunden-Format wird zusammen mit den Zeitangaben das Symbol „AM“ oder „PM“ angezeigt, welches die Vormittags- oder Nachmittagszeit anzeigt.

Temperaturanzeige

Durch das Drücken der Taste °C/°F wählen Sie die gewünschte Einheit für die Temperaturmessung aus. Das Gerät misst nur die Innentemperatur.

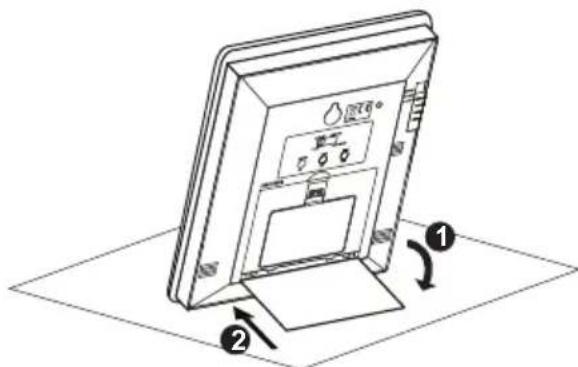

Wandmontage oder die Verwendung des Ständers

Das Gerät ist mit einem eingebauten Ständer versehen, den Sie ausklappen und die Uhr auf eine gerade Oberfl äche stellen können. Den Ständer können Sie auch zusammenklappen, und die Uhr an der Wand aufhängen. Schrauben Sie die Schrauben so in die Wand ein, dass die Schraubenköpfe 3 mm aus der Wand herausragen. Danach setzen Sie die Uhr mit dem unteren Teil der Öff nung mit dem größeren Durchmesser auf die Schrauben und schieben die Uhr so nach unten, dass sie gut an der Wand befestigt ist.

Beleuchtetes LCD-Display

Durch das Drücken des an der Frontseite befindlichen Touch-Panels können Sie auch im Dunkeln feststellen, wie viel Uhr es ist. Das LCD-Display leuchtet nach einigen Momenten mit einem Licht auf, dass es möglich ist, einfach und deutlich die Uhrangaben abzulesen.

ANMERKUNG:

Ein häufig g verwendetes Licht verbraucht Batterieenergie.

REINIGUNG UND INSTANDHALTUNG

• Setzen Sie das Gerät keinen extremen Temperaturen oder der Feuchtigkeit aus, und schützen Sie es vor dem Eindringen von Wasser.
• Schützen Sie das Gerät vor dem Kontakt mit aggressiven Stoffen wie beispielsweise Parfum, Alkohol oder Reinigungsmittel.
• Schützen Sie das Gerät vor Staub, und setzen Sie es keinen Stößen, Stürzen oder dem Einwirken von übermäßiger Kraft aus.
• Berühren Sie nicht die Innenteile des Gerätes. Es könnte zu einer Gerätebeschädigung und zum Garantieverlust kommen.

TECHNISCHE ANGABEN

Kalender mit Wochentaganzeige

Anzeige der Stunden und Minuten

Format der Zeitanzeige: 12/24-Stunden

Arbeitstemperaturbereich: 0 °C bis 50 °C

Temperaturmessungsbereich: -9,9 °C bis 50 °C

Messgenauigkeit der Temperatur: 0,1 °C

Stromversorgung: 2 × 1,5 V Typ AAA

Batterielebensdauer: ca. 1 Jahr

Gerätemaße: 136 × 147 × 27 mm

Größe des LCD-Displays: 75 × 63 mm

VERWENDUNG UND ENTSORGUNG DER VERPACKUNG

Verpackungspapier und Wellpappe – zum Altpapier geben. Verpackungsfolie, PET-Beutel, Plastikteile – in den Sammelcontainer für Plastik.

ENTSORGUNG DES PRODUKTES NACH ABLAUF DER LEBENSDAUER

Die Entsorgung der verwendeten elektrischen und elektronischen Geräte (gültig in den Mitgliedsländern der EU und weiteren europäischen Ländern mit dem eingeführten System der Abfalltrennung)

Das abgebildete Symbol auf dem Produkt oder auf der Verpackung bedeutet, dass das Produkt nicht als Hausmüll abgegeben werden soll. Das Produkt geben Sie an einem Ort ab, der für das Recycling von elektrischen und elektronischen Geräten bestimmt ist. Die richtige Entsorgung des Produktes schützt Sie vor negativen Einflüssen auf die menschliche Gesundheit und des Lebensraumes.

Das Recycling des Materials trägt zum Schutz der Naturressourcen bei. Mehr Informationen über das Recycling dieses Produktes gibt Ihnen die Kommunalbehörde, Organisationen für die Bearbeitung von Hausabfall oder die Verkaufsstelle, in der Sie das Produkt erworben haben.

Dieses Produkt erfüllt die Anforderung der EU-Richtlinien über elektromagnetische Kompatibilität und elektrische Sicherheit.

08/05

DE

Eine Änderung des Textes und der technischen Parameter vorbehalten.
