VP-8023 - Staubsauger Concept - Kostenlose Bedienungsanleitung

Produkttyp	Staubsauger
Modell	VP-8023
Spannung	220-240 V ~ 50 Hz
Leistung	1400 W
Geräuschentwicklung	84 dB(A)
Saugleistung	20 kPa
HEPA-Filter	Ja (VP8023)
Staubbeuteltyp	Papier/SMS oder Textil
Motorfilter	Waschbar
Ausgangsfilter	HEPA, waschbar
Kabelaufrollung	Automatisch per Knopfdruck
Leistungsregler	Am Handgriff, stufenlos
Füllstandsanzeige	Rot bei vollem Beutel
Zubehör	Fugendüse, Polsterdüse, Bodendüse, Teleskoprohr
Räder	Gummiert
Anwendung	Haushalt
Sicherheit	Überhitzungsschutz, automatische Abschaltung
Wartung	Beutelwechsel, Filterreinigung
Reparatur	Nur durch autorisierten Service

Häufig gestellte Fragen - VP-8023 Concept

Wie wechsle ich den Staubbeutel?

Trennen Sie das Gerät vom Netz. Öffnen Sie die Abdeckung, drücken Sie die Klappe des Beutelhalters und nehmen Sie den vollen Beutel heraus. Legen Sie einen neuen Staubbeutel ein und schließen Sie die Abdeckung.

Wie reinige ich den Motorfilter?

Nach Entfernen des Staubbeutels nehmen Sie den Motorfilter heraus. Klopfen Sie ihn aus oder waschen Sie ihn unter lauwarmem Wasser. Lassen Sie ihn vollständig trocknen, bevor Sie ihn wieder einsetzen.

Was bedeutet die rote Anzeige am Gerät?

Die rote Füllstandsanzeige signalisiert, dass der Staubbeutel voll ist oder die Luftwege verstopft sind. Wechseln Sie den Beutel und überprüfen Sie die Filter.

Warum saugt der Staubsauger nicht mehr richtig?

Mögliche Ursachen: voller Staubbeutel, verstopfte Filter, verstopfter Schlauch oder Düse. Überprüfen und reinigen Sie diese Komponenten.

Wie rolle ich das Kabel automatisch auf?

Halten Sie das Anschlusskabel mit einer Hand fest und drücken Sie die Kabelaufrolltaste am Gerät. Das Kabel wird automatisch eingezogen.

Kann ich den Staubsauger für Flüssigkeiten verwenden?

Nein, der Staubsauger ist nur für Trockensaugen ausgelegt. Saugen Sie keine Flüssigkeiten oder feuchten Gegenstände auf, da dies zu Schäden führen kann.

Welche Filter sind im Lieferumfang enthalten?

Der Staubsauger wird mit einem Motorfilter und einem HEPA-Ausgangsfilter geliefert. Ersatzfilter sind separat erhältlich.

Wie montiere ich den Saugschlauch?

Schieben Sie den biegsamen Schlauch in die Saugöffnung, bis er einrastet. Zum Lösen drücken Sie die Sicherungstasten an der Seite.

Der Motor schaltet sich plötzlich aus – was tun?

Der Überhitzungsschutz hat ausgelöst. Ziehen Sie den Stecker, überprüfen Sie Beutel und Filter auf Verstopfungen, und lassen Sie das Gerät abkühlen.

Wo finde ich Ersatzteile wie Staubbeutel und Filter?

Ersatzteile können Sie beim Händler oder direkt beim Hersteller bestellen. Die Bestellnummern finden Sie in der Bedienungsanleitung: z.B. sms9000 für SMS-Staubbeutel.

BEDIENUNGSANLEITUNG VP-8023 Concept

Vielen Dank, dass Sie sich für ein Produkt der Marke Concept entschieden haben. Wir wünschen Ihnen, dass Sie mit diesem Produkt über seine gesamte Gebrauchsdauer zufrieden sein werden.

Lesen Sie vor dem ersten Gebrauch die Bedienungsanleitung sorgfältig durch und bewahren Sie diese gut auf. Stellen Sie sicher, dass auch andere Personen, die den Staubsauger benutzen werden, sich mit dieser Anleitung vertraut gemacht haben.

Technische Parameter
	VP8023	VP8024	VP8025
Spannung	220-240V ~ 50Hz	220-240V ~ 50Hz	220-240V ~ 50Hz
Leistung	příkon 1400 W	příkon 1400 W	příkon 800 W
Geräuschentwicklung	84 dB (A)	84 dB (A)	87dB (A)
Saugleistung	20 kPa	20 kPa	17 kPa
HEPA	•	-	-

WICHTIGE SICHERHEITSHINWEISE:

- Benutzen Sie das Gerät nicht auf andere Weise, als in dieser Anleitung beschrieben ist.

• Vor dem ersten Einsatz entfernen Sie vom Gerät alle Verpackungen und Aufkleber.

- Überprüfen Sie, ob die Anschlussspannung den Werten auf dem Typenschild des Gerätes entspricht.

- Lassen Sie das Gerät nicht unbeaufsichtigt, wenn es eingeschaltet bzw. in die Steckdose mit elektrischer Spannung angeschlossen ist.

- Trennen Sie den Stecker von der Steckdose mit elektrischer Spannung ab, wenn das Gerät nicht benutzt wird.

- Beim Trennen des Gerätes von der Steckdose mit elektrischer Spannung ziehen Sie nie am Anschlusskabel, sondern greifen Sie den Stecker und durch Herausziehen trennen Sie ihn ab.

- Lassen Sie nicht zu, dass Kinder und Unbefugte das Gerät handhaben, und benutzen Sie es außerhalb von ihrer Reichweite.

- Die Personen mit eingeschränkter Beweglichkeit, mit verminderter Sinneswahrnehmung, mit unzureichenden geistigen Fähigkeiten oder die mit der Bedienung nicht vertraut gemachten Personen müssen das Gerät nur unter Aufsicht einer verantwortlichen und unterwiesenen Person benutzen.

- Es ist erhöhte Vorsicht geboten, wenn Sie das Gerät in der Nähe von Kindern betreiben.

- Lassen Sie nicht zu, dass das Gerät als Spielzeug verwendet wird.

- Benutzen Sie das Gerät nicht im Freien oder auf nasser Oberfläche, es droht die Verletzungsgefahr durch den Stromschlag.

- Verwenden Sie kein anderes als vom Hersteller empfohlenes Zubehör.

- Verwenden Sie das Gerät nicht mit beschädigtem Anschlusskabel oder Stecker. Lassen Sie den Mangel von einem autorisierten Servicezentrum unverzüglich beheben.

- Fahren Sie weder mit der Saugdüse für Fußboden noch mit dem Gerät über das Zuleitungskabel.

- Ist das Gerät mit einer Rotationsbürste ausgestattet, kann eine Gefahr eintreten, wenn Sie mit dem Gerät über das Zuleitungskabel fahren.

- Ziehen Sie und tragen Sie das Gerät am Zuleitungskabel nicht.

- Halten Sie das Gerät von Wärmequellen, wie Heizkörpern, Öfen usw. fern. Schützen Sie es vor direkter Sonneneinstrahlung und Feuchtigkeit.

- Berühren Sie das Gerät nicht mit feuchten oder nassen Händen.

- Legen Sie keine Gegenstände in die Öffnungen ein. Verwenden Sie das Gerät nicht, wenn irgendeine der Öffnungen verstopft ist.

- Beim Trennen des Gerätes von der Steckdose schalten Sie den Hauptschalter aus, danach ziehen Sie den Stecker aus der Steckdose heraus.

- Es ist erhöhte Vorsicht beim Saugen auf Treppenstufen geboten.

- Wird die Saugöffnung verstopft, schalten Sie das Gerät aus und entfernen die Schmutzpartikel vor der Wiedereinschaltung.

• Beim Aufrollen des Zuleitungskabels halten Sie es fest, um ein Herumschlagen des Kabels zu vermeiden.
• Beim Zubehöraufsetzen im Verlauf der Reinigung oder im Falle einer Störung schalten Sie das Gerät ab und ziehen Sie den Stecker aus der Steckdose mit elektrischer Spannung.
• Vor dem Gebrauch des Gerätes wickeln Sie die entsprechende Länge des Zuleitungskabels ab. Die gelbe Markierung am Anschlusskabel zeigt die ideale Kabellänge. Wickeln Sie das Anschlusskabel nicht bis hinter die rote Markierung ab.
  • Das Gerät ist nur für den Gebrauch im Haushalt geeignet, es ist nicht für kommerzielle Zwecke vorgesehen.

- Saugen Sie keine brennenden Gegenstände, wie Zigaretten, Streichhölzer oder heiße Asche auf.

- Setzen Sie das Gerät nicht in feuchten Räumen ein, saugen Sie keine feuchten Gegenstände oder Flüssigkeiten, brennbare Flüssigkeiten (wie Benzin) auf und verwenden Sie das Gerät auch nicht in Räumlichkeiten, in denen diese Stoff e vorzufi nden sind.

- Saugen Sie nie ohne Staubbeutel und Staubsaugerfi Iter. Vergewissern Sie sich bei jedem Einsatz des Gerätes, dass der Staubbeutel und die Staubsaugerfi Iter richtig eingesetzt sind.

- Tauchen Sie das Anschlusskabel, den Stecker oder das Gerät weder Wasser noch in andere Flüssigkeiten ein.

- Überprüfen Sie das Gerät und das Anschlusskabel regelmäßig auf Beschädigungen. Schalten Sie ein beschädigtes Gerät nicht ein.

- Vor dem Reinigen und nach dem Einsatz schalten Sie das Gerät aus, trennen Sie es von der Steckdose ab und lassen Sie es abkühlen,

- Vor dem Saugen entfernen Sie von der abzusaugenden Oberfl ä che große oder scharfe Gegenstände, die den Staubbeutel oder einen der Staubsaugerfi Iter beschädigen könnten.

- Benutzen Sie das Gerät nicht mit verschmutzten Filtern.

- Reparieren Sie das Gerät nicht selbst. Wenden Sie sich an einen autorisierten Reparaturservice.

Bei einer Nichteinhaltung der Anweisungen des Herstellers kann eine eventuelle Reparatur nicht als Gewährleistungsreparatur anerkannt werden.

PRODUKTBESCHREIBUNG

1. Schlauchhalter
2. Teleskoprohr
3. Filter im Luftausgang
4. Saugdüse für Fußboden
5. Biegsamer Schlauch
6. Leistungsregler
7. Taste zum Kabelaufrollen
8. Anzeige des Füllstands im Staubbeutel
9. AUS Taste
10. Halter zum Tragen
11. Klappe der vorderen Abdeckung
12. Mit Gummi beschichtete Räder

ZUBEHÖR

A Saugdüse mit Schlitz

B Saugdüse für Polsterung

A

BEDIENUNGSANLEITUNG - ZUSAMMENBAUEN DES STAUBSAUGERS

HINWEIS

Vor dem Zusammenbau oder Abnehmen des Zubehörs ziehen Sie stets den Stecker aus der Steckdose mit elektrischer Spannung heraus!

1. Anschluss des biegsamen Schlauches an den Staubsauger Schieben Sie den biegsamen Schlauch in die Luftsaugöffnung des Staubsaugers ein. Drücken Sie, bis Sie einen Klick und damit die Einrastung in die richtige Stellung hören. Zum Herausnehmen des biegsamen Schlauches drücken Sie die beiden Sicherungstasten und nehmen Sie den Schlauch heraus (Abb. 1). Die Saugkraft kann am Handgriff des Schlauches manuell geregelt werden. Schieberegler geschlossen – stärkerer Luftzug. Schieberegler geöffnet – schwächerer Luftzug.

2. Aufsetzen des Teleskoprohrs auf den Schlauchansatz Setzen Sie das Teleskoprohr auf den Schlauchansatz auf und drehen Sie es ein wenig.

3. Verlängerung des Teleskoprohrs Drücken Sie die Kunststoffarretierung und ziehen Sie das kleinere Rohr auswärts heraus.

4. Aufsetzen der Fußbodendüse auf das Teleskoprohr Setzen Sie das Teleskoprohr in die Fußbodendüse ein und drehen Sie es ein wenig. Die Klappe (Abb. 2) dient zum Umschalten der Saugdüse für Fußboden in die Bürstenstellung (für glatte Fußböden) oder zum glatten Absaugen (für Teppiche).

1. Saugdüse mit Schlitz Dient zum Absaugen von schwer zugänglichen Bereichen, wie z. B. Heizkörpern, Lücken, Ecken, Podesten, Polsterzwischenräumen usw.
2. Saugdüse für Polsterung Diese Düse wird für kleinere gepolsterte Flächen verwendet.

EINSATZ DES STAUBSAUGERS

Vor dem Gebrauch des Staubsaugers vergewissern Sie sich, ob die Filter und der Staubbeutel richtig eingesetzt und befestigt sind. Wickeln Sie die entsprechende Kabellänge ab. Die gelbe Markierung am Anschlusskabel zeigt die ideale Kabellänge. Ziehen Sie das Anschlusskabel nicht bis hinter die rote Markierung heraus!

1. Schieben Sie den Stecker in die Steckdose mit elektrischer Spannung ein.
2. Drücken Sie den Schalter zum Einschalten des Staubsaugers.
3. Mit dem Leistungsregler stellen Sie die erwünschte Saugleistung ein.
4. Nach Beenden der Absaugung schalten Sie das Gerät ab und ziehen Sie den Stecker aus der Steckdose mit elektrischer Spannung.
5. Zum Aufrollen des Zuleitungskabels drücken Sie die Taste des Aufwicklers mit einer Hand und sichern Sie mit der anderen Hand das Zuleitungskabel so, dass dieses nicht herumschlägt.

KONTROLLE DES FÜLLSTANDS IM STAUBBEUTEL

Ist die Anzeige des Füllstands im Staubbeutel rot, wechseln Sie sofort den Staubbeutel aus.

Hinweis: Bleibt die Anzeige nach dem Beutelwechsel weiterhin rot, kann dies mehrere Ursachen haben:

• einer der Luftdurchlässe (Schlauch, Teleskoprohr, Saugöffnung, Bürstenaufsatz oder andere Aufsätze) ist verstopft,
• Motorfilter ist verschmutzt,
• Filter im Luftausgang ist verschmutzt.

Prüfen Sie jede dieser Möglichkeiten und vor weiterem Gebrauch des Gerätes beseitigen Sie dieses Problem. Gelingt es Ihnen nicht, die Ursache des Problems festzustellen, bringen Sie das Gerät in das nächste Servicezentrum. Benutzen Sie das Gerät nie, wenn die Anzeige des Füllstandes im Staubbeutel während des Betriebs ganz rot ist, denn Sie könnten dadurch den Motor irreparabel beschädigen.

REINIGUNG UND WARTUNG

Das Zubehör und den Staubsauger können Sie mit einem feuchten Lappen reinigen. Tauchen Sie das Gerät nie in Wasser ein! Zum Reinigen verwenden Sie keine aggressiven Stoffe, z. B. Lösungsmittel oder Scheuermittel!

WECHSEL DES STAUBSAUGERBEUTELS

1. Trennen Sie das Gerät vom Netz ab, schieben Sie den Schlauch aus der Saugöffnung heraus und öffnen Sie die Abdeckung des Staubsaugers.
2. Drücken Sie die Klappe des Beutelhalters nehmen Sie den heraus. Entsorgen Sie den Papier- oder SMS-Beutel. Achten Sie darauf, dass dieser während der Handhabung nicht aufgerissen wird. Den Textilbeutel entleeren Sie nur und dann schließen Sie ihn gründlich ab – er kann mehrmals benutzt werden.
3. Legen Sie einen neuen oder entleerten Beutel durch Einschieben seiner Platte in den Beutelhalter ein und sichern Sie ihn in dieser Stellung mit der Klappe ab. Die Beutelöffnung muss gegenüber der Öffnung des Staubsaugerschlauches liegen.
4. Mit dem Gerät arbeiten Sie stets nur unter Benutzung eines Staubbeutels! Vergessen Sie es, den Staubbeutel einzulegen, oder legen Sie diesen schlecht ein, kann der Motor des Gerätes beschädigt werden.
5. Schließen Sie die Abdeckung drücken Sie darauf, bis sie einrastet.

FILTERWECHSEL

• Die Filter sollten bei sichtbarer Verschmutzung oder bei Abnahme der Saugleistung des Staubsaugers gereinigt oder gewechselt werden. Prüfen Sie diese nach jedem Gebrauch des Staubsaugers.
• Um den Staubsauger nicht zu beschädigen, benutzen Sie ihn nicht ohne richtig

eingesetzte Filter.

• Vor einem Filterwechsel trennen Sie den Staubsauger von der Steckdose mit elektrischer Spannung.
• Geeignete Filtertypen können Sie bei Ihrem Händler kaufen oder beim Hersteller bestellen.

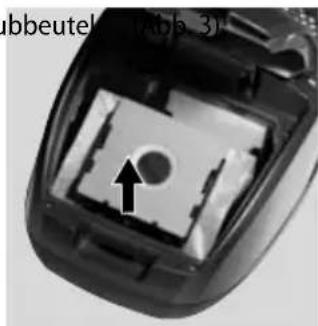

REINIGUNG UND WECHSEL DES MOTORFILTERS

1. Nach dem Abtrennen des biegsamen Schlauches öffnen Sie die Staubsaugers.
2. Den Staubbeutel schieben Sie aus dem Halter heraus, sodass Sie einen Zugriff zum Motorfilter haben.

1. Nehmen Sie den Motorfilter heraus (Abb. 4). Der Filter kann durch Ausklopfen gereinigt werden. Ist der Filter stark verschmutzt, kann er unter lauwarmem Wasser abgewaschen werden, dann lassen Sie ihn ordentlich trocknen.

2. Den gereinigten oder neuen Motorfilter setzen Sie in den schließen Sie die Abdeckung des Staubsaugers.

REINIGUNG UND WECHSEL DES FILTERS IM LUFTAUSGANG

1. Öffnen Sie das Gitter im Luftausgang im hinteren Staubsaugerteil (Abb. 5).

2. Nehmen Sie den Filter im Luftausgang heraus. Diesen Filter kann durch mechanisches Ausklopfen und mit einer weichen Bürste gereinigt werden. Ein stark verschmutzter Filter kann nach diesem Schritt abgewaschen und mit einer weichen Bürste unter lauwarmem Wasser ohne Reinigungsmittel gereinigt werden. Es ist wichtig, die nassen Teile gründlich trocknen zu lassen. Der feuchte Filter könnte durch das Saugen vernichtet werden! Verwenden Sie zum Trocknen keinen Haartrockner! Anmerkung: Die Nassreinigung kann einen größeren Filterverschleiß und damit die Verkürzung seiner Lebensdauer zur Folge haben.

3. Setzen Sie den gereinigten oder neuen Filter des Luftausgangs in den Staubsauger ein und schließen Sie das Gitter im Luftausgang.

(Abb. 5)

PROBLEMLÖSUNGEN

Problem Ursache	Lösung
Der Motor funktioniert nicht.	Der Stecker ist nicht richtig oder nicht vollständig in die Steckdose gesteckt.	Anschluss des Steckers in der Steckdose prüfen
	Stecker wird nicht mit Strom versorgt.	Prüfen, ob Spannung vorhanden ist, z. B. durch ein anderes Gerät.
Motor hat aufgehört zu arbeiten.	Schlechter oder unzureichender Luftstrom, der Motorwärmeschutz hat reagiert.	Zuleitungskabel aus der Steckdose ziehen. Luftdurchlass vom Einlass und Auslass, Reinheit der Filter prüfen und freilegen bzw. Staubbeutel wechseln. Staubsauger abkühlen lassen.
Vordere Abdeckung lässt sich nicht schließen	Falsch eingelegter Staubsaugerbeutel.	Sitz des Staubsaugerbeutels prüfen.
Saugleistungsminderung	Voller oder verstopfter Staubsaugerbeutel.	Staubsaugerbeutel wechseln.
	Filter ist verstopft.	Filter reinigen oder wechseln.
	Bürstenkopf, Rohr oder Schlauch verstopft.	Luftdurchlass vom Einlass und Auslass prüfen und freilegen.
Staubsauger erwärmt sich	Erwärmung des Staubsaugers während des Betriebs ist normal, es handelt sich um keinen Fehler.

ZUBEHÖR ZUM NACHKAUFEN

Zum Gerät können Sie folgendes Zubehör nachkaufen:

SMS-Staubbeutel (5 St. + 2 St. Motorfilter)

Bestell. Nr. sms9000

Preis laut der gültigen Preisliste

Textilstaubbeutel 1 St.

Bestell. Nr. ts9180

Preis laut der gültigen Preisliste

Motorfilter

Bestell. Nr. 44290910

Preis laut der gültigen Preisliste

H.E.P.A.-Filter im Luftausgang (VP8023, VP8024)

Bestell Nr. 44290911

Preis laut der gültigen Preisliste

SERVICE

Die Wartung umfangreicherer Probleme oder das Ausführen einer Reparatur, die einen Eingriff in die inneren Teile des Produktes erfordert, ist durch einen Fach-Servicemitarbeiter vorzunehmen.

UMWELTSCHUTZ

• Recyclen Sie die Verpackungsmaterialien und alte Geräte.
• Die Verpackung des Gerätes im sortierten Abfall entsorgt werden.
- Plastikbeutel aus Polyethylen (PE) entsorgen Sie beim Werkstoff-Recycling.

Recyclen des Gerätes am Ende der Lebensdauer:

Das Symbol am Produkt oder dessen Verpackung zeigt an, dass dieses Produkt nicht in den Haushaltsabfall gehört. Es ist erforderlich, dieses in eine Sammelstelle für Recycling elektrischer und elektronischer Anlagen abzuliefern. Durch Sicherstellung einer richtigen Entsorgung dieses Produktes helfen Sie, negative Auswirkungen auf die Umwelt und menschliche Gesundheit zu vermeiden, die sonst durch eine ungeeignete Entsorgung dieses Produktes verursacht würden. Detailliertere Informationen zum Recycling dieses Produktes können Sie bei der entsprechenden örtlichen Behörde in Erfahrung bringen, beim Dienst für Entsorgung von Haushaltsabfall oder in dem Geschäft, in dem Sie das Produkt erworben haben.
