Typ	Zylinder-Staubsauger
Marke	ECG
Modell	VP 3161 S
Leistungsaufnahme	700 W
Staubbehälterkapazität	1,5 L
Filtersystem	HEPA H13 Filter
Geräuschpegel	78 dB(A)
Gewicht	4,5 kg
Abmessungen (B x T x H)	260 x 320 x 360 mm
Kabellänge	5 m
Energieeffizienzklasse	A
Saugkraftregulierung	Elektronischer Schieberegler
Beutellos	Ja
Mitgeliefertes Zubehör	Fugendüse, Polsterdüse, Bodendüse
Waschbarer Filter	Ja
Automatischer Kabelrückzug	Ja
Parksystem	Senkrechtparken
Staubbehälterentleerung	Einhandentleerung
Aktionsradius	8 m

Häufig gestellte Fragen - VP 3161 S ECG

Wie leere ich den Staubbehälter?

Drücken Sie die Entriegelungstaste am Staubbehälter und ziehen Sie ihn heraus. Halten Sie ihn über einen Mülleimer, öffnen Sie die Bodenklappe durch Drücken des Riegels und leeren Sie ihn. Schließen Sie die Klappe fest, bevor Sie ihn wieder einsetzen.

Wie oft sollte ich den HEPA-Filter reinigen?

Der HEPA-Filter sollte alle 3-4 Monate gereinigt werden oder wenn die Saugkraft nachlässt. Klopfen Sie ihn vorsichtig aus oder waschen Sie ihn mit kaltem Wasser und lassen Sie ihn vollständig 24 Stunden trocknen, bevor Sie ihn wiederverwenden.

Was kann ich tun, wenn der Staubsauger an Saugkraft verliert?

Überprüfen Sie, ob der Staubbehälter voll, der Filter verstopft oder der Schlauch/die Düse blockiert ist. Reinigen Sie den Filter und entfernen Sie eventuelle Verstopfungen aus dem Zubehör.

Ist der Staubsauger für Tierhaare geeignet?

Ja, der VP 3161 S ist dank seiner starken Saugkraft und der mitgelieferten Bürsten für Tierhaare geeignet. Eine regelmäßige Filterreinigung wird für optimale Leistung empfohlen.

Kann ich den Staubsauger ohne Beutel verwenden?

Dieses Modell ist beutellos. Es verwendet einen transparenten Staubbehälter, den Sie direkt entleeren, daher werden keine Beutel benötigt.

Wie wechsle ich den Abluftfilter?

Öffnen Sie die Abdeckung des Abluftfilters auf der Rückseite des Staubsaugers. Entfernen Sie den alten Filter und setzen Sie einen neuen des gleichen Typs (HEPA H13) ein. Setzen Sie die Abdeckung wieder sicher auf.

Wie hoch ist der Geräuschpegel dieses Staubsaugers?

Der Geräuschpegel beträgt ca. 78 dB(A), was für einen Zylinder-Staubsauger typisch ist. Er kann je nach Oberfläche und Leistungseinstellung variieren.

Wie reinige ich die Fugendüse?

Die Fugendüse kann mit einem feuchten Tuch abgewischt werden. Wenn sie verstopft ist, verwenden Sie einen dünnen Gegenstand wie einen Draht, um Schmutz aus der schmalen Öffnung zu entfernen.

Der Staubsauger überhitzt und schaltet sich ab – warum?

Dies ist eine Sicherheitsfunktion. Der Staubsauger kann überhitzen, wenn der Filter verstopft, der Staubbehälter voll oder der Schlauch blockiert ist. Schalten Sie den Staubsauger aus, ziehen Sie den Netzstecker und lassen Sie ihn 30 Minuten abkühlen, bevor Sie das Problem beheben.

Wo finde ich Ersatzteile?

Ersatzfilter und Zubehör sind bei autorisierten ECG-Servicezentren oder online erhältlich. Verwenden Sie nur Originalteile, um Kompatibilität und Sicherheit zu gewährleisten.

BEDIENUNGSANLEITUNG VP 3161 S ECG

Bitte aufmerksam lesen und gut aufbewahren!

Warnung: Die Sicherheitsmaßnahmen und -hinweise, die in dieser Anleitung aufgeführt werden, berücksichtigen nicht alle möglichen Situationen, zu denen es kommen kann. Der Anwender muss sich bewusst sein, dass der gesunde Menschenverstand, Vorsicht und Sorgfalt Faktoren sind, die sich nicht in ein Produkt einbauen lassen. Diese Faktoren müssen gewährleistet sein, wenn der Verbraucher das Gerät verwendet und bedient. Wir haften nicht für Schäden, die durch Transport, eine unsachgemäße Verwendung, Spannungsschwankungen oder eine Modifi kation des Geräts entstehen.

Damit es zu keinem Brand oder Unfall durch elektrischen Strom kommt, müssen bei der Verwendung von elektrischen Geräten immer die Grundvorsichtsmaßnahmen eingehalten werden – einschließlich der folgenden:

1. Vor der Verwendung lesen Sie bitte alle Hinweise.
2. Vergewissern Sie sich, dass die Spannung an Ihrer Steckdose der Spannung auf dem Etikett des Geräts entspricht, und dass die Steckdose ordnungsgemäß geerdet ist. Die Steckdose muss gemäß den geltenden Sicherheitsvorschriften installiert sein.
3. Verwenden Sie den Bodenstaubsauger nicht, wenn das Stromzufuhrkabel beschädigt ist. Lassen Sie bitte alle Reparaturen, einschließlich des Austausches des Stromversorgungskabels, von einem Fachservice ausführen. Demontieren Sie niemals die Schutzabdeckung des Geräts. Es könnte zu einem Unfall durch elektrischen Strom kommen!
4. Schützen Sie das Gerät vor dem direkten Kontakt mit Wasser und anderen Flüssigkeiten. Stellen Sie auch keine Behälter mit Flüssigkeiten auf das Gerät, damit es nicht zu einem eventuellen Unfall durch elektrischen Strom kommt.
5. Arbeiten Sie nicht mit dem Bodenstaubsauger in senkrechter Position. Verwenden Sie den Bodenstaubsauger niemals ohne eingelegten Staubbeutel, Motorfi Iter und HEPA-Filter.
6. Lassen Sie den Bodenstaubsauger nicht ohne Aufsicht mit eingestecktem Stromzufuhrkabel in der Steckdose. Vor der Wartung des Geräts ist sein Stromversorgungskabel aus der Steckdose zu ziehen.
7. Verwenden Sie den Bodenstaubsauger nicht im Außenbereich oder in einer feuchten Umgebung. Es könnte zu einem Stromunfall kommen.
8. Lassen Sie erhöhte Vorsicht walten, wenn Sie den Bodenstaubsauger in der Nähe von Kindern verwenden.
9. Verwenden Sie nur das vom Hersteller empfohlene Zubehör.
10. Falls der Bodenstaubsauger nicht richtig funktionieren sollte, es zu einem Fall des

Bodenstaubsaugers (beispielsweise zu einem Fall ins Wasser), zu einer Beschädigung oder dazu kam, dass er im Außenbereich vergessen wurde, lassen Sie den Bodenstaubsauger von einem autorisierten Servicezentrum fachgerecht kontrollieren.

1. Beim Tragen des Bodenstaubsaugers halten Sie diesen nicht am Stromzufuhrkabel fest. Achten Sie darauf, dass das Kabel nicht gebrochen ist oder über scharfe Gegenstände oder Kanten führt. Während der Benutzung fahren Sie mit dem Bodenstaubsauger nicht über das Stromzufuhrkabel. Halten Sie das Kabel in ausreichender Entfernung zu Wärmequellen.

2. Ziehen Sie den Stecker nicht durch Ziehen am Kabel aus der Steckdose. Damit Sie das Kabel aus der Steckdose ziehen können, ziehen Sie am Stecker.

3. Berühren Sie das Stromzufuhrkabel oder den Bodenstaubsauger nicht mit nassen Händen.

4. Stecken Sie keine Gegenstände in die Öff nungen des Bodenstaubsaugers. Verwenden Sie den Bodenstaubsauger nicht, wenn die Öff nungen blockiert sind. Achten Sie darauf, dass der Bodenstaubsauger sauber ist, ohne Staubfl usen und anderen Restschmutz, die die Leistung des Staubsaugers senken könnten.

5. Haare, weite Kleidung, Hände und andere Körperteile dürfen nicht in die Saugöff nungen oder in die Nähe der beweglichen Teile des Staubsaugers gelangen.

6. Saugen Sie niemals die unten aufgeführten Gegenstände auf, denn sie könnten eine Beschädigung des Geräts oder die Verletzung von Personen zur Folge haben:

- Scharfe Gegenstände wie Glas, Schrauben, Münzen, Nägel etc.

- Heiße oder Rauch erzeugende Gegenstände 19 wie Kohle, Zigaretten oder brennende oder fl üchtige Flüssigkeiten - Nasse Oberfl ächen, Wasser oder andere Flüssigkeiten

1. Lassen Sie erhöhte Vorsicht walten, wenn Sie auf Treppen arbeiten.

2. Verwenden Sie den Bodenstaubsauger nur in Übereinstimmung mit den Hinweisen, die in dieser Anleitung aufgeführt sind. Dieser Bodenstaubsauger ist für die Verwendung im Privatbereich bestimmt. Der Hersteller haftet nicht für Schäden, die durch eine unsachgemäße Verwendung dieses Geräts entstanden sind.

Kinder ab dem Alter von 8 Jahren sowie Personen mit verminderten physischen oder mentalen Fähigkeiten bzw. mit unzureichenden Fähigkeiten und Kenntnissen dürfen dieses Gerät verwenden, sofern sie beaufsichtigt werden bzw. in Bezug auf die sichere Verwendung des Geräts instruiert wurden und in der Lage sind, eventuelle Gefahren zu verstehen. Kinder dürfen nicht mit dem Gerät spielen. Die Reinigung und Wartung des Geräts durch den Benutzer ist nicht von Kindern durchzuführen, sofern sie nicht älter als acht Jahre und nicht beaufsichtigt werden. Kinder, die jünger als acht Jahre sind, müssen sich außerhalb der Reichweite des Geräts und seines Zuleitungskabels aufhalten.

BESCHREIBUNG DES BODENSTAUBSAUGERS

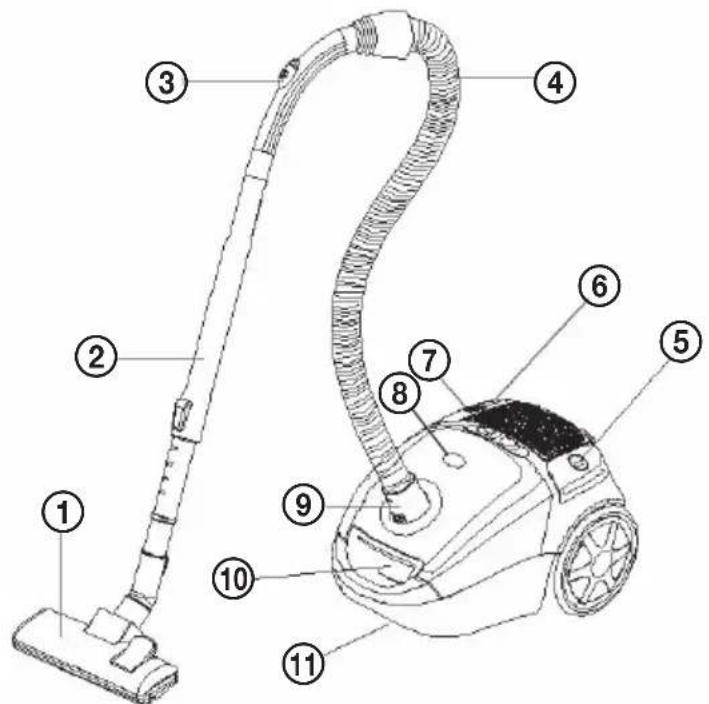

Bestandteileverzeichnis

1. BODENBÜRSTE
2. TELESKOPROHR
3. REGELUNG DER SAUGLEISTUNG
4. SAUGSCHLAUCH
5. EIN/AUS KNOPF
6. KNOPF FÜR DIE KABELAUFWICKLUNG

7. LEISTUNGSREGLER

8. STAUBBEUTELANZEIGE

9. SAUGSCHLAUCHANSCHLUSS
10. VERSCHLUSS DES STAUBBEUTELDECKELS
11. TRAGGRIFF
12. GITTER DES ANSAUGEFILTERS
13. MOTORFILTER
14. STAUBBEUTEL (Verbrauchsartikel)

Zubehör

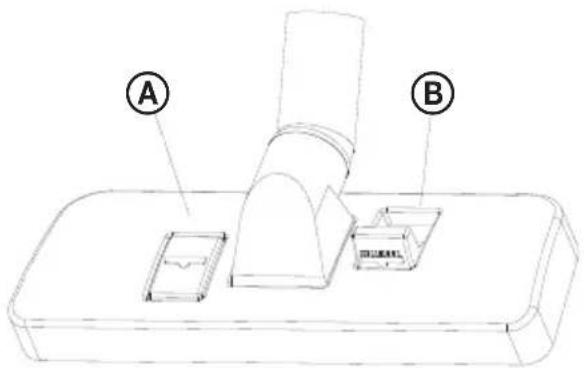

Kann einerseits zum Staubsaugen von Teppichen (Fußtaste Ⓐ betätigen – Bürste ist eingezogen) und andererseits zum Saugen von glatten Fußböden (Fußtaste Ⓑ betätigen – Bürste ist ausgerastet) verwendet werden.

ANWEISUNGEN FÜR DIE BEDIENUNG DES BODENSTAUBSAUGERS

ZUSAMMENBAU DES STAUBSAUGERS

Bevor Sie beginnen, den Staubsauger zusammenzusetzen, muss er ausgeschaltet und von der Stromversorgung getrennt sein.

Schlauch ein- bzw. ausstecken

- Einstecken: Stecken Sie das Endstück des Saugschlauchs in die Saugöffnung des Geräts. Üben Sie leichten Druck aus, bis das Endstück des Schlauchs einrastet.

- Ausstecken: Nachdem Sie den Staubsauger von der Stromversorgung getrennt haben, pressen Sie die zwei Drücker an den Seiten des Saugschlauchendstücks zusammen und ziehen Sie den Schlauch aus der Saugöff nung.

Zusammensetzen des Teleskoprohrs und Anbringen von Zubehör

1. Schieben Sie das Teleskoprohr in den Griff des Saugschlauchs ein.
2. Passen Sie die Länge des Teleskoprohrs entsprechend an: Betätigen Sie den Einrastdrücker und ziehen Sie den unteren Rohrteil nach Wunsch heraus. Zum Arretieren der Rohrlänge, lassen Sie den Einrastdrücker einfach los.
3. Auf das Ende des Teleskoprohrs schieben Sie entweder die Bodenbürste oder die Kombidüse auf.

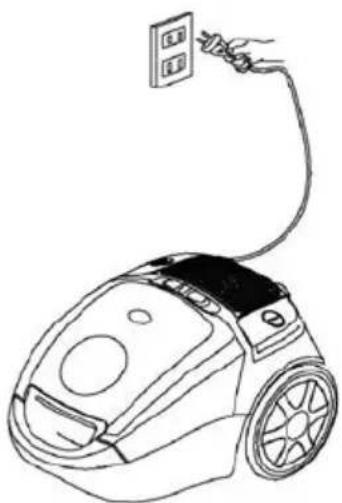

1. Ziehen Sie die benötigte Länge des Stromkabels heraus und stecken Sie seinen Stecker in die Wandsteckdose. Die gelbe Markierung signalisiert die Maximallänge des Kabels. Das Kabel darf nicht über diese Markierung hinaus ausgezogen werden.

2. Schalten Sie das Gerät durch Drücken des Knopfs hinten am Staubsauger ein.

3. Zum Einrollen des Stromkabels, halten Sie mit einer Hand den Knopf

gedrückt, und mit der anderen Hand kontrollieren Sie das Kabel, damit es durch Zurückschnellen keinen Schaden oder Unfall verursacht.

Die Saugleistung lässt sich mithilfe des Motorreglers auf dem Gerät

regeln. Beim Saugen von feinen Stoffen wird die Verwendung der Minimalleistung empfohlen. Für Matratzen, Polstermöbel und Teppiche sollte eine mittlere Leistung eingestellt werden. Zum Saugen von Fließen, Holzböden und anderen harten Fußböden wird die Maximalleistung empfohlen.

Nach der Verwendung

Schalten Sie den Staubsauger aus und ziehen Sie das Stromkabel aus der Steckdose. Vor dem Tauschen von Zubehör oder vor der Reinigung des Geräts schalten Sie es aus und ziehen Sie das Stromkabel aus der Steckdose.

REINIGUNG UND WARTUNG

Im Folgenden sind Anweisungen zur regelmäßigen Wartung des Staubsaugers aufgeführt. Um eine lange Lebensdauer des Staubsaugers zu gewährleisten, ist es ratsam, regelmäßig den Schlauch, den Staubbeutel und die Filter des Geräts zu kontrollieren. Entfernen Sie Schmutz, der den Schlauch verstopfen könnte. Tauschen Sie den vollen Staubbeutel rechtzeitig aus, und reinigen Sie regelmäßig den Motorfi Iter.

Staubbeutel und Staubfi Iter (Verbrauchsartikel)

Der Staubbeutel und der Motorfi Iter sind für die optimale Wirksamkeit des Staubsaugers sehr wichtig. Der Zweck des Staubbeutels ist es, den aufgesogenen Schmutz aufzunehmen; gleichzeitig muss der Beutel aber auch genügend porös sein, damit ein ausreichender Luftstrom gewährleistet ist. Falls der Staubbeutel voll oder der Filter zu sehr verschmutzt ist, was die Staubbeutelanzeige ⑧ signalisiert, kann die Luft durch den Staubsauger nicht mehr richtig strömen und die Wirksamkeit des Geräts wird beeinträchtigt – und dies ungeachtet der Leistungsstärke des Motors. Damit der Staubsauger mit maximaler Wirksamkeit arbeitet, wechseln Sie jeweils rechtzeitig den Staubbeutel und reinigen Sie regelmäßig den Motorfilter. Es kann vorkommen, dass sehr feine Partikel die Luftströmung arg beeinträchtigen, und zwar noch bevor der Staubbeutel richtig voll ist. Beim Saugen von Teppichreiniger, Puder, Verputzstaub und ähnlicher Feinmaterialien muss daher der Staubbeutel öfter gewechselt werden.

Staubbeutel austauschen

• Vor Öffnen der Abdeckung muss der Staubsauger ausgeschaltet und vom Stromnetz getrennt sein, und der Saugschlauch muss vom Gerät ausgesteckt sein!
• Verwenden Sie den Staubsauger niemals ohne Staubbeutel und Motorfilter!

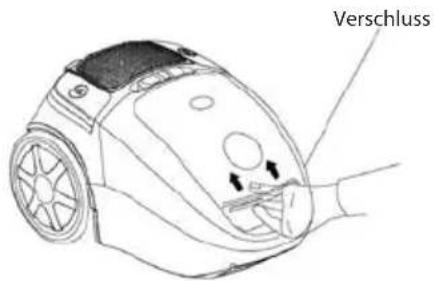

• Nach dem Ausschalten des Geräts und dem Ausstecken des Saugschlauchs öff nen Sie den Staubbeuteldeckel, indem Sie seinen Verschluss nach oben drücken und den Deckel aufklappen.
• Ergreifen Sie den Griff der Beutelaufnahme und ziehen die Beutelaufnahme mitsamt Staubbeutel heraus.

1. Entnehmen Sie den Staubbeutel der Beutelaufnahme.

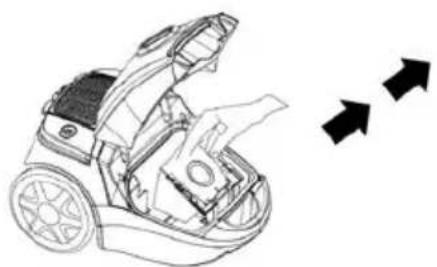

2. Legen Sie einen neuen Staubbeutel in die Beutelaufnahme ein: Falten Sie den Staubbeutel sorgfältig auseinander und führen Sie den Pappkragen des Beutels in die Führungsleisten der Beutelaufnahme ein. Führen Sie den Pappkragen bis zum Anschlag ein.

3. Stecken Sie nun die Beutelaufnahme zusammen mit dem Staubbeutel in die entsprechenden Führungsleisten im Vorderteil des Staubsaugers.

4. Schließen Sie wieder den Staubbeuteldeckel und arretieren Sie ihn mit sanftem Druck.

Reinigung des Motorfi Iters

- Der Staubsauger muss ausgeschaltet und von der Stromversorgung getrennt sein!

- Verwenden Sie den Staubsauger niemals ohne Staubbeutel und Motorfi Iter!

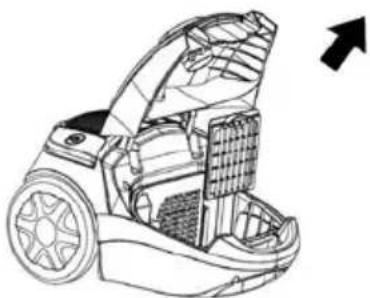

1. Nach dem Ausschalten des Geräts öff nen Sie den Staubbeuteldeckel, indem Sie seinen Verschluss nach oben drücken und den Deckel aufklappen.

2. Nehmen Sie den Motorfi Iter heraus und bei starker Verschmutzung spülen Sie ihn mit warmem Wasser.

3. Achtung: Bevor Sie den Filter wieder in den Staubsauger einlegen, muss er aber wieder vollständig trocken sein!

Reinigung des Abluftfi Iters

Vor dem Verlassen des Staubsaugers wird die Luft noch im Abluftfilter gereinigt. Der Abluftfilter wird folgendermaßen gereinigt:

1. Schalten Sie den Staubsauger aus und ziehen Sie das Stromkabel aus der Steckdose.

2. Öffnen Sie das Abluftgitter ⑫ im hinteren Teil des Staubsaugers.

3. Nach dem Öff nen des Gitters ist der Abluftfi Iter zu sehen.

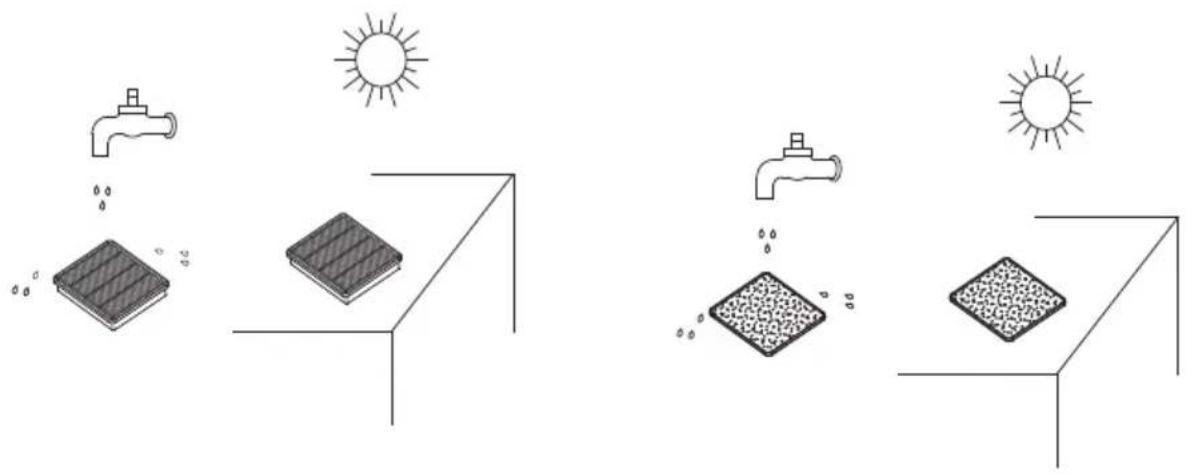

4. Spülen Sie den Filter unter laufendem Wasser und lassen Sie ihn gründlich trocknen.

5. Legen Sie den Filter zurück an seinen Platz (oder tauschen Sie ihn aus), und verschließen Sie das Gitter wieder.

Bevor Sie sich an den Kundendienst wenden, lesen Sie bitte die folgende Liste möglicher Störungen und deren Behebung durch.

Störung Mögliche	Ursache Lösung
Der Motor schaltet nicht ein.	Der Staubsauger ist nicht ans Netz angeschlossen.	Kontrollieren Sie das Stromkabel und die Steckdose. Falls das Gerät weiterhin nicht funktioniert, wenden Sie sich an den Fachservice.
Die Saugleistung lässt nach.	Voller Staubbeutel, verstopfter Schlauch oder verstopftes Teleskoprohr oder stark verschmutzte Filter.	Wechseln Sie den Staubbeutel, entfernen Sie Fremdgegenstände aus dem Schlauch bzw. dem Teleskoprohr, wechseln Sie den Filter.

TECHNISCHE ANGABEN

Saugleistung: max. 300 W

Wärmeschutzsicherung schützt vor Motorüberhitzung

Elektronische Regulation der Saugleistung

Staubbeutelinhalt: 2,0 l

Rostfreie Teleskopstange

Gummierte Räder für einfaches Fahren

Automatische Kabelaufwicklung

Anzeige für die Staubbeutelbefüllung

Aktionsradius 7,5 m

Gewicht: 5,45 kg

Nennspannung: 230–240 V\~ 50/60 Hz

Anschlusswert: 1400 W

Max. Anschlusswert: 1600 W

Geräuschpegel: < 75 dB

Hinweis:

Sie finden Staubbeutel für diesen Staubsauger unter der Bezeichnung KOMA ECG VP 3161 S. Sie können auch die Universalbeutel SWIRL Y 101 und BASE BA 4000 verwenden.

VERWENDUNG UND ENTSORGUNG DER VERPACKUNG

Verpackungspapier und Wellpappe – zum Altpapier geben. Verpackungsfolie, PET-Beutel, Plastikteile – in den Sammelcontainer für Plastik.

ENTSORGUNG DES PRODUKTES NACH ABLAUF DER LEBENSDAUER

Die Entsorgung der verwendeten elektrischen und elektronischen Geräte (gültig in den Mitgliedsländern der EU und weiteren europäischen Ländern mit dem eingeführten System der Abfalltrennung)

Das abgebildete Symbol auf dem Produkt oder auf der Verpackung bedeutet, dass das Produkt nicht als Hausmüll abgegeben werden soll. Das Produkt geben Sie an einem Ort ab, der für das Recycling von elektrischen und elektronischen Geräten bestimmt ist. Die richtige Entsorgung des Produktes schützt Sie vor negativen Einflüssen auf die menschliche Gesundheit und des Lebensraumes.

Das Recycling des Materials trägt zum Schutz der Naturressourcen bei. Mehr Informationen über das Recycling dieses Produktes gibt Ihnen die Kommunalbehörde, Organisationen für die Bearbeitung von Hausabfall oder die Verkaufsstelle, in der Sie das Produkt erworben haben.

Dieses Produkt erfüllt die Anforderung der EU-Richtlinien über elektromagnetische Kompatibilität und elektrische Sicherheit.

Eine Änderung des Textes und der technischen Parameter vorbehalten.
