Produkttyp	Heckenschere
Marke	ALPINA
Modell	H 555
Hubraum	22,5 cm³
Leistung	0,65 kW
Kraftstoffgemisch	40:1 (Benzin:Öl)
Tankinhalt	0,26 l
Schnittlänge	560 mm
Gewicht	5,1 kg
Schalldruckpegel (am Ohr)	99,5 dB(A)
Schallleistungspegel (garantiert)	108 dB(A)
Vibration vorderer Handgriff	3,3 m/s²
Vibration hinterer Handgriff	3,8 m/s²
Motortyp	Zweitaktmotor
Schneidvorrichtung	Doppelmesser
Handgriff verstellbar	Ja (3 Positionen)
Sicherheitsmerkmale	Gashebelsperre, Motorabstellschalter
Kupplung	Fliehkraftkupplung
Luftfilterreinigung	Alle 15 Betriebsstunden
Getriebeschmierung	Alle 20 Betriebsstunden
Messerschutz	Im Lieferumfang enthalten
Anwendungsbereich	Hobbygebrauch

Häufig gestellte Fragen - H 555 ALPINA

Wie starte ich die Heckenschere ALPINA H 555?

Stellen Sie den Schalter auf I, drücken Sie 7-10 Mal den Primer, setzen Sie den Chokehebel auf CHOKE und ziehen Sie am Startgriff. Nach dem Starten den Choke auf RUN stellen und mindestens 1 Minute warmlaufen lassen.

Welches Kraftstoffgemisch benötigt der H 555?

Das Gemischverhältnis beträgt 40:1 (Benzin:Öl). Verwenden Sie bleifreies Benzin (mind. 90 Oktan) und hochwertiges Zweitakt-Kunstöl.

Was tun, wenn der Motor nicht anspringt?

Überprüfen Sie die Zündkerze (reinigen oder Abstand einstellen), den Luftfilter (reinigen) und das Kraftstoffgemisch. Bei Überflutung: Zündkerze entfernen, trocknen und erneut versuchen.

Wie pflege ich den Luftfilter?

Reinigen Sie den Filter alle 15 Betriebsstunden mit Wasser und Seife. Keine Lösungsmittel verwenden. Vor dem Wiedereinbau vollständig trocknen lassen.

Wie schärfe ich die Messer?

Verwenden Sie eine feinkörnige Feile im 45°-Winkel. Feilen Sie nur in Vorwärtsbewegung. Entgraten Sie die Schneiden mit einem Schleifstein. Aus Sicherheitsgründen empfehlen wir den Händler.

Wie lagere ich die Heckenschere über längere Zeit?

Tank entleeren, Motor leer laufen lassen, Zündkerze entfernen, etwas Öl in den Zylinder geben, Seil ein paar Mal ziehen. Kühl und trocken lagern, Messerschutz anbringen.

Welche Sicherheitsausrüstung wird empfohlen?

Tragen Sie Gehörschutz, Schutzbrille, schnittfeste Handschuhe, Sicherheitsschuhe mit rutschfester Sohle und eng anliegende Kleidung. Bei Gefahr herabfallender Gegenstände auch Helm.

Wie stelle ich den hinteren Handgriff ein?

Drücken oder ziehen Sie den Entriegelungshebel, drehen Sie den Handgriff in eine der 3 Positionen, und verriegeln Sie ihn wieder. Dies nur bei ausgeschaltetem Motor durchführen.

Wann muss die Zündkerze gewechselt werden?

Die Zündkerze sollte nach 50 Betriebsstunden oder bei Beschädigung erneuert werden. Reinigen Sie sie regelmäßig und prüfen Sie den Elektrodenabstand.

Was bedeutet ‚Kaltstart‘ und wie führe ich ihn durch?

Kaltstart ist das Starten nach mindestens 5 Minuten Stillstand oder nach Tanken. Befolgen Sie die Schritte: Schalter auf I, Primer drücken, Choke auf CHOKE, Startgriff ziehen, dann Choke auf RUN.

BEDIENUNGSANLEITUNG H 555 ALPINA

DEUTSCH - Übersetzung der Originalbetriebsanleitung DE

Sehr geehrte Kundin, sehr geehrter Kunde,

Wir danken Ihnen, dass Sie unseren Produkten den Vorzug gegeben haben und wünschen Ihnen, dass Ihnen der Gebrauch Ihrer neuen Maschine Freude macht und Ihren Erwartungen vollkommen entspricht. Dieses Handbuch wurde herausgegeben, um Sie mit Ihrer Maschine vertraut zu machen und diese sicher und wirksam einsetzen zu können. Beachten Sie, dass das Handbuch ein wesentlicher Bestandteil der Maschine ist. Halten Sie es stets griffbereit, um es jederzeit einsehen zu können, und liefern Sie es mit, sollten Sie die Maschine eines Tages an Dritte abtreten oder ausleihen.

Diese neue Maschine wurde nach den geltenden Bestimmungen entwickelt und hergestellt. Sie arbeitet sicher und zuverlässig, wenn sie unter strikter Beachtung der in diesem Handbuch enthaltenen Anweisungen verwendet wird (Bestimmungsgemäßer Gebrauch). Jede andere Verwendung oder die Nichtbeachtung der angezeigten Sicherheitsvorschriften beim Gebrauch bzw. der Anweisungen für Wartung und Reparatur werden als "unzweckmäßige Verwendung" der Maschine angesehen und haben den Verfall der Garantie und die Ablehnung jeder Verantwortung seitens des Herstellers zur Folge. Dem Benutzer selbst dadurch entstandene oder Dritten zugefügte Schäden oder Verletzungen gehen zu Lasten des Benutzers.

Falls Sie kleinere Unterschiede zwischen der Beschreibung im Handbuch und der Maschine feststellen sollten, können Sie davon ausgehen, dass die in diesem Handbuch enthaltenen Informationen auf Grund fortwährender Verbesserungen des Erzeugnisses Änderungen unterliegen, ohne dass der Hersteller die Pflicht zur Bekanntgabe oder zur Aktualisierung hat, unter der Voraussetzung, dass sich die wesentlichen Eigenschaften für Sicherheit und Betriebsweise nicht verändern. Im Zweifelsfall wenden Sie sich bitte an den Händler. Viel Spaß bei der Arbeit!

INHALTSVERZEICHNIS

1. Kennzeichnung der wesentlichen Bauteile 2
2. Symbole 3
3. Sicherheitsvorschriften 4
4. Arbeitsvorbereitung 6
5. Motor anlassen, benutzen und ausschalten 7
6. Maschineneinsatz 8
7. Wartung und Aufbewahrung 10
8. Störungssuche 12
9. Technische Daten 13

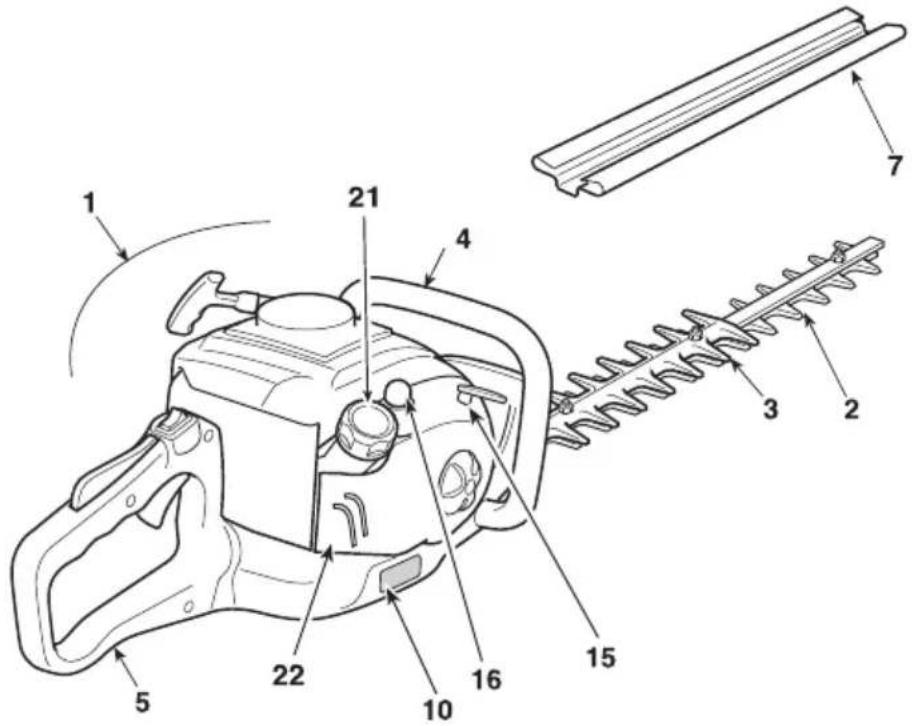

1. KENNZEICHNUNG DER WESENTLICHEN BAUTEILE

1. Motor
2. Schneidvorrichtung (Messer)
3. Schutzplatte
4. Vorderer Handgriff
5. Hinterer Handgriff
6. Entriegelungsvorrichtung hinterer Handgriff
7. Messerschutz
8. Typenschild

STEUERUNGEN UND AUFFÜLLEN

11.Motorabstellschalter
12. Messersteuerung (Gashebel)
13. Gashebelsperre (Sicherheitshebel)
14. Startgriff
15. Chokehebel (Starter)
16. Primer
21. Verschluss Gemischtank
22. Luftfilterdeckel

1) Schallleistungspegel
2) Konformitätszeichen
3) Baujahr/-monat
4) Maschinentyp
5) Seriennummer
6) Name und Anschrift des Herstellers
7) Artikelnummer

Das Beispiel der Konformitätserklärung finden Sie auf den letzten Seiten des Handbuchs.

2. SYMBOLE

ACHTUNG: Das von Ihnen gekaufte Gerät ist für den Hobbygebrauch gebaut worden.

1) Achtung! Gefahr
2) Vor Inbetriebnahme des Geräts die Gebrauchsanleitung aufmerksam lesen.
3) Ihr Gehör kann bleibend beschädigt werden. Wir weisen den Bediener des Geräts darauf hin, dass er unter normalen Arbeitsbedingungen täglich einer Geräuschbelastung von 85 dB (A) oder mehr ausgesetzt ist.
Es muss die persönliche Schutzausrüstung ge-

tragen werden.
Bei der Arbeit mit der Maschine, immer die Schutzbrille und den Gehörschutz tragen.
Sollte während der Arbeit auch die Gefahr herabfallender Gegenstände bestehen, so ist auch ein Schutzhelm zu tragen.

4) Das Messer ist scharf geschliffen und kann leicht Schnittverletzungen verursachen.

SYMBOLE AUF DER MASCHINE (soweit vorhanden)

11) Gemischtank
12) Chokehebel (Starter)
13) Primer

3. SICHERHEITSVORSCHRIFTEN

A) AUSBILDUNG

1) DIESE MASCHINE KANN SCHWERE SCHÄDEN UND VERLETZUNGEN VERURSACHEN. Für den korrekten Gebrauch, die Vorbereitung, die Wartung, das Anlassen und Ausschalten der Maschine, die Anweisungen aufmerksam lesen. Machen Sie sich mit den Bedienungsteilen und dem richtigen Gebrauch der Maschine vertraut. Lernen Sie, den Motor schnell abzustellen.
2) Die Maschine nur zu dem Zweck verwenden, für den sie vorgesehen ist, d.h. für das „Schneiden und Trimmen von Hecken, bestehend aus Sträuchern mit kleinen Zweigen“. Ein unzweckmäßiger Gebrauch kann generell gefährlich sein und die Maschine beschädigen. Als nicht bestimmungsgemäße Verwendung gelten (beispielsweise, aber nicht nur):

- Schneiden von Gras im Allgemeinen und vor allem in der Nähe von Bordsteinen;

- Zerkleinern von Materialien für die Kompostierung;

- Beschneidearbeiten;

- Verwenden der Maschine für den Schnitt von nicht pflanzlichen Materialien;

- Verwenden der Maschine durch mehr als eine Person;

3) Erlauben Sie niemals Kindern oder Personen, die nicht über die erforderlichen Kenntnisse dieser Gebrauchsanweisung verfügen, die Maschine zu benutzen. Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen.
4) Die Maschine darf nicht von mehr als einer Person benutzt werden.
5) Die Maschine niemals benutzen:

- Während Personen, besonders Kinder oder Tiere in der Nähe sind.

- Wenn der Benutzer müde ist oder sich nicht wohl fühlt, oder wenn er Arzneimittel oder Drogen, Alkohol oder andere Stoffe zu sich genommen hat, die seine Aufmerksamkeits- und Reaktionsfähigkeit beeinträchtigen.

- Wenn der Benutzer nicht imstande ist, die Maschine mit zwei Händen festzuhalten bzw. wenn er bei der Arbeit nicht stabil auf den Beinen das Gleichgewicht halten kann.

6) Beachten Sie, dass der Benutzer für Unfälle und Schäden verantwortlich ist, die anderen Personen oder deren Eigentum widerfahren können.

B) VORBEREITENDE MASSNAHMEN

1) Bei der Arbeit, muss der Benutzer eine geeignete Kleidung tragen, die ihn in seinen Bewegungen nicht hindert.
- Enganliegende Schutzkleidung mit schnittfesten Schutzeinsätzen tragen.
- Handschuhe, Schutzbrille und schnittfeste Sicherheitsschuhe mit rutschfester Sohle tragen

• Gehörschutz tragen.

• Keine Schale, Hemden, Halsketten oder andere lose hängende Zubehöre tragen, die sich in der Maschine oder in eventuell auf dem Arbeitsplatz befindlichen Gegenständen verfangen könnten.

• Langes Haar zusammenbinden.
  2) ACHTUNG: GEFAHR! Benzin ist hochgradig entflammbar.

• Kraftstoff in eigens zu diesem Zweck vorgesehenen, zugelassenen Behältern aufbewahren;
  – beim Umgang mit Kraftstoffen nicht rauchen;
• Tankverschluss langsam öffnen, um den darin entstandenen Druck langsam abzubauen.
• Kraftstoff nur im Freien mit Hilfe eines Trichters nachfüllen;
• Kraftstoff ist vor dem Starten des Motors einzufüllen. Während der Motor läuft oder bei heißem Motor darf der Tankverschluss nicht geöffnet bzw. Kraftstoff nachgefüllt werden;
• falls Benzin übergelaufen ist, darf kein Versuch unternommen werden, den Motor zu starten. Stattdessen ist die Maschine von der benzinverschmutzten Fläche zu entfernen. Bis das Benzin nicht vollständig verdampft ist und die Benzindämpfe nicht verflüchtigt sind, vermeiden Sie alles, was einen Brand verursachen könnte;
• jegliche Spur von eventuell auf der Maschine oder auf dem Boden verschüttetem Benzin sofort entfernen;
  – die Maschine nicht am Befüllungsort starten;
• der Kontakt zwischen Kraftstoff und den Kleidern ist zu vermeiden und falls dies vorkommt, kleiden Sie sich lieber um, bevor Sie den Motor starten;
• Tankverschluss und Verschluss des Benzinbehälters müssen immer gut zugeschraubt sein.
  3) Fehlerhafte oder beschädigte Schalldämpfer auswechseln.
  4) Vor dem Gebrauch die ganze Maschine gründlich überprüfen, insbesondere:
• der Gashebel und der Sicherheitshebel müssen sich leicht bewegen lassen, dürfen nicht klemmen und wenn losgelassen, müssen sie automatisch und schnell ihre Ausgangsposition wieder einnehmen;
• der Gashebel muss blockiert bleiben, solange der Sicherheitshebel nicht betätigt wird;
• der Motorabstellschalter muss von einer Position auf die andere leicht verstellbar sein;
• das Elektrokabel und vor allem das Zündkerzenkabel müssen einwandfrei sein, um eine Funkenbildung auszuschließen und der Stecker muss vorschriftsmäßig an der Zündkerze angebracht sein;
• die Handgriffe und Schutzvorrichtungen der Maschine müssen sauber, trocken und fest an der Maschine angebracht sein;
  – die Messer dürfen nie beschädigt sein;
  5) Vor Arbeitsbeginn muss sichergestellt werden, dass alle Schutzvorrichtungen richtig angebracht sind

C) DIE MASCHINE IM EINSATZ

1) Der Motor darf nicht in geschlossenen Räumen laufen, in denen sich gefährliche Kohlenmonoxydgase sammeln können.
2) Arbeiten Sie nur bei Tageslicht bzw. bei guter Beleuchtung.
3) Eine sichere und stabile Position einnehmen:

• vermeiden Sie so gut wie möglich den Einsatz der Maschine auf nassem oder rutschigem Boden oder jedenfalls auf unebenen oder steilen Böden, wenn für den Benutzer bei der Arbeit keine ausreichende Stabilität gewährleistet ist;
  – vermeiden Sie Treppen und unstabile Plattformen;
• rennen Sie nicht, gehen Sie immer vorsichtig voran und achten Sie auf die Bodenunebenheiten und auf das Vorhandensein eventueller Hindernisse;
  – seien Sie sich immer darüber bewusst, was um Sie herum vorgeht und seien Sie auf der Hut vor möglichen Risiken, die Sie vielleicht aufgrund des von der Maschine gemachten Lärms nicht bemerken.
  4) Beim Anlassen des Motors die Maschine mit der freien Hand fest auf den Boden drücken:
• den Motor erst mindestens 3 Meter vom Befüllungsort entfernt starten;
• versichern Sie sich, dass sich in Maschinenreichweite keine anderen Personen befinden;
• Schalldämpfer und demnach auch die Abgase nie gegen entflammbare Stoffe richten.
  5) Seien Sie besonders vorsichtig in der Nähe von Stromkabeln, die unter Spannung stehen.
  6) Ändern Sie nicht die Grundeinstellung des Motors und lassen Sie ihn nicht überdrehen.
  7) Sicherstellen, dass sich die Messer nicht bewegen solange der Motor leer läuft, und dass nach Betätigung des Gashebels der Motor dann auch schnell wieder auf den Leerlauf gebracht wird.
  8) Achten Sie darauf, dass das Messer nicht gegen Fremdkörper hart aufprallt und auf das eventuell durch die Reibung der Messer herumfliegende Material.
  9) Wenn die Schneidevorrichtung gegen einen Fremdkörper stößt oder die Heckenschere seltsame Geräusche oder Vibrationen abgibt, den Motor ausschalten und die Maschine anhalten lassen. Das Kerzenkabel von der Kerze abziehen und wie folgt vorgehen:
  – die Schäden überprüfen;
• kontrollieren, ob Teile locker sind und diese festziehen;
  – die beschädigten Teile reparieren oder durch Teile gleichwertiger Eigenschaften ersetzen.
  10) Schalten Sie den Motor ab, bevor Sie:
• ihn reinigen oder von einer Blockierung befreien;
• die Heckenschere überprüfen, Wartungseingriffe oder andere Arbeiten daran ausführen;
  – die Position der Schneidvorrichtung einstellen;
  – die Maschine unbeaufsichtigt lassen.

D) WARTUNG UND LAGERUNG

1) Sorgen Sie dafür, dass alle Muttern und Schrauben fest angezogen sind, um sicher zu sein, dass die Maschine immer unter sicheren Bedingungen arbeitet. Eine regelmäßige Wartung ist unerlässlich für die Sicherheit und die Erhaltung der Leistungsfähigkeit.
2) Bewahren Sie die Maschine mit Benzin im Tank niemals innerhalb eines Raumes auf, in dem Benzindämpfe mit offenem Feuer, einer heißen Quelle oder Funken in Berührung kommen könnten.
3) Lassen Sie den Motor abkühlen, bevor Sie die Maschine in einem Raum abstellen.
4) Um die Brandgefahr zu vermindern, ist der Motor, der Auspufftopf und der Lagerort für die Kraftstoffe stets frei von Zweigresten, Blättern oder überflüssigem Fett zu halten; Behälter mit Schneidresten niemals in einem geschlossenen Raum lassen.
5) Falls der Tank zu entleeren ist, muss dies im Freien erfolgen und bei kaltem Motor.
6) Tragen Sie bei jedem Eingriff an der Schneidvorrichtung Handschuhe.
7) Vorsicht beim Messerschärfen. Alle an den Messern durchzuführenden Arbeiten setzen gezielte Kompetenzen und den Einsatz spezieller Werkzeuge voraus; aus Sicherheitsgründen sollten diese immer von Fachleuten ausgeführt werden.
8) Aus Sicherheitsgründen, verwenden Sie die Maschine nie, wenn die Schneidvorrichtung oder andere Teile abgenutzt oder beschädigt sind. Die beschädigten Teile müssen ersetzt und dürfen niemals repariert werden. Nur Original-Ersatzteile verwenden. Nicht gleichwertige Ersatzteile können die Maschine beschädigen und Ihre Sicherheit gefährden.
9) Die Maschine für Kinder unerreichbar aufbewahren!

E) TRANSPORT UND HANDHABUNG

1) Folgende Hinweise müssen jedes Mal, wenn die Maschine überprüft, bewegt oder transportiert wird, beachtet werden:

• Motor ausschalten; abwarten bis die Messer vollständig stillstehen, Zündkerzenstecker abziehen und warten, bis die Maschine abgekühlt ist;
• Messerschutz anbringen;
• Maschine ausschließlich an den Handgriffen aufheben und die Messer in die der Laufrichtung entgegengesetzte Richtung positionieren.
  2) Wenn die Maschine in einem Pkw transportiert wird, muss sie so positioniert sein, dass sie keine Gefahr darstellt und auch gut befestigt werden, damit sie nicht umkippt, wodurch Schaden entstehen oder Kraftstoff auslaufen könnte.

F) WIE IST DAS HANDBUCH ZU LESEN

Im Text des vorliegenden Handbuchs sind einige Abschnitte, die besondere Informationen enthalten, nach den folgenden Kriterien unterschiedlich hervorgehoben:

HINWEIS

oder

WICHTIG

Liefern erläuternde Hinweise oder andere Angaben über bereits an früherer Stelle gemachten Aussagen, in der Absicht, die Maschine nicht zu beschädigen oder Schäden zu vermeiden.

ACHTUNG!

Im Falle der Nichtbeachtung besteht die Möglichkeit, sich selbst oder Dritte zu verletzen.

GEFAHR!

Im Falle der Nichtbeachtung besteht die Möglichkeit, sich selbst oder Dritte schwer zu verletzen, mit Todesgefahr.

4. ARBEITSVORBEREITUNG

MASCHINENÜBERPRÜFUNG

Bevor Sie mit der Arbeit beginnen, muss geprüft werden:

• dass an der Maschine und am Messer alle Schrauben angezogen sind;
• dass die Messer scharf und nicht beschädigt sind;
• dass der Luftfilter sauber ist;
• dass die Schutzeinrichtungen festsitzen und funktionieren;
• dass die Handgriffe richtig befestigt sind.

GEMISCHZUBEREITUNG

Diese Maschine ist mit einem Zweitaktmotor ausgestattet, der mit einem Benzin-Öl-Gemisch betrieben wird.

WICHTIG

Die Verwendung von Benzin allein beschädigt den Motor und hat den Verfall der Garantie zur Folge.

WICHTIG

Verwenden Sie nur hochwertige Kraftstoffe und Schmieröle, um die Gesamtleistungen und die Nutzungsdauer der mechanischen Teile auch langfristig sicherzustellen.

- Benzineigenschaften

Nur bleifreies Benzin (grünes Benzin) mit einer Oktanzahl unter 90 OZ verwenden.

WICHTIG

Bleifreies Benzin neigt dazu, im Behälter Ablagerungen zu bilden, wenn es über 2 Monate aufbewahrt wird. Verwenden Sie stets frisches Benzin!

- Öleigenschaften

Verwenden Sie nur hochwertige, für Zweitaktmotoren spezifische Kunstöle.

Bei Ihrem Händler sind speziell für solche Motoren entwickelte Öle erhältlich, die hohe Leistungen gewährleisten können.

Die Verwendung solcher Öle ermöglicht eine 2,5%-ige Gemischzusammensetzung, d.h. bestehend aus 1 Teil Öl für jeweils 40 Teile Benzin.

• Gemischzubereitung und -aufbewahrung

GEFAHR!

Benzin und Gemisch sind entflammbar!

• Benzin und Gemisch ausschließlich in eigens für Kraftstoffe zugelassenen Behältern aufbewahren, und zwar an einem sicheren Ort, fern von Wärmequellen und offenen Flammen
• Die Behälter niemals in Reichweite von Kindern aufbewahren.
• Rauchen Sie während der Gemischzubereitung nicht und versuchen Sie, die Benzindämpfe nicht einzuatmen.

Die Tabelle zeigt die, je nach eingesetztem Öl benötigten Benzin- und Ölmengen für die Gemischzubereitung.

Benzin	Synthetisches 2-Takt-Öl
Liter	Liter	cm^3
1	0,025	25
2	0,050	50
3	0,075	75
5	0,125	125
10	0,250	250

Für die Gemischzubereitung:

• In einen zugelassenen Kanister ca. die Hälfte der angegebenen Benzinmenge geben.
• Das ganze Öl dazugeben, so wie in der Tabelle vorgeschrieben.
  – Schließlich auch das restliche Benzin.
• Den Verschluss schließen und kräftig schütteln.

WICHTIG

WICHTIG Das Gemisch ist einem ständigen Alterungsprozess ausgesetzt. Bereiten Sie nicht zu große Mengen davon vor, um Ablagerungen zu vermeiden.

WICHTIG

WICHTIG Gemisch- und Benzinbehälter immer schön getrennt und identifizierbar aufbewahren, um eine Verwechslungsgefahr bei der Benutzung auszuschließen.

WICHTIG

WICHTIG Reinigen Sie regelmäßig die Benzin- und Gemischbehälter, um eventuelle Ab-lagerungen zu entfernen.

NACHFÜLLEN VON KRAFTSTOFF

GEFAHR!

füllen nicht und versuchen Sie, die Benzindämpfe nicht einzuatmen.

ACHTUNG!

Den Verschluss des Behälters stets vorsichtig öffnen, da sich darin gegebenenfalls Druck gebildet hat.

Vor dem Nachfüllen:

• Gemischbehälter gut schütteln.
• Die Maschine auf einer ebenen Fläche, in stabiler Position mit nach oben gerichtetem Tankverschluss ablegen.
• Den Tankverschluss und den umliegenden Bereich reinigen, damit beim Nachfüllen kein Schmutz in den Tank gerät.
• Den Verschluss vorsichtig öffnen, um den Druck langsam abzulassen. Immer mit einem Trichter nachfüllen und den Tank nicht bis zum Rand füllen (Abb. 1).

ACHTUNG!

Den Behälter immer fest

verschließen.

ACHTUNG!

Sofort alle eventuell auf der Maschine oder auf dem Boden verschütteten Gemischrückstände entfernen und den Motor solange nicht anlassen, bis sich alle Benzindämpfe verflüchtigt haben.

5. MOTOR ANLASSEN, BENUTZEN UND AUSSCHALTEN

ANLASSEN DES MOTORS

ACHTUNG!

lassen werden, wenn er mindestens 3 m vom Kraftstoff-Befüllungsort entfernt ist.

Vor dem Starten des Motors:

• Maschine stabil auf den Boden legen.
• Messerschutz abnehmen.
• Sicherstellen, dass das Messer den Boden oder sonstige Gegenstände nicht berührt.
• Sicherstellen, dass der Handgriff in zentraler Position blockiert ist.

- Kaltstart

HINWEIS

Unter „Kaltstart“ versteht man das Anlassen mindestens 5 Min. nach dem Ausschalten des Motors oder nach der Kraftstoffnachfüllung.

Um den Motor anzulassen (Abb. 2):

1. Schalter (1) in Position «I» drücken.
2. 7-10 Mal leicht auf die Primer-Kraftstoffpumpe (2) drücken, bis der Kraftstoff aus dem Entlüfterrohr fließt.
3. Den Bedienungshebel des Starters (3) auf Position «CHOKE» stellen.
4. Die Maschine mit einer Hand auf dem Handgriff fest auf den Boden drücken, um beim Anlassen die Kontrolle über die Maschine nicht zu verlieren

ACHTUNG!

Wenn die Maschine nicht festgehalten wird, könnte die vom Motor entwickelte Schubkraft den Benutzer aus dem Gleichgewicht bringen, oder das Messer gegen einen Gegenstand oder gegen den Benutzer selbst schleudern.

1. Den Startgriff langsam 10-15 cm herausziehen, bis ein gewisser Widerstand zu spüren ist, dann ein paar Mal weiter ziehen bis die ersten Zündungen wahrgenommen werden.

WICHTIG

WICHTIG Um Beschädigungen zu vermeiden, das Seil nicht ganz herausziehen, es nicht mit dem Rande der Seilführungsöffnung in Berührung bringen und den Griff langsam loslassen, dabei aber verhindern, dass das Seil unkontrolliert wieder eingezogen wird.

1. Den Startgriff erneut ziehen, bis der Motor regulär läuft.
2. Den Bedienungshebel des Starters (3) auf Position «RUN» stellen.
3. Lassen Sie den Motor mindestens 1 Minute im Leerlauf laufen, bevor Sie ihn auf die höchste Drehzahl beschleunigen.

WICHTIG

WICHING Sollte der Griff (4) des Anlasserseils mehrmals betätigt werden, solange sich der Starterhebel (3) aber noch auf Position «CHOKE» befindet, könnte dadurch der Motor überflutet und das Anlassen erschwert werden.

Bei überflutetem Motor Zündkerze entfernen und leicht am Griff (5) des Anlasserseils ziehen, um den überflüssigen Kraftstoff zu entfernen; dann die Elektroden der Zündkerze abtrocknen und wieder einsetzen.

- Warmstart

Für den Warmstart (sofort nach Motorausschaltung), Punkte 1 - 4 - 5 - 6 des oben beschriebenen Ablaufs befolgen.

MOTOREINSATZ (Abb. 3)

Die Geschwindigkeit der Schneidvorrichtung wird über den auf dem hinteren Handgriff (2) positionierten Gashebel (1) gesteuert.

6. MASCHINENEINSATZ

Für einen rücksichtsvollen Einsatz den anderen und der Umwelt gegenüber:

• Vermeiden Sie es, Ihre Nachbarschaft zu stören.
• Halten Sie sich strikt an die örtlichen Vorschriften für die Entsorgung der Schneidreste.
• Halten Sie sich strikt an die örtlichen Vorschriften

Die Betätigung dieses Hebels kann nur erfolgen wenn gleichzeitig der Sicherheitsgriff gedrückt wird (3).

Die Bewegung wird vom Motor auf die Messer übertragen, und zwar über eine Fliehkraftkupplung, mit der die Bewegung der Messer verhindert wird, solange der Motor im Leerlauf läuft.

ACHTUNG!

Verwenden Sie die Maschine nicht, wenn sich die Schneidvorrichtung mit dem Motor im Leerlauf bewegt; in diesem Fall muss der Händler zu Rate gezogen werden.

Die korrekte Arbeitsgeschwindigkeit erreicht man wenn der Gashebel (1) bis zum Anschlag betätigt wird.

WICHTIG

Während der ersten 6 - 8

Stunden Maschineneinsatz, den Motor nicht mit der Höchstdrehzahl benutzen.

MOTORAUSSCHALTUNG (Abb. 4)

Um den Motor auszuschalten:

• Den Gashebel (1) loslassen und den Motor einige Sekunden lang im Leerlauf laufen lassen.
• Den Schalter (2) in Position «O» drücken.

ACHTUNG!

Wenn der Drehzahlregler

auf den Leerlauf gebracht wird, dauert es einige Sekunden bis die Messer vollständig stillstehen.

ACHTUNG!

Im Falle eines Not-Stopps,

den Schalter sofort auf «O» stellen.

für die Entsorgung von Öl, Benzin, beschädigten Teilen bzw. allen anderen umweltschädlichen Stoffen.

- Die Entsorgung der Verpackung muss gemäß den örtlichen Vorschriften erfolgen.

ACHTUNG!

Bei längerfristiger Arbeit mit vibrierenden Werkzeugen können vor allem bei Personen mit Durchblutungsstörungen Verletzungen und Gefäßerkrankungen (bekannt als „Raynaud-Syndrom“ oder „Leichenfinger“) auftreten. Die Symptome können die Hände, Handgelenke und Finger betreffen, und treten als Gefühlslosigkeit, Kribbeln, Kitzeln, Schmerzen, blasse Haut oder strukturelle Veränderungen der Haut auf. Diese Effekte können durch niedrige Umgebungstemperaturen bzw. durch besonders festes Greifen der Handgriffe verstärkt werden. Beim Auftreten der Symptome muss die Verwendungszeit der Maschine verkürzt und ein Arzt aufgesucht werden.

GEFAHR!

Das Anlassersystem dieser Maschine generiert ein relativ schwaches Magnetfeld, wobei aber trotzdem nicht ausgeschlossen werden kann, dass Funktionsstörungen bei aktiven oder passiven Implantaten des Bedieners auftreten können, mit dementsprechend schweren Gesundheitsrisiken. Trägern dieser medizinischen Vorrichtungen wird daher dringend empfohlen, einen Arzt oder den Hersteller der Vorrichtungen zu befragen, bevor sie die Maschine verwenden.

ACHTUNG!

Tragen Sie während der Arbeit eine zweckmäßige Kleidung. Ihr Händler kann Ihnen nützliche Informationen über die besten Arbeits- schutzvorrichtungen geben, die Ihre Sicherheit während der Arbeit gewährleisten.

ACHTUNG!

Im Fall von Brüchen oder Unfällen während der Arbeit, sofort den Motor abstellen und die Maschine entfernen, damit sie keine weiteren Schäden anrichtet. Wenn bei einem Unfall man selbst oder Dritte verletzt werden, unverzüglich die der Situation angemessene erste Hilfe leisten und zur notwendigen Behandlung ein Krankenhaus aufsuchen. Entfernen Sie sorgfältig alle eventuellen Rückstände, die – falls sie unbeaufsichtigt bleiben – Schäden oder Verletzungen an Personen oder Tieren verursachen könnten.

EINSTELLUNG DES HANDGRIFFS (Abb. 5)

Der hintere Handgriff (1) kann zur Schneidvorrichtung in 3 verschiedenen Arten ausgerichtet sein; dies erleichtert die Feinarbeiten an den Hecken.

ACHTUNG!

Die Einstellung des Handgriffs muss mit ausgeschaltetem Motor erfolgen.

- Typ I

• Entriegelungshebel absenken (2).
• Den hinteren Handgriff (1) in die gewünschte Position drehen.
• Vor dem Maschineneinsatz sicherstellen, dass der Entriegelungshebel (2) vollständig in die obere Lage zurückgekehrt ist, und dass der hintere Handgriff fest sitzt.

- Typ II

• Entriegelungshebel ziehen (2).
• Den hinteren Handgriff (1) in die gewünschte Position drehen.
• Vor dem Maschineneinsatz sicherstellen, dass der Entriegelungshebel (2) vollständig in die obere Lage zurückgekehrt ist, und dass der hintere Handgriff fest sitzt.

ACHTUNG!

Während der Arbeit muss der hintere Handgriff immer senkrecht stehen, unabhängig von der jeweiligen Position der Schneidvorrichtung (3).

SCHNEIDMODUS

ACHTUNG!

Beim Schneiden muss die Maschine immer mit zwei Händen festgehalten werden.

ACHTUNG!

Den Motor sofort ausschalten, sollten sich die Messer während des Einsatzes festklemmen oder in den Heckenzweigen verfangen.

Es ist immer ratsam, zuerst die vertikalen Heckenseiten und dann den oberen Bereich zu schneiden.

• Vertikaler Schnitt (Abb. 6)

Der Schnitt sollte mit einer bogenförmigen Bewegung von unten nach oben erfolgen, wobei das Messer so weit wie möglich vom Körper entfernt gehalten wird.

• Horizontaler Schnitt (Abb. 7)

Die besten Ergebnisse erzielt man mit einem in die Schneidrichtung leicht (5° - 10°) geneigten Messer, einer Bogenbewegung und einem langsamen, gleichmäßigen Vorschub, vor allem bei sehr dichten Hecken.

MESSERSCHMIERUNG WÄHREND DES EINSATZES

Sollte sich die Schneidvorrichtung übertrieben erhitzen, so müssen die Messerinnenflächen geschmiert werden.

ACHTUNG!

Dieser Vorgang darf ausschließlich bei ausgeschaltetem Motor und stillstehendem Messer erfolgen.

ARBEITSENDE

Wenn die Arbeit beendet ist:

• Den Motor wie zuvor beschrieben ausschalten (Kap. 5).
• Abwarten bis die Messer vollständig stillstehen und die Schutzvorrichtung anbringen.

7. WARTUNG UND AUFBEWAHRUNG

Eine korrekte Wartung ist grundsätzlich notwendig, um die ursprüngliche Effizienz und Einsatzsicherheit der Maschine zu bewahren.

ACHTUNG!

Während der Wartungseingriffe:

• Zündkerzenstecker abziehen.
• Abwarten bis der Motor ausreichend abgekühlt ist.
• Für Eingriffe im Messerbereich Schutzhandschuhe tragen.
• Messerschutzvorrichtungen nicht entfernen, es sei denn, die Eingriffe müssen am Messer selbst vorgenommen werden.
• Öle, Benzin oder andere verschmutzende Stoffe vorschriftsmäßig entsorgen.

REINIGUNG DES MOTORS UND DES SCHALL-DÄMPFERS

Um die Brandgefahr auf ein Minimum einzuschränken, die Zylinderrippen häufig mit Pressluft reinigen und den Bereich des Schalldämpfers von kleinen Zweig, Blättern und anderen Rückständen befreien.

REINIGUNG DES LUFTFILTERS

WICHTIG

Die Reinigung des Luftfilters ist die Voraussetzung für einen einwandfreien Betreib und eine lange Lebensdauer der Maschine.

Die Reinigung sollte alle 15 Stunden Maschine-neinsatz erfolgen.

Zur Reinigung des Filters (Abb. 8):

• Das Handrad (1) lösen, Abdeckung (2) und Filterelement (3) entfernen.
• Das Filterelement (3) mit Wasser und Seife waschen. Kein Benzin oder andere Lösungsmittel verwenden.
• Den Filter an der Luft trocknen lassen.
• Das Filterelement (3) und die Abdeckung (2) wieder montieren und das Handrad bis zum Anschlag festziehen.

KRAFTSTOFFFILTER

Im Tank befindet sich ein Filter, der die Unreinheiten auffängt und so vermeidet, dass sie in den Motor gelangen.

Einmal im Jahr sollte der Filter von Ihrem Händler ausgewechselt werden.

ÜBERPRÜFUNG DER ZÜNDKERZE

Regelmäßig die Zündkerze ausbauen und reinigen, dabei eventuelle Ablagerungen mit einer Metallbürste entfernen.

Kontrollieren Sie den Elektrodenabstand (Abb. 9).

Zündkerze wieder einsetzen und mit dem mitgelieferten Schlüssel bis zum Anschlag festziehen.

Die Zündkerze muss durch eine mit gleichwertigen Eigenschaften ersetzt werden, falls die Elektroden abgebrannt oder die Isolierung beschädigt ist, und auf jeden Fall nach jeweils 50 Betriebsstunden.

VERGASEREINSTELLUNG

Der Vergaser wird ab Werk so eingestellt, dass bei jeder Einsatzsituation immer Höchstleistungen erbracht werden, und zwar bei einer minimalen Freisetzung von schädlichen Gasen und in Übereinstimmung mit den geltenden Normen.

Bei schwachen Leistungen vorab sicherstellen, dass die Messer nicht teilweise blockiert oder verformt sind; wenden Sie sich an Ihren Händler zur Überprüfung von Vergasung und Motor.

- Leerlaufeinstellung

ACHTUNG!

Die Schneidvorrichtung darf sich bei leer laufendem Motor nicht bewegen. Wenn sich die Schneidvorrichtung mit dem Motor im Leerlauf bewegt, wenden Sie sich bitte an Ihren Händler für die korrekte Motoreinstellung.

GETRIEBESCHMIERUNG (Abb. 10)

Nach jeweils 20 Betriebsstunden den Füllstand mit einem Molybdändisulfid Spezialfett wieder herstellen, wobei dieses eingespritzt wird, indem man die Schraube (1) der Fettbüchse (2) im unteren Teil der Maschine abschraubt.

KONTROLLE UND REINIGUNG DER MESSER

ACHTUNG!

die Messer nicht verbogen und die Schrauben korrekt angezogen sind.

Es ist nicht notwendig, irgendeinen Abstand zwischen den Messern einzustellen, weil das Spiel bereits ab Werk festgelegt ist.

Die inneren Kanäle müssen regelmäßig gereinigt werden, da die Verschmutzungen eine korrekte Bewegung der Messer verhindern könnte.

Zum Reinigen wie folgt vorgehen (Abb. 11):

• Die Muttern (1) abschrauben und die Schrauben (2) und das Schwert (3) entfernen.
  – Die Ösen (4) sorgfältig von Staub und Rückständen befreien.
  – Die Innenflächen der Messer reinigen.
• Das Schwert (3) wieder mit den Schrauben (2) montieren, dabei auf die korrekte Positionierung der Abstandshalter (5) und der Scheiben (6) und (7) unter den Muttern (1) achten.
  – Die Muttern (1) festziehen.

ACHTUNG!

! ACHTUNG! Versichern Sie sich immer, dass die Muttern (1) fest angezogen sind, bevor Sie die Arbeit wieder aufnehmen.

MESSERSCHÄRFEN

Nachschärfen ist notwendig, wenn die Schnittleistung sinkt und sich die Äste oft verfangen.

ACHTUNG!

ten Schneiden darf nie nachgeschärft, sondern muss immer ersetzt werden.

WICHTIG

WICHTIG Es empfiehlt sich immer, dass Ihr Händler das Nachschärfen übernimmt, da er über die notwendigen Werkzeuge und die erforderlichen Kenntnisse verfügt.

Falls die Messer nachgeschärft werden müssen, ist eine feinkörnige Feile einzusetzen und folgendes zu beachten (Abb. 12):

• Die Feile (1) mit einem 45°-Grad-Winkel auf die Schneide (2) auflegen, und mit einer Bewegung von oben gegen die Schneidekante arbeiten.
• Darauf achten, dass die Feile nur bei der Vorwärtsbewegung greift, beim Zurückziehen leicht anheben.
  – Nur sehr wenig Material abtragen.
  – Alle Grate mit einem Schleifstein beseitigen.
• Alle Schleifspuren beseitigen und die Messer vor dem Einbau einschmieren.

AUSSERORDENTLICHE EINGRIFFE

Alle in diesem Handbuch nicht enthaltenen Wartungseingriffe dürfen ausschließlich von Ihrem Händler vorgenommen werden.

Eingriffe, die nicht von einer Fachstelle oder von unqualifiziertem Personal ausgeführt werden, haben grundsätzlich den Verfall der Garantie zur Folge.

AUFBEWAHRUNG

Nach jedem Arbeitseinsatz die Maschine sorgfältig reinigen und Staub und Rückstände entfernen, die beschädigten Teile reparieren oder ersetzen und die Messer einfetten, um dem Rosten vorzubeugen.

Die Maschine muss an einem trockenen Ort aufbewahrt werden, vor Witterung geschützt und mit dem vorschriftsgemäß angebrachten Messerschutz.

LÄNGERE STILLSTANDZEITEN

WICHTIG

Falls die Maschine voraus-

sichtlich über 2-3 Monate nicht benutzt wird, müssen einige Maßnahmen getroffen werden, um Schwierigkeiten bei der Wiederinbetriebnahme oder permanente Motorschäden zu vermeiden.

- Lagerung

Vor dem Wegräumen der Maschine:

• Den Kraftstofftank entleeren.
• Den Motor starten und im Leerlauf laufen lassen bis er sich ausschaltet, so dass der restliche Kraftstoff vollständig aufgebraucht wird.
• Den Motor abkühlen lassen und die Zündkerze entfernen.
• In die Öffnung der Zündkerze einen Teelöffel (neues) Öl für Zweitakter gießen.
• Mehrmals am Anlasserseil ziehen, damit sich das Öl im Zylinder verteilt.
  – Die Zündkerze wieder einsetzen, wenn sich der

Kolben am oberen Totpunkt befindet (durch die Zündkerzenöffnung ersichtlich, wenn der Kolben seinen höchsten Hub erreicht hat).

• Wiederaufnahme der Arbeit

Wenn die Maschine wieder in Betrieb gesetzt wird:

– Die Zündkerze entfernen.
- Ein paar Mal an der Anlasserschnur ziehen, um das überflüssige Öl zu beseitigen.
- Die Zündkerze überprüfen, wie im Kapitel „Überprüfung der Zündkerze“ beschrieben.
- Die Maschine so einstellen, wie im Kapitel „Arbeitsvorbereitung“ beschrieben.

8. STÖRUNGSSUCHE

STÖRUNG MÖGLICHE URSACHE ABHILFE

1) Der Motor kann entweder nicht gestartet werden, oder schaltet sofort aus.	-FalscherAnlassvorgang- Zündkerze schmutzig oder nicht korrekter Elektrodenabstand- Verstopfter Luftfilter- Probleme der Gemischaufbereitung	-Anweisungen befolgen (siehe Kap. 5)- Zündkerze überprüfen (siehe Kap. 7)- Filter reinigen bzw. auswechseln (siehe Kap.7)- Sich mit dem Händler in Verbindung setzen
2) Der Motor kann gestartet werden, erbringt aber eine schwache Leistung	- Verstopfter Luftfilter- Probleme der Gemischaufbereitung	- Filter reinigen bzw. auswechseln (siehe Kap.7)- Sich mit dem Händler in Verbindung setzen
3) Der Motor läuft unregelmäßig oder erbringt unter Belastung keine Leistung.	- Zündkerze schmutzig oder nicht korrekter Elektrodenabstand- Probleme der Gemischaufbereitung	- Zündkerze überprüfen (siehe Kap. 7)- Sich mit dem Händler in Verbindung setzen
4) Der Motor weist eine übertriebene Rauchentwicklung auf	- Falsche Gemischzusammensetzung- Probleme der Gemischaufbereitung	-Gemisch gemäß Anweisungen zubereiten (siehe Kap. 4)- Sich mit dem Händler in Verbindung setzen

9. TECHNISCHE DATEN

		H 555 H 645 H 655
Hubraum cm	^3	22,5 22,5	22,5
Leistung kW 0,65 0,65 0,65
Benzin-Öl-Verhältnis 40 : 1 40 : 1 40 : 1
Tankinhalt Liter 0,26 0,26 0,26
Schnittlänge	mm	560	455	560
Masse	kg	5,1	5,1	5,1
Gewichteter Schalldruck am Ohr des Bedieners - Messunsicherheit	dB(A)	99,5	97,5	99,5
	dB(A)	3	3	3
Gemessener Schallleistungspegel - Messunsicherheit	dB(A)	105,5	105,3	105,5
	dB(A)	3	3	3
Garantierter Schallleistungspegel	dB(A)	108	108	108
Zulässige auf die Hand am vorderen Handgriff übertragene Vibrationen - Messunsicherheit	m/s ^2	3,3	2,6	3,3
	m/s ^2	1,5	1,5	1,5
Zulässige auf die Hand am hinteren Handgriff übertragene Vibrationen - Messunsicherheit	m/s ^2	3,8	2,8	3,8
	m/s ^2	1,5	1,5	1,5
- Code Schneidvorrichtung		118805310/0	118805311/0	118805309/0

DICHIARAZIONE CE DI CONFORMITA (Industri Original) (Dirella Machine 20042CE, Allegia II, parte A)

A. (Prenstierlande)

B. (Folters o schulden)D. (Deutsche 2007/08), pfinga A, da AlL. und Börsen erlömmertete bilanzierte da L'evre)Perseit nezerni, nezerni, prümlige, Perseit vorderen, nezerni, prümlige, Perseit vorderen, nezerni, prümlige, Perseit vorderen, nezerni, prümlige, Perseit vorderen, nezerni, prümlige, Perseit vorderen, nezerni, prümlige, Perseit vorderen, nezerni, prümlige, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Persei, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseis, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Persein, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseet, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseiet, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseie, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseii, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseite, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseitt, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Persees, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Persee, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseen, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseid, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseil, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseir, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseer, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, PerseIT, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, PerseI, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, PerseIt, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, PerseiT, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, PerseE, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, PerseII, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseot, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseel, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseat, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseiat, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseist, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseelt, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseeti, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseit, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseeti, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseiet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Persei, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseest, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Persees, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseets, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseset, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, PerseET, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perseet, Perse et. Peralandaral.

DE • Inhalt und Bilder dieser Bedienungsanleitung wurden im Namen von ST. SpA erstellt und sind urheberrechtlich geschützt – Jede nicht genehmigte Vervielfältigung oder Veränderung, auch auszugsweise, dieses Dokuments ist verboten.
