Produkttyp	Heckenschere
Marke	ALPINA
Modell	SHT 500
Spannung	230-240 V~
Frequenz	50 Hz
Motorleistung	500 W
Schnittlänge	45 cm
Leerlaufhubzahl	1700 min⁻¹
Gewicht	3,1 kg
Schalldruckpegel (LpA)	84 dB(A)
Gemessener Schallleistungspegel (LWA)	92 dB(A)
Garantierter Schallleistungspegel	98 dB(A)
Vibrationsemissionswert	2,85 m/s²
Schutzklasse	II (doppelte Isolierung)
Schneidvorrichtung	Doppelmesser (nicht näher spezifiziert)
Griffverstellung	5 Positionen (hinterer Handgriff)
Sicherheitsschalter	Zweihandbedienung (Sicherheitsschalter + Ein-/Ausschalter)
Kabelhalter	Ja
Lieferumfang	Heckenschere, Messerschutz, Bedienungsanleitung
Garantie (privat)	24 Monate
Garantie (gewerblich)	12 Monate
Entsorgung	Elektrogeräte nicht im Hausmüll

Häufig gestellte Fragen - SHT 500 ALPINA

Wie schalte ich die Heckenschere SHT 500 ein?

Die Heckenschere hat einen Sicherheitsschalter und einen Ein-/Ausschalter. Zum Starten drücken Sie zuerst den Sicherheitsschalter und dann den Ein-/Ausschalter. Beide Schalter müssen gedrückt sein, damit der Motor läuft. Lassen Sie einen Schalter los, stoppt der Motor.

Wie stelle ich den hinteren Handgriff ein?

Der hintere Handgriff kann in 5 Positionen gedreht werden. Ziehen Sie die Entriegelung nach hinten, drehen Sie den Griff in die gewünschte Position und lassen Sie die Entriegelung einrasten. Stellen Sie sicher, dass der Schalter losgelassen ist, bevor Sie die Entriegelung betätigen.

Wie schmiere ich die Messer während des Betriebs?

Wenn sich die Schneidvorrichtung übermäßig erhitzt, schmieren Sie die Messerinnenflächen mit speziellem, umweltfreundlichem Öl. Dies darf nur bei ausgeschaltetem Motor und stillstehendem Messer erfolgen.

Welche Schutzausrüstung ist beim Arbeiten mit der Heckenschere erforderlich?

Tragen Sie stets eine Sicherheitsbrille und einen Gehörschutz, da der Schalldruckpegel über 85 dB(A) liegt. Zudem sind rutschfeste Schuhe und eng anliegende Kleidung empfehlenswert.

Wie reinige ich die Heckenschere nach dem Gebrauch?

Reinigen Sie die Messer mit einem trockenen Tuch oder einer Bürste bei starkem Schmutz. Entfernen Sie Grasreste und Blätter von der Maschine, besonders von den Kühlluftöffnungen. Schmieren Sie die Messer anschließend mit Öl.

Was mache ich, wenn das Kabel beschädigt ist?

Ein beschädigtes Anschlusskabel muss sofort durch einen Fachtechniker mittels eines Original-Ersatzteils ersetzt werden. Ziehen Sie vorher den Stecker aus der Steckdose.

Wie lagere ich die Heckenschere richtig?

Bewahren Sie die Heckenschere an einem trockenen, wettergeschützten Ort außerhalb der Reichweite von Kindern auf. Montieren Sie immer den Messerschutz. Lassen Sie den Motor vor der Lagerung abkühlen.

Welche Garantie gilt für die Heckenschere SHT 500?

Für private Nutzung beträgt die Garantie 24 Monate ab Kaufdatum, bei gewerblicher Nutzung 12 Monate. Voraussetzung ist der Original-Kaufbeleg. Verschleißteile sind ausgeschlossen.

Darf ich die Heckenschere im Regen verwenden?

Nein, die Heckenschere ist nicht für Regen oder Feuchtigkeit geeignet (Symbol beachten). Verwenden Sie sie nur bei trockenem Wetter und vermeiden Sie nasse oder rutschige Böden.

Wo finde ich die Ersatzteilnummer für das Schneidmesser?

Das passende Schneidwerkzeug für den SHT 500 hat die Code-Nummer 118800572/0. Bei Modellen mit Weiterentwicklung kann ein anderes Ersatzteil mit gleicher Austauschbarkeit verwendet werden.

BEDIENUNGSANLEITUNG SHT 500 ALPINA

DEUTSCH - Übersetzung der Originalbetriebsanleitung (Istruzioni Originali) .. DE

Sehr geehrte Kundin, sehr geehrter Kunde,

Wir danken Ihnen, dass Sie unseren Produkten den Vorzug gegeben haben und wünschen Ihnen, dass Ihnen der Gebrauch Ihrer neuen Maschine Freude macht und Ihren Erwartungen vollkommen entspricht. Dieses Handbuch wurde herausgegeben, um Sie mit Ihrer Maschine vertraut zu machen und diese sicher und wirksam einsetzen zu können. Beachten Sie, dass das Handbuch ein wesentlicher Bestandteil der Maschine ist. Halten Sie es stets griffbereit, um es jederzeit einsehen zu können, und liefern Sie es mit, sollten Sie die Maschine eines Tages an Dritte abtreten oder ausleihen.

Diese neue Maschine wurde nach den geltenden Bestimmungen entwickelt und hergestellt. Sie arbeitet sicher und zuverlässig, wenn sie unter strikter Beachtung der in diesem Handbuch enthaltenen Anweisungen verwendet wird (Bestimmungsgemäßer Gebrauch). Jede andere Verwendung oder die Nichtbeachtung der angezeigten Sicherheitsvorschriften beim Gebrauch bzw. der Anweisungen für Wartung und Reparatur werden als "unzweckmäßige Verwendung" der Maschine angesehen und haben den Verfall der Garantie und die Ablehnung jeder Verantwortung seitens des Herstellers zur Folge. Dem Benutzer selbst dadurch entstandene oder Dritten zugefügte Schäden oder Verletzungen gehen zu Lasten des Benutzers.

Für dieses Elektrowerkzeug leisten wir unabhängig von den Verpflichtungen des Händlers aus dem Kaufvertrag gegenüber dem Endabnehmer wie folgt Garantie:

Die Garantiezeit beträgt 24 Monate und beginnt mit der Übergabe die durch Originalkaufbeleg nachzuweisen ist. Bei kommerziellem Einsatz sowie Verleih reduziert sich die Garantiezeit auf 12 Monate. Ausgenommen von der Garantie sind Verschleißteile und Schäden die durch Verwendung falscher Zubehörteile, Reparaturen mit Nichtoriginalteilen, Gewaltanwendungen, Schlag und Bruch sowie mutwillige Motorüberlastung entstanden sind. Garantieaustausch erstreckt sich nur auf defekte Teile, nicht auf komplette Geräte. Garantiereparaturen dürfen nur von autorisierten Werkstätten oder vom Werkskundendienst durchgeführt werden. Bei Fremdeingriff erlischt die Garantie. Porto, Versand- und Nachfolgekosten gehen zu Lasten des Käufers.

Falls Sie kleinere Unterschiede zwischen der Beschreibung im Handbuch und der Maschine feststellen sollten, können Sie davon ausgehen, dass die in diesem Handbuch enthaltenen Informationen auf Grund fortwährender Verbesserungen des Erzeugnisses Änderungen unterliegen, ohne dass der Hersteller die Pflicht zur Bekanntgabe oder zur Aktualisierung hat, unter der Voraussetzung, dass sich die wesentlichen Eigenschaften für Sicherheit und Betriebsweise nicht verändern. Im Zweifelsfall wenden Sie sich bitte an den Händler. Viel Spaß bei der Arbeit!

INHALTSVERZEICHNIS

1. Kennzeichnung der wesentlichen Bauteile 2
2. Symbole 3
3. Sicherheitshinweise 4
4. Montage der Maschine 6
5. Arbeitsvorbereitung 6
6. Motor anlassen und ausschalten 7
7. Maschineneinsatz 7
8. Wartung und Aufbewahrung 9
9. Zubehör 10

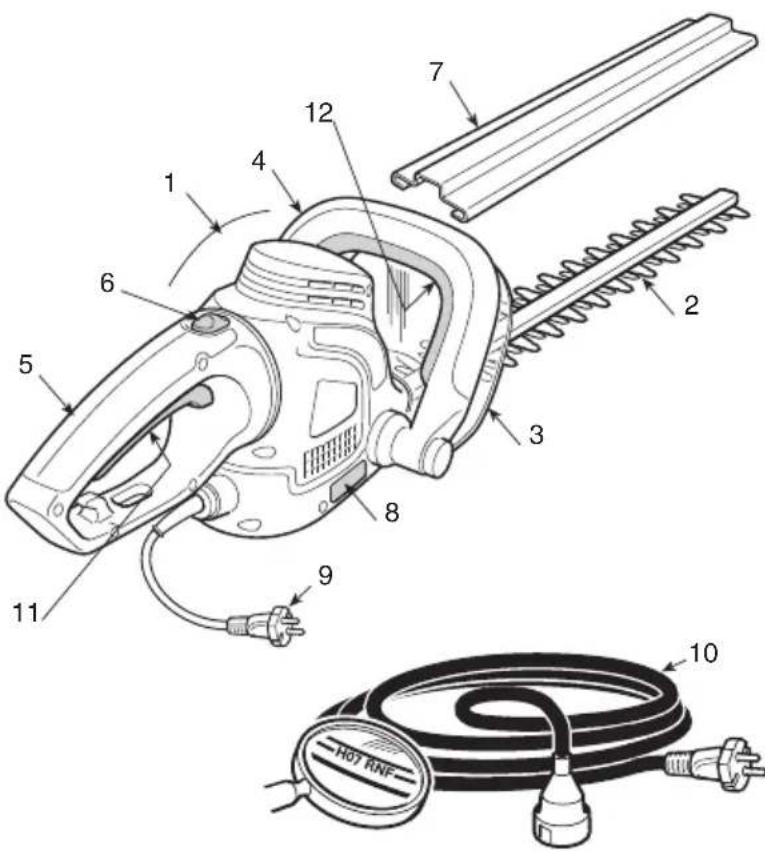

1. KENNZEICHNUNG DER WESENTLICHEN BAUTEILE

WESENTLICHE BAUTEILE

1. Motor
2. Schneidvorrichtung (Messer)
3. Vordere Schutzvorrichtung
4. Vorderer Handgriff
5. Hinterer Handgriff
6. Entriegelungs vorrichtung hinterer Handgriff
7. Messerschutz
8. Typenschild
9. Anschlusskabel
10. Verlängerungskabel (nicht mitgeliefert)

STEUERUNGEN UND BEDIENELEMENTE

1. Ein-Aus Hebelschalter
2. Sicherheitsschalter

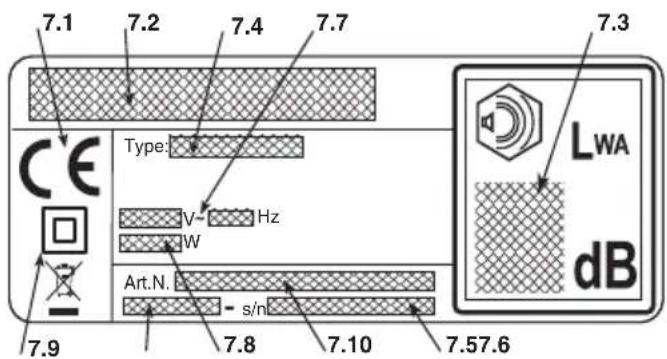

7.1) Konformitätszeichen EG
7.2) Name und Anschrift des Herstellers
7.3) Schalleistungspegel
7.4) Maschinentyp
7.5) Kennnummer
7.6) Baujahr
7.7) Versorgungsspannung und -frequenz
7.8) Motorleistung
7.9) Doppelte Isolierung
7.10) Artikelnummer

Das Beispiel der Konformitätserklärung finden Sie auf den letzten Seiten des Handbuchs.

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäss Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederver- vertung zugeführt werden. Werden die Geräte in einer Müldeponie oder im Boden entsorgt, können die Schadstoffe das Grundwasser erreichen und in die Lebensmittelkette erlangen, und so unserer Gesundheit und unserem Wohlbefinden schaden. Wenden Sie sich für weitergehende Informationen zur Entsorgung dieses Produkts an die verantwortliche Einrichtung für die Entsorgung von Hausmüll, oder an Ihren Händler.

Maximale Geräusch- und Vibrationswerte [1] Modelle

		SHT 500	SHT 600
Gewichteter Schalldruck dB(A) 84 86
- Messungenauigkeit	dB(A)	3	3
Gemessener Schallleistungspegel	dB(A)	92	94,9
- Messungenauigkeit	dB(A)	3	3
Garantierter Schallleistungspegel	dB(A) 98 98
Gewichteter Vibrationspegel	m/s^2	2,85	2,99
- Messungenauigkeit	m/s^2	1,5	1,5

[1]

Hinweis:

Der angegebene Schwingungsemissionswert ist nach einem genormten Messverfahren ermittelt worden und kann für den Vergleich mit anderen Elektrowerkzeugen herangezogen werden. Der angegebene Schwingungsemissionswert kann auch zu einer vorläufigen Einschätzung der Belastung durch Schwing ungen herangezogen werden.

ACHTUNG!

Der Schwingugswert kann sich abhängig vom Einsatz und Einsatzwerkzeugen ändern und auch über dem angegebenen Wert liegen. Es besteht die Notwendigkeit, Sicherheitsmaßnahmen zum Schutz des Bedieners festzulegen, die auf einer Abschätzung der Belastung durch Schwingungen während der tatsächlichen Benutzungsbedingungen beruhen (hierbei sind alle Anteile des Betriebszyklus zu berücksichtigen, beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).

TECHNISCHE DATEN		Modelle
		SHT 500	SHT 600
Versorgungsspannung	V~	230-240	230-240
Versorgungsfrequenz	Hz	50 50
Motorleistung	W	500	600
Schnittlänge	cm	45 55
Schnittbewegungen	min^-1	1700	1700
Masse	Kg	3,1	3,3

2. SYMBOLE

1) Wir weisen den Bediener dieser Maschine darauf hin, dass er bei normalen Arbeits bedingungen täglich einer Geräuschbelastung von 85 dB (A) oder mehr ausgesetzt ist. Sicherheitsbrille und Gehörschutz tragen.
2) Achtung! Gefahr. Diese Maschine kann, wenn sie nicht korrekt verwendet wird, für Sie und andere gefähr lich sein.
3) Vor Inbetriebnahme dieser Maschine die Ge brauchsanleitung aufmerksam lesen.

4) Den Stecker vom Netz trennen, bevor man Wartungsarbeiten durchführt oder wenn das Kabel beschädigt ist.
5) Nicht dem Regen (oder Feuchtigkeit) aussetzen.

3. SICHERHEITSHINWEISE

WIE IST DAS HANDBUCH ZU LESEN

Im Text des vorliegenden Handbuchs sind einige be son ders wichtige Abschnitte unterschiedlich gekennzeichnet, wobei die Bedeutung solcher Kennzeichnungen wie folgt zu verstehen ist:

HINWEIS

oder

WICHTIG

Liefert erläuternde Hinweise o der

andere Angaben über bereits an früherer Stelle ge machte Aussagen, mit der Absicht, die Maschine nicht zu be schädigen oder Schäden zu vermeiden.

ACHTUNG!

Im Falle der Nichtbeachtung be-

steht die Möglichkeit, sich selbst oder Dritte zu verletzen.

GEFAHR!

Im Falle der Nichtbeachtung be-

steht die Möglichkeit, sich selbst oder Dritte schwer zu verletzen, mit Todesgefahr.

ALLGEMEINE HINWEISE FÜR ELEKTRISCHE GERÄTE

ACHTUNG!

Lesen Sie aufmerksam alle Sicher-

heitshinweise und Anweisungen. Die Nicht beach tung der Sicherheitshinweise und der An wei sun gen kann zu elektrischen Schlägen, Feuer bzw. schwe ren Verletzungen führen.

Bewahren Sie alle Hinweise und die Anweisungen für spätere Verwendung auf. Der Begriff "Elektrowerkzeug" der in den Hinweisen verwendet wird, bezieht sich auf Ihr Gerät mit elektrischer Stromversorgung.

1) Sicherheit des Arbeitsbereichs

a) Den Arbeitsplatz sauber halten. Ein schmutziger und unor denticlicher Arbeitsplatz erhöht das Risiko von Un fällen.
b) Das Elektrowerkzeug darf nicht in explosionsgefährdeten Bereichen, in Anwesenheit brennbarer Flüss igkeiten, Gas oder Staub verwendet werden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Bei der Verwendung eines Elektrowerkzeugs müssen Kinder und Anwesende fern gehalten werden. Ablenkungen können zum Verlust der Kontrolle führen.

2) Elektrische Sicherheit

a) Der Stecker des Elektrowerkzeugs muss kompatibel mit der Steckdose sein. Der Stecker darf nie verändert werden. Bei Elektro werkzeugen mit Erdung dürfen keine Adapter verwendet werden. Die unveränderten und an die Steckdose angepassten Stecker vermindern das Risiko von Stromschlägen.
b) Der Körperkontakt mit Masse oder geerdeten Oberflächen wie Rohrleitungen, Heizkörper, Küchen oder Kühl schränke ist zu vermeiden. Das Risiko von Stromschlägen nimmt zu, wenn der Körper in Kontakt mit Masse oder Erdung kommt.
c) Die Elektrowerkzeuge nicht dem Regen oder feuch ten Umgebungen aussetzen. Wasser, dass in ein Elektrowerkzeug eindringt, erhöht das Risiko von Strom schlägen.
d) Das Kabel nicht zweckentfremdet verwenden. Das Ka bel

darf nicht verwendet werden, um das Werk zeug zu transportieren, nicht am Kabel ziehen, o der das Kabel zum Ausstecken des Steckers ver wen den. Das Kabel fern von Wärmequellen, Öl, schar fen Kanten oder bewegten Teilen halten. Ein beschädigtes oder eingeklemmtes Kabel erhöht das Ri siko von Stromschlägen.

e) Bei Verwendung des Elektrowerkzeugs im Freien muss ein Verlängerungskabel verwendet werden, dass für die Verwendung im Freien geeignet ist. Die Verwendung eines geeigneten Verlängerungskabels ver mindert das Risiko von Stromschlägen.
f) Wenn die Verwendung eines Elektrowerkzeugs in feuchter Umgebung nicht vermieden werden kann, muss eine Steckdose mit Absicherung über FI-Schal ter verwendet werden. Die Verwendung eines FI-Schalters vermindert das Risiko von Stromschlägen.

3) Persönliche Sicherheit

a) Seien Sie aufmerksam, kontrollieren Sie was Sie tun, und verwenden Sie beim Einsatz eines Elektro werk zeugs Ihren gesunden Menschen verstand. E lek trowerkzeuge dürfen nicht verwendet werden, wenn Sie müde sind, oder unter dem Einfluss von Drogen, Alkohol oder Medikamentenstehen. Eine kurze Unachtsam keit während der Verwendung eines Elektro werkzeugs kann schwere Verletz ungen zur Folge haben.
b) Verwenden Sie Schutzkleidung. Tragen Sie immer eine Schutzbrille. Die Verwendung von Schutzausrüstung wie Staubschutzmasken, rutschfeste Schuhe, Schutz helm oder Gehör schutz vermindert die Gefahr von Verletzungen.
c) Vermeiden Sie unabsichtliches Anlassen. Ver ge wissern Sie sich, dass der Hauptschalter auf "OFF" steht, bevor Sie den Stecker einstecken, das E lektro werk zeug greifen oder transportieren. Der Transport eines Elektrowerk zeugs mit dem Finger am Schalter oder dieses einstecken mit dem Schalter in Stellung "ON" erhöht die Unfallgefahr.
d) Entfernen Sie alle Einstellwerkzeuge bzw. Schrau ben- schlüssel, bevor Sie das Elektro werkzeug betätigen. Ein Schraubenschlüssel oder ein Werkzeug, das in Kontakt mit einem drehenden Teil ist, kann zu Ver letzungen führen.
e) Achten Sie auf Ihr Gleichgewicht. Sorgen Sie im mer für einen festen Stand, und ein gutes Gleich gewicht. So wird eine bessere Kontrolle des Elektro werkzeugs in unerwarteten Si tua tionen gewährleistet.
f) Kleiden Sie sich auf geeignete Weise. Tragen Sie kei ne weiten Kleidungsstücke oder Schmuck. Hal ten Sie Haare, Kleidungsstücke und Handschuhe fern von bewegten Teilen. Lose Kleidungsstücke, Schmuck oder lange Haare können sich in bewegten Teilen verfangen.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub ver ringern.

4) Verwendung und Schutz des Elektro werk zeugs

a) Überlasten Sie nicht das Elektrowerkzeug. Ver wen den Sie ein Elektrowerkzeug, dass für die Arbeit geeignet ist. Ein geeignetes Elektrowerkzeug führt die Arbeit besser und sicherer aus, mit der Geschwind ig keit, für die es entwickelt wurde.
b) Verwenden Sie das Elektrowerkzeug nicht, wenn der Schalter das Werkzeug nicht korrekt ein- und ausschalten kann. Ein Elektrowerk zeug, dass nicht mit dem Schalter bedient werden kann, ist gefährlich, und muss repariert werden.

c) Ziehen Sie den Stecker aus der Steckdose, bevor Sie Einstellungen vornehmen, Zube hör teile wechseln, und bevor Sie das Werkzeug aufräumen. Diese vorbeugenden Sicher heitsmaß nahmen vermindern das Risiko eines versehentlichen Startens des Elektrowerkzeugs.
d) Räumen Sie nicht verwendete Elektro werk zeuge außerhalb der Reichweite von Kindern auf, und ver hindern Sie die Verwendung des Elektro werk zeugs durch Personen, die nicht mit dem Werkzeug und diesen Anweisungen vertraut sind. Elektrowerkzeuge sind gefährlich in den Händen unerfahrener Be diener.
e) Kümmern Sie sich um die Wartung der Elektro werkzeuge. Kontrollieren Sie, dass die bewegli chen Teile korrekt ausgerichtet sind, und sich frei be wegen können, dass keine beschädigten Teile vor liegen, oder andere Bedingungen, die die Funk tion des Elektro werk zeugs beeinflussen können. Bei Defekten muss das Elektrowerkzeug vor der Ver wendung repariert werden. Viele Unfälle werden durch eine mangelhafte Wartung verursacht.
f) Alle Schneideorgane müssen scharf und sauber gehalten werden. Eine korrekte Wartung der Schneide organe, mit gut geschliffenen Messern, sorgt dafür, dass dieses weniger hängen bleibt, und das Werkzeug einfacher zu kontrollieren ist.
g) Das Elektrowerkzeug und das Zubehör müssen entsprechend der gelieferten Anweis un gen verwendet werden, wobei die Arbeits bedingungen und die auszuführende Arbeit berücksichtigt werden muss. Die Verwendung eines Elektrowerkzeugs für andere Arbeiten als vorgesehen, kann zu Ge fahren situationen führen.

5) Kundendienst

a) Lassen Sie das Elektrowerkzeug nur von Fach per sonal unter Verwendung von Original-Ersatzteilen re parieren. So wird gewährleistet, dass die Sicherheit des Elektrowerkzeugs beibehalten wird.

ELEKTRISCHE HECKENSCHERE SICHERHEITSHINWEISE

ACHTUNG!

WährendderMaschinenverwend ung müssen die Sicherheitsvorschriften beachtet werden. Vor der Inbetriebnahme der Maschine müssen die Anweisungen für die persönliche Sicherheit und die Sicherheit der betriebsfremden Personen gelesen werden. Die Anweisungen müssen für eine spätere Verwendung sorgfältig aufbewahrt werden.

• Alle Körperteile vom Schneidemesser entfernt halten. Das geschnittene Material nie entfernen oder zu schneidendes Material festhalten, während das Messer in Betrieb ist. Sicherstellen, dass der Schalter auf Stopp steht, wenn man das geschnittene Material entfernt. Eine winzige Unaufmerksamkeit während der Verwendung der Heckenschere kann zu schweren Verletzungen führen.
• Die Heckenschere zum Transportieren bei stillstehendem Messer am Handgriff halten. Während des Transports oder wenn die Maschine weggestellt wird, immer den Schutz der Schneidevorrichtung montieren. Ein angemessenes Handling der Heckenschere reduziert die Möglichkeit von durch die Messer verursachten Verletzungen.
• Das Elektrowerkzeug nur an den isolierten Oberflächen der Handgriffe anfassen, denn das Messer könnte mit versteckten Kabeln oder mit seinem Stromkabel in Kontakt kommen. Der Kontakt des Schneidemessers mit einem unter Spannung stehenden Kabel kann die Metallteile des Werkzeugs unter Spannung setzen, wodurch der Bediener einen Stromschlag bekommen kann.

- Das Kabel vom Schneidebereich entfernt halten. Während der Arbeit könnte das Kabel von Laub bedeckt und versehentlich vom Messer durchgeschnitten werden.

• Bedienung der elektrischen Heckenschere

Während der Verwendung eine feste und stabile Haltung einnehmen, und vorsichtig handeln.

• Vermeiden Sie so gut wie möglich den Einsatz der Ma schine auf nassem oder rutschigem Boden oder jedenfalls auf unebenen oder steilen Böden, wenn für den Benutzer bei der Arbeit keine ausreichende Stabilität gewährleistet ist;
• Rennen Sie nicht, gehen Sie immer vorsichtig voran und achten Sie auf die Bodenunebenheiten und auf die Anwesenheit eventueller Hindernisse.
• Bewerten Sie die potentiellen Risiken des zu bearbeitenden Geländes, und ergreifen Sie alle erforderlichen Sicher heitsmaßnahmen für die eigene Sicherheit, vor al len auf Hängen, gefährlichem, rutschigem oder unsicherem Gelände.

Die Maschine darf nur von Personen verwendet werden, die in der Lage sind, diese fest mit beiden Händen zu halten bzw. während der Arbeit das Gleichgewicht sicher auf den Beinen zu halten.

Erlauben Sie niemals Kindern oder Personen, die nicht über die erforderlichen Kenntnisse dieser Ge brauch san wei sung verfügen, die Maschine zu benutzen. Örtliche Be stimmungen können das Mindestalter des Benutzers festlegen.

Die Maschine darf nicht von mehr als einer Person benutzt werden.

Maschine niemals benutzen:

• Während Personen, besonders Kinder oder Tiere in der Nähe sind;
• Wenn der Benutzer müde ist oder sich nicht wohl fühlt, oder wenn er Arzneimittel oder Drogen, Alkohol oder andere Stoffe zu sich genommen hat, die seine Aufmerksamkeits- und Reaktions fähigkeit beeinträchtigen;
• Wenn die Schützeinrichtungen beschädigt sind oder entfernt wurden.

- Verwendungstechniken der elektrischen Heckenschere

Es sind immer die Sicherheitshinweise zu beachten, und die beste Schnitttechnik für die auszuführende Arbeit ge mäß der Angaben und der Beispiele in den Be dien ung san leitungen (siehe Kap. 7) anzuwenden.

- Sichere Bewegung der elektrischen Heckenschere

Folgende Hinweise müssen bei jeder Bewegung oder Transport der Maschine beachtet werden:

• Motor ausschalten, abwarten bis die Schneidvorrichtung vollständig stillsteht und die Maschine vom Stromnetz trennen;
• Maschine ausschließlich an den Handgriffen aufheben und die Schneidvorrichtung in die der Laufrichtung entgegengesetzte Richtung positionieren.

Sollte der Transport der Maschine mit einem Kraftfahrzeug erfolgen, so muss sie so positioniert werden, dass sie keine Gefahr darstellt und auch gut befestigt werden.

• Empfehlungen für Anfänger

Bevor das erste Mal eine Arbeit in Angriff genommen wird, muss sich der Bediener mit der Maschine und den geeigneten Arbeitstechniken vertraut machen, probehalber die Maschine sicher aufnehmen und die erforderlichen Arbeitsbewegungen ausführen.

4. MONTAGE DER MASCHINE

ACHTUNG!

Arbeiten Sie bei der Mon ta ge

der Bauteile mit höchster Sorgfalt, um die Sicherheit und Effizienz der Maschine nicht zu beeinträchtigen; wenden Sie sich im Zweifelsfall an Ihren Händler.

ACHTUNG!

Sicherstellen, dass die Ma-

schine nicht an die Steckdose angeschlossen ist.

ACHTUNG!

Das Auspacken und die Mon-

tage müssen auf einer ebenen und stabilen Oberfläche erfolgen. Es muss genügend Platz zur Bewegung der Maschine und der Verpackung sowie die geeigneten Werkzeuge zur Verfügung stehen.

Die Entsorgung der Verpackung muss gemäß den örtlichen Vorschriften erfolgen.

1. MONTAGE DER VORDEREN SCHUTZEINRICHTUNG

(Falls getrennt geliefert) - (Abb. 1)

• Die vordere Schutzeinrichtung (1) auf dem abschließenden Teil der Antriebseinheit (2) positionieren.
• Die Schutzeinrichtung mit der Schraube (3) befestigen.

5. ARBEITSVORBEREITUNG

1. MASCHINENÜBERPRÜFUNG

ACHTUNG!

Sicherstellen, dass die Ma-

schine nicht an die Steckdose angeschlossen ist.

Bevor Sie mit der Arbeit starten, muss folgendes geprüft werden:

• dass die Spannung und Frequenz des Strom net zes den Angaben des "Typenschilds" entspricht (siehe Kap. 1 - 8.8).
• sicherstellen, dass die Hebel des Schalters und des Sicherheitsschalter sich frei, ohne Kraftaufwand bewegen lassen und nach dem Loslassen selbstständig und schnell in die Neutralstellung zurückkehren;
• dass die Kühlluftöffnungen nicht verstopft sind;
• dass das Anschlusskabel und das Ver länger ungskabel keine Beschädigungen aufweisen;
• dass die Handgriffe und die Schutz ein richtungen der Maschine sauber und trocken, korrekt montiert und fest an der Maschine befestigt sind;
• dass die Schneidewerkzeuge und Schutzeinrichtungen nicht beschädigt sind;
• dass die Maschine keine Verschleißspuren oder Be-

schädigungen auf Grund von Stößen aufweist, gegebenenfalls die erforderlichen Reparaturen ausführen.

2.ELEKTRISCHEVERBINDUNGEN

ACHTUNG!

HINWEIS

Feuchtigkeit

und Elek tri zität vertragen sich nicht.

• Die Behandlung und der Anschluss von E lek troka beln muss im Trockenen erfolgen.
• Ein elektrischer Anschluss oder ein Kabel dürfen sich nie in einem nassen Bereich befinden (Pfüt ze oder feuchter Unter grund).
• Das Gerät durch ein Differential (RCD–Residual Current Device) versorgen, mit einem Auslösestrom der nicht höher als 30 mA ist.

Die Verlängerungskabel muss mindestens Typ H07RN-F oder H07VV-F mit einem minimalen Querschnitt von 1,5 mm² entsprechen, und sollten nicht länger als 30 m sein.

Das Verlängerungskabel darf während des Betriebs nicht aufgewickelt sein, um zu verhindern, dass sich dieses überhitzt.

LACHTUNG!

Der dauerhafte Anschluss

eines beliebigen Elektrogeräts an das Stromnetz des Gebäudes muss durch einen qualifizierten E lek triker, entsprechend der geltenden Vorschriften aus geführt werden. Ein unsachgemäßer Anschluss kann schwere Verletzungen bis hin zum Tod verursachen.

6. MOTOR ANLASSEN UND AUSSCHALTEN

MOTOR ANLASSEN (Abb. 2)

Vor dem Starten des Motors:

• Das Verlängerungskabel (1) in den Kabelhalter auf der Rückseite des Handgriffs einhängen.
• ZUERST den Stecker des Anschlusskabels (2) an das Verlängerungskabel (3) und DANN das Verlängerungskabel an die Steckdose (4) anschließen.
• Messerschutz beseitigen.
• Sicherstellen, dass das Messer den Boden oder sonstige Gegenstände nicht berührt.
• Sicherstellen, dass der Handgriff in der zentralen Position blockiert ist.

Um den Motor anzulassen;

1. Die Maschine fest mit beiden Händen greifen.
2. Den Sicherheitsschalter (5) drücken, und den Schalter (6) betätigen.

GEFAHR!

Der Start und das Laufenlassen des

Motors sind nur möglich, wenn beide Schalter betätigt sind. Wenn man einen der beiden Schalter loslässt, hält der Motor an.

MOTORAUSSCHALTUNG (Abb. 2)

Um den Motor auszuschalten:

– Die Schalter (5) und (6) loslassen.
- ZUERST das Verlängerungskabel (3) von der Steck-dose trennen und DANN das Ansch luss kabel (2) der Maschine von dem Verlän ge rungs kabel (3) trennen.

GEFAHR!

Die Funkenbildung beim Anhalten des Motors in der Nähe von Lüftungsöffnungen ist völlig normal und hat keine Schäden für das Gerät zur Folge.

7. MASCHINENEINSATZ

ACHTUNG!

Für Ihre Sicherheit und die

Sicherheit der anderen:

1) Die Maschine darf erst nach dem aufmerksamen Lesen der Anweisungen verwendet werden. Machen Sie sich mit den Bedienungs teilen und dem richtigen Gebrauch der Maschine vertraut. Lernen Sie, den Motor schnell abzustellen.
2) Die Maschine nur zu dem, für diesen vorgesehenen Zweck verwenden, d.h. für das Schneiden und Trim men von Hecken, bestehend aus Sträuchern mit klein en Zweiglein. Ein unzweckmäßiger Gebrauch kann generell gefährlich sein und die Maschine be schädigen. Folgende Punkte gehören zur unzweckmäßigen Verwendung (beispielhaft):
- Schneiden von Gras im Allgemeinen und vor allem in der Nähe von Bordsteinen;
- Zerkleinern von Materialien für die Kompostierung;
-Beschneidearbeiten;
- Verwenden der Maschine für den Schnitt von nicht pflanzlichen Materialien;
- Verwenden der Maschine durch mehr als eine Person.
3) Rest gefahren: Auch bei sachgemäßer Verwendung des Werkzeugs bleibt immer ein gewisses Restrisiko, das nicht ausgeschlossen werden kann. Aus der Art und Konstruktion des Werkzeugs können die folgeneden potentiellen

Gefährdungen abgeleitet werden:

• Kontakt mit dem ungeschützten Scherblatt (Schnittverletzungen)
• Hineingreifen in die laufende Heckenschere (Schnittverletzung)
• Unvorhergesehene, plötzliche Bewegung des Schneidgutes (Schnittverletzungen)
• Wegschleudern von fehlerhaften Scherzähnen
• Schädigung des Gehöres, wenn kein vorgeschriebener Gehörschutz getragen wird

4) Beachten Sie, dass der Benutzer für Unfälle und Schäden verantwortlich ist, die anderen Per sonen oder deren Eigentum widerfahren können.

5) Tragen Sie während der Arbeit eine zweckmäßige Kleidung. Ihr Händler kann Ihnen nützliche In formationen über die besten Arbeits-schutz vor richtungen geben, die Ihre Sicherheit während der Arbeit gewährleisten

6) Arbeiten Sie nur bei Tageslicht oder bei guter künstlicher Beleuchtung.

7) Prüfen Sie den Arbeitsbereich gründlich, und ent fernen Sie alles was von der Maschine weg ge schleudert werden könnte oder die Schneid - grup pe beschädigen könnte (Äste, Drähte, versteckte Kabel usw.).

8) Vermeiden, dass die Schneidvorrichtung das Elektrokabel berührt. Den Kabelhalter verwenden, um zu verhindern, dass sich das Ver längerungskabel versehentlich löst, gleichzeitig

sicher stellen, dass es richtig, ohne Gewalt in die Steckdose eingesteckt ist. Nie ein unter Spannung stehendes Elektro kabel berühren, wenn dieses schlecht isoliert ist. Wenn das Ver längerungskabel während der Verwendung beschädigt wird, das Kabel nicht berühren, und das Verlängerungs kabel sofort vom Stromnetz trennen.

9) Auf herausschleuderndes Material durch die Schneidwerkzeuge achten.

10) Den Motor ausschalten und die Maschine vom Stromnetz trennen:

• wenn Sie die Maschine unbewacht lassen;
• bevor Sie die Maschine überprüfen, reinigen oder Arbeiten an ihr durchführen;
• nachdem ein Fremdkörper getroffen wurde. Prüfen Sie, ob an der Maschine Schäden entstanden sind, und führen Sie die erforderlichen Reparaturen aus, ehe Sie die Maschine wieder benutzen;
• wenn die Maschine auf anormale Weise zu vibrieren beginnt: in diesem Fall sofort die Ursachen der Vi bra tio nen ausfindig machen und die notwendigen Unter su chungen in einem Fachbetrieb durchführen lassen;
• wenn die Maschine nicht benutzt wird.

11) Hände und Füße immer fern von den Schneidwerkzeugen halten, besonders beim Anlassen des Motors.

WICHTIG

Denken Sie immer daran, dass

die falsche Verwendung einer elektrischen Heckenschere störend für andere sein kann. Für einen rücksichtsvollen Einsatz den anderen und der Umwelt gegenüber:

• Vermeiden Sie die Verwendung der Maschine in Umgebungen und zu Uhrzeiten, die störend sein können.
• Halten Sie sich strikt an die örtlichen Vorschriften für die Entsorgung der Schneidreste.
• Um das Feuerrisiko zu mindern, darf die Maschine mit heißem Motor nicht zwischen Blättern oder trockenem Gras abgelegt werden.
• Halten Sie sich strikt an die örtlichen Vorschriften für die Entsorgung von beschädigten Teilen und allen sonstigen umweltschädlichen Elementen.

ACHTUNG!

Bei längerfristiger Arbeit mit vibrierenden Werkzeugen können vor allem bei Per sonen mit Durchblutungs störungen Verletzungen und Gefäßer kran kungen (bekannt als "Raynaud-Syndrom" oder "Leichenfinger") auftreten. Die Symp tome können die Hände, Handgelenke und Finger betreffen, und stellen sich als Ge fühl-slo sigkeit, Kribbeln, Kitzeln, Sch merzen, blasse Haut oder strukturelle Veränderungen der Haut. Die se Effekte können durch niedrige Um gebung s-tem peraturen bzw. durch be son ders festes Grei fen der Handgriffe verstärkt werden. Beim Auf treten der Symptome müssen die Verwendungs zeiten der

Ma schi ne verkürzt, und ein Arzt aufgesucht werden.

1. BETRIEBSWEISE DER MASCHINE

ACHTUNG!

Beim Schneiden muss die Maschine immer mit zwei Händen festgehalten werden.

Den Motor sofort ausschalten, sollten sich die Messer während des Ein sat zes festklemmen oder in den Heckenzweigen verfangen.

2. EINSTELLUNG DES HANDGRIFFS (Abb. 3)

Der hintere Handgriff (1) kann der Schneid vorrichtung gegenüber 5 verschiedene Orientier ungen einnehmen; dies erleichtert die Fein arbeiten an den Hecken.

ACHTUNG!

Die Einstellung des Handgriffs muss mit ausgeschaltetem Motor erfolgen.

– Die Entriegelung (2) nach hinten ziehen.
- Den hinteren Handgriff (1) in die gewünschte Position drehen.
- Vor dem Maschineneinsatz sicherstellen, dass die Entriegelung (2) in die ursprüngliche Stellung zurückgekehrt ist und dass der hintere Handgriff fest sitzt.

HINWEIS

Die Entriegelung kann nur betä- tigt werden, wenn der Schalter (3) losgelassen ist. Der Schalter kann gedrückt werden, wenn die Entriegelung in die Arbeitsstellung zurückgekehrt ist und der Handgriff sich in einer der 5 vorgesehenen Stellungen befindet.

HINWEIS

Während der Arbeit muss sich der hintere Handgriff immer in der vertikalen Position befinden, und zwar unabhängig von der jeweiligen Position der Schneid vorrichtung (3).

3. ARBEITSTECHNIKEN

Es ist immer ratsam, zuerst die vertikalen Hecken sei ten, dann den oberen Bereich zu schneiden.

• Vertikaler Schnitt (Abb. 4)

Der Schnitt sollte mit einer bogenförmigen Bewegung von unten nach oben erfolgen, wobei das Messer so weit wie möglich vom Körper entfernt gehalten wird.

• Horizontaler Schnitt (Abb. 5)

Die besten Ergebnisse erzielt man mit einem in die Schneidrichtung leicht (5° - 10°) geneigtem Messer, ei ner Bogenbewegung und einem langsamen, gleichmäßigen Vorschub, vor allem bei sehr dichten He cken.

4.MESSERSCHMIERUNGWÄHREND DES EINSATZES (Abb. 6)

Sollte sich die Schneidvorrichtung übertrieben erhitzen, so müssen die Messerinnenflächen geschmiert werden.

ACHTUNG!

Dieser Vorgang darf ausschließlich bei ausgeschaltetem Motor und stillstehendem Messer erfolgen.

4.ARBEITSENDE

Wenn die Arbeit beendet ist:

- Motor wie vorangehend (Kap. 6) beschrieben ausschalten.

ACHTUNG!

Lassen Sie den Motor ab kühlen, bevor Sie die Maschine in einem Raum abstellen.

Um die Brandgefahr zu reduzieren muss die Maschine von Grasresten, Blättern, oder überflüssigem Fett befreit werden; Behälter mit Schnittabfällen dürfen nicht in Räumen aufbewahrt werden.

Nach jeder Arbeitssitzung müssen die Messer für eine höhere Leistungsfähigkeit und Lebensdauer gereinigt und geschmiert werden.

• Die Messer mit einem trockenen Tuch reinigen und im Fall von starkem Schmutz eine Bürste verwenden.
• Die Messer mit speziellem, möglichst umweltfreundlichem Öl schmieren.

8. WARTUNG UND AUFBEWAHRUNG

ACHTUNG!

Für Ihre Sicherheit und die

Sicherheit der anderen:

• Nach jeder Verwendung die Maschine vom Strom netz trennen, und auf eventuelle Be schädigungenprüfen.
• Eine korrekte Wartung ist grundsätzlich notwendig, um die ursprüngliche Effizienz und Einsatzsicherheit der Maschine zu bewahren.
• Sorgen Sie dafür, dass alle Muttern, und Schrauben fest angezogen sind, um sicher zu sein, dass das Gerät immer unter guten Bedingungen arbeitet.
• Die Maschine niemals mit abgenutzten oder beschädigten Bauteilen benutzen. Die beschädigten Teile müssen ersetzt und dürfen niemals repariert werden.
• Nur Original-Ersatzteile verwenden. Nicht gleichwertige Ersatzteile können die Maschine beschädigen und Ihre Sicherheit gefährden.

ACHTUNG!

Während der Wartungseingriffe, die Maschine vom Stromnetz trennen.

1. MOTORKÜHLUNG

Um ein Überhitzen und Beschädigung des Motors zu verhindern, müssen die Ansauggitter der Kühluft immer sauber, und frei von Sägespänen und Schmutz gehalten werden.

2. WARTUNG UND SCHÄRFEN DES MESSERS

ACHTUNG!

Regelmäßig prüfen, dass die Messer nicht verbogen oder beschädigt sind und dass der feste Messerkamm unversehrt ist.

Der Messerabstand muss nicht eingestellt werden, dieses Spiel ist werksseitig voreingestellt.

Wenn die Messer gemäß den Anleitungen verwendet werden, ist keinerlei Wartung oder Schärfen notwendig.

Das Nachschärfen ist nur notwendig, wenn die Schnittleistung sinkt und sich die Zweige oft verfangen.

WICHTIG

Gegebenenfalls muss jede Arbeit am Messer in einem spezialisierten Zentrum ausgeführt werden, das über die geeignete Ausrüstung verfügt und in der Lage ist, die notwendigen Arbeiten durchzuführen, ohne die Sicherheit der Maschine zu beeinträchtigen.

3.ELEKTROKABEL

Den Zustand der Elektro kabel regelmäßig prüfen, und diese ersetzen, falls sie verschlissen sind oder ihre Isolierung beschädigt ist.

Das Versorgungskabel der Maschine muss, falls beschädigt, sofort durch einen Fachtechniker mittels eines Original-Ersatzteils ersetzt werden.

4. AUSSERORDENTLICHE EINGRIFFE

Alle in diesem Handbuch nicht enthaltenen Wartungs-eingriffe dürfen ausschließlich von Ihrem Händler vorgenommen werden.

Eingriffe, die nicht von einer Fachstelle oder von unqualifiziertem Personal ausgeführt werden, haben grundsätzlich den Verfall der Garantie zur Folge.

5. AUFBEWAHRUNG

Nach jedem Arbeitseinsatz die Maschine sorgfältig reini gen und Staub und Rückstände entfernen, die beschä digten Teile reparieren oder ersetzen.

Die Maschine muss an einem trockenen, wettergeschützten Ort, außerhalb der Reichweite von Kindern aufbewahrt werden.

9. ZUBEHÖR

Bei dieser Maschine ist der Einsatz von Schneidewerkzeugen mit folgendem Code vorgesehen:

118800572/0 = SHT 500

118800573/0 = SHT 600

Aufgrund der Weiterentwicklung des Produkts könnten die oben genannten Schneidewerkzeuge im Laufe der Zeit durch andere ersetzt werden, die gleiche Eigenschaften der Austauschbarkeit und Betriebssicherheit aufweisen.

DE • Inhalt und Bilder dieser Bedienungsanleitung wurden im Namen von ST. SpA erstellt und sind urheberrechtlich geschützt – Jede nicht genehmigte Vervielfältigung oder Veränderung, auch auszugsweise, dieses Dokuments ist verboten.
