BEDIENUNGSANLEITUNG DP-112A-E-P-J PANASONIC

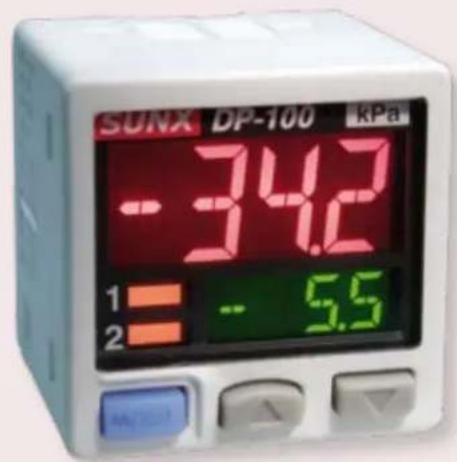

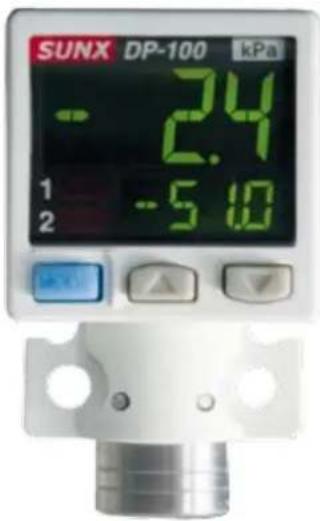

Miniaturdruckmessgerät mit Dualanzeige

Die DP100-Serie ist in zwei Grundversionen lieferbar: Ein Standardtyp mit zwei Digitalausgängen und ein Multifunktionstyp mit Digitalausgang und Analogausgang bzw. Eingang. Neben zwei Druckbereichen sind auch unterschiedliche Druckanschlüsse erhältlich. Weiterhin ist eine Bauform für die Tafelmontage und eine Flachbauform für die Wandmontage erhältlich. Die Tafelmontageausführung ist auch mit M8-Steckanschluss erhältlich.

Standardtyp und Multifunktionstyp

Je nach benötigter Auswerteanforderung stehen zwei Typen zur Auswahl:

• Standardtyp mit zwei digitalen Transistorausgängen und den integrierten Funktionen Hysterese, Dual und Fensterkomparator.
• Multifunktionstyp mit einem Transistorausgang und einem analogem Ausgang bzw. einem Eingang (umschaltbar). Die eingebauten Funktionen sind Standardmodus, Hysterese, Fensterkomparator und Druckabfallüberwachung.

Vielfältige Anschlussmöglichkeiten

Neben den unterschiedlichen Druckanschlussvarianten (für Europa, Amerika und Asien) sind Modelle mit NPN- oder PNP-Transistorausgang erhältlich.

Kombinierter Druckbereich

Alle Modelle gibt es in zwei Ausführungen

-1,0 bis +1,0bar
-1,0 bis +10bar

Elektrischer Anschluss

Für eine komfortable Anbindung sind auch Typen mit M8-Steckanschluss lieferbar.

Zwei Bauformen

Je nach Einbaubedingung sind zwei Varianten erhältlich:

• Die Standardversion für Tafelmontage.
- Der Flachbautyp für eine Wandmontage.

12-Segment-Dualanzeige

Für eine intuitive Einstellung und leichte Ablesbarkeit ist die Dualanzeige dreifarbig und mit einer 12-Segment-Darstellung ausgestattet. Damit können auch alphanumerische Zeichen dargestellt werden.

Drucksensoren

APPLIKATIONEN

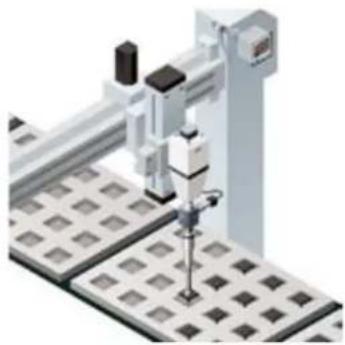

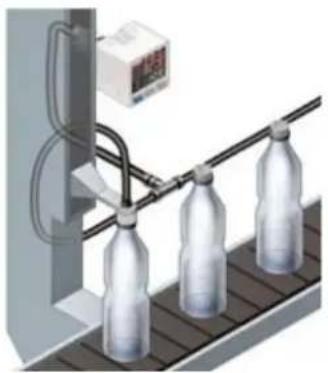

Dichtigkeitsprüfung

Der Multifunktionstyp verfügt über eine Dichtigkeitsfunktion: Am Sensor wird ein relativer Druckschwellwert eingestellt. Nach Anlegen eines Eingangssignals wird dieser Schwellwert an den aktuellen Druck angepasst.

Durch Umschalten im Menü wird der Eingang des Multifunktionstyp zum Analogausgang. Der jeweilige Druckbereich steht dann als Spannungssignal zur Verfügung.

Soll lediglich ein angelegter Druck überwacht werden, kann dies mit dem Standardtyp einfach realisiert werden. Mit Hilfe der 2 Transistorausgängen können auch Steuerfunktionen realisiert werden.

• Standardmodus: Hier können 2 Schwellwerte unabhängig voneinander festgelegt werden.
• Hysteresenmodus: Für jeden Ausgang kann die Hysterese individuell eingestellt werden.
• Fensterkomparatormodus: Für jeden Ausgang kann über zwei Druckwerte ein Fenster eingestellt werden, in welchem der Ausgang schaltet.
• Mit Hilfe des Menüs kann der Analogausgang zu einem Eingang umgeschalten werden.
• Analogausgang: Ausgabe des Druckwertes als Spannungssignal.
• Externer Eingang zum Setzen des Referenzdrucks.

Multifunktionstyp

Alle Modelle

• Individuelle Programmierung der unteren Anzeige
  • Anpassbare Farbwahl der Druckanzeige
  • Einstellbare Ansprechzeit
• Einstellungen über Codiertabelle
• Anzeige von Minimal-/Maximalwert
  • Anzeige abschaltbar (Stromsparmodus)
• Kopierfunktion der Einstellungen an weitere Drucksensoren möglich

Drucksensoren

BESTELLHINWEISE
Sensoren

Typ Abbildung Druckbereich Druckanschluss Ausgangsart						elektr. Anschluss	Artikel Nr.
Asien	Standard		-1,0 bis +1,0bar	M5 Innengewinde und R (PT) 1/8 Außengewinde	NPN Kabel		DP-101
			-1,0 bis +10bar				DP-102
	Multifunktion		-1,0 bis +1,0bar				DP-101A
			-1,0 bis +10bar				DP-102A
Europa	Standard		-1,0 bis +1,0bar	M5 Innengewinde und G 1/8 Außengewinde	PNP	Kabel	DP-101-E-P
						M8	DP-111-E-P-J
			-1,0 bis +10bar			Kabel	DP-102-E-P
	Multifunktion		-1,0 bis +1,0bar			M8	DP-112-E-P-J
						Kabel	DP-101A-E-P
			-1,0 bis +10bar			M8	DP-111A-E-P-J
						Kabel	DP-102A-E-P
						M8	DP-112A-E-P-J
Europa Flachbautyp	Standard		-1,0 bis +1,0bar	G 1/8 Innengewinde PNP Kabel			DP-101-FE-P
			-1,0 bis +10bar				DP-102-FE-P
	Multifunktion		-1,0 bis +1,0bar				DP-101A-FE-P
			-1,0 bis +10bar				DP-102A-FE-P
Nordamerika	Standard		-1,0 bis +1,0bar	M5 Innengewinde und NPT 1/8 Außengewinde	NPN	Kabel	DP-101-N
					PNP		DP-101-N-P
			-1,0 bis +10bar		NPN		DP-102-N
					PNP		DP-102-N-P
	Multifunktion		-1,0 bis +1,0bar		NPN		DP-101A-N
					PNP		DP-101A-N-P
			-1,0 bis +10bar		NPN		DP-102A-N
					PNP		DP-102A-N-P

Hinweis: Ein elektrisches Anschlusskabel der Länge 2m (CN-14A-C2) ist dem Produkt beigefügt

Drucksensoren

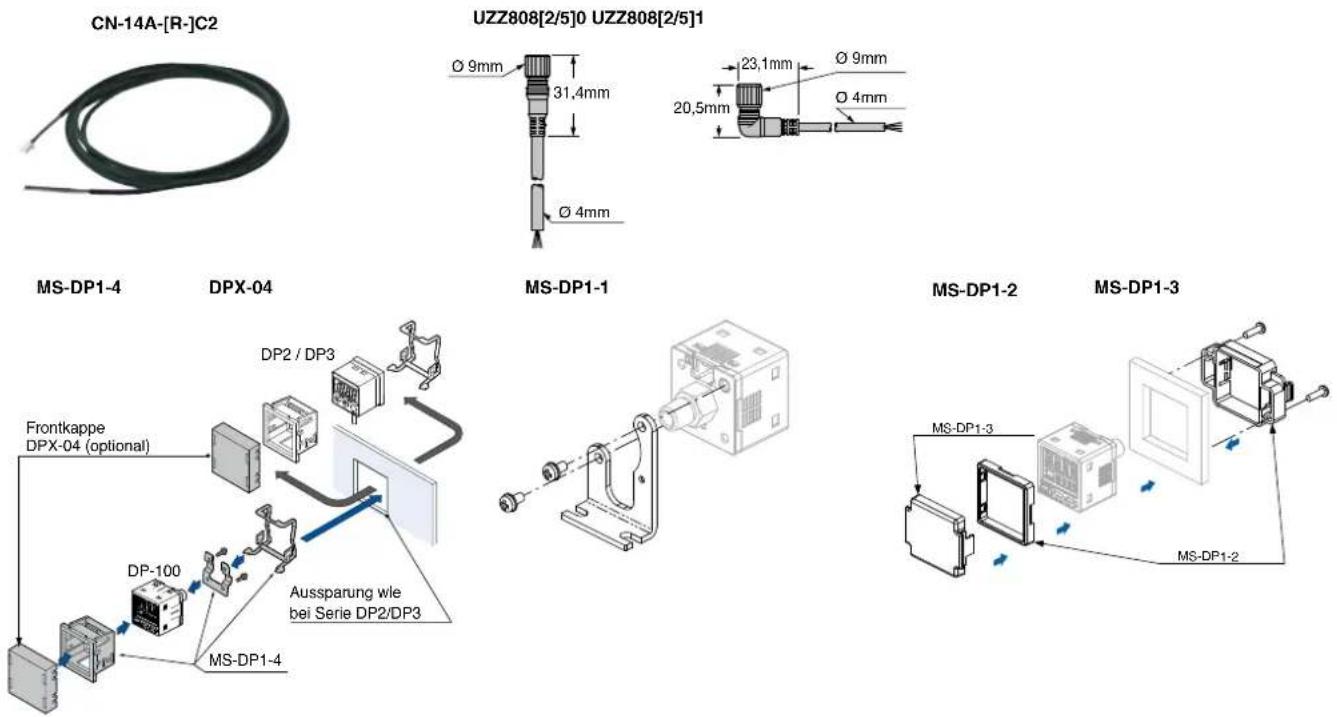

ZUBEHÖR

Typ Beschreibung Artikel Nr.
Anschlusskabel	Vieradriges Kabel, 0,2mm ^2 , 3,7mm, mit Steckanschluss	Länge 1m	CN-14A-C1
		Länge 2m	CN-14A-C2
		Länge 3m	CN-14A-C3
		Länge 5m	CN-14A-C5
	Flexibles Vieradriges Kabel, 0,2mm ^2 , 3,7mm, mit Steckanschluss	Länge 1m	CN-14A-R-C1
		Länge 2m	CN-14A-R-C2
		Länge 3m	CN-14A-R-C3
		Länge 5m	CN-14A-R-C5
Anschlusskabel (M8)	4-poliges M8-Anschlusskabel, gerade	Länge 2m	UZZ80820
		Länge 5m	UZZ80850
	4-poliges M8-Anschlusskabel, gewinkelt	Länge 2m	UZZ80821
		Länge 5m	UZZ80851
Montagewinkel	Winkel zur Tischmontage		MS-DP1-1
Montagerahmen	Befestigungsrahmen für Tafelmontage		MS-DP1-2
Frontkappe	Frontabdeckung für Sensor bei Tafelmontage (nur in Verbindung mit MS-DP1-2 möglich)		MS-DP1-3
Montagerahmen	Befestigungsrahmen für Tafelmontage (Austauschbar für Ausschnitte für DP2/DP3-Serie)		MS-DP1-4
Frontkappe	Frontabdeckung für Sensor bei Tafelmontage (nur in Verbindung mit MS-DP1-4 möglich)		DPX-04

Drucksensoren

TECHNISCHE DATEN

Typ Standardtyp Multifunktions typ
Druckbereich -1 bis +1bar -1 bis		+10bar -1 bis +1bar -1 bis +10bar
Artikel Nr.	Asien DP-101 DP-102 DP-101	A DP-102A
	Europa DP-101-E-P DP-102	E-P DP-101A-E-P DP-102A-E-P
	Europa mit M8-Anschluss	DP-111-E-P-J	DP-112-E-P-J	DP-111A-E-P-J	DP-112A-E-P-J
	Europa Flachbautyp	DP-101-FE-P	DP-112-FE-P	DP-101A-FE-P	DP-102A-FE-P
	Nordamerika	DP-101-N [-P]	DP-102-N [-P]	DP-101A-N [-P]	DP-102A-N [-P]
Sensortyp		Relativdruck
Druckmessbereich		-1,000 bis +1,000bar	-1,000 bis +10,00bar	-1,000 bis +1,000bar	-1,000 bis +10,00bar
Einstellbarer Druckbereich		-1,000 bis +1,000bar	-1,00 bis +10,00bar	-1,000 bis +1,000bar	-1,00 bis +10,00bar
Auflösung		0,0%F.S.
Überlastfestigkeit		5,00bar 15,0bar 5,00bar	15,0bar
Messbare Gase		Nichtkorrosive Gase
Verfügbare Einheiten		kg f/cm2, bar, psi, mmHg, inHg, kPa	kg f/cm2, bar, psi, MPa, kPa	kg f/cm2, bar, psi, mmHg, inHg, kPa	kg f/cm2, bar, psi, MPa, kPa
Betriebsspannung		12 bis 24VDC ±10%, Restwelligkeit P-P max. 10%
Stromverbrauch		Normal: max. 35mA / Stromsparmodus 1: 25mA / Stromsparmodus 2: 20mA
Digitalausgänge		PNP Open Kollector TransistorMax. Laststrom: 100mAAngelegte Spannung: max. 30VDC(Zwischen Ausgang und +V)Restspannung: max. 2V (bei 100mA Laststrom)		NPN Open Kollector TransistorMax. Laststrom: 100mAAngelegte Spannung: max. 30VDC(Zwischen Ausgang und 0V)Restspannung: max. 2V (bei 100mA Laststrom)
Analoger Spannungsausgang		-		Ausgangsspannung: 1 bis 5VNullpunkt: 3V ± max. 5% F.S.Span: 4V ± max. 5% F.S.Linearität: max. 1% F.S.Ausgangsimpedanz: 1kΩ
Externer Eingang		-		PNP - Version:EIN: 5 bis +VAUS: max. 0,6VEingangsimpedanz:ca. 10kΩSignalbreite: min. 1ms	NPN - Version:EIN: max. 0,4VAUS: 5 bis 30VEingangsimpedanz:ca. 10kΩSignalbreite: min. 1ms
Anzeige		Dreifarbige LED-Anzeige, 2 x 4 Stellen (Wiederholrate: 4/sec, 2/sec 1/sec, wählbar)
	Druckanzelgenbereich	-1,000 bis +1,000bar	-1,00 bis +10,00bar	-1,000 bis +1,000bar	-1,00 bis +10,00bar
Anzeige Schaltausgang		2 x LED, orange pro Schaltausgang		LED, orange für Ausgang
Umgebung	Schutzart	IP40 (IEC)
	Temperatur	Betrieb: -10 bis +50°C (keine Tau- oder Eisbildung), Betrieb: -10 bis +60°C
	Feuchtigkeit	Betrieb und Lagerung: 35 bis 85% RH
	Spannungswiderstandsfähigkeit	1.000VAC für mind. 1 min zwischen allen Anschlüssen und dem Gehäuse
	Isolationswiderstand	Mind. 50MΩ bei 500VDC zwischen allen Anschlüssen und dem Gehäuse
	Vibrationsfestigkeit	10 bis 500Hz, 3mm Amplitude in x-, y- und z-Richtung für je 2 StundenBei Tafelmontage: 10 bis 150Hz, 0,75mm Amplitude in x-, y- und z-Richtung für je 2 Stunden
	Stoßfestigkeit	100m/s2 (ca. 10G) in x-, y- und z-Richtung je 3 mal
Temperaturabhängigkeit		Max. ±0,5% F.S. bei 20°C	Max. ±1% F.S. bei 20°C	Max. ±0,5% F.S. bei 20°C	Max. ±1% F.S. bei 20°C
Druckanschluss		Europa: M5-Innen- und G1/8 Außengewinde / G1/8 Innengewinde (Flachbautyp) Asien M5 Innen- und R(PT)1/8 Außen-gewinde Nordamerika: M5 Innen- und NPT 1/8 Außengewinde
Material		Gehäuse PBT / LCD-Anzeige: Acryl / Druckanschluss SUS 303 und Montagebohrung: Messing, vernickelt / Einstelltasten: Silikon
Elektr. Anschluss		Steckanschluss / M8-Steckanschluss

Drucksensoren

Typ Standardtyp Multifunktionstyp
Druckbereich -1 bis +1bar -1 bis		+10bar -1 bis +1bar -1 bis +10bar
Artikel Nr.	Aslen DP-101 DP-102 DP-101	1A DP-102A
	Europa DP-101-E-P DP-102	-E-P DP-101A-E-P DP-102A-E-P
	Europa mit M8-Anschluss	DP-111-E-P-J	DP-112-E-P-J	DP-111A-E-P-J	DP-112A-E-P-J
	Europa Flachbautyp	DP-101-FE-P	DP-112-FE-P	DP-101A-FE-P	DP-102A-FE-P
	Nordamerika	DP-101-N [-P]	DP-102-N [-P]	DP-101A-N [-P]	DP-102A-N [-P]
Verlängerungskabel		Max. 10m mit mind. 0,3mm2
Zubehör		Anschlusskabel, 2m (CN-14A-C2) (bei Steckertyp), Rückplatte (bei Flachbautyp)
Gewicht		Netto: ca. 40g, brutto: ca. 135g

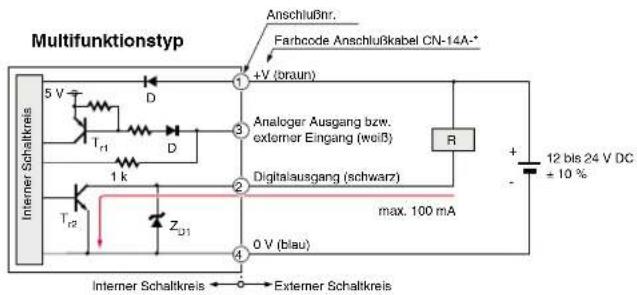

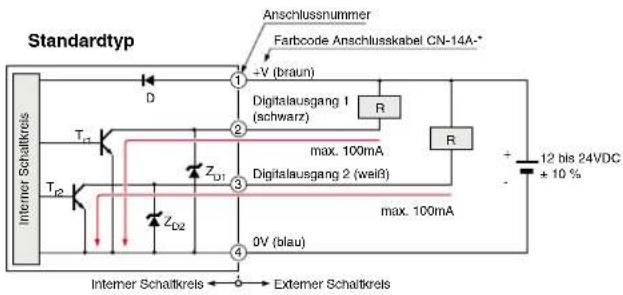

ANSCHLUSSDIAGRAMME

Pinbelegung Steckanschluss

Pinbelegung M8-Steckanschluss

Nr.	Beschreibung
1	+V
2	Transistorausgang 1
3	Standardtyp: Transistorausgang 2Multifunktionstyp: analoger Ausgang oder Transistoreingang
4	0V

Nr.	Beschreibung
1	+V
2	Standardtyp: Transistorausgang 2Multifunktionstyp: analoger Ausgang oder Transistoreingang
3	0V
4	Transistorausgang 1

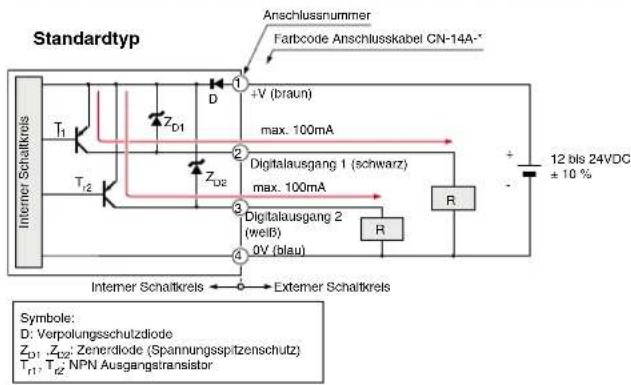

NPN - Typ

Symbole:
D: Verpolungsschutzdiode
Z_D, Z_D : Zenerdiode (Spannungsspitzenschutz)
T_11, T_2 : NPN Ausgangstransistor

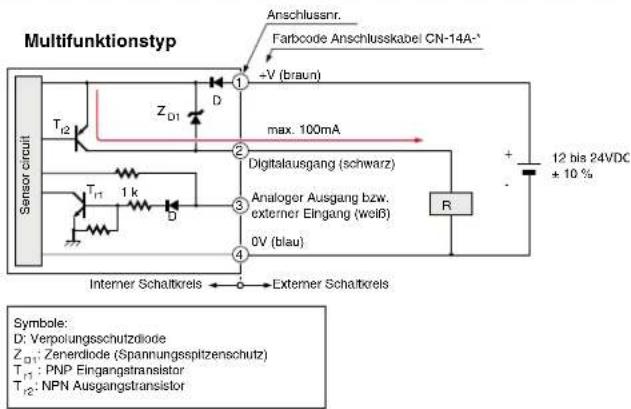

Symbole:
D: Verpolungsschutzdiode
Z_Df Zenerdiode (Spannungsspitzenschutz)
T_n : PNP Eingangstransistor
T_r2 : NPN Ausgangstransistor

DP100

DPC100

DPH100

PNP - Typ

01/2009

Drucksensoren

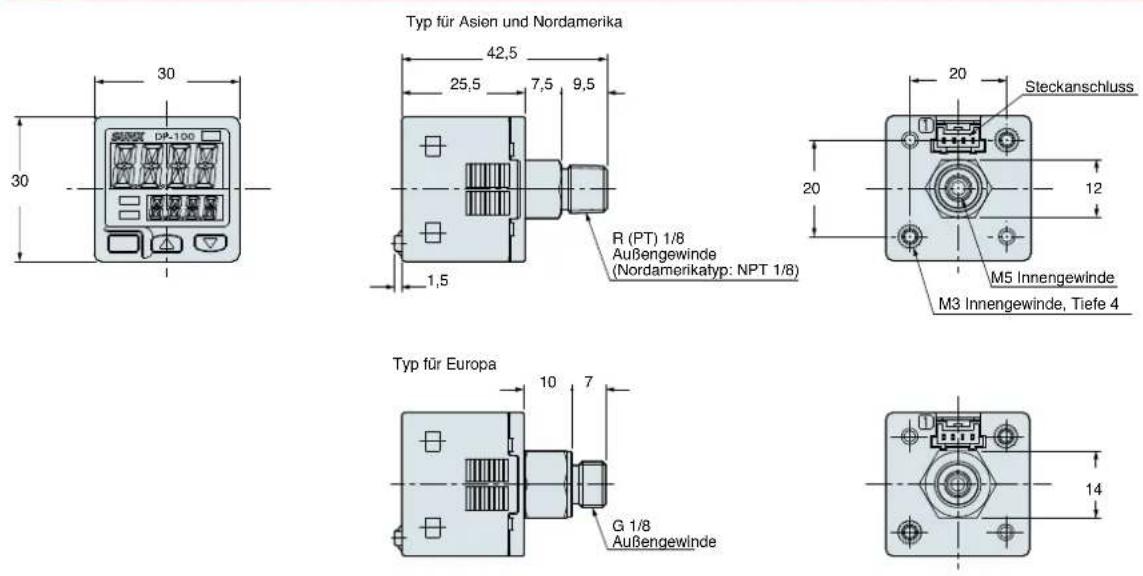

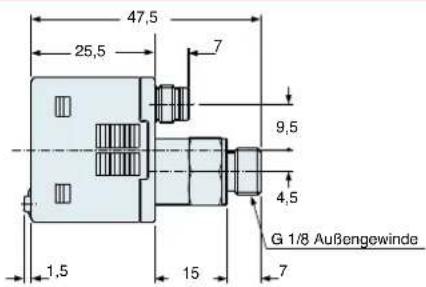

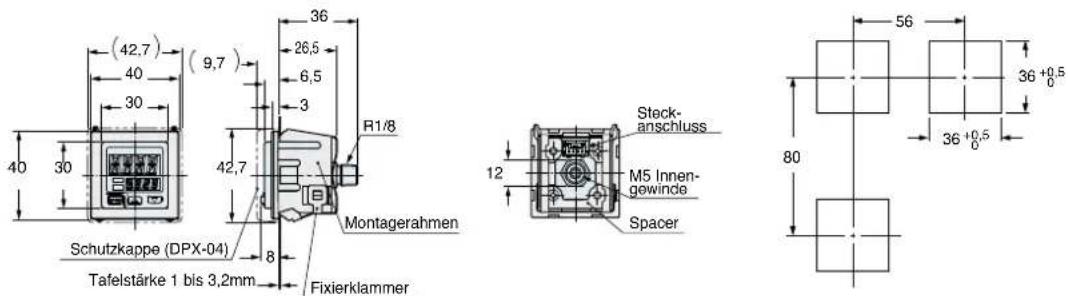

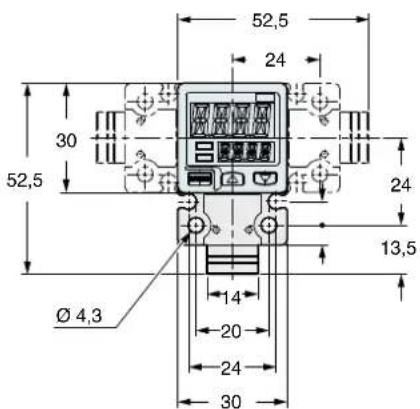

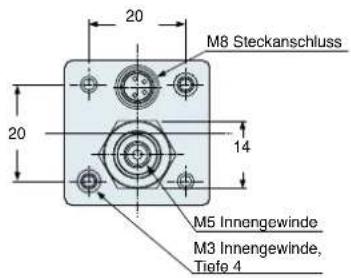

ABMESSUNGEN

DP-10*

DP-100-*M

DP-11*-E-P-J

Drucksensoren

CN-14A-C* Anschlusskabel

Kabellänge Artikel Nr.
1m	CN-14A-C1
2m	CN-14A-C2
3m	CN-14A-C3
5m	CN-14A-C5

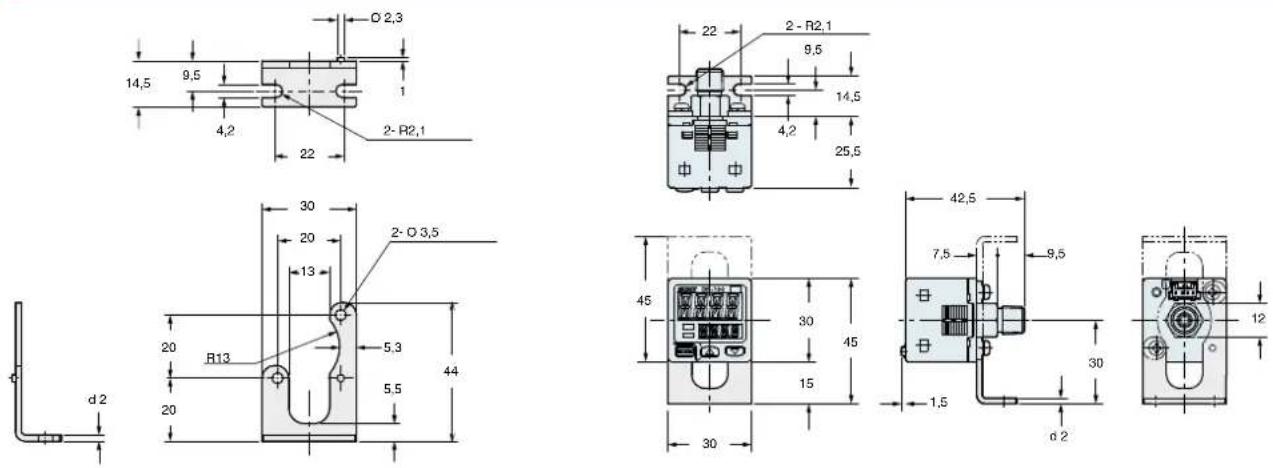

MS-DP1-1 Montagewinkel

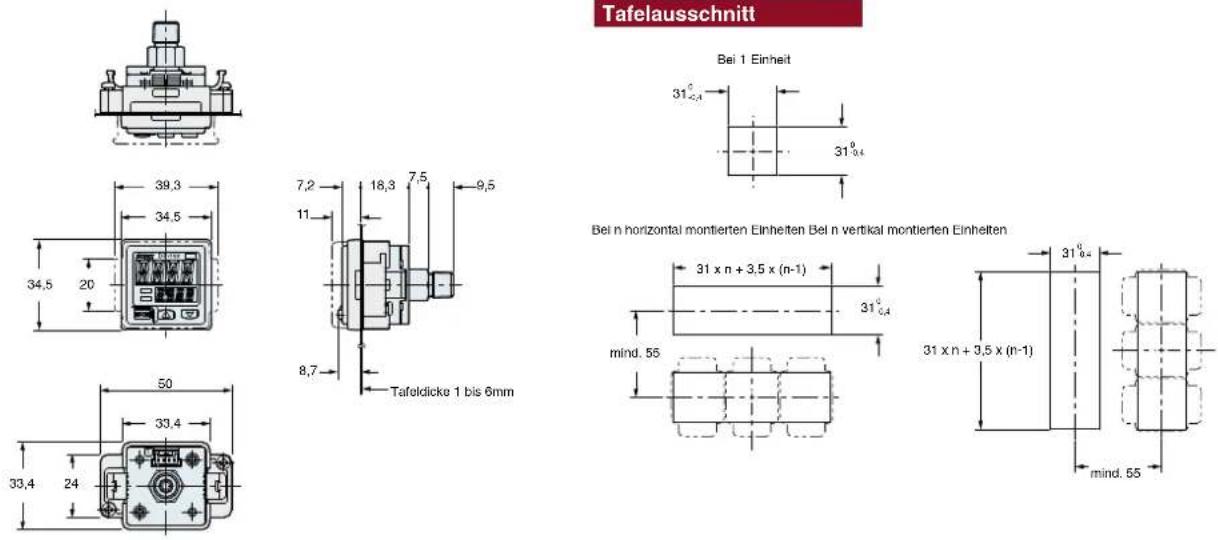

MS-DP1-2, MS.DP 1-3 Tafelmontagehalterung, Frontabdeckung

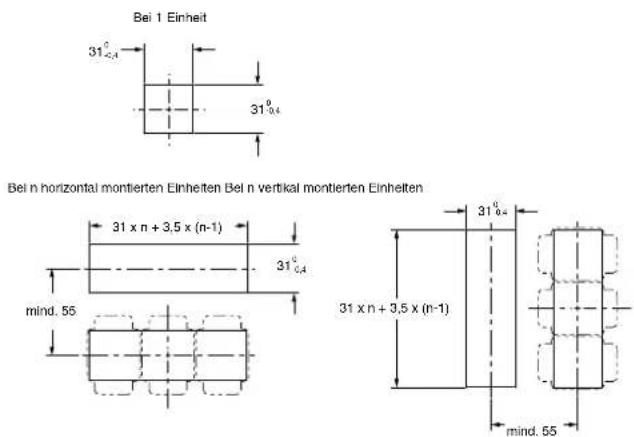

Tafelausschnitt

Bei n horizontal montierten Einheiten Bei n vertikal montierten Einheiten

MS-DP1-4

Alle Angaben in mm.
