BEDIENUNGSANLEITUNG EX32APN PANASONIC

Danke, dass Sie sich für ein Produkt von Panasonic Electric Works SUNX Co., Ltd. entschieden haben. Bitte lesen Sie diese Bedienungsanleitung für die bestimmungsgemäße Verwendung dieses Produkts sorgfältig durch. Heben Sie diese Bedienungsanleitung zum Nachlesen griffbereit auf.

WARNING

• Benutzen Sie dieses Produkt nicht zum Schutz von Personen.
• Wenn Sie Sensorelemente zum Schutz von Personen verwenden, sollten Sie Produkte benutzen, die den jeweiligen Landesgesetzen und Standards entsprechen, wie etwa OSHA, ANSI oder IEC.

1 VORSICHTSMASSNAHMEN

• Dieses Produkt wurde ausschließlich zur industriellen Verwendung entwickelt/hergestellt.
• Für das Produkt wird ein dünnes, 0,1m ^2 m starkes Kabel verwendet. Beim Herausziehen des Kabels keine übermäßige Kraft aufwenden: Es kann sonst zu einem Kabelbruch kommen.
• Das Kabel für den Sender und Empfänger der Einweg-Lichtschranke mit einer Stärke von 0,3mm ^2 oder mehr lässt sich bis zu max. 50m verlängern. Um Störstrahlungen zu vermeiden, sollte das Kabel jedoch möglichst kurz gehalten werden.
• Beanspruchen Sie die Kabelverbindungsstelle des Sensors nicht durch gewaltsames Verbiegen oder Ziehen.
  ● Die Verdrahtung muss bei ausgeschalteter Spannungsversorgung erfolgen.
  ● Falsche Verdrahtungen können den Sensor beschädigen.
• Verlegen Sie die Kabel nicht zusammen mit Starkstromkabeln oder Hochspannungsleitungen in demselben Kabelkanal. Dies kann zu Fehlfunktionen führen.
• Die Spannungsversorgung muss innerhalb der angegebenen Werte inklusive Restwelligkeit liegen.
• Wird der Strom von einem handelsüblichen Schaltregler bereitgestellt, stellen Sie sicher, dass die Geräteerde (F.G.) der Spannungsversorgung an eine Schutzerde angeschlossen ist.
• Falls elektrische Bauteile (Schaltregler, Frequenzumrichter, etc.) in der Nähe des Produkts verwendet werden, die Störstrahlungen erzeugen, müssen Sie den Erdungsanschluss der Bauteile an eine vorhandene Schutzerde anschließen.
• Während des Initialisierungsvorgangs (0,5s nach dem Einschalten der Spannungsversorgung) dürfen keine Einstellungen erfolgen.
• Verwenden Sie einen Isolier-Transformer für das Gleichstromversorgungsgerät. Durch die Verwendung eines Autotransformators (Spartransformator mit einer einzigen Wicklung) können das Produkt oder die Spannungsversorgung beschädigt werden.
• Falls die verwendete Spannungsversorgung einen Überspannungsstoß erzeugt, schließen Sie einen Überspannungsschutz an.
• Bei starken äußeren Lichteinflüssen, kann die Objekterkennung behindert werden. Stellen Sie deshalb sicher, dass der Sensor nicht direkt einer der folgenden Lichtquellen ausgesetzt ist: fluoreszierendem Licht von Leuchtstoffröhren mit Schnellstarter, Hochfrequenz-Licht, Sonnenlicht etc.
  ● Vermeiden Sie Staub, Schmutz und Dampf.
• Der Sensor darf nicht mit Wasser, Öl, Fett oder organischen Lösungsmitteln, wie Verdünner, in Berührung kommen.
• Wenn der Sensor in einer Umgebung mit Reibungselektrizität betrieben wird, verwenden Sie eine geerdete Metallmontageplatte.

2 ANZEIGE- UND BEDIENELEMENTE

No Element Beschreibung
1Betriebsanzeige (orange)^*1	Leuchtet, wenn der Ausgang aktiv ist.
2Stabilitätsanzeige (grün)^*1	Leuchtet, wenn die Erkennung entsprechend den eingestellten Parametern stabil ist.
3Empfindlichkeitspot enziometer*2	Drehen im Uhrzeigersinn erhöht die Reichweite.
4Hel-Dunkel-Schalter	Nur EX-33☐.L: Hell-EINHell-Dunkel-Schalter im Uhrzeigersinn bis zum Anschlag drehen.D: Dunkel-EINHell-Dunkel-Schalter entgegen dem Uhrzeigersinn bis zum Anschlag drehen.

^1 Befindet sich bei der Einweg-Lichtschranke am Empfänger.
^2 Befindet sich beim EX-33☐ und EX-32☐ am Sender. Ist beim EX-31☐ nicht integriert.

3 EMPFINDLICHKEIT ANPASSEN

Die Funktion zur Anpassung der Empfindlichkeit ist nur beim Typ EX-32☐ und EX-33☐ verfügbar.

Wenn der EX-32□ verwendet wird, passen Sie die Empfindlichkeit wie folgt an. Wird der EX-33□ verwendet, stellen Sie den Empfindlichkeitspotenziometer zunächst auf die Position MAX. Wenn der Strahl das zu erkennende Objekt jedoch durchdringt, wenden Sie ebenfalls die nachfolgenden Schritte zur Anpassung der Empfindlichkeit an.

Vorgehensweise

Diese Vorgehensweise setzt voraus, dass der Betriebsmodus "Hell-EIN" aktiv ist. Wenn der Betriebsmodus "Dunkel-EIN" aktiv ist, verhält sich der Ausgang umgekehrt!

Verwenden Sie einen handelsüblichen Schraubendreher und drehen Sie den Potenziometer vorsichtig. Bei zu großer Krafteinwirkung kann er beschädigt werden.

Schritt	Empfindlichkeits-potenziometer	Beschreibung
1Empfindlichkeitspotenziometer		entgegen dem Uhrzeigersinn bis zum Anschlag in die Position der geringsten Empfindlichkeit drehen.
2Im Status "Hell" denx		Empfindlichkeitspotenziometer langsam im Uhrzeigersinn bis Punkt A drehen, d.h. dem Punkt, an dem der Ausgang auf EIN schaltet.*1
3EX-33☐		Im Status "Dunkel" das erkennende Objekt nach Bedarf platzieren und den Empfindlichkeitspotenziometer langsam im Uhrzeigersinn drehen bis der Ausgang auf EIN schaltet. Empfindlichkeitspotenziometer dann entgegen dem Uhrzeigersinn bis Punkt B drehen, d.h. dem Punkt, an dem der Sensor auf AUS schaltet.EX-32☐Im Status "Dunkel" den Empfindlichkeitspotenziometer langsam im Uhrzeigersinn drehen, bis der Ausgang auf EIN schaltet.*1 Dann langsam zurück bis Punkt B drehen, d.h. jenem Punkt, an dem der Ausgang auf AUS schaltet.*1Wenn der Sensor nicht EIN schaltet, obwohl der Potenziometer im Uhrzeigersinn bis zum Anschlag gedreht ist, dann entspricht Punkt B der Position MAX.
4Die	Position, die genau zwischen dem ermittelten Punkten A und B liegt, ist die optimale Erkennungsposition.

*1 Beachten Sie, dass dies nur für den Betriebsmodus Hell-EIN gilt.

4 MONTAGE

Sensor an einer max. 3mm starken Montageplatte montieren.

①Sensor mit der beiliegenden Mutter und Zahnscheibe montieren. Das Anzugsdrehmoment sollte maximal 0,6N•m sein. (EX-32□: max. 1Nm)
②Sensor beim Anziehen der Mutter mit der Hand oder einem Schraubenschlüssel festhalten. Nicht den Sensor selbst drehen!

5 E/A SCHALTPLÄNE

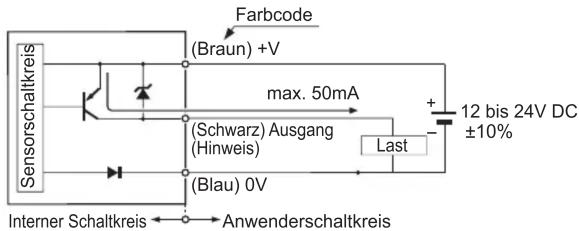

Typ mit NPN-Ausgang

Nur der Empfänger der Einweg-Lichtschranke besitzt einen Ausgang.

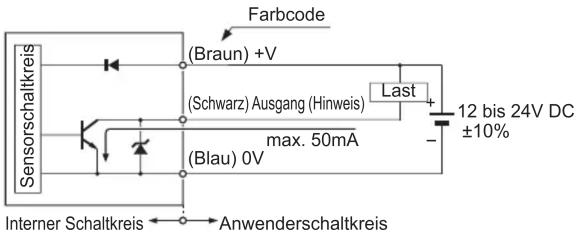

Typ mit PNP-Ausgang

Nur der Empfänger der Einweg-Lichtschranke besitzt einen Ausgang.

6 SCHLITZMASKE

Die Schlitzmaske steht nur für die Einweg-Lichtschranke zur Verfügung.

Mit dem Zubehör Schlitzmaske (OS-EX30-1) kann der Sensor selbst kleine Objekt erkennen. Die Genauigkeit der Positionsbestimmung wird ebenfalls erhöht. Die Reichweite wird jedoch reduziert.

Montage

Das Anzugsdrehmoment sollte maximal 0,6N·m sein.

①Sensor in die Montageplatte einfügen.
②Beilagscheibe und Distanzstücke der Schlitzmaske anziehen.

Die Anzahl der erforderlichen Distanzstücke hängt von der Stärke der Montageplatte ab.

Stärke der Montageplatte Anzahl der Distanzstücke
3mm 0
2mm 1
1mm 2

③Schlitzmasek montieren Der Drehmoment sollte maximal 0,6N·m sein.

7 MODELLE, BESTELLINFORMATIONEN

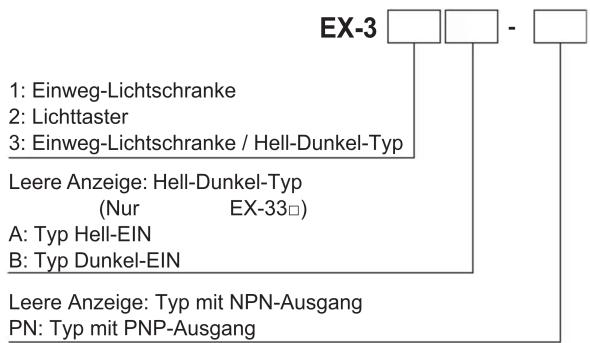


Die Modellnummer des Senders ist durch die Endung P gekennzeichnet und in den Sensor eingraviert, z.B. EX--□P; die Endung D kennzeichnet einen Empfänger, z.B. EX-□D-□.

8 TECHNISCHE DATEN

Typ Einweg-Lichtschranke Lichttaster
Modellnr. EX-31☐ EX-33☐ EX-32☐
Reichweite 500mm 800mm				50mm*1
Zu erkennendes Objekt		undurchsichtiges Objekt, max. ø2mm		undurchsichtiges, halbdurchsichtiges oder transparentes Objekt
Betriebsnennspannung 12 bis 24V		DC±10%, Restwelligkeit Spitze-Spitze max. 10%
Stromaufnahme Sender: max. 10mA, Empfänger: max. 10mA max. 13mA
Ausgang Typ mit NPN-Ausgang		Typ mit PNP-AusgangNPN-Transistor mit offenem KollektorMaximale Senke: 50mAAnliegende Spannung: Max. 30V DC (zwischen Ausgang und 0V)Restspannung: Max. 1V (bei 50mA Senke)		PNP-Transistor mit offenem KollektorMaximale Quelle: 50mAAnliegende Spannung: Max. 30V DC (zwischen Ausgang und +V)Restspannung: Max. 1V (bei 50mA Quelle)

^*1 Die Reichweite bezieht verwendet als Referenzobjekt weißes Büropapier (100x100mm).
