BEDIENUNGSANLEITUNG DP-002-P PANASONIC

Kompakter Drucksensor einfach in der Handhabung

Funktionen

■ RUN- und detaillierter Einstellungsmodus

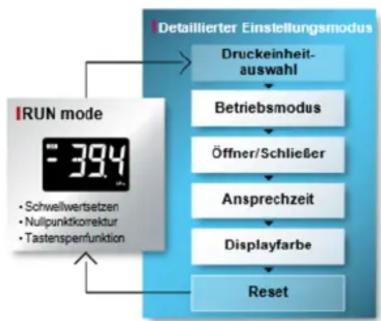

Drucksensoren der DP-0-Serie bieten zwei verschiedene Modi. Im "Run-Modus" können schnell und unkompliziert Einstellungen wie Schwellwert, Nullpunkt oder Tastensperrfunktion gemacht werden. Der detaillierte Einstellungsmodus erlaubt zusätzliche Einstellungen wie Auswahl der Druckeinheit oder der Ansprechzeit. Die zwei Einstellungsmodi ermöglichen eine optimale Sensorperformance.

Funktionelles Design

Das schwarze Gehäuse hebt das LED-Display zusätzlich hervor. Die Tasten sind mit einem Click-Feedbacksystem für eine reibungslose und zuverlässige Sensorbedienung ausgestattet.

Kompakt und geringes Gewicht

Der Drucksensor hat eine Gehäusetiefe von nur 24,9mm, die eine Installation auf geringstem Raum ermöglicht. Zusätzlich wiegt das Gehäuse nur 25g. Dieses geringe Gewicht ist vorteilhaft bei einer Montage auf beweglichen Teilen wie beispielsweise auf Roboterarmen.

Unter- und Überdrucktyp

Der Unterdrucktyp kann sowohl bei Vakuum als auch bei Überdruck verwendet werden. Ideal für Absaugapplikationen, um Fehlfunktionen aufgrund von Druckveränderungen zu signalisieren. Der Überdrucktyp kann bei Drücken bis zu 1MPa verwendet. Das passt, ideal für Applikationen die einen Referenzdruck überprüfen müssen.

Anwendungsbeispiele

Ansaugdrucküberwachung bei elektronischen Komponenten

Referenzdrucküberprüfung

Typ		Unterdrucktyp	Überdrucktyp
Artikel-nummer	PNP	DP-001-P	DP-002-P
	NPN	DP-001	DP-002
Drucktyp		Relativdruck
Messbereich (Hinweis 2)		-1 bis +1bar (-100 bis +100 kPa)	0 bis +10bar (0 bis 1MPa)
Überdruckbeständigkeit		5bar	15bar
Betriebsmedium		nicht korrosive Gase
Versorgungsspannung		12 bis 24V DC ±10%
Ausgang		NPN- oder PNP-Transistor, max. 50mA
Ansprechzeit		2,5, 25, 250ms (umschaltbar)
Druckkopfanschluss		M5 Innengewinde
Schutzart		IP40
Umgebungstemperatur		-10 bis +50°C
Material		Kunststoff
Anschlussart		Steckverbinder (Hinweis 1)
Abmessungen (HxBxT)		30 x 30 x 25mm
Zubehör		CN-14A-C2 Kabel mit Steckverbinder 2m, 1 St

Hinweise:
1) CN-14A-C2 Kabel 2m im Lieferumfang enthalten
2) Wenn die Messbedingungen nicht genau festgelegt sind, wird als Umgebungstemperatur +20°C verwendet. Bezugsdruck = 1atm
