Marke	Ravanson
Modell	WT-7045 INOX
Produkttyp	Standventilator
Nennspannung	220–240 V
Nennfrequenz	50 Hz
Nennleistung	110 W
Ventilatorleistungsaufnahme	101,40 W
Maximaler Luftdurchsatz	66,15 m³/min
Servicewert	0,65 (m³/min)/W
Leistungsaufnahme im Bereitschaftsbetrieb	0,00 W
Schallleistungspegel des Ventilators	64,10 dB(A)
Maximale Luftgeschwindigkeit	3,77 m/s
Messstandard (Servicewert)	IEC 60879
Geschwindigkeitsstufen	3 (1 langsam, 3 schnell + aus)
Neigungseinstellung	Ja, durch Lösen und Festziehen einer Mutter
Schutzgitter	Zur Reinigung abnehmbar
Reinigung	Feuchtes Tuch mit neutralem Reinigungsmittel; kein Benzin oder Lösungsmittel verwenden
Sicherheitsmerkmale	Überhitzungsschutz nicht explizit erwähnt; Verwendung mit FI-Schalter empfohlen
Abnehmbare Teile	Flügel, Schutzgitter, Rahmen
Reparatur	Nur autorisierter Kundendienst; Originalersatzteile verwenden
Verwendungszweck	Nur für den Hausgebrauch in Innenräumen
Abmessungen	Nicht im Handbuch angegeben
Gewicht	Nicht im Handbuch angegeben

Häufig gestellte Fragen - WT-7045 Ravanson

Wie baue ich den Ravanson WT-7045 Ventilator zusammen?

Montieren Sie den Rahmen wie in Abbildung 1 des Handbuchs gezeigt, dann installieren Sie den Ventilator auf dem Rahmen wie in Abbildung 2 dargestellt. Stellen Sie sicher, dass alle Teile fest sitzen, bevor Sie das Gerät an das Stromnetz anschließen.

Wie stelle ich die Ventilatorgeschwindigkeit ein?

Der Ventilator verfügt über eine 3-Stufen-Steuerung: Position 1 (langsam), 2, 3 (schnell) und 0 zum Ausschalten. Drehen Sie den Knopf auf die gewünschte Einstellung.

Kann ich den Neigungswinkel des Ventilators einstellen?

Ja. Lösen Sie die Installationsmutter (im Handbuch mit 2 gekennzeichnet), stellen Sie den gewünschten Winkel ein und ziehen Sie die Mutter wieder fest.

Wie reinige ich den Ventilator?

Ziehen Sie zuerst den Netzstecker. Reinigen Sie mit einem feuchten (nicht nassen) Tuch und einem neutralen Reinigungsmittel. Verwenden Sie niemals Benzin, Lösungsmittel oder sprühen Sie Flüssigkeiten auf den Ventilator.

Was soll ich tun, wenn der Ventilator nicht anläuft?

Überprüfen Sie die Stromversorgung und stellen Sie sicher, dass der Stecker richtig eingesteckt ist. Funktioniert er immer noch nicht, wenden Sie sich an eine autorisierte Servicestelle. Versuchen Sie nicht, das Gerät selbst zu reparieren.

Kann ich den Ventilator im Freien oder im Badezimmer verwenden?

Nein. Der Ventilator ist nur für den Hausgebrauch in Innenräumen vorgesehen. Setzen Sie ihn keinem Regen oder Feuchtigkeit aus und stellen Sie ihn nicht in die Nähe von Badewannen, Duschen oder Schwimmbecken.

Ist der Ventilator sicher für den Gebrauch in der Nähe von Kindern?

Kinder unter 8 Jahren sollten den Ventilator nur unter Aufsicht verwenden. Halten Sie Ventilator und Kabel außerhalb der Reichweite von Kindern unter 8 Jahren. Lassen Sie Kinder nicht mit dem Gerät spielen.

Wie lagere ich den Ventilator bei Nichtgebrauch?

Warten Sie, bis der Ventilator abgekühlt ist, und lagern Sie ihn dann in der Originalverpackung oder einer Schutzhülle, um Feuchtigkeit und mechanische Beschädigungen zu vermeiden.

Kann ich einen externen Timer oder eine Fernbedienung mit diesem Ventilator verwenden?

Nein. Das Handbuch besagt, dass das Gerät nicht für den Betrieb mit externen Zeitschaltuhren oder separaten Fernbedienungssystemen ausgelegt ist.

Was sind die technischen Daten des Ventilators?

Spannung: 220–240 V, 50 Hz. Leistung: 110 W (Eingang 101,40 W). Max. Luftdurchsatz: 66,15 m³/min. Servicewert: 0,65 (m³/min)/W. Schallpegel: 64,10 dB(A). Max. Luftgeschwindigkeit: 3,77 m/s.

BEDIENUNGSANLEITUNG WT-7045 Ravanson

DE Bedienungsanleitung Lüfter

Wir gratulieren, dass Sie sich für ein Ravanson-Produkt entschieden haben und heißen Sie im Kreis der Ravanson-Benutzer willkommen

Lesen Sie die Bedienungsanleitung vor dem ersten Gebrauch genau durch und bewahren Sie diese auf um Sie zum späteren Zeitpunkt nutzen zu können.

Bevor Sie das Gerät nutzen lesen Sie alle Hinweise und Warnungen bezüglich der sicheren Nutzung.

Das Nichtbefolgen der unten angegebenen Sicherheitshinweise und Warnungen kann Ursache eines Stromschlags, Brandes und / oder ernster Verletzungen sein.

Bewahren Sie alle Sicherheitshinweise und Warnungen auf, um auf diese in Zukunft zurückgreifen zu können.

ALLGEMEINE SICHERHEITSHINWEISE

Das Gerät kann durch Kinder ab 8 Jahren und physisch, sensorisch oder psychisch behinderte, oder auch unerfahrene Personen genutzt werden, wenn diese unter Aufsicht und gemäß der

Bedienungsanleitung, sowie auf eine sichere Art und Weise handeln und die mit dem Gebrauch des Gerätes zusammenhängenden Gefahren verstanden haben. Kinder mit dem Gerät nicht spielen lassen. Lassen Sie Kinder das Gerät nicht ohne Aufsicht reinigen und instand halten

Kinder sind sich der Gefahren nicht bewusst, die bei der Nutzung von Elektrogeräten entstehen können.

Außerhalb der Reichweite von Kindern halten.

Nutzen Sie das Gerät nie, wenn sein Stromversorgungskabel beschädigt ist.

Ziehen Sie nie am Kabel, wenn Sie das Gerät von der Stromquelle trennen.

Der Stecker muss in die Steckdose passen. Am Stecker darf auf keinen Fall manipuliert warden. Passen Sie auf, dass das Kabel nicht mit scharfen Kanten oder heißen Oberflächen in Berührung kommt. Bei Beschädigung des Kabels besteht Stromschlagrisiko.

Stellen Sie das Gerät nicht auf heißen Flächen auf.

Benutzen Sie das Gerät nicht im Freien. Setzen Sie das Gerät nicht dem Regen aus. Vor Feuchtigkeit schützen. Nicht mit nassen Händen bedienen.

Keines der Gehäuseelemente abnehmen.

Passen Sie auf abstehende Kleidungsstücke und lange Haare auf, die in den beweglichen Teilen des Gerätes hängen bleiben könnten.

Stellen sie sicher, dass die Stromversorgung, an die das Gerät anzuschließen ist, den auf dem Typenschild genannten Daten entspricht.

An das Netz niemals ein Gerät anschließen, das nicht komplett zusammengebaut ist.

Das Gerät niemals mit gebrochener oder beschädigter Rotorschaufel betreiben.

Das Gerät nicht in der unmittelbaren Nähe der Badewanne, Dusche oder Schwimmbad benutzen.

Darauf achten, dass die Leitung und der Stecker keinen Kontakt mit Wasser oder Feuchtigkeit haben. Auf das Gerät keine Flüssigkeiten sprühen.

Beim Ausschalten des Steckers aus der Steckdose nicht am Anschlusskabel ziehen.

Das Gerät vom Netz trennen, wenn es übertragen oder länger nicht benutzt werden soll.

Das Gerät nicht ohne Schutzkörbe benutzen.

Das Gerät ist zum Gebrauch im Haushalt bestimmt.

Das Gerät zum Privatgebrauch gemäß seiner Bestimmung benutzen.

Das Gerät ist nicht zum Gebrauch im Rahmen einer Gewerbetätigkeit bestimmt.

Das Gerät in der Originalverpackung aufbewahren, welches es vor mechanischen Beschädigungen schützt.

Die Reparatur des Gerätes durch eine qualifizierte Person durchführen lassen, die Original-Ersatzteile benutzt.

Trotz bestimmungsgemäßer Verwendung des Geräts und Einhaltung aller Sicherheitshinweise können bestimmte Restrisikofaktoren nicht vollständig eliminiert werden.

Das Gittergehäuse des Lüfters darf nicht verdeckt werden.

Achtung! Es dürfen keine Elemente in das Gitter des Korbes während des Lüfterbetriebs eingesteckt werden.

Es wird empfohlen, das Gerät an das Stromversorgungsnetz anzuschließen, das mit einem Fehlerstromschutzschalter (RCD) mit einem Ausschaltstrom von 30 mA oder weniger ausgestattet ist. ACHTUNG! Das Gerät kann nicht mit externen Zeitschaltuhren oder einem separaten Fernbedienungssystem arbeiten.

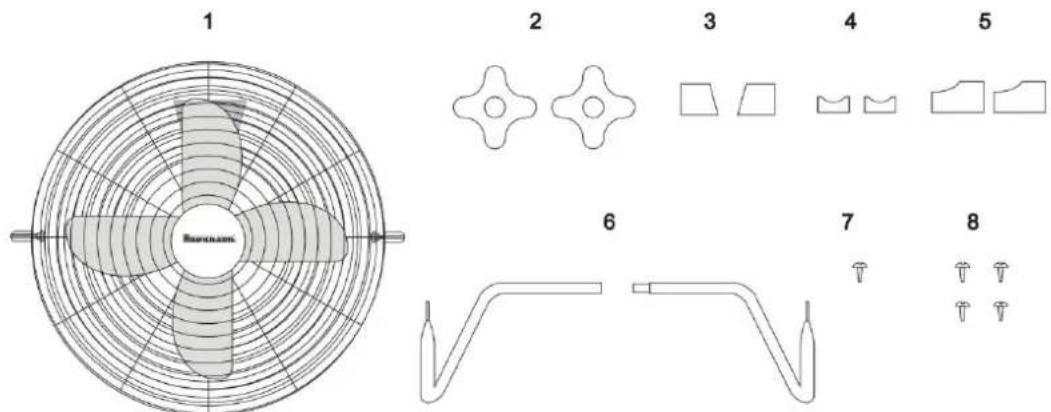

Identifizierung

Nach dem Öffnen der Verpackung die Vollständigkeit des Paketes prüfen.

Einzelne Bauteile auf Beschädigung überprüfen.

Zubereitung der Produkte:

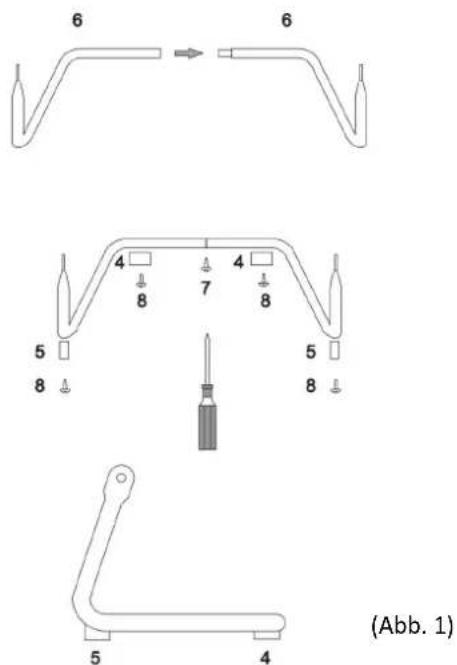

1. Die Tragkonstruktion gemäß Zeichnung 1 zusammenbauen.

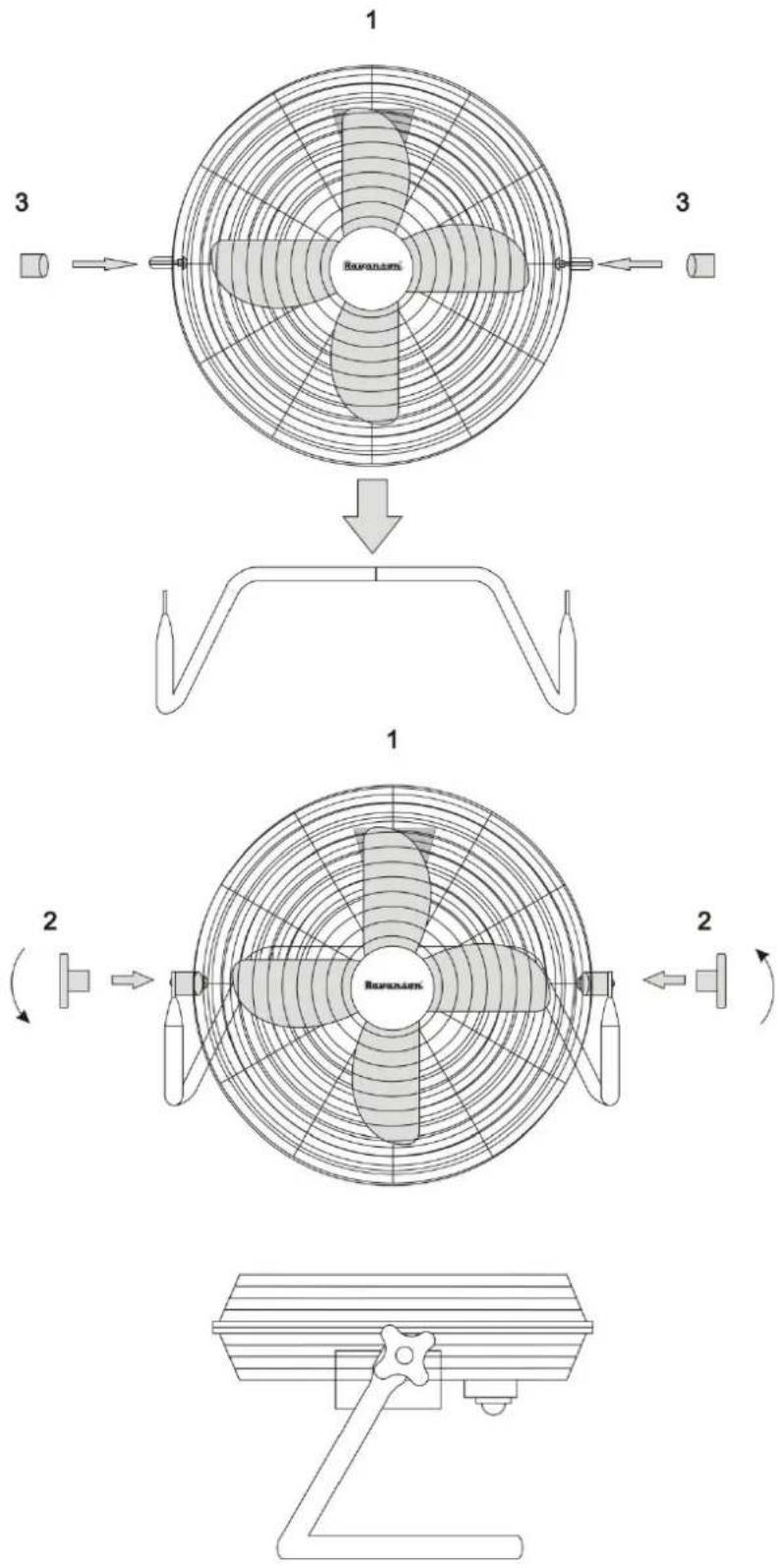

1. Montieren Sie den Ventilator auf der Konstruktion gemäß Zeichnung Nr. 2

(Abb. 2)

Achtung! Stellen sie sicher, dass die Stromversorgung, an die das Gerät anzuschließen ist, den auf dem Typenschild genannten Daten entspricht.

Achtung! Vor jedem Einsatz das Gerät auf mechanische Schäden prüfen. Überprüfen Sie den Anschluss. Wenn die Speiseleitung beschädigt ist, darf das Gerät nicht an die Stromquelle angeschlossen werden.

Die Leistung kann von Stellung 1 (langsam) auf Stellung 3 (schnell) eingestellt werden. Position „0“ – Ausschaltung des Ventilators.

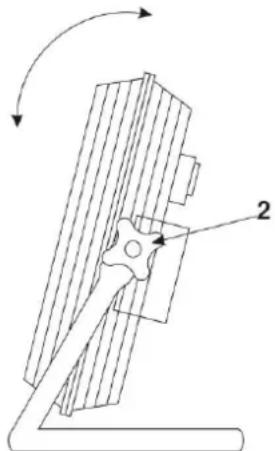

Die Regelung des Neigungswinkels des Ventilators erfolgt durch die Lösung der Montagemutter (2), Einstellung eines entsprechenden Winkels und erneutes Anziehen der Montagemutter.

Vor der Wartung muss man sich vergewissern, dass der Lüfter von der Stromquelle abgetrennt ist.

Lüfter mit feuchtem (nicht nassem) Tuch mit natürlichem Detergens reinigen. Niemals Benzin oder andere Lösungsmittel verwenden.

Lagerung und Transport

Vor dem Verstauen des Geräts soll man es abkühlen lassen. Das Gerät ist in einer Verpackung aufzubewahren und zu transportieren, die es vor Staub, Feuchtigkeit und mechanischen Beschädigungen schützt.

Mängelbeseitigung

Wenn der Lüfter nicht funktioniert, ist zu prüfen, ob die Steckdose unter Spannung steht. Alle Reparaturen dürfen nur durch zugelassene Personen durchgeführt werden.

Technische Daten

Spannung	220 – 240 V
Frequenz	50 Hz
Soll-Leistung	110 W

Technische Änderungen vorbehalten!

Dieses Zeichen informiert, dass nachdem das Gerät abgenutzt ist, es nicht mit normalem Hausmüll entsorgt werden kann.

Der Verbraucher ist dazu verpflichtet, das Gerät an einer Fachentsorgungsstelle für Elektromüll abzugeben. Die Sammelnden, darunter die lokale Sammelstelle, Geschäfte und Gemeindeeinheiten bilden ein spezielles System, welches das Abgeben solcher Geräte möglich macht.

Ein entsprechendes Vorgehen mit abgenutzten Elektrogeräten hilft gesundheits- und umweltschädliche Folgen zu vermeiden, die durch Schadstoffe, falsche Lagerung und Weiterverarbeitung entstehen können.

Im Gerät wurden Schadstoffe, die die Umwelt während seiner Nutzung und auch danach, negativ beeinflussen könnten, begrenzt angewandt.

Bezeichnung	Symbol	Wert	Einheit
Maximaler Volumenstrom	[F]	66,15	m^3/min
Ventilator-Leistungsaufnahme	[P]	101,40	W
Serviceverhältnis	[SV]	0,65	(m^3/min)/W
Leistungsaufnahme im Bereitschaftszustand	[P_SB]	0,00	W
Ventilator-Schallleistungspegel	[L_WA]	64,10	dB(A)
Maximale Luftgeschwindigkeit	[c]	3,77	m/s
Messnorm für die Ermittlung des Serviceverhältnisses	IEC 60879
Kontaktadresse für weitere Informationen	RAVANSON Ltd., Sp. z o.o.ul. Mazowiecka 6, 09-100 Płońsk, Poland
