Produkttyp	Drahtloser HDMI-Extender / TV-Signalverstärker
Marke	Megasat
Modell	Wireless HD Sender Classic
Abmessungen (L x B x H)	164 x 124 x 34 mm
Stromversorgung - Sender	5V / 2A DC
Stromversorgung - Empfänger	5V / 1A DC
AC-Eingang	100-240V AC, 50/60 Hz
Videoauflösung	Bis zu 1080p
Bildwiederholfrequenz	30 fps (NTSC) / 25 fps (PAL)
Übertragungsreichweite	Bis zu 30 Meter (Sichtverbindung)
Frequenzband	2,4 GHz ISM-Band (2403-2478 MHz)
IR-Durchlassfrequenz	30 KHz ~ 60 KHz
Hauptfunktionen	Drahtlose HD-Video-/Audio-Übertragung; IR-Fernbedienungsverlängerung; automatischer Frequenzsprung
Pflege und Reinigung	Vor der Reinigung Netzstecker ziehen; weiches Tuch mit mildem Reinigungsmittel verwenden; keine Lösungsmittel
Sicherheitshinweise	Nicht Flüssigkeiten aussetzen; für Belüftung sorgen; direkte Sonneneinstrahlung/Hitze vermeiden; Gehäuse nicht öffnen
Mitgeliefertes Zubehör	Sender, Empfänger, 2 Netzadapter, IR-Sensor, 2 HDMI-Kabel (1 m), Anleitung
Konformität	CE, EMV und Niederspannungsrichtlinien
Betriebstemperatur	0°C ~ 50°C
Lagertemperatur	-30°C ~ 70°C

Häufig gestellte Fragen - Wireless HD Sender Classic MEGASAT

Wie installiere ich den Wireless HD Sender Classic?

Verbinden Sie den Sender mit Ihrer HD-Quelle (z. B. Set-Top-Box) mit dem mitgelieferten HDMI-Kabel von 'HDMI IN' am Sender zu 'HDMI OUT' an der Quelle. Verbinden Sie dann den 'HDMI OUT' des Senders mit Ihrem Fernseher. Für den Empfänger verbinden Sie ihn über HDMI mit einem anderen Fernseher. Versorgen Sie beide Geräte mit den enthaltenen Adaptern mit Strom. Stellen Sie sicher, dass Ihr Fernseher auf den richtigen HDMI-Eingang eingestellt ist.

Was ist die maximale Übertragungsreichweite?

Die maximale Reichweite beträgt 30 Meter (Sichtverbindung). Hindernisse wie Wände können die effektive Reichweite verringern.

Warum wird auf meinem Fernseher kein Bild angezeigt?

Überprüfen Sie Folgendes: 1) Alle HDMI-Kabel sind fest angeschlossen. 2) Der Sender und Empfänger sind eingeschaltet (die rote Betriebs-LED sollte grün leuchten, wenn sie eingeschaltet sind). 3) Die Wireless-LED an beiden Geräten leuchtet durchgehend rot (bei Blinken sind die Geräte nicht gekoppelt oder außer Reichweite). 4) Ihr Quellgerät ist eingeschaltet. 5) Der TV-Eingang ist auf den richtigen HDMI-Anschluss eingestellt.

Wie kopple ich Sender und Empfänger?

Die Geräte sind vorgekoppelt. Wenn Sie eine erneute Kopplung durchführen müssen, drücken und halten Sie die PAIR-Taste an beiden Geräten 2-3 Sekunden lang. Die Wireless-LED blinkt und wird dann durchgehend rot, wenn die Kopplung erfolgreich ist.

Kann ich mein Quellgerät (z. B. Satellitenreceiver) vom Standort des Empfängers aus steuern?

Ja, verwenden Sie das mitgelieferte IR-Blaster-Kabel. Schließen Sie es an die 'Remote extender'-Buchse des Senders an und platzieren Sie den IR-Sensor vor dem IR-Empfänger Ihres Quellgeräts. Richten Sie die Fernbedienung Ihrer Quelle auf die Empfängereinheit, um sie zu steuern.

Was bedeuten die LED-Anzeigen?

Betriebs-LED: Grün = eingeschaltet, Rot = aus. Wireless-LED: Dauerhaft rot = verbunden, blinkend rot = Signal wird gesucht oder keine Verbindung.

Wie konfiguriere ich die IR-Funktion für eine 56-KHz-Fernbedienung?

Drücken und halten Sie die PAIR-Taste des Empfängers 2-3 Sekunden lang, bis '38 KHz' auf dem Bildschirm erscheint. Drücken und halten Sie dann erneut PAIR, bis 'Drücken Sie eine Taste auf der Fernbedienung' erscheint. Während diese Meldung angezeigt wird, drücken Sie eine Taste auf Ihrer 56-KHz-Fernbedienung. Bei Erfolg wird 'OK Learning (56 KHz)' angezeigt.

Unterstützt das Gerät 4K-Video?

Nein, der Wireless HD Sender Classic unterstützt Videoauflösungen bis zu 1080p.

Kann ich dies mit einem Projektor verwenden?

Ja, jedes Display mit HDMI-Eingang, einschließlich Projektoren, LCD-Monitore und Plasma-Bildschirme, ist kompatibel.

Was sind die Bildwiederholfrequenzen?

Das Gerät gibt 30 fps bei 720x480 (NTSC) und 25 fps bei 720x576 (PAL) aus.

BEDIENUNGSANLEITUNG Wireless HD Sender Classic MEGASAT

Sicherheitshinweise 03

1. Einleitung 04

2. Lieferumfang 04

3. Bezeichnungen....05

3.1 Sender....05

3.2 Empfänger 05

1. Installation....06

4.1 Anschließen des Senders an einen Fernseher und HDMI Gerät......06

4.2 Anschließen des Empfängers an einen Fernseher 06

4.3 Stromversorgung für Sender und Empfänger....07

1. Konfigurieren der IR-Funktion mit 56 KHz....07

2. Fehlerbehebung 08

3. Technische Daten 09

Sicherheitshinweise

Bitte lesen Sie die Bedienungsanleitung sorgfältig vor Inbetriebnahme des Gerätes. Bei falscher oder unsachgemäßer Handhabung erlischt der Gewährleistungsanspruch.

Netzanschluss: Vorder Inbetriebnahme überprüfen Sie bitte die richtige Betriebsspannung Ihres Stromanschlusses. Die Betriebsspannung des Gerätes beträgt AC 100\~240 V, 50/60Hz.

Überlastung: Überlasten Sie nicht die Wandsteckdose, das Verlängerungskabel oder den Adapter. Verwenden Sie kein beschädigtes Netzkabel oder fassen es mit einer nassen Hand an, da dies zu elektrischen Schlägen führen kann.

Flüssigkeit: Das Gerät darf keinem Tropf-, Spritzwasser oder sonstigen Flüssigkeiten ausgesetzt werden.

Belüftung: Halten Sie die Lüftungsschlitze an der Oberseite des Gerätes frei, um eine ausreichende Luftzirkulation im Gerät zu ermöglichen. Stellen Sie das Gerät nicht auf Teppiche oder weiche Möbel. Setzen Sie das Gerät keiner direkten Sonneneinstrahlung oder anderen Wärmequellen, wie z.B. einer Heizung aus. Stellen Sie keine anderen elektrichen Geräte auf die Oberseite des Gerätes.

Erstickungsgefahr: Lassen Sie Kindernicht mit Folien oder anderen Verpackungsteilen spielen, es besteht Erstickungsgefahr.

Reinigung: Stecken Sie das Gerät aus der Steckdose, bevor Sie es reinigen. Reinigen Sie das Gerät mit einem weichen Tuch oder einem milden Spülmittel (keine Lösungsmittel).

Standort: Stellen Sie das Gerät nicht ins Freie um Schäden durch Blitz, Regen oder Sonneneinstrahlung zu vermeiden.

Öffnen des Gerätes: Entfernen Sie nicht das Gehäuse, um das Risiko eines Stromschlags zu vermeiden. Kontaktieren Sie qualifiziertes und lizenziertes Service-Personal, um das Gerät zu reparieren, oder kontaktieren Sie Ihren Händler.

1. Einleitung

Der Wireless HD Sender Classic ermöglicht Ihnen, einen Fernseher oder Bearer ohne Kabel an einen anderen Ort zu platzieren. Verbinden Sie einfach Ihren Fernseher oder Bearer an den Wireless HD Sender mit einem HDMI-Kabel und schließen Sie Ihr AV-Geräte (Blue-Ray-Player, HD-Receiver, Spielekonsole, HD-Media-Player oder Streamer) an.

Alle Geräte mit einem HDMI Eingang sind mit dem Wireless HD Sender Classic kompatibel. Die Übertragung erfolgt im 2,4 GHz Frequenzbereich und ändert automatisch den Übertragungskanal, wenn es Störungen von anderen HF Systemen gibt. Mit der eingebauten Antennen können die Videoinhalte bis zu 30 Meter ohne Verzögerung übertragen werden (Hinweis: Wände und andere Hindernisse können die Reichweite mindern).

Ein Infrarotsensor ist im Lieferumfang enthalten, so können Sie problemlos mit der originalen Fernbedienung die AV-Quelle steuern.

Hinweis:

Die drahtlose Verbindung zwischen Sender und Empfänger kann bis zu 80 Sekunden dauern.

2. Lieferumfang

Bitte überprüfen Sie, ob die folgenden Teile in der Verpackung enthalten sind. Sollten Teile fehlen oder beschädigt sein, wenden Sie sich bitte an Ihren Händler.

• 1x Wireless HD Sender
• 1x Wireless HD Empfänger
• 2x Netzteil
- 1x Infrarotsensor
• 2x HDMI Kabel (1 m)
• 1x Bedienungsanleitung

3. Bezeichnungen

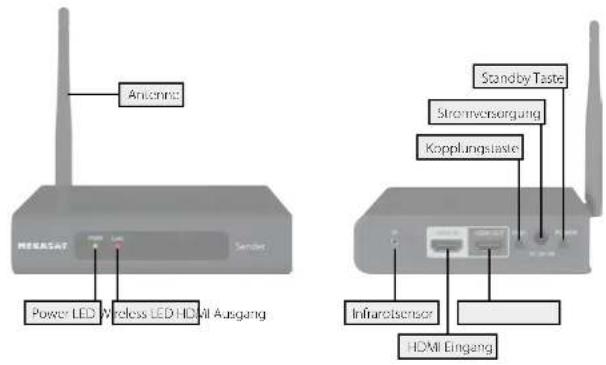

3.1 Sender

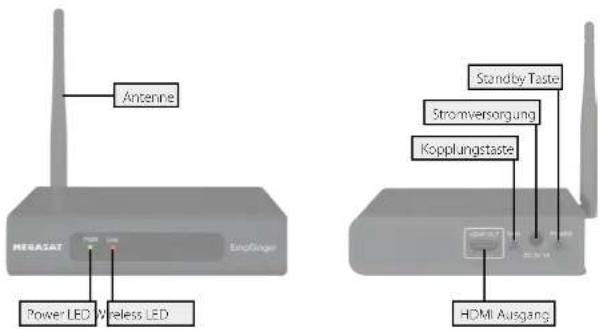

3.2 Empfänger

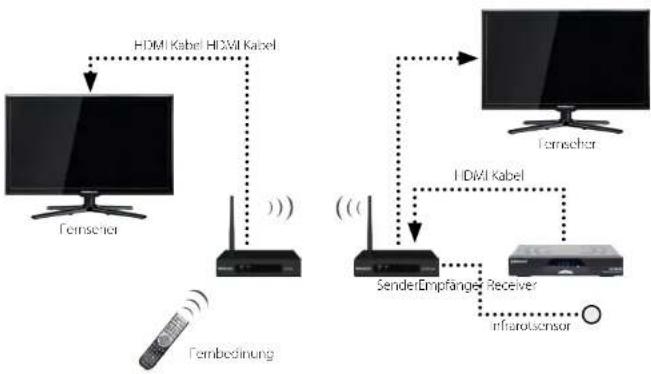

4. Installation

4.1 Anschließen des Senders an einen Fernseher und HDMI Gerät

1. Nutzen Sie das mitgelieferle HDMI Kabel und verbinden Sie den Sender (HDMI IN) mit der AV-Quelle (HDMI OUT). Der Sender verfügt über einen HDMI-Eingang für ein AV-Gerät wie z. B. Spielekonsole, Blue-Ray-Player oder HD-Receiver.
2. Verbinden Sie den Sender (HDMI OUT) mit dem Fernseher oder Beamer (HDMI IN).
3. Schließen Sie den Infrarotsensor an den Sender an und platzieren Sie ihn direkt vor dem AV-Gerät, um es mit der originalen Fernbedierung vom Empfänger aus steuern zu können.
4. Schließen Sie das mitgelieferte Netzteil an den Sender an (DC IN) und stecken Sie es in eine funktionierende Steckdose. Die LED-Anzeige leuchtet durchgehend rot, wenn der Sender an das Stromnetz angeschlossen ist.

4.2 Anschließen des Empfängers an einen Fernseher

1. Nutzen Sie das mitgelieferte HDMI Kabel und verbinden Sie den Sender (HDMI OUT) mit dem Fernseher oder Beamer (HDMI IN).
2. Schließen Sie das mitgelieferte Netzteil an den Empfänger an (DC IN) und stecken Sie es in eine funktionierende Steckdose. Die LED-Anzeige leuchtet durchgehend rot, wenn der Sender an das Stromnetz angeschlossen ist.

4. Installation

4.3 Stromversorgung für Sender und Empfänger

1. Nachdem Sie das Netzkabel in die Steckdose eingesteckt haben, drücken Sie die Standby-Tasten am Empfänger und Sender, um diese einzuschalten.
2. Vergewissern Sie sich, dass Ihr Fernseher im Modus „HDMI Eingang“ steht, und bereits eingeschaltet ist.
3. Empfänger und Sender LED-Statusanzeigen:

Power LED rot Stromversorgung AUS
Wireless LED	grün Stromversorgung EIN
	rot Wireless verbunden
	rot blinkend	Signalsuche / nicht verbunden

5. Konfigurieren der IR-Funktion mit 56 KHz

Wenn der Sender an ein Gerät angeschlossen ist, dass mit der Infrarot-Frequenz in 56 KHz arbeitet, wird die Übertragung der Fernbedienungssignale nicht richtig funktionieren. Aus diesem Grund müssen Sie die Funktion richtig konfigurieren:

1. Schalten Sie alle Geräte ein, und vergewissern Sie sich, dass das Bild des Senders auf dem TV angezeigt wird.
2. Drücken Sie die Kopplungstaste des Empfängers für ca. 2-3 Sekunden und lassen Sie die Taste wieder los. Der Hinweis „38 KHz“ wird im TV Bildschirm angezeigt.
3. Während der Hinweis „38 KHz“ angezeigt wird, drücken Sie die Kopplungstaste erneut für ca. 2-3 Sekunden und lassen Sie die Taste wieder los. Folgender Hinweis wird nun auf dem Bildschirm erscheinen: „Drücken und halten Sie eine Taste auf der Fernbedienung“.
4. Drücken und halten Sie nun eine beliebige Taste auf der Fernbedienung während der Hinweis angezeigt wird. Wiederholen Sie den Vorgang ab Schritt. 1, falls der Hinweis nicht mehr angezeigt wird.
5. Die Konfiguration ist abgeschlossen, wenn folgender Hinweis angezeigt wird: "OK Learning (56 KHz)".

6. Nun können Sie auch die 56 KHz Infrarot-Frequenz zur Fernsteuerung verwenden. Nutzen Sie eine Standard Infrarot-Frequenz mit 38 KHz, müssen Sie keine Änderungen vornehmen.

7. Fehlerbehebung

Problem Lösung
Die Betriebsanzeige (rote LED) leuchtet nicht.	Überprüfen Sie, das der Sender und Emplänger an eine funktionierenden Steckdose richtig eingesteckt sind.
Auf dem Fernsehbildschirm wird kein Vidco angezeigt.	Vergewissern Sie sich, dass Sie die richtigen Kabel ausgewählt und zwischen dem Sender-Eingang und Ausgang Ihres AV-Geräts installiert sind.Wählen Sie im TV den HDMI als Eingangsquelle (TV beim Empfänger).Überprüfen Sie die Power-LED und die Wireless-LED-Anzeige vom Sender uml Empfänger.Wireless-LED blinkt rotAchten Sie darauf, das die Reichweite zwischen dem Sender und dem Empfänger nicht zu groß ist (max. 30 m).Wände und andere Hindernisse können die Reichweite zusätzlich mindern.Wireless-LED leuchtet nichtVergewissern Sie sich, dass Sie die richtigen Kabel ausgewählt und zwischen dem Sender-Eingang und Ausgang Ihres AV-Geräts installiert sind.Vergewissern Sie sich, dass der Sender am Quellgerät angeschlossen und eingeschaltet ist.
Kein Audio • Überprüfen Sie, dass die Lautstärke amTV eingeschaltet ist (MUTE deaktiviert)
Infrarot-Sensor kann Quellgerät nicht steuern.	Überprüfen Sie, das der Infrarotsensor vor dem Quellgerät richtig platziert wurde, um die Signale zu übertragen.Ist der Sender eingeschaltet?
Das Vioe wird nicht flüssig angezeigt.	Überprüfen Sie, ob der Sender mit dem richtigen Adapter (5V/2A) vorbunden ist.

1. Technische Daten

Eigenschaften Sender Empfänger
Schnittstellen 1x HDMI Lingang (type A)1x HDMI Ausgang (type A)1x Infrarotsensor1x DC Lingang		1x HDMI Ausgang (type A)1x DC Lingang
Schalter 1x Kopplungstaste	1x Standby Taste	1x Kopplungstaste1x Standby Taste
Betriebsspannung 5 V / 2 A,	100-240 V AC / 50-60 Hz	5 V / 1 A,100-240 V AC / 50-60 Hz
Video-Auflösung bis 1080p	1080p
Video Frame Rate	30 fps bei /20 x 480 für FCC25 fps bei 720 x 576 für CE
Video Modulation	16 QAM, QPSK
IR Pass Through	30 KHz ~ 60 KHz
Band	2.4 GHz ISM Band (2403MHz ~ 2478MHz)Sprungkanalabstand:1 MHz für CE / 3 MHz für FCC
Audio	Unterstützung: I2SSamplerate: 48 kHzFrequenzband: 10 Hz ~ 20 kHz
ID Kopplung		mit Kopplungstaste
Power LED	rot	Stromversorgung AUS
	grün	Stromversorgung AN
Wireless LED	rot	Wireless verbunden
	rot blinkend	Signalsuche / nicht verbunden
Reichweite		30 Meter
Abmessungen		164 x 124 x 34 mm (B/T/H)
Temperaturbereich		0" ~ 50°C (im Betrieb), -30° ~ 70°C (im Standby)

Hinweis:

Gewicht und Abmessungen sind nicht die absolut exakten Werte. Technische Details können jederzeit ohne vorherige Ankündigung geändert werden.

Konformitätserklärung Notizen

Hiermit wird die Übereinstimmung mit folgenden Richtlinien/Normen bestätigt:

Richtlinie zur elektromagnetischen Verträglichkeit 2004/108/EG

EN 55013:2001+A1:2003+A2:2006

EN 55020:2007

EN 61000 3-2:2006 | A1:2009 | A2:2009

EN 61000-3-3:2008

Niederspannungsrichtlinie 2006/95/EG

EN 60065:2002+A1:2006+A11:2008

WEEE Reg.-Nr. DE70592344

Stand: 1.0 August 2015 // Technische Änderungen, Drucklehler und Irrtümer vorbehalten. Megasat Werke GmbH | industriestraße 4a | D-976°8 Niederlauer | www.megasattv | info@megasattv
