Produkttyp	Ladegerät
Netzspannung	220-240 V ~ 50 Hz
Nenn-Aufnahmeleistung max.	70 W
Nenn-Ausgangsspannung	6 V d.c. / 12 V d.c.
Nennausgangsstrom (6V)	2 A
Nennausgangsstrom (12V)	2 A / 4 A
Batteriekapazität	3-120 Ah
Batterietypen	6V/12V Bleisäure, AGM, Gel
Lademodi	12V 2A, 12V 4A, Wintermodus 12V 4A
Automatische Batterieerkennung	Ja
Verpolungsschutz	Ja
Überlastschutz	Ja (elektronisch und Sicherung)
LCD-Anzeige	Spannung, Ladezustand, Fehler
Schutzart	Schutzisoliert
Sicherheitshinweise	Schutzbrille und Handschuhe tragen; explosive Gase vermeiden
Reinigung	Netzstecker ziehen, mit feuchtem Tuch und Schmierseife
Garantie	24 Monate

Häufig gestellte Fragen - BC-BL 4 M EINHELL

Wie lade ich eine 12V-Batterie mit dem BC-BL 4 M?

Schließen Sie zuerst das rote Ladekabel an den Pluspol der Batterie an. Dann verbinden Sie das schwarze Kabel mit der Karosserie (bei negativer Erdung). Schließen Sie das Ladegerät an eine 230V-Steckdose an. Das Gerät erkennt automatisch die Spannung. Drücken Sie die Mode-Taste, um den gewünschten Ladestrom (2A oder 4A) zu wählen. Die LCD-Anzeige zeigt den Ladezustand an. Nach vollständiger Ladung leuchtet die Anzeige blau.

Was bedeutet das Symbol 'E' im LCD-Display?

Das Symbol 'E' (Abb.2 Pos. E) bedeutet defekte Batterie. In diesem Fall kann die Batterie nicht mehr geladen werden und sollte von einem Fachmann geprüft werden.

Kann ich auch eine 6V-Batterie laden?

Ja, das Ladegerät erkennt automatisch, ob eine 6V- oder 12V-Batterie angeschlossen ist. Bei 6V wird mit 2A geladen (Symbol 'D' im Display).

Wie berechne ich die Ladezeit?

Die ungefähre Ladezeit bis 80% Kapazität berechnet sich nach der Formel: Ladezeit (h) = Batteriekapazität (Ah) / Ladestrom (A). Der Ladestrom sollte 1/10 bis 1/6 der Batteriekapazität betragen. Beispiel: Eine 60-Ah-Batterie mit 4A Ladestrom -> 60/4 = 15 Stunden.

Was passiert bei Verpolung?

Das Ladegerät verfügt über einen Verpolungsschutz. Bei falschem Anschluss (rot an Minus, schwarz an Plus) erscheint das Symbol 'F' im Display. Trennen Sie das Gerät von Netz und Batterie, warten Sie 3 Minuten und schließen Sie es dann korrekt an.

Kann ich gefrorene Batterien laden?

Nein, laden Sie keine gefrorenen Batterien! Der Wintermodus (Symbol 'C') ist für Umgebungstemperaturen von -20°C bis +5°C vorgesehen, aber die Batterie selbst muss aufgetaut sein.

Welche Sicherheitsvorkehrungen muss ich beachten?

Tragen Sie beim Laden Schutzbrille und säurefeste Handschuhe. Vermeiden Sie Funken und offenes Feuer wegen explosiver Gase. Lüften Sie den Raum gut. Halten Sie Kinder fern. Bei Säurespritzern sofort mit viel Wasser spülen.

Wie reinige ich das Ladegerät?

Ziehen Sie vor der Reinigung den Netzstecker. Reinigen Sie das Gerät mit einem feuchten Tuch und etwas Schmierseife. Keine Lösungsmittel verwenden. Achten Sie darauf, dass kein Wasser ins Innere gelangt. Halten Sie die Lüftungsschlitze sauber.

Welche Batterietypen werden unterstützt?

Das Ladegerät ist geeignet für Bleisäure-Batterien, AGM und Gel-Batterien mit 6V oder 12V Nennspannung und einer Kapazität von 3-120 Ah.

Wo kann ich Ersatzteile bestellen?

Ersatzteile bestellen Sie unter www.isc-gmbh.info. Halten Sie dazu die Artikelnummer (10.022.22) und die Ident-Nummer (11019) bereit. Aktuelle Preise und Verfügbarkeiten finden Sie ebenfalls online.

BEDIENUNGSANLEITUNG BC-BL 4 M EINHELL

D Originalbetriebsanleitung Batterie-Ladegerät

Art.-Nr.: 10.022.22 I.-Nr.: 11019

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Gefahr!

Lesen Sie alle Sicherheits-hinweise und Anweisungen.

Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

• Beim Aufladen der Batterie unbedingt eine Schutzbrille und Handschuhe tragen! Es besteht durch die ätzende Säure erhöhte Verletzungsgefahr!
• Beim Aufladen der Batterie darf keine Kleidung aus synthetischen Stoffen getragen werden, um Funkenbildung

durch elektrostatische Entladung zu vermeiden.

• Warnung! Explosive Gase - Flammen und Funken sind zu vermeiden
• Vor dem Anschließen und Abklemmen der Batterie ist das Gerät vom Netz zu trennen.
• Das Ladegerät beinhaltet Bauteile, wie z. B. Schalter und Sicherung, die möglicherweise Lichtbogen und Funken erzeugen. Unbedingt auf gute Belüftung in der Garage oder Raum achten!
• Keine "nicht-wieder-aufladbaren Batterien" oder defekte Batterien laden.
• Beachten Sie die Hinweise des Batterieherstellers.
• Trennen Sie das Gerät vom Netz, bevor Sie die Batterie an- bzw. abklemmen.
• Achtung! Flammen und Funken vermeiden.
• Beim Laden wird explosives Knallgas frei.
• Das Ladegerät nicht auf geheizten Untergrund stellen.
• Halten Sie die Lüftungsschlitze frei von Verunreinigungen.
• Vorsicht! Batteriesäure ist ätzend. Spritzer auf Haut und Kleidung sofort mit

D

Seifenlauge abwaschen. Säurespritzer im Auge sofort mit Wasser spülen (15 min.) und Arzt aufsuchen.

• Laden Sie keine nicht ladefähigen Batterien.
• Angaben und Hinweise des Fahrzeugherstellers zum Batterieladen beachten.
• Laden Sie nicht mehrere Batterien gleichzeitig.
• Schließen Sie die Ladezangen nicht kurz.
• Das Netzanschlusskabel und die Ladeleitungen müssen in einwandfreien Zustand sein
• Halten Sie die Kinder von der Batterie und dem Ladegerät fern.
• Achtung! Bei stechenden Gasgeruch besteht akute Explosionsgefahr. Gerät nicht abschalten. Ladezangen nicht entfernen. Raum sofort gut belüften. Batterie von einem Kunden-dienst überprüfen lassen.

• Zweckentfremden Sie nicht das Kabel Tragen Sie das Ladegerät nicht am Kabel, und benützen Sie es nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.

• Kontrollieren Sie Ihr Gerät auf Beschädigungen. Defekte oder beschädigte Teile dürfen nur sachgemäß durch eine Kundendienstwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in der Bedienungsanleitung angegeben ist.

• Halten Sie die Anschlüsse sauber und schützen Sie sie vor Korrosion.
• Bei jeglichen Reinigungs- und Wartungsarbeiten ist das Gerät vom Netz zu trennen.
• Bei Anschluss und Aufladen der Batterie, bei Auffüllen von Säure bzw. Nachfüllen von destillierten Wasser sind säurefeste Schutzhandschuhe und Schutzbrille zu tragen.
• Wenn die Anschlußleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Stelle ersetzt werden, um Gefährdungen zu vermeiden.

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder

D

mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Entsorgung

Batterien: Nur über KFZ-Werkstätten, spezielle Annahmestellen oder Sondermüll-Sammelstellen. Erkundigen Sie sich in der örtlichen Gemeinde.

Erklärung des Hinweisschil- des auf dem Gerät (siehe Bild 4)

1 = Gerät ist schutzisoliert 2 = WARNUNG – Zur Verringerung eines Verletzungsrisikos Bedienungsanleitung lesen!

2. Gerätebeschreibung und Lieferumfang

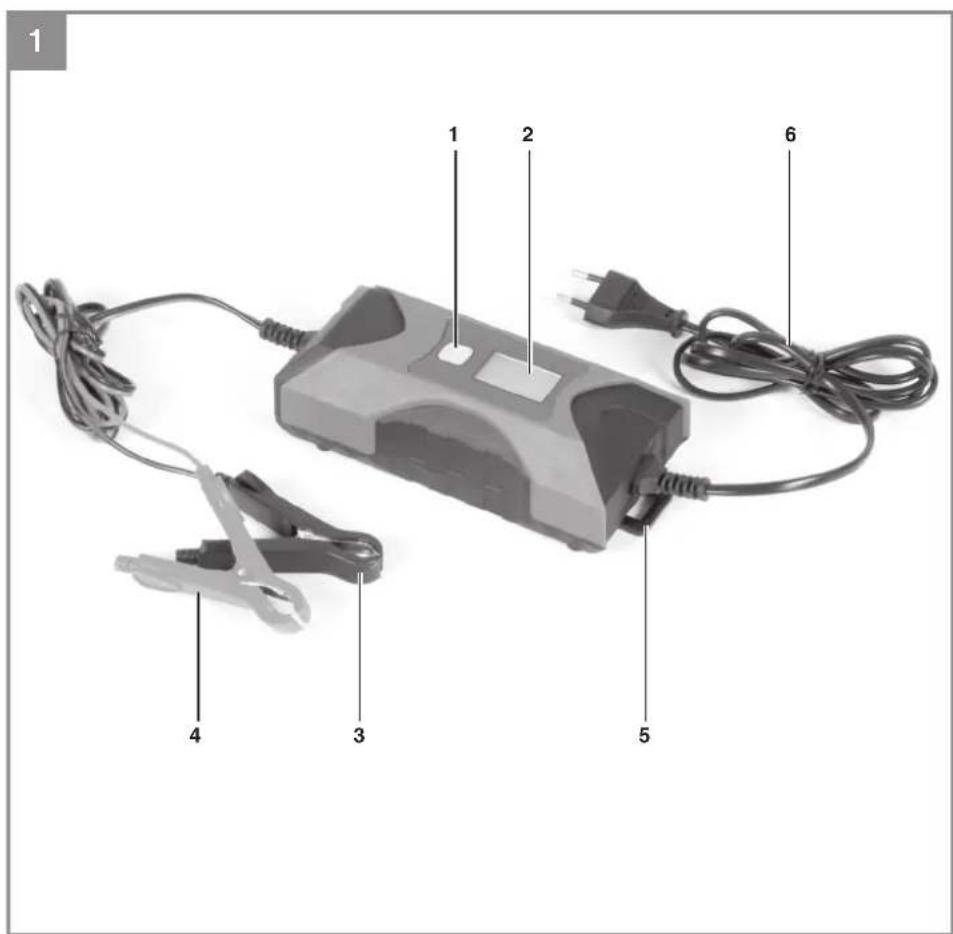

2.1 Gerätebeschreibung (Bild 1)

1Funktionstaster

2 LCD-Anzeige
3 Ladekabel schwarz (-)
4 Ladekabel rot (+)
5 Aufhängeöse
6 Netzleitung

2.2 Lieferumfang

• Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.
• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.

Gefahr!

Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

• Originalbetriebsanleitung

3. Bestimmungsgemäße Verwendung

Das Ladegerät ist zum Laden von nicht wartungsfreien oder wartungsfreien 6V/12V Starterbatterien (Bleisäureakkus) sowie für Bleigel/AGM Batterien, die bei Kraftfahrzeugen eingesetzt werden bestimmt.

Das Gerät darf nur nach dessen Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert

D

wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

4. Technische Daten

Netzspannung:....220-240 V \~ 50 Hz Nenn-Aufnahmeleistung max.:....70 W Nenn-Ausgangsspannung:.....6 V d.c. / 12 V d.c. Nennausgangsstrom bei 6 V:....2 A Nennausgangsstrom bei 12 V:....2 A / 4 A Batteriekapazität:....3-120 Ah

5. Bedienung

Beachten Sie bitte die Hinweise in den Bedienungsanleitungen für Auto, Radio, Navigationssystem usw.

Hinweis zur Automatikladung

Das Ladegerät ist ein Microprozessor gesteuertes Automatikladegerät, d.h. es ist besonders zum Laden von wartungsfreien Batterien sowie zur Langzeitladung und zur Ladeerhaltung von Batterien, die nicht ständig in Gebrauch sind, z.B. für Oldtimer, Freizeitfahrzeuge, Traktorrasenmäher und dergleichen, geeignet. Aufgrund des integrierten Mikroprozessors erfolgt das Laden in mehreren Stufen. Die letzte Ladestufe, die Erhaltungsladung, hält die Batteriekapazität bei 95 – 100 % und damit die Batterie immer vollgeladen. Der Ladevorgang muss nicht überwacht werden. Lassen Sie dennoch bei Ladung über einen längeren Zeitraum die Batterie nicht unbeaufsichtigt, damit Sie bei einer Störung das Ladegerät per Hand vom Stromnetz trennen können.

Automatische Batterieerkennung

Ist eine 12V Batterie so tief entladen, dass ihre Spannung < 8V liegt, so erkennt das Ladegerät diese als 6V Batterie und lädt sie auch als 6V Batterie. In diesem Fall kann die Batterie nicht mehr als 12V Batterie geladen werden.

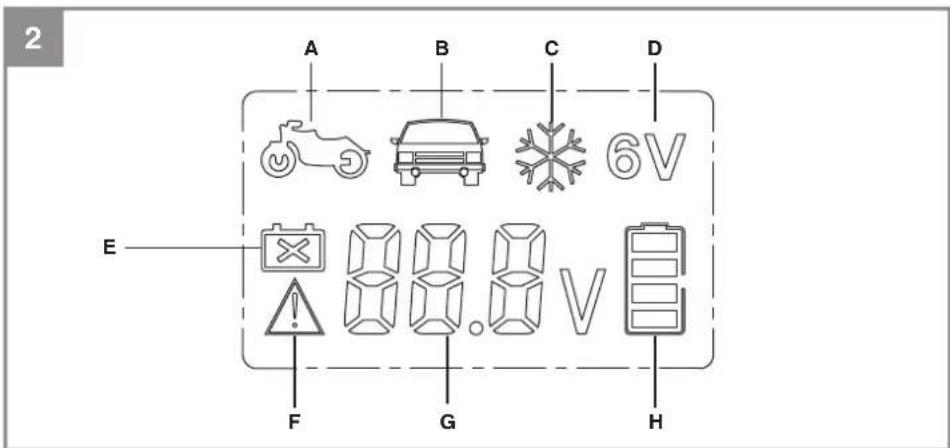

5.1 Erklärung der Symbole im LCD-Display (Abb. 2)

A Laden einer 12V Batterie (Bleisäure Batterie, AGM Batterie und GEL Batterie) mit 2A Ladestrom.
B Laden einer 12V Batterie (Bleisäure Batterie, AGM Batterie und GEL Batterie) mit 4A Ladestrom.
C Laden einer 12V Batterie (Bleisäure Batterie, AGM Batterie und GEL Batterie) im
Wintermodus mit 4A Ladestrom und einer Umgebungstemperatur von -20°C bis +5°C. Gefahr! Laden Sie keine gefrorenen Batterien.
D Laden einer 6V Batterie (Bleisäure Batterie, AGM Batterie und GEL Batterie) mit 2A Ladestrom.
E Defekte Batterie
F Klemmen falsch angeklemmt (verpolt) oder Kurzschluss
G Anzeige der Batteriespannung in Volt
H Ladezustand der Batterie in Prozent (1 Teilstrich = 25%) und Ladevorgang (Teilstrich im Batteriesymbol blinkt = Batterie wird geladen, alle Teilstriche leuchten = Batterie ist vollgeladen).

5.2 Ladeeinstellungen

Durch Drücken der Mode-Taste (Abb. 1/Pos. 1) können die Ladefunktionen 12V/2A (Abb. 2/Pos. A), 12V/4A (Abb. 2/Pos. B) und 12V/4A Wintermodus (Abb. 2/Pos. C) eingestellt werden (s. Abschnitt 5.1).

5.3 Laden der Batterie:

• Lösen oder entnehmen Sie die Batteriestopfen (falls vorhanden) von der Batterie.
• Überprüfen Sie den Säurestand Ihrer Batterie. Falls notwendig füllen Sie destilliertes Wasser ein (falls möglich). Achtung! Batteriesäure ist ätzend. Säurespritzer sofort mit viel Wasser gründlich abspülen, notfalls einen Arzt aufsuchen.
• Schließen Sie zuerst das rote Ladekabel an den Pluspol der Batterie an.
• Anschließend wird das schwarze Ladekabel entfernt von Batterie und Benzinleitung an der Karrosserie angeschlossen.
• Warnung! Im Normalfall ist der negative Batteriepol mit der Karosserie verbunden und Sie gehen zum Laden wie zuvor beschrieben vor. Im Ausnahmefall kann es möglich sein, dass der positive Batteriepol mit der Karosserie verbunden ist (positive Erdung). In diesem Fall schließen Sie das schwarze Ladekabel

D

am Minuspol der Batterie an. Anschließend verbinden Sie das rote Ladekabel, entfernt von Batterie und Benzinleitung, mit der Karosserie.

• Nachdem die Batterie an das Ladegerät angeschlossen ist, können Sie das Ladegerät an eine Steckdose mit 230 V \~ 50 Hz anschließen. Das Gerät erkennt automatisch die Nennspannung (6V oder 12V) der angeschlossenen Batterie. Die LCD Anzeige leuchtet grün. Ein Anschluss an eine Steckdose mit einer anderen Netzspannung ist nicht zulässig. Achtung! Durch das Laden kann gefährliches Knallgas entstehen, daher während des Ladens Funkenbildung und offenes Feuer vermeiden. Explosionsgefahr!
• Bei vertauschtem Anschluss der Batterieklemmen stellt der Verpolungsschutz sicher, dass Batterie und Ladegerät nicht beschädigt werden. Ist dies der Fall, entfernen Sie das Ladegerät von der Batterie und von der Netzsteckdose. Beginnen Sie den Ladevorgang nach ca. 3 Minuten Wartezeit noch einmal.

Berechnung der Ladezeit (Bild 3)

Die Ladezeit wird vom Ladezustand der Batterie bestimmt. Bei einer leeren Batterie kann die ungefähre Ladezeit bis ca. 80% Ladung mit folgender Formel berechnet werden:

Batteriekapazität in Ah

Ladezeit/h =

Amp. (Ladestrom)

Der Ladestrom sollte 1/10 bis 1/6 der Batteriekapazität betragen.

Hinweis! Beim Ladevorgang werden Gase frei. Achten Sie daher auf gute Belüftung in den Räumen.

Solange das Gerät lädt, leuchtet die LCD Anzeige grün. Ist der Ladevorgang abgeschlossen, leuchtet die LCD Anzeige blau.

5.4 Laden der Batterie beenden

• Ziehen Sie den Netzstecker aus der Steck-dose.
• Lösen Sie zuerst das schwarze Ladekabel von der Karrosserie.
• Anschließend lösen Sie das rote Ladekabel vom Pluspol der Batterie.
• Achtung! Bei positiver Erdung lösen Sie zuerst das rote Ladekabel von der Karosserie dann das schwarze Ladekabel von der

Batterie.

- Batteriestopfen wieder aufschrauben oder aufdrücken (falls vorhanden).

5.5 Batterietester für 12V Batterien

Verbinden Sie das Ladegerät mit der Batterie. Das LCD Symbol „H“ (Abb. 2) zeigt den Ladezustand (1 Teilstrich = 25%) an. Am LCD-Display wird die Batteriespannung angezeigt.

6. Überlastschutz

Das Ladegerät ist elektronisch gegen Überlastung, Kurzschluss und Verpolung geschützt. Zusätzlich sind ein oder mehrere Feinsicherungen eingebaut. Bei einem Defekt der Sicherung muss diese ausgewechselt werden und durch eine Sicherung mit gleichem Amperewert ersetzt werden. Wenden Sie sich bei Bedarf bitte an Ihre Kundendienststelle.

7. Wartung und Pfl ege der Batterie

• Achten Sie darauf, dass Ihre Batterie immer fest eingebaut ist.
• Eine einwandfreie Verbindung an das Leitungsnetz der elektrischen Anlage muss gewährleistet sein.
• Batterie sauber und trocken halten. Anschlussklemmen mit einem säurefreien und säurebeständigen Fett (Vaseline) leicht einfetten.
• Bei nicht wartungsfreien Batterien ca. alle 4 Wochen Höhe des Säurestandes prüfen und bei Bedarf nur destilliertes Wasser nachfüllen.

8. Reinigung, Wartung und Ersatzteilbestellung

Gefahr!

Ziehen Sie vor allen Reinigungsarbeiten den Netzstecker.

8.1 Reinigung

• Halten Sie Schutzvorrichtungen, Luftschlitze und Gehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.
• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.

D

• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.
  Das Ladegerät soll zur Aufbewahrung in einem trockenem Raum abgestellt werden. Die Ladeklemmen sind von Korrosion zu reinigen.

8.2 Wartung

Im Geräteinneren befin den sich keine weiteren zu wartenden Teile.

8.3 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;

• Typ des Gerätes
• Artikelnummer des Gerätes
• Ident-Nummer des Gerätes
• Ersatzteilnummer des erforderlichen Ersatzteils

Aktuelle Preise und Infos finden Sie unter www.isc-gmbh.info

9. Entsorgung und Wiederverwertung

Das Gerät befinet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoff kreislauf zurückgeführt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoff e. Defekte Geräte gehören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle bekannt ist, sollten Sie bei der Gemeindeverwaltung nachfragen.

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden.

Recycling-Alternative zur Rücksendeauff orderung:

Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten

D

10. Hinweise zur Fehlerbeseitigung

Wird das Gerät richtig betrieben, dürften keine Störungen auftreten. Bei Störungen prüfen Sie die folgenden Möglichkeiten, bevor Sie den Kundendienst verständigen.

Störung Mögliche Ursache Behebung
Gerät lädt nicht - Ladezangen falsch angeschlossen- Kontakt der Ladezangen zueinander- Batterie ist schadhaft	- rote Ladezange an Pluspol, schwarze Ladezange an Karosserie anschließen- Kontakt beseitigen- Batterie von Fachmann prüfen lassen und ggf. austauschen

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen, die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pfl ege und Wartung entstanden sind.

- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind.

- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder sonstigen natürlichen Verschleiß zurückzuführen sind.

1. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.

2. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter: www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugeräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse.

Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

D

Sehr geehrte Kundin, sehr geehrter Kunde, um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere Informationen abzurufen.

Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:

• Ersatzteile bestellen
• Aktuelle Preisauskünfte
• Verfügbarkeiten der Ersatzteile
• Servicestellen Vorort für Benzingeräte
• Defekte Geräte anmelden
• Garantieverlängerungen (nur bei bestimmten Geräten)
• Bestellverfolgung

Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info!

Telefon: 09951 / 95 920 00 · Telefax: 09951/95 917 00

E-Mail: [e-mail] · Internet: www.isc-gmbh.info

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar

EU

Konformitätserklärung

D erklärt folgende Konformität gemäß EU-Richtlinie und Normen für Artikel
GB explains the following conformity according to EU directives and norms for the following product
F déclare la conformité suivante selon la directive CE et les normes concernant l'article
I dichiara la seguente conformità secondo la direttiva UE e le norme per l'articolo
NL verklaart de volgende overeenstemming conform EU richtlijn en normen voor het product
E declara la siguiente conformidad a tenor de la directiva y normas de la UE para el artículo
P declara a seguinte conformidade, de acordo com as diretiva CE e normas para o artigo
DK attesterer følgende overensstemmelse i medfør af EU-direktiv samt standarder for artikel
S förklarar följande överensstämmelse enl. EU-direktiv och standarder för artikeln
FIN vakuuttaa, että tuote täyttää EU-direktiivin ja standardien vaatimukset
EE töendab toote vastavust EL direktiivile ja standarditele
CZ vydává nasledujici prohlášení o shodě podle směrnice EU a norem pro výrobek
SLO potrjuje sledečo skladnost s smemico EU in standardi za izdelek
SK vydáva nasledujúce prehlásenie o zhode podl'a smernice EU a noriem pre výrobok
H a cikkekhez az EU-irányvonal és Normák szerint a következő konformitást jelenti ki

PL deklaruje zgodność wymienionego poniżej artykułu z następującymi normami na podstawie dyrektywy WE.
BG декларира съответното съответствие съгласно Директива на ЕС и норми за артикул
LV paskaidro šādu atbilstību ES direktīvai un standartiem
LT apibūdina šj atitikimą EU reikalavimams ir prekės normoms
RO declară următoarea conformitate conform directivei UE și normelor pentru articolul
GR δηλώνει την ακόλουθη συμμόρφωση σύμφωνα με την Οδηγία ΕΚ και τα πρότυπα για το προϊόν
HR potvrđuje sljedeću uskladenost prema smjernicama EU i normama za artikl
BIH potvrđuje sljedeću uskladenost prema smjernicama EU i normama za artikl
RS potvrduje sledeću uskladenost prema smemicama EZ i normama za artikal
RUS следующим удостоверяется, что следующие продукты соответствуют директивам и нормам EC
UKR проголошує про зазначену нижче відповідність виробу директивам та стандартам ЄС на виріб
МК ја изјавува следната сообрзност согласно ЕУ-директивата и нормите за артикли
TR Ürünü ile ilgili AB direktifleri ve normalı gereğince aşağıda açıklanan uygunluğu belirtir
N erklærer følgende samsvar i henhold til EU-direktivet og standarder for artikel
IS Lýsir uppfyllingu EU-reglna og annarra staðla vöru

Batterieladegerät BC-BL 4 M (Einhell)

□2014/29/EU
□2005/32/EC_2009/125/EC
X 2014/35/EU
2006/28/EC
X 2014/30/EU
2014/32/EU
2014/53/EU
2014/68/EU
☐ (EU)2016/426 Notified Body:
□(EU)2016/425
X 2011/65/EU_(EU)2015/863

2006/42/EC
□ Annex IV Notified Body: Reg. No.:

□2000/14/EC_2005/88/EC

□ Annex V

□ Annex VI

Landau/Isar, den 22.03.2019

Liu/Product-ManagementWeichselgartner/General-Manager

First CE: 19 Art.-No.: 10.022.22 I.-No.: 11019 Subject to change without notice

Archive-File/Record: NAPR021271 Documents registrar: Patrick Willnecker Wiesenweg 22, D-94405 Landau/Isar

EH 05/2019 (01)
