Typ	TK 1200
Artikelnummer	43.407.44
Netzspannung	230 V ~ 50 Hz
Leistung	1.200 W
Leerlaufdrehzahl	4.500 min⁻¹
Sägeblatt	∅ 210 x ∅ 30 x 2,5 mm, 20 Zähne, Hartmetall
Max. Schnitthöhe 90°/45°	45 mm / 41 mm
Tischgröße	525 x 400 mm (mit Verbreiterung 525 x 620 mm)
Staubabsaugungsanschluss	∅ 36 mm
Gewicht (netto/brutto)	15,5 kg / 17,5 kg
Verpackungsmaße	575 x 490 x 320 mm
Sägeblattneigung	0° – 45° nach links schwenkbar
Sägeblatthöhenverstellung	0 – 45 mm
Parallelanschlag	mit zwei Anschlaghöhen
Queranschlag	mit Winkelskala (-60° bis +60°)
Sägeblattschutz	mit Anschluss für Staubabsaugung
Schiebestock	im Lieferumfang enthalten
Tischverbreiterung	werkzeuglos ausziehbar
Zubehör (optional)	HM-Sägeblatt 24 Z, 48 Z; CV-Sägeblatt 72 Z
Einsatzbereich	Längs- und Querschnitte in Massivholz, Spanplatten, furnierte Platten, Kunststoffe

Häufig gestellte Fragen - TK 1200 Herkules

Wie stelle ich die Schnitthöhe ein?

Die Sägeblatthöhe kann werkzeuglos über den dafür vorgesehenen Hebel zwischen 0 und 45 mm verstellt werden. Lösen Sie die Arretierung, stellen Sie die gewünschte Höhe ein und ziehen Sie die Arretierung wieder fest.

Wie schwenke ich das Sägeblatt für Gehrungsschnitte?

Das Sägeblatt lässt sich von 0° bis 45° nach links schwenken. Lösen Sie die Feststellschraube, neigen Sie das Sägeblatt auf den gewünschten Winkel (siehe Skala) und ziehen Sie die Schraube wieder an.

Welche Sägeblätter sind geeignet?

Die Säge nimmt Blätter mit Ø 210 mm und einer Bohrung von 30 mm auf. Empfohlen werden HM-Blätter mit 24 oder 48 Zähnen sowie CV-Blätter mit 72 Zähnen (optionales Zubehör).

Kann ich die Tischverbreiterung nachrüsten?

Die Tischverbreiterung ist bereits im Lieferumfang enthalten und kann werkzeuglos ausgezogen werden. So vergrößern Sie die Auflagefläche von 525 x 400 mm auf 525 x 620 mm.

Wie reinige ich die Kreissäge?

Entfernen Sie vor der Reinigung stets den Netzstecker. Reinigen Sie das Gerät mit einem trockenen oder leicht feuchten Tuch. Verwenden Sie keine Scheuermittel. Entfernen Sie regelmäßig Sägestaub aus den Lüftungsschlitzen und dem Sägeblattbereich.

Welche Sicherheitshinweise muss ich beachten?

Tragen Sie stets Schutzbrille und Gehörschutz. Verwenden Sie den Schiebestock bei schmalen Werkstücken. Achten Sie darauf, dass der Sägeblattschutz korrekt montiert ist. Schalten Sie das Gerät aus, bevor Sie Einstellungen vornehmen.

Wie schließe ich einen Staubsauger an?

Der Staubabsaugungsanschluss hat einen Durchmesser von 36 mm. Schließen Sie einen handelsüblichen Werkstattsauger mit passendem Adapter an, um eine effektive Staubabsaugung zu gewährleisten.

Was mache ich, wenn das Sägeblatt blockiert?

Schalten Sie das Gerät sofort aus und ziehen Sie den Netzstecker. Überprüfen Sie, ob das Werkstück verklemmt ist oder das Sägeblatt beschädigt wurde. Entfernen Sie das Werkstück vorsichtig und kontrollieren Sie das Blatt auf Risse.

Kann ich mit der TK 1200 auch Metall sägen?

Nein, die Säge ist ausschließlich für Holz, Holzwerkstoffe und Kunststoffe ausgelegt. Das Sägen von Metall kann zu Beschädigungen des Sägeblatts und des Motors führen.

Wo finde ich Ersatzteile?

Ersatzteile wie Sägeblätter, Schiebestock oder Anschläge sind über den Fachhandel oder direkt beim Hersteller Herkules erhältlich. Die Artikelnummern für Zubehör finden Sie in der Bedienungsanleitung.

BEDIENUNGSANLEITUNG TK 1200 Herkules

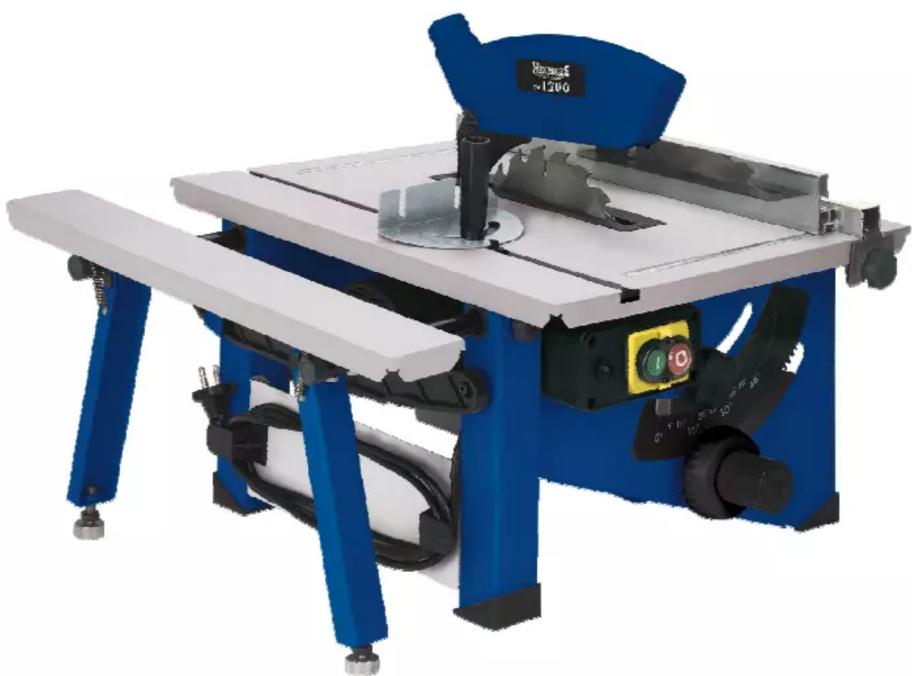

Die Tischkreissäge TK 1200 ist für vielseitige Einsatzmöglichkeiten, für Längs- und Querschnitte bei Massivholz, Spanplatten, Paneelen, furnierte oder beschichtete Möbelplatten und Kunststoffe geeignet. Für Gehrungs- und Schrägschnitte kann die Sägeeinheit um 45° gradgenau geneigt werden. Durch ihre kompakte Bauweise ist die Kreissäge ideal für den mobilen Einsatz. Der Parallelanschlag mit zwei Anschlaghöhen garantiert präzise Schnitte.

Die werkzeuglos ausziehbare Tischverbreiterung sorgt für mehr Auflagefläche.

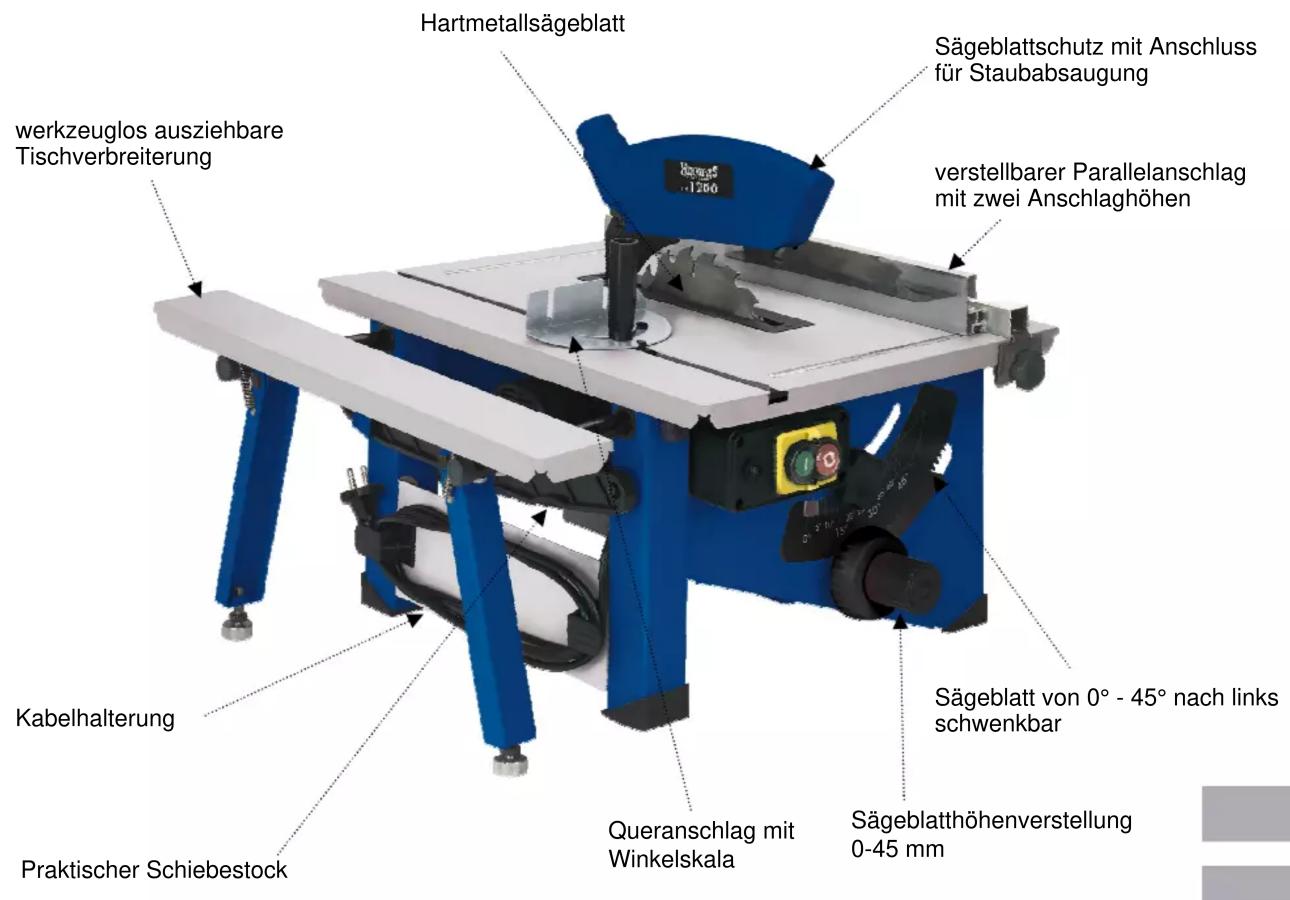

■ Werkzeuglos ausziehbare Tischverbreiterung
■ Sägeblatt von 0° - 45° nach links schwenkbar
■ Sägeblatthöhenverstellung 0 - 45 mm
■ Verstellbarer Parallelanschlag mit zwei Anschlaghöhen
■ Queranschlag mit Winkelskala (-60° - +60°)
■ Sägeblattschutz mit Anschluss für Staubabsaugung
■ Praktischer Schiebestock
■ Handlich im Format und dadurch mobil einsetzbar

CE

Als Sonderzubehör erhältlich:

HM-Sägeblatt ∅ 210 x ∅ 30, 24 Zähne

HM-Sägeblatt ∅ 210 x ∅ 30, 48 Zähne

CV-Sägeblatt ∅ 210 x ∅ 30, 72 Zähne

Art.No:

45.020.48

45.020.34

45.020.42

Logistische Daten

Typ:	TK 1200
Art.-No:	43.407.44
Ident-No:	01018
EAN Code:	4006825 556766
Verpackung:	575 x 490 x 320 mm
VE: 1 Stück
20":	308 Stück
40":	672 Stück
40" HC:	768 Stück

Gewicht netto: 15,5 kg
Gewicht brutto: 17,5 kg

Technische Daten

■ Netzspannung: 230 V ~ 50 Hz

■ Leistung: 1.200 Watt

■ Leerlaufdrehzahl n 0: 4.500 min-1

■ Hartmetall-Sägeblatt: ∅ 210 x ∅ 30 x 2,5 mm

■ Anzahl der Zähne: 20

■ Schnitthöhe 90°/ 45° max.: 45 mm / 41 mm

■ Tischgröße: 525 x 400 mm

■ Tischgröße max. mit Verbreiterung: 525 x 620 mm

■ Anschluss Staubabsaugung: ∅ 36 mm
