Produkttyp	Hemispheric IP Dome Sicherheitskamera
Modell	IPCS24510
Marke	ABUS
Aufloesung	12 MPx (4000 x 3000 Pixel)
Objektiv	Fischauge (360 Grad / 180 Grad Panorama)
Schutzklasse	IP66
IR-LEDs	Ja, integriert
Audio	Ja (eingebautes Mikrofon und Lautsprecher)
Stromversorgung	12 VDC oder PoE (Power over Ethernet)
Videoausgang	RJ45 (Ethernet)
Bildrate	Bis zu 25 fps (bei 12 MPx)
WDR	DWDR (Digital Wide Dynamic Range)
Speicher	microSD-Karte (optional, max. 1 Karte)
Alarmeingaenge	Ja, vorhanden
Alarmausgaenge	Ja, vorhanden
PTZ-Steuerung	Digital PTZ (elektronisch schwenk-, neige- und zoombar)
Konformitaet	EMV 2014/30/EU, RoHS 2011/65/EU
Reinigung	Mit trockenem, fusselfreiem Tuch; keine scharfen Reinigungsmittel
Wartung	Keine zu wartenden Teile im Inneren; niemals oeffnen
Garantie	Bei Nichtbeachten der Anleitung erlischt der Garantieanspruch

Häufig gestellte Fragen - IPCS24510 ABUS

Wie installiere ich die Kamera?

Die Kamera wird an der Decke oder Wand montiert. Beachten Sie die Montagehinweise in der Anleitung. Verwenden Sie den ABUS IP Installer zur Netzwerkkonfiguration. Schliessen Sie die Kamera uber PoE oder 12V DC an.

Wie verbinde ich die Kamera mit dem Netzwerk?

Starten Sie den ABUS IP Installer, um die Kamera im Netzwerk zu finden. Andern Sie ggf. die IP-Adresse. Greifen Sie dann uber den Internet Explorer mit der IP-Adresse der Kamera zu.

Wie richte ich die Bewegungserkennung ein?

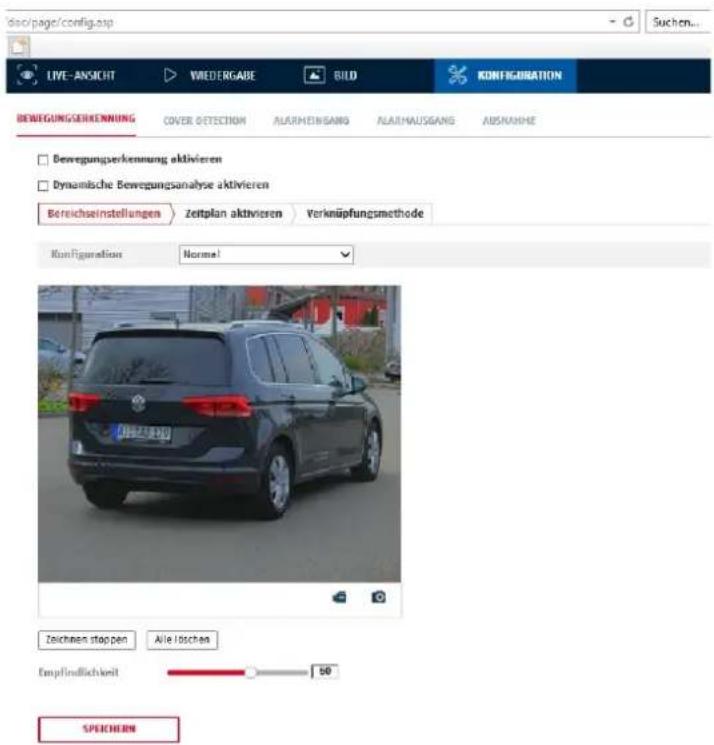

Gehen Sie zu Konfiguration > Ereignisse > Bewegungserkennung. Aktivieren Sie die Erkennung, zeichnen Sie den Uberwachungsbereich und stellen Sie die Empfindlichkeit ein. Legen Sie einen Zeitplan fest und wahlen Sie Aktionen wie E-Mail oder Aufnahme.

Welche maximale Aufloesung unterstuetzt die Kamera?

Die maximale Aufloesung betragt 12 MPx (4000 x 3000 Pixel) im Fischaugenmodus. Andere Ansichten bieten niedrigere Aufloesungen.

Kann ich die Kamera im Aussenbereich verwenden?

Ja, die Kamera hat die Schutzklasse IP66 und ist fur den Aussenbereich geeignet. Vermeiden Sie jedoch direkte Sonneneinstrahlung und extreme Temperaturen.

Wie greife ich von unterwegs auf die Kamera zu?

Nutzen Sie die ABUS Link Station App mit Cloud-Funktion (P2P). Aktivieren Sie die Funktion in der Kamera, scannen Sie den QR-Code in der App. Alternativ konfigurieren Sie DDNS und Portweiterleitung im Router.

Wie setze ich das Passwort zurueck?

Es gibt keinen hardwaremassigen Reset. Verwenden Sie den ABUS IP Installer oder die Web-Oberflache, um das Passwort zu andern. Bei Verlust des Passworts ist ein Werksreset uber den IP Installer moglich (Schaltflaeche 'Aktivieren').

Welche Speichermoeglichkeiten gibt es?

Die Kamera verfugt uber einen microSD-Kartenslot (max. 1 Karte). Zudem ist die Aufnahme auf ein NAS oder FTP-Server moglich. Konfigurieren Sie dies unter Speicherung > Aufzeichnungszeitplan.

Wie schalte ich die IR-LEDs ein oder aus?

Gehen Sie zu Konfiguration > System > Wartung > Systemwartung. Dort konnen Sie die IR-LEDs aktivieren oder deaktivieren. Im Nachtmodus schalten sie automatisch ein.

Was tun bei Verbindungsproblemen?

Uberprufen Sie die IP-Adresse und ob die Kamera im selben Subnetz ist. Stellen Sie sicher, dass DHCP aktiviert ist oder die IP manuell korrekt ist. Verwenden Sie den ABUS IP Installer zur Fehlersuche. Bei Firewall-Problemen deaktivieren Sie diese kurzzeitig.

BEDIENUNGSANLEITUNG IPCS24510 ABUS

Originalbedienungsanleitung in deutscher Sprache. Für künftige Verwendung aufbewahren!

Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieses Produkts.

Das Gerät erfüllt die Anforderungen der folgenden EU-Richtlinien: EMV Richtlinie 2014/30/EU sowie RoHS Richtlinie 2011/65/EU.

Um diesen Zustand zu erhalten und einen gefahrenlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!

Lesen Sie sich vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung durch, beachten Sie alle Bedienungs- und Sicherheitshinweise!

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Bei Fragen wenden Sie sich an ihren Facherrichter oder Fachhandelspartner!

Haftungsausschluss

Diese Bedienungsanleitung wurde mit größter Sorgfalt erstellt. Sollten Ihnen dennoch Auslassungen oder Ungenauigkeiten auffallen, so teilen Sie uns diese bitte schriftlich unter der auf der Rückseite des Handbuchs angegebenen Adresse mit.

Die ABUS Security-Center GmbH & Co. KG übernimmt keinerlei Haftung für technische und typographische Fehler und behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen.

ABUS Security-Center ist nicht für direkte und indirekte Folgeschäden haftbar oder verantwortlich, die in Verbindung mit der Ausstattung, der Leistung und dem Einsatz dieses Produkts entstehen. Es wird keinerlei Garantie für den Inhalt dieses Dokuments übernommen.

Symbolerklärung

	Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für die Gesundheit besteht, z.B. durch elektrischen Schlag.
	Ein im Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.
	Dieses Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.

Wichtige Sicherheitshinweise

	Bei Schäden die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung!
	Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch!

Sehr geehrte Kundin, sehr geehrter Kunde, die folgenden Sicherheits- und Gefahrenhinweise dienen nicht nur zum Schutz Ihrer Gesundheit, sondern auch zum Schutz des Geräts. Lesen Sie sich bitte die folgenden Punkte aufmerksam durch:

• Es sind keine zu wartenden Teile im Inneren des Produktes. Außerdem erlischt durch das Zerlegen die Zulassung (CE) und die Garantie/Gewährleistung.
  • Durch den Fall aus bereits geringer Höhe kann das Produkt beschädigt werden.
• Montieren Sie das Produkt so, dass direkte Sonneneinstrahlung nicht auf den Bildaufnehmer des Gerätes fallen kann. Beachten Sie die Montagehinweise in dem entsprechenden Kapitel dieser Bedienungsanleitung.
  • Das Gerät ist für den Einsatz im Innen- und Außenbereich (IP66) konzipiert.

Vermeiden Sie folgende widrige Umgebungsbedingungen bei Betrieb:

• Nässe oder zu hohe Luftfeuchtigkeit
  • Extreme Kälte oder Hitze
• Direkte Sonneneinstrahlung
  • Staub oder brennbare Gase, Dämpfe oder Lösungsmittel
• starke Vibrationen
  • starke Magnetfelder, wie in der Nähe von Maschinen oder Lautsprechern.
  • Die Kamera darf nicht auf unbeständigen Flächen installiert werden.

Allgemeine Sicherheitshinweise:

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen! Plastikfolien/-tüten, Styroporteile usw., könnten für Kinder zu einem gefährlichen Spielzeug werden.
  • Die Videoüberwachungskamera darf aufgrund verschluckbarer Kleinteile aus Sicherheitsgründen nicht in Kinderhand gegeben werden.
• Bitte führen Sie keine Gegenstände durch die Öffnungen in das Geräteinnere
• Verwenden Sie nur die vom Hersteller angegebenen Zusatzgeräte/Zubehörteile. Schließen Sie keine nicht kompatiblen Produkte an.
• Bitte Sicherheitshinweise und Bedienungsanleitungen der übrigen angeschlossenen Geräte beachten.
• Überprüfen Sie vor Inbetriebnahme das Gerät auf Beschädigungen, sollte dies der Fall sein, bitte das Gerät nicht in Betrieb nehmen!
• Halten Sie die Grenzen der in den technischen Daten angegebenen Betriebsspannung ein. Höhere Spannungen können das Gerät zerstören und ihre Sicherheit gefährden (elektrischer Schlag).

Sicherheitshinweise

1. Stromversorgung: Achten Sie auf die auf dem Typenschild angegebenen Angaben für die Versorgungsspannung und den Stromverbrauch.

2. Überlastung

Vermeiden Sie die Überlastung von Netzsteckdosen, Verlängerungskabeln und Adaptern, da dies zu einem Brand oder einem Stromschlag führen kann.

1. Reinigung

Reinigen Sie das Gerät nur mit einem feuchten Tuch ohne scharfe Reinigungsmittel. Das Gerät ist dabei vom Netz zu trennen.

Warnungen

Vor der ersten Inbetriebnahme sind alle Sicherheits- und Bedienhinweise zu beachten!

1. Beachten Sie die folgenden Hinweise, um Schäden an Netzkabel und Netzstecker zu vermeiden:

- Wenn Sie das Gerät vom Netz trennen, ziehen Sie nicht am Netzkabel, sondern fassen Sie den Stecker an.

- Achten Sie darauf, dass das Netzkabel so weit wie möglich von Heizgeräten entfernt ist, um zu verhindern, dass die Kunststoffummantelung schmilzt.

1. Befolgen Sie diese Anweisungen. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommen:

- Öffnen Sie niemals das Gehäuse oder das Netzteil.

• Stecken Sie keine metallenen oder feuergefährlichen Gegenstände in das Geräteinnere.

- Um Beschädigungen durch Überspannungen (Beispiel Gewitter) zu vermeiden, verwenden Sie bitte einen Überspannungsschutz.

1. Bitte trennen Sie defekte Geräte sofort vom Stromnetz und informieren Ihren Fachhändler.

Vergewissern Sie sich bei Installation in einer vorhandenen Videoüberwachungsanlage, dass alle Geräte von Netz- und Niederspannungsstromkreis getrennt sind.

Nehmen Sie im Zweifelsfall die Montage, Installation und Verkabelung nicht selbst vor, sondern überlassen Sie dies einem Fachmann. Unsachgemäße und laienhafte Arbeiten am Stromnetz oder an den Hausinstallationen stellen nicht nur Gefahr für Sie selbst dar, sondern auch für andere Personen.Verkabeln Sie die Installationen so, dass Netz- und Niederspannungskreise stets getrennt verlaufen und an keiner Stelle miteinander verbunden sind oder durch einen Defekt verbunden werden können.

Auspacken

Während Sie das Gerät auspacken, handhaben sie dieses mit äußerster Sorgfalt.

Bei einer eventuellen Beschädigung der Originalverpackung, prüfen Sie zunächst das Gerät. Falls das Gerät Beschädigungen aufweist, senden Sie dieses mit Verpackung zurück und informieren Sie den Lieferdienst.

Inhaltsverzeichnis

1. Bestimmungsgemäße Verwendung....9
2. Lieferumfang....9
3. Merkmale und Funktionen 9
4. Gerätebeschreibung....9
5. Beschreibung der Anschlüsse 10
6. Erstinbetriebnahme 10

6.1 Verwendung des ABUS IP Installers zur Kamerasuche 11
6.2 Zugriff auf die Netzwerkkamera über Web-Browser 12
6.3. Generelle Hinweise zur Verwendung der Einstellungsseiten......12
6.4 Video-Plugin installieren....12
6.5 Erstpasswortvergabe 13
6.6 Startseite (Login-Seite) 14
6.7 Benutzerkonten und Passwörter....15
6.8 Einbindung der Kamera in ABUS NVR 15
6.9 Einbindung der Kamera in ABUS Link Station App....15
6.10 Einbindung der Kamera in ABUS CMS....15

1. Benutzerfunktionen 16

7.1 Menüleiste....16
7.2 Live-Bildanzeige....17
7.3 Audio / Video-Steuerung....17
7.4 Liveansichtsmodus....17
7.5 PTZ-Steuerung....18
7.5.1 Preset-Einstellungen....18
7.5.2 Tour Einstellungen....19

1. Konfiguration ....20

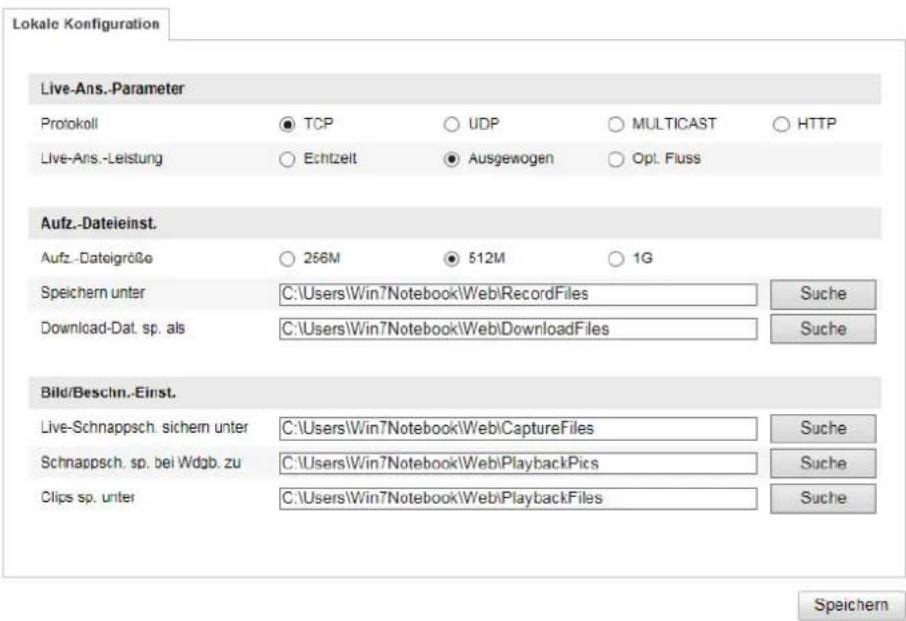

8.1 Lokale Konfiguration ....20
8.2 System 22
8.2.1 Systemeinstellungen....22
8.2.1.1 Basisinformation 22
8.2.1.2 Zeiteinstellungen....23
8.2.1.3 Sommerzeit (DST) 24
8.2.1.4 About Device....24
8.2.1.5 About Device....24
8.2.1.6 About Device....24
8.2.2 Wartung....25
8.2.2.1 Upgrade und Wiederherstellung 25

8.2.2.2 Protokoll 26
8.2.2.3 Systemwartung 26
8.2.3 Sicherheit 26
8.2.3.1 Authentifizierung ....26
8.2.3.2 IP-Adressfilter....26
8.2.3.3 Sicherheitsdienste....27

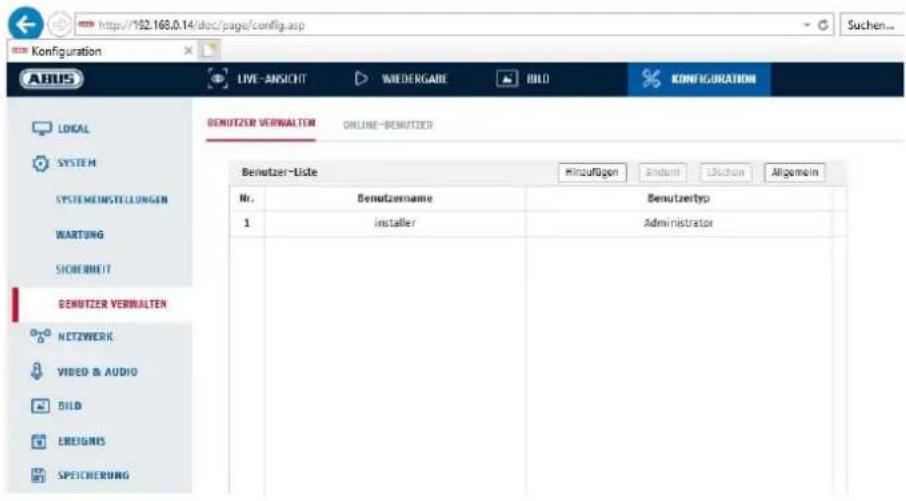

8.2.4 Benutzer verwalten 27
8.3 Netzwerk 28

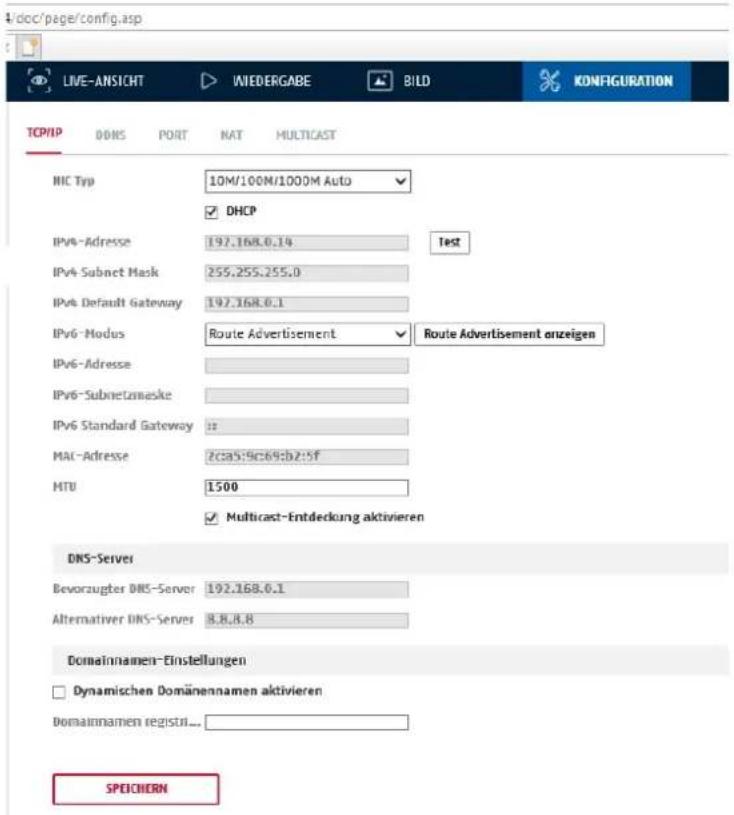

8.3.1 TCP/IP 28
8.3.2 DDNS 29
8.3.3 Port 30
8.3.4 NAT 31
8.3.5 SNMP 32
8.3.6 FTP 32

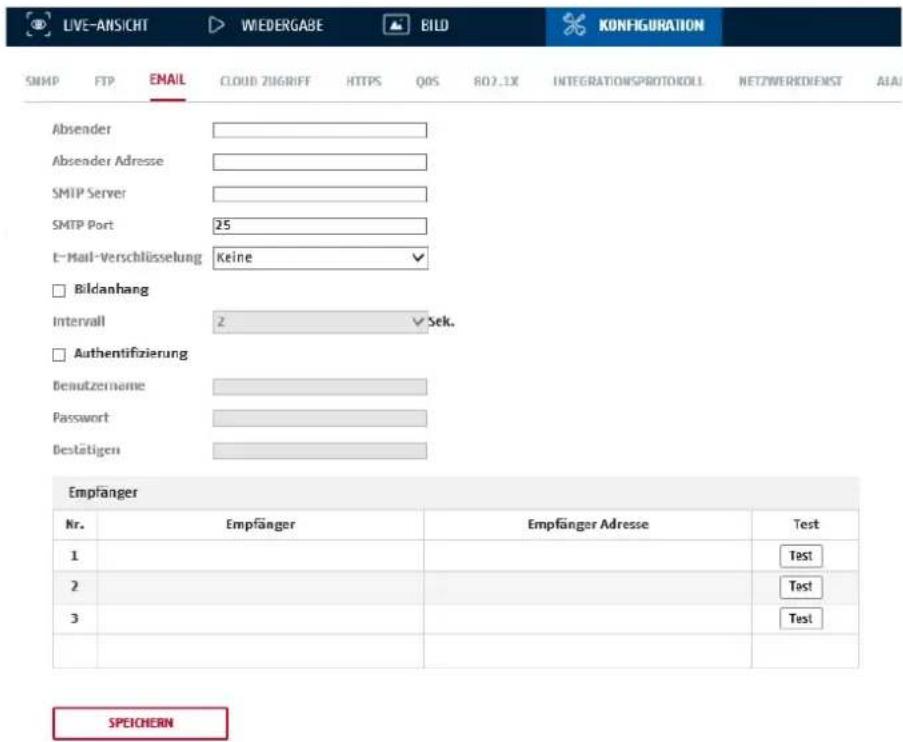

8.3.7 E-Mail 34
8.3.8 Cloud Zugriff / ABUS Link Station 35
8.3.9 HTTPS....36
8.3.10 8QoS ....36
8.3.11 802.1X 36
8.3.12 Integrationsprotokoll....36
8.3.13 Netzwerkdienst 37
8.3.14 HTTP Listening / Alarmserver 37
8.4 Video & Audio 38
8.4.1 Video Stream Einstellungen 38

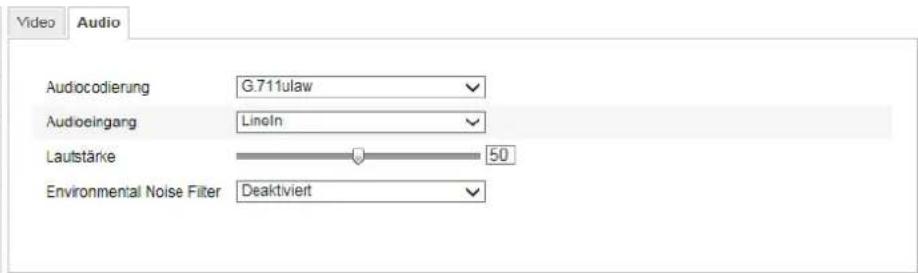

8.4.2 Audio 41
8.4.3 ROI (Region of Interest) 41
8.4.4 Stream Information....42
8.4.3 Stream Extraction 42
8.5 Bild 42
8.5.1 Anzeigeeinstellungen....42
8.5.2 OSD-Einstellungen 45
8.5.3 Privatzonen-Maskierung ....46
8.5.4 Bildüberlagerung 47
8.6 Ereignisse 48
8.6.1 Bew.-Erkennung 48
8.6.2 Cover Detection 50
8.6.3 Alarmeingang....51
8.6.4 Alarmausgang....53

8.6.5 Ausnahme ....54

8.6.6 Audio-Ausnahme Detektion....54

8.6.7 Intrusion Detection....54

8.6.9 Bereichseingang Detektion ....58

8.6.10 Bereichsausgang Detection 59

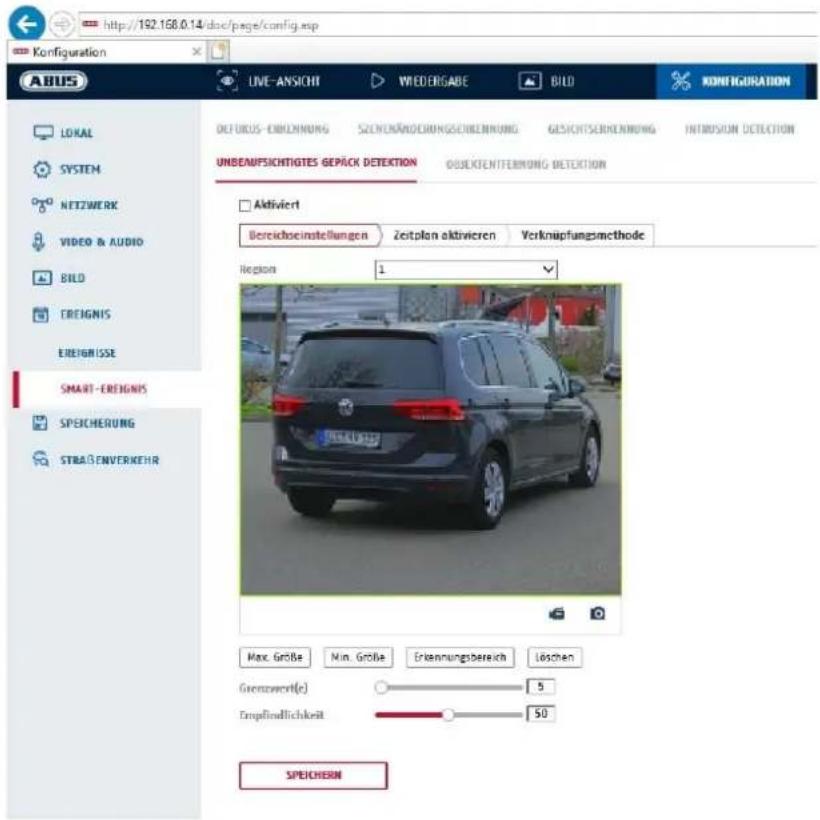

8.6.11 Unbeaufsichtigtes Gepäck Detektion 60

8.6.12 Objektentfernung Detektion 62

8.7 Speicherung....64

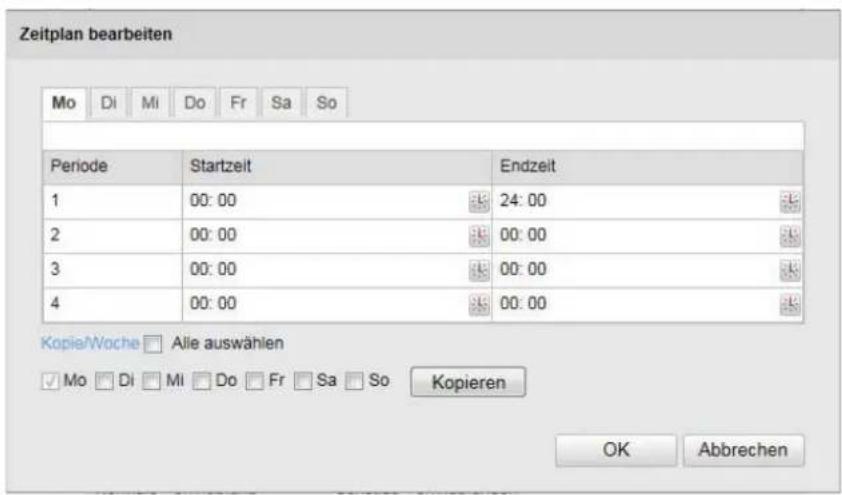

8.7.1 Aufzeichnungszeitplan....64

8.7.2 Einzelbild erfassen 65

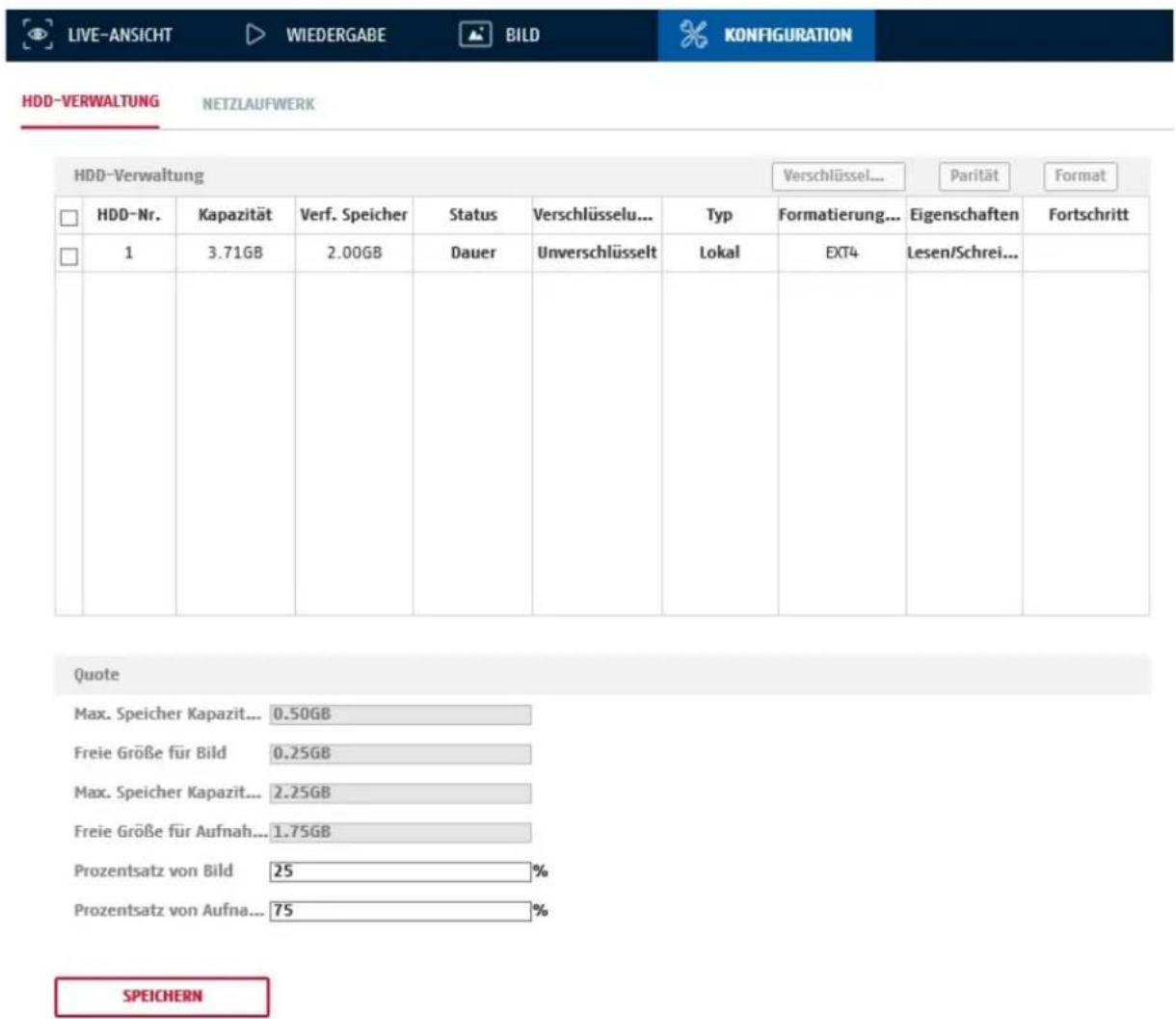

8.7.3 Speicherverwaltung....66

8.7.4 NAS 67

8.8 Personenzählung....67

8.9 Wärmekarte / Heat Map 67

8.10 Kreuzungsanalyse......67

1. Wartung und Reinigung 68

11.1 Wartung....68

11.2 Reinigung....68

1. Entsorgung....68

2. Technische Daten....69

1. Bestimmungsgemäße Verwendung

Mit der Hemispheric IP Dome Kamera wird eine leistungsfähige Überwachung realisiert. Diese Kamera hat den Vorteil, dass sie bis zu 4 Kameras ersetzen kann. Mit ihren bis zu 4 Videokanälen können neben der Fischaugenansicht auch weitere Ansichten separat eingestellt werden. Diese weitern Ansichten sind elektronisch schwenk-, neige- und zoombar. Aufzeichnungen auf eine optionale SD Karte sind möglich, dabei ist die Wiedergabe direkt über die Web-Oberfläche möglich.

2. Lieferumfang

Hemispheric IP Dome Kamera	Kurzanleitung Sicherheitshinweise

3. Merkmale und Funktionen

• 360°/180° Panoramaansichten mit bis zu 12 MPx Auflösung
• Schlichtes Design und hohe Schutzklasse (IP66)
  • Digitales, stufenloses Schwenken, Neigen und Zoomen ohne mechanische Kamerabewegung
• Frei konfigurierbare Touren (Schwenken/Neigen)
  • Power over Ethernet (PoE)
  • Bis zu 25 fps realtime Video

4. Gerätebeschreibung

Modelnummer IPC	S24510
Auflösung 12 MPx
WDR DWDR
Audio √
I/O √
IP66 √
IR-LEDs √

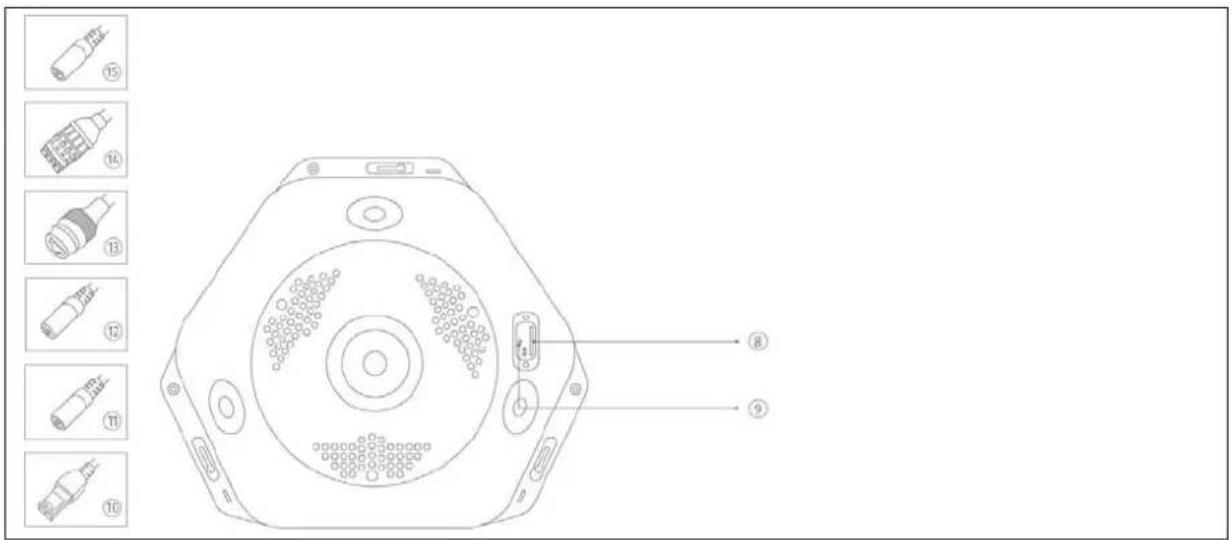

5. Beschreibung der Anschlüsse

Nr.	Beschreibung
1	Kameraabdeckung
2	Schraube, um Abdeckung zu lösen
3	Lichtsensor
4	Ob jektiv
5	IR LEDs
6	Mikrofon
7	Lautsprecher

Nr.	Beschreibung
8 Micro SD Karten Slot
9 Reset Taste
10 RS485 Anschluss (nicht verwendet)
11	Audioeingang
12	Spannungsversorgung 12 VDC
13 RJ45 Anschluss
14	Alarmein- und -ausgang
15	Audioausgang

Erstinbetriebnahme

6.1 Verwendung des ABUS IP Installers zur Kamerasuche

Installieren und starten Sie den ABUS IP Installer. Dieser ist über die ABUS Web-Seite www.abus.com beim jeweiligen Produkt verfügbar.

Die IP Kamera sollte nun in der Auswahlliste erscheinen, ggf. noch mit nicht zu dem Zielnetzwerk passender IP Adresse. Die IP-Einstellungen der Kamera können über den IP Installer geändert werden.

Über die Schaltfläche „Browser“ kann eine zuvor gewählte Kamera direkt im Internet-Browser geöffnet werden (es wird der als Standardbrowser unter Windows eingestellte Browser verwendet).

6.2 Zugriff auf die Netzwerkkamera über Web-Browser

Aufgrund der fehlenden Unterstützung von Drittanbieterplugins bei z.B. Mozilla Firefox oder Google Chrome wir aktuell nur der Internet Explorer 10/11 für die Videodarstellung unterstützt.

Geben Sie die IP Adresse der Kamera in die Adressleiste des Browsers ein (beim Internet-Explorer muss bei geändertem http Port zusätzlich „http://“ vor der IP Adresse eingegeben werden.

6.3. Generelle Hinweise zur Verwendung der Einstellungsseiten

Funktionselement Beschreibeun	g
	Vorgenommene Einstellungen auf der Seite speichern.Es ist darauf zu achten, dass Einstellungen nur nach Drücken der Schaltfläche für das Speichern übernommen werden.
	Funktion aktiviert
	Funktion deaktiviert
	Listenauswahl
	Eingabefeld
	Schieberegler

6.4 Video-Plugin installieren

Internet Explorer

Für die Videodarstellung im Internet-Explorer wird ein sogenanntes Web-Plung bzw. ActiveX Plugin verwendet. Dieses Plugin muss im Browser installiert werden. Eine Entsprechende Abfrage für die installation erscheint direkt nach Eingabe von Benutzername und Passwort.

Falls die Installation des ActiveX Plugins im Internet Explorer geblockt wird, so ist es nötig die Sicherheitseinstellungen für die ActiveX Installation/Initialisierung zu reduzieren.

Mozilla Firefox

Unter der aktuellen Version von Mozilla Firefox ist aktuelle keine Videodarstellung möglich.

Google Chrome

Unter der aktuellen Version von Google Chrome ist keine Videodarstellung möglich.

Microsoft Edge

Unter der aktuellen Version von Microsoft Edge ist aktuelle keine Videodarstellung möglich.

6.5 Erstpasswortvergabe

Aus IT-Sicherheitsgründen wird gefordert ein sicheres Kennwort mit entsprechender Verwendung von Kleinbuchstaben, Großbuchtstaben, Zahlen und Sonderzeichen zu verwenden.

Ab Werk ist kein Kennwort vergeben, dies muss bei der ersten Verwendung der Kamera vergeben werden. Dies Kann über den ABUS IP-Installer (Schaltfläche „Aktivieren“) oder über die Web-Seite geschehen.

Ein sicheres Kennwort muss mindestens folgende Anforderungen erfüllen:

- 8-16 Zeichen

- Gültige Zeichen: Zahlen, Kleinbuchstaben, Großbuchstaben, Sonderzeichen ( ! \$ % & / ( ) = ? + - )

- 2 verschiedene Arten von Zeichen müssen verwendet werden

6.6 Startseite (Login-Seite)

Nach Eingabe der IP Adresse in die Adresszeile des Browsers und Öffnen der Seite erscheint die Startseite in der Sprache der Spracheinstellung für den Internet-Explorer (Windows Einstellung).

Folgende Sprachen werden unterstützt: Deutsch, Englisch, Französisch, Niederländisch, Dänisch und Italienisch.

Falls eine Sprache nicht unterstützt wird, so wird die Web-Seite in Englisch angezeigt.

6.7 Benutzerkonten und Passwörter

Übersicht der Benutzertypen mit den Bezeichnungen des Benutzernamens, der Standard-Passwörter und der entsprechenden Privilegien:

Benutzertyp Benutzername Standard-Passwort Privile			gien
Administrator(für Zugriff über Web-Browser, Mobil-App oder Aufzeichnungsgerät)	installer		Vollzugriff
Benutzer(für Zugriff über Web-Browser)			Wiedergabe SD/NASLiveansichtEinzelbildsuche SD/NAS

6.8 Einbindung der Kamera in ABUS NVR

Folgende Daten sind für die Einbindung der Kamera in ABUS NVR notwendig:

• IP Adresse / Domänenname
• Server Port (Standard 8000)
- Benutzername: admin
• Passwort: (vergeben und veränderbar durch admin)

6.9 Einbindung der Kamera in ABUS Link Station App

Über P2P Cloud Funtion:

• QR Code oder 9-stelliger Teil der Software-Seriennummer (Beispiel: IPCS6213020210121AAWRF12345678)

- Vergebenes Passwort für die P2P-Cloud Funktion

Alternativ:

Folgende Daten sind für die Einbindung der Kamera über die IP Adresse notwendig:

• IP Adresse / Domänenname
• Server Port (Standard 8000)
- Benutzername: installer
• Passwort: (vergeben und veränderbar durch Installer)

6.10 Einbindung der Kamera in ABUS CMS

Folgende Daten sind für die Einbindung der Kamera in ABUS CMS Software notwendig:

• IP Adresse / Domänenname
- http Port (Standard 80)
- rtsp Port (Standard 554)
- Benutzername: installer
• Passwort: (vergeben und veränderbar durch Installer)

7. Benutzerfunktionen

Öffnen Sie die Startseite der Netzwerkkamera. Die Oberfläche ist in folgende Hauptbereiche unterteilt:

Audio/Video -Steuerung

7.1 Menüleiste

Wählen Sie durch Klicken des entsprechenden Registers „Liveansicht“ „Wiedergabe“, „Konfiguration“ oder „Protokoll“ aus.

Schaltfläche Beschreibung
	installer
	LOGOUT
Live-Ansicht Livebild-Anzeige
Wiedergabe Wiedergaben von Videodaten auf der microSD Karte
Bild		Bildabruf von gespeicherten Einzelbildern (z.B. erfasste Kennzeichen)
Datenanalyse Auswertung von Zählstatistiken
Konfiguration Konfigurationsseiten der Hemispheric Kamera

7.2 Live-Bildanzeige

Mittels Doppelklick können Sie in die Vollbildansicht wechseln.

Schaltfläche Beschreibung
	4:3 Ansicht aktivieren
	16:9 Ansicht aktivieren
	Originalgröße anzeigen
	Ansicht automatisch an Browser anpassen

7.3 Audio / Video-Steuerung

Schaltfläche	Beschreibung
	Sofortbild (Momentaufnahme) auf PC
	Manuelle Aufzeichnung auf PC starten / stoppen
	Digitaler Zoom

7.4 Liveansichtsmodus

Dekoder-Optionen

Software: Im Reiter „Hardware“ ist der Anzeigemodus „Fisheye-Ansicht“ nötig. Anschließend kann der Reiter „Software“ ausgewählt werden.

Es stehen dann bis zu 14 verschiedene software-dekodierte Anzeigemodi im Browser (nur IE11) zur Verfügung (je nach Installationsart).

Eingebunden in einen ABUS NVR wird die Kamera dann nur mit einem Kanal (Fischauge) angezeigt.

Hardware:

Dekoder-Option	Installationsart Decke Wand Tisch
Software	Ansichten	14 AnsichtenFisheye, 180°Panorama, 360°Panorama, 360°Panorama + PTZ, 360° Panorama + 3 PTZ, 360°Panorama + 6 PTZ, 360° Panorama + 8 PTZ, 2 PTZ, 4 PTZ,Fishye + 3 PTZ,Fisheye + 9 PTZ, Halbkugel, ARHalbkugel, Zylinder	7 AnsichtenFisheye, Panorama, Panorama + 3 PTZ, Panorama + 8 PTZ, 4 PTZ, Fisheye + 3 PTZ, Fisheye + 9 PTZ	11 AnsichtenFisheye, 180°Panorama, 360°Panorama, 360°Panorama + PTZ, 360° Panorama + 3 PTZ, 360° Panorama + 6 PTZ, 360°Panorama + 8 PTZ, 4 PTZ, Fisheye + 3 PTZ, Fisheye + 9 PTZ, Zylinder
Hardware		6 Ansichten:Fisheye, 180°Panorama,Panorama, 4 PTZ, Fisheye + 3 PTZ, PTZ Fusion

PTZ Fusion: Die Kamera befüllt nur einen Video-Kanal mit eine Quad-Ansicht in alle 4 Richtungen.

7.5 PTZ-Steuerung

Um die PTZ-Steuerung einzublenden klicken Sie in der Liveansicht auf das Feld

Schaltfläche Beschreibung
		Pfeiltasten:Steuerung der Schwenk- Neigebewegungen 360^ Drehung starten / stoppen
		Zoom - / Zoom +
		Fokus - / Fokus +
		Ein- / Auszoomen (Digital-Zoom)
		Anpassung PTZ-Geschwindigkeit

7.5.1 Preset-Einstellungen

Die Funktion ist nur in einem Ansichtmodus mit PTZ Kanal verfügbar. Wählen Sie den Reiter Preset aus um bis zu 255 Preset-Positionen zu rufen, setzen und zu löschen. Benutzen Sie die PTZ-Steuerschaltflächen um die gewünschte Postion auszuwählen.

Klicken Sie die Schaltfläche um das Preset zu speichern.

Schaltfläche Beschreibung
	Auswahl der gewünschten Preset-Position. Die ausgewählte Position ist blau hinterlegt.
	Aufrufen der Postion
	Erstellen der Position
	Löschen der Position

Es ist zu beachten, dass die Zoom Position nicht im Preset gespeichert wird. Preset Positionen sollten daher immer im voll-ausgezoomen Zustand abgespeichert werden.

7.5.2 Tour Einstellungen

Die Funktion ist nur in einem Ansichtmodus mit PTZ Kanal verfügbar. Eine Tour besteht aus einer Reihe aus Presets. Sie können bis zu 32 Touren mit bis zu je 32 Presets erstellen.

Bitte beachten Sie, dass die Presets, welche zu einer Tour hinzugefügt werden sollen, bereits vordefiniert sind.

Um eine neue Tour zu erstellen, gehen Sie bitte wie folgt vor:

Wählen Sie den Reiter Patrouille aus. Wählen Sie die gewünschte Tour aus. Um der Tour Presets hinzuzufügen klicken Sie auf die Schaltfläche . Wählen Sie das gewünschte Preset aus und stellen Sie die Patrouillendauer und – geschwindigkeit ein.

Tourdauer Verweildauer auf einer Preset-Position. Nach Ablauf der Zeit wechselt die Kamera zum nächsten Preset.

Tourgeschwindigkeit Einstellen der Bewegungsgeschwindigkeit zum nächsten Preset.

Schaltfläche Beschreibung
	Auswahl der gewünschten Tour.Durch anklicken der Schaltfläche ✗ bei Preset 1 wird die Tour zurückgesetzt.
3 Preset3 5s 20	Hinzugefügte Preset-Position mit Tourdauer und Tourgeschwindigkeit.
	Tour starten
	Tour stoppen
	Tour speichern
	Löschen der Preset-Position, bei Preset 1 wird die komplette Tour gelöscht

8. Konfiguration

8.1 Lokale Konfiguration

Unter dem Menüpunkt „Lokale Konfiguration“ können Sie Einstellungen für die Live-Ansicht, Dateipfade der Aufzeichnung und Momentaufnahmen vornehmen.

Live-Ansicht Parameter

Hier können Sie den Protokolltyp und die Live-Ansicht-Leistung der Kamera einstellen.

Protokoll

TCP: Vollständige Bereitstellung der Streaming-Daten sowie eine hohe Videoqualität, dies beeinflusst jedoch die Echtzeitübertragung

UDP: Echtzeit Audio- und Video Übertragung

MULTICAST: Verwendung des Multicastprotokolls (die Netzwerkkomponenten müssen Multicast unterstützen). Weitere Multicast Einstellungen befinden sich unter Konfiguration / Netzwerk.

HTTP: Bietet gleiche Qualität wie TCP, jedoch werden spezielle Ports unter den Netzwerkeinstellungen nicht konfiguriert.

Live-Ansicht-Performance

Hier können Sie die Einstellung der Performance für die Live Ansicht vornehmen.

Live-Indikator

Sobald diese Funktion aktiviert ist, dann wird bei verwendeter und ausgelöster Bewegungserkennung ein Rahmen um den ausgelösten Bereich im Livebild angezeigt.

Bildformat

Einstellung, in welchem Format das Einzelbild aus der Liveansicht (Schaltfläche Sofortbild) gespeichert werden soll (JPEG, BMP).

Aufzeichnung-Dateieinstellungen

Hier können Sie die Dateigröße für Aufzeichnungen, den Aufzeichnungspfad und den Pfad für heruntergeladene Dateien definieren. Um die Änderungen zu übernhemen klicken Sie auf „Speichern“.

Aufzeichnung-Dateigröße

Sie haben die Auswahl zwischen 256 MB, 512 MB und 1 GB als Dateigröße für die Aufzeichnungen und heruntergeladenen Videos zu wählen.

Speichern unter

Sie können hier den Dateipfad festlegen, welcher für manuelle Aufzeichnungen verwendet werden soll. Als Standard-Pfad wird C:\\\Web\RecordFiles verwendet.

Download.Datei speichern als

Hier können Sie den Dateipfad für heruntergeladene Videos hinterlegen. Standardmäßig ist folgender Pfad hinterlegt: C:\\\Web\DownloadFiles

Bild-Speich.-Einstellungen

Hier können Sie die Pfade für Sofortbilder, Schnappschüsse während der Wiedergabe und zugeschnitte Videos hinterlegen.

Live-Schnappschuss sichern unter

Wählen Sie den Dateipfad für Sofortbilder aus der Liveansicht aus. Standardmäßig ist folgender Pfad hinterlegt: C:\\\Web\CaptureFiles

Schnappschuss speichern bei Wiedergabe

Sie können hier den Pfad hinterlgen unter welchem die Sofortaufnahmen aus der Wiedergabe gespeichert werden soll. Standardmäßig ist folgender Pfad hinterlegt: C:\\\Web\PlaybackPics

Clips sp. Unter

Hier können Sie den Speicherpfad hinterlegen, unter welchem zugeschnittene Videos hinterlegt werden sollen. Standardmäßig ist folgender Pfad hinterlegt: C:\\\Web\PlaybackFiles

8.2 System

8.2.1 Systemeinstellungen

8.2.1.1 Basisinformation

Basisinfo

Gerätename:

Hier können Sie einen Gerätenamen für die Kamera vergeben. Klicken Sie auf „Speichern“ um diesen zur übernehmen.

Modell:

Anzeige der Modellnummer

Seriennummer:

Anzeige der Seriennummer

Firmware-Version:

Anzeige der Firmware Version

Cod.-Version:

Anzeige der Codierungsversion

Anzahl Kanäle:

Anzeige der Kanalanzahl

Anzahl HDDs/SDs:

Anzahl der installierten Speichermedien (SD-Karte, max. 1)

Anzahl Alarmeingänge:

Anzeige der Alarmeingang-Anzahl

Anzahl Alarmausgänge:

Anzeige der Alarmausgang-Anzahl

8.2.1.2 Zeiteinstellungen

Zeitzone

Auswahl der Zeitzone (GMT)

Zeiteinstellungsmethode

NTP

Mit Hilfe des Network Time Protokolls (NTP) ist es möglich, die Uhrzeit der Kamera mit einem Zeitserver zu synchronisieren.

Aktivieren Sie NTP um die Funktion zu nutzen.

Server-Adresse

IP-Serveradresse des NTP Servers.

NTP-Port

Netzwerk-Portnummer des NTP Dienstes (Standard: Port 123)

NTP-Aktualisierungsintervall

1-10080 Min.

Man. Zeitsynchron.

Gerätezeit

Anzeige der Gerätezeit des Computers

Zeiteinstellung

Anzeige der aktuellen Uhrzeit anhand der Zeitzonen-Einstellung.

Klicken Sie „Synchr. mit Comp-Zeit“ um die Gerätezeit des Computers zu übernehmen.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

8.2.1.3 Sommerzeit (DST)

Sommerzeit

Sommerzeit aktivieren

Wählen Sie „Sommerzeit“, um die Systemzeit automatisch an die Sommerzeit anzupassen.

Startzeit

Legen Sie den Zeitpunkt für die Umstellung auf Sommerzeit fest.

Endzeit

Legen Sie den Zeitpunkt der Umstellung auf die Winterzeit fest.

i	Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

8.2.1.4 About Device

Die RS-232 Schnittstelle für Servicezwecke.

8.2.1.5 About Device

Die Funktion wird nicht unterstützt.

8.2.1.6 About Device

Anzeige von Open Source Lizenzinformationen

8.2.2 Wartung

8.2.2.1 Upgrade und Wiederherstellung

Neustart

Klicken Sie „Neustart“ um das Gerät neu zu starten.

Standard

Wiederherst.

Klicken Sie „Wiederherst.“ um alle Parameter bis auf die IP-Parameter auf Standardvorgaben zurückzusetzen.

Standard

Wählen Sie diesen Punkt aus um alle Parameter auf Standardvorgaben zurückzusetzen.

Konf. Datei imp.

Konfig-Datei

Wählen Sie hier den Dateipfad um eine Konfigurations-Datei zu importieren.

Status

Anzeige des Import-Status

Konf.-Datei exp.

Klicken Sie Exportieren um eine Konfigurationsdatei zu exportieren.

Remote-Upgrade

Firmware

Wählen Sie den Pfad aus, um die Kamera mit einer neuen Firmware zu aktualisieren.

Status

Anzeige des Upgrade-Status.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

8.2.2.2 Protokoll

In diesem Punkt können Log-Informationen der Kamera angezeigt werden. Damit Log-Informationen gespeichert werden muss eine SD-Karte in der Kamera installiert sein.

8.2.2.3 Systemwartung

IR-Licht aktivieren

In diesem Punkt kann das integrierte IR-Licht im Nachtmodus aktiviert oder deaktiviert werden.

8.2.3 Sicherheit

8.2.3.1 Authentifizierung

In diesem Menüpunkt können Einstellungen zur Sicherheit bzw. Verschlüsselung des Zugriffs auf die Web-Seite der Kamera sowie den Abruf des Videostroms über das RTSP Protokoll vorgenommen werden.

RTSP-Authentifizierung: Es werden die Authentifizierungsmechanismane „digest“ und „basic“ unterstützt. Die Einstellung „digest“ wird empfohlen, falls der Client dies unterstützt.

WEB-Authentifizierung: Es werden die Authentifizierungsmechanismane „digest“ und „basic“ unterstützt. Die Einstellung „digest/basic“ bietet eine größere Kompatibilität zu verschiedenen Clients.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

8.2.3.2 IP-Adressfilter

IP-Adressfilter aktivieren

Setzen des Auswahlhakens aktiviert die Filterfunktion.

IP-Adressfiltertyp

Erlaubt: Die weiter unten definierten IP Adressen werden für einen Zugang zur Kamera akzeptiert. Verboten: Die weiter unten definierten IP Adressen werden geblockt. Die Eingabe einer IP erfolg über das Format xxx.xxx.xxx.xxx.

8.2.3.3 Sicherheitsdienste

Sperre für illegale Anmeldung aktivieren

Bei Aktivierung dieser Funktion wird bei fünfmaliger Falscheingabe von Benutzername oder Passwort der Kamerazugriff über die Web-Oberfläche gesperrt.

8.2.4 Benutzer verwalten

Unter diesem Menüpunkt können Sie Benutzer hinzufügen, bearbeiten oder löschen.

Um einen Benutzer hinzuzufügen bzw. zu bearbeiten, klicken Sie auf „Hinzufügen“ bzw. „Ändern“.

Es erscheint ein neues Fenster mit den Daten und Berechtigungen.

Benutzername

Vergeben Sie hier den Benutzernamen, der für den Zugang zur Kamera eingegeben werden muss

Benutzertyp

Wählen Sie hier einen individuellen Benutzertyp für die Benutzerkennung.

Sie haben die Auswahl zwischen zwei vordefinierten Stufen: Bediener oder Benutzer.

Als Bediener haben Sie folgende Remote-Funktionen zur Verfügung: Live-Ansicht, PTZ-Steuerung, Manuelle Aufzeichnung, Wiedergabe, Zwei-Wege-Audio, Suche/ Arbeitsstatus abfragen.

Als Benutzer haben Sie folgenden Remote-Funktionen zur Verfügung: Wiedergabe, Suche/ Arbeitsstatus abfragen.

Um weitere Funktionen hinzuzufügen, wählen Sie das gewünschte Kontrollkästchen an.

Kennwort

Vergeben Sie hier das Passwort, welches der entsprechende Benutzer für den Zugang zur Kamera eingeben muss.

Bestätigen

Bestätigen Sie das Passwort durch erneute Eingabe.

Übernehmen Sie die getroffenen Einstellungen mit „OK“. Klicken Sie „Abbrechen“ um die Daten zu verwerfen.

8.3 Netzwerk

8.3.1 TCP/IP

Um die Kamera über ein Netzwerk bedienen zu können, müssen die TCP/IP-Einstellungen korrekt konfiguriert werden.

NIC-Einstell.

NIC-Typ

Wählen Sie die Einstellung für ihren Netzwerkadapter.

Sie haben die Auswahl zwischen folgenden Werten: 10M Half-dup; 10M Full-dup; 100M Half-dup;

Falls ein DHCP-Server verfügbar ist, klicken Sie DHCP an, um automatisch eine IP-Adresse und weitere Netzwereinstellungen zu übernehmen. Die Daten werden automatisch von dem Server übernommen und können nich manuell geändert werden.

Falls kein DHCP-Server verfügbar ist füllen Sie bitte folgende Daten manuell aus.

IPv4-Adresse

Einstellung der IP-Adresse für die Kamera.

IPv4 Subnetzmaske

Manuelle Einstellung der Subnetzmaske für die Kamera.

IPv4-Standard-Gateway

Einstellung des Standard-Routers für die Kamera

IPv6 Modus

Manuell: Manuelle Konfiguration der IPv6 Daten

DHCP: Die IPv6 Verbindungsdaten werden vom DHCP Server bereitgestellt.

Route Advertisement: Die IPv6 Verbindungsdaten werden vom DHCP Server (Router) in Verbindung mit dem ISP (Internet Service Provider) bereitgestellt.

IPv6 Adresse

Anzeige der IPv6 Adresse. Im IPv6 Modus „Manuell“ kann die Adresse konfiguriert werden.

IPv6 Subnetzmaske

Anzeige der IPv6 Subnetzmaske.

IPv6 Standard Gateway

Anzeige des IPv6 Standard Gateways (Standard Router)

MAC-Adresse

Hier wird die IPv4 Hardware-Adresse der Kamera angezeigt, diese können Sie nich verändern.

MTU

Einstellung der Übertragungseinheit, wählen Sie einen Wert 500 – 9676. Standardmäßig ist 1500 voreingestellt.

DNS-Server

Bevorzugter DNS-Server

Für einige Anwendungen sind DNS-Servereinstellungen erforderlich. (z.B. E-Mail-Versand) Geben Sie hier die Adresse des bevorzugten DNS-Servers ein.

Altern. DNS-Server

Falls der bevorzugte DNS-Server nicht erreichbar sein sollte, wird dieser alternative DNS-Server verwendet. Bitte hinterlegen Sie hier die Adresse des alternativen Servers.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

8.3.2 DDNS

DynDNS oder DDNS (dynamischer Domain-Name-System-Eintrag) ist ein System, das in Echtzeit Domain-Name-Einträge aktualisieren kann. Die Netzwerkkamera verfügt über einen integrierten DynDNS-Client, der selbstständig die Aktualisierung der IP-Adresse bei einem DynDNS-Anbieter durchführen kann. Sollte sich die

Netzwerkkamera hinter einem Router befinden, empfehlen wir die DynDNS-Funktion des Routers zu verwenden.

DDNS aktivieren: Das Setzen des Auswahlhakens aktiviert die DDNS-Funktion. DDNS Typ: Wählen Sie einen Serviceanbieter für den DDNS Service aus.

Server-Adresse: IP Adresse des Dienstanbieters

Domäne: Registrierter Hostname beim DDNS-Serviceanbieter (wenn vorhanden)

Port: Port des Service (wenn vorhanden)

Benutzername: Benutzererkennung des Kontos beim DDNS-Serviceanbieter

Kennwort: Kennwort des Kontos beim DDNS-Serviceanbieter

Für den DynDNS Zugriff über einen Router muss eine Portweiterleitung aller relevanten Ports (mindestens RTSP + HTTP) im Router eingerichtet werden.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“. Bei Änderungen in der Netzwerkkonfiguration muss die Kamera neu gestartet werden (System \ Wartung \ Neustart)

8.3.3 Port

Falls Sie auf die Kamera von extern zugreifen möchten, müssen folgende Ports konfiguriert werden und eine Portweiterleitung am Router eingerichtet werden.

HTTP-Port

Der Standard-Port für die HTTP- Übertragung lautet 80. Alternativ dazu kann dieser Port einen Wert im Bereich von 1024\~65535 erhalten. Befinden sich mehrere Kameras im gleichen Subnetz, so sollte jede Kamera einen eigenen, einmalig auftretenden HTTP-Port erhalten.

RTSP-Port

Der Standard-Port für die RTSP- Übertragung lautet 554. Alternativ dazu kann dieser Port einen Wert im Bereich von 1024\~65535 erhalten. Befinden sich mehrere Kameras im gleichen Subnetz, so sollte jede Kamera einen eigenen, einmalig auftretenden RTSP-Port erhalten.

HTTPS-Port

Der Standard-Port für die HTTPS- Übertragung lautet 443.

Server Port

Der Standard-Port für die SDK- Übertragung lautet 8000. Kommunikationsport für interne Daten. Alternativ dazu kann dieser Port einen Wert im Bereich von 1025\~65535 erhalten. Befinden sich mehrere IP Kameras im gleichen Subnetz, so sollte jede Kamera einen eigenen, einmalig auftretenden SDK-Port erhalten.

Erweiterter SDK Service Port

Dieser Port wird für die verschlüsselte Kommunikation als Alternative zum Server Port benötigt.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

8.3.4 NAT

UPnP aktivieren: Aktivierung bzw. Deaktivierung der UPnP Schnittstelle. Bei Aktivierung ist die Kamera z.B. in der Windows Netzwerkumgebung auffindbar.

Name: Definition des Namens für die UPnP Schnittstelle (mit diesem Namen erscheint die Kamera z.B. in der Windows Netzwerkumgebung)

P.-Mapping akt.

Die Universal Plug and Play-Portweiterleitung für Netzwerkdienste wird hiermit aktiviert. Unterstützung ihr Router UPnP, wird mit dieser Option automatisch die Portweiterleitung für Video-Streams router-seitig für die Netzwerkkamera aktiviert.

Mapping Port Type

Wählen Sie hier aus, ob Sie die Portweiterleitung Automatisch oder Manuell vornehmen möchten. Sie haben die Auswahl zwischen „Auto“ oder „Manuell“.

Protokollname:

HTTP

Der Standard-Port für die HTTP- Übertragung lautet 80. Alternativ dazu kann dieser Port einen Wert im Bereich von 1025\~65535 erhalten. Befinden sich mehrere IP Kameras im gleichen Subnetz, so sollte jede Kamera einen eigenen, einmalig auftretenden HTTP-Port erhalten

RTSP

Der Standard-Port für die RTSP- Übertragung lautet 554. Alternativ dazu kann dieser Port einen Wert im Bereich von 1025\~65535 erhalten. Befinden sich mehrere IP Kameras im gleichen Subnetz, so sollte jede Kamera einen eigenen, einmalig auftretenden RTSP-Port erhalten.

Server Port (Steuerport)

Der Standard-Port für die SDK- Übertragung lautet 8000. Kommunikationsport für interne Daten. Alternativ dazu kann dieser Port einen Wert im Bereich von 1025\~65535 erhalten. Befinden sich mehrere IP Kameras im gleichen Subnetz, so sollte jede Kamera einen eigenen, einmalig auftretenden SDK-Port erhalten.

Externer Port

Sie können die Ports nur manuell abändern, wenn der „Mapping Port Type“ auf Manuell geändert wurde.

Status

Zeigt an, ob der eingegebene externe Port gültig bzw. ungültig ist.

Nicht alle Router unterstützen die UPnP Port-Mapping Funktion (auch Auto UPnP genannt).

8.3.5 SNMP

SNMP v1/2

SNMPv1 aktivieren: Aktivierung von SNMPv1

SNMPv2 aktivieren: Aktivierung von SNMPv2

SNMP-Community schreiben: SNMP-Community String für das Schreiben

SNMP-Community lesen: SNMP-Community String für das Lesen

Trap-Adresse: IP Adresse de TRAP Servers

Trap-Port: Port des TRAP Servers

SNMPv3 aktivieren: Aktivierung von SNMPv3

Benutzername lesen: Benutzername vergeben

Sicherheitslevel:

auth, priv.: Keine Authentifizierung, Keine Verschlüsselung

auth, no priv.: Authentifizierung, Keine Verschlüsselung

no auth, no priv.: Keine Authentifizierung, Verschlüsselung

Authent.-Algoritmus: Authentifizierungsalgoritmus wählen: MD5, SDA

Kennw.-Authent.: Kennwortvergabe

Private-Key-Algorithmus: Verschlüsselungsalgoritmus wählen: DES, AES

Private-Key-Kennwort: Kennwortvergabe

Benutzername schreiben: Benutzername vergeben

Sicherheitslevel:

auth, priv.: Keine Authentifizierung, Keine Verschlüsselung

auth, no priv.: Authentifizierung, Keine Verschlüsselung

no auth, no priv.: Keine Authentifizierung, Verschlüsselung

Auth.- Algoritmus: Authentifizierungsalgoritmus wählen: MD5, SDA

Kennw.-Authent.: Kennwortvergabe

Private-Key-Algorithmus: Verschlüsselungsalgoritmus wählen: DES, AES

Private-Key-Kennwort:

Kennwortvergabe

SNMP Sonst. Einstellungen

SNMP-Port:

Netzwerkport für den SNMP Dienst

8.3.6 FTP

Um erfasste Videos oder Bilder auf einen FTP Server hochzuladen, müssen folgende Einstellungen vorgenommen werden.

Server-Adresse

Hinterlegen Sie hier die IPAdresse des FTP-Servers

Port

Geben Sie hier die Port-Nummer des FTP-Servers ein. Der Standard-Port für ftp Server lautet 21.

Benutzername

Benutzername des Kontos, das im FTP-Server konfiguriert wurde

Kennwort

Passwort des Kontos, das im FTP-Server konfiguriert wurde

Bestätigen

Bitte geben sie hier das Passwort erneut ein.

Verzeichnisstruktur

Wählen Sie hier den Speicherort für die hochgeladenen Daten aus. Sie haben die Auswahl zwischen „Speichern im Stammverzeichnis.“; „Sp. im überg. Verz.“; „Sp. im unterg. Verz.“.

Überg. Verz.

Dieser Menüpunkt steht Ihnen nur zur Verfügung, falls unter Verzeichnisstruktur „Sp. im überg. Verz.“ oder „Sp. im unterg. Verz.“.ausgewählt wurde. Sie können hier den Namen für das übergeordnete Verzeichnis auswählen. Die Dateien werden in einem Ordner des FTP-Servers gespeichert. Wählen Sie zwischen „Gerätename ben.“, „Gerätenr. ben.“, „Geräte-IP-Adr. ben.“

Unterverzeichnis

Wählen Sie hier den Namen für das Unterverzeichnis aus. Der Ordner wird im übergeordneten Verzeichnis eingerichtet. Sie haben die Auswahl zwischen „Kameraname ben.“ oder „Kameranr. ben.“.

Bild hochladen

Markieren Sie „Bild senden“ um Bilder auf den FTP-Server hochzuladen.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

8.3.7 E-Mail

Sie haben hier die Möglichkeit die Einstellungen für den E-Mail Versand vorzunehmen.

Absender

Absender

Geben Sie hier einen Namen ein, welcher als Absender angezeigt werden soll.

Absender-Adresse

Tragen Sie hier die E-Mail Adresse des Absenders ein.

SMTP-Server

Geben Sie hier die SMTP-Server-IP-Adresse oder den Hostnamen ein. (z.B. smtp.googleapis.com)

SMTP-Port

Geben Sie hier den SMTP-Port ein, standardmäßig ist dieser auf 25 konfiguriert.

SSL Aktivieren

Markieren Sie die SSL Funktion, falls der SMTP-Server diese erfordert.

Interval

Stellen Sie hier die Zeitspannw zwischen dem Versenden von E-Mails mit Bildanhängen ein.

Angeh. Bild

Aktivieren Sie diese Funktion, falls bei einem Alarm Bilder an die E-Mail angehängt werden sollen.

Authentifizierung

Falls der verwendete E-Mail-Server eine Authentifizierung verlangt, aktivieren Sie diese Funktion um sich mittels Authentifizierung am Server anzumelden.

Benutzername und Kennwort können nur nach Aktivierung dieser Funktion eingegeben werden.

Benutzername

Geben Sie ihren Benutzernamen des E-Mail-Accounts ein. Dies ist der Teil bis zum @-Zeichen.

Kennwort

Geben Sie das Kennwort des E-Mail-Kontos ein.

Bestätigen

Bestätigen Sie durch erneute Eingabe das Kennwort.

Empfänger

Empfänger1 / Empfänger2

Geben Sie den Namen des Empfängers ein.

Empfänger1-Adresse / Empfänger2-Adresse

Geben Sie hier die E-Mail-Adresse der zu benachtigenden Person ein.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

8.3.8 Cloud Zugriff / ABUS Link Station

Die ABUS Link Station Funktion dient zum einfachen Fernzugriff auf das ABUS Gerät per Link Station APP (iOS / Android). Produkte können einfach über QR-Code eingerichtet und freigegeben werden – ohne komplizierte Konfigurationen im Router (keine Portweiterleitungen nötig).

Aktivieren Sie die Funktion und vergeben Sie einen Verifizierungs-Code (6-12 Zeichen, A-Z, a-z, 0-9, min. 2 verschiedene Zeichentypen empfohlen).

Der QR Code kann anschließend in der ABUS Link Station APP abfotografiert werden.

Push Funktion in ABUS Link Station APP

1. ABUS Link Station Funktion in IP-Kamera aktivieren
2. IP-Kamera über QR Code oder 9-stelligen Seriennummerteil zur ABUS Link Station App hinzufügen
3. Push Benachrichtigung in APP aktivieren (Mehr/Funktionseinstellungen/Push-Benachrichtigung)
4. "Alarmbenachrichtigung" in den individuellen Kameraeinstellungen in der Link Station App aktivieren.
5. Gewünschten Detektor in IP-Kamera aktivieren und konfigurieren (Bewegungserkennung, Tripwire oder Intrusion Detection)
6. "Ereignisgesteuerte Einzelbildaufnahme" in IP-Kamera unter
   Speicherung/Einzelbildaufnahme/Erfassungsparameter aktivieren
7. Regel im Ereignis Manager in IP-Kamera hinzufügen und als Aktion "NVR/CMS Benachrichtigen" auswählen

Push-Ergebnis im Smartphone:

• Push-Info in Statusleiste
• 1 Einzelbild unter "Nachrichten" in Link Station App
• optional: bei gebauter SD Karte und Dauer bzw. Ereignis-Video-Aufzeichnung auch kurze Videosequenz einsehbar

8.3.9 HTTPS

HTTPS aktivieren:

Aktiviert die HTTPS Funktion. Dies ermöglicht eine sichere Verbindung mit Verbindungszertifikat. Bitte beachten Sie, dass weitere Schritte für die Konfiguration der HTTPS Funktion notwendig sind.

Selbst signiertes Zertifikat erzeugen:

Geben Sie alle nötigen Details für das Zertifikat ein. Beim späteren Zugriff auf die Kamera muss die Verbindung im Browser zusätzlich bestätigt werden.

Signiertes Zertifikat installieren:

Installieren eines HTTPS Zertifikats eines externen Anbieters. Beim späteren Zugriff auf die Kamera wird die Verbindung im Browsers direkt als sicher akzeptiert (Adressleiste erscheint grün).

8.3.10 8QoS

Video/Audio-DSCP:

(Differentiated Service Code Point) (0\~63): Priorität für Video/Audio IP Pakete. Je höher der Wert desto höher die Priorität.

Ereignis/Alarm-DSCP:

(0\~63): Priorität für Ereignis/Alarm IP Pakete. Je höher der Wert desto höher die Priorität.

DSCP-Verwaltung:

(0\~63 ): Priorität für Management IP Pakete. Je höher der Wert desto höher die Priorität.

8.3.11 802.1X

IEEE 802.1x aktivieren: 802.1X Authentifizierung aktivieren

Protokoll: Protokolltyp EAP-MD5 (ausschließlich)

EAPOL-Version: Extensible Authentication Protocol over LAN, Wahl zwischen Version 1 oder 2

Benutzername: Geben Sie den Benutzernamen ein

Kennwort: Geben Sie das Kennwort ein

Bestätigen: Kennwortbestätigung

8.3.12 Integrationsprotokoll

In diesem Menü kann das ONVIF Protokoll (Open Network Video Interface) aktiviert und konfiguriert werden.

Dazu muss ein eigenständiger Benutzer angelegt werden, der dann das ONVIF Protokoll nutzen kann.

8.3.13 Netzwerkdienst

Zur Erhöhung der IT Sicherheit können in diesem Menüpunkt bestimmte Dienste deaktviert werden wenn dieser nicht verwendet wird.

8.3.14 HTTP Listening / Alarmserver

In diesem Menü kann die Übertragung eines XML Telegramms an einen http Server konfiguriert werden. Bei Auslösung eines Ereingnisses (z.B. Bewegungserkennung) oder Smart Ereignisses (z.B. Tripwire) wird dieses XML Telegramm dann übermittelt und kann in einer Drittanwendung weiterverarbeitet werden.

8.4 Video & Audio

8.4.1 Video Stream Einstellungen

Stream-Typ

Wählen Sie den Stream-Typ für die Kamera. Wählen Sie „Main Stream (Normal)“ für die Aufzeichnung und Live-Ansicht mit guter Bandbreite. Wählen Sie „Sub-Stream“ für für die Live-Ansicht mit begrenzter Bandbreite. Es stehen insgesamt 5 Video Streams zur Verfügung, deren Nutzung aber Client-abhängig ist.

Videotyp

Dieser Kameratyp verfügt über keine Audiofunktion. Der Video Typ ist auf „Video-Stream“ fixiert.

Auflösung

Stellen Sie hier die Äuflösung der Videodaten ein. Die Auflösungen der Videostreams varieren ja nach Ansichtsmoduls.

Verfügbare Auflösungen:

Ansicht / Stream Typ	Fishauge	Panorama / Doppel-Panorama	4xPTZ Fischauge + 3xPTZ
Main Stream	4000 x 30003000 x 30002560 x 2560	3072 x 23043072 x 1152	PTZ1: 1600 x 1200PTZ2: 1600 x 1200PTZ3: 1600 x 1200PTZ4: 1600 x 1200	Fischauge:2560 x 25602048 x 20481280 x 1280PTZ1: 1600 x 1200PTZ2: 1600 x 1200PTZ3: 1600 x 1200
Sub Stream	704 x 576704 x 720	704 x 576	-	Fischauge:720 x 720

Bitratentyp

Gibt die Bitrate des Videostroms an. Die Videoqualität kann je nach Bewegungsintensität höher oder niedriger ausfallen. Sie haben die Auswahl zwischen einer konstanten und variablen Bitrate.

Videoqualität

Dieser Menüpunkt steht Ihnen nur zur Auswahl, wenn Sie eine variable Bitrate gewählt haben. Stellen Sie hier die Videoqualität der Videodaten ein. Die Videoqualität kann je nach Bewegungsintensität höher oder niedriger ausfallen. Sie haben die Auswahl zwischen sechs verschiedenen Videoqualitäten, „Minimum“, „Niedriger“, „Niedrig“, „Mittel“, „Höher“ oder „Maximum“ (dargestellt über „+“).

Bildrate

Gibt die Bildrate in Bildern pro Sekunde an. Die maximalen Bildraten variieren je nach Ansichtsmodus.

Ansicht / Stream Typ	Fishauge	Panorama / Doppel-Panorama	4xPTZ Fischauge + 3xPTZ
Main Stream (50/60 Hz)	4000 x 3000 (max. 20/20 fps)	3072 x 2304 (max. 15/15 fps)	PTZ1: 1600 x 1200 PTZ2: 1600 x 1200 PTZ3: 1600 x 1200 PTZ4: 1600 x 1200 (max. 15/15 fps)	Fischauge: 2560 x 2560 2048 x 2048 1280 x 1280 (max. 10/10 fps)
	3072 x 3000 (max. 24/24 fps)
	2560 x 2560 (max. 25/30 fps)	3072 x 1152 (max. 15/15 fps)		PTZ1: 1600 x 1200 PTZ2: 1600 x 1200 PTZ3: 1600 x 1200 (max. 10/10 fps)
Sub Stream (50/60 Hz)	704 x 576 (max. 15/15 fps)	704 x 576 (max. 15/15 fps)	-	Fischauge: 720 x 720 (max. 10/10 fps)
	704 x 720 (max. 15/15 fps)

Max. Bitrate

Die Bitrate des Videostroms wird auf einen bestimmten Wert fest eingestellt, stellen Sie die max. Bitrate zwischen 32 und 16384 Kbps ein. Ein höherer Wert entspricht einer höheren Videoqualität, beansprucht aber eine größere Bandbreite.

Videocodierung

Wählen Sie einen Standard für die Videocodierung aus, Sie haben die Auswahl zwischen H.264, H.265 und MJPEG.

Profil

Wählen Sie hier ein Profil aus. Sie haben die Auswahl zwischen „Basisprofil“, „Hauptprofil“ und „Hohes Profil“.

I Frame-Intervall

Stellen Sie hier das I Bildintervall ein, der Wert muss im Bereich 1 – 400 liegen.

Bitratentyp

Gibt die Bitrate des Videostroms an. Die Videoqualität kann je nach Bewegungsintensität höher oder niedriger ausfallen. Sie haben die Auswahl zwischen einer konstanten und variablen Bitrate.

Videoqualität

Dieser Menüpunkt steht Ihnen nur zur Auswahl, wenn Sie eine variable Bitrate gewählt haben. Stellen Sie hier die Videoqualität der Videodaten ein. Die Videoqualität kann je nach Bewegungsintensität höher oder

niedriger ausfallen. Sie haben die Auswahl zwischen sechs verschiedenen Videoqualitäten, „Minimum“, „Niedriger“, „Niedrig“, „Mittel“, „Höher“ oder „Maximum“.

Max. Bitrate

Die Bitrate des Videostroms wird auf einen bestimmten Wert fest eingestellt, stellen Sie die max. Bitrate zwischen 256 und 16384 Kbps ein. Ein höherer Wert entspricht einer höheren Videoqualität, beansprucht aber eine größere Bandbreite.

Videocodierung

Wählen Sie einen Standard für die Videocodierung aus, Sie haben die Auswahl zwischen H.264 und MJPEG (MJPEG ist nur bei Sub-Stream Kanälen auswählbar).

Profil

Wählen Sie hier ein Profil für die H.264 Komprimierung aus. Sie haben die Auswahl zwischen „Basisprofil“, „Hauptprofil“ und „Hohes Profil“.

I Bildintervall

Stellen Sie hier das I Bildintervall ein, der Wert muss im Bereich 1 – 100 liegen.

(Beispiel: I Bildintervall = 50 -> alle 2 Sekunden ein Vollbild bei Einstellung 25 Bilder / Sekunde)

SVC ist eine Erweiterung des H.264 Standards. Das Ziel der SVC Funktion ist es bei geringer Netzwerkbandbreite automatisch die Bitrate des Videostromes anzupassen.

Smoothing (Glättung)

Ein hoher Wert unterstützt die flüssige Videodarstellung, verringert aber ein wenig die Videoqualität.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

8.4.2 Audio

Audiocodierung

Wählen Sie hier die Codierung für die Audioübertragung aus. Sie haben die Auswahl zwischen G.711ulaw; G.711alaw, G.726, G722.1, MP2L2 oder PCM.

Audioeingang

MicIn: Die Einstellungen des Audio-Einganges auf der Kamerarückseite sind an ein Mikrofon angepasst (unverstärkte Quelle). Lineln: Die Einstellungen des Audio-Einganges auf der Kamerarückseite sind an ein Line-Signal angepasst (aktive verstärkte Quelle).

Lautstärke

Einstellen der Lautstärke des Eingangssignals.

Noise Filter

Aktivierung oder Deaktivierung des Rauschfilters für Umgebungsgeräusche

8.4.3 ROI (Region of Interest)

Die ROI Funktion ist nur aktivierbar und konfigurierbar wenn ein Ansichtsmodus gewählt ist, welcher eine Fischaugenansicht enthält.Dies bedeutet, dass im Panorama/Doppelpanorama-Moduls sowie im 4xPTZ-Modus die Privatzonenmaskierung nicht verfügbar ist.

Die Funktion Region-of-Interest kann bestimmte Bereiche im Videobild mit höherer Qualität übertragen als den Rest des Videobildes. Dadurch kann entsprechend Übertragungsbandbreite gespart werden. Es stehen 4 Bereiche für jeden Video-Stream (1-5) zur Verfügung.

Hinweis: Die Videobitrate des gewünschten Video-Steam kann sehr niedrig eingestellt werden (siehe „Video Stream Einstellungen“).

Die bis zu 4 Bereiche im Bild werden automatisch auf ein bestimmtes Qualitätsniveau gebracht, aber der Rest des Bildes bleibt in niedriger Qualität/Bitrate.

Feste Region: Es kann ein rechteckiger Rahmen um einen interessanten Bereich gezeichnet werden. Es stehen 4 Bereiche für jeden Video-Stream (1-5) zur Verfügung.

ROI-Pegel: 1: niedrigere Qualität des Bereiches, 6: höchste Qualität des Bereiches

8.4.4 Stream Information

Die Funktion ist nur aktivierbar und konfigurierbar wenn ein Ansichtsmodus gewählt ist, welcher eine Fischaugenansicht enthält.Dies bedeutet, dass im Panorama/Doppelpanorama-Moduls sowie im 4xPTZ-Modus die Privatzonenmaskierung nicht verfügbar ist.

Dual-VCA:

Diese Funktion übermitteln die Details der Smart Ereignis Detektoren mit dem Video Stream zum NVR. Im NVR bzw. in der CMS können dann eigenständige Auswertungen basierend auf diesen Daten durchgeführt werden, auch wenn die Aufzeichnung als Daueraufnahme konfiguriert wurde.

Der 3. Video Stream kann auf einen gewünschten Bildausschnitt zugeschnitten werden. Es wird dann nur dieser Bereich übertragen.

8.5 Bild

8.5.1 Anzeigeeinstellungen

Geplante Bildeinstellungen

Gemeinsames Profil: Alle Einstellungen gelten für den Tag- und Nachtmodus

Zeitgesteuert individuell: Gewisse Einstellungen können für Tag- und Nachtmodus individuell

eingestellt werden.

Startzeit: Definiert den Beginn der Tagperiode

Endzeit: Definiert das Ende der Tagperiode

Schaltflächen (Allgemein, Tag, Nacht): Die allgemeinen Einstellungen gelten für Tag und Nacht.

Bildanpassung

Helligkeit

Einstellung für die Bildhelligkeit. Einstellbar sind Werte zwischen 0 und 100.

Kontrast

Einstellung für den Bildkontrast. Einstellbar sind Werte zwischen 0 und 100.

Sättigung

Einstellung für die Bildsättigung. Einstellbar sind Werte zwischen 0 und 100.

Schärfe

Einstellung für die Bildschärfe. Ein höherer Schärfewert kann das Bildrauschen erhöhen.

Einstellbar sind Werte zwischen 0 und 100.

Belichtungseinstellungen

Iris Modus

Für dieses Kamera ist nur eine manuelle Einstellung der Belichtungsparameter möglich.

Belichtungszeit

Einstellen der max. Belichtungszeit. Diese Einstellung ist unabhängig vom Iris Modus.

Tag/Nacht-Umschaltung

Tag/Nacht-Umsch.

Die Tag/Nacht-Umschaltung bietet die Optionen Auto, Tag und Nacht.

Auto

Die Kamera schaltet je nach herrschenden Lichtbedingungen Automatisch zwischen Tag- und Nachtmodus um. Die Empfindlichkeit kann zwischen 0-7 eingestellt werden.

Tag

In diesem Modus gibt die Kamera nur Farbbilder aus.

Bitte beachten Sie:

Verwenden Sie diesen Modus nur bei gleichbleibenden Lichtverhältnissen.

Nacht

In diesem Modus gibt die Kamera nur Schwarz/Weiß-Bilder aus.

Bitte beachten Sie:

Verwenden Sie diesen Modus nur bei schwachen Lichtverhältnissen.

Zeitplan

Empfindlichkeit

Einstellung für die Umschaltschwelle für die automatische Tag-/Nachtumschaltung (0-7).

Ein niedriger Wert bedeutet eine geringere Beleuchtungsstärke für die Umschaltung in den Nachtmodus.

Verzögerungszeit

Einstellung einer Verzögerungszeit zwischen Erkennen einer nötigen Umschaltung bis zur Aktion.

Smart IR / Intelligentes Zusatzlicht

Diese Funktion kann die Überblendung des Videobildes reduzieren, falls Licht von nahen Objekten reflektiert wird.

Gegenlicheinstellungen

BLC

Herkömmliche Back Light Compensation Funktion.

WDR

Mit Hilfe der WDR-Funktion kann die Kamera auch bei ungünstigen Gegenlichtverhältnissen klare Bilder liefern. Falls im Bildbereich sowohl sehr helle als auch sehr dunkle Bereiche bestehen, wird der Helligkeitspegel des gesamten Bildes ausgeglichen um ein deutliches, detailreiches Bild geliefert. Klicken Sie das Kontrollkästchen an um die WDR-Funktion zu aktivieren bzw. deaktivieren. Setzen Sie das Wide Dynamic Level höher um die WDR-Funktion zu verstärken.

WDR

Wide Dynamic Level

HLC

High Light Compensation Funktion. Extrem helle Bereiche werden versucht abzudunkeln (z.B. Fahrzeugscheinwerfer)

Weißabgleich

Wählen Sie hier die Beleuchtungsumgebung aus, in der die Kamera installiert wird. Sie haben folgende Optionen zur Auswahl: „Manuell“, „AWB1“, „Gesperrt WB“, „Leuchtstofflampe“, „Glühlampe“, „Warmlicht“, „Naturlicht“.

Manuell

Sie können den Weißabgleich mit folgenden Werten manuell anpassen.

Gesperrt WB

Der Weißabgleich wird einmalig durchgeführt und gespeichert.

Andere

Verwenden Sie die weiteren Weißabgleichoptionen zur Anpassung der Funktion an das Umgebungslicht.

Leuchtstofflampe

Anpassung des Weißabgleichs an eine Beleuchtungsumgebung mit Leuchtstofflampen.

Bildoptimierung

Dig. Rauschunterdr.

Sie haben die Möglichkeit die Rauschunterdrückung zu aktivieren (Normal-Modus) bzw. deaktivieren.

Rauschunterdr.-Pegel / 2D/3D DNR

Stellen Sie hier den Pegel für die Rauschunterdrückung ein.

Graustufen

Diese Funktion begrenzt die Reichweite der Graustufendarstellung. Dies kann bei hellen Bildinhalten von Vorteil sein.

Videoeinstellungen

Videostandard

Wählen Sie den Videostandard entsprechend der verfügbaren Netzfrequenz aus.

8.5.2 OSD-Einstellungen

Sie können mit diesem Menüpunkt auswählen welches Datums- und Uhrzeitformat in das Livebild eingeblendet werden sollen.

Name anz.

Wählen Sie dieses Kontrollkästchen an, wenn Sie den Kameranamen einblenden möchten.

Datum anz.

Wählen Sie dieses Kontrollkästchen an, wenn Sie das Datum in das Kamerbild einblenden möchten.

Kameraname

Tragen Sie hier den Kameranamen ein, welcher im Bild eingeblendet werden soll.

Zeitformat

Wählen Sie hier, ob Sie die Uhrzeit im 24-Stunden oder 12-Stundne Format angezeigen möchten.

Datumsformat

Wählen Sie hier das Format für die Datumsanzeige aus.

(T= Tag; M= Monat; J= Jahr)

Anzeigemodus

Hier können Sie die Anzeigeart für die eingeblendeten Elemente auswählen.

Sie haben folgende Optionen: „Transparent & bliknend“, „Transparent & nicht blinkend“, „Nicht transparent & blinkend“, „Nicht transparent & nicht blinkend“

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

8.5.3 Privatzonen-Maskierung

Die Privatzonenmaskierung ist nur aktivierbar und konfigurierbar wenn ein Ansichtsmodus gewählt ist, welcher eine Fischaugenansicht enthält.

Dies bedeutet, dass im Panorama/Doppelpanorama-Moduls sowie im 4xPTZ-Modus die Privatzonenmaskierung nicht verfügbar ist.

Bereich festlegen Löschen

Privatzonen-Maskieru...		Hinzufügen	Löschen
Nr.	Name	Typ

SPEICHERN

Mit Hilfe von Privatzonen können Sie gewisse Bereiche der Live-Ansicht abdecken, um zu verhindern, dass diese Bereiche weder aufgezeichnet noch im Live-Bild betrachtet werden können. Die können max. 8 rechteckige Privatzonen im Videobild einrichten.

Gehen Sie wie folgt vor um eine Privatzone einzurichten. Aktivieren Sie das Kästchen „Privatzone aktivieren“. Um eine Privatzone hinzuzufügen, wählen Sie die Schaltfläche „Fläche“ aus. Nun können Sie mit der Maus einen Bereich im Kamerabild markieren. Sie können im Anschluss noch 7 weitere Flächen markieren. Über die Schaltfläche „Alle löschen“ können alle eingerichteten Privatzonen gelöscht werden.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

8.5.4 Bildüberlagerung

Mit dieser Funktion kann ein BITMAP Bild mit der max. Größe von 128x128 Pixel in das Bild eingeblendet werden.

Bild hochladen

Suche

Laden

Überlagerungsparameter festlegen

□ Bildüberlagerung aktivieren

X-Koordinate

Y-Koordinate

Bildbreite

Bildhöhe

8.6 Ereignisse

Bitte beachten Sie:

Bewegungserkennung, Cover Detection und alle Smart Ereignisse sind nur in der Fischaugenansicht verfügbar. Es muss daher eine Ansichtmodus gewählt werden, der eine Fischaugenansicht enthält.

8.6.1 Bew.-Erkennung

Bereichseinst.

Aktivieren Sie die Bewegungserkennung indem Sie das Kontrollkästchen „Bewegungserkennung aktivieren“ anklicken.

Über das Kontrollkästchen „Dynamische Bewegungsanalyse aktivieren“ werden Bewegungen grafisch im Vorschaubild sowie im Livebild markiert (dynamische Markierung je nach Bewegung).

Um nun einen Bereich auszuwählen, klicken Sie die Schaltfläche „Fläche“. Standardmäßig ist der gesamte Bereich ausgewählt, um die Markierung zu verwerfen klicken Sie auf „alle löschen“.

Ziehen Sie nun die Maus über den gewünschten Bereich. Stellen Sie die Empfindlichkeit über den Auswahlbalken ein. Um den Bereich zu übernehmen, klicken Sie auf die Schaltfläche „Zeichnen stoppen“.

Rechts: geringe Empfindlichkeit Links: hohe Empfindlichkeit.

Aktivierungszeit

Um einen Zeitplan für die bewegungsgesteuerte Aufnahme zu hinterlegen, klickenSie auf „Bearbeiten“. Es erscheint ein neues Fenster, bestimmen Sie hier an welchen Wochentagen und Uhrzeiten die bewegungsgesteuerte Aufzeichnung erfolgen soll.

Wählen Sie nun einen Wochentag für die bewegungsgesteuerte Aufzeichnung. Um bestimmte Zeitspannen zu hinterlegen, geben Sie die Start- und Endzeit an. Um eine ganztägige Bewegungserkennung einzurichten wählen Sie als Starzeit 00:00 und als Endzeit 24:00.

Um die Bewegungserkennung für alle Wochentage zu übernehmen, klicken Sie das Kontrollkästchen „Alle auswählen“ an. Um die Bewegungserkennung auf andere Wochentage zu kopieren, wählen Sie den Wochentag aus und klicken Sie „Kopieren“.

Um die Änderungen zu übernehmen wählen Sie „OK“, um diese zu verwerfen klicken Sie auf „Abbrechen“. Bitte übernehmen sie die getroffenen Einstellungen mit „Speichern“.

Verkn.-Methode

Stellen Sie hier ein welche Aktion bei einer Bewegungserkennung erfolgen soll.

Normale Verknüpfung

E-Mail verschicken: Sie erhalten eine E-Mail als Benachrichtigung, aktivieren Sie hierfür das Kontrollkästchen.

FTP-Upload: Aktivieren Sie dieses Kontrollkästchen um die bewegungsgesteuerte Aufzeichnung auf einen FTP-Server hochzuladen.

Triggerkanal: Aktivieren, um per Bewegungserkennung auf SD-Karte aufzuzeichnen.

Sonstige Verknüpfungen

Sie haben die Möglichkeit den Alarmausgang bei einer Bewegungserkennung zu schalten. Um Alarmausgang 1 zu schalten wählen Sei „A->1“.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

Mit diesem Menüpunkt können Sie die Kamera so konfigurieren, dass ein Sabotagealarm ausgelöst wird, sobald das Objektiv abgedeckt wird.

Bereichseinst.

Aktivieren Sie den Sabotagealarm indem Sie das Kontrollkästchen „Sabotagealarm aktivieren“ anklicken.

Um nun einen Bereich auszuwählen, klicken Sie die Schaltfläche „Fläche“. Standardmäßig ist der gesamte Bereich ausgewählt, um die Markierung zu verwerfen klicken Sie auf „alle löschen“.

Ziehen Sie nun die Maus über den gewünschten Bereich. Stellen Sie die Empfindlichkeit über den Auswahlbalken ein. Um den Bereich zu übernehmen, klicken Sie auf die Schaltfläche „Zeichnen stoppen“.

Rechts: geringe Empfindlichkeit

Um einen Zeitplan für den Sabotagealarm zu hinterlegen, klickenSie auf „Bearbeiten“. Es erscheint ein neues Fenster, bestimmen Sie hier an welchen Wochentagen und Uhrzeiten der Sabotagealarm aktiviert sein soll.

Wählen Sie nun einen Wochentag für den Sabotagealarm. Um bestimmte Zeitspannen zu hinterlegen, geben Sie die Start- und Endzeit an. Um einen ganztägigen Sabotagealarm einzurichten wählen Sie als Starzeit 00:00 und als Endzeit 24:00.

Um den Sabotagealarm für alle Wochentage zu übernehmen, klicken Sie das Kontrollkästchen „Alle auswählen“ an. Um den Sabotagealarm auf andere Wochentage zu kopieren, wählen Sie den Wochentag aus und klicken Sie „Kopieren“.

Um die Änderungen zu übernehmen wählen Sie „OK“, um diese zu verwerfen klicken Sie auf „Abbrechen“.

Verkn.-Methode

Stellen Sie hier ein welche Aktion bei einem Sabotagealarm erfolgen soll.

Normale Verknüpfung

E-Mail verschicken: Sie erhalten eine E-Mail als Benachrichtigung, aktivieren Sie hierfür das Kontrollkästchen.

NVR/CMS benachrichtigen: Alarmierung des NVRs bzw. der CMS für die weitere Verarbeitung (z.B. Aufnahme auf NVR, oder Vollbildanzeige bei Alarm in CMS)

Sonstige Verküpfungen

Sie haben die Möglichkeit den Alarmausgang bei Sabotageerkennung zu schalten. Um Alarmausgang 1 zu schalten wählen Sie „A->1“.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

8.6.3 Alarmeingang

Unter diesem Menüpunkt können Sie die Alarmeingänge der Kamera konfigurieren

Alarmeingang Nr.

Wählen Sie hier den Alarmeingang aus, welchen Sie konfigurieren möchten.

Alarmname

Hier können Sie einen Namen für den jeweiligen Alarmeingang vergeben. Bitte verwenden Sie nicht die Alarmeingang Nr. und keine Sonderzeichen.

Alarmtyp

Wählen Sie hier den Alarmtyp aus. Sie haben die Auswahl zwischen „NO“ (Normally open) oder „NC“ (Normally closed).

Zeitplan

Um einen Zeitplan zu hinterlegen, klicken Sie auf „Zeitplan aktivieren“. Bestimmen Sie hier an welchen Wochentagen und Uhrzeiten der Alarmeingang aktiv sein soll.

Die Zeitraumauswahl erfolgt durch Markieren mit der linken Maustaste. Bei Klick auf einen bereits markierten Zeitraum können die Details auch per Tastatur eingestellt werden oder wieder gelöscht werden.

Um die Zeitauswahl auf andere Wochentage zu kopieren, gehen Sie mit dem Mauszeiger hinter den Balken des bereits eingestellten Wochentages und verwenden die Funktion „Kopieren nach ...“ Funktion.

Bitte übernehmen sie die getroffenen Einstellungen mit „Speichern“.

Verknüpfungsmethode

Stellen Sie hier ein welche Aktion bei Ereignis erfolgen soll.

Normale Verknüpfung

E-Mail verschicken: Sie erhalten eine E-Mail als Benachrichtigung, aktivieren Sie hierfür das Kontrollkästchen.

Überwachungszentrum benachrichtigen: Bei ausgelöstem Ereignis kann die ABUS CMS Software informiert werden. Es kann daraufhin z.B. ein Bild-Pop-Up erfolgen.

Hochladen zu FTP/Speicherkarte/NAS: Aktivieren Sie dieses Kontrollkästchen um bei Ereignis Einzelbilder auf einen FTP-Server, die SD Karte oder ein angeschlossenes NAS Laufwerk hochzuladen.

Alarm Ausgang auslösen

Bei ausgelöstem Ereignis können vorhandene Alarmausgänge an der Kamera aktiviert werden. Das Verhalten des Alarmausgangs kann unter „Ereignisse / Alarmausgang“ eingestellt werden.

Aufnahme auslösen

Aktivieren, um per Bewegungserkennung auf SD-Karte aufzuzeichnen.

Übernehmen Sie die getroffenen Einstellungen mit „Speichern“

8.6.4 Alarmausgang

Sie haben hier die Möglichkeit die beiden Alarmausgänge zu konfigurieren.

Alarmausgang Nr.

Wählen Sie hier den Alarmausgang aus, welchen Sie konfigurieren möchten.

Verzögerung

Bei der Einstellung „Manuell“ wird der Alarmausgang nach Ereignis nicht zurückgesetzt. Dieser muss dann manuell über die Schaltfläche „Maueller Alarm“ durch 2-maliges Klicken bestätigt und zurückgesetzt werden.

Die reguläre Aktivzeit des Ausganges nach Ereignis beträgt 5 Sekunden. Es kann eine weitere Aktivzeit von bis zu 10 Minuten programiert werden.

Alarmname

Hier können Sie einen Namen für den jeweiligen Alarmausgang vergeben. Bitte verwenden Sie nicht die Alarmausgang Nr. und keine Sonderzeichen.

Zeitplan

Um einen Zeitplan zu hinterlegen, klicken Sie auf „Zeitplan aktivieren“. Bestimmen Sie hier an welchen Wochentagen und Uhrzeiten der Alarmausgang aktiv sein soll.

Die Zeitraumauswahl erfolgt durch Markieren mit der linken Maustaste. Bei Klick auf einen bereits markierten Zeitraum können die Details auch per Tastatur eingestellt werden oder wieder gelöscht werden.

Um die Zeitauswahl auf andere Wochentage zu kopieren, gehen Sie mit dem Mauszeiger hinter den Balken des bereits eingestellten Wochentages und verwenden die Funktion „Kopieren nach ...“ Funktion.

Bitte übernehmen sie die getroffenen Einstellungen mit „Speichern“.

8.6.5 Ausnahme

Folgende Ausnahmen können Ereignisse auslösen:

• HDD Voll: Falls die interne SD Karte oder ein eingebundenes NAS Laufwerk voll ist
• HDD Fehler: Fehler der SD-Karte oder des NAS Laufwerkes
• Netzwerk getrennt: Ethernetkabel entfernt
• IP-Adresskonflikt
• Unzulässige Anmeldung: nach einer falschen Anmeldung kann eine Reaktion programmiert werden

Folgende Reaktionen können programmiert werden:

• E-Mail versenden
• NVR/CMS benachrichtigen
• Alarmausgang aktivieren

8.6.6 Audio-Ausnahme Detektion

Erkennung von plötzlichem Anstieg oder Abfall von Geräuschen.

8.6.7 Intrusion Detection

Intrusion Detection aktivieren: Die Funktion Intrusion Detection löst ein Ereignis aus, wenn ein Objekt, länger als die eingestellte Zeit, in dem zu überwachenden Bereich verweilt. Vorschauvideo: Konfigurieren Sie den zu überwachenden Bereich Max. Größe: Über diese Funktion wird die maximale Größe des zu erkennenden Objektes definiert. Dies erfolgt durch Zeichnen eines Rechteckts im Vorschauvideo. Das Rechteck kann dabei an beliebiger Position im Vorschauvideo gezeichnet werden.

Min. Größe: Über diese Funktion wir die minimale Größe des zu erkennenden Objektes definiert. Dies erfolgt durch Zeichnen eines Rechteckts im Vorschauvideo. Das Rechteck kann dabei an beliebiger Position im Vorschauvideo gezeichnet werden. Erkennungsbereich: Über diese Schaltfläche kann der zu überwachende Bereich im Videobild gezeichnet werden (viereckige Fläche). Vorgang: Schaltfläche drücken -> Eckpunkte mit linker Maustaste setzen (max. 4) -> rechte Maustaste drücken, um das Zeichnen zu beenden

Löschen: Löschen des Bereiches.

Region: Anzahl der verfügbaren Bereiche: 4

Grenzwert: Je höher der Wert (0-10 Sekunden), desto länger muss sich ein Objekt im zu überwachenden Bereich aufhalten, um ein Ereignis auszulösen.

Empfindlichkeit: Je höher die Empfindlichkeit, desto kleinere Objekte können detektiert werden.

Zeitplan

Um einen Zeitplan zu hinterlegen, klicken Sie auf „Zeitplan aktivieren“. Bestimmen Sie hier an welchen Wochentagen und Uhrzeiten der Alarmausgang aktiv sein soll.

Die Zeitraumauswahl erfolgt durch Markieren mit der linken Maustaste. Bei Klick auf einen bereits markierten Zeitraum können die Details auch per Tastatur eingestellt werden oder wieder gelöscht werden.

Um die Zeitauswahl auf andere Wochentage zu kopieren, gehen Sie mit dem Mauszeiger hinter den Balken des bereits eingestellten Wochentages und verwenden die Funktion „Kopieren nach ...“ Funktion.

Bitte übernehmen sie die getroffenen Einstellungen mit „Speichern“.

Verknüpfungsmethode

Stellen Sie hier ein welche Aktion bei Ereignis erfolgen soll.

Normale Verknüpfung

E-Mail verschicken: Sie erhalten eine E-Mail als Benachrichtigung, aktivieren Sie hierfür das Kontrollkästchen.

Überwachungszentrum benachrichtigen: Bei ausgelöstem Ereignis kann die ABUS CMS Software informiert werden. Es kann daraufhin z.B. ein Bild-Pop-Up erfolgen.

Hochladen zu FTP/Speicherkarte/NAS: Aktivieren Sie dieses Kontrollkästchen um bei Ereignis Einzelbilder auf einen FTP-Server, die SD Karte oder ein angeschlossenes NAS Laufwerk hochzuladen.

Alarm Ausgang auslösen

Bei ausgelöstem Ereignis können vorhandene Alarmausgänge an der Kamera aktiviert werden. Das Verhalten des Alarmausgangs kann unter „Ereignisse / Alarmausgang“ eingestellt werden.

Aufnahme auslösen

Aktivieren, um per Bewegungserkennung auf SD-Karte aufzuzeichnen.

8.6.8 Tripwire

Tripwire aktivieren: Die Funktion Tripwire erkennt im Videobild, ob sich ein Objekt über eine virtuelle Linie in eine bestimmte oder beide Richtungen bewegt. Daraufhin kann ein Ereignis ausgelöst werden.

Vorschauvideo: Konfigurieren Sie hier die virtuelle Linie.

Max. Größe: Über diese Funktion wird die maximale Größe des zu erkennenden Objektes definiert. Dies erfolgt durch Zeichnen eines Rechteckts im Vorschauvideo. Das Rechteck kann dabei an beliebiger Position im Vorschauvideo gezeichnet werden. Min. Größe: Über diese Funktion wir die minimale Größe des zu erkennenden Objektes definiert. Dies erfolgt durch Zeichnen eines Rechteckts im Vorschauvideo. Das Rechteck kann dabei an beliebiger Position im Vorschauvideo gezeichnet werden.

Zeichnen: Nach Drücken der Schaltfläche erscheint eine virtuelle Linie im Vorschauvideo. Diese kann nun angeklickt, und über die roten Eckpunkte mit der Maus verschoben werden. "A" und "B" geben die Richtungen an.

Löschen: Löschen der virtuellen Linie

Linie: Anzahl der verfügbaren virtuellen Linien: 4

Richtung: Definition der Richtung(en), bei denen ein Objekt kreuzt und ein Ereignis auslöst.

Empfindlichkeit: Je höher der Wert desto früher wird ein kreuzendes Objekt erkannt.

Zeitplan

Um einen Zeitplan zu hinterlegen, klicken Sie auf „Zeitplan aktivieren“. Bestimmen Sie hier an welchen Wochentagen und Uhrzeiten der Alarmausgang aktiv sein soll.

Die Zeitraumauswahl erfolgt durch Markieren mit der linken Maustaste. Bei Klick auf einen bereits markierten Zeitraum können die Details auch per Tastatur eingestellt werden oder wieder gelöscht werden.

Um die Zeitauswahl auf andere Wochentage zu kopieren, gehen Sie mit dem Mauszeiger hinter den Balken des bereits eingestellten Wochentages und verwenden die Funktion „Kopieren nach ...“ Funktion.

Bitte übernehmen sie die getroffenen Einstellungen mit „Speichern“.

Verknüpfungsmethode

Stellen Sie hier ein welche Aktion bei Ereignis erfolgen soll.

Normale Verknüpfung

E-Mail verschicken: Sie erhalten eine E-Mail als Benachrichtigung, aktivieren Sie hierfür das Kontrollkästchen.

Überwachungszentrum benachrichtigen: Bei ausgelöstem Ereignis kann die ABUS CMS Software informiert werden. Es kann daraufhin z.B. ein Bild-Pop-Up erfolgen.

Hochladen zu FTP/Speicherkarte/NAS: Aktivieren Sie dieses Kontrollkästchen um bei Ereignis Einzelbilder auf einen FTP-Server, die SD Karte oder ein angeschlossenes NAS Laufwerk hochzuladen.

Alarm Ausgang auslösen

Bei ausgelöstem Ereignis können vorhandene Alarmausgänge an der Kamera aktiviert werden. Das Verhalten des Alarmausgangs kann unter „Ereignisse / Alarmausgang“ eingestellt werden.

Aufnahme auslösen

Aktivieren, um per Bewegungserkennung auf SD-Karte aufzuzeichnen.

8.6.9 Bereichseingang Detektion

Die Funktion erkennt den Eintritt eines Objektes in einen markierten Bereich und löst sofort ein Ereignis aus.

Vorschauvideo: Konfigurieren Sie den zu überwachenden Bereich

Max. Größe: Über diese Funktion wird die maximale Größe des zu erkennenden Objektes definiert. Dies erfolgt durch Zeichnen eines Rechteckts im Vorschauvideo. Das Rechteck kann dabei an beliebiger Position im Vorschauvideo gezeichnet werden.

Min. Größe: Über diese Funktion wir die minimale Größe des zu erkennenden Objektes definiert. Dies erfolgt durch Zeichnen eines Rechteckts im Vorschauvideo. Das Rechteck kann dabei an beliebiger Position im Vorschauvideo gezeichnet werden.

Erkennungsbereich: Über diese Schaltfläche kann der zu überwachende Bereich im Videobild gezeichnet werden (viereckige Fläche). Vorgang: Schaltfläche drücken -> Eckpunkte mit linker Maustaste setzen (max. 4) -> rechte Maustaste drücken, um das Zeichnen zu beenden

Löschen: Löschen des Bereiches.

Region: Anzahl der verfügbaren Bereiche: 4

Empfindlichkeit: Je höher die Empfindlichkeit, desto kleinere Objekte können detektiert werden.

Zeitplan

Um einen Zeitplan zu hinterlegen, klicken Sie auf „Zeitplan aktivieren“. Bestimmen Sie hier an welchen Wochentagen und Uhrzeiten der Alarmausgang aktiv sein soll.

Die Zeitraumauswahl erfolgt durch Markieren mit der linken Maustaste. Bei Klick auf einen bereits markierten Zeitraum können die Details auch per Tastatur eingestellt werden oder wieder gelöscht werden.

Um die Zeitauswahl auf andere Wochentage zu kopieren, gehen Sie mit dem Mauszeiger hinter den Balken des bereits eingestellten Wochentages und verwenden die Funktion „Kopieren nach ...“ Funktion.

Bitte übernehmen sie die getroffenen Einstellungen mit „Speichern“.

Verknüpfungsmethode

Stellen Sie hier ein welche Aktion bei Ereignis erfolgen soll.

Normale Verknüpfung

E-Mail verschicken: Sie erhalten eine E-Mail als Benachrichtigung, aktivieren Sie hierfür das Kontrollkästchen.

Überwachungszentrum benachrichtigen: Bei ausgelöstem Ereignis kann die ABUS CMS Software informiert werden. Es kann daraufhin z.B. ein Bild-Pop-Up erfolgen.

Hochladen zu FTP/Speicherkarte/NAS: Aktivieren Sie dieses Kontrollkästchen um bei Ereignis Einzelbilder auf einen FTP-Server, die SD Karte oder ein angeschlossenes NAS Laufwerk hochzuladen.

Alarm Ausgang auslösen

Bei ausgelöstem Ereignis können vorhandene Alarmausgänge an der Kamera aktiviert werden. Das Verhalten des Alarmausgangs kann unter „Ereignisse / Alarmausgang“ eingestellt werden.

Aufnahme auslösen

Aktivieren, um per Bewegungserkennung auf SD-Karte aufzuzeichnen.

8.6.10 Bereichsausgang Detection

Die Funktion erkennt das Verlassen eines Objektes in einen markierten Bereich und löst sofort ein Ereignis aus.

Vorschauvideo: Konfigurieren Sie den zu überwachenden Bereich

Max. Größe: Über diese Funktion wird die maximale Größe des zu erkennenden Objektes definiert. Dies erfolgt durch Zeichnen eines Rechteckts im Vorschauvideo. Das Rechteck kann dabei an beliebiger Position im Vorschauvideo gezeichnet werden.

Min. Größe: Über diese Funktion wir die minimale Größe des zu erkennenden Objektes definiert. Dies erfolgt durch Zeichnen eines Rechteckts im Vorschauvideo. Das Rechteck kann dabei an beliebiger Position im Vorschauvideo gezeichnet werden.

Erkennungsbereich: Über diese Schaltfläche kann der zu überwachende Bereich im Videobild gezeichnet werden (viereckige Fläche). Vorgang: Schaltfläche drücken -> Eckpunkte mit linker Maustaste setzen (max. 4) -> rechte Maustaste drücken, um das Zeichnen zu beenden

Löschen: Löschen des Bereiches.

Region: Anzahl der verfügbaren Bereiche: 4

Empfindlichkeit: Je höher die Empfindlichkeit, desto kleinere Objekte können detektiert werden.

Zeitplan

Um einen Zeitplan zu hinterlegen, klicken Sie auf „Zeitplan aktivieren“. Bestimmen Sie hier an welchen Wochentagen und Uhrzeiten der Alarmausgang aktiv sein soll.

Die Zeitraumauswahl erfolgt durch Markieren mit der linken Maustaste. Bei Klick auf einen bereits markierten Zeitraum können die Details auch per Tastatur eingestellt werden oder wieder gelöscht werden.

Um die Zeitauswahl auf andere Wochentage zu kopieren, gehen Sie mit dem Mauszeiger hinter den Balken des bereits eingestellten Wochentages und verwenden die Funktion „Kopieren nach ...“ Funktion.

Bitte übernehmen sie die getroffenen Einstellungen mit „Speichern“.

Verknüpfungsmethode

Stellen Sie hier ein welche Aktion bei Ereignis erfolgen soll.

Normale Verknüpfung

E-Mail verschicken: Sie erhalten eine E-Mail als Benachrichtigung, aktivieren Sie hierfür das Kontrollkästchen.

Überwachungszentrum benachrichtigen: Bei ausgelöstem Ereignis kann die ABUS CMS Software informiert werden. Es kann daraufhin z.B. ein Bild-Pop-Up erfolgen.

Hochladen zu FTP/Speicherkarte/NAS: Aktivieren Sie dieses Kontrollkästchen um bei Ereignis Einzelbilder auf einen FTP-Server, die SD Karte oder ein angeschlossenes NAS Laufwerk hochzuladen.

Alarm Ausgang auslösen

Bei ausgelöstem Ereignis können vorhandene Alarmausgänge an der Kamera aktiviert werden. Das Verhalten des Alarmausgangs kann unter „Ereignisse / Alarmausgang“ eingestellt werden.

Aufnahme auslösen

Aktivieren, um per Bewegungserkennung auf SD-Karte aufzuzeichnen.

8.6.11 Unbeaufsichtigtes Gepäck Detektion

Die Funktion kann erkennen, wenn sich ein zusätzliches Objekt in einem definierten Bereich für länger als eine bestimmte Zeit befindet.

Vorschauvideo: Konfigurieren Sie den zu überwachenden Bereich

Max. Größe: Über diese Funktion wird die maximale Größe des zu erkennenden Objektes definiert. Dies erfolgt durch Zeichnen eines Rechteckts im Vorschauvideo. Das Rechteck kann dabei an beliebiger Position im Vorschauvideo gezeichnet werden.

Min. Größe: Über diese Funktion wir die minimale Größe des zu erkennenden Objektes definiert. Dies erfolgt durch Zeichnen eines Rechteckts im Vorschauvideo. Das Rechteck kann dabei an beliebiger Position im Vorschauvideo gezeichnet werden. Erkennungsbereich: Über diese Schaltfläche kann der zu überwachende Bereich im Videobild gezeichnet werden (viereckige Fläche). Vorgang: Schaltfläche drücken -> Eckpunkte mit linker Maustaste setzen (max. 4) -> rechte Maustaste drücken, um das Zeichnen zu beenden

Löschen: Löschen des Bereiches.

Region: Anzahl der verfügbaren Bereiche: 4

Grenzwert: Je höher der Wert (5-3600 Sekunden), desto länger muss sich ein Objekt im zu überwachenden Bereich aufhalten, um ein Ereignis auszulösen.

Empfindlichkeit: Je höher die Empfindlichkeit, desto schneller werden Bildveränderungen als Objekt identifiziert.

Zeitplan

Um einen Zeitplan zu hinterlegen, klicken Sie auf „Zeitplan aktivieren“. Bestimmen Sie hier an welchen Wochentagen und Uhrzeiten der Alarmausgang aktiv sein soll.

Die Zeitraumauswahl erfolgt durch Markieren mit der linken Maustaste. Bei Klick auf einen bereits markierten Zeitraum können die Details auch per Tastatur eingestellt werden oder wieder gelöscht werden.

Um die Zeitauswahl auf andere Wochentage zu kopieren, gehen Sie mit dem Mauszeiger hinter den Balken des bereits eingestellten Wochentages und verwenden die Funktion „Kopieren nach ...“ Funktion.

Bitte übernehmen sie die getroffenen Einstellungen mit „Speichern“.

Verknüpfungsmethode

Stellen Sie hier ein welche Aktion bei Ereignis erfolgen soll.

Normale Verknüpfung

E-Mail verschicken: Sie erhalten eine E-Mail als Benachrichtigung, aktivieren Sie hierfür das Kontrollkästchen.

Überwachungszentrum benachrichtigen: Bei ausgelöstem Ereignis kann die ABUS CMS Software informiert werden. Es kann daraufhin z.B. ein Bild-Pop-Up erfolgen.

Hochladen zu FTP/Speicherkarte/NAS: Aktivieren Sie dieses Kontrollkästchen um bei Ereignis Einzelbilder auf einen FTP-Server, die SD Karte oder ein angeschlossenes NAS Laufwerk hochzuladen.

Alarm Ausgang auslösen

Bei ausgelöstem Ereignis können vorhandene Alarmausgänge an der Kamera aktiviert werden. Das Verhalten des Alarmausgangs kann unter „Ereignisse / Alarmausgang“ eingestellt werden.

Aufnahme auslösen

Aktivieren, um per Bewegungserkennung auf SD-Karte aufzuzeichnen.

8.6.12 Objektentfernung Detektion

Die Funktion kann erkennen, wenn ein Objekt aus einem definierten Bereich entfernt wird.

Vorschauvideo: Konfigurieren Sie den zu überwachenden Bereich

Max. Größe:

Über diese Funktion wird die maximale Größe des zu erkennenden Objektes definiert. Dies erfolgt durch Zeichnen eines Rechteckts im Vorschauvideo. Das Rechteck kann dabei an beliebiger Position im Vorschauvideo gezeichnet werden.

Min. Größe:	Über diese Funktion wir die minimale Größe des zu erkennenden Objektes definiert. Dies erfolgt durch Zeichnen eines Rechteckts im Vorschauvideo. Das Rechteck kann dabei an beliebiger Position im Vorschauvideo gezeichnet werden.
Erkennungsbereich:	Über diese Schaltfläche kann der zu überwachende Bereich im Videobild gezeichnet werden (viereckige Fläche). Vorgang: Schaltfläche drücken -> Eckpunkte mit linker Maustaste setzen (max. 4) -> rechte Maustaste drücken, um das Zeichnen zu beenden

Löschen: Löschen des Bereiches.

Region: Anzahl der verfügbaren Bereiche: 4

Grenzwert: Je höher der Wert (5-3600 Sekunden), desto länger dauert es bis die Objektentfernung als Ereignis gemeldet wird.

Empfindlichkeit: Je höher die Empfindlichkeit, desto schneller werden Bildveränderungen als Objekt identifiziert.

Zeitplan

Um einen Zeitplan zu hinterlegen, klicken Sie auf „Zeitplan aktivieren“. Bestimmen Sie hier an welchen Wochentagen und Uhrzeiten der Alarmausgang aktiv sein soll.

Die Zeitraumauswahl erfolgt durch Markieren mit der linken Maustaste. Bei Klick auf einen bereits markierten Zeitraum können die Details auch per Tastatur eingestellt werden oder wieder gelöscht werden.

Um die Zeitauswahl auf andere Wochentage zu kopieren, gehen Sie mit dem Mauszeiger hinter den Balken des bereits eingestellten Wochentages und verwenden die Funktion „Kopieren nach ...“ Funktion.

Bitte übernehmen sie die getroffenen Einstellungen mit „Speichern“.

Verknüpfungsmethode

Stellen Sie hier ein welche Aktion bei Ereignis erfolgen soll.

Normale Verknüpfung

E-Mail verschicken: Sie erhalten eine E-Mail als Benachrichtigung, aktivieren Sie hierfür das Kontrollkästchen.

Überwachungszentrum benachrichtigen: Bei ausgelöstem Ereignis kann die ABUS CMS Software informiert werden. Es kann daraufhin z.B. ein Bild-Pop-Up erfolgen.

Hochladen zu FTP/Speicherkarte/NAS: Aktivieren Sie dieses Kontrollkästchen um bei Ereignis Einzelbilder auf einen FTP-Server, die SD Karte oder ein angeschlossenes NAS Laufwerk hochzuladen.

Alarm Ausgang auslösen

Bei ausgelöstem Ereignis können vorhandene Alarmausgänge an der Kamera aktiviert werden. Das Verhalten des Alarmausgangs kann unter „Ereignisse / Alarmausgang“ eingestellt werden.

Aufnahme auslösen

Aktivieren, um per Bewegungserkennung auf SD-Karte aufzuzeichnen.

8.7 Speicherung

8.7.1 Aufzeichnungszeitplan

Sie können hier die Konfiguration für zeit- und ereignisgesteuerte Aufzeichnungen vornehmen, um diese auf der SD-Karte zu speichern.

Nachaufzeichnung

Stellen Sie hier die Dauer für die Aufzeichnung der Bilddaten nach einem Ereignis ein.

Überschreiben

Stellen Sie hier ein, ob die Aufzeichnungen automatisch überschrieben werden sollen, wenn der Speicherplatz voll ist.

Abgelaufene Zeit: Mit dieser Funktion ist die Begrenzung der Speicherdauer auf die SD Karte möglich.

Zeitplan

Um einen Zeitplan zu hinterlegen, klicken Sie auf „Zeitplan aktivieren“. Bestimmen Sie hier an welchen Wochentagen und Uhrzeiten der Alarmausgang aktiv sein soll.

Die Zeitraumauswahl erfolgt durch Markieren mit der linken Maustaste. Bei Klick auf einen bereits markierten Zeitraum können die Details auch per Tastatur eingestellt werden oder wieder gelöscht werden.

Um die Zeitauswahl auf andere Wochentage zu kopieren, gehen Sie mit dem Mauszeiger hinter den Balken des bereits eingestellten Wochentages und verwenden die Funktion „Kopieren nach ...“ Funktion.

Bitte übernehmen sie die getroffenen Einstellungen mit „Speichern“.

Wählen Sie unter Aufzeichnungstyp den Aufnahmemodus für die gewünschte Zeitspanne. Sie haben die

Auswahl zwischen vollgenden Aufzeichnungstypen:

Normal: Daueraufzeichnung

Bewegung: Bewegungsgestuerte Aufzeichnung

Alarm: Alarmeingang (wenn vorhanden)

Bew. | Alarm: Bewegungsgesteuerte oder Alarmeingang gesteurerte Aufzeichnung. Kamera zeichnet entweder bei Bewegungserkennung oder bei Auslösen des Alarmeinganges aus.

Bew. & Alarm: Bewegungsgesteuerte und Alarmeinganggesteurerte Aufzeichnung. Kamera zeichnet nur auf wenn Bewegung und der Alarmeingang gleichzeitig ausgelöst werden.

Ereignis: Aufzeichnung aller Smart-Ereignisse (z.B. Tripwire)

Um die Änderungen zu übernehmen wählen Sie „OK“, um diese zu verwerfen klicken Sie auf „Abbrechen“.

8.7.2 Einzelbild erfassen

Sie können hier die Konfiguration für zeit- und ereignisgesteuerte Schnappschüsse vornehmen, um diese auf einem FTP-Server hochzuladen.

Zeitablauf

Timing-Schnappschuss aktivieren

Aktivieren Sie diese Funktion um in bestimmten Zeitintervallen Bilder abzuspeichern.

Format

Das Format für die Bilder ist auf JPEG vorkonfiguriert.

Auflösung

Stellen Sie hier die Auflösung des Bildes ein.

Qualität

Wählen Sie die Qualität für die gespeicherten Bilder ein.

Intervall

Stellen Sie hier die Zeitspanne zwischen zwei gespeicherten Bildern aus.

Ereignisgesteuert

Ereignisgesteuerten Schnappschuss aktivieren

Aktivieren Sie diese Funktion um ereignisgesteuerte Bilder abzuspeichern.

Format

Das Format für die Bilder ist auf JPEG vorkonfiguriert.

Auflösung

Stellen Sie hier die Auflösung des Bildes ein.

Qualität

Wählen Sie die Qualität für die gespeicherten Bilder aus.

Intervall

Stellen Sie hier die Zeitspanne zwischen zwei gespeicherten Bildern ein.

8.7.3 Speicherverwaltung

Hier haben Sie die Möglichkeit die eingesetze microSD-Karte zu formatieren und die Eigenschaften anzuzeigen. Weiterhin können die Daten auf dem Speichermedium verschlüsselt werden. Eine prozentuale Verteilung des Speicherplatzes von Videodaten und Einzelbildern kann ebenfalls vorgenommen werden.

Stellen Sie zuerst alle gewünschten Optionen und Parameter ein und formatieren Sie das Speichermedium anschließend.

8.7.4 NAS

In diesem Menü ist die Einrichtung von NAS Speicherorten möglich, diese sind dann in der Kamera als Laufwerk (HDD) zur Speicherung verfügbar.

Server-Adresse IP Adresse des NAS Laufwerks

Dateipfad: Pfad am NAS Laufwerk

Bitte beachten Sie:Bei der Aufnahme auf eine NAS Laufwerk wird nur der Kanal 1 (Fisheye Ansicht) aufgezeichnet. Diese kann dann über die Wiedergabeseite der Kamera wiedergegeben werden.

8.8 Personenzählung

Die Funktion dient zu Zählung von Personen welche eine virtuelle Linie in die ein oder andere Richtung überqueren. Die Kamera muss dazu an der Decke installiert sein.

Die Zählung dient für statistische Zwecke welche kein 100% korrektes Ergebnis erfordert. Optische Einflüsse im Videobild können die Zählung beeinflussen.

Die Zähldaten können im Livebild eingeblendet werden, und alternativ können diese per Email als Bericht versendet werden (täglich, wöchtlich, monatlich, jährlich). Weitherhin ist eine Auswertung über das Web-Interface der Kamera über den Menüpunkt „Datenanalyse“ möglich.

8.9 Wärmekarte / Heat Map

Die sog. Wärmekartenfunktion ermöglicht eine Analyse, welche Bereiche im Bildausschnitt häufiger oder weniger häufig durch sich bewegende Objekte aufgesucht wurden (z.B. durch Personen). Die Kamera muss dazu an der Decke installiert sein. Die Häufigkeitswerte werden durch verschiedene Farbwerte optisch dargestellt (rot – höher frequentiert, blau – niedrig frequentiert).

Die Daten können per Email als Bericht versendet werden (täglich, wöchtlich, monatlich, jährlich). Weitherhin ist eine Auswertung über das Web-Interface der Kamera über den Menüpunkt „Datenanalyse“ möglich.

8.10 Kreuzungsanalyse

Die Funktion Kreuzungsanalyse kann die Häufigkeit von sich bewegenden Objekten richtungsabhängig ermitteln. So kann ermittelt werden

Die Daten können per Email als Bericht versendet werden (täglich, wöchtlich, monatlich, jährlich). Weitherhin ist eine Auswertung über das Web-Interface der Kamera über den Menüpunkt „Datenanalyse“ möglich.

9. Wartung und Reinigung

11.1 Wartung

Überprüfen Sie regelmäßig die technische Sicherheit des Produkts, z.B. Beschädigung des Gehäuses.

Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern.

Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn

• das Gerät sichtbare Beschädigungen aufweist,
  • das Gerät nicht mehr funktioniert

Bitte beachten Sie:

Das Produkt ist für Sie wartungsfrei. Es sind keinerlei für Sie überprüfende oder zu wartende Bestandteile im Inneren des Produkts, öffnen Sie es niemals.

11.2 Reinigung

Reinigen Sie das Produkt mit einem sauberen trockenen Tuch. Bei stärkeren Verschmutzungen kann das Tuch leicht mit lauwarmem Wasser angefeuchtet werden.

Achten Sie darauf, dass keine Flüssigkeiten in das Gerät gelangen.

Verwenden Sie keine chemischen Reiniger, dadurch könnte die Oberfläche des Gehäuses und des Bildschirms angegriffen werden (Verfärbungen).

10. Entsorgung

Achtung: Die EU-Richtlinie 2002/96/EG regelt die ordnungsgemäße Rücknahme, Behandlung und Verwertung von gebrauchten Elektronikgeräten. Dieses Symbol bedeutet, dass im Interesse des Umweltschutzes das Gerät am Ende seiner Lebensdauer entsprechend den geltenden gesetzlichen Vorschriften und getrennt vom Hausmüll bzw. Gewerbemüll entsorgt werden muss. Die Entsorgung des Altgeräts kann über entsprechende offizielle Rücknahmestellen in Ihrem Land erfolgen. Befolgen Sie die örtlichen Vorschriften bei der Entsorgung der Materialien. Weitere Einzelheiten über die Rücknahme (auch für Nicht-EU Länder) erhalten Sie von Ihrer örtlichen Verwaltung. Durch das separate Sammeln und Recycling werden die natürlichen Ressourcen geschont und es ist sichergestellt, dass beim Recycling des Produkts alle Bestimmungen zum Schutz von Gesundheit und Umwelt beachtet werden.

11. Technische Daten

Die technischen Daten der einzelnen Kameras sind unter www.abus.com über die Produktsuche verfügbar.

12. Open Source Lizenzhinweise

Informationen zu enthaltenen Open Source Software Teilen entnehmen Sie bitte dem Produkt beiliegenden Informationsblatt oder der Information auf der Produktseite unter www.abus.com.
