HIF5340DBT - Hi-Fi-System Reflexion - Kostenlose Bedienungsanleitung

Produkttyp	Vertikales Hi-Fi-System mit CD, Bluetooth, FM, DAB+, USB, AUX-IN
Modellname	HIF5340DBT
Abmessungen Hauptgerät (B x T x H)	260 x 160 x 51 mm
Lautsprecherabmessungen (pro Stück, B x T x H)	110 x 160 x 51 mm
Verpackungsmaße (B x T x H)	316 x 216 x 150 mm
Gewicht	1,8 kg
Stromversorgung	Externes Netzteil: Eingang 100-240V~ 50/60Hz, max. 0,3A; Ausgang 5V 1,2A
Stromverbrauch	12 W
Backup-Batterie	2 x AAA 1,5V (nicht enthalten) für Radio, Uhr, Weckereinstellungen
Fernbedienungsbatterie	CR2025 (enthalten)
CD-Wiedergabe	CD-R, CD+R, CD-RW, CD+RW; Audio-CDs und MP3-Discs
USB-Wiedergabe	USB-Sticks bis 32 GB, FAT/FAT32, MP3/WMA, bis zu 999 Titel, 99 Ordner
Bluetooth	Version 4.2, A2DP, AVRCP; Reichweite bis 10 m
UKW-Radio	Frequenz 87,5 - 108 MHz
DAB/DAB+-Radio	Frequenz 174,928 - 239,200 MHz
AUX-EINGANG	3,5-mm-Klinke
Lautsprecherleistung (RMS)	2 x 2 W
Lautsprecherleistung (max.)	2 x 16 W
Betriebstemperatur	0 °C bis +45 °C
Sicherheitsmerkmale	Laserprodukt der Klasse 1; nicht Regen oder Feuchtigkeit aussetzen; nur angegebenes Netzteil verwenden; Gerät nicht öffnen; Lüftungsöffnungen freihalten
Reinigungshinweise	Vor der Reinigung Netzteil abziehen; nur trockenes Tuch verwenden
Mitgeliefertes Zubehör	Hauptgerät, 2 Lautsprecher (L/R), externes Netzteil, Fernbedienung (mit CR2025-Batterie), Bedienungsanleitung
Reparierbarkeit	Keine vom Benutzer zu wartenden Teile; Reparaturen nur durch autorisierte Werkstatt

Häufig gestellte Fragen - HIF5340DBT Reflexion

Wie stelle ich die Uhr am Reflexion HIF5340DBT ein?

Drücken und halten Sie die MENU-Taste für 3 Sekunden, dann drücken Sie SELECT, um das Systemmenü aufzurufen. Navigieren Sie mit TUNE+ / ▶▶ oder TUNE- / ◀◀ zu 'Time' und drücken Sie SELECT. Sie können Uhrzeit, Datum, 12/24-Stunden-Format und Datumsformat einstellen. Alternativ halten Sie im Standby-Modus die CLK SET / MEM-Taste für 3 Sekunden.

Wie verbinde ich Bluetooth mit dem HIF5340DBT?

Drücken Sie wiederholt die SOURCE-Taste, bis 'Bluetooth' im Display erscheint. Aktivieren Sie Bluetooth an Ihrem externen Gerät und suchen Sie nach 'HIF5340DBT'. Falls ein Passwort erforderlich ist, geben Sie '0000' ein. Nach erfolgreicher Verbindung wird 'connected' angezeigt. Sie können die Wiedergabe über das System oder das externe Gerät steuern.

Wie stelle ich den Wecker an diesem Hi-Fi-System ein?

Drücken und halten Sie MENU für 3 Sekunden, navigieren Sie dann zu 'Wecker' und drücken Sie SELECT. Sie können Wecker 1 oder 2 mit Optionen für Stunden, Minuten, Dauer, Quelle (CD/USB/Signalton/DAB/UKW), Rhythmus (täglich/einmal/Wochenende/Werktage) und Lautstärke einstellen. Alternativ drücken Sie im Standby-Modus ALARM, um direkt in die Weckereinstellung zu gelangen.

Welche CD-Typen kann ich auf dem HIF5340DBT abspielen?

Das System spielt Audio-CDs und MP3-Discs ab. Kompatible Disc-Typen sind CD-R, CD+R, CD-RW und CD+RW.

Welche USB-Formate und -Größen werden unterstützt?

USB-Sticks bis zu 32 GB werden unterstützt. Das Dateisystem muss FAT oder FAT32 sein. Unterstützte Audioformate sind MP3 und WMA. Maximal 999 Titel und 99 Ordner.

Wie führe ich einen automatischen Sendersuchlauf für UKW oder DAB+ durch?

Für UKW: Drücken Sie SOURCE, um UKW zu wählen, dann drücken Sie PLAY/PAUSE, um den automatischen Suchlauf zu starten, oder halten Sie TUNE+ / ▶▶ oder TUNE- / ◀◀ für manuelles Einstellen gedrückt. Für DAB+: Wählen Sie den DAB-Modus und halten Sie PLAY/PAUSE für 2 Sekunden gedrückt, um einen vollständigen Suchlauf zu starten.

Wie speichere und rufe ich Radiosender auf?

Während Sie einen Sender hören, drücken Sie CLK SET / MEM. Das Display zeigt blinkend 'P01' an. Wählen Sie mit TUNE+ / ▶▶ oder TUNE- / ◀◀ eine Speicherplatznummer (bis zu 20 für UKW und DAB+), dann drücken Sie SELECT, um zu speichern. Zum Aufrufen drücken Sie erneut CLK SET / MEM und navigieren Sie zum gewünschten Speicherplatz.

Wie verwende ich den Sleep-Timer?

Drücken und halten Sie MENU für 3 Sekunden, navigieren Sie zu 'Sleep' und drücken Sie SELECT. Sie können zwischen Aus, 10, 20, 30, 45, 60, 90 oder 120 Minuten wählen. Das Gerät schaltet nach der eingestellten Zeit automatisch in den Standby-Modus.

Was soll ich tun, wenn die CD springt oder nicht abgespielt wird?

Stellen Sie zunächst sicher, dass die CD nicht schmutzig oder zerkratzt ist. Reinigen Sie die CD mit einem weichen Tuch. Wenn das Problem weiterhin besteht, versuchen Sie eine andere CD. Eine schmutzige oder zerkratzte CD kann Sprünge verursachen. Überprüfen Sie auch, ob die CD richtig eingelegt ist, das Etikett zeigt nach oben.

Wie reinige und pflege ich den HIF5340DBT?

Ziehen Sie vor der Reinigung immer das Netzteil ab. Verwenden Sie nur ein trockenes Tuch. Verwenden Sie keine Flüssigkeiten oder Sprays. Halten Sie die Lüftungsöffnungen frei und stellen Sie das Gerät nicht auf weiche Oberflächen, die den Luftstrom blockieren könnten. Vermeiden Sie Regen, Feuchtigkeit und direkte Sonneneinstrahlung.

BEDIENUNGSANLEITUNG HIF5340DBT Reflexion

Vertikalanlage mit CD / Bluetooth / UKW / DAB+ / USB /

AUX IN

Modell Nr.: HIF5340DBT

REFLEXION

Lesen Sie diese Anleitung sorgfältig vor der Inbetriebnahme und verwahren Sie die Anleitung zum späteren Nachschlagen gut auf.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungsanweisungen (Service) in diesem Handbuch hin, die unbedingt zu befolgen sind.

Das Blitzsymbol im Dreieck weist den Benutzer auf „gefährliche Spannungen“ an einigen Bauteilen im Inneren des Gerätes hin.

Um die Gefahr elektrischer Schläge auszuschließen, das Gehäuse auf keinen Fall öffnen. Im Innern befinden sich keine vom Benutzer selbst instandsetzbaren Teile. Reparaturen dürfen nur von einer autorisierten Fachwerkstatt durchgeführt werden.

230v\~

Dieses Gerät ist für 230V \~ 50Hz Netzspannung ausgelegt. Bei längerer Nichtbenutzung des Geräts ziehen Sie den Stecker aus der Steckdose.

Setzen Sie das Gerät weder Feuchtigkeit noch Regen aus.

Schalten Sie das System erst dann ein, wenn Sie alle Verbindungen genau geprüft haben.

Stellen Sie das Gerät so auf, dass immer eine ungestörte Frischluftzufuhr sichergestellt ist. Stellen Sie das Gerät keinesfalls auf Teppiche und in die Nähe von Gardinen auf und bauen Sie es nicht in Bücherregale ein.

Setzen Sie das Gerät weder direkter Sonneneinstrahlung noch Wärmequellen aus.

LESEN SIE ALLE ANWEISUNGEN VOR DEM GEBRAUCH Beachten Sie bei der Verwendung der Vertikalanlage immer grundlegende Sicherheitsvorkehrungen, besonders, wenn Kinder in der Nähe sind.

1. Lesen Sie diese Bedienungsanleitung, bevor Sie versuchen, das Gerät anzuschließen oder zu bedienen.
2. Bewahren Sie diese Bedienungsanleitung zum späteren Nachschlagen gut auf.
3. WARNHINWEISE BEACHTEN - Alle Warnhinweise an dem Gerät und in der Bedienungsanleitung müssen beachtet werden.
4. Anleitungen befolgen - Alle Bedienungsanweisungen müssen befolgt werden.
5. Das Gerät darf keinem Tropf oder Spritzwasser ausgesetzt werden und es dürfen keine mit Flüssigkeiten gefüllten Gegenstände wie Vasen auf oder in der Nähe des Gerätes gestellt werden. Nur in trockenen Regionen benutzen.
6. Das Gerät darf nur an die Stromversorgung angeschlossen werden, die in der Bedienungsanleitung beschrieben oder auf dem Gerät angegeben ist.
7. Verlegen Sie das Netzkabel so, dass es nicht geklemmt oder gequetscht wird und so, dass man nicht über das Kabel stolpern kann.
8. Keine offenen Flammen wie Kerzen auf das Gerät stellen und das Gerät von offenen Flammen fernhalten.
9. Achtung das Gerät besitzt einen Class 1 Laser. Öffnen Sie nicht das Gerät und blicken Sie nicht in den Laserstrahl da dies zur Schädigung der Augen führen kann.
10. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
11. Die Belüftung darf nicht durch Abdecken der Lüftungsöffnungen behindert werden.
    Stellen Sie das Gerät nicht auf ein Bett, ein Sofa, einen Teppich oder eine ähnliche Oberfläche, die die Lüftungsöffnungen blockieren könnten.

12. Stellen Sie sicher, dass das Gerät an eine AC 100-240V 60 / 50Hz Steckdose angeschlossen ist. Bei Verwendung andere oder höherer Spannungen kann es zu Funktionsstörungen des Gerätes führen. Schalten Sie das Gerät aus, bevor Sie es vom Netz trennen, um es vollständig auszuschalten.

13. Wenn Sie nasse oder feuchte Hände haben, Stecken Sie den Netzstecker nicht in die Steckdose und ziehen Sie diesen nicht aus der Steckdose heraus.

14. Keine Gewalt anwenden um den Netzstecker in die Steckdose zu stecken, wenn der Netzstecker nicht passt.
15. Nur Zubehör und Ersatzteile verwenden die vom Hersteller frei gegeben sind.
16. Installieren Sie das Gerät gemäß den Anweisungen des Herstellers.
17. Stellen Sie das Gerät nur in ausreichend belüfteten Umgebungen auf. Stellen Sie das Gerät auf eine ebene und stabile Oberfläche. Nicht Temperaturen über 40°C aussetzen. Beim Aufstellort darauf achten das 30 cm nach hinten und der Oberseite des Gerätes und 5 cm von der linken und rechten Seite eingehalten werden.
18. Betätigen Sie die Tasten des Gerätes nicht mit übermäßiger Kraft da dies zu Beschädigungen führen kann.
19. Entsorgen Sie verbrauchte Batterien umweltgerecht.
20. Achten Sie stets darauf, dass das Gerät vor dem Transport oder der Reinigung aus der Steckdose gezogen wird. Reinigen Sie es nur mit einem trockenen Tuch.
21. Bei Gewitter oder wenn das Gerät für längere Zeit nicht genutzt wird trennen Sie das Gerät vom Stromnetz.
22. Dieses Produkt hat keine vom Benutzer zu wartenden Teile. Versuchen Sie nicht, dieses Produkt selbst zu reparieren. Nur qualifiziertes Servicepersonal darf die Wartung durchführen. Bei einem Defekt geben Sie das Produkt über Ihren Händler zum Hersteller.
23. Lassen Sie niemanden, besonders Kinder, etwas in Löcher, Schlitze oder irgendwelche anderen Öffnungen im Gehäuse des Gerätes schieben, da dies zu einem tödlichen elektrischen Schlag führen kann.
24. Stellen Sie das Gerät nicht in der Nähe von Fernsehgeräten, Lautsprechern und anderen Objekten, die starke Magnetfelder erzeugen auf.
25. Lassen Sie das Gerät nicht unbeaufsichtigt, wenn es benutzt wird.
26. Eine verschmutzte oder zerkratzte CD kann ein Problem beim Überspringen verursachen. Reinigen oder ersetzen Sie die CD.

HINWEIS: Um das System vollständig zu trennen, wenn es längere Zeit nicht benutzt wird, ziehen Sie den Netzstecker aus der Steckdose.

Batteriewechsel:

Vorsicht

Explosionsgefahr bei falschem Batteriewechsel. Batterien nur mit dem gleichen Typ ersetzen.

WARNUNG: BATTERIE NICHT VERSCHLUCKEN, CHEMISCHE VERBRENNUNGSGEFAHR.

UM BRAND- ODER STROMSCHLAGGEFAHR ZU VERMEIDEN, DAS GERÄT NICHT REGEN ODER FEUCHTIGKEIT AUSSETZEN.

Klasse 1 Laser Produkt

Die Kennzeichnung an dem Gerät weist den Nutzer darauf hin, dass dieses Gerät mit einem Laser der Klasse 1 ausgestattet ist.

Informationen über Strahlen

Diese Kennzeichnung im CD-Fach zeigt an das dieses Gerät mit gefährliche Strahlen der Klasse 1 arbeitet. Bitte öffnen Sie das Gerät nicht und entfernen Sie keine Komponenten zur anderen Nutzung als in diesem Gerät. Bitte schauen Sie nie direkt in den Laser da dies zur Schädigung der Augen führen kann.

WARNHINWEISE ZUR STRAHLUNG

Dieses Etikett befindet sich im Inneren des Geräts. Warnung vor weiteren Maßnahmen am Gerät. Das Gerät enthält einen Laser, gemäß der Grenze für Laser der Klasse 1.

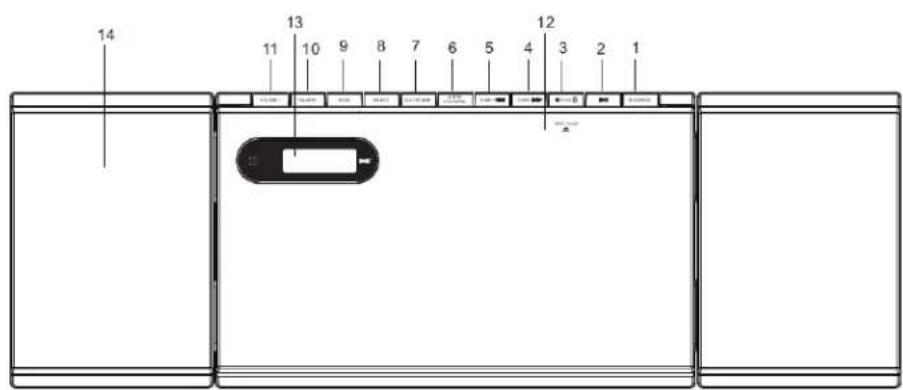

VORDERSEITE

1. POWER / SOURCE: Gerät Ein / Aus (Standby) schalten.
   Wiedergabe- Quelle auswählen.
2. ▶||: Play / Pause für (CD, USB) Wiedergabe.
3. ■ / PAIR (Bluetooth): Wiedergabe stoppen (CD, USB) /
   Verbindungstaste Bluetooth.
4. TUNE+ / ▶▶: Radio Frequenz erhöhen / nächste
   Wiedergabe (CD, USB).
5. TUNE- / ◀◀: Radio Frequenz verringern / vorherige
   Wiedergabe (CD, USB).
6. ALBUM / PLAY MODE: Display Dimmen / Ordner auswählen (USB,
   MP3)
7. CLK SET / MEM: Uhr Einstellungen / Speicher Einstellungen.
8. SELECT: Auswahl bestätigen.
9. MENU: Einstellungsmenü öffnen / schließen.
10. VOLUME +: Lautstärke einstellen (lauter).
11. VOLUME -: Lautstärke einstellen (leiser).
12. OPEN/CLOSE: CD Laufwerk öffnen / schließen.
13. DISPLAY: Informationsanzeige.
14. LAUTSPRECHER: Linke / Rechte Tonausgabe

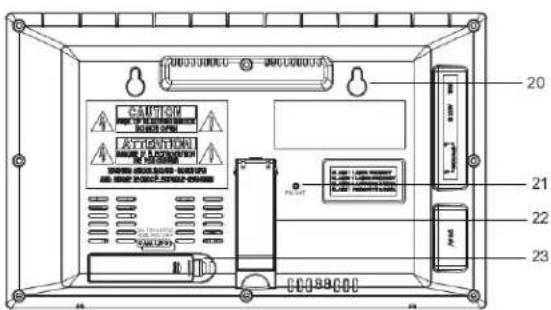

RÜCKSEITE

1. USB: USB Eingang.
2. AUX IN: 3,5mm AUX IN Buchse.
3. SPEAKER L: Linker Lautsprecher Ausgang.
4. SPEAKER R: Rechter Lautsprecher Ausgang.
5. DC IN: Netzteil Eingang (5V / 1200mA).
6. WANDMONTAGE PUNKTE: Zum Einhängen an Schrauben oder ähnlichen.
7. ANTENNE: Wurfantenne für UKW / DAB / DAB+ Empfang.
8. KLAPPFUSS: Klapp-Fuß zum Aufstellen auf einer festen und ebenen Fläche.
9. BACKUP BATTERIE-FACH: Zum Speichern von Radio, Uhrzeit, Wecker Einstellungen, wenn das Stromkabel gezogen wird.

2x AAA 1,5V

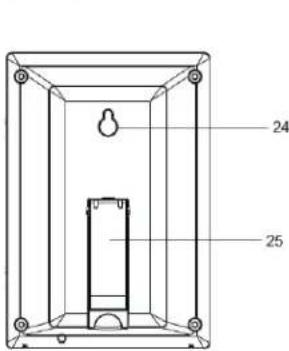

LAUTSPRECHER

1. WANDMONTAGE PUNKTE: Zum Einhängen an Schrauben oder ähnlichen.

2. KLAPPFUSS: Klapp-fuß zum Aufstellen auf eine ebene Fläche.

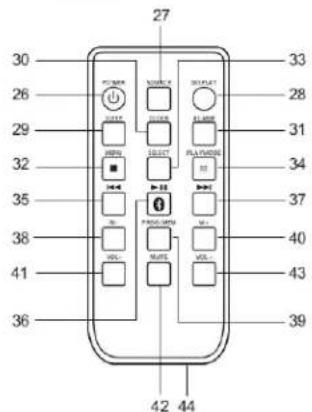

FERNBEDIENUNG

1. POWER: Gerät Ein / Aus (Standby) schalten.
2. SOURCE: Wiedergabe- Quelle auswählen.
3. DISPLAY: Anzeigeinformationen durchschalten.
4. SLEEP: Sleep Timer einstellen.
5. CLOCK: Uhrzeit einstellen (nur Standby).
6. ALARM: Wecke einstellen.
7. ■ / MENU: Wiedergabe stoppen (CD, USB).

Menü Einstellungen öffnen / schließen.

1. SELECT: Eingabe bestätigen.
2. PLAYMODE / ST.: Display Dimmen / Ordner auswählen (USB, MP3).
3. ▪◀◀: Vorheriger Titel.
4. ▶/PAIR: Play / Pause. Verbindungstaste Bluetooth.
5. ▶▶| : Nächster Titel.
6. M -: Vorherige Preset Wiedergabe (UKW, DAB).
7. PROG / MEM: Wiedergabeliste einstellen (CD, USB).

Preset speichern (UKW, DAB).

1. M +: Nächste Preset Wiedergabe (UKW, DAB).
2. VOL-: Lautstärke einstellen (leiser).
3. MUTE: Ton Stumm schalten Ein / Aus.
4. VOL+: Lautstärke einstellen (lauter).
5. BATTERIEFACH: Batteriefach Fernbedienung.

Knopfzelle C2025

Die Batterie während der Aufbewahrung oder

längerer Nichtnutzung der Vertikalanlage aus

der Fernbedienung entfernen.

LAUTSPRECHER ANSCHLIEßen

1. Der Linke Lautsprecher hat auf der rechten Seite zwei Haken und der rechte Lautsprecher hat auf der linken Seite zwei Haken zum ausklappen um die Lautsprecher mit der Haupteinheit zu verbinden.
2. Stecken Sie die Lautsprecher mit der Haupteinheit zusammen indem Sie die Lautsprecher mit den ausgeklappten Haken in die Haupteinheit drücken und nach unten schieben.
3. Stecken Sie das Lautsprecher Kabel für den linken Lautsprecher in den linken Lautsprecher Ausgang [SPEAKER L] (17) und das Lautsprecher Kabel für den rechten Lautsprecher in den rechten Lautsprecher Ausgang [SPEAKER R] (18).

BACKUP BATTERIEN

Setzen Sie zwei AAA Batterien in das Backup Batteriefach ein um die Uhrzeit, das Datum und die Preset Speicherplätze zu speichern, wenn das Netzteil des Geräte nicht angeschlossen ist oder ein kurzfristiger Stromausfall vorliegt.

Batterien nicht im Lieferumfang enthalten.

NETZTEIL ANSCHLIEßen

1. Schließen Sie das externen Netzteil mit der einen Seite an die Buchse [DC IN] (19) der Vertikalanlage an.
2. Schließen Sie die andere Seite des Netzkabels an die Haussteckdose an.

Hinweis:

Vergleichen Sie die Angaben des externen Netzteils mit Ihrer Hausstromversorgung. Verbinden Sie das Gerät nur mit Ihrer Hausstromsteckdose, wenn die Angaben übereinstimmen.

EIN- / AUSSCHALTEN

1. Drücken Sie die Taste [POWER / SOURCE] (1 / 26), um das Gerät einzuschalten.
2. Halten Sie die Taste [POWER / SOURCE] (1 / 26) für ca. 3 Sekunden gedrückt um das Gerät in den Standby-Modus zu schalten.

ERSTINBETRIEBNAHME

1. Schalten Sie das Gerät das erste Mal mit der Taste [POWER / SOURCE] (1 / 26) ein startet das Gerät mit dem DAB Modus und beginnt automatisch einen Suchlauf.
2. Nach dem Suchlauf beginnt die DAB Wiedergabe mit dem ersten Sender.

UHRZEIT EINSTELLUNG

1. Halten Sie die Taste [MENU] (9 / 32) für ca. 3 Sekunden gedrückt um in das Geräte Menü zu gelangen.
2. Drücken Sie die Tasten [TUNE+ / ▶▶] (4 / 37) oder [TUNE- / ◀◀] (5 / 35) und gehen Sie auf System.
3. Drücken Sie die Taste [SELECT] (8 / 33) um in das System Menü zu gelangen.
4. Drücken Sie die Tasten [TUNE+ / ▶▶] (4 / 37) oder [TUNE- / ◀◀] (5 / 35) und navigieren Sie auf den Menüpunkt „Uhrzeit“.
5. Drücken Sie die Taste [SELECT] (8 / 33) um in die Uhrzeit Einstellung zu gelangen.
6. Die folgenden Einstellungen können Sie vornehmen.

Zeit / Datum einstellen

Stellen Sie die Uhrzeit und das Datum ein.

[TUNE+ / ▶▶] (4 / 37): Verändern Sie die Uhrzeit und Datumeinstellung.

[TUNE- / ◀◀] (5 / 35): Verändern Sie die Uhrzeit und Datumeinstellung.

SELECT (8 / 33): Einstellung bestätigen /zum nächsten Menüpunkt gelangen.

Stunden einstellen ▶ Minuten einstellen ▶ Tage einstellen ▶ Monat einstellen ▶ Jahr einstellen

▶ Uhrzeit und Datum speichern

Hinweis: Sie können die Uhrzeit und Datumeinstellung auch über den Standby Modus vornehmen. Drücken Sie dazu die Taste [CLK SET / MEM] (7 / 30).

Automatisches Update

Wählen Sie die Quelle aus von der die Uhrzeit und das Datum aktualisiert werden sollen.

Update Alle / Update von DAB / Update von FM / Kein Update

12 / 24 Stunden Modus einstellen

Stellen Sie ein ob die Uhrzeit mit der 24 Stunden anzeige oder 12 Stunde anzeige angezeigt werden soll.

12 Stunden einstellen / 24 Stunden einstellen

Datumsformat einstellen

Stellen Sie das Datumsformat ein. Die folgende Einstellung können Sie für das Datumsformat einstellen:

TT.MM.JJJJ (Tage / Monate / Jahre)

MM.TT.JJJJ (Monate / Tage / Jahre)

ALARM EINSTELLEN

1. Halten Sie die Taste [MENU] (9 / 32) für ca. 3 Sekunden gedrückt um in das Geräte Menü zu gelangen.
2. Drücken Sie die Tasten [TUNE+ / ▶▶] (4 / 37) oder [TUNE- / ◀◀] (5 / 35) und navigieren Sie auf System und drücken Sie die Taste [SELECT] (8 / 33) um in das System Menü zu gelangen.
3. Drücken Sie die Tasten [TUNE+ / ▶▶] (4 / 37) oder [TUNE- / ◀◀] (5 / 35) und navigieren Sie auf den Menüpunkt „Wecker“.
4. Drücken Sie die Taste [SELECT] (8 / 33) um in die Wecker Einstellung zu gelangen.
5. Die folgenden Einstellungen können Sie vornehmen.

Hinweis: Sie können den Wecker auch über den Standby Modus einstellen. Drücken Sie dazu die Taste [ALARM] (31) im Standby Modus um in die Wecker Einstellung zu gelangen.

[TUNE+ / ▶▶] (4 / 37): Verändern Sie die Einstellung.

[TUNE- / ◀◀] (5 / 35): Verändern Sie die Einstellung.

SELECT (8 / 33): Einstellung bestätigen / zum nächsten Menüpunkt gelangen.

POWER / SOURCE (1 / 26): Wecker ausschalten.

SELECT (8 / 33): Schlummer Modus. Wecker ertönt nach 9 Minuten erneut.

WECKER 1 oder 2 einrichten

▼ [SELECT] (8 / 33)

Stunden einstellen

▼ [SELECT] (8 / 33)

Minuten einstellen

▼ [SELECT] (8 / 33)

Dauer einstellen

▼ [SELECT] (8 / 33)

Quelle einstellen (CD / USB / Summer / DAB / FM / USB /

▼ [SELECT] (8 / 33)

Weck Rhythmus einstellen (Täglich / Einmal / Wochenende / Werktage)

▼ [SELECT] (8 / 33)

Lautstärke einstellen

▼ [SELECT] (8 / 33)

Wecker Ein / Wecker Aus

▼ [SELECT] (8 / 33)

Wecker gespeichert

SLEEP MODUS

1. Halten Sie die Taste [MENU] (9 / 32) für ca. 3 Sekunden gedrückt um in das Geräte Menü zu gelangen.
2. Drücken Sie die Tasten [TUNE+ / ▶▶] (4 / 35) oder [TUNE- / ◀◀] (5 / 37) und navigieren Sie zu System und drücken Sie die Taste [SELECT] (8 / 33) um in das System Menü zu gelangen.
3. Drücken Sie die Tasten [TUNE+ / ▶▶] (4 / 35) oder [TUNE- / ◀◀] (5 / 37) und navigieren Sie auf den Menüpunkt „Sleep“.
4. Drücken Sie die Taste [SELECT] (8 / 33) um in die Sleep Einstellung zu gelangen.
5. Die folgenden Einstellungen können Sie vornehmen.
   Aus / 15 / 30 / 45 / 60 / 90 Minuten.

Hinweis: Nach Ablauf der eingestellten Zeit schaltet das Gerät automatisch in den Standby-Modus.

LAUTSTÄRKE EINSTELLEN

Drücken Sie die Taste [VOLUME +] (10 / 41) oder [VOLUME -] (11 / 43), um die Lautstärke lauter oder leiser zu stellen.

MUTE EINSTELLUNG

1. Drücken Sie die Taste [MUTE] (42), um die Lautstärke Stumm zu schalten.
2. Drücken Sie die Taste [MUTE] (42) erneut um die Lautstärke wieder zu aktivieren.

WURFANTENNE

Das Gerät besitzt eine Wurfantenne. Für den besten Empfang passen Sie die Wurfantenne Ihren Gegebenheiten an.

SOURCE QUELLE WÄHLEN

Drücken Sie die Taste [POWER / SOURCE] (1 / 27) so oft bis die gewünschte Wiedergabe Quelle im Display erscheint.

Folgende Quellen stehen zur Auswahl:

DAB / FM / BLUETOOTH / CD / USB / AUX IN

FM-RADIO (UKW) MODUS

1. Drücken Sie die Taste [POWER / SOURCE] (1 / 27) so oft bis „FM“ im Display angezeigt wird.
2. Halten Sie die Taste [PLAY / PAUSE] (2 / 36) für ca. 3 Sekunden gedrückt um den automatischen Suchlauf auszuführen.

Automatischer Suchlauf:

Bei dem automatischen Suchlauf werden alle Empfangenen Radio Sender

(max. 20) unter „Preset“ Automatisch gespeichert.

1. Halten Sie die Taste [TUNE+ / ▶▶] (4 / 35) oder [TUNE- / ◀◀] (5 / 37) für ca. 3 Sekunden gedrückt und das Gerät sucht nach dem nächsten zur Verfügung stehenden Radio Sender.

FM (UKW) MENÜ

1. Halten Sie die Taste [MENÜ] (9 / 32) für ca. 3 Sekunden gedrückt bis das Menü im Display erscheint.
2. Die folgenden Menüpunkte und Einstellungsmöglichkeiten stehen Ihnen in dem Menü zur Verfügung.

Suchlauf Einstellung

In diesem Menü legen Sie fest ob alle Radio Sender gefunden werden sollen oder nur die Radio Sender mit starken Empfang.

Alle Sender / Nur kräftige Sender

Audio Einstellung

In diesem Menü können Sie einstellen, ob der Ton als Stereo oder Mono Ton ausgegeben werden soll.

Stereo möglich / Nur Mono

DAB / DAB+ MODUS

1. Drücken Sie die Taste [SOURCE] (1 / 27) so oft bis „DAB“ im Display angezeigt wird.
2. Halten Sie die Taste [PLAY / PAUSE] (2 / 36) für ca. 3 Sekunden gedrückt, bis Suchlauf im Display erscheint.
3. Die Wiedergabe beginnt automatisch mit dem als erstes gespeicherten Sender.

Automatischer Suchlauf:

Bei dem automatischen Suchlauf werden alle Empfangenen DAB / DAB+ Radio Sender gespeichert.

DAB / DAB+ MENÜ

1. Halten Sie die Taste [MENÜ] (9 / 32) für ca. 3 Sekunden gedrückt bis das Menü im Display erscheint.
2. Die folgenden Menüpunkte und Einstellungsmöglichkeiten stehen Ihnen in dem Menü zur Verfügung.

Vollständiger Suchlauf

Betätigen Sie den Menüpunkt „Vollständiger Suchlauf“ um den automatischen Suchlauf auszuführen. Alle gespeicherten DAB / DAB+ Radio Sender werden in einer Liste gespeichert.

Manueller Suchlauf

Betätigen Sie den Menüpunkt „Manuell einstellen“ um einen manuellen Suchlauf auszuführen.

1. Wählen Sie mit den Tasten [TUNE+ / ▶▶] (4 / 35) oder [TUNE- / ◀◀] (5 / 37) die gewünschte DAB Transponder Frequenz aus.
2. Drücken Sie die Taste [SELECT] (8 / 33) um die Suche zu starten.
3. Die gefundenen DAB / DAB+ Radio Sender werden der Liste hinzugefügt.

DRC

Legen Sie denn Wert für die DRC (Dynamic Range Control) fest. Zur Auswahl stehen:

DRC Aus / DRC hoch / DRC tief

Inaktive Sender

Betätigen Sie diesen Menüpunkt um alle Sender ohne Empfang aus der DAB / DAB+ Radio Liste zu löschen.

Speichern Sie Ihre bevorzugten UKW-und DAB / DAB+ Radiosender als Favoriten in der Preset Liste.:

• Max. 20 Senderspeicher für jeweils UKW und DAB / DAB+ Radio Sender.
- Wenn Backup Batterien eingelegt sind, geht bei Stromausfall die Preset Liste nicht verloren.

PRESET MANUELL SPEICHERN

1. Halten Sie die Taste [CLK / MEM] (7) für ca. 3 Sekunden gedrückt. „1 (Leer)“ erscheint im Display oder die Frequenz eines bereits gespeicherten Senders.
2. Mit der Taste [TUNE+ / ▶▶] (4 / 35) oder [TUNE- / ◀◀] (5 / 37) können Sie den Preset Speicherplatz auswählen.
3. Drücken Sie die Taste [SELECT] (8 / 33) um den Radio Sender als Preset zu speichern.

PRESET AUSWÄHLEN

1. Drücken Sie die Taste [CLK SET / MEM] (7 / 30) um die Senderauswahl zu öffnen.
2. Drücken Sie die Tasten [TUNE+ / ▶▶] (4 / 35) oder [TUNE- / ◀◀] (5 / 37) um den gewünschten Preset Sender auszuwählen.
3. Drücken Sie die die Taste [SELECT] (8 / 33) um auf den gewünschten Preset Speicherplatz zu wechseln.

Hinweis:

Drücken Sie Taste [MEM -] (38) oder [MEM +] (43) um die Preset Speicherplätze direkt zu wechseln.

CD MODUS

1. Drücken Sie die Taste [SOURCE] (1 / 27) so oft bis „CD“ im Display angezeigt wird.
2. Betätigen Sie die Laufwerksabdeckung [OPEN / CLOSE] (12) um das Laufwerk zu öffnen.
3. Legen Sie eine CD mit der bedruckten Seite nach vorne zeigend in das Laufwerk ein.
4. Schließen Sie das Laufwerk.
5. Die Wiedergabe beginnt automatisch mit dem ersten Titel.

USB MODUS

1. Drücken Sie die Taste [SOURCE] (1 / 27) so oft bis „USB“ im Display angezeigt wird.
2. Stecken Sie einen USB Stick in die Buchse [USB] (15) ein.
3. Die Wiedergabe beginnt automatisch mit dem ersten Titel.

BEDIENUNG IM CD & USB MODUS

Wiedergabe / Pause:	Drücken Sie die Taste [▶] (2 / 36), um die Wiedergabe zu starten oder vorübergehend anzuhalten (Display blinkt).
Vorheriger Titel:	Drücken Sie die Taste [TUNE - / ◀◀] (5 / 35), um den vorherigen Titel wiederzugeben.
Nächster Titel:	Drücken Sie die Taste [TUNE + / ▶▶] (4 / 37), um den nächsten Titel wiederzugeben.
Wiedergabe Punkt Suchen (-):	Halten Sie die Taste [TUNE - / ◀◀] (5 / 35) gedrückt, um im Titel zurück zu spulen und um schnell nach einem bestimmten Wiedergabepunkt zu suchen.
Wiedergabe Punkt Suchen (+):	Halten Sie die Taste [TUNE + / ▶▶] (4 / 37) gedrückt, um im Titel vor zu spulen und um schnell nach einem bestimmten Wiedergabepunkt zu suchen.
Wiedergabe Stoppen:	Drücken Sie die Taste [■ / PAIR] (3 / 32), um die Wiedergabe zu stoppen. Es wird die Anzahl der Titel von der CD im Display angezeigt.
Vorheriger Ordner	Drücken Sie Sie die Taste [MEM -] (38), um den vorherigen Ordner auszuwählen.
Nächste Ordner:	Drücken Sie die Taste [MEM +] (40), um den nächsten Ordner auszuwählen.

WIEDERHOL FUNKTION

1. Drücken Sie die Taste [ALBUM / PLAY MODE] (6 / 34) mehrmals auf der Fernbedienung, um die Wiederhol Funktion auszuwählen.

2. Die Folgenden Symbole erscheinen im Display.

3. REP-1 = Der Ausgewählte Titel wird wiederholt.

4. REP-DIR = Alle Titel in einem Ordner werden wiederholt (MP3 / USB).
5. REP-ALL = Alle Titel werden wiederholt.
   • RANDOM = Zufällige Wiedergabe aller Titel.

WIEDERGABELISTE PROGRAMMIEREN

(CD / CD MP3 / USB-Modus)

• CD = maximal 20 Titel
• CD MP3 oder USB = maximal 99 Titel

1. Drücken Sie die Taste [■ / PAIR] (3 / 32).
2. Drücken Sie die Taste [CLK Set / MEM] (7 / 39). „P01“ erscheint im Display.
3. Drücken Sie die Taste [TUNE - / ◀◀] (5 / 35) oder [TUNE + / ▶▶] (4 / 37), um den gewünschten Titel auszuwählen.
4. Drücken Sie die Taste [CLK Set / MEM] (7 / 39) erneut, um den ausgewählten Titel zu speichern.
5. Wiederholen Sie den Schritte 1-4 so oft, bis die gewünschte Wiedergabeliste erreicht ist.
6. Drücken Sie die Taste [▶■■] (2 / 36), um die programmierte Titelliste abzuspielen (Anzeige „MEM“ leuchtet).
7. Drücken Sie die Taste [■ / PAIR] (3 / 32) zweimal, um die programmierte Titelliste abzubrechen
8. Die Wiederholfunktion ist für die programmierte Titelliste verfügbar.

BLUETOOTH

1. Drücken Sie die Taste [SOURCE] (1 / 27) so oft bis „Bluetooth“ im Display angezeigt wird.
2. Öffnen Sie die Bluetooth Einstellungen an Ihrem externen Gerät und starten Sie die Suche.
3. Wählen Sie HIF5340DBT aus der Liste der gefundenen Geräte aus.
4. Bei einer Passwortabfrage geben Sie „0000“ ein.
5. Ist das externe Gerät mit dem HIF5340DBT verbunden starten Sie die Wiedergabe.

Hinweis:

• Ist kein Gerät mit dem HIF5340DBT verbunden, wird „Nicht verbunden“ im Display angezeigt.
• Ist ein Gerät mit dem HIF5340DBT verbunden, wird „verbunden“ im Display angezeigt.

Wiedergabe / Pause:

Drücken Sie die Taste [▶] (2 / 36), um die Wiedergabe zu starten oder anzuhalten.

Vorheriger Titel:

Drücken Sie die Taste [TUNE - / ◀◀] (5 / 35), um den vorherigen Titel wiederzugeben.

Nächster Titel:

Drücken Sie die Taste [TUNE + / ▶▶] (4 / 37), um den nächsten Titel wiederzugeben.

Lautstärke Einstellen:

Drücken Sie die Taste [VOLUME +] (10 / 43) oder [VOLUME -] (11 / 41) -] um die Gerätelaufstärke ein zu stellen.

Die Wiedergabe Lautstärke stellen Sie mit dem

externen Gerät ein.

Hinweis:

Die Wiedergabe kann auch mit dem Verbundenen Bluetooth Gerät gesteuert werden.

AUX IN MODUS

1. Drücken Sie die Taste [SOURCE] (1 / 27) so oft bis „AUX IN“ im Display angezeigt wird.
2. Verwenden Sie ein 3,5-mm-Aux-Kabel (nicht im Lieferumfang enthalten), um das Gerät mit einem Externen Wiedergabe Gerät zu verbinden.
3. Stecken Sie das AUX Kabel mit dem einen ende in die Buchse [AUX IN] (16) und dem anderen ende in das externe Wiedergabe Gerät.
4. Die Wiedergabe wird mit dem externen Audioplayer gesteuert.
5. Die Grundlautstärke stellen Sie an dem HIF5340DBT ein und die Wiedergabelautstärke steuern Sie über das extern angeschlossene Audio Gerät.

SYSTEM MENÜ

1. Halten Sie die Taste [MENU] (9 / 32) für ca. 3 Sekunden gedrückt um in das Geräte Menü zu gelangen.
2. Drücken Sie die Tasten [TUNE+ / ▶▶] (4 / 37) oder [TUNE- / ◀◀] (5 / 35) und navigieren zu „System“.
3. Drücken Sie die Taste [SELECT] (8 / 33) um in das System Menü zu gelangen.
4. Drücken Sie die Tasten [TUNE+ / ▶▶] (4 / 37) oder [TUNE- / ◀◀] (5 / 35) um in dem Menü zu navigieren.
5. Folgende Menüpunkte stehen zur Auswahl.

Sleep: Stellen Sie die Zeit ein nach dem das Gerät automatisch in den Standby Modus wechseln soll. Siehe Sleep Einstellung.

Wecker: Stellen Sie einen Wecker ein. Siehe Wecker Einstellung.

Uhrzeit: Stellen Sie die Uhrzeit ein. Siehe Uhrzeit Einstellung.

Beleuchtung: Stellen Sie die Hintergrundbeleuchtung ein.

Sprache: Stellen Sie die Menüsprache ein.

Werkseinstellung: Setzen Sie alle Einstellungen auf die Werkseinstellung zurück.

Software Upgrade: Führen Sie per USB Stick ein Software Update aus.

SW- Version: Zeigt die aktuelle Software Version an.

TECHNISCHE SPEZIFIKATIONEN

Allgemein

Spannungsversorgung Netzteil:	Input: AC100-240V~50/60Hz, 0.3A / Max Output: 5V 1.2A
Energieverbrauch: 12W
UKW Frequenz: FM 87,5-108MHz
DAB / DAB+: 174,928 - 239.200 MHz
AUX IN Buchse: 3.5mm
Musik Leistung RMS: 2 x 2W
Max. Musik Leistung: 2 x 16W
Arbeitstemperatur:	0°C - +45°C
Maße (W x D x H):	48,0 x 16,0 x 5,1 cm
Gerät:	260 X 160 X 51 mm
Lautsprecher:	110 X 160 X 51 mm (2 Stück)
Verpackung:	316 x 216 x 150 mm
Gewicht:	1.8 kg
Radio:	UKW / DAB / DAB+
Backup Batterie:	2 x 1.5V / AAA (Batterien nicht enthalten)

CD

CD Audio Formate:	Audio Disks / mp3
Kompatible Disktypen:	CD-R / CD+ R / CD-RW / CD+RW

USB

Max. USB Stick Größe:	32GB
Max. Unterstützte USB Titel:	999 Titel
Max. Unterstützte Ordner:	99
Unterstützte Wiedergabequalität:	8 – 320 kbit/s
USB Formatierung:	FAT / FAT32
USB Wiedergabeformate:	MP3 / WMA

Bluetooth

Bluetooth:	V4.2 (A2DP)
Bluetooth Frequenz:	2.4 GHZ
Empfangsreichweite:	10 Meter (Sichtweite ohne Hindernisse)
Kompatible Bluetooth-Profile:	A2DP V1.0, AVRCP V1.0
Bluetooth Sendeleistung:	8dBm
Bluetooth Frequenzbereich:	2.402 - 2.480 GHz

Hinweis: Änderungen der technischen Daten ohne vorherige Ankündigung vorbehalten.

LIEFERUMFANG

Lautsprecher (L / R) 2x

Externes Netzteil (5V 1,2A)....1x....

Fernbedienung 1x

(inkl. Batterie CR2025)

Bedienungsanleitung 1x

ENTSORGUNGSHINWEISE

Dieses Symbol auf dem Produkt oder in der Anleitung bedeutet, dass das Gerät sowie Elektrische- und Elektronische Geräte am Ende seiner Lebensdauer getrennt von Ihrem Hausmüll entsorgt werden müssen. Es gibt getrennte Sammelsysteme für das Recycling in der EU. Für weitere Informationen wenden Sie sich bitte an die örtliche Behörde oder Ihren Händler, bei dem Sie das Produkt erworben haben.

Vereinfachte EU-Konformitätserklärung

Hiermit erklärt die UltraMedia GmbH & Co. Handels KG, dass der Funkanlagentyp HIF5340DBT der Richtlinie 2014/53/EU entspricht.

Der vollständige Text der EU Konformitätserklärung ist unter der folgenden Internetadresse verfügbar.

http://www.ultramedia.de/index.php/ce-konformitaetserklaerung.html

Wir wünschen Ihnen viel Freude mit dem Gerät.

Ihr UltraMedia Team

Garantiebedingungen

Die Firma UltraMedia GmbH & Co. Handels KG

Friedrich-Penseler-Str. 28

D-21337 Lüneburg

Tel.: +49/ (0) 4131/9239-20, Fax: +49/ (0) 4131/9239-55

(Mo.-Do.: 08:00-17:00, Fr.: 08:00-14:00)

www.ultramedia.de

[e-mail]

übernimmt für dieses Produkt eine Gewährleistung von 24 Monaten.

Ausgeschlossen von der Gewährleistung sind Verschleißteile, ästhetische Teile, Produkte mit beschädigtem Gewährleistungssiegel oder nicht lesbarer/vorhandener Seriennummer, sowie Schäden, die durch unsachgemäße Bedienung und/oder unsachgemäßem Gebrauch, durch den Gebrauch von nicht originalen Ersatzteilen, ungeeigneter Verpackung oder aus irgendeinem weiteren Grund verursacht werden, die den "Reflexion" Produkten nicht zuzuschreiben sind.

Auf Zubehörteile, wie z.B. die Fernbedienung, das Netzteil, etc. gewähren wir eine Gewährleistung von 6 Monaten ab Kaufdatum.

Beachten Sie unbedingt die Warnhinweise in der Bedienungsanleitung.

Im Gewährleistungsfall senden Sie das Gerät, falls möglich, in der Originalverpackung mit komplettem Zubehör, einem Anschreiben von Ihnen mit Adresse und Telefon-/Faxnummer und/oder Email-Adresse und einer Kopie Ihres Kaufbeleges frei Haus (Absender übernimmt den Transport) an oben angegebene Adresse ein. Unfreie Pakete können nicht angenommen werden.

Für Transportschäden von Geräten, die nicht in der Originalverpackung verschickt werden, übernimmt UltraMedia keine Haftung! Vor einem eventuellen Versand des Gerätes setzen Sie sich bitte, sollten noch Fragen bestehen, mit uns in Verbindung. Einige Probleme können auch durch den Servicesupport telefonisch oder per Email geklärt werden.

Nach erfolgter Reparatur senden wir Ihnen das Gerät frei Haus (UltraMedia zahlt den Transport)

zurück.

USER MANUAL

Friedrich-Penseler-Str. 28

D-21337 Lüneburg

Phone.: +49/ (0) 4131/9239-20, Fax: +49/ (0) 4131/9239-55

(Mo.-Do.: 08:00-17:00, Fr.: 08:00-14:00)

www.ultramedia.de

[e-mail]
