Condens 5700i WT - Kessel BOSCH - Kostenlose Bedienungsanleitung

Produkttyp	Gas-Brennwertgerät
Modell	Condens 5700i WT
Marke	Bosch
Verwendung	Heizung und Warmwasserbereitung
Heizbetrieb	Einstellbare Vorlauftemperatur bis ca. 82 °C
Warmwasser	Einstellbare Temperatur, empfohlen unter 55 °C bei hartem Wasser
Bedienung	Bedienfeld mit Display, Tasten und Menüführung
Anzeige	Symbol-Display mit Druckanzeige und Energiedaten
Wartung	Jährliche Inspektion durch zugelassenen Fachbetrieb
Sicherheit	Verhalten bei Gasgeruch, Abgasvergiftung, CO-Alarm
Zubehör	Key für Internetverbindung (optional)
Besonderheiten	Brennwerttechnik, Siphonfüllprogramm, Blockierschutz
Energieausweis	Energiedatenanzeige (geschätzt, nicht für Abrechnung)
Entsorgung	Elektro- und Elektronik-Altgeräte getrennt entsorgen
Konformität	CE-Kennzeichnung

Häufig gestellte Fragen - Condens 5700i WT BOSCH

Wie schalte ich das Gerät ein?

Drücken Sie den Ein/Aus-Schalter am Gerät. Im Display erscheint ggf. 'Siphonfüllprog.' – das Gerät heizt dann 15 Minuten mit kleinster Leistung.

Was bedeuten die Symbole im Display?

Die Symbole zeigen Betriebszustände an: Heizung ein/aus, Warmwasser ein/aus, Internetverbindung, Diagnose-Code, Urlaubsprogramm u. a. Eine Tabelle finden Sie in der Bedienungsanleitung.

Wie stelle ich die Heiztemperatur ein?

Drücken Sie die Taste Heizung, stellen Sie mit ▲/▼ die gewünschte Vorlauftemperatur ein (z. B. 50 °C für Fußbodenheizung, 75 °C für Radiatoren) und bestätigen Sie mit ok.

Wie stelle ich die Warmwassertemperatur ein?

Drücken Sie die Taste Warmwasser, stellen Sie mit ▲/▼ die Temperatur ein (bei kalkhaltigem Wasser unter 55 °C) und bestätigen Sie mit ok.

Was tun bei Gasgeruch?

Vermeiden Sie Flammen oder Funken. Schließen Sie die Gaszufuhr, öffnen Sie Fenster und Türen, warnen Sie alle Bewohner und verlassen Sie das Gebäude. Rufen Sie außerhalb die Feuerwehr, Polizei oder den Gasversorger an.

Wie setze ich eine Störung zurück?

Schalten Sie das Gerät aus und wieder ein. Oder drücken Sie die Reset-Taste. Bleibt die Störung (z. B. Code 228), rufen Sie einen Fachbetrieb oder den Kundendienst.

Wie oft muss die Anlage gewartet werden?

Wir empfehlen einen jährlichen Inspektionsvertrag mit einem zugelassenen Fachbetrieb. Lassen Sie die Anlage mindestens einmal pro Jahr inspizieren und erforderliche Wartungsarbeiten durchführen.

Was bedeutet der rote Bereich an der Druckanzeige?

Der rote Bereich zeigt zu niedrigen oder zu hohen Heizungsdruck an. Bei zu niedrigem Druck (roter Bereich) müssen Sie Heizungswasser nachfüllen – lassen Sie sich das vom Fachmann zeigen.

Wie kann ich Energie sparen?

Stellen Sie die Warmwassertemperatur so niedrig wie möglich ein. Nutzen Sie Thermostatventile und lüften Sie kurz, aber stoßweise. Bei Fußbodenheizung die Vorlauftemperatur nicht höher als empfohlen einstellen.

Darf ich das Gerät selbst reparieren?

Nein. Arbeiten am Gerät (z. B. Reparaturen, Wartung) dürfen nur von einem zugelassenen Fachbetrieb durchgeführt werden, um Personenschäden und Sachschäden zu vermeiden.

BEDIENUNGSANLEITUNG Condens 5700i WT BOSCH

Inhaltsverzeichnis 1 Symbolerklärung und Sicherheitshinweise

1 Symbolerklärung und Sicherheitshinweise ..... 2

1.1 Symbolerklärung .... 2
1.2 Allgemeine Sicherheitshinweise ..... 2

2 Angaben zum Produkt .... 4

2.1 Konformitätserklärung....4
2.2 Informationen im Internet zu Ihrem Produkt.....4
2.3 Anzeige von Energiedaten .... 4

3 Bedienung....4

3.1 Gerät ein-/ausschalten....4
3.2 Bedienfeldübersicht .... 5
3.3 Symbole im Display .... 5
3.4 Druckanzeige Heizungswasser ..... 5
3.5 Taste Heizung 5
3.6 Taste Warmwasser....5
3.7 Bedienung des Menüs .... 6
3.8 Einstellungen im Menü....6

4 Thermische Desinfektion....7

5 Key (Zubehör)....7

6 Energiesparhinweise....8

7 Störungen....8

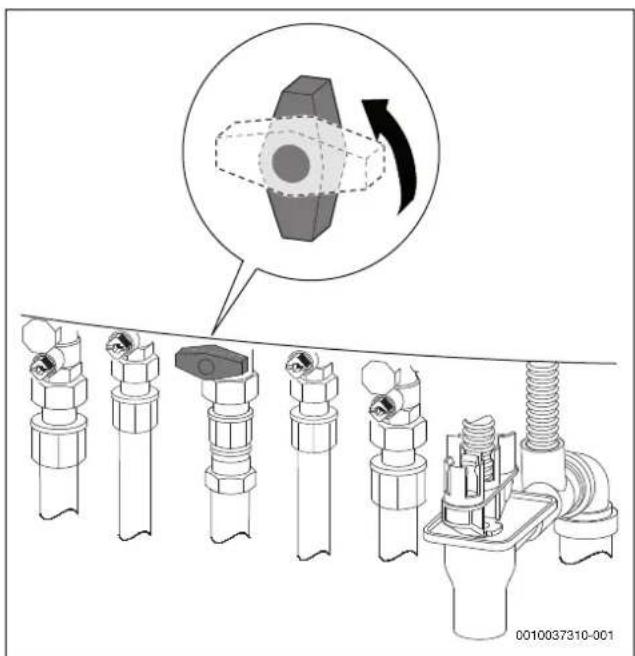

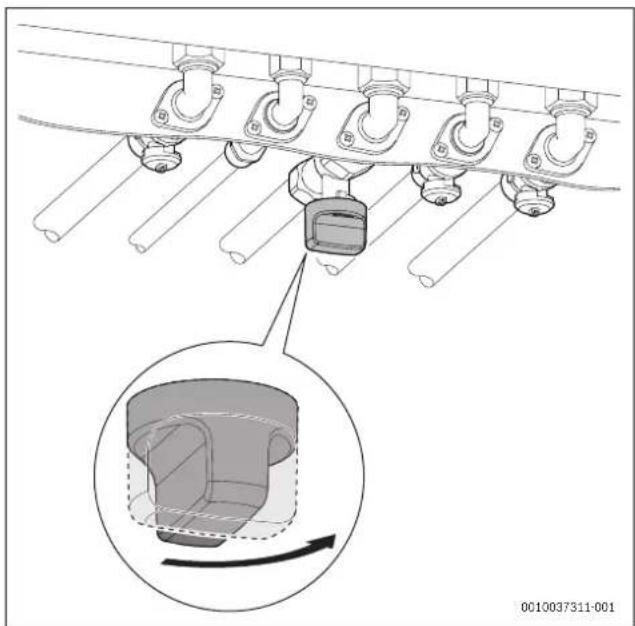

7.1 Gashahn öffnen/schließen ..... 8
7.2 Störungen zurücksetzen ..... 9

8 Wartung....9

9 Umweltschutz und Entsorgung ..... 9

10 Datenschutzhinweise ....10

11 Fachbegriffe .... 10

12 Open Source Software....10

In Warnhinweisen kennzeichnen Signalwörter die Art und Schwere der Folgen, falls die Maßnahmen zur Abwendung der Gefahr nicht befolgt werden.

Folgende Signalwörter sind definiert und können im vorliegenden Dokument verwendet sein:

GEFAHR

GEFAHR bedeutet, dass schwere bis lebensgefährliche Personenschäden auftreten werden.

WARNUNG

WARNUNG bedeutet, dass schwere bis lebensgefährliche Personenschäden auftreten können.

VORSICHT

VORSICHT bedeutet, dass leichte bis mittelschwere Personenschäden auftreten können.

HINWEIS

HINWEIS bedeutet, dass Sachschäden auftreten können.

Wichtige Informationen

Wichtige Informationen ohne Gefahren für Menschen oder Sachen werden mit dem gezeigten Info-Symbol gekennzeichnet.

1.2 Allgemeine Sicherheitshinweise

⚠ Hinweise für die Zielgruppe

Diese Bedienungsanleitung richtet sich an den Betreiber der Heizungsanlage.

Die Anweisungen in allen Anleitungen müssen eingehalten werden. Bei Nichtbeachten können Sachschäden und Personenschäden bis hin zur Lebensgefahr entstehen.

▶ Bedienungsanleitungen (Wärmeerzeuger, Heizungsregler usw.) vor der Bedienung lesen und aufbewahren.
▶ Sicherheits- und Warnhinweise beachten.
▶ Wärmeerzeuger nur mit montierter und geschlossener Verkleidung betreiben.

⚠ Bestimmungsgemäße Verwendung

Das Produkt darf nur zur Erwärmung von Heizwasser und zur Warmwasserbereitung in geschlossenen Warmwasser-Heizungssystemen verwendet werden.

Jede andere Verwendung ist nicht bestimmungsgemäß. Daraus resultierende Schäden sind von der Haftung ausgeschlossen.

⚠ Verhalten bei Gasgeruch

Bei austretendem Gas besteht Explosionsgefahr. Beachten Sie bei Gasgeruch die folgenden Verhaltensregeln.

▶ Flammen- oder Funkenbildung vermeiden:
- Nicht rauchen, kein Feuerzeug und keine Streichhölzer benutzen.
- Keine elektrischen Schalter betätigen, keinen Stecker ziehen.
- Nicht telefonieren und nicht klingeln.

▶ Gaszufuhr an der Hauptabsperreinrichtung oder am Gaszähler sperren.

▶ Fenster und Türen öffnen.

▶ Alle Bewohner warnen und das Gebäude verlassen.

▶ Betreten des Gebäudes durch Dritte verhindern.

▶ Außerhalb des Gebäudes: Feuerwehr, Polizei und das Gasversorgungsunternehmen anrufen.

⚠ Lebensgefahr durch Vergiftung mit Abgasen

Bei austretendem Abgas besteht Lebensgefahr.

▶ Abgasführende Teile nicht ändern.

Beachten Sie bei beschädigten oder undichten Abgasleitungen oder bei Abgasgeruch die folgenden Verhaltensregeln.

▶ Wärmeerzeuger ausschalten.

▶ Fenster und Türen öffnen.

▶ Alle Bewohner warnen und das Gebäude sofort verlassen.

▶ Betreten des Gebäudes durch Dritte verhindern.

▶ Zugelassenen Fachbetrieb benachrichtigen.

▶ Mängel beseitigen lassen.

⚠ Lebensgefahr durch Kohlenmonoxid

Kohlenmonoxid (CO) ist ein giftiges Gas, das unter Anderem bei der unvollständigen Verbrennung fossiler Brennstoffe wie Öl, Gas oder Festbrennstoffen entsteht.

Gefahren entstehen, wenn Kohlenmonoxid aufgrund einer Störung oder einer Undichtigkeit aus der Anlage austritt und sich unbemerkt in Innenräumen ansammelt.

Sie können Kohlenmonoxid weder sehen, schmecken noch riechen.

Um Gefahren durch Kohlenmonoxid zu vermeiden:

▶ Anlage regelmäßig durch einen zugelassenen Fachbetrieb inspizieren und warten lassen.

▶ CO-Melder verwenden, die bei CO-Austritt rechtzeitig alarmieren.

▶ Bei Verdacht auf CO-Austritt:

- Alle Bewohner warnen und das Gebäude sofort verlassen.

– Zugelassenen Fachbetrieb benachrichtigen.

- Mängel beseitigen lassen.

⚠ Inspektion, Reinigung und Wartung

Der Betreiber ist für die Sicherheit und Umweltverträglichkeit der Heizungsanlage verantwortlich.

Fehlende oder unsachgemäße Inspektion, Reinigung und Wartung kann zu Personenschäden bis hin zur Lebensgefahr oder zu Sachschäden führen.

Wir empfehlen, einen Vertrag über eine jährliche Inspektion und eine bedarfsabhängige Reinigung und Wartung mit einem zugelassenen Fachbetrieb abzuschließen.

▶ Arbeiten nur von einem zugelassenen Fachbetrieb ausführen lassen.
Heizungsanlage mindestens einmal jährlich von einem zugelassenen Fachbetrieb inspizieren lassen.
▶ Erforderliche Reinigungs- und Wartungsarbeiten unverzüglich durchführen lassen.
▶ Festgestellte Mängel an der Heizungsanlage unabhängig von der jährlichen Inspektion unverzüglich beseitigen lassen.

⚠ Umbau und Reparaturen

Unsachgemäße Veränderungen am Wärmeerzeuger oder an anderen Teilen der Heizungsanlage können zu Personenschäden und/oder Sachschäden führen.

▶ Arbeiten nur von einem zugelassenen Fachbetrieb ausführen lassen.
▶ Niemals die Verkleidung des Wärmeerzeugers entfernen.
▶ Keine Änderungen am Wärmeerzeuger oder an anderen Teilen der Heizungsanlage vornehmen.
Auslauf der Sicherheitsventile keinesfalls verschließen. Heizungsanlagen mit Warmwasserspeicher: während der Aufheizung kann Wasser am Sicherheitsventil des Warmwasserspeichers austreten.

⚠ Raumluftabhängiger Betrieb

Der Aufstellraum muss ausreichend belüftet sein, wenn der Wärmeerzeuger die Verbrennungsluft aus dem Raum bezieht.

Belüftungs- und Entlüftungsöffnungen in Türen, Fenstern und Wänden nicht verkleinern oder verschließen.
▶ Einhaltung der Lüftungsanforderungen in Absprache mit einer Fachkraft sicherstellen:
- bei baulichen Veränderungen (z. B. Austausch von Fenstern und Türen)
– beim nachträglichen Einbau von Geräten mit Abluftführung nach außen (z. B. Abluftgebläse, Küchenlüfter oder Klimageräte).

⚠️Verbrennungsluft/Raumluft

Die Luft im Aufstellraum muss frei sein von entzündlichen oder chemisch aggressiven Stoffen.

Keine leicht entflammbaren oder explosiven Materialien (Papier, Benzin, Verdünnungen, Farben usw.) in der Nähe des Wärmeerzeugers verwenden oder lagern.
Keine korrosionsfördernden Stoffe (Lösungsmittel, Klebstoffe, chlorhaltige Reinigungsmittel usw.) in der Nähe des Wärmeerzeugers verwenden oder lagern.

⚠ Sachschaden durch Frost

Wenn die Heizungsanlage in keinem frostsicheren Raum steht und außer Betrieb ist, dann kann sie bei Frost einfrieren. Im Sommerbetrieb oder bei gesperrtem Heizbetrieb besteht nur Gerätefrostschutz.

Heizungsanlage, soweit möglich, ständig eingeschaltet lassen und die Vorlauftemperatur auf mindestens 30 °C einstellen, -oder-

▶ Heizungs- und Trinkwasserleitungen von einer Fachkraft am tiefsten Punkt entleeren lassen.

-oder-

▶ Von einer Fachkraft Frostschutzmittel ins Heizwasser mischen und den Warmwasserkreislauf entleeren lassen.

▶ Alle 2 Jahre prüfen lassen, ob der erforderliche Frostschutz noch sichergestellt ist.

⚠ Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke

Zur Vermeidung von Gefährdungen durch elektrische Geräte gelten entsprechend EN 60335-1 folgende Vorgaben:

„Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.“

„Wenn die Netzanschlussleitung beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.“

2 Angaben zum Produkt

2.1 Konformitätserklärung

Dieses Produkt entspricht in Konstruktion und Betriebsverhalten den europäischen und nationalen Anforderungen.

CE Mit der CE-Kennzeichnung wird die Konformität des Produkts mit allen anzuwendenden EU-Rechtsvorschriften erklärt, die das Anbringen dieser Kennzeichnung vorsehen.

Der vollständige Text der Konformitätserklärung ist im Internet verfügbar: www.bosch-einfach-heizen.de.

2.2 Informationen im Internet zu Ihrem Produkt

Wir wollen Sie aktiv und situationsgerecht mit passenden Informationen zu Ihrem Produkt versorgen. Nutzen Sie deshalb die Informationen, die wir auf unseren Internetseiten für Sie bereitstellen. Die Internetadresse finden Sie auf der Rückseite dieser Anleitung.

2.3 Anzeige von Energiedaten

An einem angeschlossenen Zubehör, z. B. Regler (Bedieneinheit), angezeigte Energiedaten basieren auf einer Schätzung anhand der internen Gerätedaten.

Unter realen Bedingungen beeinflussen viele Faktoren den Energieverbrauch. Daher können angezeigte Energiedaten von den Werten eines Energiezählers abweichen.

Diese Werte dienen nur zur Veranschaulichung und können zum Beispiel für einen relativen Vergleich des Energieverbrauchs an verschiedenen Tagen/Wochen/Monaten verwendet werden.

Sie eignen sich nicht als Grundlage für Abrechnungen.

3 Bedienung

Diese Bedienungsanleitung beschreibt die Bedienung des Gas-Brennwertgeräts. Abhängig vom verwendeten Heizungsregler kann die Bedienung mancher Funktionen von dieser Beschreibung abweichen. Beachten Sie daher auch die Bedienungsanleitung des Heizungsreglers.

3.1 Gerät ein-/ausschalten

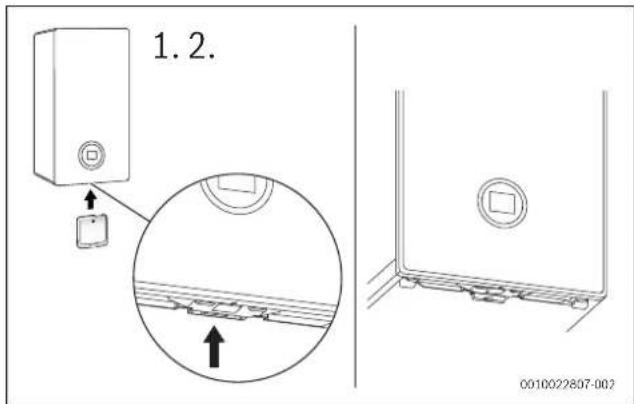

Bild 1 Schalter Ein/Aus

Einschalten

▶ Gerät am Schalter Ein/Aus einschalten.

Wenn im Display Siphonfüllprog. erscheint, bleibt das Gerät im Heizbetrieb 15 Minuten lang auf kleinster Wärmeleistung, um den Kondensatsiphon zu füllen.

Ausschalten

HINWEIS

Anlagenschaden durch Frost!

Die Heizungsanlage kann nach längerer Zeit einfrieren (z. B. bei einem Netzausfall, Ausschalten der Versorgungsspannung, fehlerhafter Brennstoffversorgung, Kesselstörung usw.).

▶ Sicherstellen, dass die Heizungsanlage ständig in Betrieb ist (insbesondere bei Frostgefahr).

Bei ausgeschaltetem Gerät besteht kein Blockierschutz. Der Blockierschutz verhindert ein Festsitzen der Heizungspumpe und des 3-Wege-Ventils nach längerer Betriebspause.

▶ Gerät am Schalter Ein/Aus (→ Bild 1, Seite 4) ausschalten.

3.2 Bedienfeldübersicht

Bild 2 Bedienfeld

[1] Display
[2] Tasten ▲ und ▼
[3] Druckanzeige Heizungswasser
[4] Taste
[5] Taste ok
[6] Taste Menü
[7] Taste Warmwasser
[8] Taste Heizung
[9] Brenneranzeige

3.3 Symbole im Display

Symbol Erläuterung

	Internetverbindung (Zubehör)
	Verbindung mit Funkregler (Zubehör)
	Heizung ein
	Heizung aus
	Warmwasser ein
	Warmwasser aus
	Diagnose-Code
	Urlaubsprogramm
	Reinigungsfunktion
	Handbetrieb
	Energieverbrauch ^1)^2)
	Gasverbrauch ^1)
	Stromverbrauch ^1)^2)

1) Die angezeigten Energiewerte sind auf der Grundlage der internen Daten des Geräts geschätzt. Unter realen Bedingungen beeinflussen viele Faktoren den Energieverbrauch und die angezeigten Energiewerte weichen von den Energiewerten eines Energiezählers ab. Die Energiewerte dienen zur Information und sollten nicht für Abrechnungszwecke genutzt werden. Die Energiewerte können für einen Vergleich des Energieverbrauchs zwischen verschiedenen Tagen/Wochen/Monaten genutzt werden.
2) Verbrauch nicht in jedem Land angezeigt.

Tab. 1 Symbole im Display

3.4 Druckanzeige Heizungswasser

• Grüner Bereich: Heizungsdruck normal
• Gelber Bereich: Heizungsdruck etwas niedrig oder etwas hoch
- Roter Bereich: Heizungsdruck zu niedrig oder zu hoch

Wenn der Druck zu niedrig ist (roter Bereich):

▶ Heizungswasser nachfüllen → Seite 9.

3.5 Taste Heizung

Mit der Taste wird die maximale Vorlauftemperatur eingestellt. Die momentane Vorlauftemperatur wird im Display angezeigt.

i

Bei Fußbodenheizungen die maximal zulässige Vorlauftemperatur beachten.

▶ Taste III drücken.
Die eingestellte maximale Vorlauftemperatur erscheint.
▶ Tasten ▲ oder ▼ drücken, um die gewünschte maximale Vorlauftemperatur einzustellen.

Vorlauftemperatur	Anwendungsbeispiel
ca. 50 °C	Fußbodenheizung
ca. 75 °C	Radiatorenheizung
ca. 82 °C	Konvektorenheizung

Tab. 2 Maximale Vorlauftemperatur

▶ Taste ok drücken, um die Einstellung zu speichern.

Das Symbol erscheint für kurze Zeit.

3.6 Taste Warmwasser

Warmwassertemperatur einstellen

!

WARNUNG

Heißes Wasser kann zu schweren Verbrühungen führen!

▶ Beim ändern der maximalen Warmwassertemperatur auf Verbrühungsgefahr achten.
▶ Taste ↘ drücken.

Die eingestellte Warmwassertemperatur erscheint.

▶ Tasten ▲ oder ▼ drücken, um die gewünschte Warmwassertemperatur einzustellen.
▶ Taste ok drücken, um die Einstellung zu speichern.

Das Symbol erscheint für kurze Zeit.

Maßnahmen bei kalkhaltigem Wasser

Um erhöhtem Kalkausfall und daraus resultierende Serviceeinsätze vorzubeugen:

i

Bei kalkhaltigem Wasser mit einem Härtebereich hart (≥ 15°dH / 27°F/2,7 mmol/l):
▶ Die Warmwassertemperatur auf kleiner 55 °C einstellen.

3.7 Bedienung des Menüs

Menü öffnen und schließen

▶ Um das Menü zu öffnen, Taste Menü drücken.
▶ Um das Menü zu verlassen, Taste erneut drücken.

-oder-

▶ Taste ⇔ drücken.

Einstellwerte ändern

▶ Um einen Menüpunkt zu markieren, Taste ▲ oder ▼ drücken.
▶ Menüpunkt mit der Taste ok wählen.
▶ Um den Wert zu ändern, Taste ▲ oder ▼ drücken.
▶ Taste ok drücken.
Der neue Wert ist gespeichert.

Verlassen des Menüs ohne Speichern von Werten

▶ Taste ⇔ drücken.

3.8 Einstellungen im Menü

i

Grundeinstellungen sind in der folgenden Tabelle hervorgehoben dargestellt.

Menüpunkt Funktionsbeschreibung
Heizbetrieb	EinAus: Heizbetrieb ist ausgeschaltet (Sommerbetrieb). Es wird das Symbol im Display angezeigt.
WW-Betrieb	EinAus: Warmwassererzeugung ist ausgeschaltet. Es wird das Symbol display angezeigt.
Eco/Komfort	Nur verfügbar, wenn der WW-Betrieb auf Ein steht.Das Wasser im Speicher kühlt langsam ab, bis eine vorgegebene Temperaturdifferenz zur Solltemperatur erreicht wird, dann erfolgt eine Nachheizung.Komfort: Im Komfortbetrieb wird der Warmwasserspeicherschon bei einer geringen Temperaturdifferenz nachgeheizt.Das Nachheizen erfolgt ebenfalls, wenn viel Warmwasser entnommen wird.Eco: Im eco-Betrieb wird der Warmwasserspeicher erst bei einer höheren Temperaturdifferenz nachgeheizt.
Information	Im Menü Information können die aktuellen Werte und die aktiven Betriebszustände der Anlage abgerufen werden. Änderungen sind nicht möglich.WasserdruckWW-Temperatur (Warmwasser-Temperatur)Witterungsführ. (witterungsgeführte Regelung)Key (Zubehör für Internetverbindung)
Energieverbrauch1)	GasverbrauchLetzte 24 hLetzte 30 Tage
Einstellungen	UhZeitDau mZeitumstellungKindersicherung-EAusAnzeige-Ausschalten nach: Zeitdauer einstellen, nach der das Display ausgeschaltet wird.-HelligkeitTastenbeleucht. (Tastenbeleuchtung)Sprache: Sprache des Menüs und der Menüpunkte umstellen.
Reinigungsfunkt.	Während 15 s ist keine Bedienung möglich. Das Display zeigt einen Countdown.
manueller Modus (Notbetrieb)	Wenn es technische Probleme mit den Zeit- und den Temperature-instellungen des Regelsystems gibt, kann der Manuelle Betrieb aktiviert werden. Somit kann das Heizgerät unabhängig von den Einstellungen betrieben werden.Ein wählen und gewünschte Heizungsvorlauftemperatur einstellen.EinAus

1) Die angezeigten Energiedaten basieren auf einer Schätzung anhand der internen Gerätedaten. Unter realen Bedingungen beeinflussen viele Faktoren den Energieverbrauch. Daher können angezeigte Energiedaten von den Werten eines Energiezahlers abweichen. Diese Werte dienen nur zur Veranschaulichung und können z. B. für einen relativen Vergleich des Energieverbrauchs an verschiedenen Tagen/Wochen/Monaten verwendet werden. Sie eignen sich nicht als Grundlage für Abrechnungen.
2) Mit Heizungsregler

Tab. 3

4 Thermische Desinfektion

Um einer bakteriellen Verunreinigung des Warmwassers z. B. durch Legionellen vorzubeugen, empfehlen wir nach längerem Stillstand eine thermische Desinfektion.

VORSICHT

Verletzungsgefahr durch Verbrühung!

Während der thermischen Desinfektion kann die Entnahme von ungemischtem Warmwasser zu schweren Verbrühungen führen.

▶ Maximal einstellbare Warmwassertemperatur nur zur thermischen Desinfektion verwenden.
▶ Hausbewohner über die Verbrühungsgefahr informieren.
▶ Thermische Desinfektion außerhalb der normalen Betriebszeiten durchführen.
▶ Warmwasser nicht ungemischt entnehmen.

Eine ordnungsgemäße thermische Desinfektion umfasst das Warmwassersystem einschließlich der Zapfstellen.

▶ Thermische Desinfektion im Warmwasserprogramm des Heizungsreglers einstellen (→ Bedienungsanleitung des Heizungsreglers).
▶ Warmwasser-Zapfstellen schließen.
▶ Evtl. vorhandene Zirkulationspumpe auf Dauerbetrieb einstellen.
▶ Warten, bis die maximale Temperatur erreicht ist.
▶ Nacheinander von der nächstgelegenen Warmwasser-Zapfstelle bis zur Entferntesten so lange Warmwasser entnehmen, bis 3 Minuten lang 70 °C heißes Wasser ausgetreten ist.
▶ Ursprüngliche Einstellungen wiederherstellen.

5 K e y ( Z u b e

i

Der Key ermöglicht zusätzliche Funktionen des Geräts (→ Installations- und Bedienungsanleitung des Key).

▶ Key einstecken.

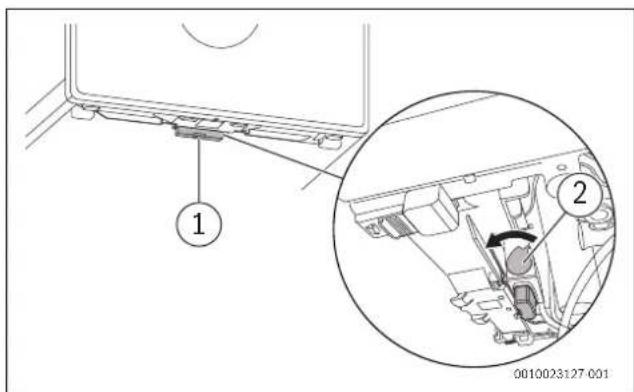

Bild 3 Lage des Key-Steckplatzes

▶ Hebel nach vorne ziehen [2].

Der Key ist gesichert.

Die LED [1] blinkt grün.

i

Im Normalbetrieb geht die LED aus, um Energie zu sparen.

Weitere Informationen zum LED-Status → Installations- und Bedienungsanleitung des Key.

6 E n e r g i e s

Sparsam heizen

Das Gerät ist für einen niedrigen Energieverbrauch und eine geringe Umweltbelastung bei gleichzeitig großer Behaglichkeit konstruiert. Entsprechend dem Wärmebedarf der Wohnung wird die Brennstoffzufuhr zum Brenner geregelt. Wenn der Wärmebedarf geringer wird, arbeitet das Gerät mit kleiner Flamme weiter. Fachleute nennen diesen Vorgang Stetigregelung. Durch die Stetigregelung werden die Temperaturschwankungen gering und die Wärmeverteilung in den Räumen gleichmäßig. So kann es vorkommen, dass das Gerät längere Zeit in Betrieb ist, aber dennoch weniger Brennstoff verbraucht als ein Gerät, das ständig ein- und ausschaltet.

Heizungsregelung

In Deutschland ist nach § 12 der Energieeinsparverordnung (EnEV) eine Heizungsregelung mit raumtemperaturgeführtem Regler oder außentemperaturgeführtem Regler und Thermostatventilen vorgeschrieben. Weiterführende Hinweise können Sie der Installations- und Bedienungsanleitung des Heizungsreglers entnehmen.

Thermostatventile

Um die gewünschte Raumtemperatur zu erreichen, öffnen Sie die Thermostatventile ganz. Wenn die Temperatur nach längerer Zeit nicht erreicht wird, erhöhen Sie die gewünschte Raumtemperatur am Regler.

Fußbodenheizung

Stellen Sie die Vorlauftemperatur nicht höher ein, als die vom Hersteller empfohlene maximale Vorlauftemperatur.

Lüften

Drehen Sie während des Lüftens die Thermostatventile zu und öffnen Sie für kurze Zeit die Fenster ganz. Lassen Sie zum Lüften die Fenster nicht gekippt. Sonst wird dem Raum ständig Wärme entzogen, ohne die Raumluft nennenswert zu verbessern.

Warmwasser

Wählen Sie die Warmwassertemperatur immer so niedrig wie möglich. Eine niedrige Einstellung am Temperaturregler bedeutet große Energieeinsparung.

Außerdem führen hohe Warmwassertemperaturen zu verstärkter Verkalkung und beeinträchtigen damit die Funktion des Gerätes (z. B. längere Aufheizzeiten oder geringere Auslaufmenge).

Zirkulationspumpe

Stellen Sie eine eventuell vorhandene Zirkulationspumpe für Warmwasser über ein Zeitprogramm auf Ihre individuellen Bedürfnisse ein (z. B. morgens, mittags, abends).

7 p Sa tr ö h ri un nw ge ei ns

7.1 Gashahn öffnen/schließen

▶ Griff nach links bis zum Anschlag drehen (Griff in Fließrichtung = offen).
▶ Griff nach rechts bis zum Anschlag drehen (Griff quer zur Fließrichtung = geschlossen).

Bild 5 Gashahn öffnen (horizontal)

Bild 6 Gashahn öffnen (vertikal)

7.2 Störungen zurücksetzen

Das Symbol ⚠ zeigt an, dass eine Störung aufgetreten ist. Die Ursache der Störung wird codiert angezeigt (z. B. Störungs-Code 228).

i

Wiederholte Versuche, eine Störung zurückzusetzen, können dazu führen, dass das Gerät aus Sicherheitsgründen gesperrt wird (Störungs-Code 2980). Diese Sperre darf nur von einem Fachbetrieb oder dem Kundendienst nach Feststellung und Beseitigung der Störungsursache vor Ort aufgehoben werden.

▶ Gerät ausschalten und wieder einschalten.

-oder-

▶ Störung am Gerät zurücksetzen.

Sobald die Störung nicht mehr angezeigt wird, geht das Gerät wieder in Betrieb.

Wenn die Störung weiterhin angezeigt wird:

▶ Zur Wahrung der Anlagensicherheit unverzüglich einen Fachbetrieb oder den Kundendienst anrufen.
▶ Störungs-Code und die Gerätedaten mitteilen.
▶ Vor-Ort-Termin vereinbaren und die Störungsursache unverzüglich feststellen und beseitigen lassen.

Gerätedaten

Gerätebezeichnung
Seriennummer
Datum der Inbetriebnahme
Anlagenersteller

Tab. 4 Gerätedaten zur Weitergabe bei einer Störung

8 W a r t u n g

⚠ Inspektion, Reinigung und Wartung

Der Betreiber ist für die Sicherheit und Umweltverträglichkeit der Heizungsanlage verantwortlich.

Fehlende oder unsachgemäße Inspektion, Reinigung und Wartung kann zu Personenschäden bis hin zur Lebensgefahr oder zu Sachschäden führen.

Wir empfehlen, einen Vertrag über eine jährliche Inspektion und eine bedarfsabhängige Reinigung und Wartung mit einem zugelassenen Fachbetrieb abzuschließen.

▶ Arbeiten nur von einem zugelassenen Fachbetrieb ausführen lassen.
Heizungsanlage mindestens einmal jährlich von einem zugelassenen Fachbetrieb inspizieren lassen.
▶ Erforderliche Reinigungs- und Wartungsarbeiten unverzüglich durchführen lassen.
▶ Festgestellte Mängel an der Heizungsanlage unabhängig von der jährlichen Inspektion unverzüglich beseitigen lassen.

Heizwasser nachfüllen

Das Nachfüllen von Heizwasser ist an jeder Heizungsanlage verschieden. Lassen Sie sich deshalb das Nachfüllen von Ihrem Fachmann zeigen.

HINWEIS

Sachschaden durch Temperaturspannungen!

Beim Nachfüllen von kaltem Heizwasser in einen heißen Kessel können thermische Spannungen zu Spannungsrisen führen.

▶ Heizungsanlage nur im kalten Zustand befüllen. Maximale Vorlauftemperatur 40 °C.

Maximaler Druck von 3 bar, bei höchster Temperatur des Heizwassers, darf nicht überschritten werden (Sicherheitsventil öffnet).

Verkleidung reinigen

Keine scharfen oder ätzenden Reinigungsmittel verwenden.

▶ Verkleidung mit feuchtem Tuch abreiben.

Heizkörper entlüften

Wenn Heizkörper nicht gleichmäßig warm werden:

▶ Heizkörper entlüften.

9 Umweltschutz und Entsorgung

Der Umweltschutz ist ein Unternehmensgrundsatz der Bosch-Gruppe. Qualität der Produkte, Wirtschaftlichkeit und Umweltschutz sind für uns gleichrangige Ziele. Gesetze und Vorschriften zum Umweltschutz werden strikt eingehalten.

Zum Schutz der Umwelt setzen wir unter Berücksichtigung wirtschaftlicher Gesichtspunkte bestmögliche Technik und Materialien ein.

Verpackung

Bei der Verpackung sind wir an den länderspezifischen Verwertungssystemen beteiligt, die ein optimales Recycling gewährleisten.

Alle verwendeten Verpackungsmaterialien sind umweltverträglich und wiederverwertbar.

Altgerät

Altgeräte enthalten Wertstoffe, die wiederverwertet werden können. Die Baugruppen sind leicht zu trennen. Kunststoffe sind gekennzeichnet. Somit können die verschiedenen Baugruppen sortiert und wiederverwertet oder entsorgt werden.

Elektro- und Elektronik-Altgeräte

Dieses Symbol bedeutet, dass das Produkt nicht zusammen mit anderen Abfällen entsorgt werden darf, sondern zur Behandlung, Sammlung, Wiederverwertung und Entsorgung in die Abfallsammelstellen gebracht werden muss.

Das Symbol gilt für Länder mit Elektronikschrottvorschrif-

ten, z. B. „Europäische Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte“. Diese Vorschriften legen die Rahmenbedingungen fest, die für die Rückgabe und das Recycling von Elektronik-Altgeräten in den einzelnen Ländern gelten.

Da elektronische Geräte Gefahrstoffe enthalten können, müssen sie verantwortungsbewusst recycelt werden, um mögliche Umweltschäden und Gefahren für die menschliche Gesundheit zu minimieren. Darüber hinaus trägt das Recycling von Elektronikschrott zur Schonung der natürlichen Ressourcen bei.

Für weitere Informationen zur umweltverträglichen Entsorgung von Elektro- und Elektronik-Altgeräten wenden Sie sich bitte an die zuständigen Behörden vor Ort, an Ihr Abfallentsorgungsunternehmen oder an den Händler, bei dem Sie das Produkt gekauft haben.

Weitere Informationen finden Sie hier:

www.weee.bosch-thermotechnology.com/

Batterien

Batterien dürfen nicht im Hausmüll entsorgt werden. Verbrauchte Batterien müssen in den örtlichen Sammelsystemen entsorgt werden.

10 Datenschutzhinweise

Wir, die [DE] Bosch Thermotechnik GmbH, Sophienstraße 30-32, 35576 Wetzlar, Deutschland, [AT] Robert Bosch AG, Geschäftsbereich Thermotechnik, Göllnergasse 15-17, 1030 Wien, Österreich, [LU] Ferroknepper Buderus S.A., Z.I. Um Monkeler, 20, Op den Drieschen, B.P.201 L-4003

Esch-sur-Alzette, Luxemburg verarbeiten Produkt- und Installationsinformationen, technische Daten und Verbindungsdaten, Kommunikationsdaten, Produktregistrierungsdaten und Daten zur Kundenhistorie zur Bereitstellung der Produktfunktionalität (Art. 6 Abs. 1 S. 1 b DSGVO), zur Erfüllung unserer Produktüberwachungspflicht und aus Produktsicherheitsgründen (Art. 6 Abs. 1 S. 1 f DSGVO), zur Wahrung unserer Rechte im Zusammenhang mit Gewährleistungs- und Produktregistrierungsfragen (Art. 6 Abs. 1 S. 1 f DSGVO), zur Analyse des Vertriebs unserer Produkte sowie zur Bereitstellung von individuellen und produktbezogenen Informationen und Angeboten (Art. 6 Abs. 1 S.1 f DSGVO). Für die Erbringung von Dienstleistungen wie Vertriebs- und Marketingdienstleistungen, Vertragsmanagement, Zahlungsabwicklung, Programmierung, Datenhosting und Hotline-Services können wir externe Dienstleister und/oder mit Bosch verbundene Unternehmen beauftragen und Daten an diese übertragen. In bestimmten Fällen, jedoch nur, wenn ein angemessener Datenschutz gewährleistet ist, können personenbezogene Daten an Empfänger außerhalb des Europäischen Wirtschaftsraums übermittelt werden. Weitere Informationen werden auf Anfrage bereitgestellt. Sie können sich unter der folgenden Anschrift an unseren Datenschutzbeauftragten wenden: Datenschutzbeauftragter, Information Security and Privacy (C/ISP), Robert Bosch GmbH, Postfach 30 02 20, 70442 Stuttgart, DEUTSCHLAND.

Sie haben das Recht, der auf Art. 6 Abs. 1 S. 1 f DSGVO beruhenden Verarbeitung Ihrer personenbezogenen Daten aus Gründen, die sich aus Ihrer besonderen Situation ergeben, oder zu Zwecken der Direktwerbung jederzeit zu widersprechen. Zur Wahrnehmung Ihrer Rechte kontaktieren Sie uns bitte unter [DE] [e-mail], [AT]

[e-mail], [LU] [e-mail]. Für weitere Informationen folgen Sie bitte dem QR-Code.

11 Fachbegriffe

Brennwertgerät

Das Brennwertgerät nutzt nicht nur die Wärme, die als messbare Temperatur der Heizgase bei der Verbrennung entsteht, sondern auch zusätzlich die Wärme des Wasserdampfes. Deshalb hat ein Brennwertgerät einen besonders hohen Wirkungsgrad.

Betriebsdruck

Der Betriebsdruck ist der Druck in der Heizungsanlage.

Heizungsregler

Der Heizungsregler sorgt für die automatische Regelung der Vorlauftemperatur in Abhängigkeit von der Außentemperatur (bei außentemperaturgeführten Reglern) oder der Raumtemperatur in Verbindung mit einem Zeitprogramm.

Heizungsrücklauf

Der Heizungsrücklauf ist der Rohrstrang, in dem das Heizwasser mit niedrigerer Temperatur von den Heizflächen zum Gerät zurück fließt.

Heizungsvorlauf

Der Heizungsvorlauf ist der Rohrstrang, in dem das Heizwasser mit höherer Temperatur vom Gerät zu den Heizflächen fließt.

Heizwasser

Das Heizwasser ist das Wasser mit dem die Heizungsanlage befüllt ist.

Thermostatventil

Das Thermostatventil ist ein mechanischer Temperaturregler, der abhängig von der Umgebungstemperatur über ein Ventil einen niedrigeren oder höheren Durchfluss des Heizwassers gewährt, um eine Temperatur konstant zu halten.

Siphon

Der Siphon ist ein Geruchsverschluss zur Ableitung von Wasser, das aus einem Sicherheitsventil austritt.

Vorlauftemperatur

Die Vorlauftemperatur ist die Temperatur, mit der das erwärmte Heizwasser vom Gerät zu den Heizflächen fließt.

Der nachfolgende Text ist aus rechtlichen Gründen in Englisch.

Bosch Thermotechnik GmbH

Postfach 1309

D-73243 Wernau

www.bosch-einfach-heizen.de

Betreuung Fachhandwerk

Telefon: [phone] ^1

Telefax: (0 18 03) 337 336 ^2

[e-mail]

Technische Beratung/Ersatzteil-Beratung

Telefon: [phone] ^1

Kundendienstannahme

(24-Stunden-Service)

Telefon: [phone] ^1

Telefax: (0 18 03) 337 339 ^2

[e-mail]

Schulungsannahme

Telefon: [phone] ^1

Telefax: (0 18 03) 337 336 ^2

[e-mail]

^1 aus dem deutschen Festnetz 0,20 €/Gespräch, aus nationalen Mobilfunknetzen 0,60 €/Gespräch

^2 aus dem deutschen Festnetz 0,09 €/Minute

ÖSTERREICH

Robert Bosch AG

Geschäftsbereich Thermotechnik

Göllnergasse 15-17

A-1030 Wien

Allgemeine Anfragen: [phone]

Technische Hotline: [phone]

www.bosch-heizen.at

[e-mail]
